Электропол
Еще один вид полов с подогревом – это системы, работающие за счет электроэнергии. Они могут быть изготовлены в трех формах – это маты нагревательные, кабель и инфракрасная пленка. Каждая из этих систем работает за счет подключения к электрической системе. Они не нуждаются в подаче воды и не требуют получения разрешения от управляющей компании, дающего возможность их обустройства. Также полностью отсутствует риск затопления соседей в случае возникновения неполадок в системе. И такие полы – лучший вариант для обустройства в ванной, кухне или санузле.
Виды электрических полов
Теплый электрический пол
Кабельный пол
Самый привычный вариант подогрева пола, работающий за счет электричества. Представляет собой уложенный по определенной схеме толстый кабель с изоляцией. Провод под действием электроэнергии нагревается, а затем отдает тепло во внешнюю среду. Так и происходит нагрев основания.
Монтаж кабельного теплого пола
Такая система подогрева может иметь разную мощность, за счет чего ее легко подобрать к конкретному помещению. Например, для кухни будет достаточно оборудования 120 Вт/м2, а для ванной хватит и 140 Вт/м2. Также это самый дешевый вариант обустройства системы подогрева в квартире с помощью электричества. Главный недостаток кабельного пола – необходимость обустройства цементной стяжки, из-за чего высота полов увеличивается.
Нагревательные маты
Это тоже кабельная система подогрева, но своеобразная. Дело в том, что здесь используются тонкие (менее 3 мм) провода, которые закрепляются производителем на специальной сетке, изготовленной из стекловолокна. Обычно такие полы скручиваются в рулоны либо представлены небольшими ковриками – матами.
Нагревательный мат
Такой вариант системы подогрева оптимален под укладку плитки, потому что на нагревательные маты можно сразу же клеить и некоторые виды финишного покрытия. Маты просты в монтаже, стоят недорого, часто продаются на клеящейся основе, их удобно резать (имеются специальные метки на поверхности изделия). В ванной их можно класть даже на старую плитку, что снижает объемы подготовительной работы.
Параметры нагревательных матов Energy
Инфракрасный пол
Довольно популярный в последнее время вид электроподогрева пола. Система представляет собой пленку с черными полосами из карбона, которая, нагреваясь от электросети, передает тепловую энергию финишному покрытию. Пленка может укладываться под ламинат или ковролин, не нуждается в создании стяжки пола. Она гибкая, легко режется и гнется при необходимости.
Инфракрасный теплый пол
Преимущества инфракрасных теплых полов
Монтаж такой системы очень прост – достаточно уложить ИК пленку на черновое основание, правильно подключить и закрыть финишным материалом. Система сразу же готова к эксплуатации. При этом пыли и грязи во время проведения работ не возникает, а значит, систему можно укладывать и тогда, когда ремонтные работы в квартире практически завершены.

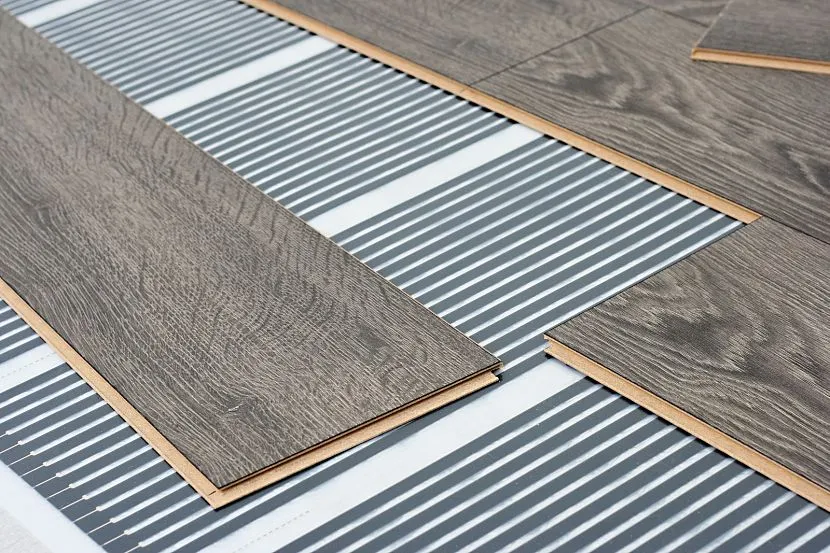

Укладка пленочного пола
Интересно, что карбоновой пленкой порой отделывают не только полы, но и стены, потолки. Это позволяет использовать ее в качестве автономной системы обогрева здания.
Схема укладки пленочного пола
Рассмотрев все виды электрополов, постараемся их сравнить между собой. Таблица поможет сделать необходимые выводы.
Таблица. Какой электрический пол лучше?
| Принцип сравнения | ИК пол | Мат нагревательный | Кабельный пол |
|---|---|---|---|
| Монтаж | Укладка материала производится прямо под финишное покрытие | Система укладывается на черновой пол и оказывается внутри слоя клея для плитки или же монтируется внутрь стяжки | Установка возможна только при обустройстве цементной стяжки |
| Максимальная мощность, Вт/м кв. | 220 | 160 | 110 |
| Возможные варианты напольных покрытий | Любой вид отделочного материала. Исключение – если покрытие крепится при помощи клея. Тогда нужен слой гипсокартона между ним и ИК полом | Ламинат, паркет, ковролин – при наличии стяжки от 2 см толщиной. Плиты из керамогранита, плитка кафельная, деревянные доски. | Любой вид покрытия |
| Экономность | Высокая | Средняя | Средняя |
| Наличие электромагнитного поля | Отсутствует | 0,25 мкТл | 0,25 мкТл |
Материалы, которые можно использовать
Перед тем, как выполнить монтаж системы теплого пола, нужно разобраться в разновидностях облицовочного сырья
Ведь очень важно понимать, какой коэффициент проводимости он имеет, и сможет ли он отдавать достаточное количество тепла
Кафельная или керамомгранитная плитка
Керамика, натуральный камень, кафель и все остальные производные — идеальный вариант для кладки в помещениях с обустроенными системами теплого пола. Данный материал отлично справляется с проводимостью тепла от организованного внутриполового отопления. Сырье в виду своей натуральности является экологически чистым, выдерживает нагрузки и изменение температур (которые случаются при смене сезонов).
Нужно отметить, что материал влагостойкий и со временем эксплуатации не потеряет свои эстетические и эксплуатационные качества. Но, например, кафель или керамогранит, сильно боятся механических повреждений. Таких как падение кружек и прочих кухонных предметов. В летний период такую плитку нельзя назвать теплой, поэтому ходьба по ней может сопровождаться дискомфортом.
Ламинат со специальной маркировкой
Обычный вариант покрытия однозначно не подходит, так как при воздействии высокой температуры начнут расходиться швы, возможно появление трещин. Также такие конструкции являются небезопасными для здоровья, так как при нагреве выделяют токсичные вещества и способны вызвать отравление.

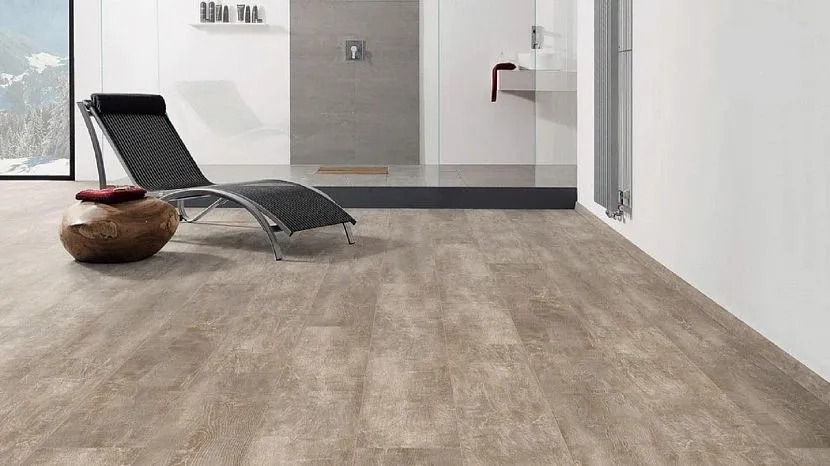

Сочетание теплого пола и ламинатаИсточник kitsystem.ru
То ли дело ламинат со специальной маркировкой. Такой является абсолютно безопасным и сохраняет свой внешний вид и ровную поверхность на весь запланированный период эксплуатации. При перепадах температуры (при сезонном отключении или необходимости регулировки) не деформируется. Что касается подложек под ламинат, то они обязательны. И выбирать нужно такие, которые подходят к системе теплого пола. Другими словами у них тоже должна быть маркировка и указан оптимальный показатель теплосопротивления.
Виниловые производные
Данный материал представляет собой кварц-виниловую плитку, в составе которой 60-80% занимает кварцевый песок. Также в качестве составляющих могут присутствовать поливинилхлориды и прочие модификаторы. Нужно заметить, что данный материал хорошо имитирует натуральную древесину, которая отличается высокой стоимостью.
Сырье с составом кварцевого песка подходит для укладки на устройства, которые при нагреве не набирают температуру выше 28 градусов. Считается, что такой показатель оптимален для комфортной ходьбы по покрытию.

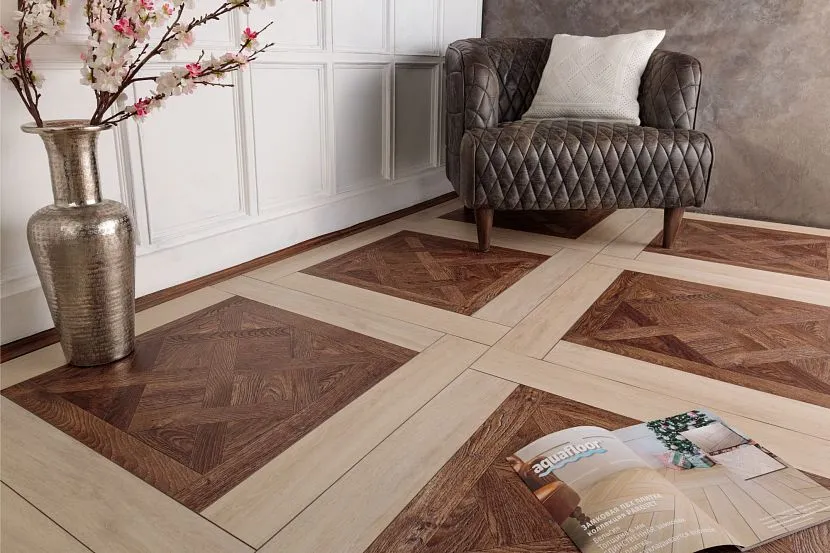

Виниловая плитка для основания с теплым поломИсточник mirpola34.ru
Натуральное дерево
Любое дерево под влиянием высокой температуры рано или поздно начнет рассыхаться. Поэтому нужно понимать, что покрытие из натуральных пород древесины будет уместно, если в пироге пола будет поддерживаться всегда одинаковая температура, не превышающая 27 градусов.
Нельзя забывать о показателе влажности, он не должен превышать 40%. Иначе и одновременный подогрев, и влага будут негативно воздействовать на покрытие. Во-первых, оно деформируется, во-вторых, может стать источником развития грибков и плесени. Такое часто случается, когда облицовка не качественно просушивается, а уровень влаги превышает норму.

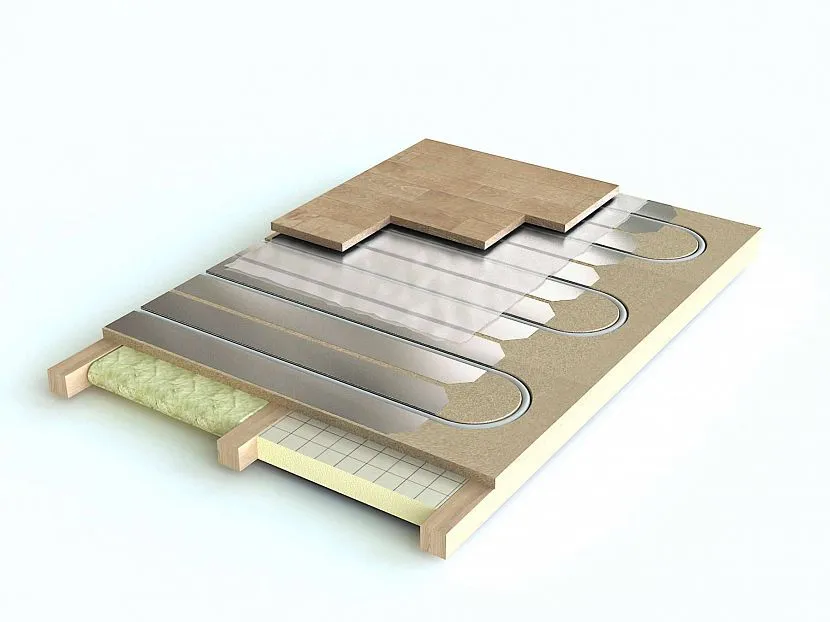

Деревянное покрытие для водяного теплого полаИсточник 1-teplodom.ru
Натуральный линолеум
Это достаточно дорогое напольное покрытие на теплый пол, но в то же время безопасное. Такой линолеум имеет название мармолеум. В его составе отсутствуют химические вещества, соответственно, ни токсинов, ни запахов выделять он не будет.
Данный тип покрытия имеет необходимую маркировку, которая подтверждает возможность использования его для покрытия основания, в котором обустроено отопление. Выдерживает постоянное воздействие температуры, не впитывает влагу. Поэтому прослужит достаточно долгое время.
Линолеум с имитацией паркета под теплый полИсточник belstroyimport.ru
Плитка ПВХ
ПВХ-плитка считается современным материалом. Она подходит для покрытия основания с любым типом системы теплого пола. Данное сырье даже подвергалось испытанию, которое показало, что при длительном воздействии температуры со значением в 28 градусов, эксплуатационные характеристики не ухудшаются.
Плитка из поливинилхлорида не только является износоустойчивой, но еще и отличается диэлектрической стабильностью (то есть не проводит электрический ток в случае пробоя). Также имеет высокую термостабильность. Ее достаточно просто монтировать, поэтому можно обойтись без специалистов, и на этом сэкономить.

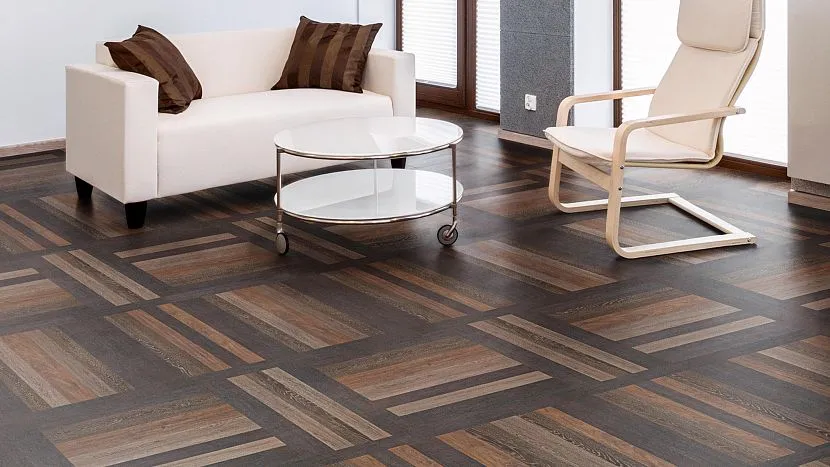

ПВХ плитка на теплый пол любого типаИсточник adv-parket.ru
Какой теплый пол лучше – сравнительная характеристика
В таблице сведены основные параметры для сравнительного анализа.
| Показатель | Водяной пол | Электрический пол | |||
|---|---|---|---|---|---|
| Кабельный | Кабельный в матах | Пленочный | Стержневой | ||
| Тип обогрева | Конвекция | Тепловое излучение | |||
| Время прогрева, мин. | 30-60 | 20-30 | 20-30 | 5-10 | 10-15 |
| Устойчивость к перегреву | – | + | + | + | – |
| Доп. оборудование | котел | – | – | – | – |
| Ограничения по установке | |||||
| – на балконе/ лоджии | – | + | + | – | – |
| – в частном доме/на даче | + | + | + | + | + |
| – в квартире | – (требуется разрешение) | + | + | + | + |
| Мощность на 1 м.кв. | Зависит от мощности котла | 180-220 Вт | 180-220 Вт | 25-45 Вт | 25-50 Вт |
| Питание/ топливо | Газ, твердое топливо, электри -чество | Электроэнергия | |||
| Метод монтажа | Мокрые работы | Мокрые работы | Мокрые работы | Сухие работы | Мокрые работы |
| Возможность демонтажа и повторного использования | – | – | – | + | – |
| Ограничения в установки | Не устанавливается под мебель и другие низкостоящие предметы | ||||
| Установка в большом помещении | + | (за счет стоимости электроэнергии) | |||
| – | – | – | – | ||
| Инерционность системы | высокая | средняя | средняя | высокая | низкая |
| Возможность регулировки температуры | – | + | + | + | + |
| Ремонто -пригодность | – | – | – | + | – |
| Требуется демонтаж всего пола | Проще благодаря отсутствию стяжки | Демонтаж | |||
| Влияние на высоту стен | до 150 мм | 50-80 мм | 30-50 мм | 5-10 мм | 20-30 мм |
| Вес системы теплый пол на 1 м.кв. площади | 200 кг | 30 кг | 30 кг | 2 кг | 30 кг |
| Скорость монтажа | 4-7 дней | 1-2 дня | 1 день | 1 день | 1 день |
| Время до начала эксплуатации | 7 дней | 7 дней | 7 дней | 1 день | 28 дней |
| Первоначальные вложения | низкие | низкие | средние | высокие | очень высокие |
| Эксплуата -ционные затраты | высокие | очень высокие | очень высокие | высокие | средние |
| Экономичность по сравнению с радиаторным отоплением | до 25% | до 50% | до 50% | до 70% | до 80% |
| Монтаж в помещении с высокой влажностью (в ванной, в бане) | + | Возможно с оговорками | Не рекоменд -уется | + | |
| Совместимость с напольными покрытиями | |||||
| – натуральная древесина (половая доска, паркет) | – | – | – | – | + |
| – ламинат | + | + | + | + | + |
| – линолеум | + | + | + | + | + |
| – плитка/ керамогранит | + | + | + | + | + |
| – ковролин | + | – | – | + | + |
| Излучение | нет | электромагнитное | инфракрасное | ||
| Популярные/ известные бренды | – | – | Devi, Теплолюкс | CalorIQue, Devi, K-Techno -logies (ТМ Caleo) | K-Techno -logies (ТМ Unimat), Felix (ТМ Excel) |
| Цена, руб/м.кв (средний диапазон) | 200-500 | 400-900 | 700-2000 | 1350-1700 | 1500-2685 |
| Расчетный срок службы, лет | 10 | 15-20 | 15-20 | до 50 | до 50 |
Материал подготовлен для сайта www.moydomik.net
Водяной теплый пол
Это самый популярный, но одновременно и самый сложный, вариант устройства напольного отопления в коттеджах. Однако стоит понимать, что обустроить его самостоятельно — непростая задача, только при условии, если имеется соответствующий опыт. Проектирование и монтаж этого типа обогрева лучше поручить специалистам.
Особенности системы, положительные и отрицательные свойства
В целом система водяного теплого пола представляет собой замкнутый контур, выполненный из труб. Контур монтируется под напольным покрытием по бетонной стяжке, специальным полистироловым плитам или деревянным перекрытиям и подключается к общей отопительной системе.
В комплект системы входят следующие элементы:
- трубы (пластиковые, металлопластиковые);
- крепеж;
- теплоизоляционные материалы;
- коллектор и фитинги для подключения.
Такого рода система имеет немало положительных качеств, и становится все более популярной в загородных домах и вот почему:
- более экономное использование электроэнергии — расходы на электричество после установки водяного теплого пола снижаются в несколько раз по сравнению с использованием обычных электрообогревателей;
- помещения прогреваются более равномерно;
- высокий уровень безопасности — риск ожога исключен;
- можно регулировать микроклимат комнат (обустроить для каждой из них отдельный отопительный контур);
- возможность использовать любые напольные покрытия — нагрев поверхности не превышает 30 градусов, нет никаких вредных выбросов;
- создание уюта и комфорта для жильцов.
Недостатки у этой системы тоже имеются, но они или временные, или с ними можно смириться:
- длительный и сложный процесс монтажа;
- возможно появление протечек, которые нередко приводят к порче напольного покрытия — для устранения протечек и ремонта пола требуется полный демонтаж покрытий;
- возможность снижения давления в общей отопительной системе;
- чтобы регулировать температуру, необходима установка смесителей.
При необходимости использовать теплый пол с водяным контуром в качестве основного отопления, его подключают к отопительному котлу, установленному в доме. Обычные радиаторы в этом случае не используют. Котел может быть любого типа — на твердом топливе, газовый или электрический. Однако прежде чем использовать электрокотел, лучше предварительно присмотреться к электрическому теплому полу.
Электрический тёплый пол в баню
Электрическая система для бани не опасна, так как нет прямого взаимодействия с водой. Основа конструкции — кабель: одножильный или двужильный.
Монтаж тёплого электрического пола под плитку, необходимо начинать с выбора схемы укладки, наиболее распространена змейка, она проще в установке.
Сам принцип действия не сложный, главное соблюдать следующие правила, отступать:
- от всех стен по 5 см;
- по 10 см от источников тепла;
- делать шаг между витками, у каждого производителя он свой, согласно инструкции указанной на упаковке.
Краткая инструкция по установке
В остальном, процедура укладки в бане электрических тёплых полов под плитку простая:
- На первом этапе следует сформировать основание, оно должно иметь правильный уклон, по которому будет стекать вода. Минимальный его уровень — 2 см/м, он не должен направляться к центру помещения, лучше к любой из стен.
Вдоль него делается желобок с наклоном, для сбора воды. Наиболее простой способ сделать желоб — взять канализационные трубы ПВХ имеющие диаметр 100 мм, которая разрезана вдоль.
При помощи водостойкого силиконового герметика можно соединить стенки трубы. Желобок накрывается решёткой.
Основание включает в себя глиняный слой и подушку из песка и гравия. Каждый слой следует хорошо утрамбовать.
- Дальнейшее действие — установка маяков, это следует сделать до заливки стяжки. Расстояние между маяками 1 — 1,5 метра. Если бетонируемая поверхность 3 метра, то достаточно установить 1 маяк в центре, и по 2 с каждой стороны, с шагом 1 метр. При окончательном определении уровня наклона основания, маяк играет важную роль. Вдоль стен необходимо наклеить демпферную ленту, её толщина должна быть 10 мм, а высота 200 мм.
- Поверхность заливается полусухой стяжкой, то есть консистенция похожа на влажный песок, при сжатии не течёт вода. Данная смесь идеально сохраняет форму и быстро становится прочной. Однако по технологии укладки требуется время для полного высыхания — если цементный слой 5 см, то продолжительность цикла составит 4 недели.
Расход материала зависит от площади помещения и толщины самой стяжки. К примеру: если баня 3 на 4, а толщина стяжки пол метра, то потребуется 0,6 м³ бетона ( 3 х 4 х 0,05). Соотношение воды к цементу — 0,45.
Для крепления основания можно использовать армированную сетку, она существенно увеличивает прочность поверхности.
- Следующий этап заключается в укладке теплоизолирующегослоя из твёрдого пенополимера, имеющего прочность сжатия 2 кг/см². По техническим характеристикам идеально подойдёт экструдированный вид толщиной 3 см. Он укладывается в два слоя, стыки склеиваются скотчем.
- Завершающий этап перед укладкой керамической плитки — монтаж электрической системы обогрева (матов). Кабель необходимо проложить по всей поверхности пола. Не рекомендуется располагать его в местах, где планируется установка мебели.
Мощность у всех нагревательных матов одинакова — 150 вт/м². Поэтому перед приобретением необходимо нарисовать схему расположения. Если в бане электрический теплый пол под плитку будет поделён перегородкой на моечный отсек и парную, то в каждом отсеке нужен отдельный контур.
Электроустройство должно быть накрыто армированнойсеткой. Размещать датчики, заземлять и подключать систему следует согласно инструкции.
Затем, конструкцию нужно проверить в действии, включив её на 10 минут. Если все элементы прогреваются одинаково, то можно начинать монтаж плитки.
Толщина электрического теплого пола в баню под плитку 23 см, от грунта до покрытия.
При установке матов важно руководствоваться следующими требованиями:
- не резать и не сгибать их;
- не перекрывать один другим;
- не класть тяжёлые предметы;
- не ходить по неустановленным матам;
- не укладывать маты при температуре меньше 5 градусов;
- не устанавливать их под стены;
- не класть под деревянные полы.
Укладка труб и отопительной системы
Трубопроводы теплого пола бывают:
- медными;
- металлопластиковыми.
Первый вариант более сложен в реализации, но и надежней и эффективней. Но зачастую выбирается металлопластик в силу его дешевизны.
На утеплителе с отражающей пленкой трубы фиксируются крепежной проволокой, скобами или специальной лентой. Крепления эти должны располагаться на удалении 0,5–1 метр друг от друга.
Чаще всего трубы крепятся к армирующей сетке. Но если вместо арматуры выбрана фибра для стяжки или вместо последней предусмотрен настил из древесных плит, то придется применять скобы с фиксацией их в утеплителе. Однако вкручивать или вбивать крепежи до гидроизоляции и сквозь нее при монтаже системы водяного напольного обогрева недопустимо.
Варианты укладки труб водяного пола
Гидроизоляционный подстил при всех манипуляциях должен остаться невредимым и сплошным. Если его повредить и сделать теплый пол на дырявом слое изоляции от воды, то при протечках в системе придется ремонтировать сразу и помещения на этаже ниже. Плюс про устройство стяжки из жидкого раствора бетона также забывать не стоит. Без гидроизоляции снизу сам он или влага с него вполне могут просочиться сквозь перекрытие.
После укладки труб и присоединения их к коллектору необходимо произвести гидравлические испытания, подав в систему воду на сутки с давлением в 5–6 бар. Закрывать трубопровод до завершения проверки на отсутствие в нем протечек нельзя.
Пошаговая инструкция
Инфракрасный теплый пол: пленочный и стержневой
ИК-полы бывают плёночные и стержневые. Плёночные представляют собой гибкую основу, на которую нанесён тонкий нагревательный слой. Нагрев происходит за счёт создания волн инфракрасного диапазона.
Плёнки бывают следующих видов:
- с рисунком в виде полосок;
- сплошные;
- саморегурируемые.
Процесс укладки плёночного тёплого пола. В качестве подложки применён слой звуко- и теплоизоляции.
К основным преимуществам плёночного ИК-пола относятся:
- экономный расход электроэнергии;
- допустим монтаж под любое покрытие;
- разрешена замена напольного покрытия, поскольку сами нагревательные элементы не повреждаются;
- обеспечивается относительно быстрый и равномерный нагрев;
- не сушится воздух;
- если будет повреждена часть сегментов пола, то система не перестанет работать;
- долговечность более 30 лет.
Среди недостатков ИК-плёнок можно выделить:
- не рекомендуется монтаж в помещениях с высокой влажностью в целях обеспечения высокого уровня электробезопасности;
- нужен опыт электромонтажных работ.
Стержневой тёплый пол представляет собой карбоновые стержни, расположенные на гибкой основе и соединённые медной шиной или кабелем. Обладает всеми достоинствами плёночного пола, а также рядом существенных преимуществ:
- доступна проверка работоспособности до заливки стяжки;
- эксплуатация даже в помещениях с повышенной влажностью;
- саморегуляция нагрева;
- выход из строя некоторых стержней не повлияет на работоспособность всей системы.
Внешний вид мата для формирования стержневого тёплого пола.
Недостатками стержневой системы являются:
- минимальная толщина стяжки 20 мм;
- высокая стоимость, сравнимая с кабельными саморегулирующимися матами.
Водяные полы
Подогрев пола, работающий за счет горячей воды – это система труб, проложенных под финишным покрытием внутри цементной стяжки. Вода, нагреваясь за счет отопительного котла либо поступая из труб центрального отопления, нагнетается насосом в полости водоводов в полу. Нагрев пола происходит за счет отдачи тепла от жидкости в пространство. Нагревается стяжка, далее прогреваются и полы в доме.
Водяной теплый пол
Водяные полы отличаются высоким уровнем пожарной безопасности, могут укладываться подо всей поверхностью пола без учета мест расположения мебели. Служат они долго, если система собрана правильно и эксплуатируется с соблюдением всех требований.
Этапы укладки водяного теплого пола
Такая система отличается невысокой стоимостью эксплуатации, так как практически не тратит электричество (исключение, если нагрев воды происходит за счет электрокотла). Но если в доме предусмотрены отводы от труб отопления, предназначенные для подключения теплых полов, то электричество не тратится вовсе, что снижает объемы коммунальных платежей.
Если же для нагрева воды используются газовые, твердо- или жидкотопливные котлы, то немало денег придется потратить на само топливо для них, что тоже следует учитывать. Немаловажным является и тот факт, что требуется место для обустройства котельной, а это не всегда возможно в небольших строениях.
Схема подключения водяного теплого пола
Варианты укладки водяного теплого пола
Также в квартирах не рекомендуется оборудовать водяной подогрев из-за того, что возникает риск подтопления квартир, расположенных на нижних этажах. В случае если система труб будет повреждена, вся вода из них может протечь к соседям, чему те явно не обрадуются.
Именно поэтому водяной пол обычно обустраивается в просторных домах частного сектора, имеющих автономную систему отопления. Эффективнее всего такой подогрев работает в помещении с площадью более 30 м2 – только тогда все затраты будут оправданы.
Водяной теплый пол максимально эффективен в больших помещениях
Кабельные полы
Что собой представляет классический кабельный подогрев поверхности? Он функционирует с помощью специального нагревательного кабеля, залитого стяжкой, который отдает тепло при включении в сеть. Кабель может быть одножильным и двухжильным. При выборе ориентироваться стоит на такие параметры:
- Одножильный кабель дешевле, но его электромагнитное излучение выше.
Двужильный кабель проще в подключении, электромагнитное излучение значительно меньше, цена гораздо выше, чем у одножильного.
Следующий критерий, на который стоит обратить внимание – мощность системы дополнительного отопления, она колеблется в диапазоне от 150 до 110 Вт/кв. метр
Этот показатель напрямую зависит от квадратуры помещения, в котором монтируется подогрев. Чем выше мощность, тем сильнее он подогревает поверхность и соответственно, больше тратится электроэнергии.
Схема монтажа кабельного теплого пола
Еще один важный момент: ширина шага кабеля при монтаже системы. Укладку кабеля нужно производить таким образом, чтобы при прогреве поверхности не оставалось больших холодных участков. Они создадут не только дискомфорт, но и могут повредить, покоробить напольное покрытие.
Обязательная часть кабельного электрического подогрева – терморегулятор, который позволит не только контролировать температуру, но и нагревать поверхность постепенно, что очень важно, если в качестве напольного покрытия используется ламинат. Этот вариант хорошо сочетается с кафельным или плиточным покрытием в ванных и кухнях
Экономичный теплый пол доступно каждому
1. Определение экономичности электрического теплого пола
2. Обустройство автономной водяной системы теплого пола
3. Правила монтажа теплого пола под плитку
Для того чтобы обеспечить свое жилище надежным и современным отоплением, достаточно оборудовать в нем систему теплого пола, которая выгодно отличается от стандартного отопления с помощью радиаторов. На сегодняшний день существует возможность создать экономичный теплый пол с применением воды, газа, а также электричества. Принцип работы такого оборудования является следующим: в специальные воздухонагреватели поступает холодный воздух, который, получив нужную температуру, затем передается во вмонтированные в полу решетки.
Какой теплый пол выбрать, подробно на видео:
