Теплые полы в деревянном доме

Особенности и технология монтажа

Укладка водяного контура обычно осуществляется в стяжку. В невысоких деревянных домах, а также в помещениях со слабым перекрытием рекомендуется проводить монтаж сухим методом. Все варианты установки трубопровода имеют отличительную технику выполнения.

Сухим способом

Монтаж труб без песчано-цементной заливки можно укладывать с помощью реек или модулей.

Установка реечной системы состоит из таких этапов:

  1. Изготавливается черновая основа из досок или листов фанеры, которые прибиваются к нижней части лаг. Если есть старое покрытие, то перед работой следует проверить все его элементы на прочность и пригодность для использования.
  2. Поверх такого деревянного чернового пола между лагами распределяется слой пароизоляционного материала, оставляя напуски не меньше 20 сантиметров на стены. Затем укладывается утеплитель, а на него снова пароизоляция. Такая защита позволяет полностью оградить дерево от влаги.
  3. По периметру комнаты проклеивается защищающая конструкцию от расширения демпферная лента.
  4. Затем можно укладывать доски, между которыми будут прокладываться трубы. Пазы должны равняться параметрам 20х20 миллиметров. На торцах рекомендуется сделать закругления для удобного поворота трубопровода.
  5. Сверху крепятся опорные металлические пластины. Их фиксируют к дереву с помощью саморезов. После этого укладывается водяной контур.

Монтаж водяного теплого пола в деревянном доме

Подготовленное для монтажа трубопровода основание полностью устилается шумоизоляционным материалом из полиэтилена. Далее вся конструкция покрывается гипсоволокнистыми листами, на которые укладывается финишное покрытие. При этом на ГВЛ должны быть расположены так чтобы был виден маршрут водяного контура.

Процесс монтажа модульной системы намного проще. Трубопровод укладывается в специальные готовые пазы на плитах из ОСП или ДСП. Древесные листы скрепляются замковой системой. Остальная процедура модульной установки водяного пола производится аналогично схеме реечного способа укладки.

Под стяжку

Монтаж системы обогрева водяного типа под цементную заливку выполняется на ровной чистой бетонной поверхности. При этом допускаются перепады не более 5 миллиметров.

Установка водяного контура под стяжку выполняется в такой последовательности:

  1. Расстилается гидроизоляционная защита из полиэтиленовой пленки с напуском на стены не менее 15 сантиметров. Все стыки соединяются малярным скотчем.
  2. По периметру помещения вдоль стен фиксируется демпферная лента. По высоте изделие должно превышать уровень бетонной стяжки.
  3. Сверху вся поверхность пола укрывается утеплителем. Для этих целей оптимально подойдет пеноплекс, который обладает высокими теплоизоляционными качествами.
  4. После утеплителя распределяется по площади пола фольгированный слой. На нем необходимо сделать разметки укладки трубопровода.
  5. Все защитные пласты накрываются армирующей сеткой, которая будет основой для фиксации водяного контура. Металлические детали соединяются в одно целое с помощью проволоки.
  6. Уложенные по намеченной схеме трубы фиксируются к армирующему слою специальными хомутами.  Укладывать контур следует с отступом от стен в 20 сантиметров. Расположение трубопровода может быть спиральным, в виде змейки или комбинированным. Последний вариант используется чаще всего. При этом нужно соблюдать расстояние между трубами 15 сантиметров. Ближе к стенам шаг можно оставить шаг в 10 сантиметров.

Начало укладки контура необходимо начинать с подключения к распределяющему коллектору. Второй конец водяной системы подсоединяется в конце монтажа. Перед заливкой пола оборудование тестируется. При пробном подключении делается проверка на герметичность конструкции.

После произведенных испытаний выполняется бетонная стяжка. Над трубами слой раствора не должен превышать 5 сантиметров. Полное затвердение бетона наступает только через четыре недели.  До этого времени запускать водяную систему обогрева нельзя.

Преимущества, недостатки теплого пола

Система отопления в виде теплых полов имеет и положительные, и отрицательные моменты. Выделяются достоинства, которые присущи всем видам конструкций для отопления пола:

  • высокий уровень комфорта: по полу приятно ходить, сидеть на нем, играть детям;
  • сравнительно низкая температура теплоносителя;
  • нет радиаторов, требующих дополнительного декорирования;
  • возможность терморегулирования;
  • теплый пол на 20% экономичнее радиаторов;
  • конструкция медленно набирает тепло, но и медленно его отдает, поэтому температура в доме стабильней, равномерней;
  • нет сквозняков в помещении.

Каждой конструкции присущи свои плюсы, к примеру, для электрических полов характерен быстрый нагрев и точная регулировка температуры, у водяных систем нет электромагнитного излучения.

Но у теплого пола, кроме множества положительных характеристик, отмечаются и недостатки. Электрический пол имеет некоторые ограничения по финишному напольному покрытию. В зимнее время существенно повышается расход электроэнергии, присутствует электромагнитное излучение. Кабели не располагают под сантехническим оборудованием.

К недостаткам водяного теплого пола относят возможность протечки трубопровода при нарушении технологии укладки. После установки водяного отопления пол поднимается за счет бетонной стяжки минимум на 10 см. Для обустройства системы требуется дополнительное оборудование (водяной насос), обустройство коллекторного шкафа. Управление температурой затруднительно.

Работа с электрическим теплым полом

Укладка электрического теплого пола подразумевает внимательное проведение работ по электромонтажу с соблюдением инструкций от производителя. Энергокабель должен быть идеально изолирован, поскольку высок риск воспламенения при допущении ошибок.

Если при укладке используются элементы, проводящие электрический ток, то важно, чтобы мощность системы была не более 130 ватт на квадратный метр. Если же кабель прокладывается по деревянным конструкциям, то на этих участках его мощность не должна быть боле 17 ватт на метр.. Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью

Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.

Кабель и маты не укладываются под предметами мебели, бытовой техникой и в местах с повышенной проходимостью. Максимальная температура нагревательных элементов не должна превышать 45 градусов по Цельсию. Укладка производится на заранее подготовленное основание без значительных дефектов и неровностей.

Выполняются работы в такой последовательности:

Черновое основание очищается от пыли, грязи и мусора. Различные щели, дыры и полости заделываются составами для древесины. Ни в коем случае нельзя применять монтажную пену, поскольку она является пожароопасным материалом не совместимым с системами подогрева.
Поверх основания укладываются деревянные бруски 5х5 сантиметров, интервал между которыми должен быть в пределах 0,4-0,5 метра. Можно использовать бруски с меньшими пропорциями, но помнить о том, что зазор между нагревательным элементом и покрытием пола должен составлять от 3 сантиметров. Фиксируются бруски саморезами.
Между брусками укладывается утеплитель с отражающей поверхностью, направленной в сторону помещения. Это позволит направлять выделяемые потоки тепловой энергии в комнату и не даст образоваться значительным теплопотерям. Желательно делать заступ на бруски. Предпочтение отдает различным материалам с фольгированным слоем.
Сверху на слой утеплителя укладывается армирующая сетка с площадью ячейки в 1 квадратный сантиметр. В тех местах, где кабель будет проходить через деревянные бруски, необходимо выпиливать пазы, изолируемые фольгой или металлическими пластинами. Глубина паза должна быть такой, чтобы кабель располагался на уровне утеплителя.
Укладывается кабель с шагом в 10-15 сантиметров. Расстояние от него до брусков должно составлять около 10 сантиметров. На армирующей сетке его фиксация производится при помощи пластиковых креплений (хомутов).
По завершению укладки оголенные концы кабеля выводятся на поверхность и подключаются к блоку термостата, который должен быть предварительно установлен в гофрированной трубке на расстоянии в 0,5-0,7 метра от стены между витками энергокабеля.
Подключать систему подогрева к термостату необходимо с абсолютным соблюдением всех инструкций

При укладке важно учесть общую мощность кабеля с упором на площадь его сечения. По завершению подключения производится тестирование системы
Особое внимание стоит уделить тем участкам, где кабель располагается поверх древесины, чтобы устранить риск возгорания.
Завершающим этапом работ является создание чистового пола и укладка основного покрытия.

Чистовой пол можно сделать из доски с замковыми соединениями, которая обеспечит отличную вентиляцию пространства под настилом.

Итог

В статье представлена подробная информация о монтаже систем теплого пола в деревянном доме. Если соблюдать все инструкции и не делать ошибок, то эффективность, надежность и безопасность подогрева полов будут на высочайшем уровне.

Если у владельца существуют сомнения по поводу своей компетентности при проведении сантехнических или электромонтажных работ, то лучше не рисковать и обратиться за помощью к профессионалам. Специалисты из строительных компаний возьмут на себя ответственность за все этапы работ – от покупки необходимых материалов до монтажа теплого пола, его тестирования и введения в эксплуатацию.

Настил чистового пола

Для укладки чистового пола применяют фрезерованную доску (сегодня есть такие, которые соединяются шипами в пазах), с размерами (28-44)х(98-145) мм, с продухами на тыльной стороне размером в 20 мм. Продух предназначен для обеспечения естественной циркуляции воздуха.

Однако если фрезерованной доски нет, можно использовать и другие варианты: шпунтованные фальцованные доски, с рейками в шпунт, с шипами прямой, сегментной и трапециевидной формы.

Правда, в таких досках продуха нет, и приходится очень тщательно следить за прилеганием их на лагах. А еще следует помнить о том, что доски настилают, ориентируясь на годичные кольца древесины – чтобы кольца смотрели в разные стороны. После настилки чистового пола можно укладыватьотделку.

Как сделать теплый пол по деревянным лагам своими руками

На сегодняшний день имеется устойчивая тенденция к осовремениванию оснастки каждого жилища, потому владельцы стремятся к повышению производительности различных функциональных частей и увеличению свободного пространства в своем доме. В статье речь пойдет о том, как заменить в частном доме привычный отопительный контур на водяной теплый пол по деревянным лагам, выполнив все работы самостоятельно.

Можно сделать электрические тёплые полы в деревянном доме без бетонной стяжки. Рассмотрим два способа:

  • на сплошной деревянный пол;
  • на лаги.

Первый метод проще, но практически не пригоден для кабельных типов полов, так как имеет внушительную толщину. Такой способ подходит для инфракрасных плёночных систем.

Инфракрасная плёнка — самый легкий вариант сделать тёплые полы в деревянном доме, так как процесс не займёт много времени и конструкция не заберёт полезную площадь, ведь толщина «пирога» небольшая.

Начинать работы по обустройству в частном доме инфракрасных тёплых полов без стяжки своими руками, следует с составления плана размещения плёнки и расположения терморегулятора.

Сам процесс сооружения «пирога» тёплого пола «сухим» способом выглядит так:

  1. Подготавливается деревянное основание — оно должно быть ровным, без трещин. Для этого, на черновой пол стелется фанера или ДСП, и фиксируется на саморезы.

Укладывается слой тепло материала, его толщина должна быть не менее 4 мм. Кладётся встык друг к другу, и крепится степлером к основе, а стыки проклеиваются скотчем.

Подготавливается и раскладывается плёнка. Изделие нарезается нужной длины, резать плёнку можно только по специальным линиям. Нарезанные полотна укладываются на пол согласно схеме, медными полосами вниз, и фиксируются на скотч.

Устанавливаются контактные клипсы на медные шины, и подсоединяются провода. Каждая секция подключается отдельно, поэтому при выходе из строя одной, вся система продолжает функционировать. Чтобы контакт получился прочный, необходимо сжать его плоскогубцами.

  • Монтируется температурный датчик, он закрепляется скотчем снизу плёнки, на чёрной полосе. Сам прибор и провода от него, идущие к терморегулятору, следует расположить в подготовленных пазах.
  • Подсоединяются провода от датчика и плёнки к установленному на стене терморегулятору, который подключён к источнику питания.

Укладывается полиэтиленовая плёнка поверх нагревательных элементов, она служит в качестве гидроизоляционного слоя.

Стелется финальное покрытие на фанерную подложку, которая предварительно уложена поверх плёнки.

Инфракрасный пол, установленный без стяжки на деревянные перекрытия готов к эксплуатации.

Сооружение электрического кабельного пола на лаги проще, чем водяного контура данным способом, так как для кабеля не требуются глубокие каналы. Начинать следует с определения места, схемы и шага прокладки кабеля.

Последовательность работ по установке кабельной системы без стяжки:

  1. Основание. Его необходимо осмотреть для выявления неровностей и повреждений, которые следует устранить.

Лаги. Они крепятся к черновому полу на саморезы. На участках, где провод будет пересекаться с лагами, требуется сделать пазы для прокладки кабеля.

Термоизоляция. В качестве неё используется фольга, которая прокладывается между брусками и в пропиленные пазы. Фольга, помимо теплоизолирующих свойств, отражает тепло идущее от устройства.

  • Оцинкованная сетка. Кладётся следующим слоем, стандартный размер ячеек 40 на 40 или 50 на 50. К сетке будет фиксироваться нагревательный элемент.
  • Кабель. Провод укладывается в соответствии с разработанной схеме. Фиксируется к сетке при помощи хомутов, а к лагам — на монтажную плёнку.

Подключение пола. На стене, согласно составленного плана, монтируется терморегулятор. Термодатчик помещается в гофру, располагается между проводами, и подключается к терморегулятору.

  • Настил. Он служит в качестве подложки для напольного покрытия. Для этих целей используется листы фанеры. Между ней и нагревательными элементами должен быть зазор 10 мм.
  • Финишное покрытие. Укладывается выбранное изделие поверх фанеры.

Кроме того, стоит заметить, что не следует чрезмерно экономить при выборе материала, ведь некачественные комплектующие быстро выйдут из строя, и потребуются дополнительные вложения для демонтажа пола и устранения неполадок.

Монтаж водяного теплого пола в деревянном доме своими руками

Возведение водяного пола надо начинать с составления проекта. В нём следует отразить схему размещения трубопровода, и место установки коллектора.

ТЕПЛЫЙ ВОДЯНОЙ ПОЛ НА ДЕРЕВЯННОМ ОСНОВАНИИ

Смотрите это видео на YouTube

Основание

Монтаж гидрополов в деревянном доме имеет особенности, они заключаются в необходимости проведения оценки основания. То есть, сделать осмотр балок на прочность, а пола — на наличие трещин. Кроме того, выявляется степень перепадов — допустимый максимум 3 мм. Если возникает потребность, то балки укрепляются или заменяются прогнившие.

Размещая систему обогрева на старом финишном покрытии, надо удалить краску, и прогрунтовать доски. Затем следует заделать трещины в полу герметиком.

Гидроизоляция

В качестве гидроизоляции нужно использовать гидропароизоляционную плёнку, полиэтилен не подойдёт, он будет способствовать образованию конденсата.

Материал нужно класть мембранной поверхностью вниз, внахлёст, и фиксировать двухсторонним скотчем.

Монтаж лаг

Монтаж лаг надо начинать с крепления уголков на стенах, каждые 60 см. Затем на них размещаются лаги, они монтируются параллельно полу.

Теплоизоляция

Между лагами прокладывается теплоизоляционный слой (толщина 10 см) — минеральная вата. Утеплитель нужно укладывать ниже лаг на 5 см, чтоб образовывался зазор для вентиляции.

Гидроизоляция

В качестве второго гидроизоляционного слоя подойдёт плёнка из полиэтилена. Она стелится на лаги в натяг, и закрепляется степлером.

Подложка под трубы

Следующий этап — поперёк лаг приколачиваются реечки размером 2 см, с отступом от стен 30 мм. Они укладываются не в притык, между ними должны быть промежутки, на их размер влияет укладочный шаг нагревателя, обычно — 20 мм. Обязательно нужно провести обработку деревянных реек с использованием гидрофобных средств.

В эти пазы вставляются металлопластиковые пластины, в них будет размещаться нагревательный элемент.

Установка контура

В пазы профиля укладывается трубопровод, чаще диаметром 16 мм. Для поворота труб следует укоротить рейки в местах поворота на 10 — 15 см.

Подключение

На запланированном участке стены устанавливается коллектор, он подсоединяется к теплоисточнику — в частном доме, это чаще автономный котёл. Обычно он располагается в котельной.

Контуры пола подключаются к соответствующим выходам распределительной гребёнки — один конец к подаче, а второй к обратке.

После подключения устройства следует сделать тестовый запуск, для проверки его работы и выявления возможной течь.

Подложка для финишного покрытия

Подложкой под отделочный материал могут служить плиты из гипсоволокна или листы ДСП. Они укладываются по всему полу помещения.

Финишное покрытие

Последний слой — укладка напольного покрытия (плитки, ламината или линолеума). Выбирать материал можно любой, главное чтобы он сочетался с греющими полами.

На этом, пол готов к эксплуатации.

Устройство теплого пола – трубы с теплоносителем

Для обогрева водяным «теплым полом» желательно создание теплоаккумулирующего слоя. В этом качестве выступает цементно-песчаная стяжка. Для усиления эффекта используют теплоотражающий материал, чтобы уменьшить рассеяние теплового потока. Возможно два варианта устройства стяжки:

  • Неподвижная. С компенсационным швом по периметру помещения – по бетонному перекрытию.
  • «Плавающий пол» – особый вариант стяжки на деформируемом основании – настиле на лагах или деревянных балках перекрытия.

Котел в этой отопительной схеме используется как для нагрева теплоносителя в контурах тёплого пола, так и для радиаторного отопления.

Важно: обычные котлы дают слишком горячую (65…95 градусов Цельсия) жидкость, для теплых полов требуется 35…55 градусов. Однако, необходимый температурный диапазон сразу дают конденсационные котлы

Если отопительная схема используется для одного-двух помещений, коммуникации могут быть упрощены – запитать трубы теплого пола можно от стояка или лежанки, например, в ванной комнате, туалете или прихожей.

Особенности подготовки основания под теплый пол

Подготовка для монтажа тёплого пола – тщательная гидроизоляция основания и его утепление. Если планируется монтаж труб на деревянную основу, между лагами – в нижней части устраивается черновой пол. Так, чтобы он служил базой для утеплителя. Поверх утепления – гидроизоляция.

Устройство чернового пола непосредственно для труб, сопровождается созданием пазов для их укладки. Укладываемые в пазы трубы изолируются от основания слоем фольги, алюминиевыми планками и крепятся к доскам.

Поверх монтируется чистовое напольное покрытие. Подключение к отопительному контуру и регулировка системы обогрева выполняется до настила покрытия. Регуляторы устанавливаются так, чтобы к ним имелся постоянный доступ.

Удобства и проблемы монтажа

Монтаж выполняется так, чтобы участки с прямой и обратной подачей воды чередовались или располагались согласно обогреваемым зонам помещения. Наиболее популярны схемы раскладки «улитка», «змейка» и «комбинированная».

Важно: при разработке схемы монтажа учитывается размещение тяжелых крупногабаритных предметов. Под ними трубы отопления не прокладываются

При необходимости усилить обогрев возле наружных стен используются сосредоточенные схемы раскладки. Шаг размещения труб зависит от площади помещения и допустимой длины участка трубопровода. Преимущества и недостатки разных схем монтажа представлены в таблице.

Схема Плюсы Минусы Применение
Змейка Проста в монтаже, дает равномерное снижение нагрева от начала к концу участка Разница температур в начале и конце участка Используется для небольших помещений, где различие температур несущественно
Сдвоенная змейка За счет чередования участков прямой и обратной подачи дает более равномерный нагрев пола Сложнее в монтаже, требует большого числа поворотов Подходит для комнат значительной площади, увеличение расстояний между трубами компенсирует количество поворотов
Спираль (улитка) Чередование холодных и теплых участков обеспечивает ровный нагрев Неприменима для маленьких помещений За счет меньшего числа поворотов допускает уменьшение расстояния между трубами

Выбор конкретной схемы зависит от габаритов помещения, требований к равномерности и степени нагрева пола.

Используемые материалы

Для устройства водяного теплого пола применяют трубы из полиэтилена, металлопластиковые, реже медные или стальные. Полимерные трубы обеспечивают длительную работоспособность отопительной системы. Их монтаж сравнительно прост и допускает меньший радиус изгиба, чем для металлических трубопроводов. Стальные изделия подвержены коррозии, для получения изогнутых участков требуется специальное оборудование. Медные трубы обеспечивают максимальную теплоотдачу, но сложны в монтаже и намного дороже полимерных и стальных аналогов.

При прочих равных условиях оптимальным считается монтаж водяного «теплого пола» из труб ПВХ.

Укладка бетона на грунт

Определившись с уровнем пола, нужно сделать метки при помощи шнура, обвязанного на колышках – шнур будет своего рода мерилом, до которого дойдет бетонное основание (примерно 10 см). Далее грунт присыпается слоем гравия, так, чтобы гравий оказался вровень с колышками, которые затем извлекаются. Поверх гравийного слоя присыпается песок, утрамбовывается слой.

Теперь нужно сделать слой гидроизоляции – берется обычная полиэтиленовая пленка (можно самую толстую), и настилается на песок таким образом, чтобы края ее были выше уровня будущего бетонного пола.

После гидроизоляции нужно залить бетоном уже подготовленное основание, разровнять его, и накрыть раствор пленкой – для более скорого созревания, однако, не забывая периодически увлажнять пол. Бетонную конструкцию не трогают примерно месяц – это время необходимо для того, чтобы бетон набрал необходимый уровень прочности. После месяца «выдержки» на бетонную поверхность наносится жидкий цемент для устройства стяжки.

В зимние месяцы из-за холода в помещении может наблюдаться низкая температура. Поэтому следует сразу задуматься и о теплых полах – электрических или водяных. В любом случае, при сооружении конструкции толщина напольного покрытия не должна быть больше 25 мм – поэтому в качестве отделки отлично подходит и керамическая плитка, и ламинат, и линолеум.

Если говорить про водяной теплый полв деревянном доме, то его можно смонтировать в цементной стяжке либо системой настилаемого теплого пола. В первом случае конструкция системы водяного теплого пола будет следующей:

Система водяного отопления на бетонном основании будет не просто уместна, а необходима в таких помещениях, как, к примеру, ванная или детская комната.

А если вам хочется устроить электрический теплый пол – это сделать еще проще. Его также можно смонтировать и по лагам, и по стяжке. Электрический по стяжке монтируется таким же образом, как и водяной, а по лагам – с устройством воздушной прослойки.

В этом случае кабель также нужно разложить по арматурной сетке, размер ячеек которой не превышает 50 х 50 мм, закрепленной на лагах. В этих же лагах следует пропилить зазоры (высота зазоров примерно 50 мм) с шагом 50 мм, которые будут заизолированы фольгой. А сам нагревательный кабель прокладывается в этих зазорах, пересекая лаги, так же, как и металлическая арматурная сетка.

Ну, вот и пришло время заканчивать статью. Весь материал, которым я хотела поделиться – рассмотрен. Надеюсь, он Вам будет полезен, и вы будете им пользоваться при необходимости уложить теплый деревянный пол своими руками Совершенствуйтесь в собственных практических навыках и получайте все новые знания, как говорят: «Учиться никогда не поздно!» На этом все, спасибо за внимания, удачного и легкого ремонта!

Виды напольного отопления совместимого с деревянным основанием

Есть два вида греющих полов, которые отличаются источником тепла: водяные и электрические.

Они оба, способны создавать комфортные условия в доме, равномерно прогревая поверхность

Но важно обратить внимание на тот момент, что при эксплуатации электрические системы обойдутся дороже

Водяной пол

Водяная греющая напольная конструкция — сооружение из полипропиленовых или металлопластиковых трубных изделий, с движущимся по ним горячим теплоносителем (вода или антифриз). Устройство работает от центрального отопления или автономного котла.

Наиболее часто, гидрополы заливаются стяжкой из бетонного раствора, но это тяжёлая конструкция, и деревянные балки не всегда способны выдержать такую нагрузку. Поэтому, рекомендовано использовать сухую стяжку для тёплых полов в таких домах.

Электрический

Полы электрического типа напрямую зависят от наличия электроэнергии. Принцип функционирования системы — происходит нагревание проводников находящихся под нагрузкой.

Электрополы бывают:

  1. Кабельные, которые выпускаются в виде:
  2. обычного кабеля — он укладывается по поверхности пола;

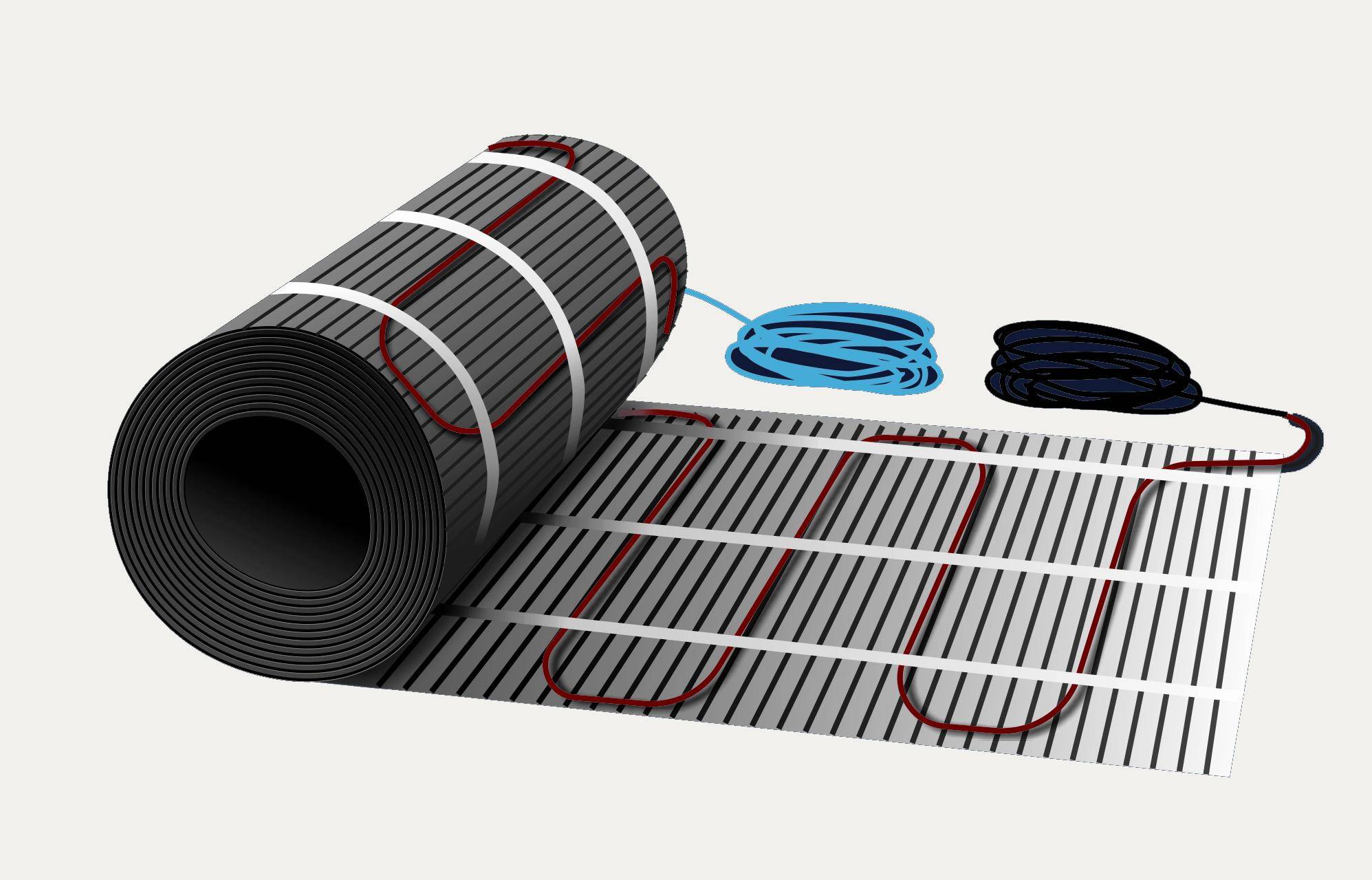

  3. мат — провод закреплён на полотне с определённым шагом.

Монтаж кабеля может осуществляться как по сухой технологии, так и заливаться бетонным стяжечным слоем. Но если деревянные перекрытия слабые, то второй вариант не подходит, поэтому рекомендовано вообще отказаться от кабельной системы.

Если же перекрытия прочные, то заливка бетонного раствора делает конструкцию полностью пожаробезопасной, что важно для деревянных строений

  • Инфракрасные — тепло излучают в виде инфракрасных волн, делятся на:
  • плёночные — двухслойная плёнка с карбоновой пастой внутри;
  • стержневые — маты, на которых размещены карбоновые стержни.

Инфракрасные полы просты в укладке. Плёночные являются мобильными системами, их можно просто расстилать на поверхности, а стержневые возможно монтировать в слой плиточного клея.

Фольгированные маты — плёночный вид в сочетании с кабельным. Они обладают плюсами плёнки, и не имеют недостатков кабельных нагревателей.

Электрические полы работают бесшумно, равномерно прогревают поверхность, просты в управлении и имеют гарантированный длительный срок службы.

К недостаткам электрических видов можно отнести — большие расходы на электроэнергию. У кабельных систем ещё — наличие электромагнитного излучения, хотя его количество не значительное, и оно не способно нанести вред здоровью человека.

Обогрев из готовых секций – кабельные маты и карбоновая пленка

Теплые полы для обогрева деревянного дома можно устроить, используя инфракрасную пленку или нагревательные маты. Пленка имеет толщину всего 0,5 мм, но способна обеспечить теплом любое помещение. Она имеет черную сетку, которая является нагревателем, концы которого выходят на края в виде металлизированных контактов. Нагревательный мат – практически тот же кабель, смонтированный на основе.

Перед покупкой составляем схему площади для обогрева. Учитываем всю поверхность, свободную от стационарной мебели. Нагревательные маты выбираем по мощности. Для кухни, коридора это 150 Вт/м2, спальни – от 100 до 150, санузла – 180 Вт/м2. Полезную площадь умножаем на требуемую мощность и получаем общую. Мат такой или немного большей мощности и покупаем.

Каждая секция инфракрасного обогревателя имеет длину 25 см. Учитываем, что по периметру помещения можно отступать от стен на 10–40 см, а между секциями зазор не должен превышать 5 см, иначе этот участок останется холодным. Наложение пленки допускается только в местах, где отсутствуют нагреватели. Чтобы не покупать лишнее, учитываем, что в качестве основного нагревателя понадобится покрыть пленкой около 70% поверхности, для подогрева – от 40 %.

На чистую и ровную поверхность укладываем теплоизолятор. Для нагревательного мата он должен иметь теплоотражающую поверхность. Применение металлизированной фольги для инфракрасной пленки запрещено. Толщина теплоизоляции от 4 мм. В сырых помещениях под нее дополнительно укладываем гидроизоляцию.

И маты, и пленку можно разложить на основании, изменяя их конфигурацию. Маты для этого надрезаем по сетке, не затрагивая сам нагреватель. Пленку разрезаем на секции по нанесенным на нее линиям отреза. Выкладываем нагреватели на поверхность согласно схеме и выполненным надрезам. Для фиксации используем двухсторонний скотч.

Пленку монтируем, чтобы медные токопроводящие ленты смотрели вниз. Выкладывать ее желательно по длине помещения. Это уменьшит количество мест соединения и проводов. Но следует учитывать максимально возможную длину одного отрезка, что уточняем при покупке. Места соединений располагаем так, чтобы они находились рядом со стеной, еще лучше – под плинтусом.

Контактными клипсами, входящими в комплект, соединяем токопроводящие ленты и провода. Подключение отдельных секций осуществляем параллельно. При выходе одной из строя, остальные будут работать. Все соединения, незадействованные выводы изолируем битумной изоляцией (входит в комплект). Под пленкой на клейкой ленте монтируем датчик.

Перед укладкой покрытия проверяем нагреватели на работоспособность. В качестве финишного возможно применение любого материала, кроме пластиковых плит. Нежелателен также линолеум с утеплителем. Для укладки ламината применяем плавающий вариант, чтобы участок можно было легко демонтировать, если какая-то секция окажется неисправной. На пленку дополнительно укладываем  фанеру, ДСП, затем ламинат, ковролин, линолеум.

Особенности теплого пола на электричестве

Теплый пол, которым нам предстоит монтировать, можно сравнить с многослойным пирогом. В его состав входит экранирующая пленка, расположенная внизу. Далее следует нагревательный элемент, распространяющий тепло. Последним идёт верхний слой – это облицовка.

Чтобы предотвратить перегрев и перегорание пола, в его состав включают температурные датчики, задача которых заключается в отслеживании производительности нагревательных элементов пола.

Конструктивно теплый пол на электричестве действительно многослойный. Каждый из слоёв выполняет свою функцию, а нагревательный элемент создаёт то, ради чего всё и затевалось – тепло

Важной конструктивной частью обогревательного устройства является терморегулятор. Его предстоит расположить так, чтобы он оказался легкодоступен, и к нему можно было без труда подключить нагревательный контур пола. К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии

Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева

К терморегулятору подключается питающий электрический кабель, чтобы этот прибор производил раздачу энергии. Он полностью управляет обогревательным устройством, корректируя и его мощность, и длительность периода нагрева.

Теплый электрический пол в деревянном доме

Стремление к экологически чистым технологиям вынуждает людей переселяться в деревянные дома. Однако, такой путь имеет свои нюансы и не так прост, как кажется на первый взгляд. Например, классическое отопление с помощью газа или пара не всегда будет уместно в этих строениях. Многие владельцы срубов пытаются смонтировать для себя теплый электрический пол в деревянном доме.

В разных планировках имеются различные варианты решения данной задачи. Есть способы, подразумевающие наличие бетонной стяжки, а есть безбетонная укладка. На каком из вариантов остановиться, это решает каждый собственник жилья для себя сам. Мы же в свою очередь, расскажем, какие существуют варианты и как правильно их монтировать.

  1. Предпочтительные варианты
  2. Компоновка деревянных полов
  3. Применение электрических систем
  4. Технические требования к монтажу
  5. Монтаж с бетонной стяжкой
  6. Монтаж без стяжки
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
