Выбираем терморегулятор для водяного теплого пола

Рейтинг популярных вариантов с электронным управлением

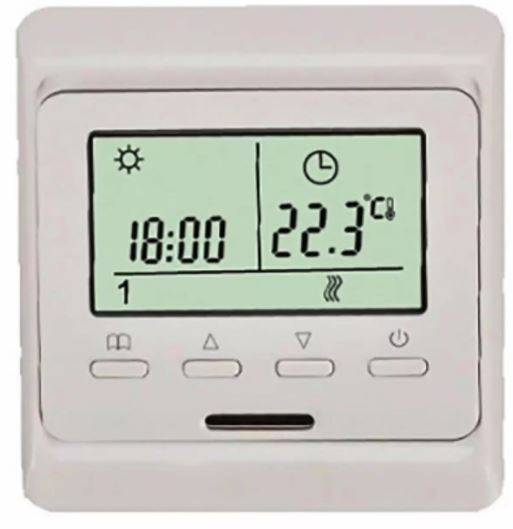

Grand Meyer HW500

Прочный корпус, информативный дисплей, простая регулировка – в этом изделии есть все необходимое для комфортного применения. Человек не испытает никаких сложностей с установкой. Устройство относится к программируемым, что дополнительное преимущество. Присутствует возможность регулировки воздуха. Максимальная выдерживаемая нагрузка – 3600 Вт, что подтверждено экспериментальным путем.

Средняя стоимость – 1 200 рублей.

Grand Meyer HW500

Достоинства:

• Прочный корпус;
• Простое программирование;
• Цветной дисплей;
• Хорошее поддержание температуры.

Недостатки:

Не выявлено.

Terneo RZ

Качественный терморегулятор с цифровой индикацией, который понравится многим пользователям. Устройство предназначено для постоянной поддержки температуры, при этом оно хорошо справляется с поставленными задачами. Вилка подключается в стандартную розетку с заземлением. Изделие следует устанавливать только внутри помещения, иначе он быстро сломается.

Средняя цена – 1 900 рублей.

Terneo RZ

Достоинства:

• Не требует никакого сложного монтажа;
• Электронное управление;
• Внешний датчик температуры;
• Защита от перегрева;
• Прочный корпус.

Недостатки:

Не выявлено.

Varmel RTC 51.716

Удобный вариант со скрытым способом монтажа, который станет хорошим решением для каждого современного дома. Минимальный и максимальный показатель температуры – 5…90 градусов, соответственно. Модель способна выдерживать высокую нагрузку (до 3600 Вт). В комплекте присутствует датчик для теплого пола. Простое управление не потребует пристального чтения инструкции, все интуитивно понятно.

Средняя стоимость – 1 700 рублей.

Varmel RTC 51.716

Достоинства:

• Качественное изготовление;
• Надежность;
• Прочный корпус;
• Простая регулировка;
• Негромкие клавиши;
• Возможность подключения к теплому полу на воде.

Недостатки:

Не выявлено.

Рейтинг терморегуляторов

Чтобы правильно выбрать терморегулятор, сначала определяются с его предназначением. То есть, для какого устройства, условий он предназначается. В рейтинг попали номинанты для обслуживания полов с подогревом, батарей отопительной системы жилища, инкубаторов с домашней птицей, холодильников, а также для аквариумов. При отборе специалистами оценивались следующие критерии:

• Конфигурация прибора – механическая, программируемая, цифровая;
• Датчик – встроенный, выносной;
• Мощность – желательно выбирать с запасом;
• Тип питания – от электросети, от батареек;
• Метод установки – накладка, встраивание;
• Дополнительный функционал – разные режимы, программирование, защита.

Лучшие экономичные обогреватели

Процесс монтажа трубопровода на бетонном основании

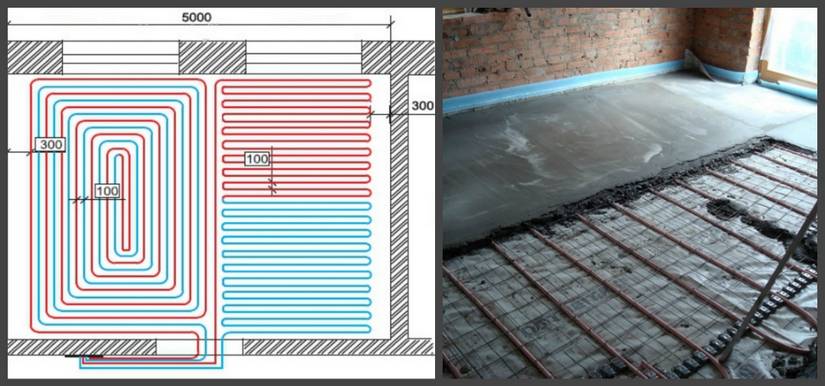

Для начала у вас должна быть нарисована схема, по которой вы будете укладывать трубы теплого пола. Далее производятся такие работы:

• Демонтаж старого напольного покрытия и тщательная уборка основания. При надобности заделайте все щели и устраните все изъяны на основании. Если есть существенные перепады по высоте, от них тоже нужно избавиться. Для этого, скорее всего, придется сделать стяжку.
• Настил гидроизоляции. В этом случае лучше использовать полиэтиленовую пленку. Учтите, что ее толщина должна составлять 250 мкм. Отдельные полотна материала нужно соединять строительным скотчем. Куски пленки необходимо настилать внахлест. Кроме того, не следует забывать о напуске на стены (10 см).
• Монтаж демпферной ленты. Она крепится по всему периметру комнаты. Этот материал позволит защитить стяжку от температурных деформаций.
• Обустройство теплоизоляции. Если вы планируете обустраивать теплый пол на первом этаже дома, то этот слой может быть достаточно толстым, не менее 5 см. Для остальных помещений достаточно 2-сантиметрового слоя. Для обустройства теплоизоляции можно использовать пенофол.

Укладка армирующей сетки и крепление труб. Здесь понадобится нарисованная ранее схема размещения контуров. Учтите, что размер ячеек сетки не должен превышать 15*15 см. Теперь можно монтировать сам теплый пол. Шаг между трубами может колебаться от 7 до 30 см. Крепить их к сетке следует пластиковыми хомутами. Учтите, что крепление не следует затягивать слишком туго, ведь трубам свойственно расширяться при нагревании. В местах наличия компенсационных швов на конструкцию следует надеть гофрированные элементы

Во время монтажа обратите внимание на шаг между трубами у наружных стен: он должен быть уменьшен, ведь в этой области теплопотери больше.
Подсоединение системы к коллектору. Для того чтобы теплый пол работал максимально эффективно, его нужно правильно подключить к подающему и возвратному коллектору.
Опрессовка конструкции

На этом этапе вы обязаны провести проверку всей системы, которую необходимо включить

Благодаря этому действию вы сможете проверить конструкцию на работоспособность. Выдержка должна быть не менее суток. Рабочее давление в трубах системы теплого пола должно составлять 3-4 бар.
Заливка стяжки. Ее толщина должна составлять 5-7 см. Раствор вы можете готовить сами или же можете использовать специальные строительные смеси, которые нужно развести обычной водой. Заливка производится на трубы под давлением.
Укладка финишного напольного покрытия. Делать это можно не ранее, чем через месяц. При этом до монтажа облицовки систему нужно снова проверить.

На этом этапе вы обязаны провести проверку всей системы, которую необходимо включить. Благодаря этому действию вы сможете проверить конструкцию на работоспособность. Выдержка должна быть не менее суток. Рабочее давление в трубах системы теплого пола должно составлять 3-4 бар.
Заливка стяжки. Ее толщина должна составлять 5-7 см. Раствор вы можете готовить сами или же можете использовать специальные строительные смеси, которые нужно развести обычной водой. Заливка производится на трубы под давлением.
Укладка финишного напольного покрытия. Делать это можно не ранее, чем через месяц. При этом до монтажа облицовки систему нужно снова проверить.

Беспроводные радиоуправляемые термостаты

Еще более дорогостоящие, чем электронные программируемые, радио термостаты устанавливают редко. Используют в домах, где принято решение не использовать электрические кабели.

Команды сервоприводам подаются с помощью радиосигналов. Происходит это следующим образом. Сигнал от датчиков для водяного теплого пола поступает на радио термостат. Он перенаправляет их радио контролёру. Цепочка радиосигналов приводит к механизму подачи горячей воды. Цена такой аппаратуры высокая из-за того, что приёмники и передатчики установлены на каждом этапе передачи радиосигналов.

Ремонт такой системы, если она выйдет из строя, дорогостоящий.

Температура на разных покрытиях пола

Какие напольные покрытия выбрать, чтобы не ошибиться? Ведь необходимо не только поддерживать комфортную температуру, но и обеспечивать безопасность для собственного здоровья.

Рассмотрим основные материалы, чаще всего используемые для финишной отделки пола.

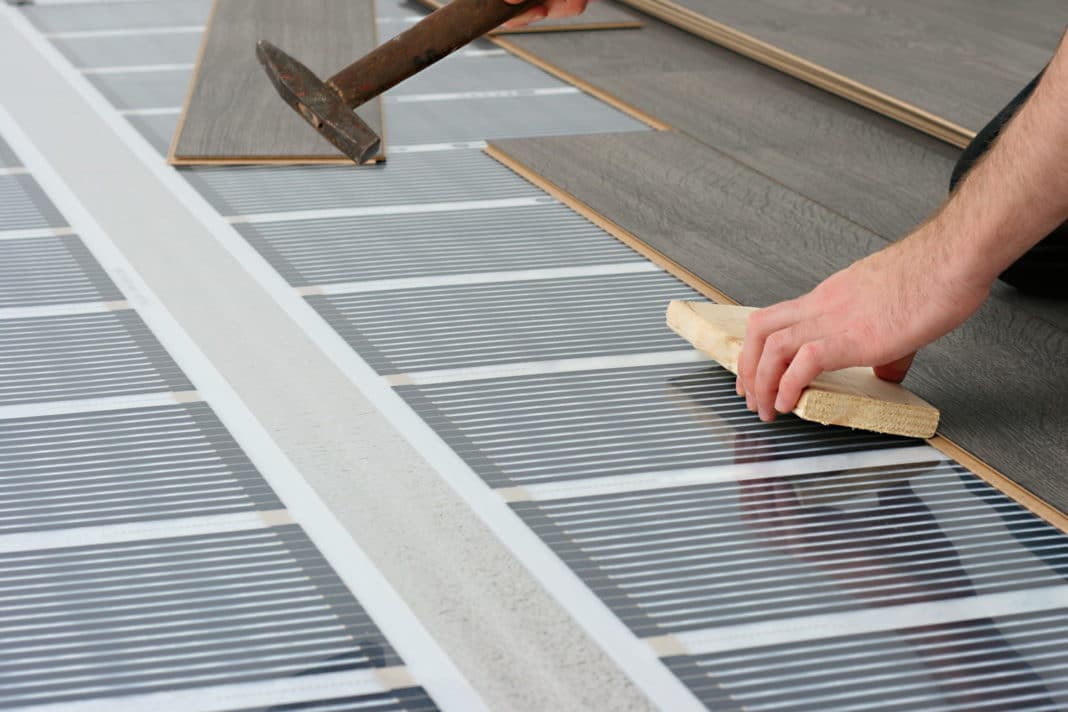

Выбирая ламинат в качестве чистовой отделки пола, необходимо принимать во внимание его особенности. Ламинатную доску разрешается стелить, когда нагревательные элементы системы отопления смонтированы равномерно по всей площади комнаты, и температурный режим нагрева не выше 27 – 30 градусов. Приобретая такой материал, следует выбирать класс от 32 и выше, с оптимальной толщиной доски в 8 – 10 мм

Производитель на упаковке материала ставит маркировку, подтверждающую сочетание ламината с теплым полом. Линолеум и покрытия на виниловой основе отличаются эластичностью и устойчивостью к воздействию воды. Для теплого пола лучше всего использовать тонкие материалы, не имеющие утеплительной основы. Покрытие не будет менять свои свойства, если оптимальный режим прогрева не превысит 27 градусов. Выбирая ковролин для пола с подогревом, старайтесь приобрести натуральные изделия, потому что нагретая синтетика начинает выделять вредные для организма вещества. Если на полу лежи ковролин, о рабочую температуру теплого пола можно поднять до 30 градусов. Старайтесь использовать коротковорсовый ковролин, так как длина ворсинок оказывает влияние на тепловую проводимость. Пробка доказала свою неэффективность. Но если ваш выбор склонился именно в ее пользу, то на теплый пол лучше всего постелить бесклеевое покрытие. Пол из натуральной древесины нагревают до 27 градусов, так как от более жаркого режима дерево начинает рассыхаться. В таких случаях рекомендуется отрегулировать работу системы с таким расчетом, чтобы уровень был не выше 2/3 о общей мощности. И помните, что сразу после укладки пола отопление включается постепенно, режим прогрева наращивается в течение нескольких дней

Приобретая такой материал, следует выбирать класс от 32 и выше, с оптимальной толщиной доски в 8 – 10 мм. Производитель на упаковке материала ставит маркировку, подтверждающую сочетание ламината с теплым полом. Линолеум и покрытия на виниловой основе отличаются эластичностью и устойчивостью к воздействию воды. Для теплого пола лучше всего использовать тонкие материалы, не имеющие утеплительной основы. Покрытие не будет менять свои свойства, если оптимальный режим прогрева не превысит 27 градусов. Выбирая ковролин для пола с подогревом, старайтесь приобрести натуральные изделия, потому что нагретая синтетика начинает выделять вредные для организма вещества. Если на полу лежи ковролин, о рабочую температуру теплого пола можно поднять до 30 градусов. Старайтесь использовать коротковорсовый ковролин, так как длина ворсинок оказывает влияние на тепловую проводимость. Пробка доказала свою неэффективность. Но если ваш выбор склонился именно в ее пользу, то на теплый пол лучше всего постелить бесклеевое покрытие. Пол из натуральной древесины нагревают до 27 градусов, так как от более жаркого режима дерево начинает рассыхаться. В таких случаях рекомендуется отрегулировать работу системы с таким расчетом, чтобы уровень был не выше 2/3 о общей мощности. И помните, что сразу после укладки пола отопление включается постепенно, режим прогрева наращивается в течение нескольких дней.

Температура теплого пола под ламинат должна быть не выше 27-30 градусов

Зачем нужен терморегулятор для теплых полов

Регулированию подлежат все контуры индивидуально. При наличии нескольких помещений, а также нескольких отдельных контуров в одном помещении, задача усложняется. Ее нельзя решить обычными методами – регулированием напора теплоносителя вручную.

Во-первых, системы отопления инерционны. С момента поворота вентиля до стабилизации установившегося значения температуры пола проходит определенное время. Если степень нагрева пользователя не устраивает, придется снова идти и крутить вентиль. А если их много?

К тому же на ощущение комфортной температуры влияют и дополнительные факторы. Общая температура в помещении, наличие сквозняков при его проветривании требуют постоянного внесения корректировок. При недостаточной теплоизоляции пола и стен работа систем отопления зависит от погодных условий. На все это трудно оперативно реагировать владельцу теплого пола.

Коллектор для домашнего отопления

Во-вторых, постоянные резкие действия по ручной регулировке могут приводить к образованию воздушных пробок в системе. При этом часть ее перестает функционировать целиком.

И, наконец, в-третьих: при ручном регулировании никому не придет в голову, уходя на работу, уменьшить температуру, чтобы сэкономить. Ведь по возвращении процесс настройки придется начинать сначала. Даже если запомнить положение вентилей, после месяца таких регулировок владелец смириться с неизбежными потерями и перестанет заниматься экономией.

Ручная регулировка коллекторов ТП

Наиболее простой, хотя и затратный по времени способ настройки – это регулировка температуры теплого пола с использованием ручных вентилей. Задача несколько упрощается с установкой на гребенку расходомеров (ротаметров).

Расходомеры упрощают дозировку количества циркулирующего теплоносителя (расхода) в одном отдельно взятом контуре системы теплого пола. В случае группового контроля температуры, по всему коллектору, ротаметр может также использоваться для балансировки поступления теплоносителя (сглаживания разницы в гидравлических сопротивлениях) по петлям различной длинны.

Основные элементы расходомерного клапана, это:

• корпус с запорно-регулирующим клапаном. Он вкручивается в соответствующее техническое отверстие коллектора;
• колба из прозрачного пластика или стекла с нанесенной шкалой;
• поплавок указатель, позволяющий визуально контролировать расход жидкости через ротаметр.

Ручная регулировка коллектора теплого пола осуществляется путем прикручивания/откручивания ручных вентилей или настройкой пропускной способности расходомеров.

Последовательность ручной настройки температуры теплого водяного пола

В начале настроечных операций необходимо убедиться, что трубопроводы системы ТП (вторичного контура) полностью заполнены теплоносителем и не имеют воздушных пробок. Их наполнение осуществляется вслед за основной системой отопления (первичным контуром). В это время вся запорно-регулирующая арматура на коллекторах должна быть закрыта.

После открытия коренных кранов на подачу и обратку распределителей для теплого пола, последовательно открываются запорные устройства на каждой из петель. Стравливание воздуха осуществляется через краны Маевского или автоматические воздухоотводчики гребенок. Заполнение очередной ветки рекомендуется выполнять, только после полного заполнения предшествующей и её гарантированного обезвоздушивания.

Завершив заполнения первой петли необходимо включить теплонасос вторичного контура отопления и прогнать теплоноситель по его системе. Эффективность циркуляции жидкости проверяется встроенными или накладными термометрами. В крайнем случае, можно просто одновременно приложить руки к трубам подачи и обратки – они должны быть теплым, но с небольшой разницей в нагреве.

Заполненную первую петлю, следует отсечь с обоих концов от коллекторов, используя локальную запорно-регулирующую арматуру. Затем, вышеперечисленные действия осуществляются со следующей петлей.

После последовательного заполнения всех контуров ТП, их запорные устройства открываются, а теплонасос включается в рабочий режим. Температура теплого водяного пола настраивается через подачу теплоносителя в каждую его ветку.  Она устанавливается изменением расхода жидкости (вентилем либо ротаметром), а контроль осуществляется по изменению градиента температур между подающим и обратным потоком. В конечном итоге, эта разница для различных контуров должна оказаться одинаковой, в пределах 5-150С. Чем длиннее петля, тем интенсивнее будет остывать теплоноситель и тем больший расход его требуется.

Для контроля правильности регулировки теплого водяного пола рационально, использовать бесконтактные лазерные или контактные электрические термометры. Их монтаж для замера температуры труб подачи и обратки поможет сократить время получения результата изменения настроек с нескольких часов до 10-15 мин.

Как регулировать температуру водяного пола

Самый распространенный и удобный способ организации водяного подогрева пола — подсоединение отопительных контуров через коллектор. Он и используется чаще всего. На это устройство заводятся оба конца труб: один на подающую гребенку, второй — на обратную. На вход каждого контура поступает теплоноситель одинаковой температуры. Но длина контуров обычно разная, что приводит к нагреву до разных температур, да и температуры в каждом помещении нужны разные. Так в ванной комфортной считается +25oC или даже выше, а в общих +20 oC или максимум +22 oC. Изменение температурных характеристик возможно только при помощи  изменения количества поступающего в контур теплоносителя.

К подобному коллектору подключаются петли водяного теплого пола

В самом простом варианте в коллекторе на вход или выход устанавливают регулирующие вентили. Поворачивая их головки можно изменять количество поступающего в каждый контур теплоносителя. Ориентироваться при этом приходится только на ощущения, что не всегда удобно. Схема действий в этом случае простая, но многоступенчатая: подкрутили, подождали некоторое время (пока прогреется или остынет пол), оценили результат, снова подкрутили, и т.д. Так как температура на улице редко отличается стабильностью, крутить вентили приходится часто.

Для облегчения задачи на входе ставят расходомеры, при помощи которых легче выравнивать температуру. Но при этом краны приходится также крутить вручную и контролировать кондиции также самостоятельно.

Для механизации и автоматизации процесса используют специальные устройства: термостаты и сервоприводы. Термостаты — контролирующие и управляющие устройства, сервоприводы — исполнительные. Сервоприводы устанавливаются в каждый контур на гребенке подачи теплоносителя. Их функция — по команде уменьшать или увеличивать количество теплоносителя, поступающего в отопительный контур. Термостаты для водяного теплого пола стоят обычно в каждом помещении, где установлен такой тип отопления. Они связаны с соответствующими сервоприводами и подают им управляющие сигналы.

Одна из схем регулирования температуры водяного теплого пола

Регуляторы могут контролировать температуру пола, или температуру воздуха. Следить за температурой воздуха приходится в том случае, если подогрев пола — единственный вид отопления. Если он служит для повышения комфорта, то именно степень нагрева поверхности под ногами и нужно проверять. Есть модели, которые могут отслеживать сразу два показателя. В этом случае обычно основной критерий оценки — это состояние воздуха, а температура пола — вторичный.

Как работает регулятор теплого пола? На корпусе устройства задаете требуемую температуру (воздуха или пола в зависимости от модели). При отклонении на один градус в ту или другую сторону на сервомоторы подается команда, по которой поступление теплоносителя увеличивается или уменьшается. В результате через какое-то время температура возвращается к норме.

Принцип работы несложен, но эффективен: требуемые параметры поддерживаются стабильно, но нужно принимать во внимание инерционность системы. Если трубы уложены в стяжку, то должно пройти какое-то время, чтобы ситуация поменялась: требуется прогреть или остудить весь массив. В случае с настильными системами инерционность меньше, и изменения происходят быстрее

В случае с настильными системами инерционность меньше, и изменения происходят быстрее.

Для регулировки температуры нужен коллектор, термостат и сервопривод

Стоит ли устанавливать автоматику?

Если полноценную работу тёплого пола может обеспечить обычный насосно-смесительный узел, который делает прогрев пола равномерным и создает комфортную температуру, тогда нет надобности в монтаже дополнительной регулирующей аппаратуры. Так думают многие. Однако если установить автоматику, это сэкономит денежные затраты на электрической энергии или на нагреве теплоносителя. Другая причина, которая говорит в пользу установки автоматического контролёра, – это напольное покрытие.

Дело в том, что паркетные или ламинированные доски, которые сегодня часто используют для устройства напольного покрытия, нуждаются в умеренной температуре (до 26 градусов), если она окажется слишком высокой, паркет или ламинат под её воздействием деформируется

Поэтому очень важно установить регулятор, который оборудован температурным датчиком

Как правильно выбрать терморегулятор для тёплого пола, вы узнаете, посмотрев это видео:

Основные критерии выбора

Выбирая модель нового терморегулятора, необходимо обратить внимание на некоторые ключевые моменты:

• выбор конфигурации прибора зависит от предпочтений потребителя и его финансовых возможностей – механический, программируемый или цифровой;
• подбор для конкретной ситуации выносного либо встроенного датчика;
• мощность приобретаемого прибора должна превышать мощность системы теплого пола на 15-20 %, это послужит гарантом продолжительного срока службы терморегулятора;
• метод установки накладных приборов отличаются от встраиваемых;
• выбор внешнего дизайна и цветового решения остаются за потребителем;
• не каждый пользователь в состоянии разобраться в сложных инструкциях по программированию прибора.

Ниже представлена таблица, демонстрирующая некоторые технические характеристики популярных моделей терморегуляторов.

Производитель	Модель	Тип	Монтаж	Датчик
	Roomstat ТР 520	Электронный, программируемый	Встраиваемый	Для пола
	ТР 730	Цифровой	Встраиваемый	Для пола
	RTR-E 6121	Механический	Встраиваемый	Для пола
	Д-535 ELKO	Электронный	Встраиваемый	Для пола и воздуха

Какие бывают датчики?

Датчики, тестирующие температурные показания, подразделяются на две категории:

1. Двухуровневый датчик, считается более экономичным, благодаря контролю температурных показателей и самого пола, и воздушного пространства в комнате. В случае достижения одного из датчиков заданного предела, он срабатывает на отключение.
2. Инфракрасный датчик, обладает способностью передавать информацию на расстоянии. Его, как правило, используются в комнатах с повышенной влажностью, где сам термостат может быть расположен в другом месте и не подвергаться негативному влиянию высокой влажности.

Конструкция датчика включает в себя чувствительный элемент и схему сигнальных преобразователей. Существует несколько типов датчиков.

Подразделение происходит по виду сигнала, передающегося контрольному блоку, и представлено тремя типами:

• аналоговый датчик;
• цифровой датчик;
• комбинированный датчик.

Принцип работы аналогового базируется на соответствии определенного параметра температуры определенному электрическому параметру. То есть, при достижении в отопительной системе какой-то пограничной температуры датчик выдает определенный электросигнал.

Принцип работы цифрового датчика основан на чередовании импульсов амплитуд и пауз между амплитудами

Преобразователь комбинированного вида, делающий датчик универсальным и позволяющий ему работать с любыми устройствами, выдает на выходе цифровые и аналоговые сигналы.

По принципу расположения, датчик может иметь встроенную схему (объединенным в один корпус с контролирующей и управляющей системой) или выносную (соединенным кабелем с контрольным устройством).

Экономичность терморегулятора

В маленьких помещениях, например, в ванной, как правило, хороши терморегуляторы для теплого пола механические или электронные с минимальным набором функций.

В больших, напротив, наибольший эффект будет достигнут при установке программируемого терморегулятора, позволяющего внедрить гибкий режим в работу обогревающей системы.

Практика показывает, что программируемые терморегуляторы способны сэкономить до 65 % затрат на электроэнергию, используемую на систему теплых полов.

Виды и краткие характеристики терморегуляторов

Промышленные компании освоили производство широкого спектра различных терморегуляторов, что позволяет управлять в атомном режиме всеми системами водяного обогрева пола.

1. Механические терморегуляторы.

   Самые простые, дешевые и надежные устройства. Имеют защитный кожух из прочных пластиков. Температура регулируется поворотом термостатической головки, приборы не требуют больших затрат на обслуживание. Температура подбирается поворотом специального диска со шкалой градации.















   На некоторых моделях установлен кран полного включения/отключения работы системы. Недостаток – требуется постоянный контроль температуры, изменение показателей производится только в ручном режиме. Недобросовестные производители могут выпускать устройства, некорректно показывающие температуру. Практики советуют во всех случаях проверить их показания с установленным точным термометром. Если данные существенно отличаются, то регулировку нужно выполнять с учетом разбежностей.

2. Дистанционными сенсорными. Настройка параметров выполняется с помощью сенсорной панели, могут управляться дистанционными пультами. Более современные модели, значительно облегчают контроль температуры. Имеют несколько параметров регулировки. Надежность и безопасность эксплуатации во многом зависят от производителя. Не стоит экономить, реальные потери могут намного превышать разницу в цене.

3. Обыкновенные электронные. Функциональные возможности почти не отличаются от сенсорных. На корпусе есть небольшой экран и набор кнопок для создания программы функционирования теплого пола.

4. Электронные программируемые. Одни из самых сложных, позволяют создавать программу работы отопительной системы на неделю и по времени суток.

   Это позволяет поддерживать комфортную температуру в помещениях только во время присутствия людей, в остальной период отопление переводится в режим дежурного пользования. За счет таких возможностей существенно уменьшаются финансовые потери на содержание помещений в отопительный период. Устройства при желании можно подключать к системе «умный дом», экономия тепла достигает 30%. Кроме того, пользователи могут увеличивать температуру в комнатах ко времени своего прихода, пребывание в помещениях становится более комфортным.

   Программируемые терморегуляторы могут одновременно контролировать несколько отдельных систем водяного обогрева пола. Недостатки: высокая стоимость и сложность регулировок, работы по монтажу, регулировке и пуску должен выполнять только специально обученный мастер. Перед началом эксплуатации необходимо внимательно изучить прилагаемую инструкцию, грубые нарушения правил пользования могут вывести дорогостоящую аппаратуру из строя.

5. Радиоуправляемые. Используются редко из-за неоправданно высокой стоимости. По своим техническим возможностям ничем не отличаются от вышеописанных, а цена может возрастать в разы. Отличие – управление сервомеханизмами выполняется не через кабели низкого напряжения, а при помощи радиосигналов. Радиотермостат принимает показатели датчиков и передает их на радиоконтроллер. Последний после обработки данных направляет радиосигналы на механизмы привода подачи теплой воды. Каждый аппарат имеет собственный приемник и передатчик, что значительно увеличивает цену. Кроме того, это усложняет проведения ремонтных работ, большинство деталей приходится полностью заменять новыми. Монтировать такие терморегуляторы целесообразно в элитных помещениях, в которых наличие внешних токопроводящих кабелей не приветствуется владельцами.

Аналоговый терморегулятор теплого пола

Аналоговый — самый простой и самый дешевый в линейки терморегуляторов. Имеет широкое распространение, из-за своей цены. Как правило, даже брендовые аналоговые терморегуляторы стоят не дороже 700 — 2000 рублей. Но они и самые простые, с ограниченным функционалом Обычно это — кнопка включения температуры, и колесико установки температуры. То есть выставляете колесико на определенную температуру и включаете его. Терморегулятор будет нагревать теплый пол и отключаться, никаких тонких настроек нет. Также внешний вид этого терморегулятора, навивает технику прошлого века, просто «белая коробка».
