Трубы для дымохода каждый случай индивидуален

Асбестовое изделие – «уйди, старушка, я в печали»

Асбестовые трубы на протяжении длительного времени красовались в ослепительных лучах славы, но, к сожалению, или, к счастью, популярность их угасла с приходом инновационного сырья. Разумеется, у них есть плюс – это низкая цена. На этом все. Зато минусов целая куча. Они таковы:

• малый срок эксплуатации;
• образование конденсата, разрушающего стенки изделия;
• подверженность растрескиванию;
• образование подсоса, что способствует значительному ухудшению тяги и проникновению продуктов горения в помещение;
• содержание в составе опасных для окружающей среды веществ;
• скопление чрезвычайно огромного количества сажи, поскольку стенки не отличаются гладкостью;
• подверженность возгоранию, что чревато мощным взрывом.

Специалисты рекомендуют отказаться от покупки асбестового сырья для возведения дымохода. Нет, если, конечно, надоело жить, пожалуйста. Я хочу отметить, что этот вид труб никогда не предназначался для строения канала, выводящего продукты горения наружу. Их производили для нужд сельского хозяйства.

В период повального строительства частных домов, когда в стране царствовал массовый дефицит, в ход пошли асбестовые варианты. Противников было много. Ну, что поделать? Дефицит он и в Африке дефицит. А возводить жилища нужно было. Однако сегодня, уважаемые читатели, инновационных материалов, известных долговечностью, износостойкостью, эстетичностью и безопасностью, уйма.

Сфера применения дымоходов на основе асбестовых труб – от газовых колонок до газовых котлов. Категорически запрещается использовать трубы для сооружения дымоходов для твердотопливных котлов, печей и каминов.

Таким образом, друзья, асбестовый материал не заслуживает внимания. Поэтому настоятельно советую отказаться от приобретения этой продукции.

Конструктивные различия дымоходов

Печные трубы могут показаться достаточно простыми устройствами, одинаковыми, на первый взгляд, так как внешне они мало отличаются один от другого. Все различия существуют во внутреннем строении и зависят от предназначения трубы. Наиболее распространенными являются:

• прямоточный;
• прямоточный с перемычками;
• прямоточный с рассечками;
• лабиринт;
• современный металлический;
• противоточный;
• колпаковый;
• двухколпаковый.

Прямоточный относят к давнему изобретению, популярному до нынешнего времени. С тех времен не производилось никаких усовершенствований конструкции. Пользуется спросом у печников, так как строится легко, но имеет недостаток в виде большой скорости удаляемого дыма, из-за чего уходит тепло.

Прямоточные конструкции с рассечками устраивают для отведения продуктов сгорания из печей, работающих на газе. Эта схема позволяет полностью исключить возможность взрыва в случае утечки. В конструкции дым после топки вначале передвигается в горизонтальном направлении, затем в пространстве с рассечками нагревает стены печки, верхняя часть характеризуется отсутствием препятствий и газы уходят в дымоотвод.

Очень эффективно работает дымоход, в котором газы проходят путь в виде лабиринта, они замедляются настолько, что тепло не уходит на воздух, а полностью уходит на обогревание помещения. Недостаток такого устройства состоит в том, что возникают определенные проблемы при периодической чистке трубы, так как налет сажи и копоти трудно удаляется из искусственно созданных карманов.

Современные металлические дымоходы изготовить собственными руками сложно, практически невозможно. Такие конструкции делают в заводских условиях. Преимуществом является то, что трубы изготавливают из материала, адаптированного к агрессивной газовой и дымовой среде, поэтому такие трубы дольше служат по сравнению с кирпичными аналогами.

Противоточные схемы характеризуются тем, что в отличие от лабиринта пути, по которым дым уходит вниз, значительно шире, поэтому отработанные газы передвигаются с наименьшей скоростью, что позволяет максимально прогревать стенки трубы. При таком способе нагрев осуществляется равномерно.

Колпаковые схемы устраиваются по традиции в русских печах. Дым после топки поднимается к печному своду и отдает ему первоначально тепло. После остывания газы опускаются вниз и в дымоотводный канал поступают через порожек печи. Продукты сгорания перемещаются свободно, и тяга в трубе не влияет на этот процесс. Недостатком является то, что невозможно использовать нижний нагрев.

Материал и конструкция

Кирпичные

Как правило, являются элементами дымоотведения кирпичных сооружений. К металлическим печам их не пристраивают — это невозможно чисто технологически. Внутреннее сечение кирпичной печи достаточно велико, что позволяет получить большую производительность, но увеличивает опасность задувания дыма при резком порыве ветра.

Кроме того, вес кирпичной трубы может серьезно увеличить общую нагрузку на печь и потребовать изготовления собственного фундамента (до 700 кг можно установить прямо на пол, но свыше 700 — нужна собственная опорная система).

Какой дымоход установлен в Вашей бане?

ВнутреннийНаружний

Металлические

Могут быть выполнены из черной или нержавеющей стали. Они имеют круглое сечение и элементы подключения к металлическим печам. При этом, их можно использовать и вместе с кирпичными печами — часто так и поступают, чтобы уменьшить общий вес сооружения и избежать строительства собственного фундамента. Такие печи гораздо проще в монтаже, их можно приобрести в готовом виде, или изготовить из обычной трубы прямо на месте.

При этом, трубы из стали намного опаснее других разновидностей в пожарном отношении. Для снижения угрозы используют так называемую сэндвич-трубу. Это двухслойная конструкция из двух труб, вставленных одна в другую. Промежуток заполняют теплоизолятором.

Внешняя поверхность почти не нагревается, что делает использование безопасным и долговечным.

Керамические

Представляет собой очень противоречивую конструкцию. Он обладает большим количеством достоинств и недостатков, рассматривая которые очень сложно понять, хорош он или плох. Керамика выдерживает нагрев до 1000 °С и долго удерживает тепло, сохраняя стабильную тягу. Это обеспечивает безопасность — вывод угарного газа с такими трубами более надежен. Внутренняя поверхность гладкая, сажа долго не накапливается и чистить дымоход приходится гораздо реже.

Наконец, керамические трубы обладают большой долговечностью, сравнимой со сроком службы кирпичных труб. При этом, они дороже, сложнее в монтаже и герметизации, не обладают высокой прочностью. Кроме того, в продаже встречаются керамические трубы, изготовленные из разного сырья. Они обладают собственными рабочими качествами, а различить их визуально крайне сложно.

Мнение эксперта
Левин Дмитрий Константинович

Монтаж таких труб обычно доверяют профессионалам, так как самостоятельная установка может привести к ряду ошибок и плохой работе системы дымоудаления.

Асбоцементные трубы

Изготавливают из бетона, усиленного асбестовым волокном. Они выдерживают нагрев до 300 °С (свыше этого значения поднимать температуру нельзя — асбест теряет прочность и становится хрупким).

Такие трубы недороги, имеют малый вес, просты в монтаже. Это делает их популярными, хотя и недостатков у них хватает. Например, они имеют шероховатые стенки, на которые быстро налипает сажа. Просвет уменьшается, и печь начинает сильно дымить внутрь помещения.

Еще одной проблемой является пористая структура — в трубу впитывается конденсат, который зимой замерзает и разрывает материал изнутри.

Есть и чисто технологические недостатки — малое сечение, снижающее тягу, и невозможность установки ревизионного люка.

Методы расчета высоты дымовой трубы

Все индивидуальные дома должны быть оборудованы отоплением с источниками нагрева, работающего на газовом, жидком или газообразном топливе. Такие устройства оборудуются дымовыми трубами для удаления угарных газов, образующихся в результате горения топлива.

Такие котлоагрегаты способны работать только в случае, когда имеется необходимая тяга для подачи дутьевого воздуха и удаления дымовых газов. Расчет параметров газоходов выполняют исключительно высококлассные профессионалы, итоги расчетов оформляются в виде таблиц и рекомендуются к использованию во время изготовления системы дымоотвода от котлов.

Графический метод

В основании метода определения высоты дымохода относительно конька лежит теорема Пифагора. Схему строят с соблюдением габаритов и соотношений строения в доступном масштабе:

1. На готовом эскизе наносят 2 симметрические оси: конек и запроектированное место трубы.
2. Через верх кровли проводят горизонтальную линию и, применяя транспортир, к низу от нее, откладывают уклон, равный 10 градусам.
3. Намеченную линию проводят до оси симметрии трубы.
4. Усеченная линия даст требуемую величину.
5. Ее нужно вымерить и просчитать в соответствии с принятым масштабом.
6. Определенный размер и будет определять высоту.
7. Потребуется узнать обеспечивает ли принятое значение государственным нормативам.
8. План строения, если нужно, немного корректируют. Для чего ось дымопровода плавно перемещают по горизонтали, пока не будет определено оптимальное расположение дымовой трубы.

Математический метод

Данный порядок определения высоты дымохода относительно конька базируется на применении тригонометрии. Расчеты исполняют в такой очередности:

1. Рисуют эскиз фронтальной части строения в нужном масштабе. Для техников без инженерного навыка принимают наиболее подходящий масштаб – 1:100. При переводе плана в натуральные размеры считают, что 1 см равен 1 м.
2. На схеме фиксируют симметрическую ось дымоотводящейтрубы. Через верх кровли выполняют дополнительную линию и дальше ведут до ее перекрестка с трубной осью.
3. Равным образом, как в процессе графического приема чертят остроугольный треугольник в 10 градусов, приложенный к ребру конька.

Имея сведения об одном из катетов, возможно, вычислить другой, по формуле a = b*tgL. В данном случае:

• a– длинна от ребра до выхода дымоотвода;
• b – длинна от оси строения до симметрической оси дымохода;
• L -угол равный 80 градусам, восполняющий 10 градусов до 90.

Описанные способы применяются при расчетах домашних дымопроводов, которые конкретно обслуживают единственный источник нагрева. Для производственных котлоагрегатов теплопроизводительностью более 80 кВт, или нескольких таких установок рекомендуется обратиться к специалистам. Должный размер тяги может быть обеспечен только с применением подробных тепловых и аэродинамических расчетов котельного оборудования.

Высота дымохода от конька крыши скатного типа может зависеть не только лишь от правил СниП, но равным образом и от внешней и внутренней конфигурации каналов, их сечения и прочих данных, которые конкретно, обусловливают эффективность работы нагревательного агрегата и его КПД. Для организации наиболее развернутых подсчетов применят online калькуляторы, на профильных веб сайтах.

Требования к дымоходам для газовых котлов

Все требования к дымовым каналам прописаны в нормативных документах — СНиП 2.04.05-91 и ДБН В.2.5-20-2001. Их выполнение — обязательно. Если обобщить, то все можно свести к нескольким пунктам:

• Сечение (диаметр) дымохода не может быть меньше чем выходной патрубок на котле. То есть, если выход газового котла 150 мм, то дымоход должна иметь внутреннее сечение не менее 150 мм. Больше — можно, меньше — нет. В крайнем случае могут закрыть глаза на разницу в несколько миллиметров.
• Дымоход должен идти вертикально вверх. Желательно разработать конструкцию так, чтобы наклонных участков не было. В крайнем случае допускается уклон в 30°. Протяженность наклонного участка — не более высоты помещения.

• На все протяжении дымохода он не должен иметь искривлений и заужений.

• Дымоход необходимо делать из газонепроницаемых материалов.
• Стыки тщательно изолировать — они должны быть герметичными (не должны пропускать газообразные вещества и не должны пропускать влагу).
• Так как дымовые газы на выходе современных газовых котлов имеют невысокую температуру, велика вероятность образования конденсата. Потому при устройстве дымохода в нижней его части необходимо предусмотреть конденсатосборник. Это съемный стакан из стойких к химическим веществам материалов. Лучший вариант — конденсатосборник из нержавеющей стали, более дешевый — пластиковый. Оцинкованная сталь — более дешевый вариант, но быстро разрушается.
• Дымоход для газового котла в частном доме должен иметь такую высоту, которая будет обеспечивать хорошую тягу. Для этого он должен возвышаться на 50 см над коньком крыши, если выводится в непосредственной близости от нее.
• На верхушке трубы желательно установить защитный козырек — зонтик. Он защищает трубу от засорения и попадания осадков.

Это основные требования. Их выполнять обязательно. Они обеспечивают требуемую степень безопасности. Ведь то, что выхлоп газового котла не имеет цвета, не значит, что он безвредный. Потому всем моментам обеспечения безопасности необходимо уделить максимум внимания.

Отделка трубы

Если ни дымоход, ни кровельное покрытие крызой не комплектуются, например, крыша покрыта шифером, а дымоход построен из кирпича, проём в кровле приходится герметизировать при помощи так называемой отделки. В сущности, это та же крыза, только изготовленная своими руками из полос оцинкованной стали шириной 40 см. Полосы сгибают так, чтобы верхней частью они прилегали к трубе, а нижней — к покрытию кровли. Соединяют их пайкой или посредством фальцев.

Сверху на отделку укладывается буртик из цементно-песчаного раствора, причём со стороны конька делается клин, который будет рассекать стекающий поток воды и направлять его в обход трубы. Также применяют глиняный раствор.

Весьма популярной среди владельцев круглых дымоходов является универсальная крыза Master Flash. Универсальность её объясняется эластичностью материала — деталь изготавливается из особой резины или силикона. Диапазон рабочих температур весьма широк: от -74 до +260 oC. Крыза обтягивает трубу за счёт собственной упругости, поэтому для облегчения монтажа дымоход можно смазать маслом или шампунем.

Универсальное приспособление для герметизации прохода через кровлю имеет резиновое или силиконовое основание, которое может принимать форму кровельного покрытия

Крепят устройство Master Flash к покрытию саморезами, которые ввинчиваются с шагом 35 мм. Для уплотнения щелей в местах примыкания также применяется герметик, который нужно наносить достаточно обильно.

Стоит Master Flash всего около 1,5–2 тыс. руб. Само приспособление не нуждается в обслуживании, тогда как отделку из цемента или глины придётся периодически подправлять.

Стальной дымоход при высоте над кровлей более 1,2 м нужно зафиксировать растяжками. Для этого на оголовке крепится специальный хомут с тремя равноудалёнными друг от друга проушинами — к ним и нужно прикрутить растяжки. Свободный конец каждого троса нужно закрепить на любом прочном и неподвижном предмете из имеющихся на крыше.

Если дымоход имеет надкровельную часть длиной более 1,2 м, его закрепляют на крыше при помощи растяжек

Наружную часть кирпичного дымохода желательно облицевать. Для этого хорошо подходит клинкерная плитка или облицовочный кирпич из того же материала. Оформленная таким образом труба хорошо сочетается с любым видом кровельного покрытия, при этом грязь на ней будет незаметной.

Более доступный вариант — оштукатуривание. Но нужно учесть, что такая облицовка уступает клинкерной в долговечности. Чтобы сделать штукатурку более устойчивой к воздействию атмосферных факторов и тем самым продлить срок её службы, можно применить окрашивание краской на основе силикона. Можно нанести вместо обычной более стойкую, но и более дорогую акриловую или силиконовую штукатурку.

Надёжно защитит кладку дымохода и цементно-волокнистая плитка. Она обладает необходимой прочностью, не пропускает воду и не разрушается под действием УФ-излучения. Плитка разнообразна не только по цвету, но и по фактуре: наряду с гладкими выпускаются разновидности с рельефной поверхностью.

Если кровля покрыта сланцем, то этот же материал можно использовать и для облицовки дымохода.

Как видно, перечень материалов, пригодных для изготовления дымохода, достаточно обширен. Но общее для всех правило остаётся неизменным: какой бы вариант ни был выбран, необходимо до мелочей изучить технологию монтажа системы дымоудаления. Ведь это крайне ответственная часть теплогенератора, и если при её устройстве будут допущены ошибки — не только здоровье, но и жизнь жильцов подвергнутся опасности.

Виды конструкций

В любом частном доме, где есть камин, нужно устанавливать дымоход. Сначала необходимо решить, как он будет расположен внутри помещения, составить чертеж трубопровода, выбрать вид трубы.

Чугунный

Дымовая труба из чугуна — популярная альтернатива кирпичным конструкциям. Трубопровод их чугуна дешевле кирпичного, но преимуществ у этого материала меньше чем недостатков. Минусы:

• большая масса отдельных элементов;
• материал не выдерживает воздействия агрессивных кислот;
• стенки трубок быстро прогорают;
• на стенках скапливается большое количество конденсата, который будет стекать в топочную камеру.

Трубопроводы из чугуна недолговечны. Их устанавливают, чтобы сэкономить, уменьшить общие затраты.

Чугунный дымоход (Фото: Instagram / medveddurak)

Кирпичный

Классический способ сборки дымоходов — кирпичная кладка.  Преимущества:

• долговечность, надежность;
• высокая прочность конструкции;
• хорошая теплоотдача материала;
• устойчивость к высоким температурам;
• привлекательный вид.

Недостатки:

• высокая цена.
• разрушение при воздействии кислот;
• большой вес готовой конструкции;
• быстрое накапливание сажи на кирпичных стенках.

Чтобы минимизировать недостатки кирпичных конструкций, внутри них часто устанавливают металлические трубы.

Стальной

Очень популярны трубы из нержавеющей стали. Они подходят для систем, которые постоянно подвергаются изменяющимся условиям окружающей среды, высоким температурам, воздействию влаги. Преимущества:

• высокий показатель герметичности.
• привлекательный вид;
• большой ассортимент;
• на металлических стенках не образуется ржавчины;
• на трубах медленно скапливается сажа;
• малая масса, простой монтаж.

Стальной дымоход (Фото: Instagram / masterskaiagrigorevyh)

Из бетона

Бетонные трубопроводы для отвода дыма редко встретишь в частных домах. Связано это со сложностями в проведении монтажных работы. Из-за большой массы трубопровода нужно сооружать отдельное основание, ожидать пока бетонный раствор застынет. Только после застывания можно демонтировать деревянную опалубку.

Из асбоцемента

В прошлом веке асбоцементные трубы получили высокую популярность. Этот материал был дешевле металла, кирпича. Сначала асбоцементные трубки не применялись для сборки дымоходов, но после распада Советского Союза у многих людей не хватало средств на устройство трубопроводов для отвода дыма из других материалов.

Недостатки:

• быстро разрушаются при длительном воздействии влаги;
• на шероховатых поверхностях скапливается сажа;
• материал начинает гореть при температуре свыше 300°C.

Трубы из асбестоцемента подойдут для изготовления временных систем.

Из стеклокерамики

Инновационный материал для изготовления дымоходов. Для изготовления стеклокерамических дымоходов используют термостойкие компоненты. Преимущества:

• аккумуляция тепловой энергии;
• высокая устойчивость к частым перепадам температуры;
• стойкость к воздействию конденсата;
• долговечность, надежность.

Дымоход из стеклокерамики (Фото: Instagram / pechi43.ru)

Какой дымоход лучше?

Чтобы понять, как выбрать дымоход, нужно рассмотреть материалы. Каждый из них имеет свои эксплуатационные особенности, ценится в разных условиях. Один из популярных видов конструкции — сэндвич трубы. Это многослойные элементы трубопроводов. Внешний, внутренний слой изготавливаются из металла. Прослойка между сталью заполняется негорючим материалом.

Промышленные дымоходы

Какие трубы можно использовать для дымоходов промышленного назначения? Как и в частных домах, дымовые трубы на промышленных объектах используются для вывода наружу продуктов сгорания топлива. Но к ним выдвигаются более строгие требования из-за повышенной нагрузки. В промышленных дымоходах трубы должны быть внутри полностью гладкими. В таком случае на них будет меньше оседать сажа и иные вещества.

Важная информация. Для дымоходных труб промышленного назначения требуется регулярное обслуживание. В противном случае их эффективность будет со временем снижаться. Такие трубы нужно регулярно очищать от сажи и пыли, особенно тогда, когда закончился отопительный сезон.

Довольно редко промышленные дымоходы для котлов любого типа изготавливаются из металла. Исключение составляют строения, высота которых не превышает 30 метров. Такие конструкции еще называют самонесущими. В целом, популярны металлические дымовые трубы, которые себя хорошо зарекомендовали при эксплуатации. Для металлических труб для дымохода требуется утепление. Если дымоход многоствольный, то изоляция выполняется для каждого ствола.

Если планируется возведение дымохода от 30 до 80 метров, то лучше всего использовать кирпич. Более высокие конструкции изготавливаются уже из бетона либо железобетона. Промышленные дымоходы могут включать в себя светоограждения, молниеуловители, а также площадки для обслуживания.

Дымоходы на производстве еще используют для создания тяги в котельных агрегатах. Это становится возможным благодаря разнице в степени нагрева газа и окружающей среды. В таких условиях образуется тяга, продукты сгорания направляются вверх.

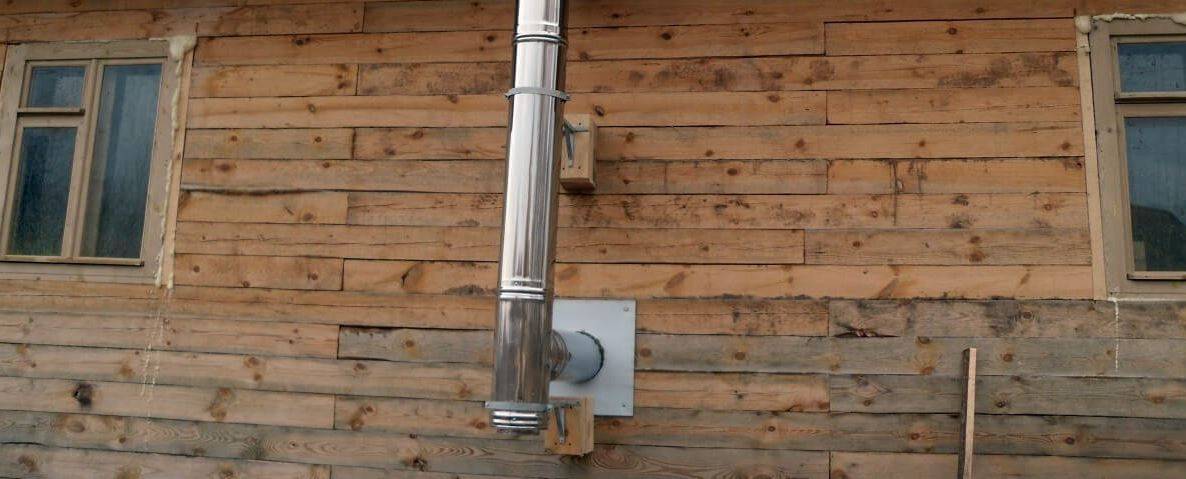

Обзор особенностей “сэндвич”-дымохода из нержавеющей стали

Дымоходная нержавеющая труба типа “сэндвич” представляет собой двустенную утеплённую конструкцию. Ее главным плюсом перед одностенным аналогом выступает великолепная теплоизоляция. Дополнительными преимуществами являются:

• отсутствие норм пожарной безопасности;
• возможность эксплуатации снаружи и внутри здания;
• высокий коэффициент полезного действия.

Последняя особенность обеспечивается благодаря усилению тяги в дымовом канале. Дымоходные трубы “сэндвич” состоят из следующих узлов:

• внутренний нержавеющий слой;
• теплоизоляция;
• внешний нержавеющий слой.

В качестве утеплителя в данном случае наиболее часто используется базальтовая вата. Что касается внешнего слоя, то он может быть выполнен не только из нержавеющей стали, но и более дешевого материала. “Сэндвич”-дымоотвод имеет более сложную конструкцию, однако его вес остается незначительным, поэтому установкой можно заняться самостоятельно.

Что касается теплоизолирующего слоя, то он выполняет сразу несколько функций, среди них снижение риска образования конденсата и снижение температуры внешнего слоя трубы. Что касается температуры, то эта особенность обеспечивается высокой степенью пожаробезопасности. “Сэндвич”-дымоходная труба из стали может быть использована совместно со многими разновидностями оборудования и в помещениях следующего типа:

• газовые котлы;
• печи;
• бани;
• твердотопливные котлы;
• камины;
• сауны.

Труба из оцинкованной стали – звезда рынка

Оцинкованные трубы не менее популярны, чем изделия, созданные из нержавеющей стали, поскольку обладают отменными характеристиками. В сундуке, в котором хранятся положительные моменты сырья, имеются такие достоинства:

• долгий срок эксплуатации;
• привлекательный внешний вид;
• отсутствие вредных веществ в составе;
• высокий уровень огнеупорности;
• обеспечение качественной и продуктивной тяги;
• функционирование с любым отопительным агрегатом;
• полноценная работа с любым топливом;
• противостояние накоплению сажи за счет гладкой поверхности;
• биологическая пассивность;
• химическая инертность;
• механическая прочность;
• высокая степень влагостойкости;
• простота монтажа;
• легкость в уходе.

Имеется и недостаток – высокая цена.

Дымоотвод, сделанный на основе оцинкованной стали, хорош в сочетании с газовыми котлами. Кстати, недавно была статья про коаксиальный дымоход, а он, как правило, изготавливается именно из этого материала.

Таким образом, трубы, созданные из оцинковки – с легкостью оправдают все возложенные на них надежды.

Материалы

Материал для изготовления современных дымоходов и дымоотводящих каналов для каминов выбирается с учетом требуемых свойств и эксплуатационных характеристик.

Керамика отличается сплошными достоинствами – теплоемкостью, устойчивостью к воздействию высоких температур, долговечностью, а имеет только один недостаток – самую высокую стоимость среди других материалов для дымоходов.

Устройство керамического дымохода

Нержавеющая сталь легкая, обладает устойчивостью к кислотам, легко монтируется.

«Сендвич»-трубы из стали-нержавейки с утеплителем хороши тем, что их можно использовать снаружи дома, они легко и просто монтируются, наличие утеплителя сводит образование конденсата к минимуму.

Схема дымохода сендвича

Кирпич

Его основными достоинствами являются теплоемкость и долговечность, а недостатком – большой вес, при монтаже нужно уделять особое внимание герметичности дымоотводящего канала для камина

Вариант устройства кладки дымохода для камина из кирпича

Асбестоцементные трубы считают спорным материалом. Дело в том, что правилами проведения трубо-печных работ допускается применение для дымоходов асбестоцементных труб только в тех случаях, когда температура удаляемых дымовых газов составляет не более 300 градусов Цельсия, но специалисты не рекомендуют использовать такие трубы для дымоходов.

Не используются для изготовления каминных дымоходов такие материалы как дерево, оцинкованная жесть, силикатный и пустотелый кирпич, глина.
