Обзор трубчатых радиаторов

Обзор рынка отопительных приборов

Ассортимент трубчатых стальных батарей очень широкий. Можно купить как обычный по дизайну радиатор, так и модель, которая представляет собой настоящее произведение искусства. Выбор фирм и моделей большой и разнообразный. Лучше всего покупать трубчатые радиаторы отопления российского производства: именно отечественные модели изготавливаются с учетом особенностей климата, качества местной воды, частых перепадов давления и других важных факторов.

Среди импортных моделей лучше отдавать предпочтение немецким, чешским, турецким, польским и итальянским производителям.

Чешские радиаторы

Рассматривая радиаторы отопления чешские, надо отметить хорошее качество продукции и сравнительно невысокую стоимость. Особенностью батарей чешского производства является запатентованная система установки интегрированных термостатических вентилей. Благодаря вентилю происходит регулировка температура по заранее выставленным параметрам. Среди трубчатых радиаторов чешского производства востребованы изделия Isan Atol.

Турецкие радиаторы

Неплохое качество и у турецких батарей. Но надо отметить, что в основном стальные радиаторы отопления Турция выпускает панельного типа. Цены вполне демократичные. Многие модели производятся по лицензии известных европейских производителей. Поэтому продукция в целом соответствует евростандартам качества.

Польские радиаторы

Недорогие батареи и у польских производителей. Надо отметить, что выпускает радиаторы отопления биметаллические Польша уже давно. Благодаря многолетнему опыту и усовершенствованной технологии производства, цены на отопительное оборудование низкие. В то же время технические характеристики и качество достаточно хорошие. Среди польских компаний, которые специализируются на производстве биметаллических радиаторов, можно назвать Termica.

Немецкие радиаторы

Высоким качеством отличаются радиаторы отопления трубчатые Zehnder от немецкого производителя. В зависимости от типа подключения, такие батареи могут быть разных видов: подключаемые к трубам горячего водоснабжения, для открытых систем водяного отопления и электрические.

Немецкая компания специализируется на производстве нестандартных отопительных приборов.

Есть максимально высокие и супернизкие модели. Цветовая гамма разнообразна – более 700 оттенков. Правда, стоимость на Zehnder радиаторы отопления очень высокая.

Долговечные, надежные изделия выпускает и швейцарско-германская компания Arbonia. Несмотря на замечательный дизайн, высокие технические характеристики и отличное качество, цена на радиаторы отопления Арбония вполне приемлема для российских покупателей.

Финляндские радиаторы

Привлекательным дизайном и хорошим качеством отличаются и радиаторы Purmo, произведенные в Финляндии. На радиаторы отопления Purmo цены зависят от конкретной модели и размера. Но, как правило, стоимость вполне доступная. Продукция отличается большим числом типоразмеров и способов установки. Подобрать подходящий вариант можно для любого помещения. Есть возможность заказа нетипового варианта батареи. Правда, на такие радиаторы отопления Пурмо цена будет несколько выше, чем на стандартную модель.

Китайские радиаторы

Более бюджетным вариантом можно назвать батареи Оазис китайского производства. Несмотря на доступность, изделие очень прочное, устойчиво к агрессивным веществам и не имеет ограничений в использовании. Некоторые модели изготавливаются с учетом особенностей российских теплосетей. На радиаторы отопления Оазис отзывы, как правило, хорошие. Компания также выпускает и биметаллические радиаторы отопления, о которых мы писали . Многие отмечают отличный обогрев и демократичную цену.

https://youtube.com/watch?v=r0jbGAs22l8

Понятие о трубчатых радиаторах

Современные отопительные приборы, в которых за основу взяты трубы из стали, соединенные с верхним и нижним коллекторами в секции методом сварки. Трубок в одной секции монтируют от двух до шести. А самих секций может быть любое количество. Трубки располагаются как вертикально, так и горизонтально. Вертикальные конструкции зрительно добавляют высоты потолку. Иногда их изгибают при изготовлении и получают волну. Создают угловые и полусферические формы.

Наиболее распространены стальные трубчатые батареи. Этот материал пластичен, прочен, устойчив к коррозии, легко сваривается. Также трубки производятся из меди. При этом они дороже стальных и хуже переносят перепады давления внутри сети. Встречаются биметаллические экземпляры из стали в алюминиевом корпусе. Алюминий используется в системах с низким давлением, например, в частном доме, где отопление автономное.

Лучшие из стальных радиаторов отопления трубчатых

Arbonia 2057

Стильный Arbonia 2057
Мне нравитсяНе нравится

Представляет идеальное сочетание стильного дизайна с функциональностью и надёжностью. Модель с боковым типом подключения подходит для систем автономного и централизованного типа. Пятиступенчатая обработка поверхности изделия, включающая тщательную очистку, грунтовку, порошковую покраску и высокотемпературную закалку, гарантирует длительную защиту от коррозии. Благодаря сглаженным линиям корпуса, отсутствию острых элементов, отличаются безопасностью и простотой в уходе.

Плюсы и минусы

 Гигиеничность, повышенный уровень комфорта при эксплуатации.
 Элегантные формы, стильный дизайн.
 Возможность подбора изделий разной высоты или длины.
 Улучшенная теплоотдача.
 Наличие терморегулятора.
 Долговечность.

Высокая стоимость.

Цена: от 22439 рублей.

Zehnder Charleston 2180

Оригинальный Zehnder Charleston 2180
Мне нравитсяНе нравится

Сочетает безупречное немецкое качество с оригинальным, стильным дизайном. Одно из преимуществ модели: разнообразие цветовых решений под любые интерьеры. Наличие качественного антикоррозийного покрытия обеспечивает долговечность прибора. Его гигиеничность, безопасность для здоровья подтверждена сертификатами российских и европейских контролирующих служб. По мнению многих покупателей, данные радиаторы являются эталонными среди отопительного оборудования.

Плюсы и минусы

Экологическая безопасность.
Надёжность.
Стильный внешний вид, эргономичность конструкции.
Настоящее немецкое качество.

Высокая цена.

Стоимость модели начинается от 16593 рублей.

Irsap Tesi/3 565 EL6 CL.01 T2

Модель Irsap Tesi/3 565 EL6 CL.01 T2
Мне нравитсяНе нравится

Модель сочетает элегантный, классический дизайн с улучшенной надёжностью и функциональностью. Батарея изготовлена с применением лазерной сварки, придающей максимальную герметичность её конструкции.

Благодаря отсутствию грубых внутренних швов, загрязнения не скапливаются внутри радиатора, что продляет срок его эксплуатации. Тип подключения – боковой. Максимальное рабочее давление: до 10 бар. При компактных габаритах прибор отличается улучшенной теплоотдачей.

Плюсы и минусы

Швы минимальной толщины, выполненные метолом лазерной сварки.
Улучшенные показатели теплоотдачи.
 Элегантные формы.
 Компактные размеры.
Универсальность.
 Длительный срок службы.

У прибора отсутствует терморегулятор.

Цена: от 22 800 рублей.

Трубный, стальной радиатор – преимущества и недостатки

Разнообразие цвета и форм.

Система отопления дома или квартиры организовывается не на один год, а потому любой человек будет стремиться приобрести качественные батареи. Хотите купить стальные трубчатые радиаторы отопления? Отзывы людей, которые уже пользуются данными приборами, помогут составить правильную картину и уберечь от неблагоразумной покупки.

Согласно отзывам потребителей, оборудование обладает следующими преимуществами:

  • интересный дизайн, который не навредит композиции интерьера;
  • антикоррозионное покрытие, которое убережет внутреннюю и внешнюю часть радиатора от повреждений;
  • прочность прибора, что позволяет ему выдерживать опрессовочное давление;
  • стойкость оборудование к перепадам температуры и гидроударам в контуре отопления;
  • способность радиатора переносить высокую температуру теплоносителя;
  • широкий модельный ряд и разнообразная мощность приборов.

Недостатки:

  • относительно высокая стоимость;
  • при повреждении полимерного покрытия внутренняя и внешняя часть радиатора покрывается коррозией;
  • тепловая инерция, по сравнению с алюминиевыми и биметаллическими аналогами.

Выбирая батареи, в обязательном порядке следует обращать на их технические характеристики, которые указываются в сопровождающей прибор документации. Для централизованного контура отопления радиаторы должны отличаться повышенной прочностью.

Разновидности и характеристики батарей трубчатого типа

Трубчатые радиаторы бывают вертикальными и горизонтальными. Последние устанавливаются под окнами, на стенах. Сечение трубок горизонтальных батарей может быть овальным, круглым, особенно выигрышно смотрится треугольное. В зависимости от планировки и площади помещения такой радиатор может иметь разную высоту. В настоящее время стало модным делать большие окна в домах, поэтому наиболее популярны невысокие радиаторы – до 57 см (как правило, это 3 секции). При этом он может быть достаточно широким, по желанию заказчика этот параметр можно увеличить до 2 метров.

Стандартная установка трубчатой батареи

Трубчатые вертикальные радиаторы делятся на:

  1. Секционные. Самый простой вариант, состоящий из набора сегментов одного размера и диаметра.
  2. Диагональные. Длина трубок отличается – плавный переход от самого длинного до самого короткого сегмента. Выглядят такие батареи оригинально, особенно при размещении в нишах.
  3. Колоновидные. Состоят из трубок одного размера и диаметра, напоминают обычные чугунные радиаторы.
  4. Радиусные. Такие модели могут иметь форму дуги, лучший вариант для полукруглого помещения.

Кроме того, вертикальное расположение трубок – это оптимальное решение для помещений с панорамными, или просто очень большими окнами (от пола до потолка), а также таких комнат, где нет возможности установить батарею в подоконную нишу. Высокие радиаторы, состоящие из нескольких тонких трубок, можно закрепить параллельно окну с обеих его сторон.

Вертикальный трубчатый радиатор

Существуют также модели с минимальной высотой, в виде скамеек. Такие изделия практичны и удобны для раздевалок в спортивных центрах, например, или детских учреждениях. Модели с  вертикальным расположением трубок требуют минимального ухода, так как практически не накапливают пыль.

Подобные батареи выпускаются не только в привычном белом цвете. Можно найти в продаже или заказать вариант любого цвета, в том числе в перламутровых оттенках, бронзе, под серебро и золото, состаренный металл и дерево.

Для ванной комнаты можно выбрать модель с перекладиной для развешивания полотенец. Такой радиатор будет выполнять функции полотенцесушителя.

В таком варианте трубчатый радиатор выполняет функции полотенцесушителя

Основные технические характеристики трубчатых батарей таковы:

  • высота – от 30 до 300 см;
  • глубина – примерно 225 мм;
  • расстояние между секциями – 45-65 мм. Модели с большим расстоянием устанавливают в общественных местах (школах, больницах), где необходимо соблюдать жесткие гигиенические нормы;
  • толщина стенки трубки – модели, импортируемые из западных стран, отличаются небольшой толщиной стенки – 1-1,5 мм, в отечественных экземплярах этот показатель выше – до 2 мм;
  • сечение секции.  Стандартная форма трубок – круглая, сечение ее не превышает 25 мм. Реже встречаются овальные, квадратные и прочие формы труб.

Плюсы и минусы

Выпускают радиаторы различные по своим размерам, форме, цвету. Они подойдут любому дизайну, дополнят его, будут хорошо смотреться, радовать глаза хозяев и гостей. Даже требовательный хозяин останется доволен.

Разнообразие форм и размеров

  • У этих аппаратов нет острых углов. Этим преимуществом должны воспользоваться семьи, где есть маленькие дети. Дети всегда подвижны, много бегают, играют, следовательно, всегда могут пораниться об острый угол.
  • У них особое строение. За ними легко ухаживать, убирать, не надо никаких дополнительных усилий. Они не скапливают пыль. Их не трудно мыть. Это большой плюс для любой хозяйки.
  • Называя все преимущества изделий, нельзя забывать о безопасности. Их установка очень желательна в учреждениях здравоохранения и детских.
  • Производители трубчатых радиаторов используют новые современные технологии в производстве. Например, используют специальный полимерный состав для обработки всех деталей внутри. Это позволит продлить срок службы и избавит от происков коррозии.
  • Они имеют такие способы подключения радиатора: с боков и подключение снизу. Дизайнеры развивают свою фантазию и создают новые модели. Также это дает преимущества при установке. Она проходит быстро и легко.

Минусы трубчатого радиатора отопления:

  1. Параметры мощности радиатора не высокая. Следовательно, не подходят для многоэтажных зданий. Маленький домик за городом – вот их территория.
  2. Низкий уровень отдачи тепла.
  3. Не всем по карману их стоимость. Она высокая из-за использования новых технологий в производстве, материалов, требующих больших финансовых затрат. Этот минус перекрывает, наверное, все остальные минусы.
  4. Места сваривания со временем начинают протекать. Для многоквартирных домов это опасно. Уедешь, не увидишь, затопишь соседей снизу. Если установка произведена правильно, осуществляется постоянный уход и контроль, за работой радиаторов, то протекание, возможно, избежать.
  5. Если давление не стабильно и бывают сбои, это плохо отражается на работе устройств, возможно, приведет их к выходу из строя вообще.

Они будут работать там долго и надежно, обогревать комнаты и радовать хозяев своим дизайном. Если монтаж трубчатых батарей сделать качественно, на покупке радиаторов средства не экономить, осуществлять постоянный уход, то беспокоиться хозяевам нет необходимости об их работе.

Общие факторы

Технические параметры любого вида радиаторов должны соответствовать конкретной системе отопления, в которой будут использоваться: насколько допустима температура теплоносителя, его данные и состав. Теплоотдача и инертность должны тоже соответствовать показателям выбранной системы отопления.

Нюансы подбора радиаторов зависят от того, к какой системе отопления они будут подключены: открытой или закрытой. Если радиатор не будет соответствовать характеристикам системы, возможен очень быстрый износ.

На первом плане при выборе радиатора всегда должны стоять технические и эксплуатационные характеристики прибора.

Очень важный параметр при выборе батареи – теплоотдача. Она влияет на эффективность нагрева воздуха в помещении и зависит от материала, из которого изготовлена батарея.

В этом вопросе алюминиевые батареи от стальных мало чем отличаются. Так как оба материала имеют большую теплоотдачу, еще и конструкция у современных батарей рассчитана на то, чтобы ее максимизировать. Но у стали все же теплоотдача немного уступает алюминию.

Зонирование

Художники-оформители не советуют поддаваться веяниям моды и копировать дизайнерские идеи без учета габаритов, расположения и других нюансов. Перед началом планировки и расстановки мебели продумывают каждую деталь.
Есть несколько простых правил, которых советуют придерживаться мастера:

  • Пусть в комнате будет естественного освещения. Для этого сносят лишние стены (кроме несущих).
  • Если комнаты в квартире небольшие (12 кв м или 16 кв м), планировка кухни, совмещенной со столовой, станет правильным решением.
  • Если вентиляционная система спланирована неправильным образом, запах еды будет распространяться в квартире.

Подключение напольного радиатора

Чтобы выполнить подключение напольного радиатора отопления к отопительной системе, потребуется сделать те же действия, что и для настенного вида, а именно:

  1. На вводе и выводе монтируются краны маевского или краники с тепловым регулятором.
  2. Выполняется герметизация на соединениях с резьбой при помощи льняных нитей и уплотняющей пасты Unipak.
  3. Определяется верность установки с помощью уровня с пузырьком. Верхушка панели проверяется, чтобы была установлена горизонтально ровно.

Радиаторы для пола панельного вида – собираемые. Перед тем, как подсоединить к системе обогрева понадобится сделать следующие действия:

  1. Убрать верхнюю и боковые панели.
  2. Выставить ножки.
  3. Вставить обратно панели на свои места.

Для устойчивости напольных устройств, изготовители изобрели особые кронштейны. Они закрепляются на плоскость пола, а потом завинчиваются ножки или корпус радиатора. Какая цена на напольный радиатор отопления? Стоимость таких изделий варьируется от 40 000 до 105 000 рублей за радиатор. Трубчатые напольные варианты стоят от 11 000 рублей за изделие.

Конструкция трубчатого радиатора

В отличие от старых чугунных вариантов трубчатых батарей, современные конструкции намного симпатичнее и выполнены лучше. Они представляют собой два функциональных отсека: верхний и нижний.

Данные отсеки между собой соединены специальными стальными трубами. Радиаторы трубчатые стальные современных моделей выглядят очень миниатюрно и симпатично.

Несмотря на прочность, стальные трубчатые радиаторы не способны выдерживать большие перепады давления. По этой причине установка их рекомендуется только в частных домах или квартирах пятиэтажек.

В больших высотках часто бывают непредвиденные скачки напряжения, которые превышают 10 атмосфер.

Очень популярны трубчатые стальные радиаторы в медицинских заведениях. Это легко объяснимо, ведь трубчатые батареи не содержат никаких углов, которые могут стать причиной травм.

Кроме того, трубчатые радиаторы не притягивают пыли и не требуют особенностей в уборке. Для больничных и амбулаторных учреждений данные качества наиболее важны.

Классы отопительных радиаторов

Классификацию отопительных радиаторов можно обозначить следующим перечнем:

  • секционные;
  • трубчатые;
  • панельные;
  • пластинчатые.

Секционные

Конструкция этого класса батарей представляет собой сочленение полых проточных сосудов (секций) от двух штук и более в одном радиаторе. Количество секций варьируется в зависимости от теплотехнического расчёта помещения. Они бывают, как алюминиевыми, так и чугунными моделями.

Плюсы

Преимуществом таких отопительных приборов заключается в том, что всегда можно увеличить или уменьшить их теплоотдачу (смотрите таблицу), добавляя или снимая секции. Для сборки секций батареи понадобятся фитинги с внешней резьбой (ниппели), кольцевые прокладки, соединительные патрубки и специальный ключ. Секционные приборы отопления могут быстро, как разбираться на отдельные секции, так и собираться в надёжное изделие.

Минусы

Конструкция, состоящая из нескольких элементов, имеет множество стыковочных узлов. Неплотно выполненные соединения могут обернуться возникновением протечек батареи.

Трубчатые

Трубчатые радиаторы начали ставить ещё в 30-х годах прошлого века. Они всегда считались приборами штучного изготовления. То есть их поставляют заказчику по индивидуальному заказу. Этот класс батарей пользуется наибольшим успехом у дизайнеров. Стальные радиаторы могут быть, как с горизонтальным, так и с вертикальным расположением трубок.

Плюсы

Как и все изделия индивидуального изготовления, стальные трубчатые приборы пользуются спросом у владельцев дорогостоящих загородных особняков.

Применение любых смелых дизайнерских решений дают возможность ставить трубчатые батареи не только, как приборы обогрева, но и делать их одними из ярких акцентов в интерьере любых помещений. Теплотехнические характеристики стальных изделий отличаются высокими показателями.

Минусы

К недостаткам трубчатых обогревателей автономной системы отопления можно отнести малодоступность для большинства потребителей по причине высокой цены изделий, «капризность» по отношению к качеству теплоносителя (нужно ставить фильтры грубой и тонкой очистки).

Также следует отметить, что этот класс батарей относится к неразборным приборам, и частичная замена отдельных сегментов невозможна.

Панельные

Экранные обогреватели тоже являются неразборными приборами. Вид цельных панелей, окрашенных в основном в нейтральные тона, пользуется довольно высоким спросом у рядовых потребителей.

Стальные радиаторы прямоугольной формы представляют собой 2 сваренные друг с другом параллельные стальные плоскости, внутри которых расположены трубки п-образного профиля. По периметру торцы батареи ставят стальные планки. Панели могут быть, как с боковым, так с нижним подводом теплоносителя.

Плюсы

Панельные стальные радиаторы имеют высокие характеристики теплоотдачи, они компактны и своим внешним видом гармонируют с любым интерьером помещения. Особой популярностью пользуются панельные приборы в частных домах с большими оконными проёмами.

Экранные обогреватели большой длины ставят в нишах или просто под окнами, чтобы они отсекали холодный приток внешней атмосферы от проникновения внутрь помещений.

Минусы

Панели, подвергшиеся гидроудару или механическим повреждениям с разрывом стальной поверхности, ремонту не подлежат. Батареи нельзя разбирать и корректировать их размеры. Приборы по своему внешнему виду выглядят довольно однообразно.

Пластинчатые

Их можно, в некоторых случаях, отнести к биметаллическим видам батарей и конверторным приборам. Идея конструкции состоит в том, что стальная трубу с теплоносителем ставят сквозь набор тонких стальных, алюминиевых или медных пластинок.

Плюсы

Чем больше лепестков, тем больше площадь теплоотдачи. Поэтому небольшой с виду прибор в частном доме будет так же эффективно обогревать комнату, как и его панельные, секционные или трубчатые аналоги гораздо больших размеров. Срок безаварийной службы составляет 20 лет и более.

Минусы

Основным недостатком пластинчатых обогревателей является то, что пластины своей площадью увеличивают не только теплоотдачу прибора, но и притягивают большое количество пыли.

Скопления легко взвешенных частиц в частном доме могут стать причиной возникновения аллергических реакций у присутствующих людей в помещении. Поэтому батареи такого типа нужно регулярно чистить пылесосом.

Конструктивные особенности

Трубчатый радиатор по своему устройству очень похож на привычную нам чугунную «гармошку»: в нем также имеется два коллектора, только вода из одного в другой перетекает не по ребристым каналам, а по нескольким трубкам. Те, кто сомневается в привлекательности такой конструкции, могут взглянуть на двигатели мотоциклов, где с помощью таких же трубок осуществляется отвод тепла из жидкости системы охлаждения: здесь они смотрятся весьма эффектно.

Кстати, автором идеи оснащать мотоциклетные движки трубчатыми радиаторами является Роберт Зендер — основатель компании Zehnder, которая сегодня считается одним из лучших мировых производителей отопительных приборов. Оценив эстетические достоинства данного решения, Зендер стал первым, кто взялся выпускать подобные радиаторы для систем отопления.

Трубчатый радиатор с боковым подключением

Как несложно догадаться, основной «фишкой» трубчатого радиатора является особая форма трубок. Поэтому они изготавливаются из пластичных материалов (в основном из стали) и имеют стенку всего в 1,5 – 2 мм толщиной — такие трубки легко можно гнуть.

В единую конструкцию трубки и коллекторы соединяются при помощи сварки. Сегодня большинство производителей применяет лазерную технологию, которая позволяет делать практически незаметные сварные швы. Выпускаются как цельные изделия, так и секции, из которых пользователь может собрать радиатор любых мощности и размера.

Стальные трубчатые радиаторы отопления защищаются изнутри полимерным покрытием, предотвращающим контакт с теплоносителем и, соответственно, развитие коррозии. Снаружи батареи хромируют либо окрашивают по особой технологии, обеспечивающей глянцевый блеск.

Предельно допустимое рабочее давление для радиаторов данного типа может достигать 16 атм (опрессовочное — до 25 атм), максимальная температура составляет 100 – 130 градусов.

Оптимальное место установки

С помощью стальных трубчатых радиаторов в основном принято оснащать системы отопления частных домом и пятиэтажных зданий. Многоэтажки являются неподходящим местом для их установки из-за частых гидроударов: с учетом того, что рабочее давление стальной трубчатой батареи составляет всего 6-10 атмосфер, это чревато серьезными последствиями.

Любой серьезный скачок давления в системе может вызвать разгерметизацию и поломку прибора. Для автономных отопительных систем характерен более низкий уровень рабочего давления – не более 8 атмосфер. Это дает возможность трубчатому радиатору комфортно переносить все перегрузки внутри контура.

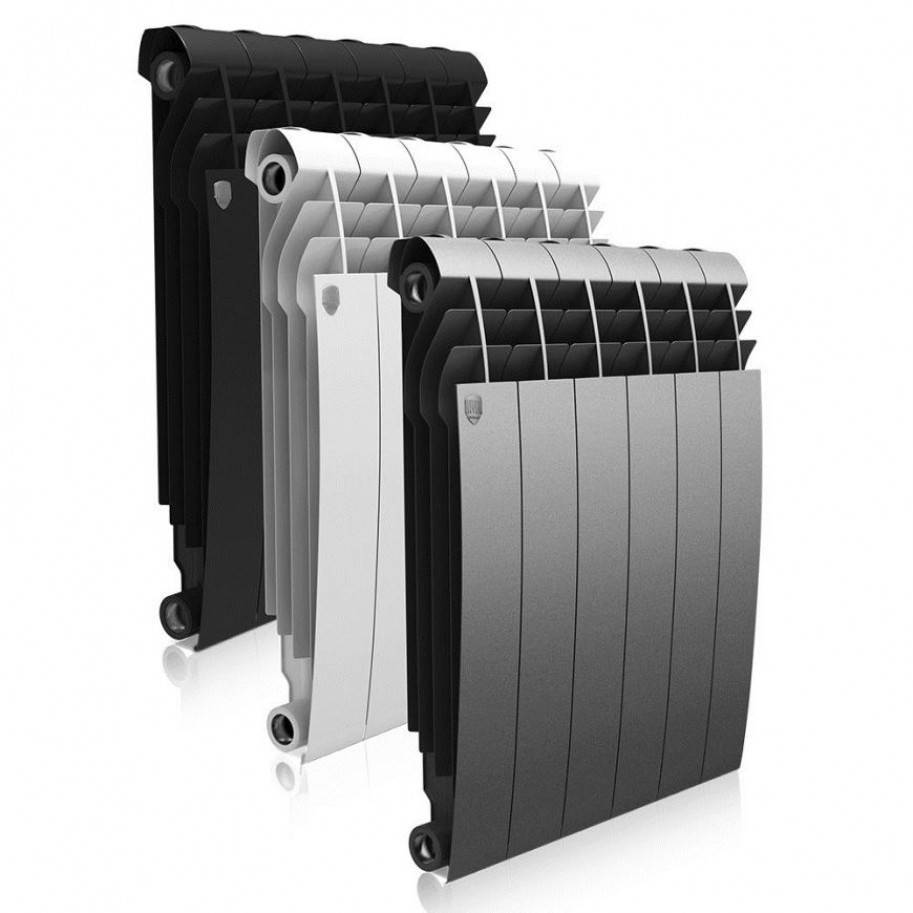

Что нужно знать о видах биметаллических батарей

На первый взгляд биметаллические радиаторы кажутся одинаковыми, но эти конструкции классифицируют по разным критериям.

Биметаллические и полубиметаллические

В биметаллических конструкциях внешний кожух выполнен из алюминия, а для сердечника конвектора используют нержавеющую сталь, медь. В соответствии с технологией получается герметичное изделие высокой прочности, с максимальной защитой от протечек.

В полубиметаллических моделях внутренний каркас выполнен из нескольких металлов – нержавеющей стали, алюминия. Такая конструкция менее прочная, чем биметаллическая, вероятны коррозийные процессы, протечки.

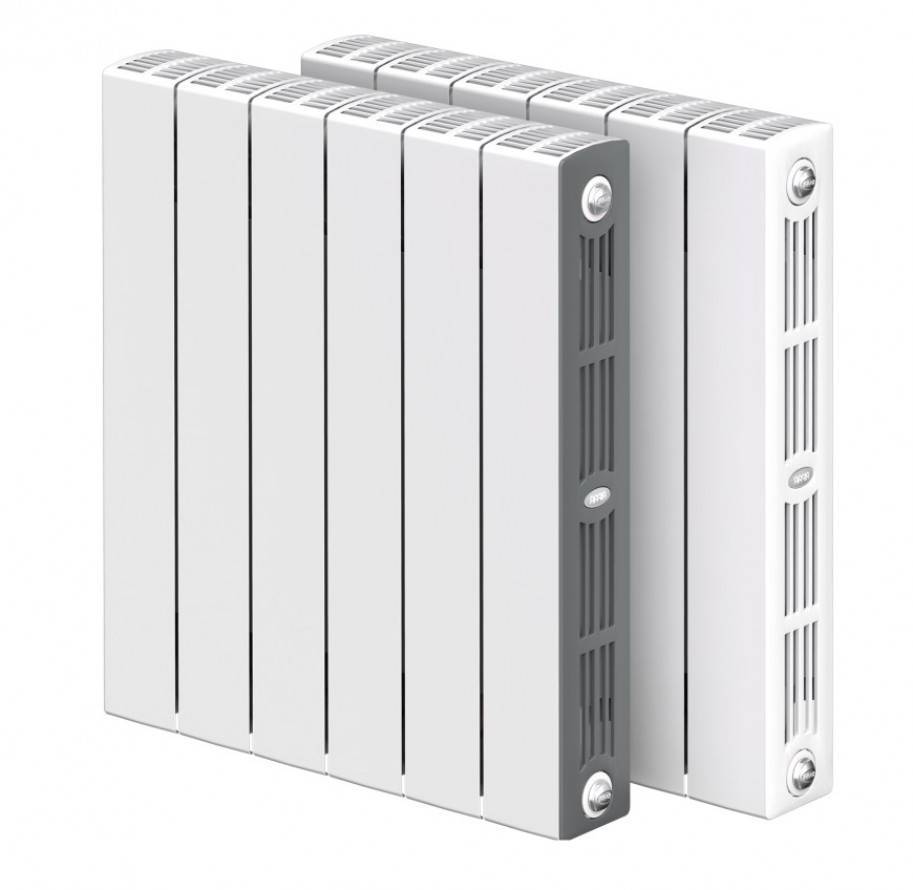

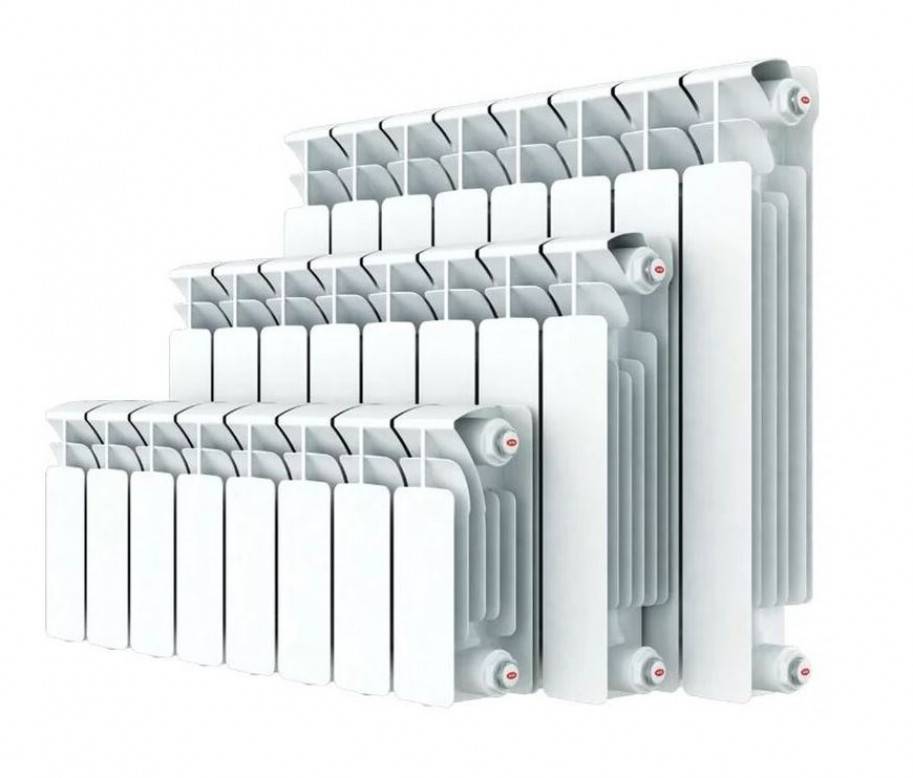

Секционные радиаторы

Каждая секция крепится посредством ниппелей, таким образом, формируется радиатор нужной мощности. Отрезки труб, расположенные горизонтально, имеют разнонаправленную резьбу. Наборные конструкции практичные, позволяют регулировать мощность с помощью добавления или отнимания секций.

Недостатки у таких конструкций также имеются. Прежде всего, это стыки, ограничены допустимые показания рабочего давления.

Существенный недостаток наборных радиаторов – попадание теплоносителя на алюминий в случае протекания, в результате образуется коррозия, и конструкция быстрее требует замены.
