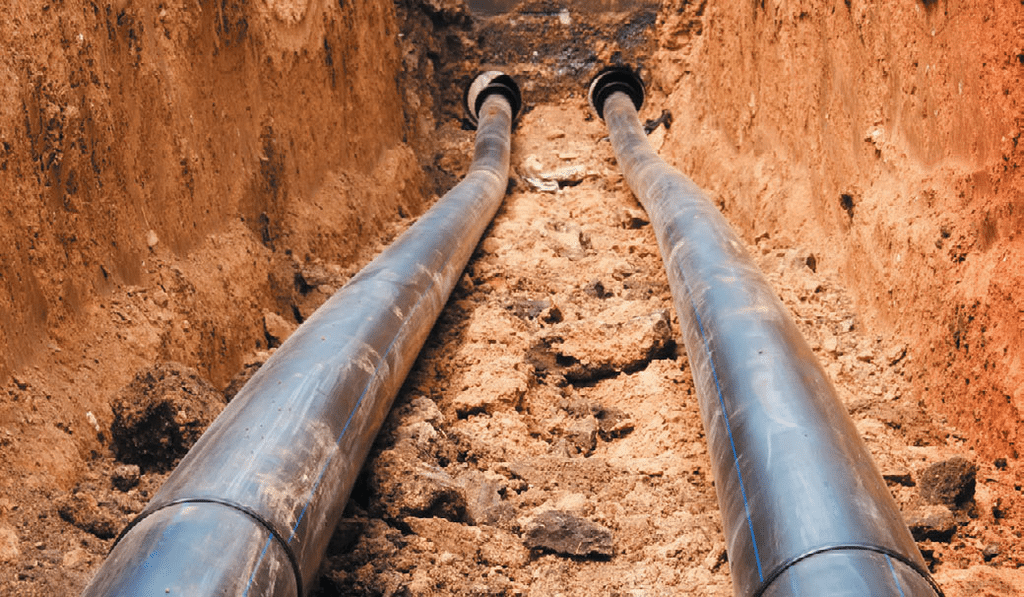

Требования к трубам под землей
Какими качествами должны обладать трубы, укладываемые в траншею:
- Не бояться влажного грунта и не подвергаться коррозии.
- Не взаимодействовать со щелочами и кислотами, находящимися в почве.
- Иметь надежные монтажные соединения.
- Выдерживать давление грунта.
- Гарантировать продолжительный срок службы.
В сейсмически нестабильных районах нужно использовать трубы, обладающие гибкостью, чтобы они не разрушились при смещениях грунта.
Если возникнет необходимость монтажа магистрали в зимний период, понадобится морозостойкость применяемого материала.
Какую трубу выбрать для водоснабжения под землей?
Как осуществляется прокладка коммуникаций на частном участке?
Если речь идет о газификации частного (малоэтажного) дома, то описываемый процесс и применение ПВХ конструкций будет иметь собственную специфику. Стоит исходить из того, что все газотранспортные коммуникации, собранные на основе обсуждаемого материала и проходящие за пределами помещения (по улице) должны быть размещены под поверхностью грунта, таковы требования современных норм безопасности
Нельзя не понять, что это важное преимущество, ведь трубы, находясь под землей будут надежно ограждены от деструктивного влияния любой специфики, да и в случае взрыва (вариант нежелательный, но исключать его было бы беспечно) слой грунта выступит надежной защитой от поражения людей и имущества. При этом любой человек, оценивающий ситуацию с точки зрения логики осознаёт: для того, чтобы разместить пластиковые трубы для газа в частном доме под землей, зачастую потребуется повреждать участки транспортной инфраструктуры, что само по себе хлопотно и нежелательно
Какой из рассмотренных аспектов важнее — каждому человеку предстоит решать индивидуально.
Интересно отметить, что существуют армированные трубы алюминием и стекловолокном, как внутри так и снаружи. Отличаются такие изделия только теплоотдачей. Самые эффективные для отопления — трубы со стекловолокном. У них минимальная отдача тепла. О соединении таких материалов можно ознакомиться здесь.
Как выбрать трубы для водоснабжения, исходя из материала
Материал нового поколения, используемый во многих отраслях, – это пластик. Так и пластиковые трубы пользуются популярностью. Основные их преимущества – легкость и долговечность. Привлекают пользователей также несложный монтаж, удобство в использовании и, конечно, доступная цена. Такие трубы применяются для внешнего и внутреннего водоснабжения и водоотведения.
Итак, основные преимущества пластиковых труб:
Легкий вес;
Прочность и долговечность;
Низкая отдача тепла;
Эластичность;
Удобство при монтаже и в использовании;
Отсутствие влияния на качество воды.
Однако в использовании пластиковых труб тоже есть свои нюансы. При эксплуатации следует соблюдать определенные правила:
Температура жидкости в трубах не должна превышать крайнюю границу;
Не использовать для проведения запрещенных химических составов во избежание вступления в химическую реакцию с трубами;
Соблюдать непростые условия монтажа определенного вида труб — фитингов;
Производить монтаж с учетом видовых отличий труб.
Действительно, пластиковые трубы бывают разных видов. Рассмотрим их подробнее.
Полипропиленовые трубы
Вам предстоит проложить водоснабжение частного дома. Какие трубы выбрать? У полипропиленовых высокая термоустойчивость (до 90 градусов), что дает возможность использовать их как для холодного, так и для горячего водоснабжения, а также и для водяного отопления. Существуют армированные и неармированные трубы. Первые выдерживают высокую температуру, вторые используются для холодной воды.
Еще один плюс в сторону полипропиленовых труб — их долгий срок службы. При правильном использовании они способны до 50 лет радовать хозяев своей прочностью. При этом стоимость их довольна невысока.
Выделим плюсы и минусы полипропиленовых труб. Из положительных качеств следует отметить:
Невысокую стоимость;
Прочность;
Несложный монтаж;
Герметичные соединения;
Пригодность для проведения жидкостей высоких температур.
При этом существуют и свои недостатки:
Соединения неразъемны, а это значит, что при неправильном монтаже придется вырезать Данный участок и заново его припаивать;
Для монтажа необходим специальный сварочный аппарат.
Металлопластиковые трубы
Для собственного водоснабжения хорошо подходят и металлопластиковые трубы. В их корпусе есть металл, но при этом они достаточно хорошо гнутся, соответственно, облегчают монтаж.
Из преимуществ металлопластиковых труб можно отметить следующие:
Возможна скрытая прокладка трубопровода;
Довольно низкая стоимость;
Трубы можно гнуть;
Нет необходимости в дополнительном соединительном оборудовании;
Облегченный монтаж.
Но есть и свои недостатки:
Недостаточная морозоустойчивость;
Резьбовые соединения требуют подтяжки;
Высокая стоимость металлических фитингов.
Полиэтиленовые трубы (ПНД)
Обычные полиэтиленовые трубы — неплохой вариант для наружного водоснабжения, ведь они достаточно морозоустойчивы, не треснут даже при замерзании воды. В основном их используют для холодного водоснабжения. При этом для горячей воды также существуют трубы из сшитого полиэтилена.
Основные преимущества полиэтиленовых труб:
Пластичность, что удобно при монтаже;
Морозоустойчивость;
Сшитый полиэтилен подходит для высоких температур, нет необходимости в сварке, соединяются с помощью фитингов.
Основные недостатки:
Для монтажа обычного полиэтилена требуется сварочный аппарат;
Сшитый полиэтилен имеет более высокую стоимость.
Водопровод из полипропиленовых материалов
В последнее время полипропиленовые водопроводные трубы становятся все более популярными
Для эксплуатации в определенных условиях полипропиленовые трубы производятся и классифицируются под следующими маркировками:
- для холодной воды — PN10;
- для горячей (не более 60 градусов) воды, а также холодной — PN16;
- для холодной и горячей воды (до 95 градусов) — PN20;
- для отопительных систем, горячей и холодной воды — PN25.
Какие трубы лучше для водопровода под землей? Ответ может быть только один — полипропиленовые. Благодаря своей устойчивости к воздействию коррозии, полипропиленовые трубы могут также монтироваться в помещениях с повышенной влажностью и в агрессивных средах. Их неразборные герметичные соединения создаются за счет пайки с помощью специального паяльника, для работы с которым не требуется особых навыков.
Важное преимущество полипропиленовых труб заключается в идеально гладкой внутренней поверхности, что исключает образование жировых отложений на их стенках. Так как данные изделия стали выпускаться менее века назад, то трудно точно сказать о продолжительности их эксплуатационного периода
Предположительный срок составляет около 50 лет.
Тонкости подземной прокладки водопроводных коммуникаций
Когда речь идет о наземной части водопровода, тут нужно отдавать предпочтение изделиям, достаточно прочным и надежным, чтобы успешно противостоять перепадам температуры и давления. В данном случае прекрасно подойдет описанный выше тип труб, еще одно достоинство которого в удобстве монтажа с помощью фитинговых крепежей.
А чтобы было легче определиться, какие трубы для водопровода в земле лучше подойдут в каждом конкретном случае, стоит обратить внимание на имеющиеся готовые проекты водопроводов, проверенные практикой, а также учесть требования технических нормативов. При таком подходе вы получите незатратный и качественный водопровод, причем проложенный без особых усилий
Виды трубной продукции
Задача каждого застройщика заключается в выборе самого оптимального варианта соотношения цены и качества трубопроводных изделий для организации системы водоснабжения. Чтобы ответить на вопрос, какие трубы лучше для водоснабжения рассмотрим плюсы и недостатки каждого вида труб.
В зависимости от используемого материала трубы бывают:
- Пластиковыми, которые подразделяются на изделия, изготовленные из:
- полипропилена;
- металлопластика;
- полиэтилена;
- поливинилхлорида (ПВХ).
- Медными.
- Стальными, изготовленными из:
- черной стали;
- оцинкованной стали.
Полипропиленовые трубы
Самыми популярными пластиковыми трубами являются изделия из полипропилена. Широко используются такие трубы для холодного водоснабжения, а также для транспортировки горячей воды. Армированные полипропиленовые трубы могут эффективно использоваться в высоконапорных системах. Полипропиленовая продукция положительно отличается:
- возможностью выдерживать температуру рабочей среды до 90ºС;
- невысокой стоимостью;
- большим сроком эксплуатации (свыше 50 лет);
- простой технологией соединения труб с фитингами;
- герметичными и прочными соединениями;
- возможностью использования, как для наружных, так и для внутренних (скрытых) водопроводов.
ПП продукция
Трубы из металлопластика
Оптимально подходят металлопластиковые трубы для горячего водоснабжения, а также для подачи холодной воды при монтаже внутренних водопроводов. Наличие металла в составе продукции не мешает трубам обладать определенной гибкостью. Положительно характеризуются такие трубы:
- небольшой стоимостью;
- простотой монтажа;
- отсутствием необходимости в приобретении дополнительного оборудования для соединения.
Среди недостатков можно выделить:
- возможность разрушения при низких температурах;
- необходимость постоянного контроля и периодической подтяжки соединений на резьбе;
- необходимость использования дорогостоящих металлических фитингов.
Полиэтиленовая трубная продукция
Благодаря морозоустойчивости, кроме внутреннего водопровода применяются полиэтиленовые трубы для наружного водоснабжения. Для подачи горячей воды предусмотрены изделия, производимые из плотного сшитого полиэтилена. Кроме того, такие трубы отличаются:
- хорошей пластичностью;
- устойчивостью против перегибов;
- возможностью выполнять соединения с помощью фитингов.
Как недостаток можно отметить повышенную стоимость плотного сшитого полиэтилена.
Полиэтиленовые изделия
Трубы ПВХ
Трубы из поливинилхлорида в виду химической активности материала и выделения вредных компонентов не пригодны для использования в квартире и других жилых строениях. На промышленных объектах такие трубы пользуются спросом благодаря низкой стоимости.
Медная продукция
Медный трубопровод является самим экологичным и прочным, а также отличается большим сроком эксплуатации (до 100 лет). Проложив медные трубы, можно не волноваться за его надежность. Однако, медные трубы для внутреннего водоснабжения имеют два существенных недостатка:
- сравнительно высокая стоимость;
- необходимость профессиональной сварки.
Кроме того, медь химически несовместима с трубами из оцинкованной стали.
Медные трубы
Изделия из стали
До появления пластиковой продукции стальные трубы были самым классическим и популярным вариантом для прокладывания систем водоснабжения. Продукция из оцинкованной стали характеризуется повышенной устойчивостью против коррозии и достаточно высокой прочностью.
Пластиковые трубы для водопровода
Современная альтернатива металлическим изделиям – это пластиковые трубы, которые имеют массу достоинств и преимуществ по сравнению с более традиционными стальными аналогами. В частности, полимерные изделия имеют небольшой вес, упрощающий транспортировку и монтаж, отличаются хорошими эксплуатационными характеристиками и невысокой стоимостью.
Есть два основных вида пластиковых труб, используемых при обустройстве водопровода:
- Полиэтиленовые;
- Полипропиленовые.
Стоит рассмотреть оба вида детальнее.
Полиэтиленовые трубы
Одним из материалов, используемых для изготовления пластиковых труб, является сшитый полиэтилен, который за счет особой технологии производства имеет повышенные прочностные характеристики без потерь гибкости и эластичности. Также существуют трубы низкого давления ПНД, но они не очень подходят для использования в условиях квартиры.
Трубы из сшитого полиэтилена являются отличным материалом для обустройства холодного и горячего водоснабжения в квартире. Данный материал может работать при температуре транспортируемой среды до +95 градусов, чего вполне достаточно для водопровода.
Немаловажным качеством труб из полиэтилена является их пластичность. Водопровод, собранный из таких труб, даже при промерзании не разрушается, что является особенно важным для частных домов. В квартирах же более актуальна гибкость, которая позволяет придавать трубопроводу необходимую форму.
Поливинилхлоридные трубы
Недорогой и практичный вариант. Подходит для подачи холодной или горячей воды. Для соединения отдельных элементов используются фитинги или специальное клеящее вещество. Но следует отметить химическую активность поливинилхлорида, вследствие чего в воду могут выделяться элементы, вредные для человеческого организма.
Полипропиленовые трубы
Если бюджет, выделенный на строительство, не слишком велик, то неплохим вариантом обустройства водопровода будут полипропиленовые трубы. Они обходятся дешевле других полимерных изделий, а по характеристикам даже местами их превосходят: рабочая температура полипропилена составляет +95 градусов, а давление – до 20 атмосфер. Кроме того, стоит отметить и срок службы, который в среднем составляет около 50 лет. Остается лишь определиться, какие полипропиленовые трубы лучше, чтобы сделать окончательный выбор.
Недостатком полипропиленовых изделий является отсутствие пластичности, поэтому монтаж трубопровода под углом возможен только при помощи соответствующих фитингов. Неразъемные соединения таких труб осуществляются посредством специального паяльника. В любом случае, перед приобретением нужно тщательно разобраться в том, какие пропиленовые трубы лучше для водопровода, и подготовить необходимое для монтажа оборудование.
Длительность эксплуатации
Срок службы стальных водопроводных труб очень внушительный. По этим причинам они стали бесспорным лидером для магистралей разнообразного предназначения. В обогревательной системе лучше использовать трубы из черной стали, а в водопроводной уместнее поставить оцинкованные виды.
Применяя данные изделия в коммуникационных системах из металла, необходимо обращать внимание на особенности их производства. Это отражается на продолжительности использования
Трубопрокаты могут быть электросварные и могут монтироваться в водоподводящих, обогревающих и газоподающих сетях. Их проблема заключается в том, что пропускные объемы у них меньше, чем у аналогичных трубопроводов из меди или полимера.
Отличительной чертой данных труб является то, что на длительность их эксплуатации не влияет гидравлическая нагрузка. От высоких нагрузок подобного рода срок службы стального трубопровода не сокращается.
Часто такая сеть работает в тяжелых условиях: под землей и при температуре носителя тепла, приближенной к показателям кипения, и при гидравлических ударах, доходящих до 15 атмосфер.
Этот режим работы не осилят пластиковые и металлопластиковые трубопроводы. Они вышли бы из строя после 10 -15 минут такой работы, а вот конструкция из стали надежно продержится длительный срок.
Размеры
- Условный проход. Это условный показатель, который используется при описании магистрали. Это фактическое обозначение внутреннего диаметра, округленного до ближнего стандартного ряда. В соответствии к ГОСТу 28338-89 округляют величину в направлении увеличения. Замеры проводят в дюймах или миллиметрах. У водоподводящих трубопрокатов спектр размеров идет в диапазоне от 1 до 15 см.
- Внутренний диаметр. Это точная цифра объема внутри, которую получают прямым измерением. Она выставляется в миллиметрах.
- Наружный диаметр. Это величина объема с расчетом толщины стенок.
- Толщина стенок. Это значение является регламентированным.
Длина в такой ситуации не является постоянной величиной, при расчетах она берется в учет, как фактор регулирования давления и, как экономический. Эти системы производятся мерно краткой длины, это значит в форме стандартных кусков. А могут производиться в немерном варианте. При этом размерные величины это от 4 до 12 метров.
В системах измерения водопроводных труб применяют дюймовую систему, а размерные величины труб во всех остальных случаях указывают в миллиметрах. Для большего удобства на практику наряду с дюймовыми обозначениями ставят миллиметровые.
В метрическом варианте эталоном измерения считают мм, и это значение стабильное. В имперской системе дюймы показывают не только эталонные варианты измерения, но и условные. Такое основано на особенностях резьбы.
Различие между изделиями двух видов видно с первого взгляда. На это указывает величина резьбы и округлость нитей на трубе.
Таблица диаметров
Диаметры стальных трубопрокатов для водопровода показаны в таблице.
| Усл. проход (ДУ) | Объем резьбовой нарезки |
| 10 | 3/8 |
| 15 | 1/2 |
| 20 | 3/4 |
| 25 | 1 |
| 32 | 1 ¼ |
| 40 | 1 ½ |
| 50 | 2 |
| 65 | 2 ½ |
| 80 | 3 |
| 90 | 3 ½ |
| 100 | 4 |
| 125 | 5 |
| 150 | 6 |
Стандартные диаметры этих труб, которые регулируются ГОСТом показаны в следующей таблице.
| Усл. проход (ДУ) | Объем диаметра снаружи |
| 6 | 10,2 |
| 8 | 13,5 |
| 10 | 17 |
| 15 | 21,3 |
| 20 | 26,8 |
| 25 | 33,5 |
| 32 | 42,3 |
| 40 | 48 |
| 50 | 60 |
| 65 | 75,5 |
| 80 | 88,5 |
| 90 | 101,3 |
| 100 | 114 |
| 125 | 114 |
| 150 | 165 |
Объем необходимо знать точно. Такие знания дают возможность подсчитать количество проводимой по трубопроводу среды. Особенно ценны такие знания при обустройстве бытовых систем.
К примеру, эти показатели понадобятся при работе с отопительной системой, когда нужно просчитать сеть так, чтобы в зимний период все помещения в доме прогревались равномерно. Для каждой конкретной ситуации такие расчеты производят, используя специальные таблицы.
При возникновении сомнений, лучше на помощь позвать специалистов. Грамотно и правильно смонтированная сеть из стали прослужит бесперебойно очень длительное время. Таким путем можно сэкономить не только нервы и время, но и финансы.
Неправильно смонтированный водопровод может быстро прийти в негодность, а ремонтные работы в данном случае – вещь затратная. Именно по этим причинам грамотная квалифицированная помощь мастеров позволяет сэкономить деньги.
Таблица размеров разных водопроводных труб
Размеры разных водопроводных труб указывает следующая таблица.
| Усл. проход (ДУ) | Шовные трубы (мм) | Бесшовные изделия (мм) |
| 6 | 10 | 10,2 |
| 8 | 13,5 | 13,5 |
| 10 | 17 | 16 |
| 15 | 21,3 | 20 |
| 20 | 26,8 | 26 |
| 25 | 33,5 | 32 |
| 32 | 42,3 | 42 |
| 40 | 48 | 45 |
| 50 | 60 | 57 |
| 65 | 75,5 | 76 |
| 80 | 88,5 | 89 |
| 90 | 101,3 | 102 |
| 100 | 114 | 108 |
| 125 | 114 | 133 |
| 150 | 165 | 159 |
Типовые решения
- обычный диаметр трубопровода — 10 и 15 мм;
- стояк потребует чуть большего — 25.
Необходимо знать: приобретенные изделия создаются не ювелирами, и трубы «10 мм» легко окажутся на пару миллиметров побольше. Обязательно руководствуйтесь таким параметром, как толщина стеночек: нужно так подобрать диаметр именно внутри (для этого нужно вычесть из общего толщину стенок), чтоб все фитинги подошли!
Чем выше уровень сложности будущих сантехнических работ в домовладении, тем больше должен быть диаметр всех труб, и длинных, и коротких. Когда предполагается «сложносочиненный» водопровод со многими поворотными точками, стыками и предполагаемыми скачками давления, стоит подстраховаться с помощью увеличения диаметра. Следует также непременно учесть максимальные значения как давления, так и температуры в вашем водопроводе, чтобы он не лопнул от первого же гидроудара.
Экономия здесь неоправданна. Дополнительный совет: чтоб водопроводная система отличалась безупречной работой и надежностью в эксплуатации, нужно подбирать изделия высокого качества. Это касается и труб, и мелких элементов (фитинги и муфты). Обидно будет «угробить» выверенную систему дешевой арматурой.
