Тёплый пол из полипропиленовых труб

Чем лучше отделать теплый водяной пол?

Лучшим напольным покрытием для теплого водяного пола является керамическая плитка. Этот материал отличается высоким запасом прочности и при нагревании не выделяет вредных веществ. Но у кафельных плиток есть недостаток – на ощупь она холодная, поэтому керамическое покрытие лучше выполнять над системой обогрева на кухне, в санузле или на балконе.

Если выбирать ковролин или линолеум, то нужно обращать внимание на маркировку. Для теплых полов подходят только специальные изделия, помеченные соответствующим знаком

Еще один красивый, недорогой и практичный вариант – отделка финишного напольного покрытия ламинатом, который имитирует деревянный паркет. Ламинат обладает прекрасной теплопроводностью, на вид и ощупь – теплый.

Срок службы водяного обогревающего контура составляет около 50 лет. Но добиться этого можно только если придерживаться всех правил, когда монтируется теплый пол из полипропиленовых труб своими руками. Также стоит выбрать оптимальный шаг прокладки магистрали, чтобы сэкономить значительную сумму на закупке материалов, и снизить траты на отопление в процессе эксплуатации.

Заливка стяжки

Для заливки стяжки используется цементно-бетонный раствор с пластификаторами, который можно изготовить самостоятельно или купить готовый.

Температура в помещении при укладке стяжки должна быть + 5 градусов. Предварительно нужно установить маячковый профиль, который позволит сделать поверхность ровной.

Начинать заливку нужно с дальнего угла комнаты, полосами, и заканчивать у выхода. Выравнивание раствора осуществляется при помощи правило.

В зависимости от диаметра труб, толщина стяжки колеблется от 30 до 70 мм.

Для полного высыхания раствора понадобится 28 дней. Только после затвердевания стяжки, можно стелить финишное покрытие. Лучший вид — керамическая плитка, особенно для ванной или туалета, хотя допустим монтаж половых изделий из другого материала.

Важно! Пока бетонная смесь хорошо не высохнет, запрещено включать тёплый водяной пол. Перед первым пуском следует выпустить весь воздух

Как видите, монтаж водяного пола с обогревом из полипропиленовых труб не сложный. Материал удобный в работе, поэтому сделать своими руками тёплый пол из полипропилена в частном доме или квартире сможет каждый.

Требования к трубам

В качестве теплоносителя чаще используется вода. Гораздо реже встречаются решения, где для этих целей применяется этиленгликоль или антифриз. От правильного выбора труб во многом будет зависеть эффективность работы всей отопительной системы. При выборе трубного материала предпочтение отдается одному из этих вариантов:

  • Полипропиленовые трубы.
  • Трубы из сшитого полиэтилена. Бывают низкой, средней и высокой плотности.
  • Металлопластиковые изделия.
  • Медные трубы.

Рекомендуем ознакомиться: Почему шумят или гудят трубы отопления в квартире, и как это исправить

Ориентироваться следует на следующие важные показатели:

  • Прочность. Оказывает непосредственное влияние на устойчивость трубопровода к перепадам давления и температуры.
  • Устойчивость к появлению коррозии.
  • Коэффициент теплового расширения. Должен быть как можно меньшим. Недостаточные значения показателя чреваты нарушением целостности трубопровода и бетонной стяжки. Показатель измеряется в абсолютном удлинении на каждые 10 метров трубы при нагревании до +50°С. Полипропилен способен удлиняться на 80 мм, полиэтилен на 70. Гибридное металлопластиковое изделие имеет показатель 10-15 мм, медь характеризуется наименьшим коэффициентом – менее 10 мм.
  • Теплопроводность. Характеризует то, какая доля тепловой энергии будет отдаваться на прогрев помещения.
  • Экологичность. Безопасность материала для здоровья находящихся в помещении людей.
  • Радиус изгиба трубы. Влияет на возможность строительства схем различной конфигурации. Хуже всего гнутся полипропиленовые изделия (радиус изгиба приравнивается в 8 диаметрам трубы). Полиэтилен можно гнуть без потери качества с радиусом изгиба не более 5 диаметров. Медь и металлопластик очень пластичны, но процедуру сгибания лучше доверить трубогибу, либо использовать пружины. Это позволит в местах сгиба сохранить круглую форму сечения.

Укладка трубопровода производится по одной из двух основных схем – змейкой или улиткой (спиралью):

  • В первом случае петли идут от стены до стены с поворотом на 180°.
  • Во втором труба идет по кругу от стены до центра комнаты.

Для жилых помещений чаще используется улитка, такая схема обеспечивает более равномерный прогрев поверхности пола. Кроме того, укладка спиралью предполагает только один резкий изгиб, в центральной части схемы. Здесь появляется возможность применять трубы с большим радиусом изгиба.

Какие инструменты нужны

Для монтажа водяного теплого пола из сшитого полиэтилена своими руками необходимо обзавестись некоторыми инструментами (их можно арендовать, во избежание лишних финансовых трат).

Компания Rehau предлагает для своей продукции комплектацию марки Rautool:

  1. Специальные ножницы для порезки труб из полиэтилена.
  2. Расширитель и насадки разного диаметра.
  3. Ручной пресс. С его помощью проводится опрессовка надвижных гильз, имеющих специальные штифты и насадки для крепления. Надвижные элементы имеют стандартные диаметры.
  4. Пружины, которыми сгибаются трубы Rautitan Stabil. Обычно они приобретаются отдельно.

Выбор полипропиленовых труб

Основные виды

Трубы из полипропилена изготавливаются из полипропилена различного типа. Определить, что за изделие, можно по маркировке:

  1. Труба типа рр изготавливается из термопласта. Поэтому такие трубы можно варить. Они обладают достаточной жесткостью и соединяются фитингами посредством неразъемных соединений. Такая труба способна выдержать рабочую температуру в 70 градусов С и имеет диаметр от 16 до 125 мм.

Полипропиленовые трубы с нанесенной на них маркировкой для определения типа

  1. Полипропиленовая труба типа ррh производится из гомопропилена. Такие трубы подходят:
    • для вентиляционных магистралей;
    • для установки холодного водоснабжения;
    • для промышленных трубопроводов.
  1. Трубы типа ppb делают из блоксополимера. Их лучше всего использовать для установки центрального и автономного отопления в доме. Подходят они и для устройства теплых полов, и для холодного водоснабжения.
  2. Трубы типа ррr отличаются повышенной теплостойкостью, прочностью и стабильностью формы. Их используют для подачи холодной и горячей воды, в системах отопления. Они способны выдержать температуру до 95 градусов С. Вы можете быть уверены в том, что не течет полипропиленовая труба данного типа даже в случае очень высокой механической нагрузки.

Основные правила

При монтаже полипропиленовых труб необходимо правильно осуществить их соединение друг с другом. Соединяют сегменты полипропиленовых труб с помощью фитингов. Сегодня такие изделия представлены в большом ассортименте. С их помощью монтаж занимает совсем немного времени. Производится нарезка трубы с помощью специальных инструментов и последующее соединение сегментов через фитинги.

Также можно использовать пайку труб. Такой способ соединения занимает немного больше времени, чем соединение с помощью фитингов, но само соединение получается более надежным и герметичным.

Соединение полипропиленовых труб

Полипропиленовые трубы соединяют с помощью специального паяльника. Это дешевый инструмент, который можно не только купить, но и взять в аренду сегодня. Он не требует специальных профессиональных навыков и удобен в использовании.

Единственное о чем необходимо помнить, работая с ним, это то, что в ходе сваривания не должен меняться диаметр полимерной трубы. Для этого нельзя перегревать трубу или фитинг во время пайки. Особенно тщательно требуется соединять трубы большого диаметра.

Для того чтобы избежать заплавки полипропиленовой трубы, нужно провести простой тест: подуть в нее. Если воздух идет хорошо, то соединение прошло качественно. Если приходится прикладывать определенные усилия, дуя в трубу, то значит труба заплавилась.

Особенности применения полипропиленовых труб для системы отопления

Полипропиленовые трубы подходят не только для горячего и холодного водоснабжения. Их можно установить и на системе центрального или автономного теплоснабжения. Они позволяют существенно снизить стоимость монтажных работ при замене старой системы отопления. Ведь сами металлические трубы стоят не более 30% от общей стоимости замены старой отопительной системы. Остальные деньги уходят на оплату труда сварщиков и монтажников.

При замене старой системы отопления монтаж полипропиленовых труб будет самым экономным вариантом ремонта. Поэтому если вы решили провести ремонт системы отопления в своем доме собственными силами, то лучше всего использовать именно полипропилен. Для монтажа потребуются сами трубы, специальный паяльник и немного терпения и аккуратности с вашей стороны. Стоит отметить, что замена металлических труб на полипропиленовые будет осуществлена в максимально короткие сроки.

Профессиональный монтаж полипропиленовых труб

Монтаж труб водяного теплого пола и заливка стяжки

В основном выполняется укладка теплого пола с использованием специальных крепежных профилей, которые закрепляются к полу дюбелями и шурупами. На них имеются гнезда для закрепления труб. С их помощью гораздо легче соблюсти расстояние шага между витками трубы.

Совет: Для закрепления достаточно использовать пластиковые стяжки, которыми прижимается труба к армирующей сетке

Важно при этом не стягивать трубу слишком туго, лучше чтобы петля стяжки была свободной. Трубы чаще всего поставляется в виде бухт

Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам

Трубы чаще всего поставляется в виде бухт. Нельзя вытягивать трубу из бухты виток за витком. Необходимо разматывать постепенно ее по мере укладки и закрепления на полу. Все изгибы производятся аккуратно с соблюдением ограничения на минимально возможный радиус. Чаще всего у полиэтиленовых труб этот радиус равняется 5-ти диаметрам.

Если слишком пережать полиэтиленовую трубу, то на изгибе может появиться белесая полоса. Это значит, что материал начал резко растягиваться и образовался залом. К сожалению, такие дефекты нельзя укладывать в систему теплого пола из-за возрастающих рисков прорыва в этом месте.

Концы труб, которые подводятся к коллектору, при необходимости прокладываются через стены и заключаются в утеплитель из вспененного полиэтилена. Для подсоединения труб к коллектору используется либо евроконусная система, либо обжимной фитинг.

Если Вы впервые сталкиваетесь с полипропиленовыми трубами – советуем почитать об их сварке и монтаже.

Схем укладки труб теплого пола существует несколько. Выбрать подходящую можно исходя из ваших потребностей

Наряду с другими факторами стоит уделить внимание расстановке мебели и планам по её перестановке. Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением

Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия

Когда установка теплого пола завершена, выполняется обязательная проверка системы под высоким давлением. Для этого в трубы заливается вода и подается давление в 5-6 бар в течение 24 часов. Если протечек и существенных расширений на трубах не замечено, то можно приступать к заливке бетонной стяжки. Заливку проводят при подключенном рабочем давлении в трубах. Только спустя 28 дней можно считать, что стяжка готова, и приступать к дальнейшим работам по монтированию напольного покрытия.

Важные нюансы формирования стяжки теплого пола

Есть некоторые особенности в формировании стяжки поверх водяных теплых полов. Связано это с принципом распределения тепла в ее толще и используемом напольном покрытии.

  • Если укладка теплого пола производится под плитку, то следует сделать стяжку толщиной примерно в 3-5 см, или же распределить трубы с промежутком 10-15 см. В противном случае тепло от труб не будет должным образом прогревать пространство между ними, и проявится такое явление как «тепловая зебра». При этом чередование теплых полос и холодных будут достаточно четко чувствоваться стопой.
  • Под ламинат, линолеум и т.п. желательно стяжку сформировать более тонкой. Для прочности в этом случае используется еще одна армирующая сетка поверх теплого пола. Это уменьшит тепловой путь от труб к поверхности напольного покрытия. Также под ламинат не укладывается слой теплоизолятора, ведь он только ухудшит эффективность теплого пола.

Включать отопление водяным теплым полом можно при первых намеках начала осенних холодов. Первоначальный прогрев может затянуться на несколько дней, после чего система уже будет поддерживать необходимую температуру. Большая инертность водяных теплых полов может сослужить и хорошую роль, даже если по каким-то причинам котел не сможет некоторое время нагревать воду, система будет еще продолжительно время отдавать тепло помещениям. Кроме этого можно держать систему теплых полов на малой мощности в течение всего года, отключив большую часть контуров и оставив лишь часть, которая обогревает комнаты, где напольное покрытие выполнено керамической плиткой или наливными полами (прихожая, ванная и т.п.), ведь даже при жаркой погоде такие покрытия по ощущениям холодные.

Преимущества и недостатки полипропилена

Главная причина популярности труб из ППР при сооружении тёплых полов — экономичность

Стоимость их доступная, а это особенно важно при монтаже трубопровода на большой площади

Кроме того, полипропиленовые контуры:

  • обладают повышенной механической прочностью и эластичностью;
  • имеют отличный уровень герметичности — это обеспечивается методом специальной пайки, изделие получается монолитное, практически бесшовное, что позволяет размещать трубы под стяжку;
  • долговечны — при соблюдении правил укладки прослужат несколько десятков лет без аварии;
  • имеют небольшой вес — это делает процесс монтажа простым;
  • инертны — не поддаются воздействию агрессивных веществ;
  • не подвержены коррозии — тем самым внутри трубы не скапливаются отложения;
  • обладают хорошей звукоизоляцией;
  • экологически безопасны — при нагревании не выделяются вредные вещества.

Но даже в случаи его замерзания, не разрушаются стенки труб, так как полимер способен расширяться, а при нагреве возвращается в первоначальную форму. Поэтому, трубы из полипропилена идеально подходят для укладки в загородных коттеджах, где хозяева проживают не постоянно, и пол работает от случая к случаю.

Однако у данного вида трубопрокатных материалов есть и минусы. Полипропилен легко воспламеним, и его нельзя укладывать в помещениях с повышенным уровнем пожароопасности (деревянных). Помимо этого, оптимальный рабочий температурный предел + 75 градусов. Стоит сказать, что ПП обладает плохой гибкостью, и сделать повороты под небольшим радиусом не получится.

Кроме того, обычные ПВХ трубы предназначены для использования в системе водоснабжения и канализации, а вот размещать их в тёплые полы нельзя, так как они не выдержат тепловую и гидронагрузку. Поэтому, в полы с обогревом необходимо укладывать армированный контур.

Полимерные трубы

Пластиковая труба может быть изготовлена на основе:

  • полиэтилена;
  • полипропилена.

Полиэтиленовые трубы

Полиэтилен как материал труб для теплого пола в чистом виде не применяется, так как в силу свих физических свойств не может быть использован при температуре свыше 25ºС. Однако на основе полиэтилена изготавливаются:

  • трубы из сшитого полиэтилена. Изделия имеют маркировку PEX;
  • трубы из полиэтилена повышенной термостойкости (PE-RT).

В зависимости от метода обработки полиэтилена красные трубы PEX подразделяются на следующие виды:

  • PE-Xa. Для производства применяются пероксиды;
  • PE-Xb. Процесс сшивки происходит за счет силана и дополнительных катализаторов;
  • PE-Xc. Сшивка молекул производится при содействии электронов;
  • PE-Xd. Для изготовления используется азот.

Для изготовления термостойких труб применяется модифицированный полиэтилен, обладающий в первую очередь высокой устойчивостью к большим температурам и давлению. Отличительными характеристиками труб PE-RT по отношению к PEX также являются:

  • более низкая стоимость изделий, которая возникает из-за отсутствия необходимости проведения дополнительной обработки материала;
  • отсутствие каких-либо шумов;
  • увеличенный период использования;
  • возможность соединения методом сварки.

Для более высокой устойчивости трубы могут армироваться:

алюминием (PEX-AL-PEX). Второе название – металлопластиковые трубы;

Металлопластиковая труба для пола с подогревом

специальным веществом (полиэтилвиноловый спирт), создающим противокислородный барьер (PEX-EVOH).

Труба с противодиффузной защитой

Трубы из нескольких видов материала абсолютно не подвержены расслоению, поэтому их технические характеристики и стоимость привлекают большое количество потребителей.

Как выбрать наиболее оптимальный вариант полимерных труб? Определиться с выбором  трубы поможет видео.

Полипропиленовые трубы

Полипропиленовая труба (маркировка PN) выпускается следующих видов:

  1. PN10 – максимальное давление, которое способна выдерживать труба составляет 10 атмосфер. Температура пропускаемой жидкости до 45ºС;
  2. PN16 выдерживает давление 16 атмосфер, а температура воды увеличивается до 60ºС;
  3. PN20 – при давлении в 20 атмосфер максимальная температура составляет 95ºС;
  4. PN25 – температура остается на уровне 95ºС, а давление увеличивается до 25 атмосфер.

Таким образом, теплый пол из полипропиленовых труб может быть изготовлен исключительно из двух видов – PN20 или PN25.

Полипропиленовая труба третьего типа

Отличительными особенностями труб из полипропилена являются:

  • относительная долговечность. Срок службы труб достигает 25 лет;
  • невысокая стоимость. Полипропиленовые трубы являются самыми дешевыми, поэтому и пользуются спросом на рынке;
  • высокая устойчивость к воздействию химических веществ, содержащихся в воде;
  • прочность, которая достигается путем фольгирования трубы.

Полипропиленовая труба усиленная алюминиевой фольгой

Недостатками такого вида труб являются:

  • низкий уровень температурного режима. Производителями заявлено, что труба может выдержать температуру до 95ºС, но при этом оптимальным является значение на уровне 80ºС. Снижение рекомендованного температурного режима приводит к необходимости установки дополнительного оборудования;
  • трудность монтажа. Как правило, трубы выпускаются небольшой длины. Чтобы соединить отдельные трубы в целый водопроводный контур, требуется сварка. При этом снижается срок службы готовой конструкции. К тому же полипропиленовые трубы отличаются малой эластичностью. Согнуть их в небольшой радиус невозможно;
  • высокая степень расширения при воздействии температуры. При использовании труб для горячего водоснабжения по поверхности устанавливаются специальные компенсаторы расширения, но при изготовлении водяного пола установка компенсаторов невозможна, что приводит к снижению срока службы изделий.

Стоимость полипропиленовых и полиэтиленовых труб практически одинакова. Поэтому специалисты рекомендуют использовать трубы с более надежными техническими параметрами.

Плюсы и минусы теплого пола из полипропиленовых труб

Стоит ли выбирать изделия для организации отопления пола и можно ли пропиленовые трубы заливать бетоном под стяжку?

Начнем с плюсов использования материала:

  • Устойчивость к перепадам температур и давления;
  • Низкая теплопроводность сводит к минимуму потерю тепловой энергии;
  • Низкая стоимость труб и их монтажа, обслуживания;
  • На внутренних стенках не возникают отложения.
  • Малая гибкость труб не менее 8 диаметров делает затруднительным контуров»;
  • Ограничена температура в помещении при укладке — не ниже +15°C;
  • Высокий коэффициент линейного расширения — проводники могут менять свои габариты при воздействии горячей воды. Полипропиленовые трубы в стяжку пола укладывать можно, но необходимо правильно их рассчитать и подобрать, чтобы не возникало внутренних напряжений, которые могут привести к быстрому износу.

Расчет необходимых материалов

Перед тем, как сделать теплый пол из полипропиленовых труб, нужно рассчитать количество необходимого материала, которое будет напрямую зависеть от используемой схемы укладки контура. Как правило, монтаж полипропиленовых труб обычно выполняется по схеме «улитка» — она не очень проста, но эффективность такой конструкции будет выше.

Независимо от выбранной схемы, трубы будут образовывать неправильную геометрическую форму, имеющую множество изгибов и поворотов.

Рассчитать точную длину труб в таком случае сложно, и для этого используется два метода:

  1. Расчет длины труб по проекту. Помещение переносится на лист бумаги с масштабированием. Схема отопительного контура также наносится на бумагу и потом замеряется при помощи линейки.
  2. Расчет длины труб при помощи длинной нитки. Чтобы воспользоваться данным методом, потребуется длинный шнур, который необходимо проложить по предполагаемому месту расположения труб. Шнур потом достаточно замерить.

Монтаж трубопровода

Монтаж трубопровода отопления в частном доме заключается в соединении отдельных элементов в единую систему. Выполняют следующие операции:

  • раскладка элементов согласно схеме;
  • сварка или пайка труб;
  • соединение с помощью фитингов;
  • присоединение отопительных приборов.

В виду того, что пластиковые материалы удлиняются при нагреве, устанавливают компенсаторы. Это петля из трубы, которую впаивают в трубопровод на длинных прямых участках. После завершения монтажных работ необходимо провести испытание под рабочим давлением.

Как спаять отопительный трубопровод

Как правильно спаять отопление из пропиленовых труб расскажем далее. При нагревании полипропилена до +260 градусов происходит его плавление, что позволяет соединять отдельные элементы. Это обеспечивается явлением полифузии – взаимопроникновением атомов. Получаем стык двух деталей, не разделенных границей.

Паяльник выбирают в зависимости от вида пайки — стыковой, муфтовой или фитинговой. Он имеет насадки, на которые надевают отрезки соединяемых труб или трубу и фитинг. После нагрева их плотно соединяют и выдерживают 4-6 секунд Время нагрева и остывания соединяемых полипропиленовых элементов зависит от их диаметра. Данные приведены в таблице, которую можно найти в специальной литературе.

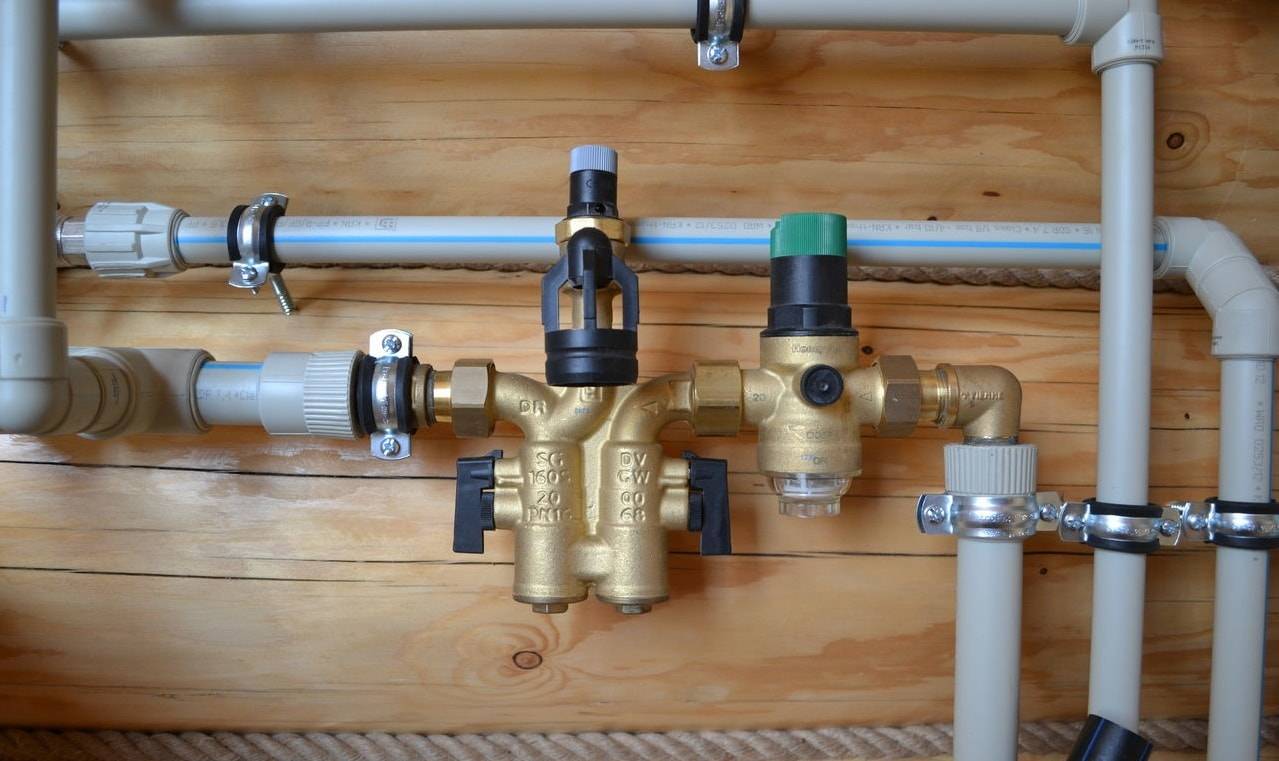

Крепление трубопровода к стене

Крепление трубопровода к стене осуществляют с помощью клипс и хомутов. Клипсы обеспечивают неподвижность трубы вдоль оси.

Хомутом крепят к стене, размещая трубы не ближе 20 мм от нее. Крепежные детали располагают на расстоянии не более полутора метра друг от друга. В местах поворота или разветвления труб устанавливают дополнительный крепеж.

Крепление радиаторов

Радиаторы навешивают на металлические кронштейны, входящие в комплект поставки, и закрепленные к стене дюбелями. Их толщина зависит от веса батареи. Чугунные элементы дополнительно опирают на ножки.

Схемы отопления из полипропилена для частного дома

  • однотрубная или двухтрубная;
  • двухтрубная с горизонтальной разводкой;
  • двухтрубная с вертикальной разводкой;
  • коллекторная.

Однотрубная схема предусматривает прохождение жидкости в одну сторону. Она применяется при последовательном соединении радиаторов. В двухтрубной модели есть линия обратного движения.

Двухтрубная схема с горизонтальной разводкой

В данной схеме полипропиленовые трубы расположены вдоль стены чуть выше уровня пола, что делает их малозаметными и не нарушает эстетику помещения. Это обычная двухтрубная система с нижней разводкой. Чаще всего радиаторы отопления установлены по периметру комнаты.

Схема вертикальной разводки

Вертикальная компоновка используется при отоплении усадебных домов в 2 этажа и более. Нагретая жидкость транспортируется между этажами по стоякам. Компоновка может быть по отношению к радиатору верхней или нижней. Верхняя модель чаще применяется при естественной циркуляции. На каждом этаже можно сделать горизонтальную схему распределения тепла. В данном случае устанавливают один стояк, по которому теплоноситель будет передаваться на каждый этаж.

Использование распределительного коллектора

В модели отопления с принудительной циркуляцией часто устанавливают коллектор. В нем от основного стояка отходит гребенка из труб, их количество равно числу потребителей тепла. На каждой полипропиленовой трубе имеется отдельный вентиль, который отключает определенную линию. Такая система позволяет равномерно распределять тепло, при необходимости снижать температуру в частном доме.

Недостаток – высокая стоимость монтажа, так как увеличивается длина трубопровода и количество фитингов. Однако эксплуатировать ее удобно, есть возможность отдельно отключить поврежденный участок. Сложные коллекторы оборудованы приборами автоматики, которые регулируют температуру теплоносителя, отключают систему при аварийной ситуации.

Одним из способов отопления жилища является водяной теплый пол. Полипропиленовые трубы повсеместно используются для его устройства. Систему водяного подогрева полов подключают к основной отопительной сети.

Организация отопления усадебного дома является сложным процессом. Для выполнения его самостоятельно нужно изучить способы и модели прокладки труб, выбрать подходящие материалы и арматуру. Не лишним будет ознакомиться с проектами отопления жилых зданий, близких по конструкции и размерам к вашему дому.

Просмотров: 1 370

Монтаж своими руками

Монтаж системы теплого пола достаточно прост, и его можно выполнить самостоятельно.

Необходимые инструменты и материалы

Для монтажа Вам понадобится:

  • Емкость и миксер для замешивания раствора, ведра, совковые лопаты, ломик, правило, мастерок, длинный полутерок.
  • Дрель, плоскогубцы, строительный нож, клей, строительный скотч.
  • Болгарка, диски, калибратор, круглый напильник.
  • Фитинги, трубы, сетка арматурная 5050 мм, крепления для труб, труборез, утеплитель, цементная смесь, гидроизоляционная пленка, пресс-клещи.
  • Для деревянного пола – лаги, пилы, трубы, труборез, фитинги.

Выравнивание поверхности

Очень важно выровнять поверхность перекрытия. Причин две:

  • Теплоизоляционные плиты будут непрочно прилегать к перекрытию и в процессе эксплуатации могут просесть – это приведет к растрескиванию стяжки и может привести к нарушению герметичности труб.
  • Если перепад основания будет больше половины высоты трубы, то приподнятых частях трубы велика вероятность возникновения воздушных пробок, мешающих движению теплой воды и снижающих эффективность системы.

Чаще всего поверхность основания пола достаточно ровная, но в некоторых случаях приходится делать ремонт поверхности раствором или устройство новой выравнивающей стяжки.

Подготовка теплоизоляционного слоя

Под трубопроводы отопления обязательно монтируется утеплитель – обычно плиты из плотного экструдированного пенополистирола (а не экспандированного пенопласта) высокой плотности толщиной не менее 35 мм (лучше 50 мм). Иногда применяют жесткие плиты из минваты, но это не самый лучший способ. Можно использовать пробку. Хорошо, если утеплитель будет фольгированный. Можно постелить фольгированную гидроизоляционную пленку. Не стоит укладывать пенофол.

Сверху теплоизоляцию защищают гидроизоляционной пленкой. Существуют пленки с разметкой, теплоизоляционные плиты с фиксаторами и разметкой.

Вдоль стены закрепляется демпферная лента. Иногда рекомендуют вдоль стены проложить полосу утеплителя.

Укладка труб и крепление

На гидроизоляцию укладывают трубы согласно проекта. Длина одного контура не должна превышать 150 м – иначе гидравлическое сопротивление труб просто не даст насосу возможности продавливать по трубе воду. Контуры должны быть примерно равными по длине.

Если трубы необходимо гнуть – делайте это аккуратно, лучше с помощью шаблона, чтобы на трубах не образовывались складочки в местах изгиба. Если на теплоизоляции нет крепежей, то монтируют специальные пластиковые планки (монтажные рейки) с замками для закрепления труб на нужном расстоянии друг от друга. Можно крепить трубы U-образными якорными скобами (клипсами). Крепить трубу необходимо, чтобы она не «всплыла» при заливке стяжки.

После укладки трубы с помощью фитингов подключают к коллектору. Каждый контур должен иметь возможность отключения с помощью кранов на входе и выходе.

Затем систему испытывают, заполняют водой и протапливают. Технология испытания: давление и температуру постепенно увеличивают в течение нескольких часов. По возможности давление доводят до 0,6 МПа (6 Бар, 6 атмосфер). Испытывают систему в течение не менее 24 часов, несколько раз стравливая воздух.

Установка армирующей сетки и заливка стяжки

Затем система заливается раствором. Трубопровод должен быть заполнен водой комнатной температуры – 20-23°С, давление должно составлять 0,3 МПа. Лучше использовать готовую цементную сухую смесь с пометкой «для водяных теплых полов». Можно в обычный цементный раствор добавить пластификаторы для теплого пола.

Стяжку заливают от стен. Неплохо ее накрыть полиэтиленов – это улучшает процесс созревания раствора и улучшает его качество. Пересыхание поверхности для раствора нежелательно, а увлажнять помещение большой площади невозможно. Полностью стяжка застывает через 20 дней, но пару раз пройтись по ней можно дней через 10, не раньше.

Трубы отопления в полу: плюсы, минусы и особенности

На сегодняшний день одним из путей передачи тепловой энергии, которые рассматриваются при монтаже системы отопления помещения, является использование жидкостных теплоносителей. Это может быть вода, антифриз, тосол. Нагретая жидкость передает тепло трубам и радиаторам, которые нагреваясь, увеличивают температуру воздуха в помещении.

Трубы отопления принято монтировать следующими способами:

  1. Открытый способ. К нему относится классическая схема отопления в доме или квартире, которая состоит из стояка (вертикальные трубы, их количество может достигать 8 штук на подъезд в многоквартирных домах), радиатора отопления (количество зависит от площади помещения), а также кранов, фитингов, креплений труб и радиаторов. Трубопровод располагается вдоль стен и связывает между собой стояк и радиаторы.
  2. Закрытый способ. Подразумевает прокладку трубопровода отопления в стенах или в полу. Трубы могут быть подведены как к радиаторам, расположенным выше уровня пола, так и находиться полностью под его поверхностью. Закрытое подведение труб к радиаторам носит скорее эстетический характер и не влияет на температуру в помещении в связи с их небольшой площадью.

Остановимся на закрытом способе и рассмотрим его достоинства и недостатки.

Положительные стороны закрытого монтажа

Равномерный прогрев и экономическая выгода. Эти характеристики относятся только к безрадиаторной системе, полностью скрытой в полу.

Прогретый воздух в этом случае поднимается от пола. Наиболее высокая температура в нижней части помещения. Происходит прогрев именно зоны нахождения человека, что экономически выгодно, в сравнении с классической схемой. Воздух, поднимаясь вверх, остывает, что полезно организму. Принято считать, что ноги нужно держать в тепле, в голову в холоде.

Также, с целью экономии, можно установить тепловой счётчик и оплачивать счета за отопления согласно его показаниям.

Такая установка актуальна только для современных построек, в которых применяется горизонтальная разводка системы теплоснабжения, когда от одного центрального стояка трубы расходятся по квартирам.

В строениях с вертикальной разводкой придётся устанавливать счётчики на каждый радиатор. В данной ситуации монтаж связан с большими расходами и на практике реализуется редко.

Отсутствие радиаторов, хоть и незначительно, но увеличивает площадь помещения. Освобождается дополнительное место для меблировки. Помещение выигрывает во внешнем облике. Нет необходимости скрывать стояки и трубы, идущие по стенам.

Совет

Если в полу скрыты только трубы, а радиаторы остаются на стенах, эффект от закрытого расположения будет немного меньше.

Температура пола при полностью закрытом монтаже всегда плюсовая. По нему приятно ходить, на полу могут играть дети, без риска заболеть. Можно отключить, при необходимости.

Минусы расположения труб отопления в полу

При необходимости сделать отверстие в полу, к примеру, для монтажа деревянных конструкций, могут возникнуть затруднения. Работы надо проводить аккуратно, исключая повреждения труб отопления. Чтобы исключить подобные ситуации после укладки труб должна составляться схема их расположения.

Трудности, связанные с возможным ремонтом могут стать препятствием для укладки труб в полу.

Обнаружить течь при закрытой укладке непросто. Первым её признаком являются мокрые пятна на полу. Они могут долго оставаться незамеченными под финишным покрытием.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
