Технические характеристики отопительных котлов Дон

ВНИМАНИЕ! ОСОБЕННО ВАЖНО!

Перед установкой котла необходимо обратить особое внимание на п.4 «Меры безопасности», п.6 «Монтаж котла и системы отопления», п.7 «Требования к системе подвода газа» настоящего руководства!

Установка отопительного котла должна производиться только специалистами газовых служб с отметкой в паспорте!

Гарантийные обязательства не распространяются на котлы и газогорелочные устройства, установленные самостоятельно!

При покупке котла следует проверить вместе с продавцом комплектность и товарный вид отопительного котла! После продажи котла завод-изготовитель не принимает претензии по некомплектности и механическим повреждениям.

1. Общие указания 4
2. Технические данные 5
3. Комплектность поставки 7
4. Меры безопасности 8
5. Устройство и принцип работы 9
6. Монтаж котла и системы отопления 10
7. Требования для монтажа котла на природном газе 11
8. Техническое обслуживание котла 11
9. Обслуживание системы отопления 12
10. Характерные неисправности и методы их устранения 13
11. Настройка автоматики управления 14
12. Регламентные, профилактические работы Методика проведения контрольных испытаний.

Автоматика безопасности

14
13. Ресурс, срок службы. Гарантийное обязательство 14
14. Сведения об утилизации 15
15. Свидетельство о приемке 16
16. Гарантийный талон 17
17. Приложение 1,2 18-19

ВНИМАНИЕ!

ПРИСТУПИТЬ К УСТАНОВКЕ КОТЛА И В ДАЛЬНЕЙШЕМ К ЭКСПЛУАТАЦИИ ТОЛЬКО ПОСЛЕ ВНИМАТЕЛЬНОГО ОЗНАКОМЛЕНИЯ С НАСТОЯЩИМ РУКОВОДСТВОМ ПО ЭКСПЛУАТАЦИИ

1. ОБЩИЕ УКАЗАНИЯ

1.1. Котел отопительный стальной, предназначен для теплоснабжения индивидуальных жилых домов и зданий коммунально-бытового назначения, оборудованных системами водяного отопления с естественной или принудительной циркуляцией и для горячего водоснабжения (в зависимости от комплектации и модели).

1.2. Котел изготавливается в исполнении для умеренных и холодно климатических зон (районов). Для эксплуатации котел устанавливают в закрытых помещениях (объемах) с естественной вентиляцией без искусственных регулируемых климатических условий, где колебания температуры и влажности воздуха, воздействие песка и пыли существенно меньше, чем на открытом воздухе.

1.3. Транспортирование котлов допускается всеми видами транспорта при условии защиты изделия и упаковки от механических повреждений, воздействия атмосферных осадков, согласно правилам перевозок грузов, действующих на каждом виде транспорта.

Характеристики котла

При помощи отопительного оборудования марки «Дон» можно максимально эффективно обогреть жилой дом или любое другое помещение, а также обеспечить поступление горячей воды. Оборудование имеет множество плюсов, но и недостатки у него имеются.

Основные преимущества

Читая отзывы потребителей, можно выделить основные плюсы использования этих отопительных агрегатов:

Универсальность. Агрегат может функционировать практически на любом твердом топливе – дровах, угле, торфяных брикетах, древесных отходах (стружках, пеллетах и пр.). Более того, при необходимости можно установить газовую горелку.

  • Энергонезависимость. Котел не требует подключения электропитания, поэтому он будет нормально функционировать даже при отключении электроэнергии.
  • Долгий срок эксплуатации. Материал изготовления камеры сгорания – высокопрочная сталь с высоким содержанием углерода. Толщина стальных листов – 3 мм. Этот материал устойчив к высоким температурам и коррозии в то же время он имеет хорошие показатели теплопроводности.
  • Безопасность. Корпус котла имеет хорошую теплоизоляцию. С одной стороны, это повышает эффективность работы, так как существенно снижает теплопотери. С другой – исключает нагревание внешней поверхности. Котлы отвечают стандартам пожарной безопасности.
  • Длительные интервалы между закладками топлива. Большинство моделей из линейки котлов «Дон» имеют топки большого объема. Это позволяет увеличить интервал между закладками до 8 часов, что существенно облегчает обслуживание котла.
  • Неприхотливость к качеству теплоносителя. Котел может работать и при использовании в качестве теплоносителя жесткой воды.
  • Сдержанный и привлекательный дизайн. Внешнее покрытие котла выполнено из термостойкой краски, которая долго сохраняет привлекательный вид котла.
  • Качество. Кожух агрегата не имеет щелей, все детали идеально подогнаны друг другу. Резьбовые соединения выполнены безукоризненно, места стыков качественно сварены.
  • Доступность. Сам котел имеет относительно невысокую цену, недорого будет обходиться и топливо для него.
  • Контроль. Наличие встроенного термометра позволяет контролировать температуру в системе.

Недостатки

Основным недостатком всех твердотопливных котлов является невозможность полной автоматизации процесса. Для обеспечения нормальной работы системы отопления потребуется регулярно докладывать дрова в топку, а также чистить оборудования, удаляя продукты горения.

Еще одним существенным недостатком является то, что твердотопливный отопительный агрегат довольно долго остывает. Этот минус проявляется тогда, когда нужно произвести срочный ремонт оборудования. После остановки котла придется довольно долго ждать, чтобы детали остыли и можно было приступить к работе.

Особенности конструкции и основные характеристики

Как и большинство моделей работающих на твердом топливе, котел Дон 16 представляет из себя стальное устройство с водяной рубашкой. Основной его частью является топка. Производители сознательно пошли на увеличение ее размеров, для того чтобы она вмещала больше топлива, тем самым обеспечивая более длительное горение. Топливная камера изготовлена из особого сплава, что делает ее устойчивой к коррозии.

Фото 1: Стальной универсальный котел на твердом топливе Дон 16

Второй значимой частью водогрейного котла Дон 16 является теплообменник. Его задача обеспечить максимальный съем тепла и передать его теплоносителю. Для обеспечения максимального теплосъема, конструкция теплообменника выполнена таким образом, что дымогарные трубы проходят сквозь него. Для еще более лучшей отдачи тепла внутри них установлены турболизаторы. Нагретый теплоноситель через верхний патрубок подается в отопительную систему. Возврат воды в твердотопливный котел происходит через патрубок обратной линии. Температура теплоносителя контролируется термодатчиком.

Фото 2: Зольник котла Дон 16 старой модификации

В двухконтурных котлах Дон 16 внутрь теплообменника, вокруг дымогарных труб устанавливается змеевик. Благодаря его близости к источнику тепла, вода в нем быстро нагревается, бесперебойно обеспечивая владельца дома горячей водой для санитарных нужд. Скорость потока регулируется вентилем, либо смесителем.

На передней панели находятся шуровочная и загрузочная дверцы. Они служат для загрузки и выемки золы, а также очистки внутренних поверхностей. Регулировка тяги, а следовательно и интенсивности горения происходит с помощью рукоятки шибера.

Фото 3: Газовая горелка для твердотопливного котла с водяным контуром Дон 16

Помимо универсального котла мощностью 16 кВт, выпускаются и модели на 30 кВт. Также в линейки присутствуют устройства способные работать только на твердом топливе. Приведем некоторые технические характеристики которые приводит производитель на официальном сайте:

Дополнить систему водой. Проверить соблюдение уклонов в отопительной системе. Возможна установка циркуляционного насоса. Переработать проект системы отопления.См. разд. 6
3. Течь котла3.1.Отпустилась гайка датчика температуры. 3.2.Выделение конденсата. 3.3.Отпустилась гайка водоподогревателя 3.4.Отпустилась гайка ниппеля змеевика водоподогревателяПодтянуть гайку датчика температуры,подтянуть гайку водоподогревателя, Исчезает при последующей работе котла при достижении температуры обратки 45 0 С.Владелец котла.
4. Самопроизвольное отключение горелки4.1.Недостаточное разрежение в дымоходе, забит дымоход. 4.2.Погасла запальная горелки, засорилось сопло.Очистить дымоход
Владелец котла.
5. Утечка газа в местах соединений.Износились прокладки, ослабли резьбовые соединения, нарушена смазка.Заменить прокладки. Перепаковать соединения.Владелец котла.
6. При работе котла вода не достигает нужной температуры.Нарушена настройка газового клапана. Настройка блок-кранаОтрегулировать работу газового клапана и блок-крана горелки.См. разд.8. Мастер-наладчик.
7. Наблюдается отрыв пламениБольшая тяга. Давление газа выше допустимого.Отрегулировать тягу шибером и давление газа.Мастер-наладчик.
8. Температура воды в котле достигла 95 0 С., основная горелка продолжает работать.Нарушена герметичность термоблока лопнул «снаряд» блок-крана, Лопнуло нижнее кольцо «снаряда»Заполнить герметично термодатчик с термобаллоном тосолом А-40,или заменить.Заменить снаряд, заменить кольцо снаряда.Мастер-наладчик.
9. Горелка горит коптящим пламенем.Недостаток первичного воздухаОтрегулировать подачу воздуха регулятором первичного воздуха.Владелец котла.
10. Проскок пламени в горелкуДавление газа ниже допустимогоОтрегулироватьМастер-наладчик.
МодельКС-ТГ-16/20SКС-ТГ-30/40S
Мощность (уголь/газ), кВт16/2030/40
Площадь помещения (уголь/газ), м²160/200300/400
КПД (уголь/газ), %86/9086/90
Расход газа, м³/ч1,32,5
Цена, руб19 80045 000

Для обеспечения работы на газу, шуровочная дверца и колосники демонтируются, и в нижнее отверстие передней панели монтируется газовая горелка управляемая автоматикой. Верхняя часть топки закрывается топочным листом в плотную к передней стенке.

Дон 16 путем установки пеллетной горелки и бункера с блоком управления легко превращается в отопительный пеллетный котел российского производства. В отличии от газового, подключение оборудования для работы на пеллетах не требует регистрации. Пеллеты значительно эффективнее дров и угля и помогут значительно сэкономить на отоплении вашего загородного дома или дачи.

Дополнительные возможности оборудования

Твердотопливные котлы отопления Дон могут быть дополнительно оснащены газовой горелкой, что делает их абсолютно универсальными обогревательными устройствами. Это позволяет устанавливать их в любом регионе России. Газовая горелка АГУ-Т-М с допустимой мощностью 20-55 кВт, хорошо себя зарекомендовала во многих газовых хозяйствах.

Газовая горелка для котла Дон

В такой модификации, газовый котел отопления Дон может быть дополнительно оснащён и вторым контуром, отвечающим за подготовку горячей воды. В целом, данное оборудование предназначено для обогрева больших площадей и незаменимо при организации автономного отопления в складских и производственных комплексах.

Схема котла с дополнительным змеевиком

На твёрдом топливе есть возможность отопить до 300м² и 550м², а при осуществлении подачи природного газа, задача максимально упрощается. Такие мощности позволяют использовать змеевик второго контура максимально эффективно, этому способствует и изготовление его из высококачественной меди. Данный проточник прогревает 420-740 литров в час. При необходимости он может быть убран, поскольку является полностью съёмным.

Преимущества газового котла

Первый вариант будет предпочтителен для квартир в многоэтажных домах. Он оснащается продуманной системой автоматического управления, которая позволяет человеку не вмешиваться в работу отопителя. Пользователь лишь задает алгоритм работы, а далее все будет происходить без его участия. Сгорающий газ не оставляет твердых отходов, поэтому не придется ежедневно чистить топку от золы.

Установка турбированного дымохода позволит сделать горизонтальную систему вывода отработанных газов. Не придется выделять специальное место для хранения топлива, так что в комнате всегда будет поддерживаться чистота. Всем хорошо известно, насколько плотно угольная пыль въедается в поверхности, и как трудно ее отмыть.

Еще немаловажно, что человеку не придется заниматься подброской горючего, так что о регулярной слежке за временем, чтобы не пропустить очередной сеанс, можно забыть. Котел максимально эргономичен и удобен в эксплуатации, а также достаточно надежен, если вовремя осуществлять сервисный осмотр

Обзор моделей

Опишем лучшие модели.

КС 16

Из всех моделей, представленных отечественными производителями, одна из самых востребованных — «Дон» КС 16. Его главные плюсы: отличные технические характеристики, удобная эксплуатация и экономное потребление энергоресурсов.

Имея отечественную сборку и комплектующие, он готов работать в самых сложных климатических условиях. Именно климат России не позволяет многом европейским аналогам выдерживать конкуренцию с отечественными разработками. Эта линейка включает модификации, отличающиеся числом контуров и рядом более мелких отличий.

Ключевые технические параметры:

Площадь отопления, м²160
Расход природного газа, м³/ч2,0
Тепловая мощность, кВт16
КПД,%90
Вес, кг139
Габариты (ВхШхГ), мм1030х470х700
Стоимость, руб.22 000

КС-Т-11

Стальной. Энергонезависимый. Для небольших объектов. Работает на газе или твердом топливе — меняется горелка.

Установлена автоматика. Благодаря регулятору Honeywell, расход энергоресурсов снижен на 30%. Материал топки — углеродистая сталь, стойкая к коррозии. Адаптирован к жесткой воде.

Площадь отопления, м²110
Расход природного газа, м³/ч2,0
Тепловая мощность, кВт11
КПД,%80
Вес, кг65
Габариты (ВхШхГ), мм680х470х580
Стоимость, руб.12 500
  • Напольная установка.
  • Стальной теплообменник.
  • Отвод продуктов сгорания — дымоход.

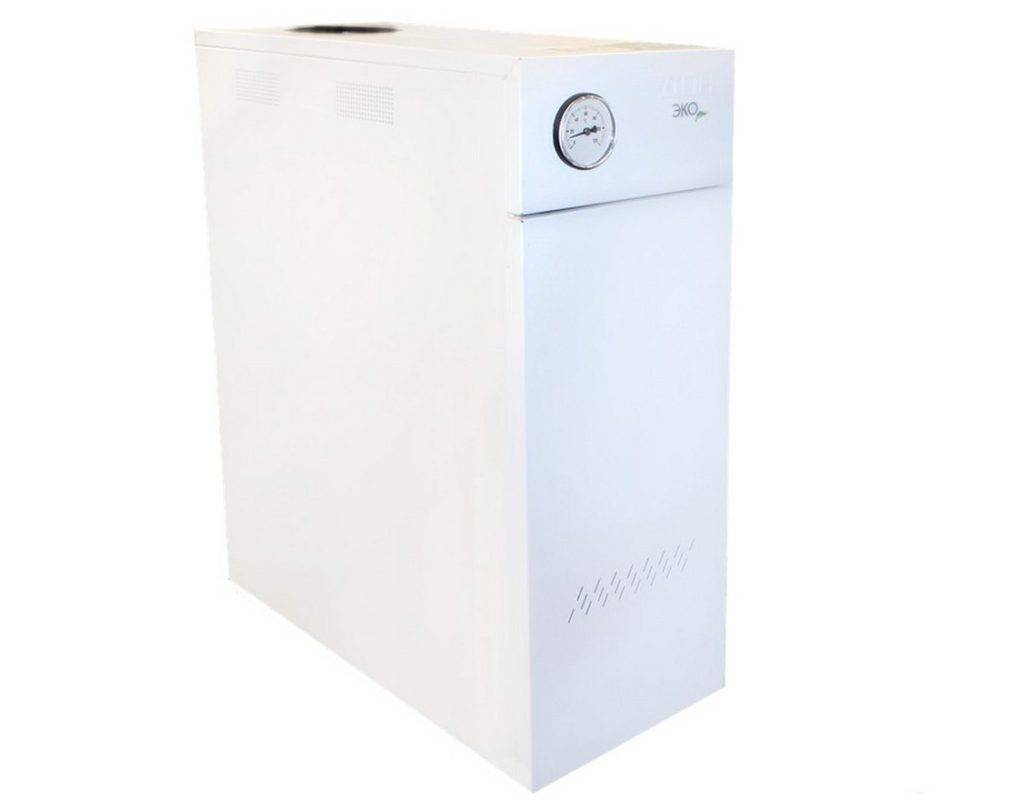

«Дон Эко»

Экономичная версия, главное отличие которой — компактность. В небольшом аппарате заложена надежная итальянская автоматика и эффективный теплообменник. Отличается стабильной работой горелки и высокой теплопередачей.

Котлы предназначены для отопления небольших площадей, допускается использование с водогрейкой проточного типа («ДОН» или «КОНОРД»). В тандеме с водонагревателем эта модель обеспечит небольшой дом теплом и горячей водой.

Для примера приводим технические характеристики и конструктивные особенности «Дон Эко» КС-Г-12S:

Площадь отопления, м²120
Расход природного газа, м³/ч1,32
Тепловая мощность, кВт12
КПД,%90
Вес, кг34,3
Габариты (ВхШхГ), мм650х230х573
Стоимость, руб.13 500
  • Давление системы отопления (мин/макс) — 0,1/1,2 бар.
  • Теплоноситель — вода.
  • Один контур.
  • Напольное исполнение.
  • Открытая топка.
  • Стальной теплообменник.
  • Отведение газов — через вертикальный дымоход.
  • Цвет корпуса — белый.
  • Гарантия — 2 года.

DonStail

Новое газовое оборудование от завода «КОНОРД» — модели с повышенной производительностью DonStail. Мощные нагреватели со строгим и стильным дизайном. Белый цвет и декоративная перфорация на корпусе создают ощущение легкости, аппарат гармонично вписывается в современный интерьер.

Благодаря особой конструкции теплообменника и автоматике Sit и горелке Polidoro, эти модификации обладают высоким КПД, низким расходом энергоресурсов и полностью безопасны.

Характеристики одноконтурной версии DonStail КС-Г-12 S:

Площадь отопления, м²120
Расход природного газа, м³/ч1,32
Тепловая мощность, кВт12
КПД,%92
Вес, кг73
Габариты (ВхШхГ), мм835х343х515
Стоимость, руб.18 000
  • Напольное исполнение.
  • Открытая топка.
  • Стальной теплообменник.
  • Цвет — белый.
  • Гарантия — 3 года.
  • Пьезорозжиг.

Мощные котлы «Дон»

Для отопления больших коттеджей, производственных и складских зданий используют аппараты большой мощности:

  • На 40 кВт. КПД — 76%. Обогревает помещение до 400 м². Масса — 290 кг. Габариты небольшие — 700х850х1430 мм.
  • На 50 кВт. Потребление 3 м³/ч. Обеспечит теплом коттеджи площадью до 50 м². КПД — 85%. Габариты — 850х700х1430 мм.
  • На 100 кВт. Самый мощный вариант — на 1000 м². КПД — 87%. Вес — 560 кг. Размеры — 1280х900х1090 мм. Идеальное решение для больших загородных домов и нежилых помещений.

Видео: Popular Videos — Котёл

Парапетный котел «Росс» может обладать разной мощностью. От выбора модели с наиболее подходящей мощностью будет зависеть качество отопления и экономичность использования агрегата. Это обусловлено тем, что если мощность будет выше необходимой, то электричество и газ будут расходоваться впустую. Достаточно часто рекомендуется использовать формулу, которая предусматривает выбор оборудования с учетом одного киловатта на 10 квадратных метров. На самом деле, этот расчет нельзя назвать правильным, так как показатель является усредненным. На практике он не соответствует реальности. При расчете, который предусматривает 1 киловатт на 10 квадратных метров, не учитывается разница между домом и квартирой

Важно учесть и количество проемов, высоту потолка, материал стен и остальные параметры, из которых складывается уровень теплоизоляции. Специалисты рекомендуют удваивать данную формулу, используя 2 киловатта на 10 квадратных метров. Это позволит получить запас, который учитывает возможные сквозняки, высокие потолки, тонкие стены и чрезмерное количество окон

Это позволит получить запас, который учитывает возможные сквозняки, высокие потолки, тонкие стены и чрезмерное количество окон.

Котел «Дани» парапетный, как и остальные модели подобного оборудования, обладает экономичностью, незначительной стоимостью и простотой в эксплуатации. Он может выполнять функции водонагревателя и не предполагает обустройство дополнительной сети отопления, так как является конвектором и печью одновременно. Каждый мастер сможет с легкостью произвести подключение такого агрегата самостоятельно, не прибегая к помощи специалистов. Двухконтурные парапетные котлы являются современными удобными отопительными устройствами, которые можно устанавливать в помещениях любого типа, например, квартирах или частных домах, гаражах и хозяйственных постройках.

Характеристики котла

При помощи отопительного оборудования марки «Дон» можно максимально эффективно обогреть жилой дом или любое другое помещение, а также обеспечить поступление горячей воды. Оборудование имеет множество плюсов, но и недостатки у него имеются.

 Основные преимущества

Читая отзывы потребителей, можно выделить основные плюсы использования этих отопительных агрегатов:

Универсальность. Агрегат может функционировать практически на любом твердом топливе – дровах, угле, торфяных брикетах, древесных отходах (стружках, пеллетах и пр.). Более того, при необходимости можно установить газовую горелку.

Совет! Благодаря возможности переоборудования под использование газа, котлы марки «Дон» имеет смысл устанавливать и в тех районах, в которых вскоре появится газоснабжение. При подключении газа нужно будет только установить горелку подходящей модели, не производя замены котла.

  • Энергонезависимость. Котел не требует подключения электропитания, поэтому он будет нормально функционировать даже при отключении электроэнергии.
  • Долгий срок эксплуатации. Материал изготовления камеры сгорания – высокопрочная сталь с высоким содержанием углерода. Толщина стальных листов – 3 мм. Этот материал устойчив к высоким температурам и коррозии в то же время он имеет хорошие показатели теплопроводности.
  • Безопасность. Корпус котла имеет хорошую теплоизоляцию. С одной стороны, это повышает эффективность работы, так как существенно снижает теплопотери. С другой – исключает нагревание внешней поверхности. Котлы отвечают стандартам пожарной безопасности.

  • Длительные интервалы между закладками топлива. Большинство моделей из линейки котлов «Дон» имеют топки большого объема. Это позволяет увеличить интервал между закладками до 8 часов, что существенно облегчает обслуживание котла.
  • Неприхотливость к качеству теплоносителя. Котел может работать и при использовании в качестве теплоносителя жесткой воды.

Совет! Если все же змеевик выйдет из строя из-за повышенной жесткости воды, то его можно будет очень легко заменить, не проводя масштабных демонтажных работ.

  • Сдержанный и привлекательный дизайн. Внешнее покрытие котла выполнено из термостойкой краски, которая долго сохраняет привлекательный вид котла.
  • Качество. Кожух агрегата не имеет щелей, все детали идеально подогнаны друг другу. Резьбовые соединения выполнены безукоризненно, места стыков качественно сварены.

  • Доступность. Сам котел имеет относительно невысокую цену, недорого будет обходиться и топливо для него.
  • Контроль. Наличие встроенного термометра позволяет контролировать температуру в системе.

Совет! Потребители отмечают удачную конструкцию камеры для сбора золы. Наличие массивных колосников обеспечивает перемещение продуктов горения в специально приспособленный для этого отсек.

Недостатки

Основным недостатком всех твердотопливных котлов является невозможность полной автоматизации процесса. Для обеспечения нормальной работы системы отопления потребуется регулярно докладывать дрова в топку, а также чистить оборудования, удаляя продукты горения.

Совет! Оборудование для обслуживания котла (кочерга, совок и пр.) в комплект поставки, как правило, не входят, их придется приобретать отдельно.

Еще одним существенным недостатком является то, что твердотопливный отопительный агрегат довольно долго остывает. Этот минус проявляется тогда, когда нужно произвести срочный ремонт оборудования. После остановки котла придется довольно долго ждать, чтобы детали остыли и можно было приступить к работе.

Особенности эксплуатации и сфера применения

При установке и эксплуатации котлов нужно строго соблюдать технику безопасности

Во время эксплуатации нельзя допускать испарение воды в баке до самого дна. При запуске рекомендуется скорость заполнения не больше 8 л/мин., энергоноситель подается до появления воды в трубке перелива на расширителе. Автоматика выставляется на максимальную температуру до +95°С.

Не разрешается использовать подсоединенный бойлер, если отопление выключено. Зимой жидкость из контуров сливается, если агрегат остается без работы более суток. Нагреватель ставят ниже обвязки котла, если система выполняется по гравитационной схеме.

Мощность котла выбирается на 30% больше расчетной, если агрегат будет работать в жестких условиях плохо прогреваемого помещения или дома без внешнего утепления. При выборе учитывается зависимость устройства от электричества. Если в модели нет электрического розжига, можно не подключать к сети.

Причины поломки газового оборудования

Несмотря на высокое качество продукции отечественного производителя Конорд, такие газовые котлы могут со временем выходить из строя.

Далеко не всегда проблема заключается в естественном изнашивании деталей, и, как правило, это происходит только по истечении, как минимум, 5-ти лет после начала эксплуатации.


Одна из самых частых причин поломки газовых котлов – внезапное отключение или сильный скачок электричества, в результате которого настройки устройства попросту сбиваются

Если техника сломалась практически сразу же после установки, то это может возникнуть в результате элементарного сбоя в настройках или перепада напряжения.

Зачастую неисправности газовых котлов возникают по следующим причинам:

  1. Перепады напряжения в сети. Резкие скачки напряжения могут привести к замыканию, и соответственно – перегоранию предохранителя, который понадобится заменить исправной деталью. В данном случае рекомендуется приобрести качественный стабилизатор, что позволит больше не беспокоиться о сбоях напряжения в сети.
  2. Некачественная вода. В работе двухконтурных котлов, отвечающих также за нагревание воды, могут наблюдаться сбои. Нагрев низкокачественной воды приводит в негодность проточный теплообменник, поэтому единственным выходом в такой ситуации будет установка полноценной системы для очистки воды.
  3. Неправильный монтаж. Установкой газового отопительного оборудования должен заниматься квалифицированный специалист, поскольку даже малейшая ошибка может привести к серьезным последствиям. К примеру, неправильно выполненная обвязка чугунного газового котла может привести к тому, что при пониженной температуре его корпус просто расколется.

Помимо этого, исправную работу газового оборудования могут нарушить погодные условия, из-за чего котел может прийти в негодность.

Поскольку в морозную погоду многие пользователи включают отопление на полную мощность, давление в системе газопровода понижается, а значит, котел попросту не сможет выдавать обещанное тепло.


В качестве дополнительного источника отопления можно установить твердотопливный котел на угле, что позволит не перегружать газовый котел, и обеспечить при этом достаточную температуру внутри помещения

При наличии обычного газового котла Конорд (без нагрева горячей воды) рекомендуется установить хороший стабилизатор, при этом лучше не экономить на покупке. Так, вам не придется менять предохранитель после каждого сбоя в электросети, и тем более, тратить большие деньги на приобретение замены для сгоревшего насоса.

Особенности эксплуатации

К каждой модели прилагается инструкция, в которой пользователь может ознакомиться с правилами эксплуатации нагревателя, схемой его подключения, с особенностями конструкции, настройки и регулировки.

Система заполняется постепенно, со скоростью не более 8 л/мин. Вода пресная. Заполнение продолжают до появления жидкости в переливной трубке расширительной емкости.

Описание процесса розжига:

  • проветривание топочной камеры в течение 5–10 минут, основной вентиль должен быть закрыт;
  • проверка тяги путем приближения бумажной полоски к смотровому окошку;
  • открытие шибера подачи воздуха и разжигания пламени;
  • закрытие дверцы;
  • регулировка температуры вентилем змеевика.

Монтаж и обвязка

Установкой котлов должны заниматься специалисты, но даже пользователям полезно знать правила монтажа. Если обвязка выполняется согласно гравитационной схеме, нагреватель размещают ниже, чем трубы обратной линии, — это улучшает движение теплоносителя. Дымоход располагается внутри сооружения.

Если дымовая труба проходит по неотапливаемым помещениям, ее нужно утеплить.

Подключение дополнительной техники

Вся продукция компании «Конорд» проста в эксплуатации, но не лишним будет доукомплектовать аппарат терморегулятором — это устройство сделает работу оборудования максимально эффективной. Также можно заранее приобрести дополнительный змеевик, на случай поломки. В стандартной комплектации нагреватели оснащаются регулируемым передним шибером.

ДОН 16 КС-Т Р котел твердотопливный

Водяная рубашка котлов ДОН устроена уникальным образом. Вода, являющаяся теплоносителем, распределена практически по всему корпусу котла. Но специальный слой теплоизоляции позволяет максимально сохранить такое ценное тепло и оставляет поверхность котла прохладной.

Надежность и долговечность отопительных котлов Дон обеспечивается сталью толщиной 3 мм, из которой изготавливается практически весь корпус котла и топочная камера.

Дон — единственные котлы, которые при наличии контура горячего водоснабжения, имеют сменный медный змеевик. Это один из самых существенных моментов. При работе на жесткой воде, что особенно характерно для нашей страны, змеевик быстро засоряется. Возможность замены змеевика значительно продлевает срок службы котлов дон.

Твердотопливный двухконтурный отопительный котел ДОН КС Т 16 Р (площадь отопления до 160 кв.м) предназначен для теплоснабжения домов и зданий оборудованных системами водяного отопления как с естественной так и или принудительной циркуляцией теплоносителя и горячего водоснабжения.

Котел ДОН КС Т 16 Р имеет «водяную рубашку» (вода, являющаяся теплоносителем, распределена по всему корпусу котла, а специальный слой теплоизоляции (8 мм) максимально сохраняет тепло и оставляет поверхность котла прохладной).

Котел ДОН КС ТВ 16 Р имеет большую топочную камеру (она позволяет отапливать помещение без догрузки не менее 8 часов). Он комплектуется механическим тягорегулятором. Также можно устанавливать газовую горелку для работы на природном газе.

Экономичность котла ДОН КСТ 16

Высокий КПД, использование американского регулятора тяги Honeywell снижает расход топлива более чем на 30%, а большая топочная камера позволяет котлу ДОН на угле работать не менее 8 часов без дозаправки.

Электронезависимость котла ДОН КС-Т 16 кВт

Котел при работе на дровах, угле, газе не требует подключения к электрической сети

Надежность и долговечность отопительных котлов Дон обеспечивается сталью толщиной 3 мм, из которой изготавливается практически весь корпус котла и топочная камера.

Котлы ДОН адаптированы к условиям работы на жесткой воде.

Удобность эксплуатации котла.

Объем топочной камеры позволяет использовать большое количество дров на одну загрузку диаметром до 60 мм, длиной до 600 мм, в зависимости от модели.

Функциональность котлов ДОН

Устанавливается на место старого котла ДОН без переделки системы отопления, легко переделывается — при переходе с твердого топлива на газ устанавливается газовая горелка, возможно использование и с пеллетной горелкой.

Котел ДОН КС Т 16 Р обеспечивает комфорт, стабильную температуру в доме.

Технические характеристики:

  1. Назначение: Для отопления
  2. Оснащение: Тягорегулятор фирмы “Honeywell” (Германия)
  3. Тип топлива: Дрова, уголь
  4. Материал теплообменника: Сталь
  5. Мощность: 16 кВт
  6. КПД на твердом топливе: 75% КПД на природном газе: 85%
  7. Площадь отапливаемого помещения: не более 160 м2
  8. Максимальное рабочее давление: 1,2 атм.
  9. Максимальная рабочая температура: 95С
  10. Температура наружных поверхностей котла: 80 — 120C
  11. Выход дымохода прямоугольный — используйте специальный переходник.
  12. Диаметр дымохода 140 мм
  13. Присоединительные патрубки труб отопления диаметр — 2”
  14. Габариты: В 1030 мм х Ш 470 мм х Г 700 мм Вес: 153 кг

Гарантия.

Гарантийный срок службы котлов «ДОН» 12 месяцев со дня продажи через торговую сеть, но не более 15 месяцев с момента выпуска при отсутствии отметки о продаже и штампа предприятия торговли. Срок службы котла – 15 лет.

Доставка.

Виды доставки: самовывоз с нашего склада, доставка до адреса или отправка транспортной компанией. При отправке транспортной компанией до филиала довозим сами.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
