Укладка теплого пола под ламинат: монтаж электрического кабельного и пленочного

Энергопотребление теплыми полами

Энергопотребление теплых полов зависит от:

Качества подложки;
Замкнутости помещения.

Проведенные эксперименты показали, что даже открытая дверь в комнату с тёплыми полами, приводит к увеличению времени работы нагревательных элементов. При качественной теплоизоляции основания пола и грамотно организованной вентиляции, для поддержания заданной температуры (+25°C) в ванной комнате, тёплый пол в течение часа работал:

14 мин при закрытых дверях и отсутствии людей;
23 мин при закрытых дверях с 1 человеком внутри;
46 мин при открытых дверях без людей внутри.

В простейшем случае, за сутки будет израсходовано ((24 х 14) / 60 = 5 ч 36 м) х 135 вт ≈ 0,75 кВт.

Другими словами, энергопотребление напрямую зависит от степени эксплуатации помещения.

Основные виды систем подогрева пола

Системы подогрева пола разделяют на два основных типа:

Электрические. Подогрев осуществляется с использованием специальных электрических кабелей.
Водяные. Нагрев происходит с помощью полиэтиленовых труб с горячей водой.

Электрические теплые системы различают по типу нагревательного элемента. Основные их виды: греющий кабель, нагревательный мат и инфракрасный обогрев (специальная термопленка)

Беря во внимание актуальность ламинированного покрытия, целесообразно будет разобраться в том, какой теплый пол лучше для ламината

Нагревающий кабель. Теплые полы с таким нагревательным элементом устроены очень просто. Специальный кабель с большим значением сопротивления размещается в стяжке пола, которая устраивается поверх основания. Тепло, выделяемое при прохождении электричества через кабель, нагревает стяжку, которая в свою очередь греет финишное покрытие, а от него тепло распределяется по всему помещению.

Совместим ли инфракрасный тёплый пол с ламинатом?

Если сравнивать ламинат с плиткой, то его теплопроводность ниже, а теплоёмкость выше чем у керамики.

Ламинированное покрытие не любит перегрева и резких температурных скачков, а это возможно при работе водяного или кабельного подогрева. Температурное воздействие может спровоцировать образование трещин, что приведёт к скрипу дощечек.

Инфракрасная система самая подходящая для паркета, у неё малая толщина, поэтому прогревание ИК волнами быстрое и равномерное. Если установка под ламинат термоплёнки своими руками сделана правильно, лучи не будут уходить через основание, тем самым тепло не утечёт зря. Даже при сбое в функционировании, перегрева не произойдёт, температурный уровень не превысит 45 градусов.

Типы теплых полов

Для ламинированного покрытия подходят три типа обогрева – водяные, электрические, инфракрасные системы. Конструкции способствуют равномерному распределению тепловой энергии, не видны для посторонних. Теплый пол можно использовать под покрытие, ведь в сравнении с радиаторным обогревом, уменьшается количество пыли.

Классификация электрических конструкций

Производители выпускают электрический теплый пол под ламинат двух типов – кабельный и в виде тепловых матов.

Кабельные системы обогрева

Коммуникации имеют вид одножильного или двухжильного нагревательного кабеля, уложенного под отделку. В квартирах и домах целесообразно использование провода с двумя жилами для пола электрического. Саморегулирующийся материал с минимальным электромагнитным излучением прост в укладке, не перегревается.

Подогрев практически не используется для ламинированных досок, но если вы решили работать именно с ним, соблюдайте несколько правил:

подготовьте поверхность – очистите основание, выровняйте его и сделайте теплоизоляцию;
организуйте армирующую стяжку из прутьев с сечением 0,2-0,3 см. Она должна схватиться за 48 часов;
производится укладка конструкции с учетом расположения мебели.

Минусы технологии – плохая пропускная способность подложки, раздражающий, дискомфортный шум от работающих коммуникаций.

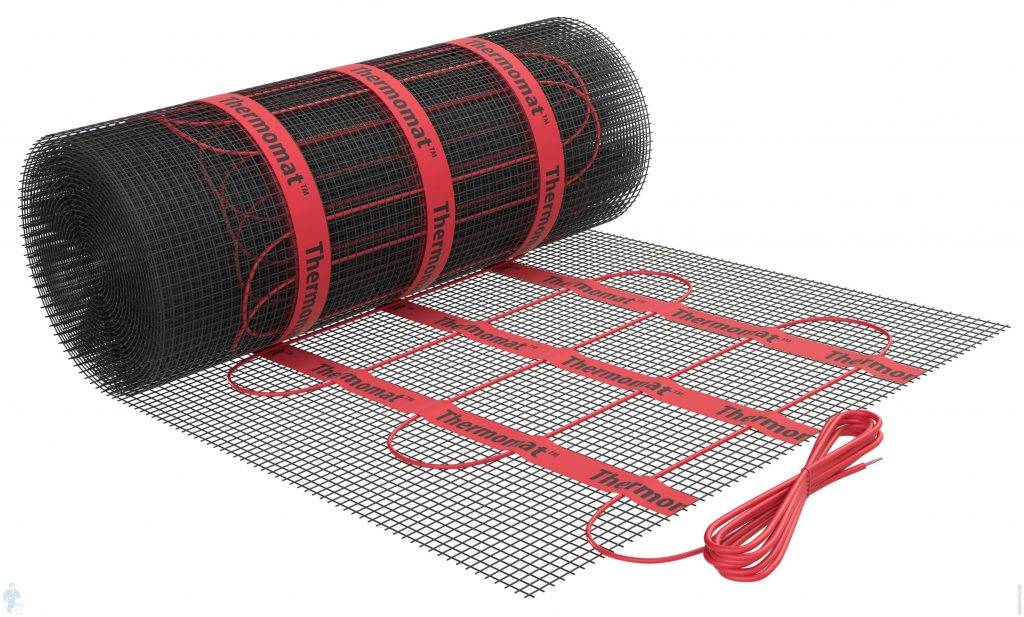

Тепловые маты

Элементы, отдающие тепловую энергию, формируются в маты. Ламинат под теплый пол использовать допускается по причинам тонкости кабеля и отсутствия расчетных работ. Обогрев также укладывается на стяжку толщиной от 5 до 10 мм.

К преимуществам применения термоматов относятся:

качество и надежность;
длительная эксплуатация – около 20 лет;
простая и быстрая укладка ламината на теплый пол;
интенсивность температуры в комнате контролирует пользователь.

Минусами тепловых матов являются дорогая стоимость за электрические энергоносители, долгое время нагрева.

Водяные обогревательные конструкции

Водяной теплый пол под ламинат представляет собой трубы, уложенные под чистовой поверхностью и прогревающие ее. То есть, тепловой носитель прогревается из котла и с помощью циркуляционного насоса двигается по периметру закрытого контура. В процессе движения по трубам жидкость передает тепло к напольной поверхности. Переплаты за использование электричества в данном случае минимальны – для нагрева задействуется 1 участок и 1 прибор.

Что нужно знать о схеме коммуникаций?

Схема обустройства имеет несколько особенностей:

допускается подключение к котлам на твердом топливе или с циркуляционными насосами;
совместимость с водяной системой отопления – требуется добавить всего один контур;
необходимость регулировки температурных показателей, интенсивности циркуляции воды;
за счет нижнего расположения теплового источника теплые воздушные массы распределяются по всем трубам.

Технология установки на цементно-песчаной стяжке

Водяные системы – качественные теплые полы самостоятельно укладывать под ламинат можно по следующей схеме:

Напольная поверхность выравнивается по горизонтали. Допустимый размер перепадов – 3 см.
На готовую основу укладываются листы пенополистирольной теплоизоляции толщиной 2,5-10 см.
Далее процесс укладки подразумевает создание слоя из фольгированного пенофола или полиэтилена.
Создание армирующего каркаса под конструкции с водяной системой подогрева из прутьев толщиной 2-4 мм. Параметры ячеек – не более 1,5 см.
Устанавливается теплый водяной пол из полиэтиленовых труб с алюминиевым усилением и фиксируется на пластиковые хомуты.
Размещение по периметру комнаты демпферной ленты.
Заливка конструкции смесью песка, цемента и мелкофракционного отсева на 5-7 см.
После набора прочности укладывается ламинат для теплого пола. Система предварительно прогревается. Материал размещается так, чтобы от торца досок до стены был просвет 6-8 мм.

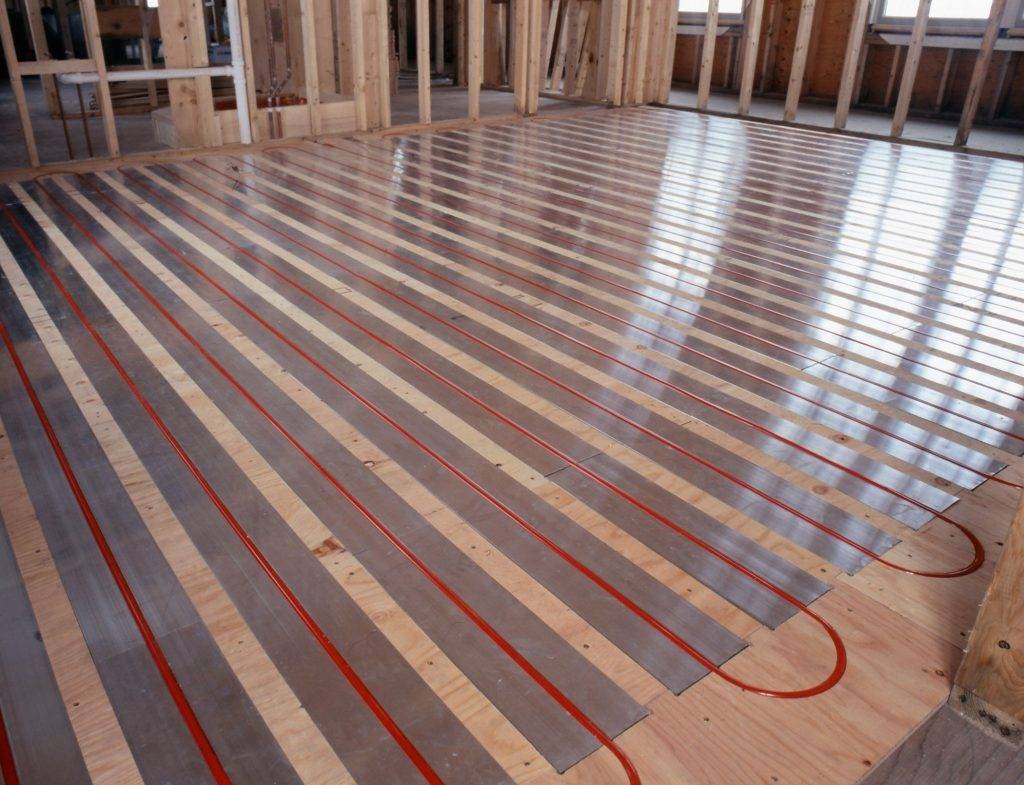

Использование сухой стяжки

Сухой монтаж неэффективен по причине неравномерных тепловых затрат, но у технологии есть существенное преимущество – скорость работ. Водяной теплый пол под ламинат на основу из сыпучих материалов монтируется так:

На поверхность укладывается гидроизоляционный слой.
Выполняется засыпка гидроизоляции керамзитным отсевом или песком.
В горизонтальном направлении выставляются маячковые профили.
Выкладываются теплораспределители – пластины из алюминиевого профиля.
По периметру помещения размещается пористая лента.
Трубопровод укладывается в алюминиевый тоннель.
Делается перекрытие из ОСП, фанеры ГКЛ. Швы делаются внахлест и скрепляются саморезами.
Система прогревается, формируется подложка, а потом стелятся ламинированные доски.

Принцип работы и достоинства инфракрасного пленочного теплого пола

Основные способы передачи тепла, это:

конвекция — тепло передаётся воздухом от предмета к предмету;
лучами — когда тело, нагретое более 60 градусов, испускает электромагнитные волны до 100 мкм.

Большая часть систем отопления функционирует по принципу теплообмена, тепло передаётся в воздух, а он в свою очередь распространяет его по помещению далее.

Плёночные инфракрасные полы работают иначе. Они имеют основной слой — токопроводящие полосы (с медным и серебряным напылением), карбоновый излучатель и ламинирующие плёнки. На карбоновую пасту воздействует ток, и она начинает излучать лучи, которые достигая твердое тело (ламинат) нагревают его. Ламинат же, путём конвекции обогревает помещение.

Плёночные системы производятся рулонами 50, 60, 80 и 100 см, длина допустима различная, через шаг 20 — 25 см проходит специальная полоса, по ней делается отрез плёнки. Мощность таких плёночных тёплых полов от 150 до 440 Вт/м2.

Данная система обогрева имеет как положительные качества, так и отрицательные, хотя плюсов намного больше.

Рассмотрим преимущества и недостатки

В отдаче тепла — обогревается та поверхность пола, где находятся люди: проходы, места отдыха и работы. Не тратится тепло на обогрев мебели снизу, что снижает затраты электроэнергии. Экономичней расходуется сам материал, так как не размещается под мебелью.
Обходится плёночный тёплый пол не дорого, несмотря на то, что сама цена за комплект плёночного обогрева высока, в отличие от других видов полов. Минимальная стоимость комплектующих 2000 рублей, в них входит: термодатчик, терморегулятор, электрические провода, контакты, скотч. Кроме того, 650 рублей стоит кв. метр плёнки. Но высокая цена материала, перекрывается не дорогой стоимостью монтажа.
Инфракрасная плёнка не боится минусовых температур, и может работать даже при минус 70 градусах. Система остаётся в рабочем состоянии при длительном нахождении в холодном помещении. Это несомненный плюс при использовании системы в загородных домах и дачах.
Возможность установки в помещениях любого типа — частные дома, квартиры или офис. Тут отсутствует опасность затопления соседей, как при водяной модели пола. Комнаты по принадлежности могут быть любыми — детская, гостиная, кухня, ванная.
Простота в монтаже и демонтаже. Для подсоединения элементов не требуется опыта, главное внимательность и аккуратность. При этом укладка пленочного тёплого пола делается быстро.
Инфракрасное излучение, идущее от карбоновых элементов схоже с солнечным теплом.
Не нуждается в ремонте. Подключение к электропитанию параллельное, поэтому при выходе из строя одной из полос, система продолжает работать. А при возникновении необходимости замены всей конструкции, она легко демонтируется.
Равномерное прогревание помещения

Важно — тепло концентрируется внизу, что благоприятно для жизнедеятельности человека. Пол тёплый, можно ходить босиком и спускать детей на пол, не опасаясь, что они простынут.
Инфракрасный тёплый пол служит долго, даже при постоянной эксплуатации, и не требует технического ухода.
Внутри комнаты отсутствует инвекционное и конвекционное перемещение потоков воздуха, а значит, нет сквозняков, и пыль не поднимается вверх

Есть и минусы у таких полов, но их значительно меньше.

Большое потребление электроэнергии (узнайте как снизить расход электричества), хотя карбоновые излучатели обладают высоким КПД.
Риск возникновения короткого замыкания при проникновении воды.
Система зависит от подачи электроэнергии.
Невозможно переставить мебель, без изменения схемы пола. Потребуется демонтаж ламината и раскладка нагревателей по новой схеме.

Разновидности и достоинства пленочных инфракрасных полов

Инфракрасные пленочные теплые полы становятся все более востребованными среди покупателей, поскольку их излучение не является губительным для деликатных деревянных покрытий, таких как ламинат, паркет или паркетная доска.

Выделяют следующие разновидности пленочного инфракрасного пола:

Биметаллический . Представляет собой полиуретановую пленку с вмонтированным в нее двухслойным нагревательным элементом. Его верхний слой состоит из сплава меди и добавок, а нижний слой – из алюминиевого сплава с добавками.
Углеродный . Двухслойная лавсановая пленка служит в качестве резистивного компонента, в котором нагревательные элементы соединены последовательно и параллельно.

Назовем ряд несомненных преимуществ инфракрасного пленочного пола:

скорость и удобство укладки – потребуется порядка 2 часов, прежде чем укладка теплого пола под ламинат будет завершена;
высота комнаты не уменьшится из-за повышения уровня пола, ведь толщина пленки составляет всего 3 мм;
пленочный теплый пол отличается высоким уровнем надежности;
отсутствие необходимости в дополнительных работах по заливке стяжки, поскольку пленочный инфракрасный теплый пол можно стелить непосредственно под ламинат, линолеум или ковровое покрытие (прочитайте: «Как уложить инфракрасный теплый пол под линолеум»);
не сушит воздух в помещении, поэтому влажность воздуха от обогрева не меняется;
оказывает антиаллергическое воздействие на человеческий организм;
экономно расходует электроэнергию – на 20 % меньше, чем иные разновидности теплых полов;
может быть демонтирован и перемещен на новое место жительства;
обладает эффектом ионизации воздуха.

Поэтапная укладка теплого пола под ламинат

Самостоятельный монтаж теплых полов под ламинат возможен в помещениях любого типа. Основание комнаты должно отвечать минимальным базовым требования, т.е. оно должно быть относительно ровным и на его поверхности не должны присутствовать трещины и бугры. Кроме этого в данном помещении должна присутствовать технологическая возможность подключения теплого пола к электросети переменного тока с напряжением 220 В.

Работы по установке электрического пленочного пола выполняются в два этапа:

Этап 1. Подготовка основания для укладки теплого пола под ламинат

1. Прежде чем приступить к укладке инфракрасной карбоновой пленки необходимо составить подробную масштабную схему помещения, где планируется установка. На плане помещения необходимо указать места расположения зон с подогревом с указанием расстояния между полосами пленки теплого пола, а также расположение силового соединительного провода и датчика температуры.

Составляя план, необходимо учитывать следующие нюансы:

Площадь покрытия поверхности помещения инфракрасной пленкой напрямую зависит от того функционала, который будет выполнять теплый пол. Если теплый пол будет впоследствии основной системой отопления, то необходимо закрыть инфракрасной пленкой не менее 60% общей площади комнаты. Если теплый пол будет выполнять вспомогательную функцию, то достаточно и 40% площади;
Инфракрасные теплые полы не укладываются вплотную к стенам, поэтому требуется заложить отступ размером 10…40 сантиметров;
Оптимальное расстояние между отдельными полосами инфракрасной пленки – 1…5 сантиметров. НЕЛЬЗЯ укладывать пленку внахлест;
Для обеспечения наименьшего количества стыков и соединительных проводов наиболее оптимально укладывать пленку вдоль помещения;
Места соединения проводов и контактов наиболее оптимально располагать как можно ближе к стене. Оптимальное расположение под плинтусом или рядом с ним.

2. Перед тем как приступить к монтажу основание теплого пола необходимо очистить от мусора и грязи.

3. При монтаже теплого пола под ламинат теплоотражающая подложка должна закрывать всю площадь помещения. Если финишным покрытием пола в вашей комнате является ламинат, то в качестве наиболее оптимальных теплоизоляционных материалов рекомендуется использовать изолон, толщиной 2…5 мм.

4. Соединительные швы теплоизоляционного материала следует проклеить монтажным скотчем с верхней стороны.

Этап 2. Монтаж электрического инфракрасного пленочного пола

Для начала необходимо выбрать места для подключения «теплого пола» к электросети и оборудовать данную точку для установки терморегулятора. Если возникает необходимость, то обрезаем пленку инфракрасного теплого пола, следуя линиям отреза.

Пленочный пол укладывается прямо на слой теплоизоляционного материала и фиксируется при помощи скотча. При этом поверхность с токопроводящими медными лентами укладывается вниз.

К инфракрасной пленке снизу прикрепляется датчик температуры и заклеивается изолирующим скотчем.

На следующем шаге необходимо выполнить подключение к электросети. Отдельные полосы инфракрасной пленки параллельно подключаются к терморегулятору. Соединения токопроводящих медных лент с силовыми проводами фиксируются контактными клипсами. Места соединений, а также свободные концы медных лент, необходимо заклеить изолирующим скотчем.

Места соединений необходимо уложить в заранее подготовленные углубления в подложке и зафиксировать скотчем

Перед укладкой ламината необходимо убедится в работоспособности теплого пола. Теплый пол следует подключить к электросети с напряжением в 220 В, терморегулятор устанавливается в среднее положение и включается обогрев на 15…20 минут. Если все функционирует правильно, то на поверхность инфракрасной пленки укладывается слой пароизоляционного материала, далее можно приступать к укладке ламината.

Какой ламинат подойдет?

Чтобы теплый пол был максимально эффективен, необходимо со всей ответственностью подойти к выбору ламината. Покупая этот материал, следует учитывать его:

коэффициент сопротивления теплу. Этот показатель зависит от текстуры материала. Чем выше пористость, тем лучше теплопроводимость;
максимальная температура нагрева. Специалисты не рекомендуют нагревать ламинат выше 27-30 °C. Это связано с тем, что при перегреве этого материала выделяется вредное для здоровья человека вещество – формальдегид, а само покрытие деформируется;
толщина. При выборе этого параметра следует помнить не только о теплопроводимости (чем тоньше, тем лучше), но и о характеристиках эксплуатации (по нем нужно будет ходить, устанавливать мебель). Наиболее оптимальная толщина ламината на теплый пол — 8 мм;
класс. Эта характеристика мало влияет на эффективность электрического теплого пола, но от нее зависит долгосрочность эксплуатации напольного покрытия. В основном стоимость ламината зависит от его класса (чем выше класс, тем больше цена);
маркировка. Упаковка ламината содержит специальную маркировку, указывающую на возможность использования его для теплого пола.

Грамотно подобранный ламинат станет гарантией хорошей эффективности и долговременности эксплуатации всей конструкции.

Инструкция по монтажу инфракрасной системы

Монтаж инфракрасного тёплого пола под ламинат не вызовет труда даже у новичков. Для устройства такой инновационной системы, необходимо следовать пошаговой инструкции:

В выбранном на прилегающей к полу стене месте монтируется включатель с реостатом для регулировки мощности оборудования.
Кабель от терморегулятора прокладывается в специальном канале к месту спайки или клеммного соединения с инфракрасной плёнкой.
Производится разравнивание, подготовка и очистка основания под монтаж оборудования.

Первым делом, по стяжке выстилается мембранная полимерная гидроизоляция.
После плёнки под ламинат кладётся теплоизоляционный слой.
Инфракрасный тёплый пол аккуратно раскатывается по подготовленной плоскости, в соответствии с инструкцией, прилагаемой к изделию.
Производится соединение сердечника питающего провода с кабелем тёплого пола.

Контакты изолируются специальными диэлектрическими материалами.
Проверяется работоспособность устройства после подачи питания.
Инфракрасная плёнка закрывается «Изоспаном», пористым непроницаемым материалом, который одновременно играет роль подложки под ламинат.
На завершающем этапе, монтируются ламели чистового покрытия.

Сразу после монтажа, рекомендуется положить на пол несколько ламинированных дощечек, включить оборудование и проверить его работоспособность. Если в ходе тестирования и пуско-наладки не возникает каких-либо проблем, можно приступать к устройству чистового покрытия пола.

Советы по выбору ламината

Многие слышали о такой характеристике — теплопроводность. Это способность вещества пропускать или сохранять тепло, проходящее через него

Важно, чтобы этот коэффициент для ламината не превышал 0,15 кв.м х К/Вт. Вторым обязательным условием является соблюдение температурного режима обогрева, температура поверхности пола не должна превышать 26 градусов, в противном случае начинается испарение связывающего формальдегидного состава ламината, что не безопасно для человека

Предупредить эту ситуацию можно установкой термостата или программатора для автоматического управления нагревом пола. При покупке ламината надо обязательно ознакомиться с его эксплуатационными характеристиками.

Характеристики ламината для теплого пола

Отчего не стоит использовать обычный материал на подогреваемой поверхности:

выделение при нагреве свыше +27°С вредного для здоровья формальдегида;
низкая теплопроводность материала не позволяла эффективно обогреть помещение;
несовместимость с водяным подогревом из-за малой водостойкости, он быстро приходил негодность от перепадов температуры, возникающей из-за работы термостата. Пол коробился, срок использования был не выше 1-2 сезонов.

Не всякий материал годится для теплого пола. Выбрать ламинат на теплый пол не просто. Промышленностью выпускаются специальные марки, которых отличает:

хорошая проводимость тепла;
небольшое испарение формальдегида при нагреве;
толщина покрытия меньше 9 мм;
устойчивость к нагреву;
более надежное соединение ламелей, чем у обычного;
высокая гидрозащита (для покрытий с водяным обогревом).

Термостойкий материал имеет специальную маркировку. Обязательно проверяйте ее наличие перед покупкой. Используются следующие надписи:

Underfloor heating – фраза переводится с английского, как «напольный нагрев». Такой ламинат идет для устройства электрического подогрева, кабельного или с инфракрасной пленкой.
Warm Wasser или H2O – водостойкий для теплого пола с водяным отоплением.

Нужно использовать только те марки, которые соответствуют устраиваемому полу. Недопустимо укладывать ламели для электроотопления на поверхность, обогреваемую водяными трубами. Наоборот можно, но нет смысла. Водостойкий намного дороже.

Указанной выше маркировки недостаточно для выбора материала. Чтобы покрытие долго не требовало ремонта, стоит подойти к проблеме выбора особенно тщательно. Обязательно смотрите все дополнительные характеристики.

По классу ламинат для теплых водяных и электрических полов различается на E0 и E1. Лучше выбирать E0 – выделение формальдегида из ламелей начнется при нагреве +30°С и выше. E1 немного хуже в этом отношении – его порог +28°С, но до +30°С выделения остаются в пределах норм санитарии. Для тех помещений, где живут и играют дети, однозначно стоит выбрать класс E0.

Очень важен класс истираемости покрытия. От него зависит, сколько оно прослужит. Подбирать материал следует, учитывая интенсивность использования полов. Чем чаще ходят по полу – тем выше класс покрытия нужно в нем использовать.

Для жилых комнат брать классы 21, 22. Для лестниц, прихожих, коридоров лучше выбирайте не ниже 22. В спальнях можно положить на пол материал ниже классом, в детской и гостиной – выше. Так что в разных помещениях пол должен отличаться.

Самый прочный ламинат стелите в кухне, если решили установить там его. Для нее подойдет класс 32, а еще лучше 33. Вообще, классы от 31 считаются коммерческими, но если есть возможность, то для кухни лучше брать именно класс 33. Не пожалеете.

При таком выборе пол прослужит не менее 10 лет, а может и 15 и даже дольше. Можно и увеличить эти значения. Для этого достаточно защитить покрытие в месте интенсивного истирания. Положите в прихожей коврик. Металлические ножки стульев и табуретов защитите пластиковыми или резиновыми накладками. Способ простой, а ремонт отодвинет на годы.

Классы истираемости могут обозначаться буквами AC. Соотношение такое:

Класс истираемости, для теплого пола маркировка	Обозначение стойкости к истиранию EN 13329	Где оптимально стелить в жилом доме
21	AC1	Спальни, кабинеты
22	AC2	Гостиные, детские комнаты
23	AC3	Коридоры, лестницы, прихожие
31	AC3	Прихожие, столовые, кухни
32	AC4	кухни
33	AC5	кухни

Т.к. под покрытием находятся нагревательные элементы, то важна теплостойкость материала. Особенно для ламината на водное отопление. Вода в трубах может нагреваться до 40°С. Есть риск перегрева и у электрических приборов. Ламинат, способный выдержать перегрев маркируется значком B1.

Нельзя забывать и про теплопроводность. Чем она хуже – тем больше расходы на отопление, тем слабее прогревается помещение. Ориентируйтесь на европейский стандарт EN4725. Согласно этому документу тепловое сопротивление покрытия для укладки на теплый пол не должно быть выше 0,15 K/Вт на 1 м2. Это величина для ламината совокупно с подложкой.

Ламели ламината под воздействием нагревания расширяются, охлаждаясь – сжимаются. Поэтому они должны иметь возможность «плавать». Поэтому для теплого пола не рекомендуется брать ламели, рассчитанные на клеевое соединение. Такое покрытие через пару сезонов может начать коробиться.

Для кухни ламинат желательно подбирать влагостойкий. Здесь большая вероятность что-то пролить, кроме того, при готовке воздух насыщается паром.

При устройстве теплого туалета обязательно стоит ставить на пол только влагостойкое покрытие, даже если планируете электроподогрев.

Топ производителей

Еще важно правильно выбрать не только определенный вид системы теплого пола, но и производителя. Конечно, всегда можно рискнуть, взяв дешевый обогрев от неизвестной компании, но гарантию на такое никто не даст

Ниже представлен перечень компаний, продукция которых заслужила положительные отзывы от покупателей и строителей.

Rehau

Известная немецкая компания, среди товаров которой есть двужильный электрокабель для теплого пола. Он обладает высоким сопротивлением и двойным слоем изоляции, что обеспечивает безопасность. К эксплуатационным характеристикам вопросов нет, но стоит учесть, что продукция Rehau стоит не дешево.

Популярный вариант Solelec2 от Rehau

Devi

Еще одна европейская компания, на этот раз из Дании. Представляет на рынке кабельные системы обогрева пола по хорошей цене. При эксплуатации продукция Devi не сушит воздух в помещении, работает долго, производитель дает гарантию 10 лет. Но есть и недостаток – высокий расход электроэнергии.

Unimat

Один из многочисленных южнокорейских производителей. В ассортименте есть стержневые инфракрасные системы обогрева с хорошей степенью влагозащиты. Цены Unimat доступные, потребление электричества умеренное, но их не советуют применять в качестве основной системы отопления в регионах с суровым зимним климатом.

Модель карбонового стержневого теплого пола от Unimat

Caleo

Caleo (Корея) – представляет на рынке инфракрасные полы собственного производства. В комплекте есть все, что необходимо для установки, а в работе наблюдается эффективность обогрева. Среди минусов – случаются жалобы на хрупкость материалов.

Rexva

Корейский производитель комплектует продукцию терморегулятором и датчиком. Система автоматического контроля при перегреве в определенном участке уменьшает мощность. Качество высокое, но, к сожалению, цена тоже.

Heat Plus

Фирма также из Южной Кореи, производит инфракрасную системы с карбоновыми элементами. Инфракрасные лучи не наносят вреда здоровью человека. Характеристики позволяют применять пленку и на стенах. Из недостатков – высокая цена.

Теплолюкс

Компания из России с большим ассортиментом нагревательных систем, среди которых есть как кабель, так и маты. Цены доступные, устройства рассчитаны на эксплуатацию в любых условиях климатов. Среди минусов – не самый качественный терморегулятор.

Нагревательный мат от компании «Технолюкс»

Эта эмблема на упаковке ламината говорит о допустимости настила поверх теплого пола

Устройство карбонового сплошного пола

При монтаже сплошного карбонового пола, мастеру практически не требуется никаких специальных навыков, и все работы можно сделать в течение одного дня:

По заранее подготовленному основанию чернового пола наносится разметка, согласно расстановке, в комнате мебели.
Материал раскладывается на полу.
Разметка переносится на карбоновый сплошной пол.
Производится раскрой элементов обогрева пола в нужных местах.
Оборудование подключается к сети и тестируется в рабочем режиме.
После устройства матов, они закрываются подложкой и чистовым напольным покрытием.

Эффективность конструкции будет зависеть, по большей части, от качества самого изделия, поставляемого на рынок.

Электрический пол под ламинат – делаем сами

Любую электрическую систему можно сделать примерно в такой последовательности:

подготовка основы;
обустройство гидроизоляции;
обустройство теплоизоляции;
укладка элементов нагревания;
установка температурного датчика, подключение регулятора тепла;
тестовая проверка работы обогрева;
формирование стяжки – мокрой или сухой;
монтаж подложки;
укладка ламината.

Монтаж своими руками

Стяжка бетоном требуется при укладке кабеля или термоматов. Когда стяжку залить не получается, например, на деревянный пол, то на основания кладут ДСП или доски, оставляя между ними свободное пространство.

Далее проводится монтаж металлических листов с канавками. В них ставится провод нагрева. Фанера укладывается на пленочную систему тогда, когда сверху планируется класть плитку или другой материал с большим весом.

Монтаж инфракрасного пола

Чтобы провести монтаж пленочной системы, нужны такие материалы и инструменты:

инфракрасная пленка;
теплоизоляция без фольги;
зажимы;
регулятор температуры;
пассатижи;
скотч;
ножницы;
изоляция битумная;
провода;
отвертка.

Этапы проведения работ:

Демонтаж старого финишного покрытия.
Выравнивание основания. При необходимости требуется самовыравнивающая смесь.
Тщательная очистка чернового пола от песка, пыли, мусора.
Укладка теплоизоляции, листы которой соединяются скотчем.
Монтаж пола с обогревом. Термопленку разрезают на отрезки нужной длины ножницами. Пленку кладут на изоляцию медной шиной вниз. Разрезать можно в любом месте, главное, не трогать нагревательные элементы.
Соединение отрезков пленки друг с другом скотчем.

Подключение системы. Противоположные концы шины изолируются специальным изолирующим скотчем. Пассатижами к пленке прикрепляются зажимы контактов. К зажимам прикрепляются провода по схеме, обязательно изолируются с обеих сторон. В теплоизоляции формируют углубления – для зажимов и проводов. Это позволяет покрытию не вздыбливаться в определенных местах.

Монтаж терморегулятора. К нему крепят провода в соответствии с инструкцией и схемой.
После монтажа обогреваемого пола реализуется укладка ламината.

Технология монтажа на примере кабельных систем

Перед тем как приступать к монтажу пол выравнивается, для него делается стяжка из цемента и песка толщиной не больше 0,3 см. Когда нужно, дополнительно кладется теплоизоляция. Высыхание стяжки займет 3 дня. После этого проводится закрепление демпферной ленты, потом терморегулятора в выбранном месте. Кабель кладут строго по инструкции на упаковке.

После завершения работ снова формируется стяжка 3 – 10 см в толщину. Полностью высохнет она только спустя месяц. Только потом кладут финишное покрытие.

Установка кабельной конструкции

Основное требование к ламинату – способность проводить тепло. Для этой цели панели имеют специальные отверстия. Процесс монтажа включает такие этапы:

Обрезание гребня на досках в первом ряду.
Укладка первой панели в самом дальнем от двери углу.
Формирование первого ряда.
Формирование второго и последующих рядов, их соединение с предыдущими.
Демонтаж клиньев.
Монтаж плинтусов.

Какой ламинат подойдет для пола с обогревом?

При покупке ламината важна не только эстетическая сторона, но и эксплуатационные свойства, так как не все виды панелей подходят для теплых полов. Существует линейка изделий, обладающая защитой от деформации в условиях регулярных температурных колебаний. Данную продукцию можно определить по специально маркировке.

Производители используют ряд разрешительных символов, обозначающих способность изделий сочетаться с теплым полом. Рядом с маркировкой обычно указывают рекомендуемую температуру нагревания – чаще можно встретить параметры +27-28ºС

Требования к продукции для пленочных полов более мягкие, а между изделиями для электрических и водяных полов существует большая разница, и одни ни в коем случае нельзя заменять другими.

Обратите внимание на КТС – коэффициент теплового сопротивления. Согласно европейским стандартам, коэффициент ламината не должен превосходить аналогичный показатель теплого пола более чем на 0,15 м2К/Вт

При сопоставлении параметров учитываются данные подложки. Например, КТС панелей 0,063 м2К/Вт, а подложки – 0,047 м2К/Вт, сумма составляет 0,11 м2К/Вт, то есть соответствует норме

Согласно европейским стандартам, коэффициент ламината не должен превосходить аналогичный показатель теплого пола более чем на 0,15 м2К/Вт. При сопоставлении параметров учитываются данные подложки. Например, КТС панелей 0,063 м2К/Вт, а подложки – 0,047 м2К/Вт, сумма составляет 0,11 м2К/Вт, то есть соответствует норме.

С параметрами КТС напрямую связаны плотность и толщина панелей. Оптимальная толщина, не позволяющая ламинату перегреваться и деформироваться – 1 см

Важен и такой показатель, как класс, характеризующий панели по степени истирания и износостойкости. Более прочными считаются изделия 32 или 33 класса. Однако при выборе стоит отталкиваться не от значения класса, а от нужной маркировки, так как символ «для теплого пола» уже сам по себе обозначает высокий класс.

Также не забываем про способ соединения. В продаже можно встретить 2 варианта – клеевой и замковый. Клеевой следует исключить, так как полностью стабильное полотно быстро деформируется при нагревании. Лучший вариант – плавающий тип укладки с замковым соединением типа Click.

Замковое соединение Click при защелкивании создает более прочное покрытие, которое не поддается деформации даже при некотором перегреве и не требует при укладке идеально ровной основы

Подложка также должна соответствовать теплому полу, то есть легко пропускать тепло. Этому способствует небольшая толщина – от 1,5 мм до 3 мм, подходящий материал (например, экструдированный полистирол) и перфорация.

Выводы и полезное видео по теме

Пошаговое выполнение работ по монтажу инфракрасного пола под ламинат. Припаивание проводов к медным жилам вместо использования клипс:

Установка инфракрасного пола под ламинат в помещении со сложной геометрией. Показаны все этапы работ. Дан расклад по ценам на конец осени 2016 года:

Установка инфракрасной пленки под ламинат позволяет реализовать наиболее комфортный для человека способ обогрева помещения «снизу вверх».

Понимание физических законов функционирования такой системы и соблюдение правил ее монтажа способствует правильному выбору расположения и мощности нагревательных элементов, а также длительной и качественной работы теплого пола.

Хотите рассказать о том, как своими руками стелили и подключали инфракрасный пленочный пол? Возникли вопросы во время ознакомления с представленной информацией, есть полезные сведения для нас и посетителей сайта? Пишите, пожалуйста, в находящемся ниже блоке.

Теплые полы под ламинат — какой лучше выбрать
