Современное использование уличных светильников на солнечных батареях

Устройство и принцип работы

Яркость прибора зависит от количества светодиодных ламп, а продолжительность работы — от емкости аккумулятора. Чтобы работа уличных светильников не разочаровала, все это необходимо учитывать при покупке.

https://youtube.com/watch?v=TUpXCvIMO3Q

Автономные фонари имеют простое устройство:

  1. Солнечная батарея. Преобразует энергию солнца в электрический ток.

  2. Светодиодная лампа. Бывает холодного или желтого (теплого) свечения. Бывают динамические модели с постепенным переходом от одного цвета до другого.
  3. Аккумулятор. Днем накапливает напряжение, а ночью отдает.
  4. Контроллер. Служит для преобразования напряжения.
  5. Фотоэлемент. Необходим для автоматического включения или выключения света.
  6. Корпус и детали крепежа.

Дополнительно светильники могут быть укомплектованы датчиками движения и регулировки уровня освещенности. Некоторые модели имеют звуковые эффекты.

Приборы работают по такому принципу: батарея преобразует энергию, исходящую от солнца, в электрический ток, который, в свою очередь, заряжает аккумулятор. После наступления темноты в фонаре срабатывает фотоэлемент, и прибор начинает работать в режиме рассеянного свечения.

Садовые фонари имеют не очень большую емкость аккумулятора, при условии полной зарядки они проработают не более 8−9 часов. Летом этого достаточно для освещения территории в ночное время. В осенний период световой день сокращается, фонари могут разрядиться до рассвета.

Нецелесообразно устанавливать солнечные фонари в тенистых участках сада, здесь они попросту не смогут зарядиться.

Критерии выбора

Солнечные батареи для сада представлены широким ассортиментом. Особенности выбора определяются фирмами-производителями светильников. Потребителям доступен большой диапазон цен.

Но решаясь на низкую стоимость, следует помнить, что это сомнительная экономия на качестве. Отдайте предпочтение изделиям известной торговой марки, которая заботится о своей репутации и нацелена не на количество выпущенной продукции, а на достижение высоких потребительских свойств. При подборе ориентируйтесь на такие основные факторы:

  1. Стоимость. Цена на уличные светильники на солнечных батареях для дачи зависит от бренда, типа фонаря (настенный, газонный, парковый), мощности (степень яркости, малый или большой радиус освещения), наличия дополнительных элементов. Ориентировочная стоимость типичного фонаря с солнечной панелью – 5 долларов. На онлайн-площадке aliexpress можно найти и более доступные, но менее качественные аналоги для загородного освещения. За такую цену вы получите пластиковые лампочки, которые легко подсвечивают газоны. Если же необходима интересная солнечная батарея для частного дома то за 3 тыс. долл. можно купить стилизованный фонарь для сада на прочном металлическом основании.
  2. Мощность. От того сколько света дает прибор, и выбирают их количество, а также расстояние размещения. В описании указаны ватты. Модели на 1 Вт дают света столько же, сколько 20-ваттовая лама накаливания. Такой прибор подойдет для обозначения дорожек или подсветки беседки. Соответственно 4 Вт – это 40 Вт и 6 Вт – 60 Вт обычной лампы.
  3. Класс защиты и материал изделия. От этого параметра зависит надежность и долговечность службы светильников. Конструкция и плафон должны быть защищены от пыли и воды. Класс маркируется двумя большими буквами IP и цифрами, где первая от 0 до 6 обозначает защиту от загрязнений, а вторая (от 0 до 8) – защиту от воды. Качественный корпус должен быть изготовлен из металла или пластика.

Качественные ландшафтные исполнения

СТАРТ Фонарь

Надежный вариант, который изготавливается из прочного пластика. Преимущества исполнения – простая установка. Изделие выполнено в классическом стиле и гармонично смотрится на любом участке. Имеется датчик освещенности, что в разы упрощает эксплуатацию. Конструкция прочная и долговечная.  Солнечная панель изготовлена из надежных элементов, это повышает срок службы конструкции.

СТАРТ Фонарь

Достоинства:

  • Дизайн;
  • Качественная сборка;
  • Надежность;
  • Удобное применение;
  • Эффективность.

Недостатки:

TDM ELECTRIC СП-325

Качественный светильник на солнечных батареях, который отличается низкой стоимостью. Чаще всего пользователи применяют устройство для освещения дорожки. Несмотря на низкую цену, качество исполнения здесь выше, чем у некоторых моделей. Конечно, гарантировать длительную работу производители не могут, но этого варианта хватит на весь дачный сезон. После существует вероятность, что продукт сломается.

TDM ELECTRIC СП-325

Достоинства:

  • Низкая стоимость;
  • Подойдет для дачи;
  • Красивое исполнение;
  • Простая установка.

Недостатки:

  • Слабый корпус;
  • Небольшой срок службы.

Gauss GS002

Дорогой вариант, который подойдет тем, кто живет в загородном доме. Красивая конструкция дает возможность поместить устройство на любой участок. Степень защиты – IP44. Нестандартная форма плафона положительно влияет на восприятие. Световой поток – 200 лм. Установка занимает минимум времени.

Средняя стоимость – 700 рублей.

Gauss GS002

Достоинства:

  • Красивое исполнение;
  • Надежность;
  • Эффективность;
  • Высокий срок службы.

Недостатки:

Светодиодный светильник с солнечной панелью и датчиком движения


В этой статье мастер-самодельщик расскажет нам, как самостоятельно сделать светодиодный светильник с датчиком движения и питанием от солнечной панели.

Большим преимуществом этого светильника является сочетание двух самых эффективных и зеленых технологий: светодиодной и солнечной. Солнечная панель аккумулирует солнечную энергию в дневное время и заряжает литий-ионную батарею для последующего использования ее ночью.

Дальность действия датчика составляет 2-5 метров с углом обзора 120 °. При срабатывании датчика движения светильник загорается на 25 секунд.

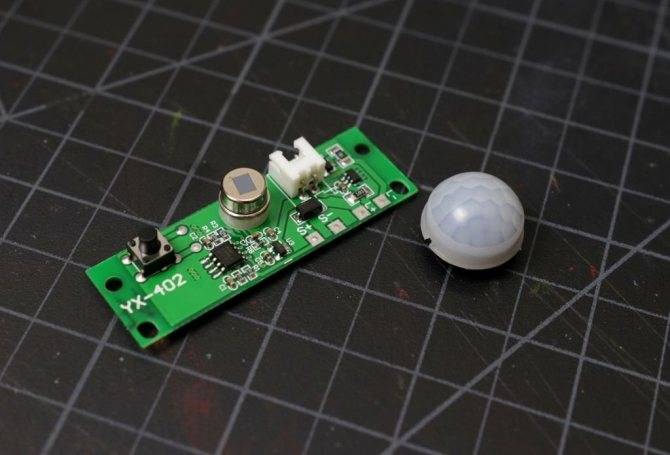

Инструменты и материалы: -Картон; -Матовый акрил; -Плата контроллера; -Солнечная панель; -Аккумулятор 18650; -Держатель батареи; -Светодиоды; -Макетная плата; -Провода; -Термоусадочная трубка; -Клеевой пистолет; -Паяльные принадлежности; -Фен; -Кусачки; -Стриппер; -Нож; -Отвертка; -Двусторонний скотч; Шаг первый: схема Принципиальная схема очень проста. Сердцем схемы является плата контроллера с датчиком движения. В дневное время солнечная панель собирает солнечную энергию от Солнца и аккумулирует ее в литий-ионной батарее для последующего использования ночью. Встроенный датчик движения активируется только при обнаружении движения и подает сигнал на включение светодиодной панели. Светодиодная панель состоит из 18 светодиодов, соединенных параллельно.


Шаг второй: сборка светодиодной панели Светодиод, используемый для изготовления светодиодной панели, имеет следующие технические характеристики: Светодиод — 5 мм холодный белый Напряжение — 3,0 — 3,2 В Ток — 30 мА Мощность — 80 мВт Сила света — 12000-14000 мкд при 20 мА Угол рассеивания — 30 градусов В светодиодной панели используется 18 светодиодов. Максимальная потребляемая мощность = 18 х 80 мВт = 1440 мВт = 1,44 Вт Сила света на светодиод = 13000 мкд при угле обзора 30 градусов Люмен на светодиод = 10,94 лм

Мастер использовал этот калькулятор для преобразования мкд в Лю́мены. Общее показание люмен = 18 х 10,94 = 196,92 лм. С учетом 25% потерь = 147,69 лм.

Есть 3 различных режима для освещения, их можно менять с помощью кнопки.


Шаг шестой: корпус Корпус мастер сделал из картона. Вырезает картон по следующим размерам: Задняя стенка — прямоугольная — 14 х 7 см. Передняя стенка — прямоугольная — 14 х 8 см. Верхняя стенка — прямоугольная — 14 х 7 см Две боковые панели — треугольные — 11 х 8,5 х 7 см


Шаг седьмой: сборка Теперь все готово к сборке. Мастер приклеивает светорассеиватель и светодиодную панель. Закрепляет контроллер, светодиодную панель и батарейный отсек.


Все работает и теперь осталось закрепить светильник на стене с помощью двустороннего скотча.


Источник (Source)

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как собрать садовый светильник на солнечных батареях своими руками

Типовая схема таких светильников очень простая, она состоит всего из семи элементов:

  • резистор 47КОм;
  • резистор 56Ом;
  • диод КД243А (либо импортный 1N4001/7/ 1N4148);
  • транзистор КТ361Г (либо импортный 2N3906);
  • аккумулятор 3,7В/1500мАч;
  • солнечная панель 5,5В/2Вт;
  • светодиоды — один мощностью 3 Вт или несколько по 1-1,5Вт.

Ниже приведена базовая схема светильника на солнечной батарее.

Принцип действия предложенной цепи прост. Когда солнечный свет падает на панель, транзистор закрыт, и энергия накапливается на аккумуляторе. Когда на солнечную панель перестает попадать свет, транзистор открывается, и ток идет на светодиоды. Таким образом, в течение светового дня светильник заряжается, а вечером и ночью он светится. Для заряда хватает восьми часов, а время работы зависит от емкости аккумулятора и силы свечения светодиодов.

Собрать схему способен даже начинающий любитель. Есть несколько вариантов монтажа.

  • Самостоятельно сделать небольшую плату (2х3см), вытравить на ней дорожки, а затем припаять все элементы схемы.
  • Собрать схему без платы навесным монтажом. Но тогда позаботьтесь о качественной изоляции для стыков проводков и элементов, чтобы при помещении всех элементов в корпус фонарика не случилось замыкания цепи.

В обоих случаях схема без труда поместится в колпачке от дезодоранта. Там же можно разместить и аккумулятор. А солнечную панель при помощи термоклея можно прикрепить сверху. Для усиления яркости светильника используйте отражатель. Его делают из фольги или старого компакт-диска.

Покупательский рейтинг лучших «солнечных» светильников

Если вы намереваетесь приобрести качественный фонарь, который будет работать безупречно и очень долго, не смотрите в сторону дешевых изделий. Ассортимент таких товаров достаточно широк, так что подобрать светильник в соответствии с вашими запросами и финансовыми возможностями – не проблема. Проанализировать всю линейку приборов такого рода не представляется возможным, но зато мы можем выделить несколько позиций, снискавших наибольшее число одобрений со стороны покупателей:

  • Solar Lamp – один из самых экономичных вариантов, идеально подходящий для освещения веранды, крыльца или дверного проема. Прибор оснащен «умным» датчиком движения, который увеличивает до максимума интенсивность света, когда кто-то входит в радиус действия подсветки;
  • RDF YD04 – высококачественное изделие с оригинальным дизайном, но ограниченным спектром использования (яркость свечения здесь довольно низкая);
  • MK02500 – практичная и довольно востребованная модель настенного исполнения, недорогая, но с отличными показателями влагозащиты и пыленепроницаемости;
  • Sunlight M3 – оптимальное решение для дачи или локального освещения из бюджетной категории. Оригинальное дизайнерское исполнение, приемлемая стоимость, небольшая мощность. Такие модели размещают группами или покупают упаковками по несколько штук, чтобы сохранить стилистику экстерьера;
  • Star Alliance YH0607A-PIR – незаменимая подсветка для участков с повышенной влажностью (благодаря полностью герметичному корпусу с антикоррозийным покрытием). Модель оснащена датчиком движения и функционалом для управления режимами освещения;
  • ZY-TYN-T10W – светильник премиум-класса, который определенно стоит своих денег. Модель мощная, надежная, работает без сбоев, не нуждается в каком-либо контроле.
  • MJJC-SLYF170 – компактная и маломощная модель подвесного типа, оптимально подходящая для подсветки мансард, лестниц, декоративных цоколей и чайных зон на даче;

Разумеется, список получился довольно скромным, но какую бы модель вы ни предпочли, любой фонарь на солнечных панелях неизменно станет более выгодной, удобной и практичной альтернативой всем другим видам освещения

Осталось только обратить внимание на несколько других нюансов

Немного о устройстве фонарика

  1. Корпус;
  2. Фоточувствительный элемент;
  3. Электрический аккумулятор;
  4. Светодиодные лампочки;
  5. Контроллер.

Энергонезависимость на вашем участке достигается за счет аккумулирования встроенными фотоэлементами солнечных лучей. Батарейка с чувствительными модулями улавливает прямые и рассеянных лучи солнца, затем преобразуя их в освещение. Свечение садовым солнечным фонарям на батарейках дают светодиодные элементы, встроенные в конструкцию, от их количества зависит яркость свечения.

Процесс контролирует электронная микросхема. Мощность ламп, их цена и время свечения будет зависеть от емкости аккумулятора. Качественные солнечные фонари могут освещать территорию до восьми часов подряд, ведь выработанная энергия не тратится на нагрев элементов накаливания, как в обычных лампочках.

Известные производители

К счастью мы живём в то время, когда все прилавки магазинов полностью заполнены разнообразными товарами на любой вкус и кошелёк.

Если вы предпочитаете иностранных производителей, то предлагаем вам следующие варианты.

Globo

Globo – компания широко известна на рынке декора. Была основана в 1996 году и за время своего существования смогла добиться большой популярности в странах Европы и СНГ. Их светильники отличаются от всех других своими разнообразными формами.

Компания сотрудничает с ведущими дизайнерами и выпускает эксклюзивные светильники. Соотношение цена-качество вас приятно удивит.

  • Как выбрать офисные светодиодные светильники — смотрите инструкцию здесь! Фото готовых решений + ответы электрика

  • Выбираем лучшие линейные светодиодные светильники: виды, правила монтажа и советы по выбору LED светильников (130 фото)

  • Вертикальные жалюзи: особенности механизма, плюсы и минусы, фото красивого дизайна

Novotech

Novotech – молодая и очень амбициозная венгерская компания. На рынке светотехнических продуктов они 5 лет. Novotech постоянно ориентируется на разные слои населения, поэтому их продукция доступна как для среднего класса потребителей, так и для небогатых людей. Их особенностью является качество и долговечность изделий.

Фото солнечных светильников данной компании вы можете увидеть на их официальном сайте, где для вас подготовлен большой выбор.

Схема светильника на солнечной батарее: схемы и характеристики

Любое электронное и электротехническое устройство обладает определенными техническими характеристиками, которые зависят от компонентов, из которых они собраны.

В зависимости от используемых электронных частей, которые могут различаться по своим параметрам, при одинаковой электрической схеме устройства, в результате можно получить различные технические характеристики, определяющие возможность его использования.

Схема садового светильника

Конструктивно, садовый светильник, работающий на солнечной батарее, состоит из следующих частей:

  1. Корпус – может быть различной конструкции, в зависимости от способа установки, материала, используемого при изготовлении и его предназначения.
  2. Солнечная батарея – является источником питания электрического аппарата.
  3. Источник света – электрическая лампа, как правило малой мощности (светодиод) и значительным световым потоком.
  4. Устройства автоматики – датчики освещенности и движения, обеспечивают включение в темное время суток и при попадании движущегося объекта в зону охвата датчика, соответственно.
  5. Аккумулятор (АКБ) – является накопителем электрической энергии, обеспечивающей работу источника света.
  6. Электронный блок (контроллер) – отвечает за режим заряда аккумулятора и работу источника света.
  7. Коммутационный аппарат – служит для отключения прибора, когда нет необходимости в его работе.

Схематически, садовый светильник, работающего на солнечной батарее, выглядит следующим образом:

На данном рисунке коммутационные устройства и средства автоматики не указаны. Принцип работы основан на преобразовании солнечной энергии в электрическую, которое происходит внутри фотоэлементов, являющихся основой солнечной батареи.

Все элементы – АКБ, контроллер и источники света, помещаются в общий корпус, солнечная панель может в него встраиваться или быть выносной, в соответствии с конструкцией конкретной модели.

Схема светодиодного светильника

Схема светильника, у которого в качестве источника света, используются светодиоды, аналогична выше приведенной, с той лишь разницей, что при наличии нескольких светодиодов в одном светильнике, появляется возможность создать режим работы устройства, когда в зависимости от заданных параметров, светят лишь часть светодиодов или все их количество.

Простейшая электронная схема подобного устройства, может выглядеть следующим образом:

Работа светодиодов осуществляется от аккумуляторов, которые заряжаются от солнечной батареи. Стабилизаторы, диоды и катушки индуктивности, обеспечивают требуемые параметры напряжения в цепях питания и зарядки. Светодиоды светятся одновременно, при достаточном заряде аккумуляторных батарей.

Схема китайского светильника

Среди товаров, в конструкции которых предусмотрено электроснабжение электрических компонентов от солнечной батареи, большая доля принадлежит продукции китайских производителей, это относятся и к солнечным светильникам.

Схема подобных устройств может быть различна, в зависимости от требований, предъявляемых к конкретной модели. Принципиальная схема и внешний вид одной из моделей таких устройств, а именно — Solar Garden Light, приведены ниже.

В данной схеме предусмотрена установка выключателя, который позволяет выключать источник света в дневное время и включать, по мере необходимости.

Данная модель, изготавливается в виде «светильника на ножке», что позволяет ее устанавливать в любом удобном для эксплуатации месте и переустанавливать, по мере необходимости.

Внешний вид плафона и материал из которого он изготовлен, а также материал «ножки», могут быть различны, что отражается на стоимости, но не на технических характеристиках устройства.

alter220.ru

Светильники на солнечных батареях: сфера применения

Огромной популярностью пользуется уличное освещение на солнечных батареях у владельцев частных домов, дач, а также специалистов в области ландшафтного дизайна. Данные светильники не нуждаются в подключении к электрической сети. Они легко устанавливаются на дачном участке в любом подходящем порядке вдоль дорожек. Также использовать фонарики можно для дополнительного декора некоторых элементов сада: подсветки пруда или клумбы с цветами.

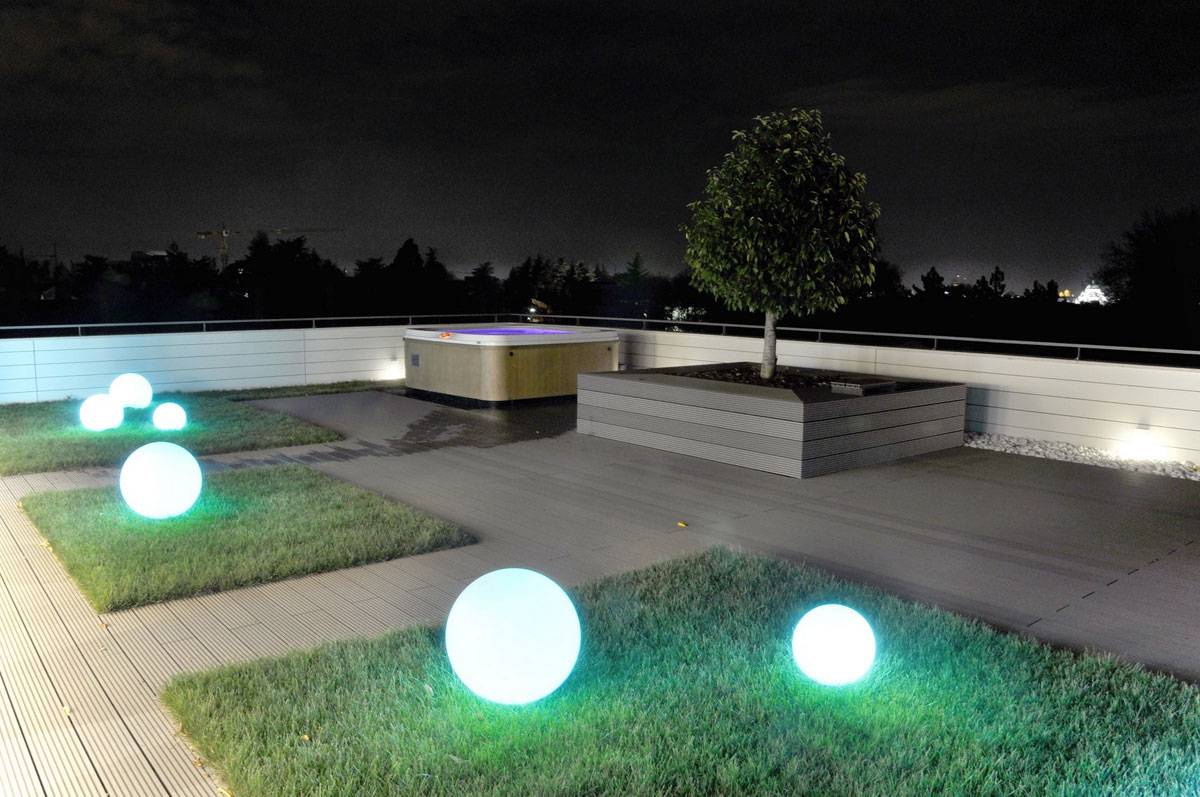

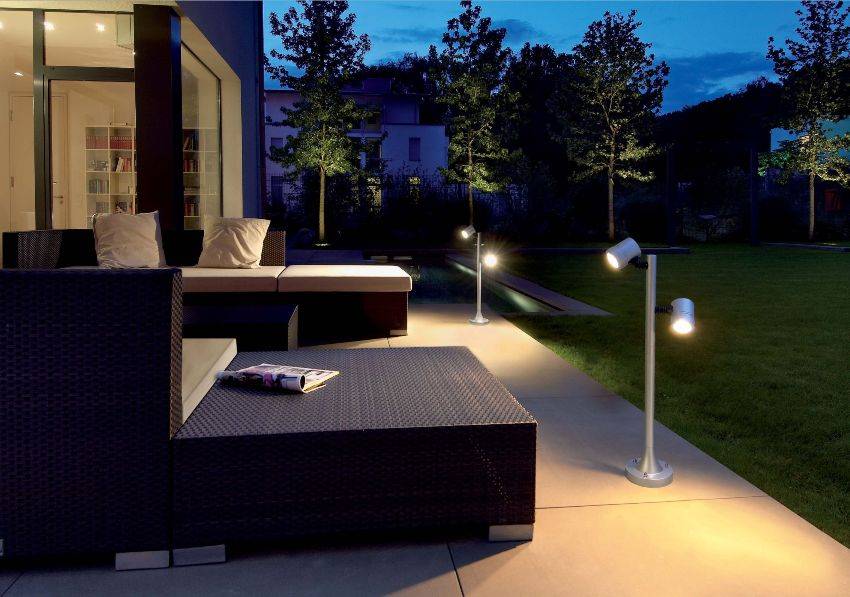

Уличные светильники создадут в вечернем саду дополнительный уют

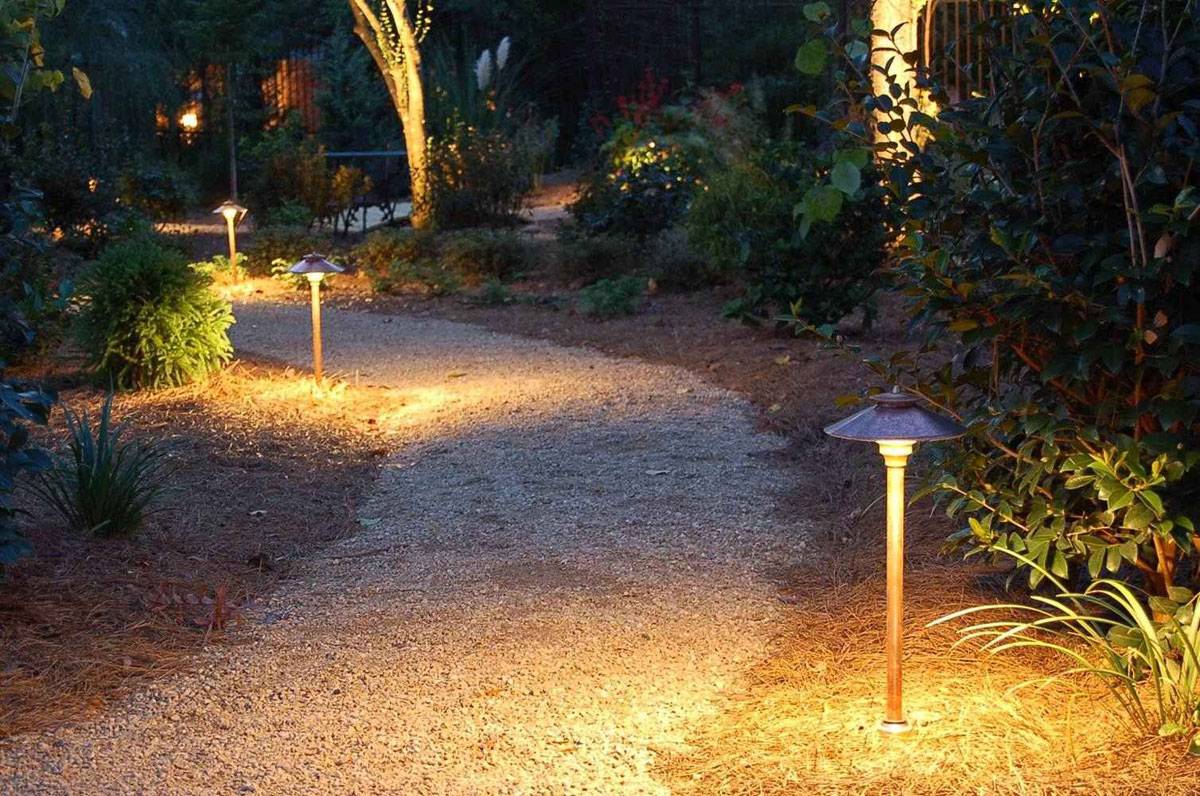

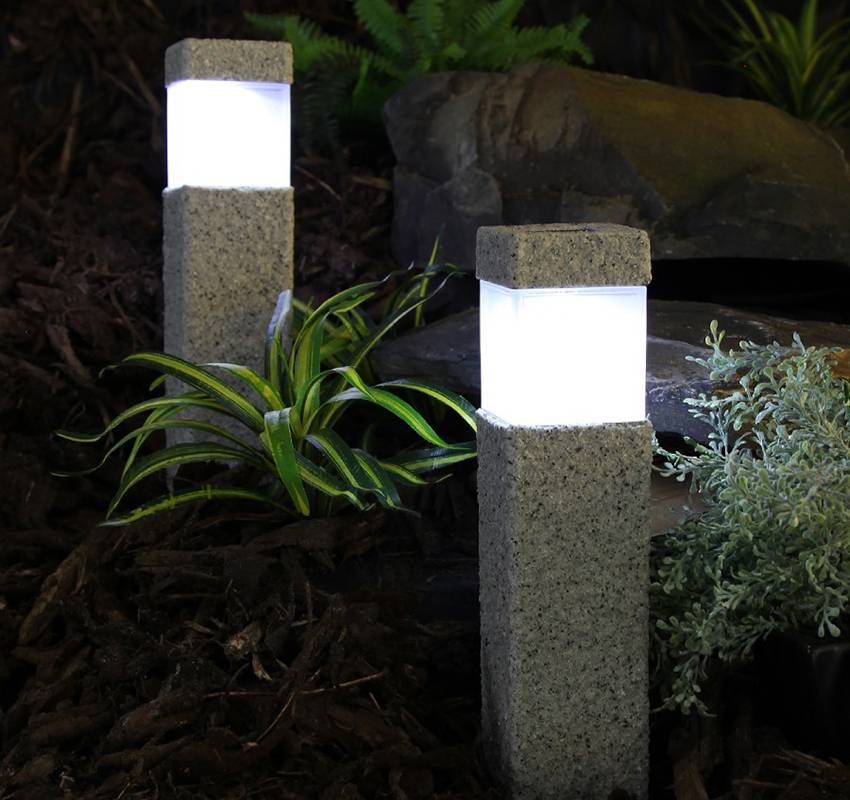

По причине частого использования в ландшафтном дизайне такие фонари часто называют садовыми. Эти светильники являются выгодным декором дачного участка благодаря своему неповторимому дизайну, который придает комфорт и уют атмосфере сада или двора. Кроме того, использование осветительных приборов позволяет гулять садом в ночное время и наслаждаться красотой растений в сумерках.

Фонарики для дачи на солнечных батареях – удачная находка, поскольку это удобно, недорого и не требует дополнительной подготовки участка. Но на этом применение осветительных приборов на солнечной батарее не ограничивается частными владениями. Они отлично вписываются в ландшафтный дизайн городских парков и скверов, а также применяются для декоративной подсветки зданий, фонтанов и скульптурных композиций, используются для освещения улиц и темных проулков.

Огромной популярностью пользуются уличные фонари с датчиком движения. Они позволяют экономить и гарантируют безопасность в темное время суток.

Светодиодные светильники позволяют существенно экономить на электроэнергии

Недостатки

  • неяркий свет – не подходят для охранного освещения, а мощные модели стоят неоправданно дорого для установки на даче;
  • зависимость от погодных условий – если на улице пасмурно, у светильников низкая зарядка аккумулятора, которой хватает всего на пару часов;
  • плата за надежность – чтобы светильник работал качественнее и дольше, придется заплатить больше;
  • ограниченный температурный диапазон – на солнечные панели негативно влияет жара и мороз. Поэтому оптимально эксплуатировать их в зонах с лояльными климатическими условиями.

Конечно, источники солнечной энергии не совершенны, но помогают эффективно экономить на электричестве.
