Фундамент под банную печь
Те, кто строит баню своими руками, часто задумываются о целесообразности обустройства фундамента под железную печь. Казалось бы, агрегат весит относительно немного, можно настелить лист металла и пользоваться. Однако по уверениям пожарной инспекции и согласно нормам СНиП, легковоспламеняющиеся поверхности должны быть надежно изолированы от раскаленных поверхностей.
Правильно обустроенное основание также обеспечит печи продолжительный срок службы, т.к. при малейших перекосах металлические каменки быстрее выходят из строя.
Схему установки печи на фундамент

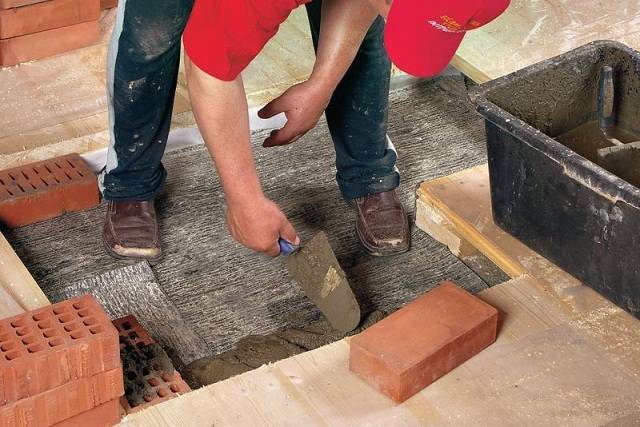

Обустраиваем простейшее негорючее основание прямо на деревянном полу.
Шаг 1. Делаем замеры габаритов печи. На доски пола переносим габариты каменки (в том месте, где будет установлена печь). Берем метровую линейку и расширяем нарисованный прямоугольник так, чтобы в дальнейшем перед топкой деревянные половицы были закрыты сталью на 50 см, а с трех других сторон огнеупорная плита «выглядывала» минимум на 5-10 см.
Если у печи дверца топки вынесена в соседнее помещение, то перед загрузочной камерой делаем разметку для настила стали (50 см), а в парной делаем разметку для фундамента печи (плюс 10 см к габаритам печи). При этом на стене делаем разметку для выпиливания проема. Если печь приобретается заводского типа, то размеры указываются в инструкции, в случае установки самодельного печного оборудования, расстояние между металлическими стенками каменки и внутренней поверхностью проделанного окна принимаем 25-50 см.
Каждый производитель в паспорте указывает минимально допустимые расстояния при установке металлических печей
Если загрузка дров будет производиться с улицы, стоит позаботиться только о разметке внутри помещения. Предполагается, что площадка перед дверцей топки будет залита бетоном либо выложена негорючей тротуарной плиткой.
Шаг 2. При необходимости выламываем либо выпиливаем часть межкомнатной перегородки (наружной стены дома).
Шаг 3. Берем огнеупорную плиту и вырезаем кусок, по размеру идентичный нарисованной на полу отметке. С ценами на некоторые виды плит можно ознакомиться в таблице.
Печи для бани из кирпича проекты Самостоятельное возведение банной печи – не самое простое, но вполне осуществимое мероприятие, требующее основательной.
Как сложить печь из кирпича для дома своими руками Необходимость в тепле и уюте в частном доме возникает уже в середине осени, и хорошо, если к дому проведено центральное.
Металлическая печь для бани своими руками На вопрос, чем отличается металлическая печь от каменной, многие отвечают с улыбкой и без малейших колебаний –.
Как обложить металлическую печь кирпичом Металлические печи отличаются удобством в эксплуатации и надежностью, но быстро остывают и пересушивают воздух в.
Шибер для дымохода Одним из основных условий эффективности системы отопления является качество тяги. Для регулировки воздушных потоков.
Как сделать печь со встроенным котлом Такие печи целесообразно ставить в больших банях, имеющих отдельную душевую, комнату отдыха, раздевалку и т. д. Они.
Газовая печь для бани Приняв решение о строительстве бани, наверняка многие сталкиваются с огромным количеством вопросов. В первую очередь.
Фундамент под печь в бане своими руками Действующие строительные нормы и правила требуют, чтобы банные печи устанавливались на предварительно обустроенное.
Установка печи в баню с выносной топкой
Современная печка для бани снабжена системами обдува стеклянной топочной дверцы, вследствие этого нагрев предбанника интенсивным не будет. Для хорошего обогрева дверцы топки придется приоткрывать, и при выборе места для размещения печи это учитывают. Дверца в приоткрытом положении не должна мешать ходить по предбаннику, и не должна создавать риска – если площадь помещения мала, то топку лучше вынести в соседнее помещение или на улицу. При возможности установки топки в предбаннике — это следует делать, особенно когда предбанное помещение совмещено с комнатой отдыха и чаепитий. Современные печки имеют панорамные жаростойкие стекла в топочных дверцах, и зрелище живого пламени под стеклом придаст банному помещению особый колорит. Обдув стекла выполняет задачу охлаждения и очистки внутренних поверхностей дверец топки, поэтому стекла прозрачны, а скопление копоти невозможно. Эстетики и тепло, отличное дополнение к интерьеру – выносная топка может служить камином для комнат отдыха. Выносные топливные каналы у печек могут быть прямоугольными и зауженными к топочным дверцам, и импровизированный камин может выглядеть по-разному – это учитывают при выборе печи и планах по ее размещению.
На улице располагают топливные каналы банных печей обычно при невозможности разместить топку в предбаннике или комнате отдыха:
- Если площади помещений парилок и предбанников слишком малы и не позволяют размещать в них топку;
- Если топливом запланирован уголь, при сжигании которого никуда не деться от загрязнений и токсичных продуктов горения;
- В коммерческих банях, где истопник не должен присутствовать при банных процедурах.
Эксплуатация бани с топкой на улице затрудняется, а зимой превращается в сложный процесс или требует назначения «дежурного истопника», поскольку выскочить из парной для добавки дров в печку – не всегда приятно.
Единственный реальный плюс установки топки печки в наружной стене бани с выходом на улицу – это чистота в бане, ведь ни дров, ни угля внутри банного строения не будет.
Пожарная безопасность при монтаже и эксплуатации банных печей должна обеспечиваться должным образом. Одна из первоочередных задач – обустройство под банную печь надежного фундамента, примыкающего к стене или перегородке. Обрез фундамента изолируется жаростойкими материалами, а сверху укладывают металлический лист. Асбестовая плита как жаростойкая изоляция не имеет минусов, но с точки зрения экологии асбестовые материалы под вопросом. Современный рынок предлагает прессованные минеральные ваты, пеностекло, слюдопластовые материалы — безопасные для здоровья человека и устойчивые к высоким температурам.
- Перед топочными дверцами предусматривают металлическое покрытие размером не меньше 0,4*0,8 м. лист металла на полу сделает проще чистку печи и станет барьером для искр и огня. Полы в предбанниках обычно деревянные, реже – плиточные, и эта мера необходима.
- Узлы прохода топливного канала в перегородках и стенах от парной и комнатой отдыха, а также и наружной стеной при выносе топки наружу строго нормируются. Древесные материалы отделяют от канала кирпичными облицовками или камнем. Минимальный просвет от стенки печи до деревянной стены или обшивки равен 0,45 м.
- От потолка бани до поверхности печки минимальное расстояние – 1,20 м.
- От краев топочных дверец до дверей минимальное расстояние – 1,25 м.
Узел прохода топливного выносного канала, как правило, оборудуется закладкой термоизолятора – цементно-волокнистый лист, минеральная базальтовая вата. Изоляция монтируется по всему торцевому обрамлению прохода. При толщине теплоизоляции до 5 см допускается сокращать габарит от внешней стенки печки до деревянной обшивки стены до 25 см. При увеличении толщины теплоизоляции можно еще сократить безопасный просвет – до 12,5 см. Часто проем закладывают кирпичом.
Установка заводской печки проще, поскольку ее конструкция, как правило, имеет двойной кожух с теплоизоляционной прослойкой или с конвекционными каналами. Самодельные печи проще, обычно они изготовлены из листовой стали. Обкладка печи кирпичом в этом случае не просто мера пожарной безопасности, но и защита для принимающих банные процедуры от травм.
Монтаж и изоляция металлических печей в деревянных банях должны выполняться согласно расчета, без упрощений и согласно норм, поскольку от этого зависит безопасность людей.
Печь должна устанавливаться на негорючую основу, стены обязательно закрываются жаропрочным материалом. Это, например, может быть металлический экран из нержавейки.
Однако, не стоит забывать, что баня это помещение с повышенной влажностью и под настил, обустроенный под печью, может попасть вода, что крайне нежелательно. Поэтому уклон пола в парной необходимо делать от отопительного прибора, то есть он должен оказаться в самом высоком месте комнаты. Кроме того, настеленный и закрепленный настил под установку печи, необходимо по всему периметру гидроизолировать. Сегодня для этой цели в строительных магазинах представлено большое количество герметиков.
Если устанавливается самодельная стальная печь, которую планируется обложить кирпичом, или же выбрана чугунная модель, то под нее лучше обустроить бетонный фундамент.
Капитальное бетонное основание под печь не должно контактировать с фундаментом основного строения. Размеры фундамента по длине и ширине должны превышать размеры отопительного прибора на 150÷200 мм с каждой из сторон.
Если деревянный пол в бане крепкий и сверху него планируется возвести кирпичный подиум под печь, то прежде чем приступать к его возведению, необходимо произвести замеры. Если обнаружится что между поверхностью печи и потолком расстояние будет меньше требуемого параметра в 1200 мм, то от этого варианта рекомендовано отказаться. Вместо подиума, под стальную печь сверху деревянного пола необходимо настелить металлический лист, а под чугунную модель необходимо обустроить полноценный, отдельно стоящий фундамент.
Работы по обустройству бетонного малозаглубленного фундамента включают несколько этапов. И их лучше всего проводить одновременно с постройкой бани. Но иногда обстоятельства вынуждают проводить эти мероприятия в уже возведенном строении.
| Иллюстрация | Краткое описание выполняемых операций |
|---|---|
 | Если фундамент будет обустраиваться в уже построенной бане, то первым шагом производится разметка места установки печи на полу и отверстия в стене, через которое будет проходить топливный канал. Вся разметка осуществляется по размерам, снятым с печи, с учетом припусков на установку термоизоляции. Далее, по линиям разметки в стене вырезается необходимый проем. После этого демонтируется часть деревянного пола. Затем в грунте подполья выкапывается котлован под фундамент. |
 | Схема расположения материалов при обустройстве фундамента под металлическую печь в бане. Линейные параметры фундамента могут быть изменены, в соответствии с размером выбранного отопительного прибора. Глубина котлована под фундамент для установки металлической печи должна составлять 500 мм. После того как котлован будет готов, грунт на его дне необходимо хорошо утрамбовать. Затем, на дно производится засыпка песка, который также необходимо утрамбовать – его толщина поле уплотнения должна составлять 100 мм. Песчаный слой станет хорошим гидроизолятором для фундамента от грунтовой влаги. Далее, сверху песка укладывается щебень — его толщина после трамбовки должна составлять 150÷200 мм. Сверху щебня рекомендовано уложить гидроизоляционный материал, который должен также закрыть стенки котлована. В качестве гидроизоляции может быть использован плотный полиэтилен или же рубероид. |
 | Сверху гидроизоляционного материала или щебня монтируется арматурный каркас. Для этой конструкции подойдет арматурный прут сечением в 7÷8 мм, который связывается между собой решёткой с помощью вязальной стальной проволоки. Вполне подойдут и сварные арматурные сетки, которые можно приобрести в магазине в готовом виде. |
 | Бетонная стяжка заливается заподлицо с поверхностью грунта подполья или же поднимается до уровня пола бани. Если выбирается последний вариант, то от грунта, на всю высоту бетонной плиты, монтируется временная деревянная опалубка. В подготовленный армированный котлован заливается бетонный раствор марки не менее М200. После заливки и выравнивания поверхности фундамента, его оставляют до полного просыхания и набора прочности — этот период составляет не менее 28÷30 дней. |
 | Следующим шагом, на бетонную поверхность настилается два слоя гидроизоляционного материала — в этом случае применяется только рубероид. Сверху рубероида выкладывается кирпичный подиум, состоящий из одного или двух рядов кирпича. |
 | В результате должна получиться примерно такая конструкция, как представлена на иллюстрации. Далее можно переходить к изоляции торцов деревянных стен, то есть к защите их от воздействия высоких температур, до которых может нагреваться корпус печи вовремя эксплуатации. |
Особенности установки печи
Установка печи может быть произведена по-разному, в зависимости от того, когда производится ее монтаж. Если фундамент обустраивается в готовом строении бани, то в стене вырезается проем согласно названным выше параметрам.
Монтажно-строительные работы
Немного полезных знаний, упрощающих работы по пожарной безопасности. Температура возгорания фосфорной головки спички +200°С, температура самовозгорания древесины в зависимости от ее влажности колеблется в пределах 350°С÷450°С. Для чего мы это напоминаем?
В бане всегда высокая влажность, не слишком бойтесь перегрева стен и самовоспламенения сруба или половых досок. Но и не пренебрегайте элементарными правилами противопожарной безопасности, все работы нужно выполнять с умом. Делать их нужно не спеша и очень внимательно.
Установка печи предварительная
Установка печи предварительная (вид сзади)
Особое внимание уделяем термозащите в стеновом проеме
Защищаем базальтовым картоном и керамотканью
Крепление листа минерита в проеме
Крепление листа минерита в проеме (вид сзади)
Под зольником печи необходимо оставить небольшое отверстие для приточки свежего воздуха в парилку
Выкладываем проем между парным помещением и помещением, где топится печь, кирпичом. Между кирпичной кладкой и металлическим тоннелем печи оставляем зазор около 3 см
Обрезаем лишний базальтовый картон и фольгу. Зазор наполняем базальтовой ватой. После того, как предбанник обошьется вагонкой, зазор закроется наличником
Начнем с выносной топки. Зазор между топкой и стеной лучше заложить красным кирпичом. Кирпич с обеих сторон можно оштукатурить или обшить листовым железом. Если выносная топка в помещении бани – прибейте на пол лист оцинкованного (или любого иного) железа размером примерно 40×40 см. Если желаете – можете подложить под него асбест, но мы не рекомендуем этого делать. Во-первых, асбест выделяет канцерогенные вещества и во всех развитых странах запрещен к употреблению. Во-вторых, и без асбеста (или иного изолирующего материала) вероятность возгорания пола под листом железа равна нулю.
Пятый этап: монтаж системы теплообмена
Перед началом работы следует ознакомиться с элементами системы, обеспечивающей теплообмен. Ее компоненты могут различаться, но если планируется установка печи термофор в баню, к слову, одной из наиболее популярных на российском рынке, то этот набор будет следующим:
- Теплообменник и два штуцера>>
- Выносной бак для горячего водоснабжения, к которому прилагаются два штуцера и два крана;
- Соединительные элементы. среди которых также краны со штуцерами и трубы.
Запорные и водопроводные компоненты на всех соединительных узлах должны составлять в диаметре не менее 2 см. При монтаже теплообменной системы дно бака должно располагать выше по отношению к верхнему штуцеру системы. Более того, это расстояние должно составлять не меньше 30 см.
В процессе установки трубопроводов нельзя допускать провисания их контуров на горизонтальных плоскостях. Желательно монтировать трубы под углом не меньше 30° по направлению вверх. Чтобы исключить риск замерзания воды в зимний период следует в части, находящейся ниже крайнего штуцера (в нижней части) системы теплообмена встроить сливной кран. Также, рекомендуется избегать применения гибкой подводки из пластиков или резины.
Требования к размещению печки в зависимости от параметров бани
Если говорить в общем, то расположение печи в парной (при соблюдении правил пожарной безопасности) определяется произвольно, в зависимости от индивидуальных особенностей постройки. Тем не менее, есть несколько достаточно популярных способов размещения печи – нетрудно, пользуясь проверенными рекомендациями, подобрать оптимальный вариант, который будет напрямую зависеть от планировки бани и количества помещений.
На конечный вариант планировки бани серьезно влияют финансовые возможности, в зависимости от чего можно выделить две принципиальных схемы:
- Баня, состоящая из парной и предбанника. Эти два помещения всегда присутствуют в любой бане, независимо от ее габаритов.
- Баня, имеющая дополнительные пристройки и помещения. В такой схеме, помимо парилки и предбанника, могут присутствовать любые сопутствующие комнаты.
При стесненном бюджете обустраивается первый вариант – как правило, такие постройки создаются для небольших семей, ведь размеры и количество помещений в таком случае не критичны. Кроме того, при финансовом ограничении и нехватке свободного места на участке даже столь малую постройку приходится сжимать, совмещая парную и отделение для мытья. Также полезно будет знать, какие дрова лучше для бани, как их заготавливать.
Такой подход нельзя назвать удобным, но его преимущества очевидны, что отпечатывается и на том, как будет расположена печь в бане. Небольшая баня, состоящая из парной и предбанника, позволяет установить печь только в центре парилки (естественно, с соблюдением требований пожарной безопасности).
Чтобы не испытывать подобных проблем с нехваткой пара или слишком жаркой атмосферы во время мытья, и создаются отдельные помещения с разными функциями. Вполне логично, что расположение печи в бане с отдельной парной должно учитывать эту особенность. Очевидный вариант – это разместить печь так, чтобы одна ее часть находилась в парной, а другая отапливала отделение для мытья.
В самом лучшем случае, когда и участок для бани большой, и нехватки бюджета нет, можно воспользоваться оптимальным способом размещения печки. Для реализации такого варианта под печь отводится отдельное помещение, в результате чего использование бани становится максимально комфортным и приятным.
Конечно, решать вопрос об окончательном месте установки банной печи нужно индивидуально, в зависимости от планировки всей конструкции. Очень часто для печи выделяется маленький участок между разными помещениями, что позволяет отапливать каждое из них должным образом.
На практике это выглядит примерно так: стены помещения, где установлена печь, накрыты асбестовыми листами или схожим по характеристикам материалом. Нагревающийся асбест, будь он расположен в объединенной с отделением для мытья парной, представлял бы серьезную угрозу для здоровья всех посетителей бани – но он находится в отдельном помещении, что полностью исключает вероятность ожогов во время банных процедур.
Размеры топливного канала и врезка в стену
Одним из заключительных этапов установки печи является изготовление отверстия в стене бани для размещения выносного канала. Чтобы правильно определить размеры проема в перегородке, необходимо ориентироваться на ширину и высоту канала. Также нужно не забыть учесть и длину ножек печки. При расчете расстояния от выносной топки до поверхности горючей базы необходимо в первую очередь учитывать мощность отопительного устройства.
Узнать оптимальное расстояние можно из паспорта изделия. Если же печка для бани была построена своими руками, то ориентиром могут служить нормы пожарной безопасности, учитывающие максимальную мощность печи:
- 40 см — для приборов без защиты;
- 25 см — с теплоизоляцией металла.
При расчете размеров проема можно не учитывать длину топливного канала, поскольку толщина стены и без того является достаточной. Если установка выносного канала была произведена верно, то расстояние между основной конструкцией и перегородкой должно составлять не менее 5 см. Дополнительно необходимо защитить от возгорания поверхности стены при помощи огнестойкого материала.
Зону по периметру топливного канала, идущего через бревна или брусья, нужно обложить кирпичом. Материал размещают таким образом, чтобы до топливника остался зазор 20-25 мм. Его оставляют на случай теплового расширения металла. Внутрь зазора укладывают термостойкий материал, например, асбестовый шнур или базальтовую вату. Используемый теплоизолятор должен выдерживать температуру до 1000° C. Поэтому стекловату, которая имеет температуру плавления 400° C, использовать для этих целей нельзя.
Если вывод выносного канала производится в кирпичной стене, которая впоследствии будет отделана деревянной вагонкой, то от проема необходимо сделать отступ 10 см во всех направлениях. На этот участок необходимо закрепить листы нержавеющей стали. Их устанавливают с обеих сторон стены, предварительно вырезав проем под выносную топку. При размещении выносного канала в кирпичной или бетонной конструкции отверстие делают размерами 40-60 на 25-50 см.
По правилам, начинать выполнять эту работу необходимо с установки печи, затем ее обкладывают кирпичом, и лишь на завершающем этапе рядом с готовой конструкцией возводят деревянную перегородку.
Защита для стен
Эта процедура неактуальна для конструкций из негорючего материала или если между стенами и печью соблюдена дистанция 50 см.
В других случаях потребуется установка дополнительной защиты стен, для чего можно использовать кирпичные или стальные экраны, штукатурку по металлической сетке, облицовку керамической плиткой.
Особого внимания заслуживает стенка, через которую будет проходить канал выносной топки.
Лучше всего для разделения парной и предбанника использовать каркасную перегородку. Для ее сооружения используется пропитанный антисептиком брус.
В результате должна получиться конструкция в виде литеры Н: ее низ будет оформлен кирпичной кладкой вокруг выведенного топливного канала, а верх заполнен термоизоляцией из базальтовых плит толщиной 10 см. Кирпичную кладку и топливный канал должен разделять зазор в 3 см.
Если печка с выносной топкой монтируется в срубе, под канал нужно выпилить проем в стене.
После этого торцы проема зашивают минеритом и закрывают фольгой. Таким же способом заполняется все свободное пространство ниши (это можно сделать всплошную, а потом выпилить отверстие под размеры канала). Процедура обшивки напоминает сооружение гипсокартонного простенка – дистанция между двумя листами минерита рекомендуется в пределах 30 мм.
О банных условиях
В банях устанавливается более половины покупаемых готовых печей. В то же время установка печи в бане технически сложнее всего: здесь печка на единицу объема помещения выделяет в несколько раз больше тепла, чем отопительно-варочная в доме; соотв. выше опасность возгорания от печи. Потолки в банях низкие, что усложняет противопожарную разделку, помещения тесные, это увеличивает опасность ожога о печь. Температура воздуха в бане, особенно в парной, высокая, что усугубляет действие вредных продуктов сгорания: доза угарного газа, при 20 градусах воздуха в комнате вызывающая головную боль, при 60 может оказаться летальной. Ожог распаренной кожи будет соотв. 3-й степени вместо 1-й – 2-й сухой. Особые требования в банных помещениях возникают и по электробезопасности. Поэтому дальнейший материал ориентирован в основном на банные печи, а что можно или нужно упростить для домовой печки, указывается по ходу изложения.
Выбор печи
Установка банной печи начинается с ее выбора. Современные печи для бани далеко не примитивные буржуйки из бочки или трубы с ящиком для камней. Сейчас даже искушенные гурманы-парильщики признают, что русский пар от хорошего Вулкана или Гефеста практически не уступает таковому от кирпичной печи. Любители сауны давно сошлись на том, что фирменные финские банные печи бьют «кирпич» по всем статьям. Но что касается эргономики и медико-санитарных качеств банных печей, то тут производители все как один ограничиваются заявлениями, что их печка лучшая, а дело только за ценой. Поэтому на рис. дана сводная таблица потребительских качеств банных печей разных конструкций. Ориентируясь по ней, можно подобрать тип печи под свои потребности, а там уж смотреть, что из него по стоимости подойдет.
Сводная таблица потребительских качеств металлических печей.
Примечание: особые требования безопасности бани с элекропечью значит, что здание обязательно должно быть оборудовано контуром защитного заземления, печь подключена к нему наглухо (не через контакт евророзетки!), а проводка к печи должна быть термостойкой и влагозащищенной. Наличие розеток и др. разъемных электрических контактов в парной совершенно недопустимо!
О материалах печей
Кирпичная банная печь не устанавливается, а строится вместе с баней. Построить ее в существующей бане оказывается технически возможно только в отдельных случаях. Кроме того, кирпичная печь проявляет все свои лучшие качества только в парной объемом не менее 15-16 куб. м, а ее протопка отнимает 4-5 час времени. В темпе современной жизни это чаще всего недопустимо, поэтому печь берем металлическую. Но остается решить – стальную или чугунную?
Чугунная печь сравнительно быстро разогревается и довольно долго остывает, что существенно для отопительно-варочной домовой печи. В бане она дает пар, наиболее близкий к традиционному русскому. Чугунная печь прим. в 1,5 раза тяжелее стальной такой же мощности, но иногда позволяет сэкономить на весе противопожарной разделки, см. далее. Как следствие – поставить в доме чугунную декоративную либо отопительно-варочную печь своими руками, не затевая сложных и ответственных строительных работ, оказывается возможным чаще, чем чугунная печь вследствие невысокой теплопроводности материала непригодна в качестве печи-калорифера, а выбирать ее нужно внимательно и со знанием дела.
Да будет известно читателям, что чугун бывает т. наз. сырой, предназначенный для передела в сталь, и конструкционный разных марок. Добросовестные производители из сырого чугуна корпуса печей не льют: он очень хрупок, от термоудара (напр., водой по раскаленному) почти всегда трескается, но распознать в изделии по виду сорт и качество чугуна способен только опытный металловед. Кроме того, из-за высокой теплоемкости чугуна быстро остудить перегретую печь из него невозможно. Вдруг печка стала очагом возгорания, залить чугунку водой, как стальную – будет только хуже. Печь-чугунка мгновенно не остынет, но может просто взорваться, как бомба, обстреливая все вокруг раскаленными осколками. Однако в режиме длительных регулярных интенсивных топок чугунная печь способна оказаться долговечнее кирпичной.
Как подготовить стены к установке печи
Для гарантированной защиты стен необходимо заняться сооружением кирпичного экрана. Чаще всего его монтируют из 2-ух стен. Но для 100% уверенности, он может быть и П-образным, плюс к этому — кирпичом выкладывают еще и основание. Так что безопасность — прежде всего!
Польза от такого сооружения — двоякая. Во-первых, он — отличная преграда между раскаленной печью и горючими стенами. А во-вторых, такой экран — аккумулятор тепла, использующегося для поддержки постоянного температурного режима в парилке.
Для возведения защитного экрана пользуются фаготным, клинкерным или полнотелым красным кирпичом. Хотя вариант №1 — шамотный, аналогов которому пока что нет.
Для кладки в полкирпича используют песчано-глиняный раствор с добавлением цемента (приблизительно 5-6 % от общей массы ингредиентов). Такой толщины преграды в 12 см вполне достаточно для отражения избытка жара от печной конструкции.
В процессе кладки следует придерживаться правил:
- стенка должна находиться от преграды на расстоянии 8-15 см.
- расстояние от поверхности печки к экрану — такое же;
- высота кирпичного экрана должна быть больше высоты железной печи на 20-25 см (минимум). Оптимальный вариант — 90-100 см;
- во время сооружения экрана нельзя забывать о продухах в нижней его части, с целью обеспечения свободного движения воздуха.
Установка теплообменника к банной печи или котлу своими руками
Современные модели банных печей, котлов нередко дополняются теплообменниками ‒ устройствами для нагрева воды. Какими они бывают, нюансы и сложности монтажа разберем ниже.
Схема: 1 – теплообменник; 2 – накопительный бак; 3 – верхний отвод (min наклон 20°); 4 – нижний отвод (min наклон вниз 1-2°); 5 – сливной кран накопительного бака; 6 – сливной кран системы.
Устройство теплообменника
В основе работы ‒ физические свойства воды, которая в горячем виде расширяется, идет кверху, холодная вода остается внизу.
В баню ставят небольшие теплообменники для быстрого нагрева. К нему идет одна труба сверху, другая – снизу.
Бак с водой иногда устанавливают в парилке, но чаще в помывочной. Причем на таком уровне, чтобы его нельзя было задеть.
Горячая вода идет по верхней трубе к баку, по нижней трубе по мере расхода горячей воды заливается холодная.
Важные нюансы монтажа
Теплообменник может:
- быть встроенным в печь;
- крепиться к дымоходу;
- фиксироваться к потолку парной.
Для постоянного наличия в моечной горячей воды нужно поддерживать процесс горения в печи и бесперебойную подачу воды в бак. Для реализации второго момента часто применяют циркуляционный насос.
Без него можно обойтись, когда диаметр труб составляет 1 дюйм.
Для снижения тепловых потерь общая протяженность труб не должна быть более 3 м.
Перед установкой стоит учесть такие рекомендации:
- Качественный теплообменник не должен потреблять больше 10% от выработанной энергии печи.
- Трубы укладываются таким образом, чтобы вода текла сама при прямой подаче под углом 250 градусом, при обратной подаче под углом 30 градусов.
- Объем воды в баке под каждую модель теплообменника подбирается отдельно. Это зависит от выбранной мощности. Если ее будет мало, то она будет часто кипеть и на стенках начнет накапливаться накипь, что может стать причиной пожара. При завышенном объеме воды процесс нагревания займет много времени.
- Запаса мощности должно хватать на случай остывания после прогорания дров в печке.
Когда бак с водой размещен прямо в парилке, подключение теплообменника проходит в таком порядке:
- Входное отверстие в бак делается на 5 см выше верхнего штуцера регистра (минимум 1,5 м от пола). Это обеспечит лучшую циркуляцию воды.
- Низ бака должен находиться от пола минимум на высоте 1,5 м или даже выше.
- От потолка нужно отступить еще полметра.
Из-за слишком высокого расположения бака сложно проконтролировать уровень воды в нем.
Поэтому есть другие варианты подключения:
- Бак размещается ниже.
- Штуцер оборудуется сбоку под подводный контур.
Минус этого способа в том, что, когда уровень воды будет меньше верхнего штуцера, циркуляция не произойдет. Вода в теплообменнике будет стоять и временами кипеть, а в баке так и останется холодной.
Размещая бак в мойке, требования к монтажу остаются такими же.
Можно покупать соединительные трубы из металлопластика или брать обычные гибкие шланги. Диаметр ‒ 1 дюйм. При большем диаметре придется ставить циркуляционный насос.
Уплотнители должны быть из прочного тангита, прокладки фитингов ‒ из паронита.
Обязателен к установке сливной кран. Через него можно удалить засорения из системы, слить воду на период неиспользования бани.
Третий этап: установка печи
Агрегат устанавливается на подготовленную поверхность так, чтобы были соблюдены требования к отступам от стен и потолка .
Расстояние от потолка, не имеющего специальной теплоизоляции, должно составлять не меньше 120 см. Расстояние от банных стен или перегородок до печных поверхностей не должно быть меньше 32 см.
Сокращение этого промежутка допускается лишь в случае, если конструкция имеет защиту в виде упомянутого стального листа, уложенного на асбест. При выполнении этого условия расстояние может быть сокращено до 26 см.
При инсталляции агрегата важно учитывать его положение относительно направления отопительной камеры. Например, установка печи везувий в баню может предполагать возможность закладки топлива из соседнего помещения. Это конструктивное решение сложнее реализовать, но при использовании оно даст существенные преимущества
В частности, будет обеспечено удобство в ходе эксплуатации парилки и упрощено обслуживание печки в целом
Это конструктивное решение сложнее реализовать, но при использовании оно даст существенные преимущества. В частности, будет обеспечено удобство в ходе эксплуатации парилки и упрощено обслуживание печки в целом.
