Инструкция по пайке полипропиленовых труб

Установка кранов для полипропиленовых труб – от выбора изделий до монтажа

Одно из них вставляется в другое в полном соответствии с разметкой. При выполнении задачи точность и скорость являются первостепенными. Ни в коем случае нельзя крутить трубу в муфте, когда они объединены, это приведет к дефекту конструкции.

На этом сварка полипропиленовых труб завершена. Остается протереть металлические элементы аппарата от остатков расплавленного материала. В таком случае паяльник не потребует чистки для дальнейшего использования.

Определить качество спайки можно визуально, в месте стыка трубы с запорным элементом должна образоваться небольшая кромка расплавленного полипропилена. Само соединение в случае успешной сварки будет полностью ровным, без каких-либо деформаций.

Окончательно определить надежность соединения элементов водопровода можно уже после подачи воды. Если задача выполнена в полном соответствии с выдвигаемыми требованиями, рекомендациями и по инструкции к паяльной установке, то стык между полипропиленовой трубой и запорным шаровым краном будет надежным и герметичным. Такое соединение прослужит максимальный срок, скорее всего, без каких-либо проблем или возникновения протечек.

Но нужно проверить не только герметичность спайки. Стоит убедиться еще и в правильной работе запорного механизма. Шаровые краны для полипропиленовых труб должны полностью закрываться и открываться без особых усилий даже тогда, когда водопровод функционирует.

ГлавнаяОбустройство и ремонтОбустройство жилья Как отремонтировать вентиль

Некоторые нюансы

После того, как трубы будут соединены, на определенных участках необходимо выполнить их крепление. При нагревании системы отопления трубы начнут расширяться. Если не будет креплений, то трубы начнут провисать. Для систем отопления лучше всего использовать армированные трубы. Они состоят из двух слоев полипропилена, между которыми помещена алюминиевая прослойка. Она позволяет ограничить линейное расширение труб при нагревании.

На сегодняшний день не составит проблем найти на рынке или специализированном магазине все необходимые детали для качественного выполнения системы отопления из полипропиленовых труб своими руками. Стоит отметить, что полипропилен намного дешевле и практичнее стальных или чугунных труб.

Залог успешной и качественной работы лежит в правильности и аккуратности проведения всех работ. Новичкам рекомендуется попробовать на примере двух отдельных кусков труб выполнить сварку. С первого раза может и не получиться, так как требуется определенная «хватка».

Если нет уверенности в том, что самостоятельно удастся выполнить работу, то лучше доверить ее специалистам, которые имеют опыт и нужный инструмент. Помните, что система отопления требует качества на долгие годы. Ведь на ее выполнение тратится много средств. Недопустимо терять материал и деньги по причине неправильного выполнения работ.

Соединение труб армированных алюминием

Требуется соблюдать правила при выполнении сварки полипропиленовых труб с армированием. Усиленный слой создается из алюминия или стекловолокна.

Используются при монтаже систем, перемещающих воду с высокой температурой, потому что под воздействием нагретой жидкости происходит линейное расширение материала и изгиб трубопровода.

При выполнении пайки обязательно проводится удаление алюминиевого защитного материала. Кроме того, этот слой влияет на качество соединения, а время сварки зависит от периода нагрева деталей из полипропилена.

Армированные трубопроводы отличаются увеличенным диаметром. Поэтому использовать стандартные насадки на нагревательном инструменте без предварительной подготовки изделий не получится.

Выполняется путем зачистки деталей. Он не проводится для изделий, усиленных стекловолокном. Они соединяются так же, как и неармированные трубопроводы.

Зачистка выполняется разными методами, потому что существует много технологий армирования изделий из полипропилена. Чаще применяется обработка при использовании шейвера. Он представляет собой металлическое устройство, в виде втулки с лезвиями.

Шейвер

Инструмент надевается на конец трубного изделия и вращается, что позволяет удалить алюминиевый защитный слой. Процесс осуществляется пока не останется только один пластик.

ПП трубы могут иметь исполнение, когда армированный слой находится посередине толщины стенки. В этом случае применяется торцеватель. Этот инструмент сильно похож на шейвер. Другое расположение и устройство ножей.

Инструмент позволяет сделать ровными торцы и удалить 2 мм армированного слоя, расположенного посередине толщины стенки трубы. Благодаря такой обработке получится выполнить качественную пайку.

Достоинства полипропиленовых труб

Полипропиленовые трубы имеют неограниченное количество положительных моментов, по сравнению с другими видами материалов. Они не подвержены коррозии и появлению грибка. Имеют высокий срок эксплуатации. По этим причинам изделия из пластика имеют широкую сферу применения, как в промышленных, бытовых, так и ремонтных работах.

Для установки полипропиленовых труб требуется наличие специального паяльного аппарата. Любое соединение пластиковой трубы с элементами водопровода осуществляется посредством специальных соединительных деталей. Рассмотрим более подробно, как профессионально паять трубы из пластика.

Режим пайки и его влияние на процесс

Технология пайки полипропиленовых труб заключается в их нагревании, после чего происходит размягчение входящего в их состав пластика. При соединении двух нагретых изделий возникает диффузия (взаимопроникновение) молекул полипропилена одного технических изделий в молекулы другого. В результате образовывается прочная молекулярная связь, делающая получившийся материал герметичным и прочным.

Если наблюдается недостаточный режим, то при соединении двух материалов не произойдет достаточная диффузия. В итоге стык техизделия получится слабым, что приведет к нарушению герметичности всего материала.

На выходе получается трубопровод с минимальным внутренним отверстием в месте стыка, диаметр которого не соответствует технологическим нормам.

Учитываются надо не только температуру нагрева при сварке полипропиленовых труб, но и время, температурный режим среды и диаметр технических изделий. Время нагрева трубных материалов находится в прямой зависимости от их диаметра.

Значение имеет внешняя среда. Минимально допустимый температурный показатель при сваривании изделий из полипропилена составляет -10 С. Максимально допустимый его показатель +90 С. Таблица температур сварки полипропиленовых труб таблица наглядно показывает, что в основном все зависит от времени.

Внешняя среда оказывает сильное влияние на качество пайки. Это связано с тем, что от момента снятия материалов с аппарата для сваривания до их непосредственного соединения проходит время. Подобная пауза сильно влияет на качество сварного шва. При небольшом внешнем температурном режиме в мастерской рекомендуется увеличивать время нагрева стыкуемых изделий на несколько секунд. Внешняя температура пайки полипропиленовых труб 20 мм должна быть выше 0 С

Важно не перегреть их. Есть риск затекания полимера во внутреннее отверстие трубного материала и уменьшения его внутреннего просвета

Это сильно отразится на пропускной способности будущего участка трубопровода.

Снятие трубы с аппарата для пайки

Выдержка температурного режима, ее особенности

Перед тем как ответить, какая температура нужна для сварки полипропиленовых труб, требуется определиться с используемым сварочным аппаратом. Для пайки материалов, изготовленных на основе полипропилена, применяется паяльник. Возникает вопрос: какая температура паяльника для пайки полипропиленовых труб должна устанавливаться? Оптимальным значением являются 260 С. Допустимо проведение сварочных работ в диапазоне 255 -280 С. Если перегреть паяльник свыше 271 С, уменьшив время нагрева, то верхний слой изделий прогреется больше внутреннего. Сварочная пленка окажется чрезмерно тонкой.

Существует таблица температур пайки полипропиленовых труб.

Трубный диаметр, мм

Время сваривания, сВремя нагревания, сВремя для охлаждения, с

Температурный диапазон, С

20

46120259-280
2547180

259-280

32

48240259-280
40512240

259-280

50

518300259-280
63624360

от 259 до 280

75

630390

от 259 до 280

Температура сварки полипропиленовых труб 20 мм колеблется в диапазоне от 259 до 280 С, как и температура сварки полипропиленовых труб 25 мм.

Нет особых требований к такому показателю, как температура сварки полипропиленовых труб, армированных стекловолокном. Она устанавливается в том же диапазоне, что и для других технических изделий из полипропилена. Перед сваркой необходимо шейвером снять с таких изделий верхний армированный слой.

При сваривании изделий из полипропилена имеются особенности:

  • необходимость избегать больших расстояний между паяльником и местом сваривания, поскольку происходит потеря тепла и снижение сварочного температурного режима, приводящее к плохому качеству шва;
  • нарушение порядка действий при пайке, при котором мастер не делает последний стык из-за невозможности установить паяльник между двумя изделиями, что становится следствием деформации трубопровода и возникновения статического напряжения в его участках;
  • недопустимость последовательного нагрева деталей конструкции.

Фитинг и трубный материал должны нагреваться одновременно, а не последовательно. При несоблюдении требования по равномерному нагреву деталей нарушится вся технология процесса.

В заключение

Для достижения результативности процесса необходимо, чтобы температурный режим устанавливался в соответствии с технологическими требованиями, для сварки использовался качественный агрегат, расстояние между ним и местом сварки было 1,4 м, а помещение было достаточно прогретым.

Как соединить полипропиленовые трубы без паяльника

Иногда под рукой паяльника нет и взять его в аренду не получается. Для этого есть несколько альтернативных способов.

Газовая горелка

Покупка газовой горелки дешевле, чем покупка паяльника. Особенно если вам нужно соединить стыки один раз. Нужно знать какой газ использует устройство и подключение баллона.

Таким способом можно варить трубы разного диаметра и толщины стенок. Но использование этого прибора требует большого терпения, внимательности и аккуратности.

Первые этапы по разметке и разрезке материала точно такие же, как и при работе с паяльником (не забывайте оставлять место для соединения). Но когда доходит дело до самого процесса, разогревать трубу и фитинг следует одновременно. Когда стыки будут соединены, следует немного подождать, пока разогретая масса не остынет.

Паяльная паста

Паста состоит из следующих компонентов:

  • Флюс;
  • Порошкообразный припой;
  • Смазка.

Такой способ называют холодной пайкой. С помощью этой массы сваривают не только трубы (проводка, пластик лёгкий металл и т.д.) Т.е., если надо спаять какую-то вещь, а паяльника под рукой нет.

Существуют пасты, внутрь которых добавляют серебро. Это улучшает их качество и позволяет сваривать более тяжёлые материалы. В этом случае сам материал становится податливым.

К основным характеристикам пасты относится:

  • Клеящее качество вещества, из-за чего две половинки соединяются;
  • Вещество должно быстро расслаиваться, но при этом сам процесс обязан противостоять окислению;
  • При нанесении на любую поверхность масса должна быть вязкой, но сохранять деформацию;
  • Она не должна никак влиять на материал (например, разъедать его или искажать характеристики);
  • Как только паста затвердеет, её можно будет легко смыть;
  • Вещество смывается растворителями;
  • Она не должна растекаться, а находиться чётко в своих границах.

Чтобы соединить два стыка при помощи пасты, следует соединить их, нанести вещество и подогреть участок (можно использовать зажигалку или спички). Паста должна распределяться по соединению двух изделий равномерно. Как вещество затвердеет, следует удалить оставшийся флюс.

Паяльная лента

Этим способом очень часто соединяют проводку. Но для пластиковых изделий она тоже подойдёт. Для этого необходимо:

  • Удалить все лишние вещества с помощью спиртовой настойки;
  • Обмотать два стыка лентой;
  • Рабочее место следует подогреть с помощью спичек или зажигалки;
  • Немного подождать, пока материал не остынет;
  • Оставшийся флюс и частички гари следует удалить с помощью растворителя.

Все способы хорошо соединяют трубы, но эти варианты не более, чем альтернатива паяльнику. Если найти нагревательный инструмент, лучше использовать оригинальное средство для соединения пластиковых изделий.

Рекомендации по пайке полипропиленовых труб

Пред началом работу включаем паяльный аппарат. Стандартные механизмы обладают двумя основными индикаторами – включение аппарата и терморегулятор. Во время нагревания аппарата индикаторы не гаснут. Спустя 10-15 минут погаснет индикатор терморегулятора. Это говорит о том, что паяльник нагрелся до нужной температуры и готов к работе. Учитывая, что во время работы, паяльник потребляет много электроэнергии, в этом случае лучше дождаться повторного включения паяльника, и уже после этого можно приступать к работе. Берется труба и отмеряется нужная длина

Длину следует брать с запасом, так как нужно принимать во внимание глубину насадки и фитинга. Обозначенный размер трубы отрезают ножницами или ножовкой для металла

После этого, нужно по размеру подобрать фитинг. Его внутренний диаметр в не разогретом состоянии должен быть больше диаметра трубы. Фитинг и внешняя часть трубы очищается от пыли и обезвреживается раствором из мыла, после чего тщательно просушивается. Все детали устанавливают на нужные насадки паяльника. Трубу вставляют внутрь гильзы, а фитинг одевают на дорн. Все значения диаметра определяются согласно приведенной ниже таблице:

Диаметр трубы, мм

Ширина пояса, мм

Время нагрева, сек

Время соединения, сек

Время для охлаждения спайки, мин

20

14-16

6

4

2

25

15-18

7

4

2

32

16-21

8

6

4

40

18-22

12

6

4

50

20-25

18

6

4

63

24-28

24

8

6

 Затем все необходимые детали снимают с паяльника и соединяют друг с другом без поворотов по своей оси. Это нужно делать с небольшим нажимом. Трубу вставляют в фитинг на всю его глубину. После окончательного затвердевания пластика все соединения становятся надежными и прочными.

В том случае если на краях раструба появился сплошной наплыв по всей окружности, то это свидетельствует о том, что соединение выполнено, верно. Во время выдерживания времени охлаждения запрещено поворачивать трубы. Если у соединения образовался угол или оно оказалось смещенным, то его нужно обрезать и всю работу выполнить заново.

Отличительные моменты спайки армированных труб:

1. На внешней стороне снимается фаска и, используя шейвер, защищается армирование.

2. Если труба будет армирована алюминием в верхней части, то ее просто устанавливают в зачистку и делают несколько оборотов.

3. Если армирование было внутренним, то армирующий слой сильно прижимают к торцевателю и проворачивают.

Паяльник для полипропиленовых труб

Новичку не рекомендуется приобретать такой аппарат. Его можно изготовить из утюга и соответствующих материалов, сэкономив при этом значительную сумму.

Способ первый

Для изготовления самодельного паяльника понадобятся:

  • вышедший из строя старый утюг, у которого сохранился нагревательный элемент;
  • детский металлический конструктор;
  • резиновая ручка;
  • тумблер;
  • асбестовый шнур;
  • дюраль;
  • изолента.

Технология изготовления

болгаркой от дна утюга срезаются все лишние детали;

  • изготавливается алюминиевая накладка;
  • из конструктора монтируется коробка; в нее устанавливаются лампочка и резиновая ручка;
  • к проводу подсоединяются тумблер и регулятор паяльника;

  • все детали соединяются в одно целое;
  • припаиваются кабели;
  • к корпусу, предварительно положив асбестовую прокладку, прикручивается болтами нагревательный элемент.

Таким образом, потратив немного времени, используя подручный материал, вы становитесь обладателем самодельного паяльника для сварки труб из ПП.

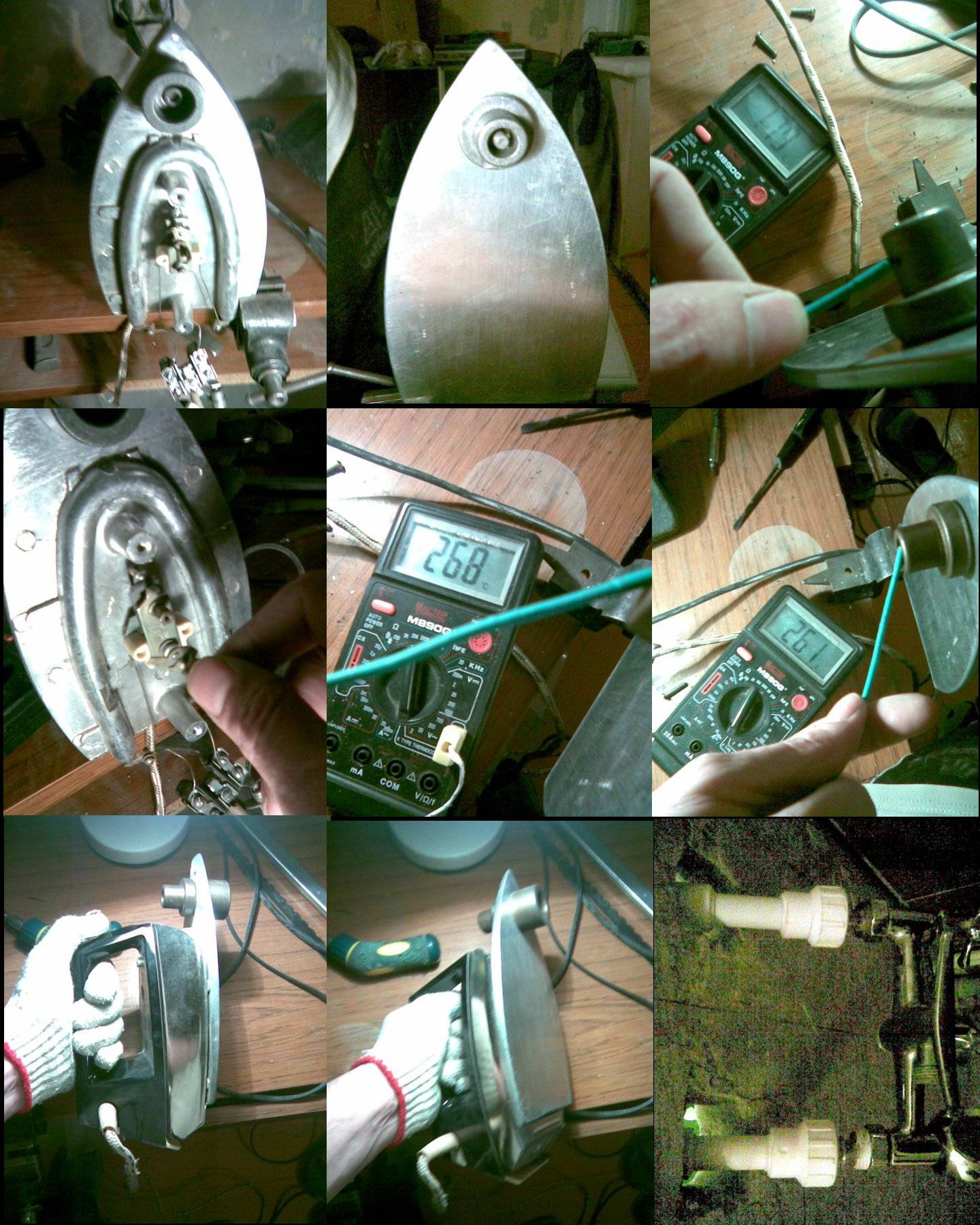

Способ второй

Для изготовления инструмента понадобятся парная насадка стоимостью 215 р. и выброшенный подожженный утюг. На его сборку требуется примерно два часа.

Сначала нагревающийся прибор устанавливается вертикально. Фитинг одновременно с трубой надевается на разогревающие насадки. Для обеспечения возможности проводить операции на стене утюг нужно подвергнуть небольшой модернизации: обрезать «жало» подошвы и слегка его закруглить. Нелишним будет применение термопасты.

Известно, что таким самодельным аппаратом было сварено несколько трубопроводов. Качество работы получилось довольно высоким.

После нагрева утюга, удерживая его за ручку, первой снимается труба. Сразу удалять фитинг не нужно, поскольку его толщина не дает ему быстро расплавиться. Остается придержать рукой трубу с утюгом и снять фитинг.

Чтобы соединить изделия, необходимо приложить небольшие усилия, пока не образуется ровного облоя по всему периметру детали крепежа.

В этом положении нужно подержать соединение примерно 15-20 секунд, пока не начнется полимеризация. Сварка на стене отличается простотой: одной рукой придерживается нагревающийся прибор, другой – труба.

Способ третий

Изготавливаем утюг, оборудованный регулятором температуры, в качестве которого будет выступать специальное управляющее устройство мощности, собранное на тиристоре. Для паяльных работ подается напряжение, равное 170В. Для создания приспособления используются алюминиевые или медные пластины. На фотографии показана деталь толщиной 0,8 мм, однако значение этой величины может варьироваться в большую сторону.

Плоские элементы нужны, чтобы нагреватель не начал остывать в момент надевания трубы. Для работы используется ТЭН (1 кВт) от устаревшей плиты «Мечта». Так как радиатор почти не нагревается, его можно уменьшить. Для установки тиристора и диода прокладки не требуются. Конструкция самого утюга может иметь любой вид, все зависит от вашей фантазии.

Ниже приведена схема регулятора мощности.

С каждой стороны спирали можно установить алюминиевые прокладки в виде круглых блинов. К корпусу крепится ручка с регулятором и зафиксированным тумблером. Другими словами, можно заняться тюнингом.

Принцип всех устройств всегда один: для пайки труб из ПП нужно соблюдать определенную температуру.

Разновидности и стоимость паяльников.

Такой агрегат, как паяльник для сантехники может быть достаточно разным, в зависимости от текущих потребностей и финансовых возможностей мастера.

Forte WP6308

Основным параметром такого устройства, на который стоит обратить внимание, является мощность. Данная характеристика определяет скорость нагрева и, во многом, его эффективность. Количество и специфика насадок также важна, ведь от этого фактора зависит ассортимент изделий, которые получится обрабатывать

Планируя обзавестись таким устройством, как прибор для пайки, необходимо обратить внимание и на фирму – производителя

Количество и специфика насадок также важна, ведь от этого фактора зависит ассортимент изделий, которые получится обрабатывать

Планируя обзавестись таким устройством, как прибор для пайки, необходимо обратить внимание и на фирму – производителя

Мощность800 Вт
Максимальная рабочая t °C300 °C
Тип нагреванияПериодический
Насадки:Ø20 / 25 / 32 мм
Работает от напряжения220 В
Нагрев до рабочего состояниядо 15 мин
Цена (примерно)от 10 до 15 у.е.

Многих потенциальных потребителей волнует и такой фактор, как стоимость рассматриваемого инструментария. Стоит понимать, что цена прибора может быть достаточно разной, от 500 рублей (по своей сути примитивные и, зачастую, ненадежные “утюги”) и до десятков тысяч рублей.

Важно! Если работы много и нужно сделать 100 – 120 паек. Не дышите горелым пластиком, берегите себя.

Качественный инструмент вполне реально приобрести за 2500 – 4000 рублей

Цена пайки во многом зависит от индивидуальных условий работы и обычно составляет не менее 200 рублей за монтаж одного стыка

Качественный инструмент вполне реально приобрести за 2500 – 4000 рублей. Цена пайки во многом зависит от индивидуальных условий работы и обычно составляет не менее 200 рублей за монтаж одного стыка.

Такое положение дел безошибочно говорит о том, что приобретение “утюга” способно оправдать себя с финансовой точки зрения уже после выполнения одного заказа, если речь идет о многоразовом использовании.

Хорошо, если у мастера есть возможность попросить на время работ необходимый инструментарий, то такое решение можно справедливо назвать наиболее оптимальным. В других ситуациях остро встает вопрос либо об аренде “паяльника”, либо о приобретении собственного устройства.

СПТ-2200; Мощность – 2200 Вт; раб-я t – 300 °C

Так или иначе, качественный, надежный инструмент для монтажа водопроводов из пластиковых труб, с расшифровкой аббревиатуры которых можно ознакомится на нашем сайте,
никогда не окажется лишним в руках опытного специалиста или человека, который планирует стать таковым уже в обозримом будущем, выполняя такие работы для себя или на коммерческой основе.

Смотрите видеоинструкцию – 4мин 31сек:

https://youtube.com/watch?v=Jytd2grNuN0

Что потребуется для пайки

Материалы и инструменты, которые вам необходимо подготовить для работы:

  1. Трубы полипропиленовые. Для установки холодного водоснабжения достаточно использовать простые толстостенные изделия, выдерживающие температуры до 20 градусов. Если водоснабжение будет горячим, либо будет монтироваться отопительная система, то берутся армированные стекловолокном или алюминиевой фольгой трубопроводы. Они способны выдерживать нагрев воды до 90-95 градусов и повышенное давление воды.
  2. Соединительные фитинги различной формы и назначения. С их помощью соединяются отрезки труб под различными углами, обеспечивается разводка и поворот магистралей, совмещение трубопроводов разных диаметров, подключение приборов учета, заглушение определенных участков.
  3. Паяльник для пластиковых труб с комплектом насадок для пайки разных диаметров.
  4. Специальные ножницы, предназначенные для обрезания труб. В отличие от болгарки или ножовки, они не оставляют на торцах труб заусенцев.
  5. Шейвер. Это приспособление для снятия алюминиевого армирующего слоя. Без его снятия пайка будет невозможна.

Рекомендуется сразу приобрести набор для пайки полипропиленовых труб, в который, помимо паяльника, могут входить насадки, рулетка, уровень, ножницы или другие комплектующие.

Станок для пайки полипропиленовых труб в полном комплекте

Сварочный аппарат для пайки полипропиленовых труб своими руками

Для того чтобы соединять полипропиленовые трубы, нужен специальный сварочный аппарат или, как чаще называют его специалисты, утюг для сварки пластиковых труб. Аппарат, посредством которого производится пайка, стоит несколько тысяч рублей, а требуется редко, поэтому, если есть такая возможность, лучше взять его в аренду или напрокат.

Устройство сварочного аппарата для пластиковых труб..

Этот небольшой, легкий и компактный прибор работает от электрической сети в 220В. В комплекте с ним идет инструкция по использованию и специализированные нагревающие насадки на трубы различных диаметров. В инструкции дана подробная информация о том, какая температура нагревания используется в каждом конкретном случае, когда производится пайка. Чтобы выдержать нужный режим температур, качественно произвести монтаж и не испортить материал, перед началом нужно подробно ознакомиться с технологией работ, декларируемой в инструкции к сварочному аппарату.

Какие агрегаты и материалы потребуются

Для пайки труб пвх необходимо иметь:

Устройство для нагрева деталей. Как правило, его называют “утюгом” или “паяльником”. Обязательно стоит располагать набором насадок, они обязательно потребуются.
Прибор для разрезания труб, “резак”

Перед началом монтажа крайне важно удостовериться в том, что нож идеально наточен. Если фактическое положение дел отличается от описанного – то резак необходимо наточить или заменить, иначе в процессе сборки будет совершено немало ошибок.
Ветошь (не волокнистая) и спирт или любое другое обезжиривающее вещество. Детали и насадки на момент начала нагрева должны быть идеально чистыми.
Интересно знать, что все перечисленные способы актуальны и для монтажа труб которые проводят газ

Детали и насадки на момент начала нагрева должны быть идеально чистыми.
Интересно знать, что все перечисленные способы актуальны и для монтажа труб которые проводят газ.

Измерительные и разметочные приборы. В качестве первого отлично подойдет самая простая рулетка любого удобного размера, в качестве второго – карандаш или маркер.
В тех случаях, когда речь идёт о соединении компонентов, диаметр которых превышает 50 мм, необходимо обзавестись центровочным прибором.
Острый нож для удаления фасок. Оптимальным решением станет приобретение фаскоснимателя.

Техника безопасности

Если Вы детально знакомитесь с вопросом как правильно паять полипропиленовые трубы своими руками, то необходимо ознакомиться с техникой безопасности, вот основные правила:

Соблюдайте осторожность при работе с горячим паяльником, чтобы избежать ожогов.
Горячий полипропилен интенсивно испаряется. Нужно обеспечить достаточное проветривание, чтобы вдыхать поменьше его паров.
Помните о пожарной безопасности: работающий паяльник не оставляйте без присмотра и всегда кладите его на специальную подставку.
Готовый трубопровод заполните водой под давлением и проверьте соединения на герметичность.. Воспользуйтесь нашими советами и рекомендациями по пайке пластиковых труб

Они помогут вам смонтировать водопровод в квартире или на даче самостоятельно и сэкономить на услугах профессиональных сантехников. В следующей статье мы более подробно рассмотрим процесс пайки водопровода из полипропиленовых труб

Воспользуйтесь нашими советами и рекомендациями по пайке пластиковых труб. Они помогут вам смонтировать водопровод в квартире или на даче самостоятельно и сэкономить на услугах профессиональных сантехников. В следующей статье мы более подробно рассмотрим процесс пайки водопровода из полипропиленовых труб.
