Чугунная плита для печи: виды, характеристики, установка и эксплуатация

Установка плиты на печь своими руками

Процесс установки следует начать с изучения этого вопроса на специализированных сайтах, а только потом приступать к работе.

На кирпичную печь

Установка варочной плиты на кирпичную печь требует некоторых усилий.  Как правильно установить плиту на кирпичную печь?

Следует придерживаться следующих рекомендаций:

  • Не стоить вмуровывать плиту впритык. Нужно оставить зазор в 5 миллиметров по периметру панели. Ведь при нагреве чугун имеет свойство расширяться, а благодаря такой установке кирпичная печь не будет разрушаться.

    1

  • При монтаже можно использовать раствор из глины и асбеста.

    2

    3

    4

  • Для укладки плиты следует использовать уровень. Так чугунный настил ляжет идеально ровно.
  • Наибольшую по диаметру конфорку нужно устанавливать над топкой.
  • Для прочности конструкции верхний ряд кирпичей нужно оборудовать отрезком или уголком из стали.
  • Для усиления прочности чугуна первый разжег нужно сделать так: в течении длительного времени (часов 7-8) разогревать печь. Каждый час температура должна повышаться примерно на 70 градусов. Для топки использовать маленькие поленья, затем можно бросать большие. После этого следует дать печи остыть естественным путем. Такая процедура – залог успешной и длительной работы всей печи.

    5

Металлическую

Установка чугунной поверхности на металлическую печь имеет те же этапы. Но следует учитывать то, что чугунная плита имеет достаточно большой вес.

Стальная конструкция может его не выдержать. Необходимо укрепить печь дополнительно: уголком из чугуна или другого устойчивого металла.

Как сделать выбор

Приобрести варочную панель из чугуна можно импортного производства, например, финские Pisla и HTT. Среди отечественных марок наибольшим спросом пользуются товары от НМК, СибСтальШар, Литком, Балезинский ЛМЗ.

Все они обладают красивым внешним видом, термостойкостью до 1000°С и экологичностью, не выделяя при нагреве вредных веществ.

Для печных плит приняты стандартные размеры под закладку: 710х410 мм, 340х410 мм, 660х410 мм, 585х340 мм и другие. Количество конфорок на типовой секции одна или две.

Толщина чугуна в дорогих плитах достигает 12 мм, а сама конструкция имеет ребра жесткости с обратной стороны. Вес составляет около 20 — 25 кг.

Установка дровяного камина в квартире

Установить камин в квартире сложнее (а иной раз и вовсе невозможно), чем в индивидуальном доме. Причина в том, что многие многоквартирные дома построены без учета монтажа дымоходов.

Исключение составляют только три варианта:

  • последний этаж высотного здания ;
  • любой из этажей двухэтажного дома (в этом случае, как и в предыдущем, есть возможность сделать внутренний дымоход самостоятельно);
  • многоэтажка, в которой предусмотрен коллективный дымоход, позволяющий установку камина в каждой из квартир.

Во всех трех случаях перед началом работ необходимо получить разрешение на монтаж камина. Для начала обратиться в пожарную организацию. Специалист организации выедет на место, чтобы проверить состояние дымохода, насколько он отвечает требованиям пожарной безопасности. Стоимость обследования — от 1000 руб.

Затем обратиться в строительную экспертизу, которая выдаст заключение, выдержат ли перекрытия вес камина. Экспертиза разработает и проект установки камина (стоимость — от 6000 руб.). Подготовленный проект, технический паспорт и правоустанавливающий документ нужно подать в отдел ЖКХ администрации района, вневедомственная комиссия которого выдаст разрешение на установку камина.

В квартире многоэтажного дома можно устанавливать камин весом до 700 кг и только с закрытой топкой. При этом площадь помещения должна быть не меньше 20 кв.м, чтобы обеспечить должный воздухообмен.

Установку камина стоит доверить специалистам по каминам. Они смогут учесть массу специфических моментов

В частности, при монтаже важно обеспечить приток воздуха, предусмотрев технологический зазор в конструкции камина. Необходимо соблюсти расстояние между топкой и стеной, чтобы она не перегрелась во время работы и не лопнула. В случае неправильной установки гарантия на топку не действует

Нужно помнить, что любой дымоход, независимо от материала, нуждается в регулярном уходе. Специалиста необходимо приглашать 2 раза в год: в начале и в конце отопительного сезона. Скопившаяся на стенках дымохода сажа ухудшает тягу и со временем разрушает материал, поскольку является агрессивной субстанцией

В случае неправильной установки гарантия на топку не действует. Нужно помнить, что любой дымоход, независимо от материала, нуждается в регулярном уходе. Специалиста необходимо приглашать 2 раза в год: в начале и в конце отопительного сезона. Скопившаяся на стенках дымохода сажа ухудшает тягу и со временем разрушает материал, поскольку является агрессивной субстанцией.

Характеристика современных чугунных плит для печей

Чугунные плиты, они же варочные настилы, монтируются непосредственно на верхнюю горизонтальную поверхность печи. Чугунная плита обладает инерционной теплоотдачей.

Когда в печи горит топливо (дрова, уголь, торф), чугунная плита хорошо раскаляется и потом долго остается горячей, отдавая тепло. Когда чугун нагрелся, его можно использовать в качестве варочной панели.

Современные чугунные плиты для установки на печь имеют ряд характеристик, выгодно отличающих их от других подобных вариантов.

  • Чугун, используемый для литья плиты, обладает повышенной прочностью.
  • За счет того, что в состав материала входит также ряд химических веществ, улучшаются физические характеристики изделия.
  • На протяжении всего срока службы чугун не деформируется, не трескается и хорошо переносит высокие температуры.
  • Чугунная плита устойчива к перепадам температур, сохраняя свой внешний вид и изначальные эксплуатационные свойства.
  • Плиты для установки на печь не подвержены коррозии.

В целом, все чугунные плиты для печей делятся на две группы: сборные и цельные. И в том, и в другом случае, изделие может служить в качестве теплопроводника, равномерно прогревающего воздух в комнате, и в качестве конфорки для приготовления пищи.

Сборная чугунная плита представляет собой панель с установленными на нее кольцами, которые входят друг в друга. Регулируя количество колец и их диаметр, вы можете подобрать оптимальный вариант, в зависимости от того, на какой посуде вы готовите.

У такого варианта есть одно важное преимущество – тепловые зазоры, которые позволяют плите прогреваться равномерно, не деформируясь под воздействием высоких температур. Цельная плита за счет отсутствия тепловых зазоров, менее надежна при использовании. Чугун может расширяться под воздействием слишком высокой температуры и деформироваться

Чугун может расширяться под воздействием слишком высокой температуры и деформироваться

Однако литые цельные чугунные плиты гораздо дешевле и их проще установить на печь самостоятельно

Чугун может расширяться под воздействием слишком высокой температуры и деформироваться. Однако литые цельные чугунные плиты гораздо дешевле и их проще установить на печь самостоятельно

Цельная плита за счет отсутствия тепловых зазоров, менее надежна при использовании. Чугун может расширяться под воздействием слишком высокой температуры и деформироваться. Однако литые цельные чугунные плиты гораздо дешевле и их проще установить на печь самостоятельно.

Если при выборе плиты для печи вам на глаза попалась модель с литым орнаментом или узором, приглядитесь к такому варианту внимательнее. За счет узоров теплоотдача плиты возрастает, что положительно сказывается на ее функциональности.

Особенности установки чугунной плиты в печь

Установка чугунной плиты на печь – дело серьезное. Нарушение технологии и неправильный подбор материалов может привести к тому, что при первой же топке плита деформируется или треснет из-за расширения.

Да, чугунные печные плиты обладают повышенной стойкостью, но не стоит забывать, что при нагреве они расширяются, что должно быть учтено мастером при установке.

Нельзя устанавливать плиту впритык к материалу, из которого сделана сама печь. Как правило, это кирпич. Но кирпич расширяется под воздействием высоких температур иначе. Если не оставить зазора между кладкой и плитой, либо кирпичи, либо чугун не прослужат долго, так как металлу просто некуда будет расширяться.

  • Нельзя наглухо замуровывать плиту в кладку.
  • Между кирпичной кладкой и плитой должен оставаться зазор приблизительно в 5мм по периметру.
  • Обмазывать зазор раствором не нужно – он необходим для того, чтобы плите было куда расширяться. Это сохранит в целости и чугунную плиту, и саму кладку печи.
  • При монтаже чугунной плиты используется особый жидкий глиноасбестовый раствор. Он делает фиксацию плиты на печи крепче.

Помните о том, что устанавливать варочную чугунную плиту необходимо по уровню, иначе приготовление пищи на ней станет затруднительным. Чем меньше конфорка плиты, тем ближе она должна находиться непосредственно к топке. Объясняется это тем, что маленькая конфорка быстрее нагревается, но и быстрее остывает. Такое правило действует для вашего же удобства.

Первая топка производится по особой схеме. Не надейтесь, что сразу после установки вы сможете готовить на новой плите. Для снятия внутреннего напряжения чугуна в первый раз его прогревают медленно и основательно.

Если вы не уверены, что сможете установить плиту по всем правилам, лучше довериться в этом вопросе профессионалам.

На сайте компании «SVT» http://svt-ukraine.com.ua/lyuki-dlya-zoly вы найдете еще больше полезных изделий для строительства функциональной печи в доме.

Кладка печи шведка

Кладка печи «шведка»

Шведка – один из самых популярных и наиболее удобных в эксплуатации вариантов печей. Кладка такой печки выполняется в несколько несложных этапов.

Схема фундамента для самодельной печи шведки

Первый шаг. Подготовьте кирпич к кладке. Для этого достаточно окунуть его в чистую воду и оставить там примерно на сутки. Материал насытится влагой, и не будет впитывать ее из кладочного раствора.

Второй шаг. Приготовьте раствор для кладки из глины, воды и просеянного песка. Должна получиться пластичная однородная смесь. На укладку 100 кирпичей уходит порядка 20 л раствора.

Третий шаг. Выложите стартовый ряд кирпича с обязательной проверкой перпендикулярности углов, вертикалей и горизонталей. Ряд должен быть сплошным. Для выкладки внутреннего пространства можете использовать половинчатый кирпич.

Четвертый шаг. Выложите второй ряд. Этот ряд должен быть таким же, как и первый.

Порядовка печи Шведка

Пятый шаг. Выложите третий и четвертый ряды. Начинайте формировать отделение зольника. Установите дверцу для этой камеры и прочистные дверцы в количестве трех штук и одну поддувальную дверку. С обратной стороны печки выложите дымообороты. Они должны быть вертикальными и сообщаться с топочной камерой при помощи отверстия.

Шестой шаг. Установите решетку колосника и смонтируйте духовую камеру. Обустройте перекрытие дверцы поддувала и прочистных отверстий.

Седьмой шаг. Выкладывайте ряды с 6 по 10. На этом этапе вы должны сформировать топочное отделение. Между топкой и духовой камерой кирпичи укладывайте на ребро. Установите стенки топочной камеры и духового шкафа. Между ними должна быть перегородка высотой на один ряд меньше камеры.

После укладки 10 ряда, с передней стороны выложите стальной уголок и чугунную плитку. Уголок крепите с помощью проволоки и раствора.

Восьмой шаг. Выложите 11 ряд. На этом этапе вы должны полностью перекрыть канал между плиткой и правой стенкой.

Девятый шаг. Выкладывайте ряды с 12 по 16. Сформируйте варочное отделение и три вертикальных газохода. Дымоходные отверстия выкладывайте с применением шамотного кирпича.

Десятый шаг. Выложите 17 и 18 ряды. Обустройте перекрытие варочной камеры.

Одиннадцатый шаг. Выложите 19 и 20 ряды. На этом этапе вам необходимо разместить на лицевой части печки дверцы двух чисток газоотводящих каналов.

Двенадцатый шаг. Выложите ряды с 21 по 28. Сформируйте дымовые каналы в соответствии с выбранной схемой порядовки. Соблюдайте правильную перевязку швов. При выкладке 27 ряда установите дымоходную задвижку. Над ней оставьте отверстие, посредством которого газоходы будут соединяться с вентиляционными каналами.

Тринадцатый шаг. Выложите 29-30 ряды. Перекройте верхние дымоводы. На этом этапе кладку необходимо расширить на 50 мм по периметру. За счет этого будет сформирован карниз.

Четырнадцатый шаг. Выложите 31-й ряд. На этом этапе размеры перекрытия надо довести до габаритов 27 ряда.

Пятнадцатый шаг. Выложите 32-й ряд. На этом этапе начинайте выкладывать дымоотводящую трубу размером 130х250 мм.

Выложите дымоход необходимой высоты, и ваша печка типа шведка будет полностью готова. В завершение ее останется облицевать керамикой либо выкрасить.

Типичная отопительно-варочная печь

Ознакомление с печным мастерством рекомендуется начинать с изучения инструкции по кладке наиболее популярного варианта отопительно-варочной печи.

Схема отопительно-варочной печи

Первый шаг. Выложите первый ряд печи. На этом этапе вы должны строго следить за перпендикулярностью углов и ровностью укладки кирпичей. От правильности устройства стартового ряда напрямую зависит долговечность и в целом качество готовой отопительно-варочной конструкции.

Второй шаг. После выкладки начального ряда смонтируйте дверцу поддувала.

Третий шаг. Выложите 2-й ряд обычной кладкой.

Четвертый шаг. Приступайте к выкладке третьего ряда. На данном этапе вам нужно стесать ваши кирпичи с двух боков так, чтобы создать оптимальную конфигурацию поддувала. Контролируйте, чтобы ряд имел высоту, соответствующую высоте поддувальной дверцы.

Пятый шаг. Приступайте к выкладке четвертого ряда. Его необходимо класть слева направо. Смонтируйте дверцу зольника. В процессе кладки ориентируйтесь на предварительно выбранную схему печки. На этом же ряде вам нужно перекрыть поддувальную дверцу. Обустройте отверстие над камерой для золы.

Шестой шаг. Выложите пятый ряд с сужением отверстия зольника. В остальном кладка данного ряда подобна кладке четвертого.

Седьмой шаг. Выложите шестой ряд из огнестойкого кирпича. Можете использовать и простой кирпич, но он выйдет из строя гораздо быстрее своего шамотного аналога.

Вам надо сколоть кирпич перед колосниковой решеткой. Это даст возможность в дальнейшем качественнее укладывать топливо. Сама же решетка будет надежно опираться на 5-й ряд печной кладки.

Оставьте примерно 1-1,5-сантиметрвоый зазор между шестым рядом и решеткой. Промежуток заполните песком.

Кладка кухонной плиты

Восьмой шаг. Выложите седьмой ряд. На этой стадии вам необходимо создать канал П-образной формы и перекрыть его так, чтобы один канал превратился сразу в три.

Девятый шаг. Установите дверцу топочного отделения. Для опоры под дверцу используйте 6-й ряд кладки.

Десятый шаг. Выложите восьмой и девятый ряды по аналогии с седьмым рядом. По высоте девятый ряд должен соответствовать топочной дверце.

Вам нужно закрыть левый канал и топочную перегородку. Кирпичи для этого следует специальным образом подготовить. Подготовка сводится к стесыванию кирпичей с обоих боков для обеспечения плавной и качественной транспортировки газов из топки в печной канал.

Одиннадцатый шаг. Выложите десятый ряд из шамотного кирпича. При этом сами изделия нужно размещать строго вертикально. В обязательном порядке проверьте вертикальность при помощи уровня. Поверх этого ряда вы уложите варочный настил.

Двенадцатый шаг. Перекройте дверь топочного отделения. В конструкции останется только два канала квадратной формы.

Дальнейшая кладка отопительно-варочного агрегата ведется точно так, как и выкладка обыкновенных отопительных печей. Следуйте выбранной схеме порядовки.

Пример отопительно-варочной печи

В завершение установите варочную поверхность с заслонкой, дверцу топки и перекрытие для этой дверцы. Также нужно обустроить вентиляционную камеру и дымоход. Конструкцию и материал изготовления дымохода подбирайте индивидуально в соответствии с размерами и прочими важными характеристиками печи.

Порядовки отопительно-варочных печей

Правила ухода и эксплуатации

Чугунные поверхности рассчитаны для применения на бытовых печах, для работы которых требуется твердое горючее – дрова, пеллеты или уголь. Эксплуатировать панель легко. Нужно просто протопить печку и подождать, пока конфорки нагреются.

При работе с плиткой нужно соблюдать правила:

  • Не допускать попадания жидкости на раскаленную панель.
  • Избегать ударов и других механических воздействий при перевозке либо при использовании.
  • Не перегружать плиту.

Варочный настил не требуется обрабатывать какими-либо химическими растворами. Для ухода за ним необходимо систематически протирать остывшую панель влажной тряпочкой, подгоревшие остатки пищи убирать щеткой с жестким ворсом. Не стоит волноваться, если на чугуне в результате длительного простоя появилась ржавчина, она исчезнет, когда поверхность нагреется.

Чугун является неприхотливым материалом, но при этом у него имеются свои слабости. Основным недостатком является хрупкость. При неаккуратном обращении с изделием либо из-за ударов по нему на поверхности образуются трещины и сколы. Такую панель остается только выбросить, поскольку исправить сваркой изъяны не получится.

Правила установки и использования

Чтобы установить чугунную варочную поверхность для дровяной печи, соблюдайте следующие моменты:

  1. Укладывайте ее поверх тонкого, жидкого слоя раствора цемента, расстояние между плитой и верхним ребром духовки должно составлять 50-60 мм.
  2. Перед монтажом предусмотрите в печке наличие тепловых зазоров (не меньше 5 миллиметров). Это поможет кладке не растрескаться в процессе нагревания печи. Иначе придется заделывать трещины глиняным раствором.
  3. Чтобы укрепить конструкцию, закрепите верх кирпичной кладки с помощью стального уголка.
  4. Самая большая конфорка должна быть расположена над топкой.
  5. После установки плиты прогревайте ее 8 часов до достижения температуры 640 градусов (за каждый час температура должна увеличиваться на 70-80 градусов). Придерживайтесь следующего алгоритма:
    • вначале топите стружкой и щепками;
    • потом начинайте подбрасывать поленца покрупнее;
    • через восемь часов оставьте плитку для охлаждения, пока все дрова не потухнут.
  6. Следите, чтобы влага не попадала на разогретый настил.
  7. Опасны механические повреждения и ударные нагрузки в процессе транспортировки или использования.

Если вы выполните все правила установки и использования, то продлите жизнь своей чугунной плите и печке, обеспечите безопасность себе и близким. Варочные настилы из чугуна также могут использоваться в твердотопливных котлах, двухконтурных печах, а также печах с водяным контуром.

Рекомендуем вам просмотреть видео, как правильно установить печную варочную плиту

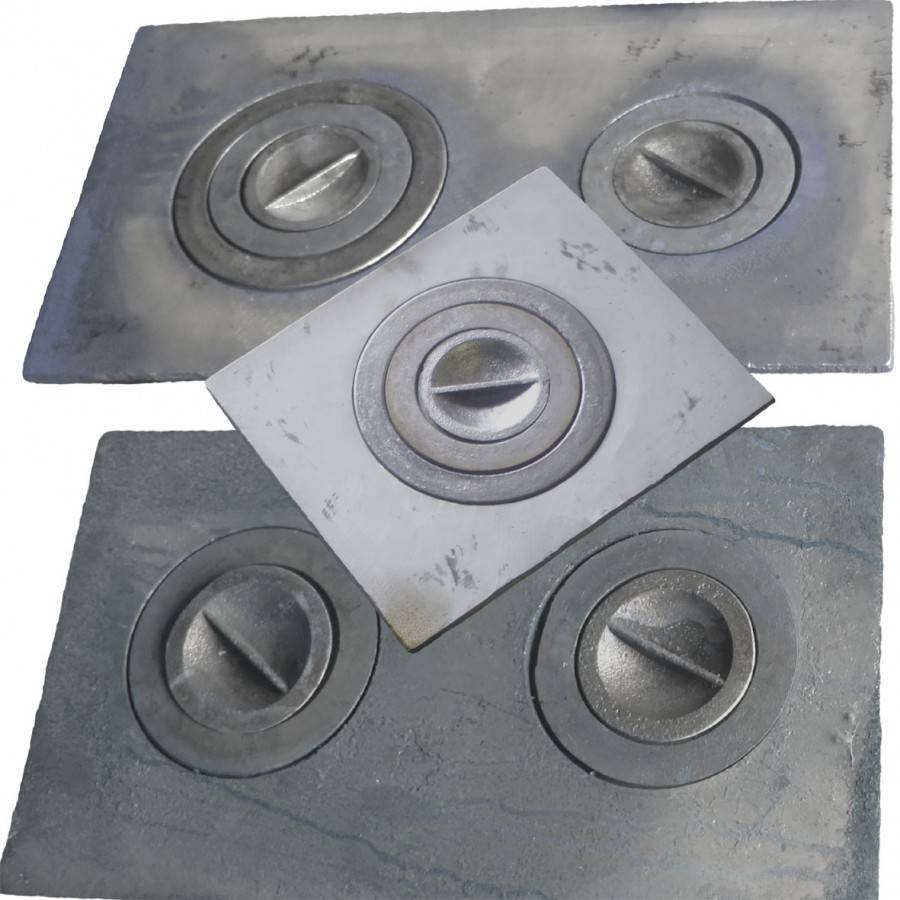

Два вида чугунных плит для печи

Материалом для них служит серый чугун марки СЧ. Он хорошо отливается в формы и имеет достаточный запас прочности и упругости. Для повышения характеристик в состав добавляют присадки кремния, серы и марганца, а содержание углерода около 2%.

Литье из чугуна не боится высоких температур и сохраняет форму при любой степени нагрева. Поверхность не окисляется и не ржавеет со временем из-за прочной оксидной пленки, образующейся в процессе отливки.

Плиты встречаются цельные и разборные. Разборные состоят из нескольких колец с небольшим тепловым зазором. Он необходим для правильной компенсации температурного режима.

Монолитная поверхность с конфорками

Это цельнолитой лист металла толщиной не менее 8 мм. В нем могут быть оборудованы конфорки фиксированного размера (углубления или выступы в местах приготовления пищи). Глухие плиты выемок не имеют. Варочные поверхности такого типа самые простые в установке и имеют невысокую стоимость, поэтому очень популярны в недорогих печах.

Важно! Из-за того, что нет открытых конфорок чтобы согреть в чайнике или кастрюле приходится прогревать всю плиту, а это лишний расход топлива. Недостатки цельных плит:. Недостатки цельных плит:

Недостатки цельных плит:

  • невозможность регулировать температуру в конфорке, приходится прогревать всю поверхность;
  • отсутствие зазоров делает плиту очень чувствительной к сильному нагреву.

Разборная чугунная конструкция

Особенностью конструкции является несколько колец разного диаметра, которые вкладываются друг в друга подобно пазлу. Убирая кольца можно подобрать оптимальный калибр конфорки под конкретную кастрюлю или сковородку.

Такая схема дает немало преимуществ перед традиционной:

  1. Высокая надежность и жесткость поверхности. Она не боится нагревов за счет зазоров между частями конфорки, предохраняющих металл от деформации.
  2. Возможность регулировать интенсивность нагрева путем открытия отдельных секций. Готовка происходит на открытом огне и не требует полного нагрева всей поверхности. Таким образом, экономится время и дрова.

Важно! Посуда должна быть пригодна для использования на открытом огне. Лучше всего для этого подходит чугунная и алюминиевая посуда

Виды чугунных плит


@pptk-energostroy.ru

Для производства варочных панелей используют серый чугун марки СЧ 15–20. Сплав отличает идеальные показатели временного сопротивления при растяжении 150–180; 200–220 МПа. Характеризует прочность индекс твёрдости НВ серого чугуна: 210–224; 230–240 МПа. Для получения жаропрочного металла включают присадки (%): 3.3-3.7 углерода, 1.4-2.4 кремния, 0.5-1.0 марганца, 0.15-0.2 фосфора и серы. Низкое легирование чугуна СЧ15-СЧ20 доводят хромом, никелем, медью.

Огнеупорные характеристики достигают для печной чугунной плиты: модуля упругости при растяжении Е=700–1100 10-2. Удельная теплоёмкость металла 460х10-6 Дж(кг*К). Теплопроводность панели: 54–59 Вт(м*К). Иначе чугун не выдержит высокую температуру пламени огня, горячих дымовых газов.

Наиболее популярные в России две модификации

Плиты компании «ЛИТКОМ», габаритами (мм):

  • 1-конфорные плиты П1–5: 512х512х10, Д-440: 640х640х10.
  • 1-конфорная панель П1–6: 600х600х16.5.
  • 1-конфорные изделия ПС2–3/2: 362.5х410х8.
  • 2-конфорные цельные средней толщины: П2–3, сборные ПС2–3: 710х410х8/12.
  • На печь П1–7: 410х245х15.

Балезинского ЛМЗ выпускает панели 8–17 мм.

  • Одна конфорка П 1–2 (710х410).
  • Без конфорок глухая панель ПС (710*410).
  • Отечественных производителей, финского производства квадратные плиты Pisla, HTT (мм): 340х410; 710х410; 660х410; 510х340.

Советы для увеличения срока эксплуатации чугунных плит

Чтобы печная варочная поверхность прослужила как можно больше времени, стоит придерживаться таких нехитрых правил:

  • для укладки плиты использовать жидкий цементный раствор, выдерживая расстояние от верхнего ребра духовки в 5–6 мм;
  • над топкой всегда должна находиться самая большая конфорка;
  • кирпичную кладку верхнего ряда обязательно нужно укрепить с помощью стального уголка;
  • не стоит забывать о том, что по всему периметру плиты для исключения деформации и растрескивания металла должны быть зазоры до 2 мм;
  • правильно произвести первую загрузку печи и протопить ее, постепенно прогревая около 8 часов, и увеличивая температуру на 70–80 градусов каждый час. Для правильного разогрева начинать отапливание необходимо со стружки и щепок, а далее подбрасывать более крупные дрова.  Протопив печь 8 часов, ее необходимо оставить для остывания, пока дрова полностью не потухнут.

Выполнение всех правил эксплуатации и установки не только продлит срок службы печи и варочной поверхности, но и гарантирует безопасность покупателя и его близких.

Если сам покупатель не уверен в своей компетентности по части установки чугунных плит, то лучше прибегнуть к помощи профессионалов. Благодаря специальным знаниям и многолетнему опыту работы, они помогут сберечь свое время и нервы. Это тот случай, когда лучше уступить дорогу специалисту, чтобы потом не пришлось расплачиваться за собственную неопытность.

И тогда, когда в вашем распоряжении появилась красивая печь с грамотно установленной чугунной плитой на поверхности, можно сполна насладиться теплотой и уютом, излучаемыми такой конструкцией.

Основные производители варочных настилов

Чугунные плиты производятся как зарубежными, так и отечественными компаниями. Среди зарубежных плит наиболее популярные и востребованные плиты торговых марок финского происхождения – Pisla и HTT.

С гордостью можно отметить, что и отечественные производители не отстают и выпускают продукцию ничуть не хуже.

Среди ассортимента печных поверхностей российского производства выгодно выделяются плиты НМК, «Литком», СибСтальШар. Кроме качественных характеристик наряду с прочностью и температурной устойчивостью можно отметить эстетичный внешний вид варочных настилов. Благодаря желанию удивить и расположить к себе покупателя, производители отлично поработали над созданием конкурентоспособного товара высшего уровня.

Схема обыкновенной печи на дровах

Подобное отопительное приспособление полностью строится из кирпича. Труба выводится через крышу, а в качестве заслонки используется металлический лист.

Основной строительный элемент — кирпич, который обладает свойством накапливать и постепенно отдавать в помещение энергию тепла. Чем больше основного строительного материала использовано при изготовлении печи, тем дольше она будет нагреваться и остывать.

Когда проводится выкладка топки, необходимо использовать огнеупорный строительный материал и раствор. Если речь идёт о дымоходе, его нужно выкладывать насухо с подбором и раскладкой отдельных рядов. При выкладке первых стоит придерживаться правила параллельности, которое проверяется специальным угольником.

Для этого нужно провести замеры противолежащих дистанций между основными углами. Если эти расстояния равны, можно сделать вывод о правильно выполненной кладке. Размер подобной печи довольно велик, как правило, прибор занимает площадь равную от 5 до 8 квадратных метров.

Печка длительного горения

При изготовлении печи необходимо принимать во внимание, что в будущем она будет работать благодаря пиролизу. Это понятие обозначает процесс сгорания топлива при высокой температуре в топке и недостатке кислородных масс. Особенность приспособления в том, что воздух для поддержания огня подаётся не снизу, а сверху

Такая подача проводится дозировано. Воздушные массы поступают только к тонкому слою твёрдого топлива. Так исключается возгорание загрузки. В итоге обеспечивается продолжительная работа печи, полное сгорание газов

Особенность приспособления в том, что воздух для поддержания огня подаётся не снизу, а сверху. Такая подача проводится дозировано. Воздушные массы поступают только к тонкому слою твёрдого топлива. Так исключается возгорание загрузки. В итоге обеспечивается продолжительная работа печи, полное сгорание газов.

Чтобы изготовить подобный агрегат своими руками, придётся обзавестись металлической бочкой. Её может заменить газовый баллон, стальные трубы большого диаметра. Толщина стен не должна быть меньше 4—5 мм. Если они будут тоньше, то могут прогореть в процессе работы печи. Высота будущего агрегата составляет не меньше 1 м. Печь делится на три отделения, а именно: на загрузочную камеру, зону горения и систему, отвечающую за отвод газов.

Печь с плитой для дачи

Для сборки основного корпуса подобного агрегата следует использовать специальный печной кирпич красного цвета. Он обладает огнеупорными свойствами и при правильной кладке способен обеспечить долговечность будущему изделию.

Нельзя использовать цементный раствор, так как под воздействием высоких температур он имеет свойство растрескиваться

При изготовлении корпуса надо проявить особое внимание и провести проверку конструкции, высушив ее части

Во время кладки учитывается, что для обогрева как помещения, так и варочной поверхности будет достаточно небольшого тепла. Элемент печи, отвечающий за приготовление пищи, не нуждается в большом количестве тепловой энергии. Несмотря на относительную сложность, произвести отделку такой печи можно различными строительными материалами, например:

  • керамикой;
  • облицовочным кирпичом;
  • обыкновенной штукатуркой.

Ещё можно применять современные стеклообои. Но к ним относятся с недоверием многие люди, которые предпочитают использовать элитный материал такой как мрамор, гранит или полудрагоценные каменные породы. Таким образом, печь состоит:

  • из 230 огнеупорных кирпичей красного цвета;
  • из 200 кг глины и мелкого песка;
  • из стального уголка;
  • из дверей поддувала и камеры сгорания;
  • из чугунной плиты с конфорками;
  • из короба для нагрева воды и духовки.

Нюансы установки плит

От выбора и качества установки чугунной плиты для печки зависит не только эффективность работы панели, но и безопасность пользователей. Некачественное изделие и/или некорректный монтаж могут привести к разрушению плиты прямо в процессе эксплуатации. Учитывая габариты посуды, высокую температуру и сложность оперативной нейтрализации проблемы, к выбору и монтажу нужно подойти с большой ответственностью.

Несколько рекомендаций относительно установки плиты для печи:

  • между печью и варочным настилом должен быть 5-миллиметровый зазор в горизонтальной плоскости; расстояние между объектами компенсирует терморасширение и увеличивает эксплуатационный срок;
  • большую конфорку устанавливают над топкой;
  • плиту необходимо устанавливать строго горизонтально; для коррекции горизонта используют пузырьковый уровень; кроме этого, основание должно быть ровным – люфт панели не допускается;
  • чугунный лист устанавливают на смесь глины и асбеста – эти материалы устойчивы к воздействию высокой температуры; схема приготовления раствора:
    • глину разводят с водой;
    • в смесь воды и глины подсыпают измельчённый асбест;
    • в раствор понемногу добавляют воду, пока не образуется сметанообразная смесь;

Обратите внимание, что горизонтальные зазоры должны оставаться пустыми, иначе чугун разрушит кирпичную кладку;

верхний кладочный ряд (на который устанавливают плиту) «окольцовывают» металлическим уголком – это делает конструкцию прочней.

Важно! Первую топку необходимо выполнить особым образом. В течение 8-ми часов температуру настила доводят до 600 градусов

Ежечасно температуру повышают на 70-80 градусов

Благодаря постепенному стартовому нагреву чугунная плита для печки становится прочней – исчезает внутреннее напряжение металла

Ежечасно температуру повышают на 70-80 градусов. Благодаря постепенному стартовому нагреву чугунная плита для печки становится прочней – исчезает внутреннее напряжение металла.

Основные производители варочных настилов

Чугунные плиты производятся как зарубежными, так и отечественными компаниями. Среди зарубежных плит наиболее популярные и востребованные плиты торговых марок финского происхождения – Pisla и HTT.

С гордостью можно отметить, что и отечественные производители не отстают и выпускают продукцию ничуть не хуже.

Среди ассортимента печных поверхностей российского производства выгодно выделяются плиты НМК, «Литком», СибСтальШар. Кроме качественных характеристик наряду с прочностью и температурной устойчивостью можно отметить эстетичный внешний вид варочных настилов. Благодаря желанию удивить и расположить к себе покупателя, производители отлично поработали над созданием конкурентоспособного товара высшего уровня.

Все печные плиты, представленные на рынке, делятся на две категории: сборные и цельные чугунные плиты.

Варочные настилы «Литком»

Главные достоинства:

  • Красивый внешний вид в изящном воплощении.
  • Термоустойчивость – стойкость к действию высоких температур до 1000 °С;
  • Экологичность – изготовление с применением материалов, безвредных для жизни и здоровья пользователей.

Ниже приведен ассортимент печных поверхностей «Литком»

Название

Размер под закладкуСредняя массаЦена, руб.

Плита с одним отверстием для конфорок под казан до 20 л.П1 – 5 512х512х10 21,3 кг. 3 755.40 Плита с одним отверстием для конфорок под казан до 40 л.П1 – 6 600х600х16,5 46,16 кг. 8622.70 Плита печная «Теплый поток» П1–7 413х340х8 9,32 кг. 1229,60 Плита с одним отверстием для конфорок ПС2–3/2 362,5х410х8 10,04 кг. 1 314,98 Плита цельная с двумя отверстиями для конфорок П2–3 710х410х12 24,56 кг 3140.25 Плита сборная с двумя отверстиями для конфорок ПС2–3  710х410х8 19,98 кг. 2260.11 Настил печной 410х245х15 10,5 кг. 1 053,92 Плита с одним отверстием для конфорок под казан до 20 л. Арт.Д–440 640*640*10 54.3 кг. 12526.26

Рассмотрим еще две популярные модели печных плит Балезинского литейно-механического завода:

  1. Плита печная одноконфорная чугунная П 1–2 (710*410): размеры 710*410 мм, материал – чугун, цена – 2180 рублей.
  2. Плита печная чугунная ПС (710*410): размеры 710*410 мм, материал – чугун, цена – 2260 рублей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
