Установка накопительного водонагревателя своими руками шаги

Элементы, которые необходимы для монтажа бойлера на стену

Схема подключения двухконтурного котла с бойлером/накопителем.

Для крепления водонагревателя к стене лучше всего использовать строительный пистолет, также подойдут перфоратор или электрическая дрель.

В качестве крепежа для водонагревателя можно использовать стальные крючки диаметром более 10 мм и дюбели, которые закрепляются строительным пистолетом. Это обусловлено габаритами и общим весом конструкции. Если строительного пистолета в наличии нет, нужно просверлить при помощи электрической дрели или перфоратора отверстия под шурупы для крепежа.

Если стенка, на которую планируется крепить бойлер, покрыта слоем штукатурки, можно использовать винты длиной 8-10 мм, при этом пластмассовая часть крепежа для водонагревателя должна составлять менее 8 мм.

Для подводки воды к бойлеру не рекомендуется использовать бюджетные и гибкие шланги, потому как они достаточно быстро выходят из строя, в связи с чем из приходится часто менять. Рекомендуется потратить больше, чтобы приобрести качественные материалы для закрепления бойлера к стенке, иначе придется бегать в поиске замены. Лучше всего выполнять жесткую подводку из труб, которые изготавливаются из меди.

Запрещается подключать бойлер к системе водоснабжения и при помощи труб из металла.

Список всех необходимых для работы элементов:

водонагреватель;
стальные крючки диаметром более 10 мм;
дюбели;
электрическая дрель или перфоратор;
качественные шланги;
винты длиной 8-10 мм;
схема подключения;
сетевой кабель;
фильтр грубой очистки воды;
патрубки;
простой карандаш;
строительный пистолет.

Технология установки бойлера своими руками

Рисунок 1. Пластина для крепежа крепится при помощи шуруповертов.

Процесс монтажа и выглядит следующим образом:

Выбирается подходящее место для монтажа.
Проделываются отверстия для дюбелей. В отверстия на эпоксидной смоле или цементе понадобится вставить пробки из дерева или вкладыши из пластмассы. Если используются деревянные пробки, то в них сверлом, которое имеет диаметр меньший, чем у шурупов, необходимо просверлить отверстия длиной в 3/4 их длины. Затем следует ввернуть шурупы и оставить их, пока цемент или смола полностью не высохнут. В большинстве случаев на задней поверхности водонагревателя присутствует крепежная пластина с фигурными отверстиями, которые имеют форму замочной скважины. В них должны входить головки дюбелей или шурупов, которые закрепляются в стене. Пример пластины для крепежа можно увидеть на Рис. 1. Чтобы надежно повесить конструкцию, рекомендуется установить еще один шуруп, который вворачивается между двумя вкрученными. На него будет опираться нижней частью пластина для крепежа. Этот способ поможет предотвратить прогиб пластины для крепежа, который встречается на некоторых видах нагревателей воды. Сверху шурупа рекомендуется надеть шайбу, чтобы более надежно выполнить фиксацию края крепежной пластины.
Производится монтаж водонагревателя.
Определяются возможности электрической проводки квартиры, материал и толщина кабеля. Если есть сомнение в том, выдержит ли кабель нагрузку, рекомендуется прокладывать новый кабель от щитка.
Выполняется заземление.

Рисунок 2. Схема подключения водонагревателя.

Схема подключения водонагревателя изображается на Рис. 2.

Работу по монтажу водонагревателя на стену лучше всего производить вдвоем: один человек будет держать бойлер, а другой отмечать простым карандашом места крепежей.

Следует обратить внимание на точность разметки. Если присутствует хотя бы небольшое отклонение, шурупы или дюбели, которые закрепляются в стенке, не смогут подойти к отверстиям пластины для крепежа водонагревателя, в результате чего аппарат будет установлен неровно

Если все это сделать правильно, то водонагреватель сможет исправно работать достаточно долго

Если все это сделать правильно, то водонагреватель сможет исправно работать достаточно долго.

В комплекте оборудования содержится обратный клапан для защиты, с помощью которого будет образовываться препятствие для оттока воды из водонагревателя.

Предохранительный клапан накручивается на патрубок входа воды на несколько оборотов

Этому процессу следует уделить особое внимание, в противном случае велика вероятность повредить стыки патрубков с баком бойлера. Монтируя его в горизонтальном положении, следует помнить о том, что патрубок для холодной воды должен располагаться снизу, а патрубок для горячей воды размещается сверху

Как подключить проточный водонагреватель к водопроводу и электросети своими руками

Ранее мы проводили обзор, в котором досконально освещено устройство проточного водонагревателя, а также приведены рекомендации по выбору.

Итак, новый «проточник» избавлен от упаковки, прочитана инструкция и теперь самое время подумать о том, где лучше установить проточный водонагреватель.

Место для установки проточного водонагревателя целесообразно выбирать исходя из следующих соображений:

будут ли в данном месте на прибор попадать брызги от душа;
насколько удобно будет включать-выключать прибор;
насколько удобно будет пользоваться душем (или краном) прибора.

Прежде чем приступать к установке надо определиться:

будет ли удобно пользоваться устройством непосредственно в месте принятия душа (или, скажем, мытья посуды);
удобно ли будет пользоваться различными режимами работы (при наличии таких регулировок);
не буде ли попадать влага или вода на прибор (ведь там чистые 220В!).
Также необходимо учесть будущую подводку воды – насколько удобно будет выполнить подключение проточного водонагревателя к водопроводу. Каких-либо особых условий к стене предъявляться не будет – вес прибора маленький. Естественно, что на кривые и очень неровные стены монтировать устройство будет несколько сложнее.

Установка проточного водонагревателя своими руками

Обычно, в комплекте имеется необходимый крепеж, но часто бывает, так, что сами дюбеля короткие (например, на стене толстый слой штукатурки) и сами шурупы короткие, поэтому я бы рекомендовал приобрести заранее нужный крепеж нужной размерности. На этом монтаж можно считать законченным.

Подключение проточного водонагревателя к водопроводу

Проточный водонагреватель электрический можно подключить к воде несколькими способами.

Способ первый – простой

Берем душевой шланг, откручиваем «лейку» и подсоединяем шланг ко входу холодной воды в водонагреватель. Теперь, установив ручку смесителя в положение «душ», мы можем пользоваться водонагревателем. Если ставим ручку в положение «кран», то из крана идет холодная вода, минуя обогреватель. Как только централизованную подачу горячей воды восстанавливают – отключаем водонагреватель от «душа», прикручиваем обратно «лейку» душа и дальше наслаждаемся благами цивилизации.

Способ второй – более сложный, но более правильный

Подключение водонагревателя к водопроводу квартиры через отвод для стиральной машины. Для этого используем тройничок и моток фумленты или нити. После тройника, для отключения водонагревателя от воды и для регулировки напора и температуры воды из водонагревателя, необходим кран.

При установке крана следует также обращать внимание на удобство пользования последним. Ведь мы будем неоднократно в дальнейшем открывать-закрывать его

Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки

Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа

Участок нашего водопровода от крана до водонагревателя можно смонтировать, используя различные трубы: от металлопластика и ПВХ до обычной гибкой подводки. Быстрее всего, конечно, сделать подводку, используя гибкие шланги. При необходимости, наш водопровод можно закрепить к стене (или другим поверхностям), используя скобы или какие-либо другие средства крепежа.

Подключение проточного водонагревателя к электросети

Запрещено использовать для запитки стандартные розетки, ввиду того, что они в большинстве случаев не имеют должного заземления.

При подключении проводов к винтовым зажимам нужно соблюдать фазировку:

– L, A или P1 – фаза;

– N, В или Р2 – нуль.

Выполнять электромонтажные работы самостоятельно не рекомендуется, лучше воспользоваться услугами специалиста.

Выбор места установки накопительного водонагревателя

При определении места установки водонагревателя необходимо руководствоваться несколькими критериями. По способу установки накопительные ЭВН делятся на три типа:

Настенные;
Напольные;
Встраиваемые.

Вместительность настенных ЭВН имеет предел в 200 литров, напольные вмещают до 1000 литров воды, встраиваемые – от 50 до 1000 литров. Аппараты имеют различные формы – цилиндрические, прямоугольные, кубические, комбинированные. От формы часто зависит способ подключения и выбор места установки. Форма и габаритные размеры в значительной мере влияют на возможность размещения устройства.

По ориентации основного объема выделяют два типа изделий – горизонтальные и вертикальные. От ориентации зависит направленность ТЭНа, безаварийная работа гарантирована только при полном постоянном покрытии нагревателя водой. Подробнее о выборе водонагревателей можно прочитать в этой статье.

Следующий немаловажный фактор – вес устройства (наполненного). Вес настенных моделей не превышает 200 кг, однако не все стены могут выдержать этот вес. При малой плотности и надежности конструкции стены аппарат вырвет крепления и оторвется. Поэтому в некоторых случаях для крепления водонагревателя к стене сооружают вспомогательный каркас из металла или реек.

ЭВН следует размещать в непосредственной близости от точек водоразбора. При большой протяженности трубопроводов к смесителям поступление горячей воды начинается только после качественного нагревания трубы. На это уходит значительное количество теплоты, сконцентрированной в горячей воде. ЭВН монтируют в помещениях с постоянной положительной температурой воздуха.

При размещении и монтаже ЭВН следует соблюдать расстояния от строительных конструкций. Они необходимы для обслуживания и ремонта устройства.

Виды бойлеров и ваш выбор

Наиболее часто применяемый водонагревательный бойлер – электрический, закрытый, напорного типа, о его выборе и подключении мы и поговорим.

Выбирая такой тип водопроводного бойлера, нужно понимать различия между их конструкциями. Прежде всего – размер. Для его определения вам нужно подсчитать суточный расход горячей воды. Если на трубе подачи холодной воды у вас стоит счетчик, то вы сможете определить среднесуточную норму потребления, замерив его показания на протяжении нескольких дней. Примерно половина из общего объема должна быть горячей.

Практика показывает, что для обеспечения семьи из 3-4 человек, если для купания используется душевая кабинка, емкость бойлера должна быть от 50 до 70 литров. Если же в доме установлена ванна, то минимальный его объем не должен быть меньше 100 литров

Причем эти расчеты относительно справедливы, если у вас приборы, потребляющие горячую воду, расположены довольно близко друг от друга. Если же ванная комната находится далеко от кухни, то стоит подумать об установке отдельного кухонного бойлера литров на 10 или установить проточный водонагреватель.

Второй наиважнейший аспект, учитываемый при выборе бойлера – характеристики водопроводной воды. Если у вас она слишком жесткая, то стоит подбирать более дорогостоящие модели с закрытыми тенами, в которых нагревательные элементы расположены в герметичных стеклянных или керамических колбах.

Это же касается и материала самих нагревательных баков, или их покрытия:

эмалированные и стеклофарфоровые покрытия – менее стойки к коррозии, требуют постоянного поддержания более высокой температуры, дешевле остальных, но срок их службы от 3 до 5 лет;
баки с титановым напылением или сварные из нержавеющей стали – имеют срок службы 7 – 10 лет, но более дорогие.

Для повышения коррозионной устойчивости бойлеров в них ставятся магниевые аноды, требующие периодической замены.

Конструкция электрического бойлера довольно проста и отчасти напоминает электрочайник. Собственно, наличие этого анода, да система забора подогретой воды из верхней части емкости, их и отличает. Время работы тенов регулируется терморегулятором в зависимости от установленной температуры нагрева воды.

Существуют комбинированные бойлеры косвенного нагрева, когда в водонагревательной емкости помещается еще и змеевик, через который проходит теплоноситель из системы отопления, подогревающий воду в бойлере помимо тенов.

Понятно, что подключение такого бойлера несколько сложнее, чем электрического, но вполне по силам хорошему домашнему мастеру.

Следующий параметр, который надо учитывать при выборе бойлера, его мощность. Понятно, чем она выше – тем быстрее нагреется вода, но и нагрузка на электросеть будет больше. Оптимальной считается мощность 50-литрового бойлера 1,5 – 2 кВт, соответственно: 100-литрового 3 – 4 кВт. Но не забудьте выяснить, какие нагрузки способна выдержать ваша внутриквартирная или внутридомовая сеть, чтобы в погоне за большими мощностными показателями не превысить суммарные допустимые нагрузки, иначе при включении бойлера автоматика просто будет отключать подачу электроэнергии.

Последний момент при выборе бойлера – его форма. Они бывают:

круглые;
плоские:

а) вертикальные;

б) горизонтальные.

Могут навешиваться на стену или устанавливаться на пол. Последнее, как правило, используется с бойлерами большой емкости.

Монтаж бытового водонагревателя

При подключении накопительного водонагревателя важно не ошибиться с ориентацией прибора в пространстве: бывает так, что вертикальную модель пытаются крепить горизонтально, и наоборот.

Пошаговая инструкция, как правильно подключить накопительный водонагреватель:

Провести предварительный осмотр участка, где будет проводиться установка.
В небольших помещениях обычно остается мало свободного пространства для дополнительных бытовых приборов. Коммутацию электрического бойлера к водопроводу в такой ситуации лучше всего провести в специальной нише или сантехническом коробе.
Приборы объемом до 200 л чаще всего предусматривают возможность настенного крепления. Более массивные водонагреватели обязательно устанавливают на пол, во избежание обрывов.
Бойлеры на 50-100 л удобнее всего монтировать на несущую стену, для чего подойдут анкерные болты. Креплением данного типа водонагреватели не комплектуются, поэтому их придется докупать отдельно

Никакая экономия в этом случае не является оправданной: фиксацию аппарата рекомендуется проводить максимально возможным количеством кронштейнов (навесные модели свыше 100 л должны оснащаться не меньше, чем двумя парами кронштейнов).
Монтируя бытовой водонагреватель в труднодоступном месте, важно заранее подумать над тем, как он будет обслуживаться. Низкокачественные модели довольно часто ломаются, а ремонт в стесненном месте вызывает известные сложности.
В обязательном порядке проводится установка предохранительного клапана: он обеспечит защиту контура от скачков давления и механических повреждений

Работает он очень просто, удаляя лишнюю воду при повышении давления.

Как выбрать место для установки?

Каждый человек, который приобрёл бойлер, конечно же, хочет, чтобы после монтажа он работал бесперебойно. Для обеспечения этого необходимо правильно подойти к задаче выбора места его установки. В большинстве случаев такие приборы устанавливают в санузлах в непосредственной близости от подводов воды.

Обычно их размещают в туалете, где и проходят стояки водопровода. Ванная комната реже всего используется для размещения таких приборов. Близость к стоякам — главное условие, выполнение которого обеспечивает достаточный напор воды. Для установки водонагревателя его закрепление следует производить только на капитальную стенку, поскольку тонкая перегородка может не выдержать нагрузку в виде бойлера и рухнуть.

При выполнении установки в туалете его необходимо расположить таким образом, чтобы он не создавал препятствий для пользования санузлом. В некоторых квартирах планировка недостаточно удобная, поэтому для размещения этого оборудования приходится устанавливать два разных бака:

один используется для кухни;
другой предназначен для санузла.

Заметим, что это приводит к увеличению затрат по монтажу оборудования. Занятие по протягиванию трубы в этом случае лишено всякого смысла. Поэтому стоит отказаться от такой идеи и выполнить установку двух водонагревателей. В таких случаях в туалете устанавливают бойлер большего объема, что связано со значительным расходом именно в санузле. На кухне располагают небольшой бак. Размещая водонагреватель в этом помещении, его лучше всего установить под мойкой. В этом случае он не будет занимать свободное пространство этой комнаты. Если бойлер устанавливается в ванной комнате или в туалете, то лучшими местами для его расположения будет место над унитазом или раковиной.

Когда место для размещения прибора для нагрева воды выбрано, необходимо определиться подходящей схемой подключения. Следует убедиться, что рядом с местом установки нет посторонних предметов, проводки, труб водопровода. Кроме этого, желательно, чтобы вблизи места монтажа водонагревателя располагались стойки для подключения бака и установки устройства для регулировки температуры воды.

Выбор водонагревателя

Специализированные магазины предлагают широкий выбор агрегатов, нагревающих воду.

Сочетание высокого качества и доступной стоимости вмещают в себя нагреватели воды марки «Thermex».

Они выпускаются накопительного и проточного типа.

Такой водонагреватель может быть установлен в любом месте дома, квартиры, дачи. Через него можно осуществлять одновременную подачу нагретой воды на кран кухни, ванной, на душ.

В случае какой-либо неисправности, сработает предохранительный клапан, встроенный в систему.

Проточные нагреватели Термекс собраны из качественных деталей, поэтому срок службы долгий и качество их работы высокое.

На них так же, как и на накопительных агрегатах, присутствует предохранительный клапан. С его помощью происходит защита прибора при повреждении.

Прежде чем отдать предпочтение какому-либо виду бойлера, стоит проанализировать емкость бака, условия, в которых будет эксплуатироваться техника, внешний вид.

Для подключения водонагревателя можно воспользоваться услугами специализированных компаний.

Стоит учесть, что в стоимость установки включаются только основные мероприятия по монтажу. Все дополнительные процедуры придется оплачивать дополнительно.

Есть еще вариант — установка бойлера своими руками. Чтобы монтаж прошел успешно, необходимо обладать опытом проведения работ с водопроводом.

Соблюдая последовательность работ, водонагреватель будет установлен верно.

Вместе с тем можно приобрести такие выгоды:

будут сэкономлены денежные средства;
можно приобрести новые знания, навыки, которые помогут решить проблемы в случае поломки нагревателя воды;
при поломке агрегата не нужно будет вызывать мастера, чтобы демонтировать водонагреватель.

Чтобы установить бойлер своими руками, нужно иметь необходимые инструменты и дополнительные элементы. Для измерения расстояния между отверстиями понадобится рулетка.

https://youtube.com/watch?v=geJtf9gCxoI

Установка бака осуществляется на анкерные болты, для которых необходимы отверстия в стене. Чтобы их сделать, понадобится перфоратор с буром нужного диаметра.

Кроме этого, будут нужны гаечные ключи, пассатижи, отвертки, кусачки.

Для герметизации стыков соединений рекомендуется использовать паклю, специальную пасту или фум-ленту. Можно применять современные силиконовые герметики.

Не забудьте гибкие соединительные шланги и необходимое количество метров пластиковой трубы, если нужно будет менять водопровод в доме.

Для устройства новой проводки стоит приобрести трехжильный провод, длина которого должна быть не меньше расстояния между бойлером и щитком. Кроме этого, нужна розетка и автомат на щиток.

Инструкция по установке бойлера

Пошаговая инструкция нужна чтобы домашний мастер учел советы специалистов при монтаже бойлера. Работа эта трудоемкая, а неправильный монтаж может испортить не только новоприобретенный водонагреватель, но и внешний облик помещения. Работа по установке электрического нагревателя для воды делится на несколько этапов: крепление, обвязка с внутридомовыми сетями и первый пробный пуск.

Крепление к стене

Монтаж выполняют с помощью монтажных крюков, которые закрепляются к стене, на которые впоследствии надевается корпус бойлера. Иногда крепят конструкцию с помощью специальной монтажной планки, которая поставляется в комплекте. Ее монтируют на стенку анкерными болтами, а уж только после этого на ней фиксируется электробойлер.

Для того чтобы правильно закрепить устройство выполняют следующие действия:

Измеряют размеры корпуса, оценивают ориентировочно место установки, так чтобы от ограждающих поверхностей оставались зазоры по 4-5 см, а съемную крышку, возможно, было бы убрать для выполнения ремонтных работ и техобслуживания. Расстояние от потолка должно быть достаточным, чтобы установить конструкцию на монтажную планку.
По шаблону, размечают и просверливают отверстия под крючки или анкера. Кафельную плитку проходят сверлом для керамики, а затем используют сверло для бетона и ударную дрель.
Устанавливают в выполненные отверстия дюбели и заворачивают крючки или вставляют анкерные болты через дыры в монтажной планке и закручивают их гаечным ключом.
Навешивают водонагреватель на крепежные детали.
Строительным уровнем контролируют отсутствие отклонений от горизонтали и вертикали. Это необходимо, чтобы в процессе работы, во внутреннем баке не создавались воздушные пробки, иначе ТЭНы будут быстро выходить из строя.

Подключение к водопроводу

Обвязку электрического водонагревателя допускается выполнять, как с помощью стандартных шлангов, так и ПХВ-трубами. Схема подключения бойлера должна соответствовать чертежам, указанным в заводской документации.

Обвязка бойлера с водопроводом

Алгоритм подключения электрического бойлера к системе водоснабжения:

Наворачивают на синий патрубок холодной воды водонагревателя тройник Ду 15.
К нижнему отводу тройника диаметром ½ дюйма подключают сбросной клапан стрелкой направленной к электробойлеру, а к боковому — присоединяют шаровой кран, для дренажа водонагревателя во время ремонта или обслуживания.
Все соединения тщательно уплотняют ФУМ-лентой.
Накручивают на голубой патрубок ГВС нагревателя шаровой кран и соединяют его с тройником с использованием гибкого шланга либо ПХВ-труб.
Затягивают соединительные гайки вручную, после гаечными ключами.
Надевают шланг на сбросной клапан и выводят его в канализацию, чтобы вода, которая будет течь при терморасширении, уходила в слив.

Как подключить к электропитанию

Современные электрические нагреватели по российскому стандарту поставляются с кабелем и электрической вилкой. Для надежного подключения бойлера достаточно включить вилку в розетку, имеющей заземление.

В других вариантах, линию надо будет подсоединить своими руками. Если кабель не идет в комплекте устройства, покупают трёхжильный кабель ПВС 3х2,5 и подключают его напрямую от электрощита.

Работы могут выполнять лица имеющие группу допуска для работы с электрооборудованием. Для того чтобы защитить внутридомовую электрическую сеть от возможного перенапряжения в линии бойлера, устанавливают автоматический дифвыключатель на 16 А.

Затем подсоединяют провода к клеммнику бойлера по схеме указанной заводом: фаза провод – к L, нуль – к N, а заземление – к PE либо на корпус.

Как установить накопительный водонагреватель под раковину

Как установить накопительный водонагреватель под раковину?

Марта писал(а): А как до этого водогрея добираться, если вдруг что? нужно же будет в нем аноды менять или тэн чистить. Понятно, что эти манипуляции надо будет производить нечасто, но все равно — не очень удобно.

Как установить накопительный водонагреватель под раковину?

Бибикин Иван писал(а): Подвод и выход воды при правильном подключении Термекса должен быть только сверху.

Что то я ничего не понял. Выходит водонагреватель поставили вверх ногами? На деле это будет значить, что ТЭН обнажиться при половинной наполненности бойлера со всеми вытекающими последствиями! Странно как он до сих пор еще не сгорел! И все таки может быть вы, Сантехник, что то путаете? Разве может бойлер иметь выход сверху? Это ж нелогично ИМХО как то! ДА и теплая вода будет стремиться наверх, а холодная — вниз. ТЭН выгоднее размещать снизу!

Хочу, чтобы вы правильно меня поняли и не обижались.

Ваш комментарий говорит сам за себя. Вы просто мало имели дело с такими водонагревателями. Поэтому вы не знаете их особенности конструкции и возможности правильного их монтажа над и под мойкой.

Теперь в отношение монтажа. Имеются такие бойлеры, которые устанавливаются над мойками. Они имеют вид

Имеются варианты монтажа и под мойкой

Разницу чувствуете? Смотрите и сопоставьте модели Водонагреватель ТЕРМЕКС H10U и Водонагреватель ТЕРМЕКС H10O .

Как установить водонагреватель: пошаговая инструкция

Если бойлер настенный, то высота его расположения зависит лишь от удобности эксплуатации прибора. Пользователь должен без труда выставлять режимы температур на панели управления.

В первую очередь нагреватель устанавливается по месту эксплуатации:

Отметьте линией тот участок на стенке, где будет находиться нижняя сторона прибора.
Замерьте и отметьте на стене расстояние между очерченной осью и местоположением фиксирующей планки. Она наварена на тыльную сторону устройства. Дырок на фиксирующей планке нет, она подцепляется на анкеры-крючья.
Высверлите на верхней линии два отверстия.
В дырки при помощи молотка забейте пластиковые дюбели. Затем вкрутите в них до упора стальные анкеры с крюками.
После этого повесьте на крепления бойлер, зацепив их фиксирующей планкой.

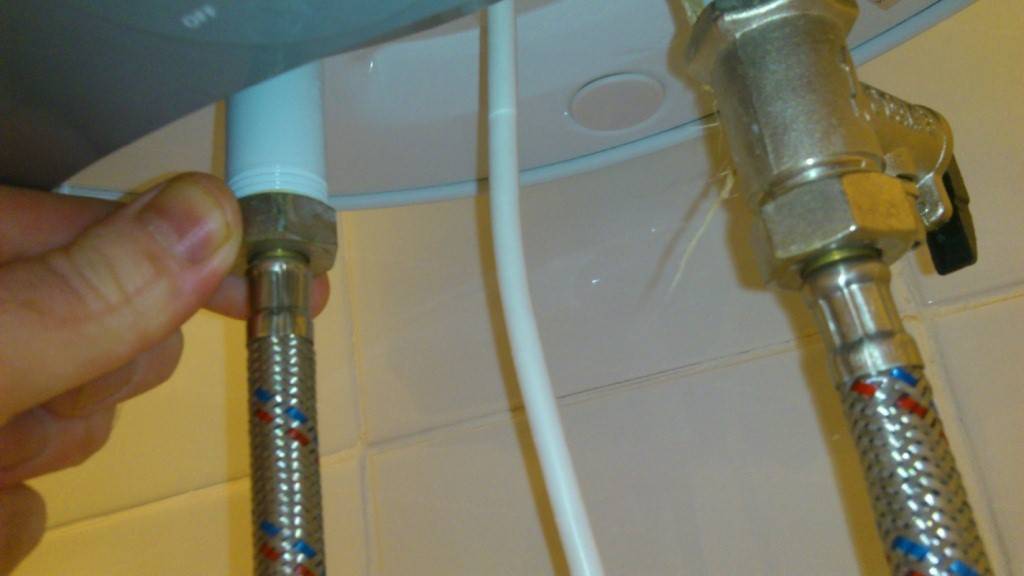

После того, как прибор будет установлен, его следует подсоединить к водоснабжению. Проще всего для этого использовать армированные шланги. На бойлере есть два маркированных патрубка:

синий (вход) служит для подключения холодной воды;
красный является выходом для нагретого ресурса.

В комплектации устройства есть предохранительный вентиль. Его следует прикрутить на патрубок для холодной воды:

Сначала сопряжение уплотняется фум-лентой.
Затем прикручивается вентиль.
Потом на предохранитель, находящийся в его низу, навинчивается шланг. Это сопряжение не надо уплотнять, т.к. в накидной гайке есть резиновая прокладка.

Затем таким же образом подсоединяется второй шланг к патрубку для нагретой воды.

После этого останется прикрутить гибкие соединительные элементы к отводам трубопроводов для холодного и нагретого ресурса.

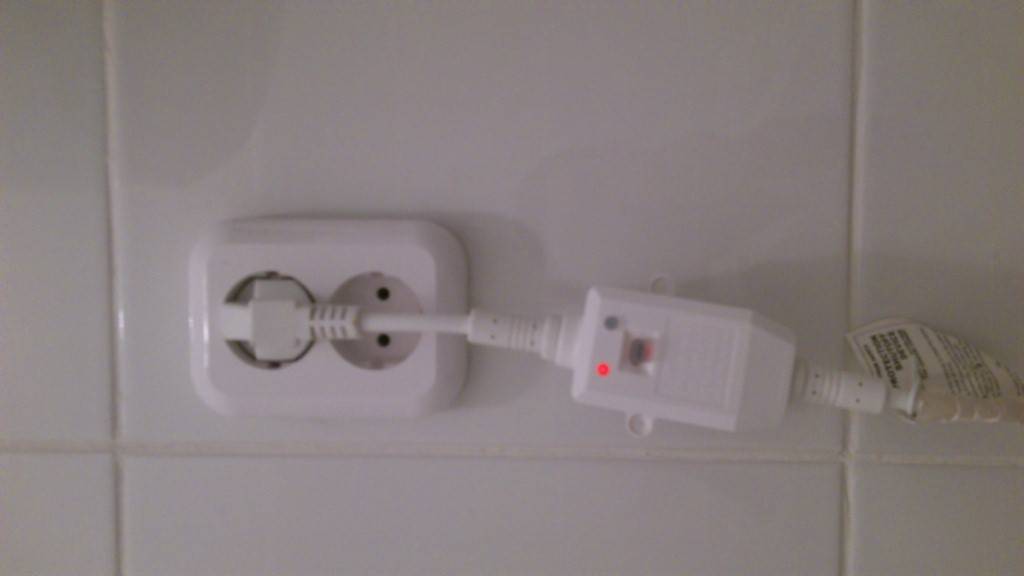

Далее необходимо включить прибор в электросеть. Большая часть бойлеров комплектуется проводом с вилкой и предохранительным реле. Заранее вам нужно будет смонтировать заземленную электророзетку неподалеку от водонагревателя. Можно устройство оснастить и автоматическим выключателем.

Все клеммы прибора маркированы под соответствующий цвет жил кабеля:

к коричневому разъему подсоединяется провод для фазы того же цвета;
с голубой клеммой сопрягается жила для нуля;
к контакту заземления присоединяется желтый или зеленый провод.

После сопряжения жил со всеми клеммами можно подавать напряжение. Если все подключено грамотно, индикатор на устройстве должен засветиться.

Далее следует выставить нужную температуру нагрева воды и осуществить проверочный запуск бойлера. Для этого надо наполнить резервуар, и открыть вентиль горячего ресурса для удаления из трубопровода воздуха. Потом подключить вилку к электророзетке. Если индикатор засветится, а в ветку для нагретой воды начнет поступать ресурс, то прибором можно пользоваться.

Водонагреватель и автономное водоснабжение

Автономное водоснабжение зачастую бывает гравитационным, то есть источником воды служит установленный на чердаке бак, в который вода закачивается при помощи насоса.

Если менее 2 м: сразу к выходному штуцеру бака прикручивается тройник, отводы которого соединяются трубами со смесителем и входным патрубком водонагревателя.
Более 2 м: тройник для раздачи воды на бойлер и смеситель устанавливают ниже уровня бойлера, прокладывая к нему (тройнику) от бака трубу.

Первая схема отличается от второй и наличием предохранительного клапана, который устанавливается на выходной (горячей) трубе водонагревателя.

Общие правила

Если вопрос с выбором водонагревателя уже решился, и куплен настенный вариант электрического агрегата, можно приступить непосредственно к его монтажу. Но перед этим следует учесть некоторые нюансы.

Первым делом требуется определить место монтажа устройства. Расположение агрегата должно быть таким, чтобы с легкостью можно было проводить профилактические и, если возникнет необходимость, ремонтные работы.
Перед тем, как установить водонагреватель, необходимо оценить, в каком состоянии находятся водопроводные трубы. Если трубы старые, рекомендуется их заменить полностью или хотя бы участок врезки.
В подавляющем большинстве случаев устройство крепится на стену (исключением может быть монтаж бойлера косвенного нагрева, который может быть и напольным, и настенным), поэтому стена должна выдерживать нагрузку в 2 раза больше, чем емкость бака. Например, при объеме бака 100 литров, стена должна выдерживать массу 200 кг. Конечно же, гипсокартон для этих целей не подойдет.
В случае монтажа водонагревателя на даче на деревянную стену, убедитесь в ее прочности.
Кроме того, поскольку в агрегате используются мощные ТЭНы, то перед тем, как повесить водонагреватель, нужно учесть, что проводка должна выдерживать определенную нагрузку. Поэтому рекомендуется провести отдельную линию от счетчика с установкой автоматического выключателя перед аппаратом. Сечение провода должно быть 2,5 мм.

Водонагреватель на укрепленной стене дачного дома

Установка бойлера и подключение его к водопроводу своими руками
