Монтаж насоса в колодец своими руками

Правильное подключение

Монтаж погружного аппарата и установка поверхностного выполняются с подсоединенной напорной трубой. Несмотря на разницу в использовании, оба шланга, напорный и всасывающий, по своим параметрам должны соответствовать требованиям:

  • жесткости – перепады давления не должны влиять на форму трубы;
  • износостойкости – абразивные элементы в воде не должны повредить ее;
  • морозостойкости – не деформироваться при эксплуатации в период низких температур;
  • экологической безопасности – питьевой шланг должен быть изготовлен из материалов, не выделяющих токсичных веществ;
  • диапазону рабочей температуры от +1 °С до +40 °С.

Этим требованиям отвечают изделия из поливинилхлорида (металлопластик и полипропилен), показанные на рекламных фото. Шланги применяют для подъема воды и перемещения в дом или накопитель на даче, а фиксация их на патрубках насоса, тройника, адаптера осуществляется с помощью фитингов.

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

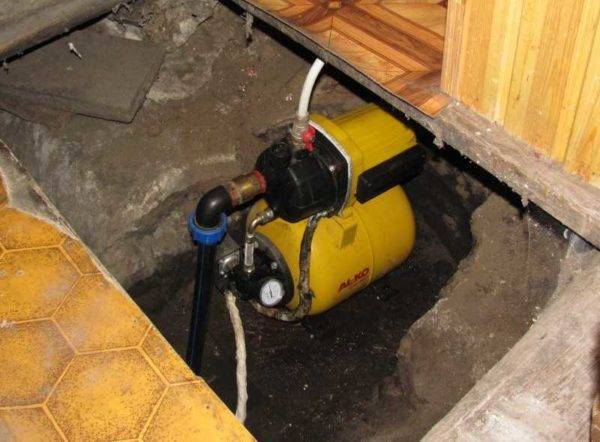

Установка насосной станции в подполе — может быть слишком слышен шум от ее работы

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Глубина всасывания — расстояние от зеркала воды, до насоса. Подающий трубопровод можно опустить на какую угодно глубину, качать воду он будет с уровня расположения зеркала воды.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

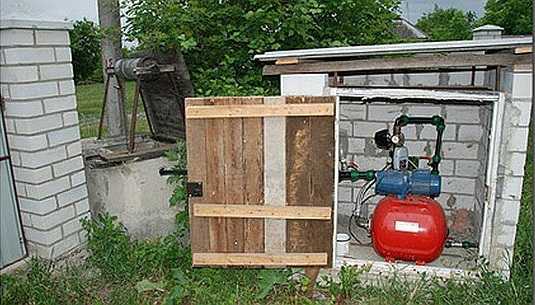

Установка насосной станции в сарае годится при постоянном проживании и условии утепления/отопления на зиму

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Подключение насосной станции

Как говорилось выше, система проста: в скважину или колодец погружается труба (чаще полипропилен 32 мм, но бывает и 40 мм — зависит от производительности насоса). Она подается на вход станции, а с выхода подается в гребенку водопровода.

  • Сделать все так, чтобы можно было перекрывать ненужные ветки.
  • Предусмотреть возможность слива воды на зиму. Так как в системе обязательно присутствует обратный клапан, требуется сделать отвод немного выше.
  • На входе и выходе в насосную станцию поставить отсечные краны. Перекрыв их, можно будет снять оборудование на профилактику без особых трудностей.

Так как большинство компонентов системы неподвижны, то соединение всех элементов происходит при помощи американок с накидными гайками. Иначе собрать, а потом при необходимости разобрать, очень и очень сложно.

Подробная схема подключения насосной станции. Реализована система вытеснения воздуха из труб и оборудования

Одна из схем подключения насосной станции изображена на фото. Назначение большинства  элементов понятно, за исключением кранов «отсечка 1» и «отсечка 2». Они используются при заполнении системы во время первого пуска. Вот как происходит процесс:

  • Кран «отсечка 2» и кран слива открыты, «отсечка 1» закрыт. При таком положении вентилей, заливая воду в соответствующий вход, заполняем нижнюю часть системы. Часть воздуха при этом выходит через кран слива.
  • Теперь закрываем «отсечка 2» и кран слива и на 5-7 секунд включаем насос. Через 5 секунд открываем «отсечка 1». Таким способом создается в системе повышенное давление, которое выдавливает воздух из системы (пару кранов должны быть открыты).
  • Второй цикл запуска: открыт кран «отсечка 2»,закрыт «отсечка 1» и кран слива. Снова   включаем на непродолжительное время насос.
  • Через 5-7 секунд работы насоса открываем кран «отсечка 1». Система должна запуститься. Если воздуха осталось все еще много, можно повторить второй цикл запуска.

В рабочем состоянии «отсечка 2» и сливной кран закрыт, «отсечка 1» открыт.

В этой схеме больше внимания уделили очищению — на входе в дом стоит фильтр тонкой очистки

Интересна эта система продуманной системой очистки: на ветке, которая идет в дом, установлен фильтр для воды. В результате в  кране имеем чистую воду без примесей.

Как сделать душ в бане своими руками, читайте тут.

Учитываем характеристики

В розничной торговле есть множество видов данной продукции, которая отличается не только по внешним особенностям, но и характеристиками. Это вы сможете увидеть в прайсах и на фото. Цена будет довольно разнообразной она будет зависеть от мощности и производителя. Расскажем вкратце о тех характеристиках насосов, о которых вам в первую очередь стоит побеспокоиться, как покупателю. Приведем самые основные характеристики.

Мощность

Этот показатель довольно важен. От него будет зависеть и напор подаваемой жидкости. Итак:

Мощность насоса производители указывают в киловаттах либо в ваттах (кВт либо Вт). Этот показатель позволяет понять, какой объем работы может проделать этот конкретный аппарат за единицу времени. Итак, чем больше эта характеристика, тем выше давление создаст двигатель насоса и тем больший объем жидкости он выкачает при более сложных обстоятельствах.

Производительность

Производительность насоса измеряют в литрах за минуту. Она зависит от мощности насоса, но может гораздо нагляднее показать, сколько литров воды может выкачать аппарат в течение 1 минуты.

Как выбрать колодезный насос, учитывая нужную производительность

При выборе колодезного насоса следует произвести расчет общего потребления воды всеми точками ее использования:

Этими точками в частном доме могут быть кухонные краны, душ, бачок унитаза, приспособления для полива
При расчете можно брать во внимание следующие нормы потребления воды в частном доме:

ИсточникОбъем
Потребление умывальникаПорядка 60 лит/час
Потребление душа и кухонного кранаПорядка 500 лит/час
Потребление ванной комнатыПорядка 300 лит/час
Потребление туалетной комнатойПорядка 85 лит/час
Потребление баниПорядки 850 лит/час
Потребление для поливаПорядка 1000 лит/час

Для насоса важно – обеспечение всех точек его применения лишь в конкретные часы пик, когда члены семьи в одно и то же время хотят и помыть посуду, и принять ванну, и полить огород. Тогда, если вы приобретете насос, у которого низкая производительность, чем это требуется для точек использования, могут возникнуть разные неприятные ситуации.
К примеру, один человек находится в душе, который снабжен водонагревателем с проточной водой, другой человек включил стиральную машину

Понятно, что в водонагреватель воды будет поступать меньше, и, поэтому у человека, принимающего душ, есть опасность ошпариться.

Напор

Данный показатель измеряется в метрах. Он обеспечивает подачу воды из колодца и создает нужный напор в надземной части водопроводной системы. Итак:

  • Чтобы определить напор, необходимо подсчитать цифровой показатель высоты, на которую следует поднять воду, и продолжительность горизонтальной трубы, по которой она будет вестись.
  • Рассчитывается напор при прохождении воды на горизонтальном участке трубы с учетом того, что напор уменьшается на один метр на каждом десяти метровом отрезке трубы.

Расчет напора на примере: Насос находится в колодце на глубине 8 метров, здание расположено на расстоянии 20 метров от колодца, воду нужно поднять на второй этаж, высота которого составляет 4 метра. В этом случае минимальный напор насоса рассчитывается таким образом: 8 + 2 + 4 = 14 метров.

Сфера применения

Сфера применения дренажных насосов определяется исходя из их конструктивных особенностей:

  • Череда затяжных дождей, весенний паводок или обильное таяние снега. Подобная ситуация способна привести к тому, что ливневая канализационная система не справится со своими предназначениями в полной мере, что в результате завершится подтоплением погребов, подвалов зданий, цокольных этажей и т. д. В таком случае установка дренажного насоса в подвале позволит произвести аварийные осушительные работы.
  • Данный агрегат можно установить на стационарной основе в подвальном помещении. Правильно настроенная система автоматики будет контролировать уровень поступающих грунтовых вод и поддерживать в сухом состоянии помещение.
  • Также установка дренажного насоса может быть предусмотрена для обслуживания искусственных водоемов. Без данного агрегата невозможно поддерживать в искусственном водоеме требуемый уровень заполнения, производить периодическое осушение для замены и чистки воды.
  • Аккумулирующие емкости дренажной или бытовой канализации, ливневые коллекторы. При условии, что на них не предусмотрено самостоятельного отвода жидкости.
  • Кроме того, установка дренажного насоса может быть предусмотрена для сброса отстоянной воды в централизованные коллекторы, естественные водоемы, на поля фильтрации либо ее перекачки в резервуары для последующего технологического применения.
  • Действующие санитарные правила запрещают действовать даже небольшим автомойкам и мастерским без локальных очистных сооружений. Грязная вода собирается в первичные коллекторы и приямки, а затем дренажный насос для канализации перекачивает ее в емкости очистных сооружений.
  • Активно применяются данные устройства для ирригационных сельскохозяйственных работ, они производят перекачивание жидкости из искусственных и природных водоемов на орошаемые участки.
  • Данное оборудование характеризуется своей универсальностью, его можно использовать не только для грязной, но и для чистой воды в системах автономного водоснабжения, наполнения высоко расположенных емкостей.

Очищение воды для насоса марганцем

Если вы обнаружили что вода в колодце загрязнена, то вы можете воспользоваться данным способом. На самом деле, он довольно простой, но вам придётся потратить определённое количество времени и ресурсов.

  • Марганец ничем не хуже таблеток.
  • Также необходимо сделать раствор в большой таре и вылить в скважину.
  • После того как вы подождёте необходимое время требуется выкачать грязную воду и подождать пока наберётся новая, чистая вода.

Конечно данный способ затратный в плане времени и сил, потраченных на выкачку грязной воды, но это довольно-таки правильное решение, так как вы обеспечиваете насосу благоприятные условия использования.

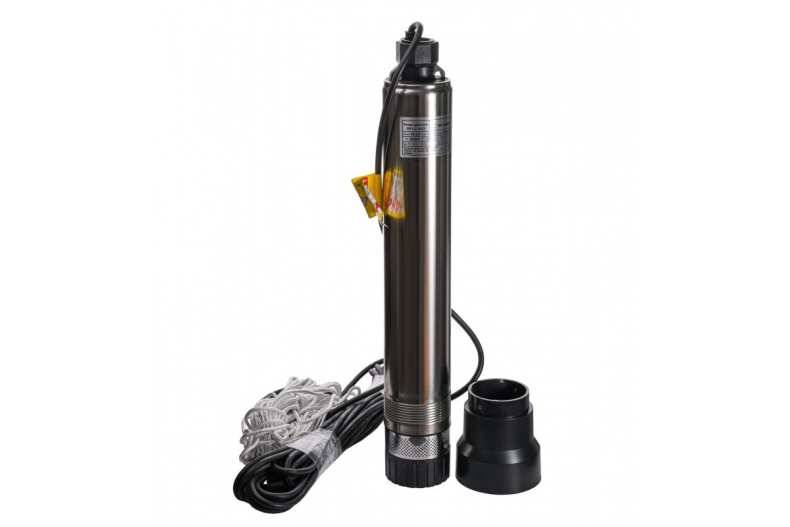

Насосы погружные

Подъем воды из колодца при помощи помпы погружного типа осуществляется за счет создаваемого в системе давления. Внешне он представляет собой цилиндр из стали. Внутри него расположен мощный двигатель и другая механика, все плотно загерметизировано. Он может быть погружён на глубину более 10 метров и способен выдавать до 3,5 кубометров воды в час. Монтаж в гидротехническое сооружение такого оборудования проводится следующим образом.

  1. С помощью плотного троса крепится помпа.
  2. На крышке размещены отверстия, через которые очень легко протянуть трос. Вместо троса можно использовать прочный капроновый шнур, хотя он не так долговечен, как стальной трос.
  3. Устройство погружается в колодезную яму, закреплять его нужно примерно в 30 см от дна. При этом необходимо учитывать, что насос не должен соприкасаться со стенками гидротехнического сооружения.

Вообще монтаж откачивающего оборудования в скважину нужно проводить в полном соответствии с правилами техники безопасности. Не стоит забывать, что во время установки работа производится с водой и электричеством.

Прежде чем погрузить насосную установку в колодец, необходимо установить крепления. Они должны быть прочными, чтобы легко выдержать вес насоса. На них уже и крепится погруженное в гидротехническое сооружение оборудование.

Чистка колодца

Выбирая модель насоса для своего колодца, необходимо внимательно ознакомиться с инструкцией к прибору, поскольку некоторые разновидности этого оборудования используются только для перекачивания чистой воды. На рынке, наряду с ними можно обнаружить и модели, которые могут, кроме чистой, перекачивать и воду с различными загрязнениями.

Если колодец на вашем участке давно не чистился, то подбирая насос для него, следует покупать оборудование, которое в состояние перекачивать воду с крупными загрязнениями. Оптимальный выбор — дренажно-фекальный насос. В своем оснащении такие установки имеют режущее или дробящее колесо, которое при работе оборудования производит измельчение крупных частиц.

Чтобы задача по чистке колодца была более простой, следует устанавливать насос, оснащенный поплавком. Своим видом он представляет выключатель особого вида, который плавает на поверхности воды. Когда он достигает дна, то работа насоса останавливается. Если владелец планирует установить насос без поплавка, то необходимо постоянно контролировать уровень воды. Иначе возможен перегрев и выход оборудования из строя.

Когда проводится работа по чистке колодца дренажным насосом, то владельцу нет необходимости погружать оборудование. Насос выполняет работу в автоматическом режиме. Самое главное — правильно настроить его.

Необходимо сначала погрузить оборудование на необходимую глубину, но не менее 1 метра до дна.

После этого следует включить насос — при работе он начинает перекачивать воду в сети.

Далее чистая вода попадает в колодец и под силой напора происходит разрушение на дне илистых отложений.

В некоторых случаях при выполнении чистки колодца насос устанавливают на дне для поддержания чистоты сооружения. В таких случаях необходимо с периодичностью один раз в полгода извлекать из насосов фильтры и производить их очистку.

Хорошей практикой является использование мощных насосов для капитальной чистки колодца с периодичностью один раз в 2 года. Процедура чистки требует не менее 7 дней. После завершения насосы хранят в сухом помещении до следующей процедуры.

Многие владельцы загородных домов используют колодцы, в которые отводится излишняя влага с участка. Периодически необходимо чистить колодцы от загрязнений, а также удалять излишки воды из сооружения. Для этого используются специальные дренажные насосные установки. Они могут помочь не только с решением таких задач, но и для удаления влаги из подвальных и цокольных помещений. На рынке предлагаются различные модели такого оборудования. Поэтому необходимо только правильно подобрать и грамотно установить аппарат. В этом случае вы сможете пользоваться всеми преимуществами этого оборудования и легко решать стоящие перед вами задачи.

Критерии выбора насоса

Каждый насос имеет свой расходно-напорный типоразмер, который необходимо соотнести с расчетной характеристикой системы водоснабжения.

Производительность

Производительность оборудования зависит от количества потребленной жильцами жидкости. Чтобы ее рассчитать, нужно суммировать объемы водопотребления из разных источников: душа, умывальника, стиральной машины, унитаза.

Для определения фактического расхода в единицу времени используется специальная таблица. В ней находят значение, соответствующее полученной сумме, и переводят его из л/ч в м³/ ч, для чего умножают результат на 3,6. Средний показатель потребления составляет 200-250 л/с на человека.

Обустройство скважины.

Важный параметр водопроводной системы — производительность скважины, которая зависит от местных гидрогеологических условий, глубины колодца и времени года. При отсутствии гидравлического бака расход помпы должен быть на 20-25% ниже дебита шахты, что позволит защитить устройство от сухого хода и аварийных отключений.

Мощность

Характеристика, указывающая на объем работы, которую выполняет насос за единицу времени. Для расчета мощности прибора используется формула: Р(Вт) = 2,725 x Расход (м3/ч) x Напор (м). При выборе оборудования учитывают фактор возможных последствий: сильный напор приводит к частым отключениям и повреждениям аппарата.

Напор

Данный параметр зависит от зеркала воды, глубины шахты и удаленности источника от дома. Чтобы его правильно рассчитать, необходимо сложить между собой такие показатели как:

  1. Высота подъема жидкости.
  2. Сумма потерь, возникающих от трения воды о стенки труб в поворотных узлах и тройниках, которая рассчитывается в соответствии с каждым проектом.
  3. Величина напора, необходимого для комфортного использования сантехники. Чаще всего берут значения 12-20 м, допустимый уровень — 5 м.

Размеры и другие характеристики

Длина аппарата влияет на безопасность его эксплуатации. Там, где слой воды составляет всего 1,5 м от дна, нельзя использовать длинные скважинные насосы.

При выборе также необходимо учитывать вес прибора, поскольку оборудование регулярно поднимают для проведения технического обслуживания.

Водяной насос.

Детальный взгляд на проблему

Погружной насос всегда находится в толще воды, поэтому шансов перемёрзнуть у него гораздо меньше. К примеру, если колодец сверху снабжён утеплённой крышкой, а расстояние до поверхности воды в нём составляет более 2-х метров, то максимальная толщина льда в нём будет не более 20-30см. И это при условии, что колодцем никто не будет пользоваться всю зиму, разбивая лёд: допустим, он расположен на дачном участке.

Соответственно, опасность перемерзания самой технике, погружённой в толщу воды практически не угрожает. Другое дело – подающий шланг. Если шланг снабжён обратным клапаном, не дающим воде скатываться обратно в колодец, то замёрзнув, лёд способен разорвать его. Поэтому на зиму водоподающую систему следует освободить от воды, если вы не намерены в это время года пользоваться колодцем. Но если вы живёте на загородном участке круглый год, то необходимо позаботиться о теплоизоляции труб и шлангов.

Установленные на поверхности насосные системы следует также тщательно утеплить, если вы собираетесь использовать их зимой. Вариантов их установки бывает несколько:

  • Внутри колодезной шахты, на специальной полочке.
  • В утеплённой будке рядом с колодцем.
  • В цоколе или подвале жилого дома.

Во всех перечисленных случаях следует тщательно утеплить водопроводные магистрали, ведущие от источника воды в дом. Расположенные снаружи насосные системы также хорошенько утепляются, для этих целей можно использовать электрические самогреющие кабели. При условии достаточной утеплённости, насосные системы могут запросто использоваться круглогодично.

Варианты места установки насосной станции

Планируя собрать и подключить насосную станцию к водопроводу в доме, следует учитывать следующие моменты.

  1. Агрегат должен располагаться вблизи от источника воды. Благодаря этому будет обеспечено стабильное всасывание жидкости из источника и ровная работа станции. Если оборудование разместить далеко от скважины (колодца), то оно не сможет закачать воду и выйдет из строя.
  2. Для установки оборудования нужно подобрать сухое, хорошо вентилируемое и теплое место.
  3. Аппарат не должен касаться каких-либо предметов и стен.
  4. Доступ к оборудованию для проведения профилактического осмотра и ремонтных работ должен быть свободным.

Исходя из вышесказанного, может быть несколько вариантов установки агрегата.

В доме

Для правильной работы станции самым идеальным вариантом является отапливаемое помещение. Хорошо, если в частном доме имеется котельная с хорошей шумоизоляцией.

В крайнем случае, оборудование для подачи воды можно установить в прихожей, ванной, коридоре или в кладовке. Но эти помещения должны находиться как можно дальше от комнат отдыха (спальня, гостиная). Аппарат помещают в шкаф или закрывают специальным кожухом, обеспечивающим звукоизоляцию.

В подвале

Чаще всего насосное оборудование устанавливают в подвале дома или в цокольном этаже. Иногда агрегат устанавливают под полом, обеспечивая доступ к нему через люк. В любом случае, место, где производится монтаж аппарата, должно быть с хорошей звуко- и гидроизоляцией. Также оно должно быть достаточно теплым, чтобы температура в нем не опускалась ниже 0°С в зимний период.

В колодце

Чтобы разместить станцию в колодце, в нем устанавливают небольшую платформу. Она закрепляется ниже границы промерзания грунта.

Совет! Колодец рекомендуется хорошо утеплить сверху. Но при такой установке оборудования будет затруднен доступ к нему для обслуживания и ремонта.

В кессоне

В данном случае, чтобы правильно установить насос, вокруг источника воды устраивается небольшое помещение (кессон), достаточной ширины и глубины (ниже границы промерзания).

Сверху кессон накрывается крышкой с люком, через который происходит обслуживание агрегата. На зиму крышка хорошо утепляется.

В случае сборки станции с погружным насосом беспокоиться о звукоизоляции не стоит, поскольку агрегат находится глубоко под землей, и его работу практически не слышно. Все элементы станции устанавливаются в любом отапливаемом помещении, а сам насос – в скважине или колодце. Этот вариант сборки насосной станции хорошо подходит для дачи.
