Выясняем, что такое перемычки для газобетонных блоков, их основные виды и как они подбираются. Правильное использование и монтаж перемычек во время строительства дома из газобетонных блоков

Читайте статью до конца, и вы узнаете о том, какие виды перемычек существуют, на какие варианты обращать внимание при покупке и каких правил требуется придерживаться при монтаже изделий

Перемычки являются неотъемлемым элементом при строительстве любых домов Источник www.ytong.ru

Энергоэффективность в мелочах: утепляем перемычки, оконные откосы и скатную кровлю

Дом должен быть теплым. Именно так звучит одно из требований, занимающее первые строчки в шорт-листе желаний будущих домовладельцев. Все знают: формула энергоэффективного дома складывается из грамотного утепления ограждающих конструкций — стен, кровли, фундамента. Только вот часто, решая глобальные задачи создания герметичного контура, строители теряют из виду небольшие мелочи, которые в процессе эксплуатации превращаются в большие источники теплопотерь. Неутепленные оконные откосы, дверные проемы, перемычки становятся мостиками холода.

Теплоизоляция перемычек над оконными и дверными проемами

Тепло обладает удивительной способностью: оно может уходить через любые ограждающие конструкции. Полы, окна, двери, стены, крыша, проемы — все это верные источники теплопотерь. Это же касается и бетонных перемычек.Основная проблема в том, что бетон обладает очень хорошей проводимостью, отлично пропускает тепло. Зимой неутепленные участки промерзают, в точке соприкосновения теплого воздуха с холодным выпадает конденсат. А сырость уже служит причиной целой цепочки неприятностей, от образования плесени до разрушения конструкций

По этой причине еще на этапе строительства важно максимально устранить все возможные мостики холода

Утепление перемычек над окнами и дверными проемами не требует вложения серьезных ресурсов. Для монтажа термовкладышей подойдут плиты экструзионного пенополистирола (XPS). Материал паронепроницаем, не боится влаги, плюс ко всему обладает низким коэффициентом теплопроводности. Существует несколько способов утепления армопояса над проемами, к наиболее распространенным относятся:

— устройство перемычки из сборного железобетона. К внешней стене перекрытия крепятся вкладыши из XPS;— монолитный армопояс, смонтированный при помощи специальных U-блоков. В полость блоков вставляется арматура и термовкладыш XPS, края плиты обязательно промазываются клей-пеной, затем конструкция заливается бетоном.

Окна без потерьИ если перемычки над дверными и оконными проемами эффективнее и проще всего утеплять на этапе строительства, то оконные откосы изолировать от теплопотерь можно и в процессе эксплуатации, например при замене стеклопакета.

Теплоизоляционный материал в данном случае должен иметь низкий коэффициент теплопроводности для минимизации толщины, а также обладать хорошим сцеплением с основанием. Лучше всего для теплоизоляции оконных откосов использовать XPS с отфрезерованной в заводских условиях поверхностью, например ТЕХНОПЛЕКС FAS. Эти плиты, помимо фрезерования на лицевой стороне, имеют специальные канавки, что повышает адгезию с клеевым и штукатурным составом. Монтаж теплоизоляционного слоя состоит из нескольких простых шагов. Основание выравнивается и грунтуется, плиты толщиной 20-30 мм предварительно нарезаются по размеру и приклеиваются. В качестве клеевого состава можно использовать полимерцементные смеси или клей-пену для XPS. Если в качестве финишной отделки запланирована декоративная штукатурка, то на плиты XPS необходимо нанести базовый армирующий слой и только после этого приступить к финишному покрытию. Секрет теплой мансардыВ малоэтажном домостроении головной болью владельцев домов с мансардными этажами становятся теплопотери через крышу. А это влечет за собой дополнительные расходы на отопление, служит причиной промерзания, образования конденсата с внутренней стороны помещения, а также появления сосулек на кровле.

Вопрос сохранения тепла решается путем применения современных материалов с низким коэффициентом теплопроводности, а также эффективных узлов. К последним можно отнести устройство терморазрывов из брусков XPS. Бруски из экструзионного пенополистирола высокой прочности ТЕХНОНИКОЛЬ CARBON ECO размером сечения 50х50 мм монтируются с внешней стороны на стропила толщиной 150-200 мм. Это позволяет уменьшить влияние деревянных стропил на теплопередачу и повысить тепловую однородность конструкции мансарды. Подобное решение практически полностью ликвидирует утечку тепла из внутренних помещений через мостики холода.

При строительстве и реконструкции дома важно помнить, что любой, даже незначительный мостик холода может служить причиной рисков, связанных с излишними теплопотерями и образованием конденсата. Ненужная влага еще никому не помогла, поэтому задача проектировщиков и строителей создать такую оболочку дома, которая бы эффективно удерживала тепло внутри

Виды железобетонных перемычек.

  • 2ПБ – эта часть маркировки означает принадлежность изделия к какому-то виду и типу сечения. В данном случае – перемычка брусковая второго типа сечения. Брусковые перемычки (ПБ) могут иметь ширину 120 или 250 мм, что делает необходимым использование сразу нескольких изделий в случаях, когда толщина перегородки превышает 120 мм. Производят также плитные перемычки (ПП), ширина которых бывает 380 и 510 мм.
  • Второй тип сечения (2ПБ) имеет размеры 120х140 мм. Другие типы имеют следующие габариты: 1ПБ – 120х65 мм, 3ПБ – 120х220 мм, 4ПБ – 120х290 мм, 5ПБ – 50х220 мм.

16 – эта часть шифра говорит о длине изделия, которая равняется 1550 мм. Размер выражен в дециметрах и округлен. 2 – последняя цифра условного обозначения означает нагрузку, на прием которой рассчитана перемычка. В данном случае это 200 кг/м. Приблизительно понимать эти данные следует так: перемычки с индексом нагрузки 1 обычно используют для перегородок; индекс 8, говорит о том, что такие изделия с легкостью справляются с самонесущими стенами; индексом 27 обладают перемычки, применяемые в стенах, на которые опираются перекрытия.

Теперь, зная разнообразие железобетонных перемычек, можно переходить непосредственно к расчету.

Параметры

Все железобетонные балки, предназначенные для перекрытия, имеют свои размеры, подобранные согласно ГОСТ 948-2016 исходя из предварительно рассчитанной массы, которая в будущем будит давить на перемычку.

Рекомендуемые размеры находятся в диапазоне:

  • • длина от 103 до 337 см;
  • • ширина от 14 до 29 см;
  • • толщина от 12 до 25см.

С более полным перечнем размеров можно ознакомится, открыв ГОСТ. При изготовлении данной продукции возможны отступления от стандартных размеров:

  • • для изделий, имеющих длину до 250 см ±6 мм; до 400 см ±8 мм и более 400 ±10мм;
  • • ширина и высота ±5 мм.

В перемычках не должны присутствовать трещины (кроме усадочных) шириной более 0,1 мм. Для удобства транспортировки и монтажа балки оборудуются специальными петлями, которые устанавливаются в тело изделия во время изготовления.

Перемычка. Купить или сделать самому

Готовую железобетонную перемычку можно купить. При таком решении вы выигрываете по времени, т.к. не нужно ее изготавливать самому и ждать пока она окрепнет, чтобы продолжить строительство. Однако тогда придется потратиться на покупку перемычки, ее доставку. Готовые железобетонные перемычки укладываются на раствор.

Перемычку можно изготовить самому на земле, а потом установить ее на нужное место. Преимущества данного метода в том, что это можно сделать заранее. И к моменту, когда она понадобится, ее нужно будет только установить.

Изготовление перемычки с помощью несъемной опалубки. Суть данного метода заключается в том, что в место будущей перемычки (оконный или дверной проем) укладывают:

  • три прута арматуры диаметром 12-14 мм, расположенную на расстоянии друг от друга, при этом предварительно обработанную антикоррозийными растворами. Арматура укладывается так, чтобы она выходила на стены от проема минимум на 500 мм, а расстояние между прутами не превышало 50 мм (если расстояние больше, лучше добавить еще один прут арматуры). Данный метод применяют очень редко и только на малых проемах. При этом поверх арматуры можно укладывать только газобетонные блоки;
  • поверх проема устанавливают заранее изготовленную конструкцию, состоящую из двух уголков (минимум 40 мм), между которыми укладывают арматуру, а затем приваривают с помощью сварки. При этом ширина получаемого изделия должна быть такой же, как и толщина стены. Такой способ применяется часто, т.к. его можно применять на малых и больших проемах, а поверх конструкции можно укладывать, как газоблок, так и кирпич. Единственный нюанс, что чем больше проем, тем большими размерами нужен будет уголок.

Изготовление перемычки с помощью съемной опалубки. Данный метод применяется при заливке перемычки по месту. При этом над проемом устанавливается опалубка, боковые стороны которой крепятся к стенам, а нижняя ее часть закрепляется над проемом с помощью распорок (на стены нижняя часть опалубки не ложится). Следует помнить, что опалубка, а затем и вылитая перемычка, должны заходить на стены в разные стороны от проема минимум на 200 мм.

Далее, внутри опалубки, на высоте не менее 50 мм от ее нижней части и на таком же расстоянии от боковых сторон укладывается заранее подготовленная сетка, сваренная из 12-14 мм арматуры. Чтобы сетка во время заливки не опустилась на нижнюю часть опалубки, под нее подкладывают гранулы щебня или фрагменты кирпича. После выполненных подготовительных работ в опалубку можно заливать бетон.

Для заливки перемычек используется бетон, изготовленный в следующих пропорциях:

  • Цемент – 1 порция
  • Песок – 2 порции
  • Шлак – 1 порция
  • Щебень (фракция – до 15 мм) – 3 порции
  • Вода – смотреть по ситуации.

Заливая раствор в опалубку, его необходимо утрамбовывать и разравнивать, чтобы нигде не образовалось пустоты, которая впоследствии приведет к трещинам. После того, как перемычка будет залита, ее оставляют дней на пять до полного затвердения. Затем снимают боковые стороны опалубки и продолжают строительные работы, а нижняя ее часть и распорки убираются только после полного затвердевания бетона. Обычно полную свою крепость бетон набирает через 14 дней, однако это еще зависит и от погодных условий.

Некоторые рекомендации

  • При строительстве лучше применять либо готовые железобетонные перемычки (купленные или залитые заранее), либо перемычки, изготовленные с помощью съемной опалубки.
  • Высота железобетонной перемычки должна быть не менее 1/20 длины проема, а ширину желательно делать по ширине стены, чтобы не было лишних уступов.
  • Перемычку лучше заливать, чтобы ее верхняя часть была на одном уровне с верхом последнего уложенного кирпича, газоблока. Это даст возможность без перепадов продолжить кладку.
  • При самостоятельном изготовлении перемычки, для изготовления арматурной сетки лучше использовать арматуру диаметром 14 мм. Это добавит прочности железобетонному поясу.
  • Заливая раствор в опалубку его необходимо хорошо утрамбовывать, чтобы избежать появления пустоты.
  • Распорку и нижнюю часть опалубки лучше снимать не ранее, чем через 25 дней.
  • Если не знаете, какие перемычки нужны для Вашего строения, то лучше проконсультируйтесь с профессионалами.

Используемые материалы

  • Готовые перемычки
  • Раствор

Для изготовления

  • Арматура
  • Уголки (при необходимости)
  • Обвязочная проволока (или сварка)
  • Доски и гвозди для опалубки
  • Цемент, песок, шлак и щебень для раствора
  • Бетономешалка (при необходимости)

Устройство перемычек в каменных зданиях

Самый простой способ оформить верхнюю часть проёма — избежать использования перемычки, увеличивая высоту окна вплоть до самого армопояса. Это не всегда возможно, ведь длина пролёта накладывает свои ограничения, особенно для несущих стен, к тому же двери под самый потолок вывести невозможно. И всё же вы должны знать, что между проёмом и армированным венцом должно быть по меньшей мере два ряда крупноформатных блоков, либо 5–7 рядов кирпича, либо не должно быть ничего.

Наиболее просто устроить верхнюю часть проёма в стенах, на которые перекрытия не опираются. Если высота кладки над проёмом не соответствует требованиям самостоятельной поддержки, верхние ряды укрепляют армированием. Между каждым кирпичом накрывающего проём ряда закладывают «скрепки» — хомуты из 4 мм проволоки, которые выступают над рядом кладки, образуя своего рода ушки. Под них заводят и привязывают продольную арматуру, по одному 10 мм стержню на каждые 10 см толщины стены, напуская 15–20 см на целики по бокам проёма.

Укрепить проём в несущих стенах из полнотелых блоков лёгкого бетона ещё проще. Кладка над проёмом выводится по временной подпорке снизу. После этого по центру блоков над проёмом нарезается паз глубиной до 20 см и толщиной 25–30 мм. Внутрь вставляется плоская армировка — сетка из 12 мм арматуры, а после паз заполняется пескобетоном. Если понятно, что такое укрепление не соответствует прочностным требованиям, используют U-образные лотки из пористого бетона на манер несъёмной опалубки.

Перемычки из железобетона — это очень существенные мостики холода. Их применение требуется лишь в исключительных случаях, когда в несущей стене планируется очень широкий проём. Отливают такие перемычки заподлицо со стеной, подбивая щитовую опалубку изнутри, снаружи и снизу. Армируют перемычки в два ряда, по одному 12 мм стержню на каждые 60–80 мм толщины стены. В зависимости от длины пролёта, в нижний ряд армирования могут быть добавлены еще 2–3 прутка арматуры. Чтобы исключить миграцию тепла, по центру опалубки устанавливают пару плит ЭППС общей толщиной 50–70 мм, при этом арматура распределяется с получением защитных слоёв по 40 мм.

При установке перемычек любого типа важно уметь правильно подготовить «плечи», на которые они опираются. Как правило, для этого используют древесину, полнотелый кирпич или цементный раствор марки 300

Виды и маркировка перемычек

Согласно нормативам ГОСТ 948-2016, промышленностью предлагается несколько основных видов ж/б перемычек:

  • Брусковые (ПБ) со стороной сечения не более 25 см. В зависимости от марки изделия, его длина может быть от 1030 до 5960 мм. Стандартизированная брусковая перемычка может иметь 10 разных длин, каждая из которых имеет два подвида с разной массой и системой армирования.
  • Плитные (ПП) составляются из нескольких брусковых и имеют ширину более 250 мм, имеют прямоугольное сечение.
  • Перемычки Г-образного типа (ПГ) делаются с выемкой в четверть по всей длине, что позволяет использовать их в местах примыкания плит перекрытий.
  • Фасадные (ПФ) закрывают проемы снаружи зданий за счет четвертного уступа.

В особых случаях нормативы допускают использование наклонных граней и торцов, но при этом площадь опорной плоскости может незначительно снижаться. Для заливки бетонных перемычек применяются бетоны марки М250 (В20) и выше.

Как и для любых других железобетонных изделий, для перемычек разработаны маркировки, согласно действующим ГОСТам. Эти обозначения представляют собой буквенно-цифровой набор, и наносятся на одну из сторон каждого изделия:

  • цифра вначале показывает порядковый номер поперечного сечения;
  • сочетание букв ПП или ПБ указывает не тип сечения элемента;
  • число после буквенного обозначения указывает на длину в дециметрах;
  • следующая цифра указывает на нагрузку, которую выдерживает элемент в кН/м;
  • индекс, отвечающий за материал применяемого арматурного каркаса;
  • индекс «п» говорит о наличии петель для монтажа, выступающая арматура для крепления выступов и балконов обозначается «а», такелажные проушины или закладные элементы обозначаются буковой «б».

Любая железобетонная перемычка, брусковая или плитная укрепляется арматурным каркасом. В этих конструкциях используются несколько типов продольной и поперечной арматуры, качество материалов регулируются ГОСТами.

Плитные и брусковые виды имеют свои стандартные типоразмеры, указанные в нормативной документации. При подборе можно использовать такую схему:

Например, в технической документации указывается, что в оконных проемах используются железобетонные балочные несущие перемычки 3ПБ-25-8Aт800п. Это означает, что нужно устанавливать элементы с поперечным сечением 12 на 22 см, длиной 246 см, расчетная нагрузка 8 кН/м, металлический каркас сделан из стали Aт800, с монтажными петлями.

Монтаж

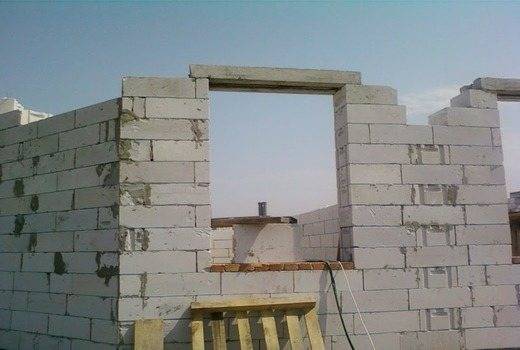

Ознакомившись с тем, что такое перемычки на газобетон и глубина опирания, перейдем к непосредственному процессу их монтажа.

Последовательность действий при установке газобетонных U-блоков

Подобные балки являются самыми распространенными в последнее время, так как процесс укладки готового заводского изделия довольно прост. Кроме этого, мастерам удается сохранить непрерывность кладки, получая при этом идеально ровную поверхность. Технология используется для усиления проемов до трех метров, работы заключаются в следующем:

  1. Изготавливаются подпорки для перемычки, чтобы она не изогнулась под весом бетона. Для этого устанавливается доска по длине верхней кладки, которая подпирается деревянными брусками, кирпичами или металлическими трубами.
  2. Укладываются блоки таким образом, чтобы толстая стенка выходила наружу, а стрелка указывала наверх. Для правильной ориентации используем маркировку. Очень удобно, если толщина бруса соответствует толщине кладки, а его высота совпадает с высотой блока. При необходимости, для строения домов с толстыми стенами могут одновременно укладываться несколько балок. Для поднятия изделий, вес которых колеблется в пределах 100-200 кг, применяется подъемник.
  3. Проклеиваются все швы, в том числе и горизонтальные.
  4. Блоки с внешней стороны утепляются минеральной ватой или листами пенополистирола.
  5. Над проемом устраивается каркас из арматуры и скрепляющей проволоки. Предварительно он покрывается составом против коррозии.
  6. В блоки заливается бетон М200 до уровня их граней. Выравниваем и уплотняем состав.
  7. После высыхания бетона, убираем доски и подпорки.

Этапы работ при усилении проема изделием из монолитного бетона

Заливка бетонной смесью является, как уже было сказано, самым дешевым способом обустройства будущего окна. Соблюдаем пошаговую инструкцию:

  1. Укладываем блочный ряд, предусматривая необходимое пространство с обеих сторон проема.
  2. Монтируем съемную опалубку из подручных материалов (фанеры, брусьев и т.д.),
  3. Укрепляем ее через каждые 50 см элементами в вертикальном и горизонтальном направлении.
  4. С наружной части стены закрепляем утеплитель.
  5. Устанавливаем каркас из арматуры. Для небольших сооружений возможно применение стальной армирующей сетки.
  6. Опалубка заливается раствором М200, М300.
  7. Состав следует утрамбовать и выровнять.
  8. Снимаем элементы опалубки после высыхания раствора.

Монтаж перемычек из уголков

Специалисты советуют использовать металлические уголки для усиления оконных конструкций до 1,2 метра в том случае, если высота последующей кладки составляет не менее двух третей ширины проема. При соблюдении данного требования, поступаем следующим образом:

  1. Выпиливаем пазы для уголков с отступом от краев, примерно на 10-13 см.
  2. Обрабатываем металлическую конструкцию составом против коррозии, оборачиваем ее штукатурной сеткой.
  3. Убеждаемся, что изделие упирается на стены.
  4. Укладываем уголки с внутренней и наружной стороны.

Наряду с данным методом, армирование также с успехом применяется для усиления нешироких проемов. Использование газобетонных или железобетонных балок в этих случаях не оправдано. Для армирования одного проема используются четыре прутика диаметром 10 мм. Стержни укладываются в отверстия, которые затем заполняются клеем или раствором. На закрепленные прутья далее укладываются блоки.

Укрепление проема – процесс, требующий определенных знаний и навыков

Чтобы обеспечить надежность и долговечность конструкции, важно правильно выполнить расчеты и последовательно произвести описанные действия

Металлический уголок

Кладка перемычек: в – арочной; г – швы кладки; 1 – направление опорной плоскости; 2 – замковый кирпич; 3 – шнур; 4 – шаблон-угольник.

Для сооружения перекрытий над окнами строители рекомендуют также использовать металлические уголки. При этом толщина полки не должна превышать 8 мм. Что касается размера уголка, то этот показатель должен равняться 100 мм х 100 м. Однако перед использованием такой конструкции ее потребуется прогрунтовать.

Монтируется это изделие на кирпичную кладку так, чтобы оно не выходило за пределы четвертей внутрь стены. Вверху оконного проема потребуется также сделать четверть. В этих целях необходимо поднять бетонные перемычки на 4-5 см выше используемого уголка. При этом четверть обязана располагаться в одной вертикальной плоскости с иными аналогичными конструкциями. Но в такой ситуации кирпичи, используемые для лицевой кладки, перекроют оконный проем, выступая при этом из плоскости. Чтобы этого не произошло, лицевые кирпичи режутся при помощи алмазного круга. Таким образом они уменьшаются в ширине, что позволит выложить ровный ряд.

Для проведения подобных работ потребуются следующие инструменты:

https://youtube.com/watch?v=MZ4u7NFzCxo

Монтаж железобетонных перемычек — Каменщик-инфо

При строительстве используются сборные жби изделия, которые производятся на специализированных заводах и монтируются непосредственно на объекте. Для перекрытия оконных и дверных проемов применяют сборные железобетонные перемычки.

Перемычки по конструкции делятся на несущие и ненесущие.

Несущие перемычки — кроме массы кладки над ней, несут нагрузку от перекрытий, опирающихся на эти участки кладки.

Ненесущие перемычки — несут нагрузку только от собственного веса и участков кладки, расположенных над ними.

Стандартные виды и размеры сечений перемычек изготавливаемых на ЖБИ.

ПБ — перемычки брусковые, шириной до 250 мм включительно.

ПП — перемычки плитные, шириной более 250 мм.

ПГ — Г-образные перемычки балочные, с четвертью для опирания или примыкания плит перекрытий.

ПФ — перемычки фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более, шириной более 250 мм.

Для маркировки ж/б перемычек используются цифровые и буквенные обозначения.

Например, марка перемычки 5ПБ27-37 расшифровывается:

5 — порядковый номер поперечного сечения — 250х220;

ПБ — тип железобетонной перемычки — брусковая;

27 — длина перемычки в дм с округлением — 2720 мм;

37 — расчётная нагрузка перемычки с учётом собственного веса — 37,3 кН/м, с округлением.

При изготовления железобетонных перемычек используют тяжёлую бетонная смесь М250 и арматурные закладные изделия 0,4-0,6 см.

Перекрытие проёмов железобетонными перемычками

Укладку перемычек ведут по завершении кладки на уровне проектных отметок. Перед монтажом уровнем проверяют опоры в местах укладки и расстилают раствор. Рядовые (ненесущие) перемычки пролетом до 2 м каменщики могут укладывать вручную а тяжелые несущие перемычки стропуют за монтажные петли и устанавливают краном. Правильность укладки проверяют нивелиром либо уровнем.

При монтаже нужно укладывать перемычки только в определенном положении, поскольку несущая способность может различаться в зависимости от количества и места расположения арматуры.

Глубина опирания жби перемычки

— в несущих стенах — не менее 250 мм (усиленные перемычки со стороны опирания перекрытия) — в самонесущих — не менее 120 мм.

Для повышения прочности при необходимости, швы кладки под опорами перемычек армируют сеткой.

Чтобы закрыть всю ширину проёма кладки, перемычки собираются из нескольких элементов, при этом боковые поверхности перемычек не должны выступать из плоскости стены.

Транспортировка и хранение жби перемычек

При транспортировке перемычки укладываются в рабочем положении, продольная ось перемычек должна совпадать с направлением движения транспорта. Между рядами перемычек необходимо использовать подкладки, толщиной не менее 25 мм и штабеля перемычек не превышающие двух метров в высоту.

Варианты открывания штульповых окон и дверей

Открываться штульповые двери могут как внутрь помещения, так и наружу.

Наружное открывание возможно только для дверей с Т-образной створкой, в остальных случаях открывание будет внутрь помещения (внутреннее), которое будет «съедать» пространство вокруг дверей.

Иногда, в целях экономии места в помещении, штульповые двери изготавливают из обычной Z-образной створки и монтируют открыванием наружу. В этом случае дверь потеряет свою безопасность, так как штапики у дверей будут с внешней стороны, их легко могут вытащить «непрошенные» гости.

Штульповые окна, как и обычные, всегда должны открываться внутрь помещения – так их удобно открывать и безопасно мыть.

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.
Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):

  • при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
  • при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:

  • подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
  • при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
  • на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.
Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

  • стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
  • минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
  • уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
  • металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Важно!Если предполагается выполнять оштукатуривание газобетонного строения, то металлические перемычки из уголков нужно оборачивать специальной штукатурной сеткой.

Как утеплить перемычки над окнами своими руками

Но бетонные перемычки обладают слишком низкой теплоизоляцией. Вся такая балка представляет собой сплошной «мостик холода», из-за которого теплопотери помещения заметно увеличиваются. Если владелец хочет снизить затраты на отопление, перемычки над окнами ему придется тщательно утеплять.

Обычно такое мероприятие проводится снаружи, поскольку при внутреннем утеплении появляется опасность возникновения конденсата и, как следствие, грибка под утеплителем. Но и вариант с внутренней теплоизоляцией тоже возможен.

1. Как утеплить оконные перемычки снаружи

Дешевле всего обойдется утепление при помощи пенопласта. Подобные работы могут быть выполнены за 3 этапа. Сначала подготавливается основание, по которому укладывается теплоизолятор, а затем выполняется финишная отделка при помощи штукатурки или иных материалов.

На первом этапе перемычка и области рядом с ней избавляются от загрязнений. Если обнаруживаются внушительные щели, в них помещается монтажная пена. Небольшие трещины удастся устранить с помощью клея уже при закреплении утеплителя. В роли самого теплоизоляционного материала могут выступить пенопласт или пеноплекс. Второй считается более практичным теплоизолятором.

Плита утеплитель обрезается таким образом, чтобы ее размеров было достаточно для закрепления на перемычку. Но при этом желательно захватить еще и окружающее пространство. Сначала теплоизоляционный материал приклеивается к поверхности, после чего в нем выполняется отверстие, в которое помещается дюбель. Остающиеся швы закрываются клеем или запениваются.

Когда клей высохнет, утеплитель нужно защитить от осадков и ультрафиолета. Поэтому его покрывают декоративной штукатуркой. Она позволит дополнительно украсить оконный проем и выступит в качестве своеобразного наличника. Вместо штукатурки иногда используют панели ПВХ и прочие материалы.

2. Как утеплить оконную перемычку изнутри

В большинстве случаев потребность в дополнительной теплоизоляции перемычек из бетона возникает в домах из кирпича и газобетона. При внутреннем утеплении могут возникнуть некоторые сложности. Например, из-за смещения точки росы под утеплитель станет попадать конденсат. Поэтому к внутренней теплоизоляции прибегают нечасто. Если владелец все-таки решил ее выполнить, ему можно выбрать пеноплекс или минеральную вату. Вторую при работах дополнительно нужно защищать от влаги, используя для этого гидроизоляционную пленку.

Как утеплить перемычки над дверью

Подобная работа не всегда оказывается актуальной, поскольку во многих домах входная дверь ведет на веранду или крытое крыльцо. Но если потребность в утеплении дверной перемычки возникает, используют те же самые методы, что были описаны выше. Также подобные мероприятия нужны, если речь идет об обустройстве квартиры.

Ошибки при утеплении пластиковых окон

Зачастую владельцы не могут выбрать подходящую толщину пены, которая находится между оконным проемом и рамой. Отсутствие пены или наличие ее слоя толщиной более 5 см недопустимы. Но намного важнее, чтобы пена была не просто прикрыта наличниками, а еще и защищена утеплителем.

Раму от утеплителя можно хорошо отделить с помощью гибких прокладок. Благодаря слою герметика получится снизить риск возникновения щелей впоследствии. Кроме того, желательно изначально устанавливать окна с многокамерными стеклопакетами, поскольку однокамерные не обеспечивают достаточной теплоизоляции.

Следуя этим советам, любой владелец добьется качественного утепления оконной перемычки. Благодаря правильно выполненным мероприятиям удастся получить прекрасный эффект и обеспечить экономию теплоносителя

Поэтому подобным вопросам необходимо уделять достаточное внимание

Главной задачей оконных систем является защита от погодных условий, сохранение тепла в доме. От правильной установки окон зависит безопасность и долговечность.

Так как газобетон очень легко пилится, то с помощью специального уголка можно легко получить идеально ровный оконный проем.

Газобетонные кладки над окном испытывают большую нагрузку не только во время строительства здания, но и в течение дальнейшей эксплуатации.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
