Как увеличить площадь алюминиевого радиатора отопления, не покупая новый

Потери тепла через трубы

В городской квартире все просто: и стояки, и подводка к отопительным приборам, и сами приборы находятся в обогреваемом помещении. Какой смысл переживать из-за того, сколько тепла рассеивает стояк, если оно служит той же цели — отоплению?

Однако уже в подъездах многоквартирных домов, в подвалах и в части складских помещений ситуация в корне иная. Обогреть нужно одно помещение, а подвести к нему теплоноситель через другое. Отсюда — попытки минимизировать теплоотдачу труб, по которым горячая вода поступает в батареи.

Теплоизоляция

Самый очевидный способ того, как может быть уменьшена теплоотдача трубы стальной — теплоизоляция этой трубы. Еще двадцать лет назад способов для этого было два: рекомендованный нормативной документацией (утепление стекловатой с обмоткой негорючей тканью; еще раньше внешнюю изоляцию вообще выполняли твердой с использованием гипсового или цементного раствора) и реалистичный: трубы просто заматывались тряпьем.

Сейчас появилась масса вполне адекватных способов ограничить потери тепла: тут и пенопластовые накладки на трубы, и разрезные оболочки из вспененного полиэтилена, и минеральная вата.

При строительстве новых домов эти материалы активно применяются; однако в жилищно-коммунальной системе ограниченность, вежливо говоря, бюджета приводит к тому, что трубы в подвалах по-прежнему просто заматывают сса… гм, рваными тряпками.

Плюсы алюминиевых радиаторов отопления

У таких устройств имеется большое количество положительных качеств:

1. Небольшой размер и высокая теплоотдача.
2. Легко переносить и самостоятельно производить монтаж.
3. Способность нагреваться за небольшое количество времени.
4. Оптимальное соотношение цены и мощности.
5. Идеальный внешний вид (благодаря порошковому покрытию).
6. Алюминиевые радиаторы нагреваются конвекционным способом, поэтому между секциями не собирается пыль.

Данный вид радиаторов лучше использовать в частных домах или коттеджах, так как в квартирах с центральным отоплением происходят частые скачки давления, да и вода может быть не лучшего качества. Это может значительно ухудшить работу оборудования.

Размещение приборов отопления

Имеет большое значение не только то, как соединить радиаторы отопления между собой, но и правильное их расположение по отношению к строительным конструкциям. Традиционно отопительные приборы устанавливаются вдоль стен помещений и локально под окнами, чтобы снизить проникновения потоков холодного воздуха в самом уязвимом месте.

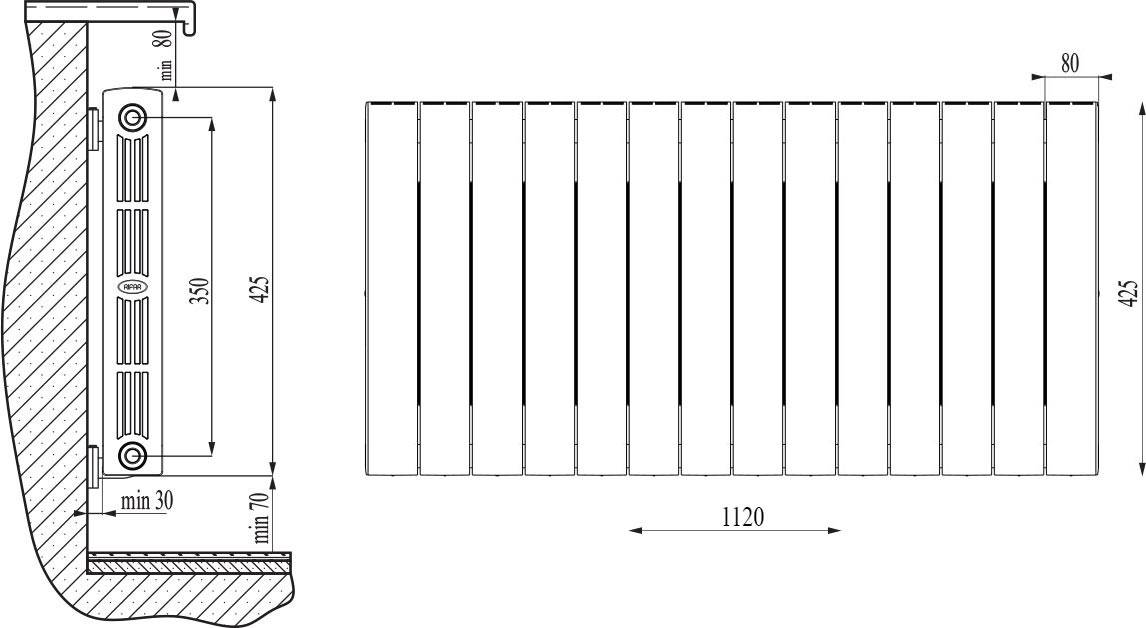

На это в СНиП по установке теплового оборудования есть четкая инструкция:

• Зазор между полом и нижней частью батареи не должен быть менее 120 мм. При уменьшении расстояния от прибора до пола распределение теплового потока будет неравномерным;
• Расстояние от тыльной поверхности до стены, на которую крепится радиатор, должно быть от 30 до 50 мм, иначе будет нарушаться его теплоотдача;
• Промежуток от верхнего края отопительного прибора до подоконника выдерживается в пределах 100-120 мм (не меньше). В противном случае может затрудняться передвижение тепловых масс, что ослабит прогрев помещения.

Биметаллические отопительные приборы

Чтобы понять, как соединить между собой биметаллические радиаторы, нужно знать, что они практически все подходят под любой вид соединения:

• Имеют четыре точки возможного подключения – две верхние и две нижние;
• Укомплектованы заглушками и краном Маевского, через который можно стравить собравшийся в отопительной системе воздух;

Наиболее эффективным для биметаллических батарей считается диагональное подключение, особенно если речь идет о большом количестве секций в приборе. Хотя очень широкие батареи, укомплектованные десятью и более секций нежелательно применять.

Совет! Лучше обдумать вопрос, как правильно подсоединить два радиатора отопления 7-8 секционных вместо одного прибора из 14 или 16 секций. Это будет намного проще в монтаже и удобней в уходе.

Еще один вопрос — как соединить секции биметаллического радиатора может возникнуть при перегруппировке секций отопительного прибора в различных ситуациях:

Еще важно и место, куда вы планируете установить отопительный прибор

• В процессе создания новых сетей отопления;
• При необходимости замены вышедшего из строя радиатора на новый – биметаллический;
• В случае недогрева можно нарастить батарею, присоединив дополнительные секции.

Алюминиевые батареи

Интересно! По большому счету следует заметить, что диагональное подключение отличный вариант для любого типа батарей. Не знаете, как соединить алюминиевые радиаторы между собой. подключайте диагонально, не прогадаете!

Для отопительных сетей закрытого типа в частных домах целесообразно устанавливать алюминиевые батареи, так как здесь проще обеспечить надлежащую водоподготовку перед заполнением системы. А их стоимость гораздо ниже, чем у биметаллических приборов.

Безусловно, со временем, передвигаясь по радиаторам, теплоноситель охлаждается

Конечно, придется постараться, перед тем, как соединить секции алюминиевого радиатора для перегруппировки.

Совет! Не спешите снимать фабричную упаковку (пленку) с установленных отопительных приборов до окончания отделочных работ в помещении. Это оградит покрытие радиаторов от повреждений и загрязнения.

https://youtube.com/watch?v=y9a35JHa0TM

Сам рабочий процесс не занимает много времени, вам не потребуется какой-либо специальный навык или дорогостоящее оборудование, все необходимые инструменты вы сможете приобрести в любом строительном магазине. И не забывайте, соединение прослужит вам долго и без хлопот только лишь в том случае, если вы использовали в работе качественные материалы и следовали всем правилам установки отопительной системы.

Мы говорим именно о том, что указано на данном рисунке

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Что делать если не греют батареи

Количество секций

Первое что стоит сделать – это посчитать достаточно ли секций радиаторов на вашу комнату. Если их недостаточно, то выход только один – выбрать необходимые радиаторы отопления и добавить несколько секций к батарее.

Стандартный способ расчета количества радиаторов отопления:
16кв.м. х 100Вт / 200Вт = 8
где 16 – площадь помещения,
100Вт – нормативная тепловая мощность на 1м²,
200Вт – примерная мощность одной секции радиатора (можно посмотреть по паспорту),
8 – необходимое количество секций радиатора отопления

Проверка регулятора

Если ваша батарея оборудована регулятором мощности, то стоит проверить, на какую температуру он включен. Весной нет необходимости сильно обогревать помещение и, возможно, регулятор стоит на недостаточной сейчас температуре.

Воздушная пробка

Проверьте температуру поверхности самой батареи, если она сильно нагрета в одном месте, а в другом едва теплая, то, скорее всего, хорошему прогреву мешает воздушная пробка.

Еще один симптом воздушной пробки – непонятный шум, бульканье. У современных батарей есть специальный клапан для спуска воздуха (кран Маевского) он расположен вверху батареи и открывается с помощью плоской отвертки. Достаточно просто немного открутить кран, до звука выхода воздуха, подождать пока весь воздух выйдет и не пойдет вода, а затем закрутить кран.
Не забудьте подставить что-нибудь для сбора воды. Если сами не рискуете или не нашли у своей батареи подобный клапан, то вызывайте сантехника.

Чистка радиатора

Качественной работе батареи очень сильно мешает пыль и грязь. Очистить ее снаружи вы сможете и сами. Лучше снять старый слой краски, если этих слоев несколько, то процедура обязательна, и покрасить специальной термоустойчивой краской, желательно темного (черного) цвета. Почистить батарею изнутри может только сантехник с помощью специального оборудования.

Декоративный кожух

Декоративный экран (кожух) урегулирует и увеличит теплоотдачу. Более того, на данный момент выбор экранов широкий они непросто подойдут, а и украсят любой интерьер. Но нужно внимательно отнестись к материалу, из которого он сделан. Экран из дерева или пластика не даст желаемого эффекта и, наоборот, не пропустит часть тепла в комнату. Для того чтобы в комнате потеплело, экран нужно выбирать из алюминия, он будет прекрасно проводить тепло.

Маленькие хитрости для увеличения температуры отдачи батарей отопления

К батарее необходим свободный доступ воздуха, уберите все, что его загораживает, в том числе и шторы, можно просто поднять их на подоконник. Помочь движению воздуха сможет обыкновенный вентилятор. Расположите его так, чтобы поток шел мимо батареи. Таким образом, теплый воздух будет быстрее попадать вглубь помещения, а холодный – ближе к батарее.

Часть тепла поглощает стена за батареей, чтобы этого избежать, нужно изолировать этот участок. В качестве изоляции может послужить гофрированный картон и алюминиевая фольга. Прикрепите эту конструкцию картоном к стене, а фольгой к батарее. Отражение тепла будет просто отличное.

Необязательно использовать подручные средства, есть более качественные, удобные решения для теплоизоляции. Современные материалы, такие как полирекс, пенофол или изолон, замечательно изолируют, и с одной стороны имеют самоклеящуюся поверхность, что, естественно, облегчит их монтаж.

Обратите внимание. После наклеивания утеплителя расстояние между батареей и стеной не должно быть меньше двух сантиметров, иначе воздух не будет циркулировать и теплее не станет

При недостаточном расстоянии можно просто наклеить фольгу, лучше сохранить расстояние и не рисковать, наклеивая толстый слой изоляции.

Батареи могут плохо греть если они установлены так, что зазор между ними и стеной изначально меньше двух сантиметров, в таком случае стоит задуматься об их реконструкции, так как половина тепла будет уходит в стену и никак не сможет попасть внутрь комнаты.

Применение технических решений может в принципе снять необходимость установки новых батарей. Благодаря этим небольшим хитростям можно просто поднять температуру на несколько градусов, если вам этого недостаточно, то конечно стоит подумать о замене батарей и о внешней теплоизоляции.
опубликовано

25 мар 2013, 17:25

Хотелось бы узнать такую информацию. Есть обычная 9-этажка, отопление – от радиаторов, розлив – сверху. Но на среднем этаже (5ый, 4-ый) – холодно уже, тепла недостаточно. Если в квартире на среднем этаже нарастить радиаторы (добавить секций или заменить на более длинный), будет теплее?

Способы монтажа отопительного оборудования

Присоединение всех элементов отопительной конструкции может осуществляться по-разному. По способу монтажа к магистрали радиаторные системы отопления могут быть:

Вертикальная система имеет подключение снизу вверх. К одному стояку проводятся элементы отопления всех этажей в здании. Такой способ эффективен, но дорог.

Горизонтальная система применяется в зданиях, имеющих один этаж. Помещение обычно имеет большую площадь, поэтому конструкция отопления должна быть сложной. Подключение радиаторов происходит по горизонтальной траектории. Разводку стояков помещают в коридоре или подъезде.

Конструкция приборов

Алюминиевые панели отопления состоят из секций, которые изготавливаются из сплавов металла с примесями кремниевых добавок. Такой состав делает прибор намного прочнее к механическим повреждениям и воздействию горячих температур. Металлический сплав не подвержен коррозийным разрушениям. Часто для усиления защиты внутренней поверхности от воздействия отопительной жидкости используется тончайшее полимерное покрытие примерно в 50 мкм.

Радиаторные панели выпускаются обычно в стандартном белом цвете. При желании их можно перекрасить эмалью, выдерживающей воздействие высоких температур. Часто на приборы наносят оригинальное фотоизображение.

Достоинства алюминиевых приборов отопления

Растущая популярность приборов обусловлена рядом преимуществ их использования в устройстве системы отопления:

• компактны, занимают мало места;
• высокая теплоотдача;
• легкий вес (не затрудняет транспортировку, установку и подключение приборов);
• быстрый нагрев теплоносителем оборудования;
• конвекционный способ обогрева препятствует накоплению пылевых отложений между секциями;
• выгодное соотношение цены и качества;
• привлекательный внешний вид;
• возможность подобрать на заказ радиатор любого дизайна;
• секции покрываются порошковым напылением, которое предотвращает появление коррозии.

Недостатки

Данные приборы, несмотря на все их положительные эксплуатационные качества, имеют свои недостатки. Некачественный теплоноситель и гидроудары, возникающие в результате повышения давления внутри системы отопления, могут привести к поломке и прорыву радиатора. Также низкое качество жидкости вызывает коррозию металла.

Часто оборудование соединяют с трубами из металлов, являющихся антагонистами алюминию, — медь и сталь. Их взаимодействие провоцирует образование ржавчины. Чтобы этого избежать, специалисты рекомендуют при установке в помещении алюминиевых радиаторов использовать проходные пробки из хромированных и никелированных металлов.

Однотрубная система, нижний способ

1. На стояке, как можно ближе к полу последовательно монтируются два тройника, на оба устанавливаются запорные приспособления.
2. От крана подающей стороны трубы по полу или нижней части стены прокладывается отвод до ближнего нижнего входа отопителя.
3. Как можно ближе к отводу подачи проводится соединение дальнего нижнего отверстия секций с вентилем обратного течения.

Три предыдущие методы приемлемы только при условии небольшой удаленности от подающего трубопровода. По этой причине профессионалы используют их для решения вопроса как подключить радиатор отопления в квартире, где стояки проходят по каждой комнате.

Подготовительные работы

Перед наращиванием батареи следует не только произвести расчеты, но и приобрести необходимые инструменты

Это особенно важно, если всю работу предстоит проделывать самостоятельно. Для качественной работы потребуются:

• ключ для трубы;
• радиаторный ключ;
• специальные ниппели (должны идти в комплекте с секцией батареи);
• заглушки с левой и правой резьбой;
• прокладки, устанавливаемые между секциями;
• наждачное полотно;
• прокладки из паронита.

Когда инструменты под рукой, можно приступать к подготовительным работам.

• Первым делом, снимается радиатор, к которому будет наращиваться секция. Для этого закрывается подача теплоносителя в систему, и батарея отсоединяется от трубы.

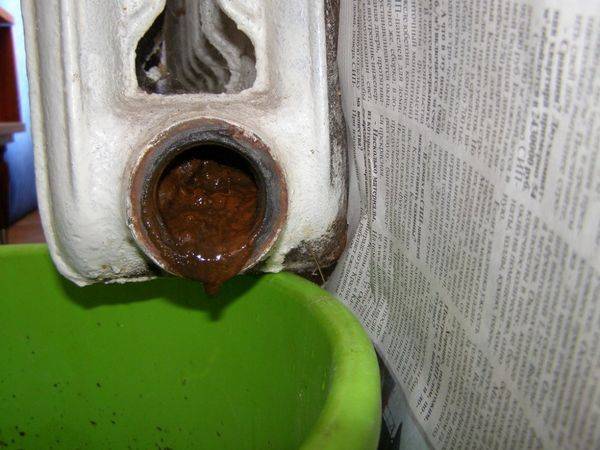

• Снятый радиатор нужно тщательно вымыть от пыли и проверить на наличие загрязнения внутри. Хотя нержавеющей стали не страшен показатель кислотности воды, сердечник «не застрахован» от оседания на его стенках мусора и накипи. Их следует удалить, промыв радиатор специальным средством.
• Проверить места соединений на целостность и качество резьбы. Бывает, что на стыках образуются наросты, поэтому нужно каждое отверстие с резьбой обработать наждачной бумагой.

После того, как старая батарея была вычищена, ее нужно положить на заранее подготовленную ровную поверхность

Это важно, так как соединить биметаллические радиаторы между собой нужно без перекосов, даже самых незначительных. Малозаметные вначале, они могут привести в дальнейшем к серьезной аварии

Только после проведения подготовки, можно приступать к наращиванию новых секций.Перед наращиванием секционных батарей необходимо приготовить следующий инструмент:

• трубный и радиаторный ключ;
• ниппели и прокладки для секций в комплекте;
• резьбовые заглушки.

Очищенный радиатор укладывают на ровную поверхность. Все дальнейшие операции выполняют в этом положении, чтобы исключить возможные перекосы.Для соединения лучше всего использовать паронитовые прокладки, которые обеспечат прочность и долговечность конструкции. Проверяют резьбы на наличие сколов и повреждений.

Плохо греют

Если батареи стали холоднее, при том, что котел работает на полную мощность, искать проблему придется именно со стороны радиаторов.

Однако прежде всего следует обратить внимание на показания манометра перед и после фильтра, на работу циркуляционного насоса, а также настройки терморегуляторов, установленных по контуру. Если с этими узлами все нормально, то остается проблема лишь с теплообменниками

Есть несколько причин, по которым алюминиевые батареи плохо греют:

• Завоздушивание радиатора;
• Батарея замусорена;
• Изначально ошибка в подключении.

Последствия по всем причинам одно и то же – прерывается нормальный ток теплоносителя и, естественно, отсутствие теплообмена.

Грешить на радиатор следует в том случае, если холодными стали лишь несколько теплообменников в доме, в то время как остальные продолжают функционировать нормально.

Улучшение циркуляции воздуха

Как многие знают, в основе работы радиатора заложены процессы конвекции и излучения. Конвекция основана на простом законе физики: тёплый воздух имеет меньшую плотность и поднимается вверх. Теплообмен излучением осуществляется посредством электромагнитных волн в инфракрасном диапазоне. Соотношение этих двух видов теплообмена будет очень сильно зависеть от вида источника тепла. Но для простоты пояснения скажем, что в обычном водяном радиаторе преобладает конвекция.

Процессы теплообмена в водяном радиаторе

То есть теоретически, установив за радиатором средства принудительной циркуляции, можно добиться лучшего смешения конвективных потоков в помещении, тем самым используя выделяемое батареей тепло более эффективно. В сочетании с предыдущим пунктом (экран-отражатель) радиатор будет работать более «качественно».

Многие домашние мастера приспосабливают для этих целей обычные компьютерные кулеры

Вывод: эффективно, но требует идеальных условий эксплуатации.

Как произвести расчет радиаторов отопления частного дома?

Для правильного проведения расчета площади радиатора учитывают:

• размеры помещения, которое планируется отапливать. Причем следует высчитывать данные для каждой комнаты индивидуально;
• материал, из которого изготовлена батарея;
• мощность одной секции (указывается производителем), их максимально допустимое количество.

Секционными бывают радиаторы:

• алюминиевые (мощность 1 секции у них составляет примерно 200 Вт);
• биметаллические (примерная мощность – 150-180 Вт).

Очень точный результат дает расчет секций радиаторов отопления по площади помещения. По стандартам считается, что вполне достаточно 100 Вт на 1 Исходя из этого, вычисление делается по формуле:

Q=S×100, где Q – нужная теплоотдача, а S – площадь комнаты.

Узнать, сколько секций придется приобрести, поможет следующая формула:

N=Q/Qус, где N – необходимое количество секций батареи, а Qус – мощность одной, указанная производителем в техпаспорте.

Это очень простое вычисление применимо для комнат с высотой потолка 2,7 м. Если имеется индивидуальная высота, то более точные результаты расчета количества радиаторов поможет определить объем помещения. Здесь используется стандартный показатель – 41 Вт на 1 (для панельного дома) или 34 Вт (для кирпичного). Исходя из этого, применяется формула:

Q=S×h×40 (34), где h – высота потолка, остальные значения те же, что и в формуле выше.

Еще более достоверный результат дают вычисления, учитывающие особенности комнаты, где планируется установить радиатор. В ее основе – площадь помещения и все те же 100 Вт на :

Q= S×100×А×В×С×D×Е×F×G×H×I×J, где:

1. А – количество стен, выходящих на улицу: одна – коэффициент 1; две – 1,2; три – 1,3; четыре – 1,4.
2. В – расположение комнаты относительно сторон света: север или восток – 1,1; юг или запад – 1.
3. С – уровень утепления стен: средний (два кирпича или поверхностное) – 1; без утеплителя – 1,27; высокий – 0,85.
4. D – климатические особенности местности по данным самой холодной декады января: -35°С и ниже – 1,5; от -25 до -35 – 1,3; до -20 – 1,1; не ниже -15 – 0,9; не ниже -10 – 0,7.
5. Е – высота потолков: до 2,7 м – 1; 2,8-3 – 1,05; 3,1-3,5 – 1,1; 3,6-4 – 1,15; более 4,1 м – 1,2.
6. F – наличие помещения сверху, его тип: чердак без отопления – 1; утепленные кровля или чердак – 0,9; отапливаемая комната – 0,8.
7. G – тип окон: простые двойные деревянные рамы – 1,27; однокамерный стеклопакет – 1; двойной или однокамерный, заполненный аргоном – 0,85.
8. Н рассчитывается из соотношения площади окон к площади помещения: менее 0,1 – 0,8; 0,11-0,2 – 0,9; 0,21-0,3 – 1; 0,31-0,4 – 1,1; 0,41-0,5 – 1,2.
9. I – схема, по которой подключается батарея: диагональное, подача сверху, обратка снизу – 1; одностороннее, подача сверху, обратка снизу – 1,03; двустороннее, подача и обратка снизу – 1,13; диагональное, подача снизу, обратка сверху – 1,25; одностороннее, подача снизу, обратка сверху – 1,28; одностороннее, подача и обратка снизу – 1,28.
10. J зависит от того, насколько свободно нагретый воздух от батареи циркулирует: радиатор открыт со всех сторон – 0,9; над ним подоконник – 1; сверху стеновая ниша – 1,07; сверху подоконник, а с фронтальной стороны частично декоративный кожух – 1,12; полностью в декоративном кожухе – 1,2.

Благодаря этому, более сложному, вычислению и правильно подставленным в формулу коэффициентам, получится наиболее точный расчет мощности радиатора, когда все нюансы комнаты будут учтены. Чтобы узнать, сколько секций понадобится, останется лишь разделить полученное значение на мощность одной, которую указывает производитель.

Для того чтобы не приходилось производить все вычисления на бумажке, сейчас в интернете можно провести расчет радиаторов калькулятором, позволяющим просто прописать свои значения и получить точный результат. Расчет радиаторов отопления по площади

Наращивание – как нарастить радиаторы правильно

Соединение секций биметаллических радиаторов осуществляется в следующей последовательности операций:

Снятый радиатор устанавливают на ровное основание, а напротив него кладут дополнительную секцию
Следует взять во внимание, что одна из ее сторон оснащена правой резьбой, а вторая — левой. Потом нужно взять ниппель, спозиционировав его таким образом, чтобы добиться совпадения резьбы на соединяемых секциях
Далее его накручивают на левый торец батареи на один виток резьбы. По завершению процедуры аналогичным образом поступают с элементом для нижней части радиатора.
После этого секции, приготовленные для соединения, плотно приставляются другу ко другу. Между ними прокладывают уплотнитель, измерив расстояние до ниппеля (для этого понадобится радиаторный ключ). Его вставляют на измеренную длину в специальную нишу на обратном торце радиатора

Для того, чтобы прокрутить радиаторный ключ, используется трубный.
Закручивая ниппель, важно добиться того, чтобы он одновременно погружался внутрь противоположных батарейных секций. По завершению этой процедуры с помощью радиаторного ключа делается три полных оборота

Это способствует тому, чтобы ниппель был зафиксирован максимально плотно.
На следующем этапе радиаторный ключ перемещают на другую сторону обогревающего прибора. Процедура навинчивания реализуется в том же порядке, что и с нижней частью. Важное условие: в конце процесса коммутируемые секции должны стоять максимально плотно.
В завершении проводится установка на батарею боковых пробок и паронитовых прокладок. Для этих целей понадобится трубный ключ. Важно добиться максимально прочного их завинчивания для создания хорошей герметичности. Это станет гарантией того, что на стыке не будет просачиваться вода. Это последняя операция в наращивании батареи системы отопления.

Общие правила улучшения теплоотдачи радиаторов отопления

Для того чтобы в будущем не сталкиваться с уменьшением теплоотдачи батарей, стоит об этом подумать ещё на этапе монтажа радиаторов. Основными правилами являются:

• обязательное утепление стены за радиатором, возможная установка стального экрана;
• установка биметаллических батарей взамен чугунных;
• монтаж кранов на входе и выходе радиатора (это позволит при необходимости самостоятельно промыть секции или добавить дополнительные без отключения и слива всей системы).

Если соблюдать эти нехитрые правила при монтаже, впоследствии будет намного проще увеличить температуру в помещении без обращения за помощью к специалистам. А это дополнительная экономия семейного бюджета.

Не очень удачное решение:решётка перекрывает путь теплу, а подоконник добавляет проблем с конвекцией

Результаты и выводы.

1. Мне удалось повысить температуру воздуха в комнате на целых 6ºС, а в экстремальном режиме работы вентиляторов даже на 9ºС, что подтвердило предположение о том, что повысить теплоотдачу батареи центрального отопления можно, даже при такой низкой температуре теплоносителя.
2. При использовании обычного бытового вентилятора без регулятора оборотов, в комнате становится слишком шумно. Однако если использовать накопленное комнатой тепло, то, например, в спальне можно на ночь отключать вентилятор, а в столовой, наоборот, включать. Тогда, можно использовать вентилятор на полной мощности.
3. Если находиться в той части комнаты, где наиболее ощутимо движение воздуха, генерируемого вентилятором, то создаётся ложное ощущения снижения температуры.
4. Те, кто опасается, что вентилятор много «намотает», могут посчитать месячное потребление энергии.

   35(Ватт) * 24(часа) * 30(дней) ≈ 25(кВт*час)
