Особенности
Логично, что вертикальными называются радиаторы отопления, секции которых расположены вертикально. Однако большинство батарей имеют подобное расположение, устройства с горизонтально ориентированными секциями встречаются достаточно редко. В связи с этим правильнее в основу критерия положить форму прямоугольника, образуемого батареями.
Таким образом, вертикальными батареями называют те, что образуют, словно вытянутый по горизонтали прямоугольник. Отличительной особенностью таких систем является их ориентировка в высоту при уменьшенной ширине.
Благодаря подобному расположению удается вместить такие батареи даже в небольшое пространство, сохранив требуемый объем тепловой энергии. Системы могут располагаться практически от пола до потока, в рост человека. Распространяя инфракрасное тепловое излучение (сходное с солнечным теплом) на уровне роста человека, они обеспечивают повышенный комфорт в помещении.
Вертикальные батареи имеют множество вариантов исполнения, отличаются многообразием дизайнов и расцветок. Это позволяет не только вписать их в любое помещение, но и сделать оригинальной деталью интерьера. Такие батареи, установленные вместо привычных моделей, размещаемых под подоконником, можно не прятать, а располагать в любом удобном месте. Помимо практической, они выполняют декоративную функцию.
Выбирая вертикальные радиаторы, полезно знать и об их недостатках. При таком способе обогревания нарушаются принципы конвекции, а потому под потолком скапливается теплый воздух, что нерационально. А при интенсивной работе батарей этот теплый воздух становится причиной неблагоприятного микроклимата. Кроме того, во внутренних каналах вертикальных батарей возрастает вероятность образования воздушных пробок.
Наконец, монтаж подобной системы более трудоемкий. Даже небольшое отклонение по вертикали будет заметным и нарушит эстетику. Возникают сложности с подводкой труб отопительного контура. В данном случае придется отказаться от наиболее эффективной схемы диагонального подключения. В противном случае придется вмуровывать трубы в стены, что неэстетично и небезопасно в случае аварии.
Выходом становится использование нижнего подключения, которое не является столь же эффективным и рациональным, как диагональное. Кроме того, вертикальные батареи требуют надежной мощной системы крепления.
Приемущества и недостатки
Среди достоинств, коими обладают вертикальные радиаторы отопления, хотелось бы отметить следующие.
- Приборы характеризуются компактностью и незначительными габаритами, благодаря чему их можно установить в любом удобном для вас месте; также их можно вмонтировать в нишу.
- Они имеют просто огромную цветовую гамму, массу дизайнерских вариантов исполнения – словом, они подойдут для любого дизайна, не причиняя ему никакого ущерба.
- Более того, устройство вертикального типа уже само по себе предоставляет огромные возможности в плане оформления. К примеру, если вы уберете старые радиаторы из-под окна, то сможете сделать там витражное стекло или панораму для обзора.
- Крепежные элементы также поражают своим разнообразием. Ведь они не только отлично выполняют свою прямую обязанность – фиксируют радиатор – но и могут стать дополнительным декоративным элементом.
- Обогрев осуществляется по всему помещению равномерно, благодаря чему достигается максимально комфортный микроклимат.
- Наконец, вертикальные батареи очень легко и просто устанавливать, так как они имеют незначительный вес.
Вместе с тем, у приборов есть несколько недостатков.
Высокая стоимость. В среднем, радиаторы стоят от 4500 до 18000 рублей, в зависимости от характеристик конкретной модели.
Они весьма требовательны в плане эксплуатации
Поэтому при выборе прибора обращайте внимание не только на его внешние характеристики, но и на прочность.
Обратите внимание! Покупая такой радиатор, тщательно изучите сопутствующую документацию – это поможет вам просчитать расход топлива
Обзор моделей современных радиаторов
На сегодняшний день выпуском чугунных батарей занимаются как производители России, так и стран СНГ (Украины и Беларуси). Не отстают от них и заводы Турции, Германии, США, Англии. Самыми востребованными являются чугунные радиаторы следующих компаний:
- GURATEC;
- ТомБат;
- Konner.
Производством батарей с прежним дизайном и усовершенствованными свойствами занимается . Выпускаемые изделия отвечают строгим нормам ГОСТа при разных массе и габаритах.
Наиболее дорогостоящей моделью является радиатор МС-140-500, у которого цена одной секции находится в пределах 240 р. Такой прибор имеет глубину 140 мм, номинальную мощность 160 Вт, межосевое расстояние 500 мм и емкость 1,45 л. Общий вес изделия составляет 7,1 кг.
Батарея с минимальными показателями массы (5,7 кг) и объема имеет аббревиатуру МС-110-500. Радиатор обладает средним номинальным тепловым потоком в 125 Вт и емкостью в 0,85 л. Модель батареи типа МС-90-300 наделена изготовителем низкой мощностью (всего 100 Вт) и минимальной ценой.
Производство высококачественных батарей налажено и на фирме GUARTEC, расположенной на территории Германии. Их изделия отличаются оригинальным дизайном и длительным сроком эксплуатации. Немецкая педантичность позволила им создавать на территории некоторых стран Европы (Германии, Франции, Англии) значительное количество радиаторов, пользующихся большой популярностью.
Стиль ретро, отличающий данные батареи, не помешал производителям оснастить их необходимыми характеристиками и цветовым оформлением (например, под медь, бронзу, чугун). Эти факты стали ключевыми моментами для любителей украсить интерьер подобными изделиями.
Китайская компания Konner занимается производством продукции, разработанной опытными инженерами. Их радиаторы отопления приспособлены к условиям нашей страны, имеют интересный дизайн и обладают современными характеристиками с сохранением отличного качества и высокой прочности. Работа батарей возможна как при естественной, так и принудительной подаче воды. Каждая модель характеризуется индивидуальной теплоотдачей.
Так, чугунный радиатор Konner Modern 500 имеет массу 4,75 кг, а теплоотдача одной секции равна 150 Вт. Другая модель Modern 300 обладает теплоотдачей 120 Вт и весом 3,5 кг при идентичной стоимости одного элемента в 500 р. Батареи устроены с различным межосевым расстоянием и пригодны для установки в комнатах с разной высотой подоконников.
Производители вертикальных радиаторов
Отечественные компании, к сожалению, не производят радиаторов с высотой более 90 см. Большинство дизайнерских батарей изготовляются в европейских странах, где население может себе позволить массово покупать такую дорогую продукцию. Наиболее известными производителями вертикальных радиаторов являются:
- Arbonia;
- Betatherm;
- Jaga;
- Caleido;
- Enix;
- Korado;
- Fondital;
- Global;
- Е.С.А.
Швейцарская компания Arbonia производит стальные бюджетные и эксклюзивные радиаторы. Клиенту предлагаются трубчатые батареи до 3 метров длиной, имеющие до 6 трубок в глубину и до 24 секций в ширину. Таким образом, общее количество каналов может достигать 144 штук.
Венгерский производитель Betatherm производит дизайнерские трубчатые, панельные и секционные батареи. Их передняя пластина может изготавливаться из стекла, металла или искусственного камня с нанесенным рисунком. От варианта исполнения сильно зависит конечная стоимость изделия.
Итальянские компании Caleido, Fondital и Global производят биметаллические и стальные радиаторы секционного и трубчатого типа по доступным ценам. Все модели имеют прямоугольную форму без дизайнерских изысков.
Польская компания Enix выпускает как простые, так и эксклюзивные модели секционных и трубчатых радиаторов. Изюминкой батарей является необычная форма ребер и их встроенная подсветка.
Бельгийский концерн по производству отопительных радиаторов Jaga сосредоточен исключительно на батареях изысканной формы. Их стоимость в 5-10 раз превышает цену оборудования конкурентов, но внешний вид изделий того стоит.
Галерея изображений
Фото из
Алюминиевые радиаторы желательно подключать по боковой или диагональной схеме. Так обеспечивается их равномерный нагрев

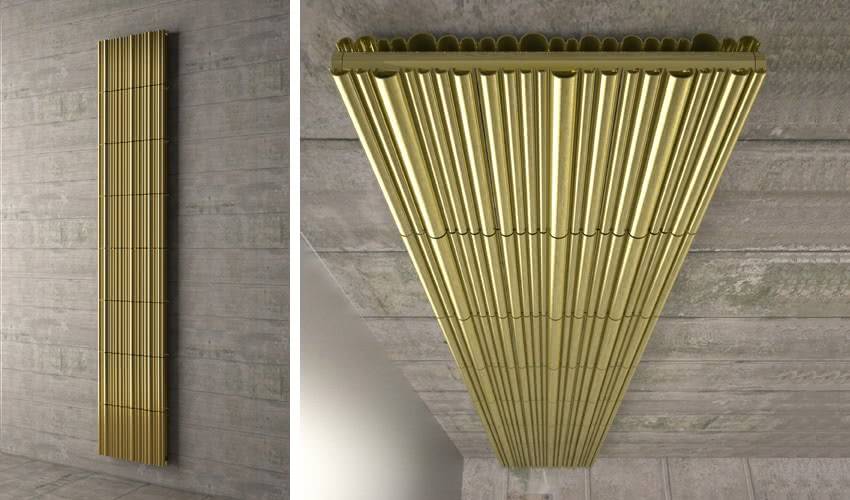

Концерн Jaga использует при изготовлении некоторых моделей радиаторов технологию 3-d печати
Мощные широкие радиаторы прекрасно вписываются в деловой стиль офисных помещений
Модель радиатора имеет зеркальную поверхность и крючки для навешивания вещей
Красочные вертикальные радиаторы подойдут для детской комнаты или гостиной, обустроенной в ярких тонах
Простые трубные вертикальные радиаторы не имеют вычурного дизайна, поэтому подойдут для комнат в стиле Hi-Tech
Панельные радиаторы производителя Korado, окрашенные в разные цвета, сделают квартиру веселой и уютной
Вертикальные радиаторы с подсветкой станут удобным вариантом ночника, особенно в детской комнате
Вертикальный радиатор компании Global
Секция отопления вертикального типа фирмы Jaga
Вертикальный радиатор компании Betatherm
Вертикальная батарея фирмы Arbonia
Секция отопления вертикального типа фирмы Caleido
Вертикальная батарея фирмы Fondital
Декоративный радиатор компании Korado
Декоративный радиатор компании Enix
Чешский производитель Korado стремиться к минимализму и предлагает клиентам недорогие панельные и секционные радиаторы. На выбор предлагается гамма из 21 цвета.
Многие турецкие радиаторы фирмы «Е.С.А.» производятся с зеркалом на передней панели и покрытием, обладающим антикоррозийными свойствами. Батареи изготавливаются на немецком оборудовании и имеют привлекательные цены.
Существуют несколько десятков других производителей вертикальных радиаторов, но они имеют ограниченный ассортимент или цену, не соответствующую уровню качества.
Лучшие известные производители и модели: характеристики и цены
Разработкой и производством занимается компания Loten с центральным офисом в Москве и представительствами в крупных региональных центрах в России и Беларуси.
Модели линейки Loten Grey V являются трубчатыми радиаторами, изготовленными из стальной прямоугольной трубы сечением 60х30 мм и толщиной 2,5 мм.
В стандартном исполнении доступны недорогие радиаторы с правым или левым боковым, а также нижним разнесённым по сторонам подключением. По индивидуальному заказу возможно соединение секций таким образом, чтобы организовать любой тип бокового или нижнего подключения.
Высота секции в модели указана в наименовании и составляет от 750 до 2000 мм (конкретная модель 1750).
Окраска в цвета линейки RAL добавляет 10% стоимости. Гарантия производителя при установке сертифицированными сервисами от 5 лет.

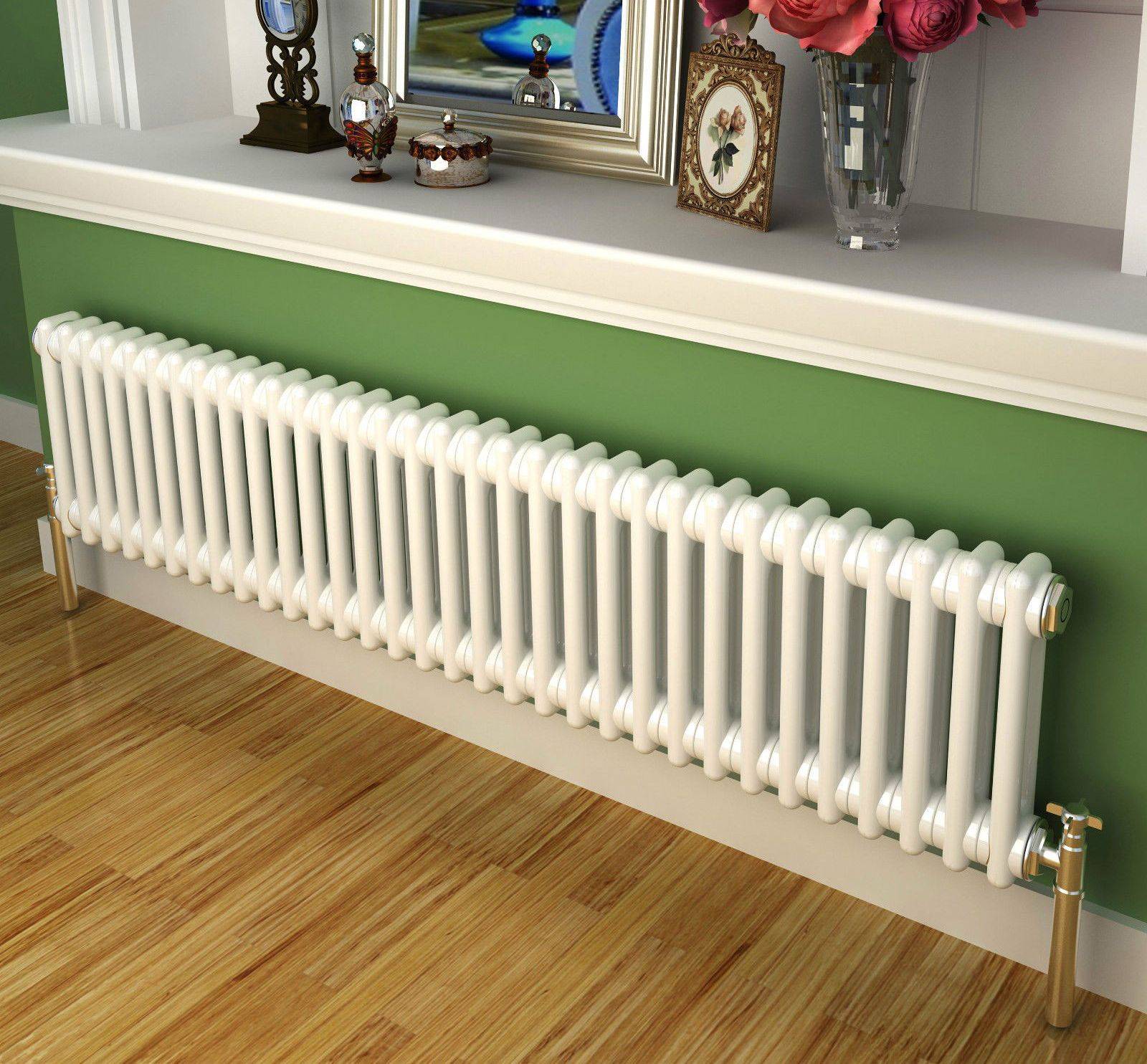

Низкие и длинные радиаторы отопления: детальный разбор Более комфортный обогрев, стильный дизайн и малый объем теплоносителя
Российская компания находится в городе Кимры Тверской области и выпускает отопительные приборы трубчатого типа.
Высота секции 1750 мм. Максимальное давление 15 атм и рабочая температура до 120 оС, позволяет использовать радиаторы в многоэтажных домах с централизованным отоплением.
Заводы международной компании находятся в Чехии, Швейцарии и Германии. Из-за этого цена на батареи находится в высоком ценовом сегменте.
Конструктивно каждая секция состоит из 2 труб, затем изделие собирают в нужном исполнении. Высота секции 1 800 мм.
Производство российской компании находится во Владимирской области.
Модель является биметаллическим радиатором, собранным из 18 секций расположенных горизонтально.
Гарантия продавца 5 лет. Радиаторы окрашены в цвета линейки RAL.
Изделия производятся екатеринбургской компанией. Продукция представляет собой радиатор из алюминиевых труб квадратного сечения 30х30 мм. Допускается установка в горизонтальной и вертикальной плоскости.
Радиатор окрашен полимерными красителями, заявленный срок службы 50 лет. Максимальная температура теплоносителя 130 оС.
В настоящее время радиаторы Purmo Vertical выпускают на заводе в Польше.
Поставкой занимается российские представительства в Москве и Санкт-Петербурге.

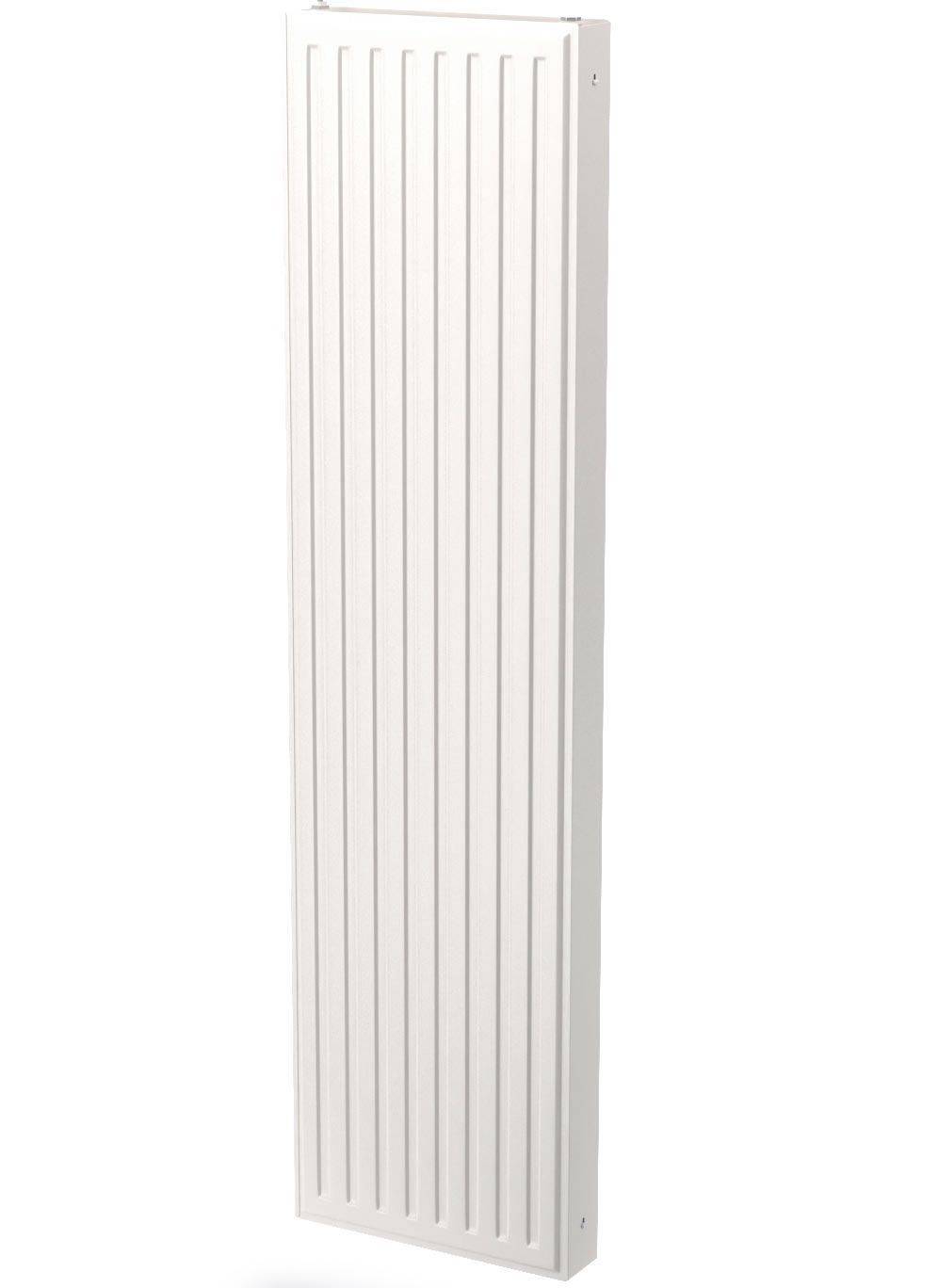

Purmo Vertical — панельный штампованный радиатор с профилированной передней панелью высотой от 1 500 до 2 300 мм и шириной от 300 до 750 мм.
Максимально разрешённое давление в системе 6 бар, что ограничивает сферу применения радиаторов частными домами.

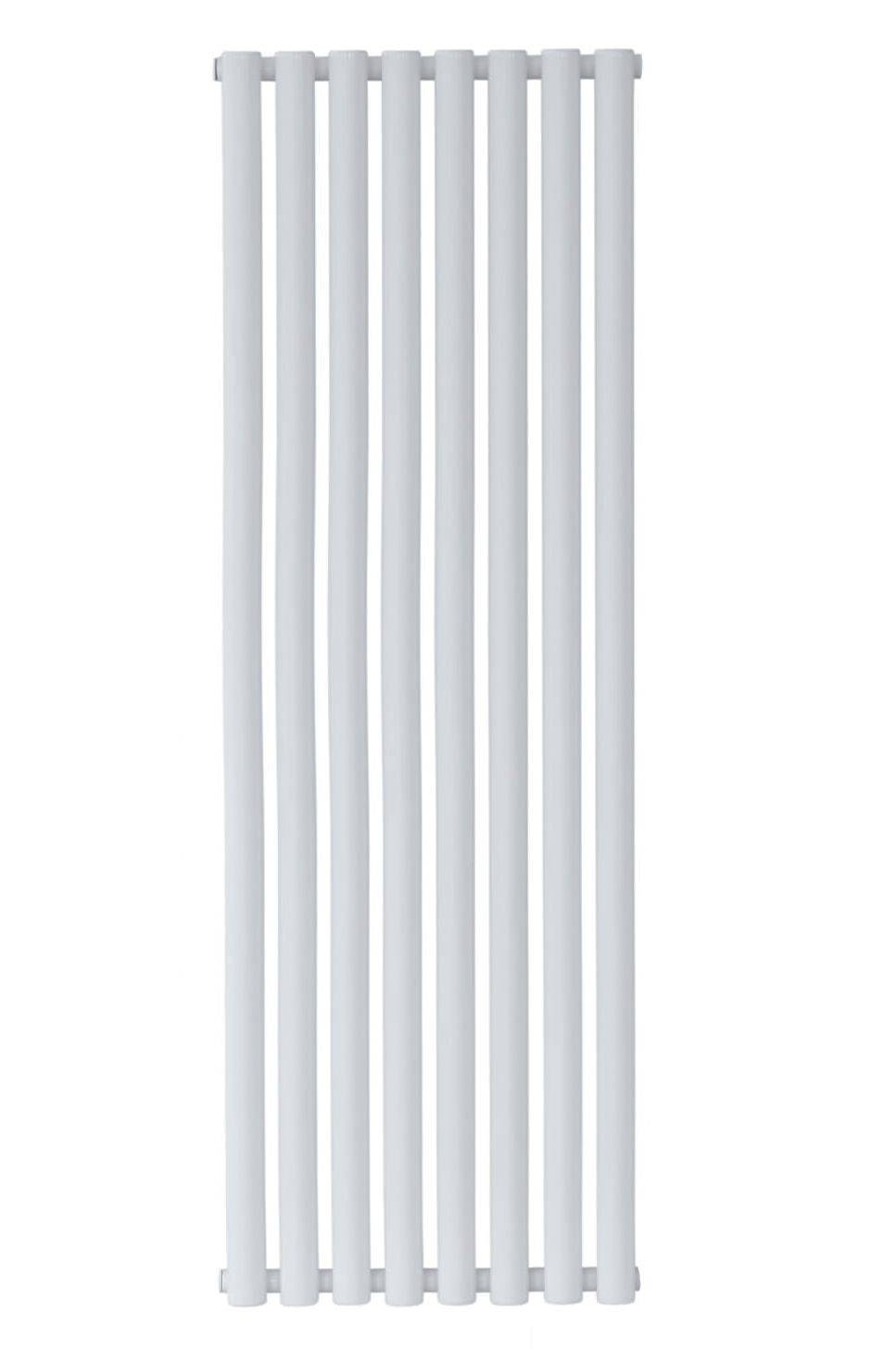

Конструктивные особенности трубчатого радиатора
Большой модельный ряд – прекрасная возможность подобрать под интерьер своего помещения подходящий отопительный прибор трубчатого образца. Они варьируются по разным параметрам:
- дизайну;
- габаритам;
- внутреннему объему;
- теплоотдаче;
- металлу изготовления;
- монтажу и типу подсоединения к системе центрального парового отопления или водяного контура частного дома.

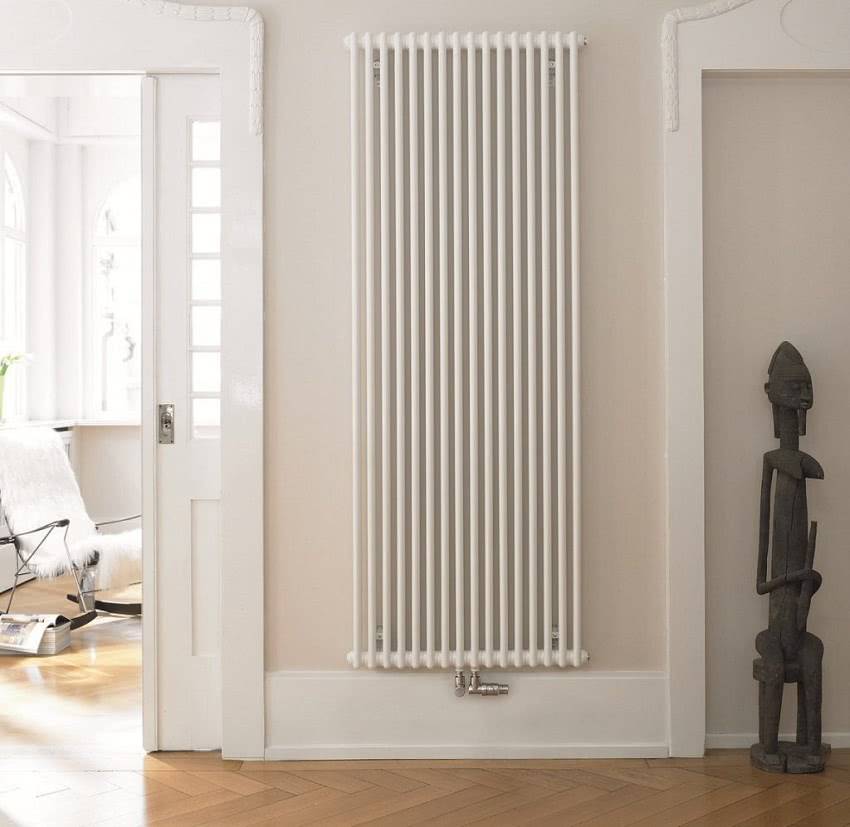

Трубчатые радиаторы изящны и элегантны
Вертикальные трубчатые радиаторы более изящны и элегантны, чем некоторые другие разновидности. По удобству эксплуатации соперничают с тепловой панелью и секционными конструкциями, зато нередко превосходят их по КПД. Они не нуждаются в дополнительном наращивании, сборке и сварке перед монтажом
Но важно правильно подобрать батарею, подходящую по тепловой мощности под метраж комнаты. Внимательно изучите техническое описание к радиатору, где должны быть указаны все параметры, в том числе возможности данной модели по обогреву на 1 м2 площади или на кубометр прогреваемого воздуха за единицу времени
Современные радиаторы вертикального типа отличаются лазерной сваркой металлических трубок. Этот шов практически незаметен внешне, он не пропускает теплоноситель даже под внушительным давлением – до 10 атмосфер, что доказано испытаниями. Положительные отклики европейских покупателей подтверждают соответствие этих моделей высшим стандартам качества. Часто их называют лучшими по продолжительности эксплуатации и теплоотдаче.
Биметаллический трубчатый радиатор отопления отлично дополняет кухню в стиле «минимализм»
По мнению большинства дизайнеров интерьеров, вертикальные трубчатые модели гармонируют не только с современной урбанистической стилистикой. Они подходят и для более умеренного дизайна – неоклассика, модерн, минимализм.
Плюсы и минусы радиаторов вертикального формата с нижним подключением
Превосходный дизайн вертикального панельного или трубчатого радиатора отопления – основное достоинство данного формата. Они превосходно вписываются в большинство современных дизайнерских концепций. Некоторые модели сложно назвать «батареей», пока не дотронешься рукой до теплой поверхности.
Отличительной особенностью таких систем является их ориентировка в высоту при уменьшенной ширине.
Вертикальные блоки устанавливают в дополнение к горизонтальному оборудованию или вместо традиционных батарей. Для них проще найти место, когда нет подоконной ниши или она недостаточно просторная для установки большого теплового блока. Они характеризуются:
- высокой тепловой отдачей;
- разнообразием по цветовому и конструктивному исполнению;
- простотой монтажа (все детали для установки в комплектации);
- экономией пространства (немного места в ширину на любой свободной стене).
Среди «минусов» можно назвать:
- необходимо больше времени на «разгон» при первичном обогреве;
- неравномерность прогревания при большой высоте и недостаточном давлении в системе;
- относительно высокая цена;
- склонность к засорению в нижней части радиатора, где и происходит подача теплоносителя.
Основной признак загрязнения – холодные радиаторы и теплые трубы, которые подведены к ним. Поскольку вся грязь скапливается внизу, периодически их приходится отсоединять, делать продувку или промывку. В верхней точке должен быть вмонтирован выпускной клапан, чтобы удалять излишки воздуха.
Благодаря подобному расположению удается вместить такие батареи даже в небольшое пространство, сохранив требуемый объем тепловой энергии.
Как выбрать?
Решающим критерием при выборе радиатора отопления является его теплоотдача. Мощность системы подбирается с учетом площади помещения, наличия и количества в нем стен, контактирующих с улицей. Учитывать следует и то, выходят ли стены на южную или северную сторону.
Для квартиры, где вероятность возникновения гидравлических ударов выше, чем в частном доме, лучше выбирать чугунные или биметаллические изделия. Для необычных интерьеров можно подобрать дизайнерские радиаторы, в то время как лаконичные батареи, имеющие хромированный цвет, впишутся практически в любой интерьер.
Если речь идет о стальных трубчатых изделиях, то предпочтение следует отдавать отечественным вариантам. Они имеют толщину стенок в 2 мм и выдерживают давление в 20 атмосфер. Зарубежные аналоги выдерживают давление лишь в 15 атмосфер при толщине стенок 1,5 мм.
Среди стальных элементов наиболее безопасными считаются трубчатые системы. Однако и они имеют уязвимые места – сварные швы. В целом, при эксплуатации радиаторов из стали рекомендуется оснащать их редукторами, позволяющими контролировать температурные показатели и постоянство давления теплоносителя.
Достоинства и недостатки
Ключевые преимущества высоких батарей:
- элегантный вид. При желании не сложно подобрать вертикальную модель оригинального исполнения, которая гармонично впишется в задуманную стилистику интерьера,
- экономия пространства. Вертикальные отопительные батареи в основном изготавливают в плоской конфигурации, модели предусматривают относительно небольшую толщину при высоте 1-3 метра,
- масштабный тепловой потенциал. Оборудование этой категории способно распространять тепловое излучение по всей высоте, что позволяет обеспечить комфортные условия пребывания в помещении,
- наличие дополнительного функционала. Модификации приборов представлены в виде элементов мебели или предметов интерьера.
Большой интерес среди поклонников оригинальных стилистических решений вызывают вертикальные батареи в качестве внутренних перегородок или декоративных панелей впечатляющего дизайна. Также достойны внимания высокие радиаторы в виде сушилки для полотенец или одежды, рамки для настенных зеркал, полок и подставок для предметов интерьера.
К недостаткам вертикальных отопительных батарей относятся:
- нерациональность конвекционного способа теплопередачи. Под потолком образуется тепловая подушка, нарушается естественная циркуляция воздушных потоков, в результате чего воздух в помещении прогревается неравномерно,
- для монтажа большинства видов вертикального оборудования требуются крепкие стены, способные выдержать вес массивной конструкции, массу теплоносителя в виде циркулирующей воды,
- высокие радиаторы сильно подвержены образованию воздушных пробок внутри системы,
- сложность установки в плане коэффициента ровности размещения на стене, так как любое отклонение от вертикали будет заметно,
- проблемы подводки труб. Затруднительно использовать диагональное подключение из-за сложности скрытого монтажа коммуникаций, так как не просто вмуровывать в стены длинные системы трубопровода. При открытом способе монтажа композиция выглядит непрезентабельно. Возможно только нижнее подключение, которое сильно уступает по эффективности диагональному варианту.
Большой минус в копилку вертикальных батарей – стоимость продукции, оборудование этой категории реализуется исключительно в дорогом сегменте в отличие от классических горизонтальных решений.
Разновидности вертикальных батарей отопления для квартиры
На сегодня стальные вертикальные трубчатые радиаторы отопления по популярности занимают лидирующие позиции. Отличаясь массой положительных качеств, они постепенно вытесняют с рынка теплового оборудования старые чугунные и новые алюминиевые модели. Внешне они вполне презентабельные, их легко адаптировать под любой дизайн интерьера.
Выпускаются тепловые блоки разного вида, но по конструктивному исполнению они подразделяются на несколько видов:
- трубчатые;
- панельные;
- секционные;
- пластинчатые;
- дизайнерские.
Вертикальные трубчатые радиаторы легко адаптировать под любой дизайн интерьера
У каждой разновидности есть свои «плюсы» и «минусы» в плане технических характеристик, тепловой мощности и продолжительности эксплуатации.
Трубчатые радиаторы также подразделяются на подвиды:
- горизонтальные;
- вертикальные;
- напольные.
Трубчатые батареи имеют много общего с секционными стальными блоками отопления помещения. При монтаже их соединяют с трубами посредством сварки или фитингов, такие модели не нуждаются в предварительной сборке. Эти приборы применяются в системах отопления с давлением порядка 8 – 10 атм., что практикуется в централизованных контурах.
Многие производители предлагают радиаторы в цветах, отличных от стандартного белого
Тем, кому уже знакомы трубчатые радиаторы отопления с вертикальным расположением трубчатых секций, наверняка понравился их внешний вид. Сама конструкция приборов и способ распределения в них теплоносителя напоминает привычные чугунные «гармошки». По своему строению они несущественно отличаются от старых моделей, зато по дизайну и долговечности соединений новые заметно лидируют.
ПРИЛОЖЕНИЕ: Как определить требуемую тепловую мощность радиатора отопления
Радиатор всегда выбирается для конкретного помещения, так как устанавливается и подключается к контуру отопления стационарно в надежде на многолетнее использование
Значит, важно выбрать правильную модель, чтобы ее тепловой отдачи было достаточно для прогрева этой комнаты. Или же, если речь идет о разборной модели – необходимо определить нужное количество секций. Очень часто встречается утверждение, что для определения мощности обогрева достаточно разделить площадь комнаты на 10, и получить готовое значение в киловаттах
Из расчета, что на 1 квадратный метр требуется затрать 100 Вт тепловой энергии
Очень часто встречается утверждение, что для определения мощности обогрева достаточно разделить площадь комнаты на 10, и получить готовое значение в киловаттах. Из расчета, что на 1 квадратный метр требуется затрать 100 Вт тепловой энергии.
Надо сказать, что такой подход слишком уж приблизительный. Дело в том, что потребность в подаче тепла зависит отнюдь не только от площади помещения. Основная задача системы отопления – это компенсация тепловых потерь, а вот их количество зависит от очень многих факторов.
Поэтому советуем воспользоваться более подробным и совершенным алгоритмом расчета необходимой тепловой мощности. Он реализован в предлагаемом вниманию онлайн-калькуляторе.
Если при пользовании калькулятором возникнут вопросы, то некоторые рекомендации по проведению расчета читатель найдет ниже.
Несколько пояснений по расчетам
Итак, какие данные предлагается указать в качестве исходных:
Естественно, многое зависит от климатических условий региона
Они будут учтены указанием минимальной температуры в самую холодную декаду зимы (важно – обычных показателей для конкретной местности, не аномальных!) Далее, указываются размеры помещения – его площадь и высота потолков. Необходимо учесть объем прогреваемого помещения
Чем больше в помещении внешних стен, тем выше теплопотери
Это учитывается следующим пунктом. Внешние стены, смотрящие в северном направлении, никогда не видят солнца, и в таких помещениях обычно холоднее. Если в стену и окно комнаты практически постоянно дует преобладающий зимний ветер, то это тоже сказывается на количестве тепловых потерь. Стена с подветренной стороны выстуживается не столь сильно. Важнейшее значение имеет качество термоизоляции стен. Полноценным утепление можно считать в том случае, если оно выполнено в полном объеме на основании проведенных теплотехнических расчетов. Ну а неутепленной стена и вовсе быть не должна в жилом доме, иначе отопление становится бессмысленной тратой ресурсов. Следующие два пункта – это соседство комнаты сверху и снизу, также в значительной степени влияющее на объемы теплопотерь. Целый раздел калькулятора посвящен окнам. Это неудивительно, так как именно через эти элементы конструкции дома теряется очень много тепла. По указанным данным программа калькулятора взнесет необходимые коррективы в расчет. Если в комнате есть дверь на улицу или в холодное помещение, то каждое ее открытие сопровождается притоком немалого объема охлаждённого воздуха, что требует соответствующей компенсации. Эффективность работы радиаторов отопления зависит и от схемы их подключения к контуру. В этом можно убедиться, попробовав разные варианты при проведении расчетов, и выбрав затем оптимальный. Наконец, размещение радиатора на стене тоже может сказываться на эффективности его теплоотдачи. На заметку любителям закрывать батареи декоративными экранами или коробами.
Далее, пользователю предлагается выбрать направление расчета:
А. Если требуется определить просто тепловую мощность, необходимую для гарантированного обогрева помещения в самых неблагоприятных условиях, выбирается позиция «А». Это бывает необходимо при выборе неразборных радиаторов, конвекторов или даже иных источников тепла (электрообогревателей, печек и т.п.). Применяется такой подход и при определении необходимой суммарной мощности все системы отопления дома или квартиры – складываются рассчитанные показатели по всем комнатам.
Если выбран этот вариант, то и результат вычислений берется под пунктом «А» — он выражен в киловаттах.
Б. Когда целью ставится определение количества секций разборного радиатора, выбирается позиция «Б». После этого в следующем поле ввода потребуется указать паспортную мощность одной секции для оптимального температурного режима работы системы отопления.
После расчета, естественно, берется результат «Б», который покажет, сколько секций потребуется установить в батарее.
