Тепловая завеса на входную дверь как выбрать, сферы применения и особенности монтажа

Рынок тепловых завес

На российском рынке наиболее известны фирмы:

  • «Ballu» (международный холдинг) – продукция с минимальным энергопотреблением. Среди моделей: горизонтальные BHC-H20-W45, BHC-H10-W18; вертикальные: Stella BHC-D25-W45, StellaBHC-D20-W35.
  • «Frico» (Швеция) – отличный дизайн, отличное качество, универсальность, но высокая стоимость. Варианты моделей: AR3515W, ADCSV25WL.
  • «Тропик Лайн» (отечественная марка) – функциональное и эффективное оборудование по приемлемым ценам. Однако только несколько моделей (например, X432W, X540W) — промышленные водяные устройства, остальные относятся к бытовым.
  • «Тепломаш» (российский производитель) – продукция надёжна, проста в использовании, стоимость доступна.

Серийные российские модели «Тепломаш»

В качестве примера можно более детально рассмотреть по тепловой мощности серийные модели российского производителя – фирмы «Тепломаш»:

  • Тепловые завесы малой мощности. Здесь представлены серия 100 (проём: 1–2,5 м), КЭВ — П114Е и П115Е — с керамическими нагревателями с PTC-эффектом саморегулирования и терморегуляторами.
  • Средней мощности. В этом модельном ряду можно увидеть серии: 200 (проём: 2–2,5 м); 300 (3–3,5м) и потолочные серии 300 (встраиваются в подвесной потолок).
  • Интерьерные. Серия 600 выпускается в виде элегантных вертикальных колонн и горизонтальных эллиптических или сегментных вариантов с подсветкой.
  • Промышленные тепловые. Серия 400 (проём: 3–5 м); серия 500 (до 6 м).

Сверхмощные конструкции — водяная тепловая завеса серии 700 для проёмов высотой до 12 метров. Обычно производится на заказ для специальной техники (ангары для самолётов и вертолётов).

Установка моделей указанных серий может быть как вертикальная, так и горизонтальная – сбоку от двери или ворот. Если необходимо, можно установить с двух сторон проёма.

Во всех конструкциях оболочка обеспечивает степень защиты — IP-21(от вертикальных капель и крупных частиц). Если в помещении преобладает повышенная влажность, то по заказу может быть обеспечена степень защиты IP-54 (для некоторых моделей).

Бытовые тепловые завесы: виды, наличие теплообменника и его тип

Существует три вида тепловых завес, схемы которых отличаются наличием электрического, водяного теплообменника, либо вообще не имеющие такового. Рассмотрим все три варианта, чтобы понять, какой из них более приемлем в той или иной ситуации.

Электрические устройства с установленными для нагрева ТЭНами или спиралью

Этот вид наиболее популярен по причине простоты монтажа. Всё, что требуется – это установить прибор, направив потоки воздуха в нужном направлении, и включить его в сеть. Встроенная электроника позволяет настроить интенсивность потока нагретого воздуха, его температуру. Единственным минусом подобной тепловой завесы можно назвать высокий расход электроэнергии.

Тепловая завеса «Вулкан» с подключением к контуру горячего водоснабжения или отопления

Водяная тепловая завеса на входную дверь

Такое устройство можно отличить по маркировке «RW». В качестве нагревателя здесь может выступать контур отопления или горячего водоснабжения. Несмотря на низкие энергозатраты (электроэнергия расходуется только на работу вентилятора и блок управления), популярность подобных устройств ниже. Причиной тому становится сложность монтажа, необходимость врезки в систему и установки необходимой запорной арматуры.

Завеса без теплообменника играет совершенно противоположную роль. Её используют не для воспрепятствования попадания холодного воздуха в помещение, а для предотвращения утечки прохладного, вырабатываемого сплит-системой или кондиционером. Также подобные приборы устанавливаются на входе в морозильные или холодильные камеры цехов. Маркируются такие устройства литерой «RV»

От мощности тепловой завесы зависит её производительность и максимальная высота установки

Как выбрать тепловую завесу по виду: советы редакции Homius.ru

Принимая решение, какой вид тепловой завесы будет оптимальным для установки, следует учесть некоторые нюансы. Если дом уже отстроен и инженерные коммуникации смонтированы, лучше отдать предпочтение прибору с ТЭНом, работающему от электроэнергии. При условии, если установка подобного оборудования планируется ещё на этапе строительства (что более рационально) и есть возможность подправить в проекте расположение системы отопления и добавить пару ответвлений, то более экономичный вариант тепловой завесы с водяным контуром будет самым правильным решением.

Мобильные вертикальные установки «Тепломаш» довольно популярны

Типы нагревательных элементов

Для обеспечения надежной защиты помещения в холодное время требуется предварительный нагрев воздуха перед выводом его наружу. Это достигается обдувом нагревателей. Нагревательные элементы, применяемые в устройствах тепловых завес, бывают трех типов:

Электрические

Наиболее распространенный тип нагревательных элементов. Традиционно это ТЭНы – трубчатые электронагреватели, в которых нагрев осуществляется нихромовой спиралью, заключенной в изолирующую трубку. Такие нагреватели надежны и просты в эксплуатации.

В последнее время электрическая тепловая завеса для разогрева воздуха использует СТИЧ-элементы. В них выделение тепла также происходит при прохождении тока через нихромовую проволоку или ленту. Форма и расположение проволоки в этих элементах напоминает игольчатые радиаторы.

Благодаря такой конструкции СТИЧ-элементы мгновенно разогреваются, обеспечивая высокую температуру обдувающего воздуха на выходе. Их недостатком считается то, что из-за высокой температуры самого элемента пыль, попадающая на него, сгорает и выделяется запах гари. Сравнительно высокая стоимость электроэнергии также относится к минусам всех электрических нагревателей.


Нагревательный СТИЧ-элемент

Водяные

Это водяные калориферы, выделяющие тепло от проходящей по ним горячей воды. Они достаточно сложны при монтаже и в эксплуатации.


Водяной тип нагревателя для тепловой завесы

Газовые

Пожалуй, самые выгодные с точки зрения стоимости. Есть модели, работающие и на сжиженном газе. Недостатком считается возможная опасность аварий, присущая любому газовому оборудованию.

Обзор моделей

Данная мощная тепловая завеса на входные дверные проемы применяется для установки на терминалах, гаражах, складских помещениях, депо и т. д. Цена системы 31 100 руб.

Элемент нагревания: ТЭН;

Данная система предназначена для установки на дверь стандартного размера. Керамические нагреватели обеспечивают комфортный микроклимат в помещении, не выжигают кислород. Вектра оснащена двухскоростным вентилятором, создающим плотную воздушную прослойку.

Раздвижные жалюзи создают дополнительный комфорт, позволяя направлять воздушные потоки в определенном направлении. С помощью инфракрасного ДУ пульта можно легко координировать работу системы.

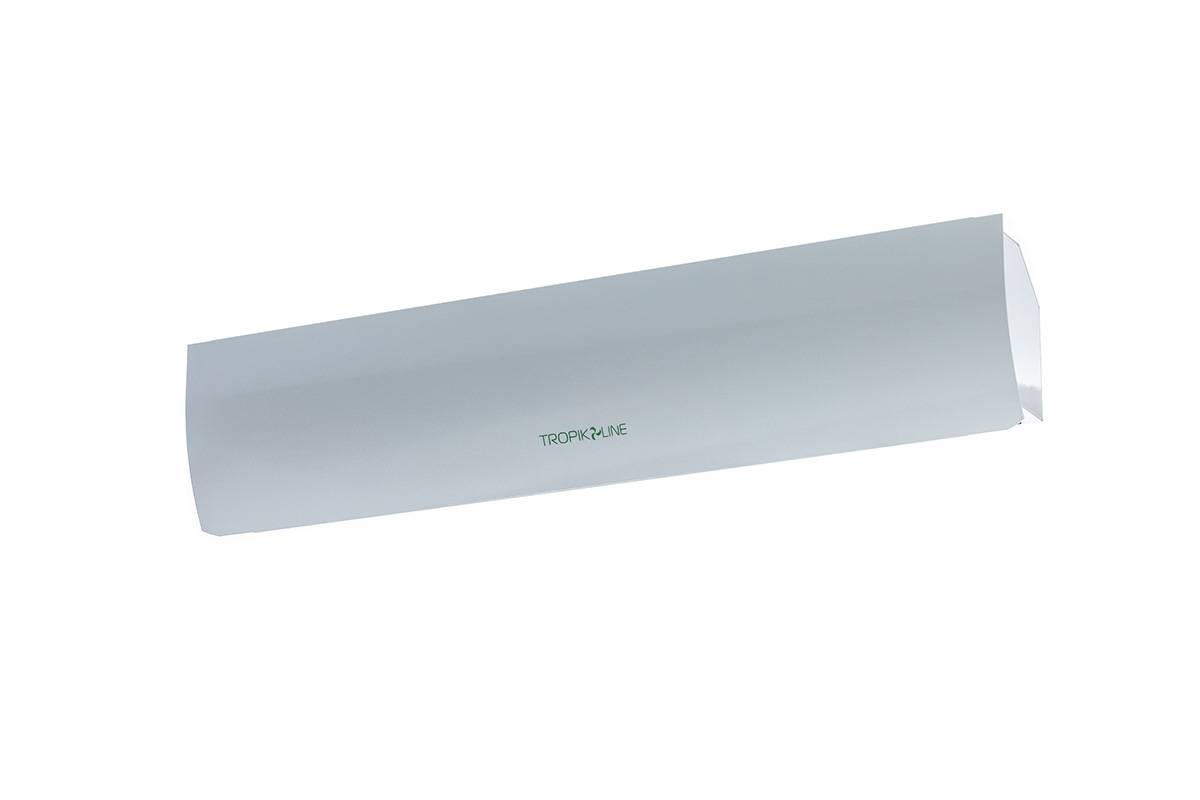

Тропик К6 (Россия)

Модель Тропик К6

Данные аппараты применяются для установки в помещениях с малой проходимостью, тамбурах. Надежность конструкции обеспечивается крепким стальным корпусом и комплектующими европейских производителей.

Металлический корпус защищает аппарат от перегрева в течение длительного периода эксплуатации, а также от разного рода механических деформаций. Купить тепловую завесу можно за 6 835 рублей.

  • Элемент нагревания: ТЭН;
  • Мощность: 6 кВт;
  • Производительность: 1 200 — 2 100 м3/час;
  • Максимальная высота: 2,5 м;
  • Крепление: горизонтальное;
  • Управление: дистанционный пульт;
  • Напряжение: 220 В.

Шведская компания Frico выпускает разнообразную климатическую продукцию высочайшего качества. Данная конструкция предназначена для защиты стандартных и малых дверных проемов от холодных потоков, насекомых, проникновения запахов и пыли. Аппарат легко монтируется и управляется ДУ пультом.

Смотрим видео о моделях марки Frico:

Высокотехнологическая стальная конструкция защищена от коррозии и механической деформации. Предусмотрена опция изменения направления воздушных потоков, защита от попадания влаги и мелких частиц. Отличительной чертой приборов Frico является низкое потребление энергии. Покупка тепловой завесы над дверью обойдется в 35 890 рублей.

Как правильно сделать выбор

Вот некоторые критерии выбора теплово оборудования:

  1. Длина/ширина завесы;
  2. Устройство турбины;
  3. Тип управления;
  4. Тип нагревательного элемента;
  5. Дополнительные опции.

Правильно подобранная длина воздушной завесы определяет эффективность работы конструкции: она должна перекрывать не менее 3/4 длины проема.

При горизонтальной установке следует учитывать ширину проема двери: длина выдувного элемента должна превышать ширину двери на 10 см. Если дверной проем очень большой, целесообразно установить несколько завес, которые обеспечат хороший защитный слой. В противном случае монтаж системы не принесет результата.

Устройство турбины определяет скорость движения воздушных потоков, формирующихся данным аппаратом. Например, для обычной двери 1/2,5 м требуется завеса с производительностью 900 м3/час (5 кВт). Если скорость образования потоков будет недостаточной, эффективность устройства значительно снизится: будут оставаться лазейки для проникновения холода. В таком случае в доме устанавливают тамбур, который будет частично задерживать холодные потоки с улицы.

Смотрим видео, критерии выбора оборудования:

Тип нагревательного элемента нужно выбирать, исходя из условий защищаемого помещения. Спиралевидные нагреватели имеют тенденцию сжигать кислород, поэтому в домашних условиях они не желательны. ТЭНы стоят дороже, но конструкция предусматривает защиту кислорода от выгорания. ТЭНы расположены внутри трубки из металла, внутреннее пространство которой заполнено теплопроводящим кварцевым песком. Нагревание за счет подключения к теплосети экономит расходы на электроэнергию, однако, такие конструкции сложны в монтаже и устанавливаются на промышленных объектах.

Влияет ли мощность нагревательного элемента на эффективность работы тепловой завесы? Нет, не влияет. Производительность устройства определяется скоростью формирования воздушных потоков, а не нагреванием воздуха. Если у вас есть тамбур, можно выбрать аппарат без функции нагревания либо с минимальным нагревом: это сэкономит средства. К дополнительным опциям относится выносной пульт и таймер. Это создает дополнительные удобства в использовании.

При выборе нужного устройства определите соответствие размеров дверного проема выбранной модели. В случае несоответствия отдайте предпочтение горизонтальным аппаратам. Не рекомендуется экономить при покупке защитной завесы и приобретать самый дешевый прибор с прокачкой воздуха 300 м3/час: такие устройства предназначены для окон ларьков.

Место установки

Тепловой поток, создаваемый завесой, может быть направлен сверху вниз или с боков защищаемого проема. По логике то устройство, которое направляет воздух по вертикали, должно бы и называться вертикальным. Но по не совсем понятной традиции такие завесы называются горизонтальными. А те, которые гонят воздух поперек дверных проемов – завесами вертикального типа.

Варианты завес по месту установки:

Горизонтальные завесы располагаются над проемом, который нужно «закрыть». Поток воздуха направляется сверху вниз. Это наиболее распространенный тип устройств. Обусловлено это тем, что их установка обеспечивается проще всего.


Тепловая завеса горизонтального типа

  • Завесы вертикального типа крепятся к полу и располагаются сбоку от дверных проемов. Такое расположение труднее для изготовления самого устройства и более сложно при монтаже. Для чего нужна вертикальная тепловая завеса? Без нее не обойтись в тех случаях, когда пространства над дверью не хватает для установки горизонтального устройства. Кроме того, для относительно узких дверей применение воздушной защиты вертикального типа может оказаться более эффективным.
  • Есть еще один совсем редкий тип тепловых завес – встраиваемые. Эти устройства предназначены для скрытной установки за подвесным потолком. Воздушный поток выходит через декоративную решетку.

4 Как выбрать

Чтобы выбрать правильную модель тепловой завесы, и чтобы устройство функционировало с полной отдачей и эффективностью, нужно с полной ответственностью подойти к покупке и на этапе планирования провести расчёт воздушно тепловых завес. Подсчёт осуществляется, взяв на заметку следующие параметры:

  1. Длина устройства.
  2. Расчёт мощности отопления.
  3. Скорость воздушного потока.
  4. Тип монтажа.
  5. Принцип управления.
  6. Источник тепла.

Также перед тем, как приобрести тепловые завесы, стоит узнать про существующие виды этих устройств и основные критерии выбора. Таким образом, вы быстро примете решение и купите качественное оборудование.

Подбор тепловой завесы начинают с общего осмотра помещения, где будет проводиться установка. Нужно провести замер места монтажа:

  1. Ширина. Первый параметр – ширина, нужно сделать замер двери или окна (в случае установки горизонтальной конструкции). Помните, что длина устройства должна быть такой же, либо немного больше ширины проёма. Если ширина выше двух метров (имеется в виду максимальная длина завесы), то логично будет поставить несколько устройств.
  2. Длина. Этот параметр измеряется на окнах или дверях, если завес будет находиться в вертикальном положении. Часто устройство такого типа монтируют тогда, когда в помещении есть натяжные потолки. Длина тепловой завесы в данном случае должна быть минимум ¾ длины проёма двери.
  3. Объём помещения. Соответственно, чем больше объём помещения, тем больше мощности должна иметь завеса. Вообще расчёт проводится специалистом, однако не составит сложности подсчитать нужный мощностной уровень самому.
  4. Тип помещения. Будет ли это квартира или дом либо общественное здание типа супермаркета. Приборы высокой мощности логично будет установить в объёмных помещениях с большой проходимостью людей. Устройства с более низкой мощностью могут быть для жилого помещения. Желательно, чтобы присутствовал терморегулятор для тепловой завесы, что будет подсоединяться к системе и корректировать температуру.

При выборе модели устройства, обратите внимание на модели таких известных производителей завес, как Баллу, Фрико, Неоклима, Тропик, Тепломаш, Зилон, Тимберк. При покупке тепловой завесы обратите внимание на модели с датчиком температуры, пультом управления, терморегулятором и другим полезным оснащением

4.1 По каким основным критериям выбирать тепловую завесу

Предприятие, решившее установить данное климатическое оборудование у себя на производстве, может выбирать горизонтальный агрегат, встроенный или вертикальный. Тип установки здесь никакой роли не играет. На качество работы он не влияет. Основные требования к оборудованию:

  • длина аппарата (должна соответствовать длине дверного проема);
  • производительность;
  • мощность оборудования;
  • тип установки и монтажа;
  • источник обогрева;
  • способ управления.

Для хорошей защиты помещения и качественной производительности оборудования агрегат должен быть чуть длиннее дверного проема или иметь с ним одинаковые размеры. Если проем будет больше, потребуется установка двух устройств.

Конструкции, оснащенные ТЭНом будут выполнять дополнительную функцию – обогрев помещения. Модели со спиральным элементом обогрева обойдутся дешевле, но и эксплуатационный срок у них меньше, стоимость – тоже.

Водяной воздушный завес рекомендован для покупки в помещения с маленьким дверным проемом. Устройства с такой модификацией считаются более экономичными, но требуют более сложного монтажа.

На какие параметры еще следует обращать внимание покупая тепловую завесу:

  • возможность работы устройства, как вентилятор – незаменимая функция в летнюю жару;
  • оснащение термостатом – требуется для поддержания определенной температуры и экономии энергопотребления;
  • защита от возможного перегрева – особенно актуален в маленьких помещениях или частном домовладении;
  • уровень зашумленности – очень важен для торговых помещений и офисных кабинетов.

Правильная эксплуатация оборудования

Климатическое оборудование довольно неприхотливо в эксплуатации, но производители рекомендуют соблюдать определённые правила использования приборов, что особенно актуально для электрических моделей. Основные советы:

запрещается эксплуатация тепловой завесы в помещениях: со взрывоопасной, с биологоактивной и с запылённой средой или со средой, вызывающей коррозию материалов. Нельзя применять тепловую завесу в помещениях с относительной влажностью более 80%. Запрещается длительная эксплуатация завесы в отсутствии персонала. Не допускается работа устройства без заземления. Не следует включать прибор при снятой крышке;
устройства предназначены для эксплуатации в районах с умеренным и холодным климатом, в помещениях с температурой окружающего воздуха от –10 °С до +40 °С и относительной влажностью воздуха не более 80% (при температуре +25 °С в условиях, исключающих попадание на неё капель и брызг, а также атмосферных осадков);
подключение прибора к сети должно производиться посредством шнура питания, снабжённого штепсельной вилкой для обеспечения гарантированного отключения прибора от источника питания. В случае подключения непосредственно к стационарной проводке в ней должен быть предусмотрен разъединитель, обеспечивающий отключение прибора от сети

При транспортировке прибора соблюдайте особую осторожность. Не допускается его падение;
категорически запрещается устранять утечки теплоносителя на тепловентиляторе, водяная магистраль которого находится под давлением

Подведение устройства должно быть только через запорный вентиль.

Другие виды воздушных завес

Кроме указанных в предыдущих пунктах классификаций воздушных завес, типов и способов установки завес, существуют и другие виды. Обычно они обусловлены ограничениями по уровню шума, требованиями интерьера и иными предпочтениями. Движущийся воздух в частях воздушной завесы и в области проема всегда оказывает некоторое звуковое давление, поэтому бесшумной воздушной завесы существовать не может. Однако некоторые воздушные завесы, которые допускают установку различных скоростей воздушного потока, позволяют достигать компромисса по степени защиты проема и уровням звукового давления в непосредственной близости от него. Часто компактная воздушно-тепловая завеса может быть безукоризненно вписана в интерьер и являться его органичным дополнением.


Рисунок 5. Воздушная завеса без перфорации на лицевой стороне.

Иногда по соображениям практичности требуется применять встроенные завесы. В этом случае единственными декоративными элементами интерьера являются выходные и входные решетки воздухораспределителей завес, а сами встраиваемые тепловые завесы скрыты под фальшпотолком или внутри конструкций стен помещения. Возможна также напольная установка воздушных завес.

Заключение

В статье приведена краткая классификация воздушных завес по назначению, видам нагрева воздушного потока, способам установки. Выбор воздушной завесы в каждом конкретном случае обусловлен множеством факторов и представляет собой творческую задачу оптимизации по многим параметрам.

Пухов Алексей, технический директор компании-производителя воздушных завес Tropik-Line

Статья предоставлена журналом “МИР КЛИМАТА”: https://mir-klimata.info/

Воздушные завесы технология

Известно, что в открытых дверных проемах с двумя смежными областями в разных условиях воздух между ними взаимозаменяем, потому что законы физики стремятся выровнять разницу температуры и давления между обеими сторонами. В основном передача воздуха в дверях происходит из-за этих 3 факторов:

Разница температур: это эффект естественной конвекции, который создает воздушную передачу между двумя областями с разностью температур. Теплый воздух будет выходить через верхнюю часть дверного проема и заменяться холодным воздухом, поступающим внизу. Чем больше разница температур, тем больше обмен воздуха и потерь энергии.

Разница давлений: рекомендуется максимально уравновешивать разницу давлений, поскольку она влияет на характеристики воздушной завесы. Но в некоторых установках, таких как чистые зоны, небольшая разница давления помогает предотвратить попадание частиц снаружи.

Естественный ветер и сквозняки: изменяя силу струи воздуха и угол выпуска на выходе, воздушная завеса может противодействовать принудительным воздушным движениям, таким как естественный ветер или сквозняки. Если скорость поступающего воздуха чрезмерна, воздушная завеса станет менее эффективной.

Схематическое представление основных параметров, связанных с характеристиками воздушной завесы.Эффективность воздушной завесы зависит от оптимизации факторов производительности.

Самые важные из них:

Турбулентность струи: струя с низкой турбулентностью будет намного эффективнее и экономит энергию. Скорость воздуха: скорость воздуха должна быть достаточной по всему дверному проему. Объем воздуха: более широкая струя делает воздушную завесу более сильной против перемещения воздуха в дверных проемах. Угловой выброс: в зависимости от ситуации, если форсунки хорошо ориентированы, это увеличит энергосбережение. Тип вентилятора: осевой, тангенциальный, центробежный и т. д. Вентиляторы с более высоким давлением создают струю с более высоким давлением, которая будет более эффктивной. Например, если мы сравним воздушную завесу с тангенциальным вентилятором с воздушной завесой с центробежным вентилятором (с тем же объемом воздуха), струя из центробежных вентиляторов будет сильнее и больше.
Исследования показывают, что воздушная турбулентность являются одним из наиболее важных параметров, которые влияют на расстояние воздушной струи.

Оптимизированная форма выпускной камеры, положение и тип вентиляторов, форма ламелей и т. д. Существенно влияют на производительность воздушной струи.

Наклонная струя у воздушной завесы.

Испытания и университетские исследования доказали, что угловой разряд помогает существенно повысить эффективность воздушной завесы. Когда такие факторы, как ветер, температура или перепад давления, вызывают перенос воздуха снаружи внутрь, мы можем направить струю наружу в некоторой степени. Тогда направление струи против входа воздуха поможет удерживать воздух снаружи. Траектория струи будет параболической, но в конце она достигнет пола, приближенного к дверному проему. Если мы не сможем отрегулировать угол выброса, струя будет выталкиваться силами внешнего воздуха. Фиксированные лопатки, где скорость входящего воздуха толкает струю воздушной завесы, результирующий параллелограмм сил отклоняется внутрь. Это позволяет наружному воздуху войти внутрь. Регулируемые ламели, когда воздушная струя ориентирована против входа. Это означает, что наружный воздух не поступает, а внутренний воздух не выходит. Кроме того, поддерживается внутренний уровень температуры.

Применение

Микропроцессорный контроллер Klimat 101 представляет собой терморегулятор, используемый для поддержания температуры воздуха в приточных вентиляционных системах с водяным калорифером. Он не требует дополнительных настроек, система управления готова к работе сразу по включению питания.

Поддержание заданной температуры (от 7 до 99 °С) происходит посредством управления приводом смесительного клапана. Контроллер постоянно отслеживает температуру в канале вентиляции и температуру обратной воды из водяного калорифера при помощи подключенных к нему датчиков. В контроллере Klimat 101 используется пропорционально интегральный (PI) закон регулирования. Данный вид регулирования является оптимальным для управления приточно-вытяжными вентиляционными системами, т. к. позволяет с большой точностью поддерживать заданную температуру, уменьшая температурные колебания и не давая системе управления войти в резонанс.

Для холодных регионов есть функция зимнего запуска и возможность настраивать температуру обратной воды в дежурном режиме.

На контроллере Klimat 101 отслеживается наличие датчиков температуры воздуха и обратной воды, а так же осуществляется активная защита водяного калорифера от замерзания теплоносителя.

В обновленной версии программного обеспечения появились следующие возможности:-режим зимнего запуска, с возможностью настройки времени запуска-возможность просмотра показания датчика обратной воды-режим настройки температуры обратной воды в дежурном режиме-возможность выбора управляющего сигнала 0-10 В или 2-10 В

Как работает водяная тепловая система

Принцип работы достаточно прост: радиальный вентилятор направляет на проём воздушный поток — своеобразный барьер, через который тёплый воздух не может покинуть помещение, а холодный – проникнуть внутрь.

Турбина вентилятора размещается вдоль всего устройства – это обеспечивает эффективность и равномерную подачу горячего воздуха, который прокачивается по корпусу. Схема движения воздуха следующая: холодный воздух забирается у пола, продувается через нагревательный контур и выдаётся горячей струёй параллельно плоскости дверей или ворот.

Двигатель прикрепляется сбоку. Если длина турбины превышает 0,8 м, тогда двигатель располагают в центральной части, а по бокам устанавливают дополнительные турбины небольшого размера.

Отсекающая завеса нагревается во время прохождения воздуха по водяному калориферу. Для работы водяной завесы требуется центральное отопление или сеть горячего водоснабжения.

Конструкция в полной сборке выглядит следующим образом:

  • теплообменный механизм;
  • система управления (электронная);
  • вентилятор;
  • корпус;
  • направляющие жалюзи;
  • кронштейны;
  • боковые накладки и крышки.
