Водяные конвекторы отопления: устройство, классификация видов + советы по монтажу

Монтаж

Установка водяных отопительных конвекторов имеет ряд нюансов:

Для функционирования устройства нужно учесть расстояние между ним и полом – в нижней части водяной конвектор отопления с вентилятором имеет отверстия, которые нужно оставить открытыми. Лучше всего располагать конвекторы на высоте 20-25 см от уровня пола, примерно в 10-30 см от подоконника и примерно в 5 см от стен.
Подводить трубы к конвекторам можно боковым или нижним способом. Разумеется, при возможности стоит прокладывать трубы внутри стен или пола, чтобы настенный водяной конвектор отопления с вентилятором в дальнейшем максимально эстетично. Прокладка в полу немного удобнее, потому что в таком случае появляется возможность полной маскировки трубопровода.
Устанавливать конвекторы необходимо строго горизонтально. Для выравнивания обязательно должен использоваться строительный уровень. Чтобы устройства в дальнейшем не отрывались от креплений из-за собственного веса, их необходимо качественно зафиксировать. При монтаже нужно действовать как можно осторожнее – конвекторы не отличаются особой прочностью, и их вполне можно повредить.
Для цокольных и внутрипольных конвекторов нужно заранее позаботиться о создании ниш

Их размеры и форма продумываются еще на этапе проектирования, но стоит лишний раз обратить внимание на то, что ниши должны быть на несколько сантиметров больше, чем размеры конвекторов. Внутрипольные конвекторы сверху накрываются специальной декоративной решеткой, сквозь которую в помещение попадает разогретый воздух.. Заключение

Заключение

Водяные конвекторы отопления – это современная и эффективная замена традиционным отопительным радиаторам. Обширная сфера применения, возможность скрытой установки и отсутствие негативного влияния на отделку помещения – вот основные достоинства, за которые и ценятся подобные устройства.

Общее представление о монтируемых в пол конвекторах

Упрощённо встраиваемые в пол конвекторы представляют собой прочный прямоугольный корпус, часто каркасного исполнения, обшитый с лицевой стороны металлической решёткой декоративного исполнения. В корпусе расположен теплообменник, нагревающийся, в зависимости от вида обогревательного устройства, циркулирующим по нему теплоносителем или электронагревателем.

Внутрипольные конвекторы отопления устанавливаются в отдельных точечных или общих линейных нишах, выполненных в несущем полу по размерам обогревателей, а также в пространстве между фальшполом и бетонным основанием. Для снижение теплопотерь нижнюю и боковые стенки корпуса внутрипольных конвекторов оборудуют наружной теплоизоляцией.

В конструкции таких обогревателей предусмотрены юстировочные винты, позволяющие выполнить точную регулировку горизонтального положения плоскости лицевой решётки до уровня финишного покрытия пола, чтобы выступающие части корпуса не создавали препятствий при ходьбе по ним.

Схема устройства в полу конвектора внутрипольного размещения в разрезе

Для более эффективного использования монтируемые в пол обогреватели располагаются вдоль стеклянных ограждающих конструкций панорамного исполнения и оконных проёмов, чтобы использовать конвективные потоки ещё и как тепловую завесу между пространством помещения и холодной поверхностью остекления.

Вариант установки в пол канального конвектора TURBO VKN5 с вентилятором.

Устройство водяного бытового конвектора

Еще одним фактором, который следует учитывать при выборе этого оборудования, является материал, из которого изготавливается конвектор.

Так, основными материалами, из которых изготавливаются секции водяных радиаторов, являются следующие:

  • сплав меди с алюминием;
  • панели из биметалла;
  • алюминий;
  • стальные элементы.

Медно-алюминиевые модели являются самыми дорогостоящими. Схема подключения конвекторов отопления из этого материала предусматривает монтаж медных соединительных частей, которые имеют весьма большую цену.

Гораздо более выгодной станет установка батарей из стали.

Эти устройства могут подключаться одним из двух способов:

  • посредством бокового крепежа;
  • с помощью нижней фиксации к системе.

Что такое конвекция

Конвективный обогрев задействует самые простые законы физики, согласно которым нагретый воздух становится более легким и поднимается вверх. На этом принципе построен каждый отопительный конвектор, независимо от того, от чего он питается. Как показывает практика, такая схема обладает высокой эффективностью – в жилых помещениях становится тепло, причем сравнительно быстро.

Конвекторное отопление позволяет обогревать помещения любого назначения – это могут быть жилые комнаты, детские комнаты, коридоры и фойе, кухонные помещения, ванные комнаты и туалеты, крытые балконы и лоджии. Оно греет за счет нагретого воздуха, быстро насыщая теплом отапливаемые помещения. Давайте посмотрим, как происходит процесс прогрева:

Все конвекторы работают по одному принципу — они создают циркуляцию воздуха в помещении, постепенно прогревая его.

  • Обладая большой площадью рабочей поверхности, нагревательный элемент нагревает находящийся вокруг него воздух;
  • Теплые воздушные массы поднимаются вверх, покидая оборудование (или просто отправляясь вверх, если используются радиаторы отопления конвекторного типа);
  • На место ушедшего вверх воздуха поступают холодные воздушные массы.

Процесс повторяется до тех пор, пока конвекторное отопление не прогреет весь воздух в помещениях.

Нагревательные элементы могут работать от электрической сети или за счет сжигания газового топлива. Батареи отопления конвекторного типа работают за счет поступающего в них теплоносителя. Кстати, батареи лишены корпусов, в отличие от тех же электрических и газовых конвекторов. Но принцип действия у них аналогичный – прогрев осуществляется за счет нагревающегося воздуха, а тепловое излучение от них очень слабое.

Описание основных принципов конвекции

Нагретый воздух становится легче и потому поднимается, а охлажденные потоки газов опускаются. Это принцип конвекции, который существует в природе и по нему работают все конвекционные приборы вне зависимости от энергоносителя, источника тепла. Эффективность перемещения теплого газа позволяет быстро прогревать пространство, поддерживать определенный температурный режим длительное время.

Как осуществляется прогрев помещений:

  1. В радиаторы вмонтирован элемент нагрева большой площади поверхности. Это объясняет оперативность нагревания потоков газа.
  2. Воздух поднимается из радиатора, на его место поступает холодный газ из нижней части комнаты.
  3. Замещение потоков помогает поддерживать циркуляцию, за счет чего достигается оптимальный баланс нагрева.

В продаже есть элементы, получающие питание от электричества, газа; водяные работают за счет циркуляции горячего теплоносителя.

Какие бывают конвекторы

По принципу работы с энергоносителями существует широкий выбор такого оборудования. Но сейчас большинство конвекторов, продающихся в магазинах, имеют электронагреватель. Есть модели, работающие на газу — газовые конвекторы.

Электрические конвекторы лучше всего подходят для обогрева квартир, поскольку имеют компактные размеры. Конвекторное отопление дачи или загородного дома более выгодно эксплуатировать, создавая его на основе газовых конвекторов – газ намного дешевле. Конечно, при условии наличия газа в доме.

По способу установки конвекторы можно разделить на:

  • Напольные;
  • Настенные;
  • Монтируемые в пол или плинтус.
  • Напольные конвекторы устанавливаются на пол, могут иметь колесики для перемещения по поверхности пола, а могут жестко устанавливаться, без возможности перемещения. Фото с напольным конвектором чуть ниже.

  • Настенные конвекторы для обогрева монтируются непосредственно на стенку при помощи специальных кронштейнов.
  • Третий тип конвекторов может быть вмонтирован в пол или в напольный плинтус.

Конвекторы отопления — конструкция

Основной элемент конвектора — теплообменник, образованный медной трубой, на которой закреплены стальные, алюминиевые или медные пластины, увеличивающие площадь теплообмена. Большое значение имеет отсутствие щелей между рёберными пластинами и трубой, по которой циркулирует теплоноситель — если между ними присутствует даже минимальный зазор, то теплоотдача существенно понижается. В зависимости от размера и мощности конвекторов, они укомплектованы одним или двумя теплообменниками.

Прямоугольный корпус водяного конвектора выполняется из нержавеющей стали, его верхний торец закрыт решёткой, съёмной или несъёмной. Некоторые производители оснащают выпускаемые ими конвекторы воздушной заслонкой, позволяющей управлять интенсивностью конвекционного потока воздуха. Для подключения к трубопроводу отопления конвекторы имеют боковые или торцевые вводы с внутренней 1/2 резьбой. Современные водяные конвекторы оснащены краном-клапаном спуска воздуха и ручным или автоматическим клапаном, регулирующим подачу теплоносителя и, соответственно, интенсивность нагрева воздуха. Помимо обязательных элементов конструкции, описанных выше, эти отопительные приборы могут оснащаться электронным термостатом.

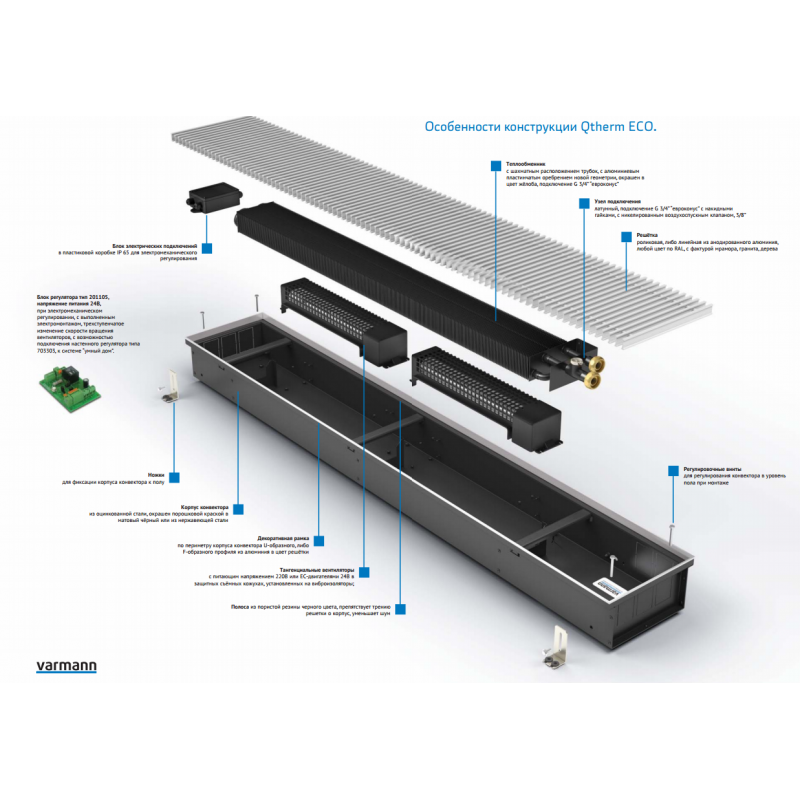

Конструкция встраиваемого в пол конвектора: 1 — решётка; 2 — защитная крышка камеры подключения; 3 — тангенциальные вентиляторы; 4 — блок электрического подключение; 5 — крепёж; 6 — теплообменник; 7 — корпус конвектора; 8 — соединительные патрубки; 9 — отверстия для подключения

Конструкция встраиваемого в пол конвектора: 1 — решётка; 2 — защитная крышка камеры подключения; 3 — тангенциальные вентиляторы; 4 — блок электрического подключение; 5 — крепёж; 6 — теплообменник; 7 — корпус конвектора; 8 — соединительные патрубки; 9 — отверстия для подключения

Различают три основных типа конструкции конвекторов отопления — настенные, напольные и внутрипольные (плинтусные). Отопительные приборы последнего типа могут оснащаться 12-ти вольтовым тангенциальным вентилятором и системой дренажа, собирающей и отводящей влагу из корпуса конвектора. Настенные и напольные водяные конвекторы выполняются в виде моноблока и схожи по внешнему исполнению, различаясь лишь по методу установки.

Слева — настенный, справа — напольный конвекторы

Слева — настенный, справа — напольный конвекторы

Газовый конвектор

Особенности

Это прибор, напоминающий обычный радиатор отопления, но работающий на газе. В нем не нагревается вода (как в предыдущем варианте), а сжигается газ, тепло передается корпусу камеры сгорания и теплообменнику, а затем – в воздух. Для того чтобы продукты сгорания не накапливались внутри помещения, а выходили на улицу, газовый конвектор оснащен дымоходом.

Такой обогреватель можно подключать двумя способами – к газовой магистрали или использовать сжиженный газ в баллонах.

Устройство достаточно быстро обогревает помещение, но при его установке надо учитывать ряд особенностей прибора.

Установка

Самостоятельно монтировать этот прибор сложно и даже опасно, поэтому необходимо обращаться к специалистам. При установке необходимо следовать определенным правилам. Прежде всего, нужно сделать отверстие в стене для воздуховода, и позаботиться об изоляции трубы газового конвектора. После чего само устройство закрепляется на стене обязательно в вертикальном положении и подключается к газовой магистрали.

В процессе монтажа нужно соблюдать особую осторожность, а также иметь разрешение на проведение работ с газовым оборудованием

Конвектор, радиатор или тепловой вентилятор?

В рассматриваемом нами приборе конвекция происходит естественным путём. Однако есть и так называемая принудительная конвекция. Она характерна для устройств, в модификации которых присутствует вентилятор. Есть и приборы, повышающие температуру в комнате путём нагревания своего корпуса или теплоносителя (антифриз или вода). Многие не видят большой разницы между данными обогревателями. И здесь возникает вопрос: чему же отдать предпочтение – конвектору электрическому, тепловому вентилятору либо радиатору?

Таблица 1. Основные отличия конвектора электрического, вентилятора теплового и радиатора.

Электрический конвекторТепловой вентиляторРадиатор
· высокая цена (по сравнению с вентилятором и радиатором); · требует идеальной теплоизоляции стен. · идеален для больших помещений (при подходящей мощности может обогреть 70-100 кв. м.); · срок службы – 15-20 лет (при соблюдении условий использования); · безопасен (не страшны перепады напряжения за счёт встроенных датчиков аварийного отключения прибора); · универсальность (впишутся в любой дизайн); · простота установки; · высокая производительность; · бесшумная работа; · быстрота нагрева воздуха; · компактность, небольшой вес; · экономичность (современные приборы оснащены функцией энергосбережения).· сложная конструкция; · горизонтальные потоки воздуха не всегда удобны; · неравномерное распределение тёплого воздуха; · не подходит для больших помещений; · большое потребление энергии. · компактность; · мобильность; · экологичность; · большая производительность (быстро нагревает воздух); · доступная цена.· долго нагревается (неэкономично); · большой вес (5-15 кг); · небезопасен (есть риск повреждения корпуса, а значит и ожога кипятком или горячим маслом); · хорош только для маленьких помещений. · мобильность (модели на колёсиках легко перемещать); · производительность; · подходит для сушки одежды и обуви; · большой срок службы (при правильной эксплуатации – до 15 лет); · экологичность (не сжигает кислород); · невысокая цена, доступность.

Электрический конвекторТепловой вентиляторРадиатор

Обзор популярных моделей

На рынке представлено внушительное количество моделей всех видов конвекторов от различных производителей. Причем в этой сфере активно ведут свою деятельность отечественные компании. Например, в нише недорогого обогревательного оборудования они являются традиционными лидерами.

Так, если покупателю нужны надежные, доступные настенные приборы, то следует купить проверенные временем и большим количеством пользователей изделия КСК-20, которые выпускает известный Тольяттинский завод. Он уже десятилетия делает востребованные и недорогие агрегаты для отопления.


Конвектор КСК-20 является эффективным, надежным и недорогим прибором отопления

Указанные конвекторы могут покрыть потребности всех категорий пользователей, так как они бывают различной мощности, размеров, конфигурации. К примеру, длина приборов находится в пределах 60-160 см, а вес начинается от незначительных 8 кг, что позволяет размещать приборы на любых стенах, перегородках без риска их повреждений.

Мощность такого отопительного оборудования бывает в пределах 0,4-2 кВт, что позволяет обогреть как небольшую жилую комнату, так и крупное производственное, торговое помещение. Для изготовления используется качественная сталь, что обеспечивает прибору срок эксплуатации не меньше 25 лет.

Такие конвекторы можно использовать в любых системах отопления, ведь они способны выдерживать температуру воздействия до 150 °C, а рабочее давление до 10 атмосфер. Защищает прибор от мелких повреждений и придает ему современный, приятный глазу, внешний вид качественная порошковая краска, которой покрываются все изделия.

Единственным мелким недостатком КСК-20 считается отсутствие в комплекте кронштейнов, использующихся для крепления его к стене, другой вертикальной поверхности

Некоторые покупатели обращают внимание на бедность цветовой палитры — отопительное оборудование, чаще всего, можно купить только в традиционных белом или сером цвете, поэтому оно не всегда идеально вписывается в интерьер

Если нужен прибор покрасивее, то следует обратиться на линейку продуктов другого отечественного производителя — Techno. Так, на его московском заводе для декорирования применяют различные цвета и украшают изделия различными конструктивными элементами. Например, у покупателей пользуется спросом модель Vita Bench KBZ.

Ее главная особенность — исполнение. Напольный прибор представляет собой лавочку, причем деревянные элементы могут изготавливаться даже из популярных и ценных пород дерева, что делает его украшением.

При этом Vita Bench является долговечным и эффективным конвектором, который производитель оснащает термостатическим клапаном. Но недостатком представленной модели является цена — она существенно выше, аналогичных по мощности, КСК-20.


Ковекторы могут обладать декоративными качествами и служить украшением в гостиницах, офисах, жилье

В последние годы стал известен еще один российский изготовитель конвекторов — Varmann. Причина: его продукция отличается функциональностью, практичностью, высокими декоративными качествами.

Так, его линейка встроенных приборов Qterm HK оборудуется воздушными каналами и тангенциальными вентиляторами, которые позволяют отбирать воздух только с нужной стороны. Эта функция существенно повышает эффективность, экономичность.

Обороты вентилятора регулирует микропроцессор, а при необходимости конвектор можно подключить к системе «умный дом» или использовать пульт управления. Причина этому проста — тепловая мощь зависит от производительности вентилятора

Качественные материалы, использованные при изготовлении, дают возможность выдерживать внушительное давление в период опрессовки, доходящее до 16 атмосфер, и стабильно работать с теплоносителем, разогретым до 90 °C.

С ориентирами выбора обогревателя конвекторного типа ознакомит следующая статья, посвященная этому интересному вопросу.

Виды водяных конвекторов

Теперь мы поговорим о самом интересном – о видах конвекторных обогревателей на воде. В продаже представлены:

  • напольные модели – они монтируются на полах;
  • настенные модели – самая популярная и распространенная разновидность;
  • плинтусные модели – новшество на современном отопительном рынке;
  • внутрипольные – приборы для скрытой установки в полах;
  • цокольные модели – устройства для встраивания в стены, ниши и даже в лестничные ступеньки.

Рассмотрим все виды более подробно.

Напольные конвекторы

Напольные конвекторы нередко используются в помещениях с панорамными окнами. В этом случае трубы для подводки горячего теплоносителя укладываются в пол. Установка обогревателей сводится к их закреплению и подключению к отопительной системе. Используя самые низкие и компактные модели, можно добиться идеального обзора из окна и качественного обогрева помещений.

Напольные водяные конвекторы отопления рассматриваются как идеальное решение для кинотеатров, выставочных павильонов и прочих зданий с высокими панорамными окнами от пола до потолка.

Настенные конвекторы

Настенные конвекторные обогреватели на воде характеризуются минимальной толщиной и компактностью. По своим размерам они напоминают электрические конвекторы или обычные батареи. Под обычные подоконники устанавливаются высокие модели, а для окон с низкими подоконниками подойдут миниатюрные разновидности небольшой высоты. Благодаря своей конструкции, они обеспечивают эффективный прогрев. Кроме того, они могут быть установлены вдоль глухих стен.

Настенные водяные конвекторы используются для обогрева помещений различного назначения – это обычные жилые комнаты, офисы, производственные здания, торговые залы магазинов, складские помещения и многое другое. Они не загромождают пространство и обеспечивают мягкую и практически незаметную циркуляцию нагретого воздуха. Для дизайнерских интерьеров выпускаются приборы с декоративной отделкой.

Плинтусные конвекторы

Плинтусные конвекторы отопления являются сравнительным новшеством. Они отличаются миниатюрностью и созданы для монтажа плинтусного отопления. Их преимущества:

  • равномерный прогрев воздуха по всей высоте помещения ;
  • предельно компактные размеры;
  • высокая эффективность обогрева.

Несмотря на свою миниатюрность, напольные приборы отопления хорошо прогревают жилые помещения, создавая комфортную атмосферу.

Внутрипольные конвекторы

Внутрипольные водяные конвекторы отопления станут находкой для тех, кто хочет создать максимально скрытую отопительную систему. Как видно из их названия, они утапливаются прямо в полы, где под них создаются специальные ниши. Там же прокладываются трубы, по которым циркулирует теплоноситель. Один внутрипольный водяной конвектор большой ширины обеспечит качественный прогрев и не испортит интерьер своим внешним видом – догадаться о присутствии такого обогревателя можно лишь по маскирующей решетке в полу.

Где применятся внутрипольные водяные конвекторы? Они незаменимы для установки в помещениях с панорамными окнами – в отличие от низких напольных приборов, они не закрывают вид из окон даже частично. Будучи полностью утопленными в полы, конвекторные обогреватели не мешают хождению людей, поэтому они могут быть установлены даже в дверных проемах, создавая преграду для потоков холодного воздуха.

Внутрипольные конвекторы отопления незаменимы в интерьерах, к которым предъявляются повышенные требования по отделке. Это могут быть выставочные залы, концертные залы, музеи и прочие места, где торчащие из полов обогреватели или их настенные аналоги будут неуместны. Также их используют для обогрева частных домов – отсутствие видимых элементов отопительных систем позволяет создавать интересные интерьеры.

Цокольные конвекторы

Еще одна новинка в мире отопительного оборудования – это цокольные водяные конвекторы. Они являются родственниками внутрипольных устройств, так как предназначены для скрытого монтажа. Их установка осуществляется в небольших нишах, в стенах, в лестничных ступеньках, в перегородках между комнатами. Цокольные конвекторы позволяют создать невидимую отопительную систему, отличающуюся высокой эффективностью. Они станут отличным выбором для тех, кто хочет создать эксклюзивный интерьер, в котором не будут встречаться отопительные приборы.

Цокольные конвекторы отопления требуют подключения к электрической сети. Электроэнергия здесь необходима для вращения вентиляторов, создающих принудительную конвекцию. Для того чтобы сделать их менее шумными, производители используют малошумящие вентиляторы. Благодаря этому они могут работать даже ночью, не создавая дискомфорта для домочадцев.

Глубина установки в пол и вентилятор

Теперь рассмотрим ситуацию, когда в вашей квартире коллекторная разводка и отопление сделано по полу.

Во-первых, не верьте на слово менеджерам продавцам. Абсолютно все внутрипольные конвекторы, очень плохо греют. И чем меньше глубина их установки, тем хуже они это делают.

По факту, в средней полосе России, нормально отрабатывают только самые мощные модели с глубиной установки 120мм. И то, если имеют дополнительный вентилятор.

То есть, экземпляры с глубиной 80 и 100мм в широтах с холодной температурой практически не работают.

От такой работы вы получите запотевшие окна, и температуру в комнате не более 17 градусов.

Иногда даже возникает плесень на стенах и потолке.

Но все таки есть же те, что более-менее работают (с вентилятором и глубиной 12см). Давайте рассмотрим их.

Начнем с того, что наличие вентилятора это:

дополнительные заморочки с электрикой по полу

дополнительные проблемы с его включением-отключением

лишние расходы на электричество

а самое главное, постоянный шум от его работы

Если пожелаете бесшумный и тихий вентилятор, то не удивляйтесь цене. Она на такие модели начинается от 50тыс. рублей и доходит до 200тыс.

Если взять для сравнения ту же самую обыкновенную радиаторную батарею, то при одинаковых параметрах теплоотдачи все ваши затраты ограничатся 5-ю тысячами.

При этом сам вентилятор, это очень недолговечная вещь. Ни один производитель конвекторов не дает на нее гарантию более 1 года.

Также очень сложно найти производителей, которые продавали бы вентиляторы отдельно. А это значит, что при его поломке, вам скорее всего придется покупать целый конвектор заново.

Выбор своего агрегата

Что учить вас выбору, уважаемый читатель, если вы и сами прекрасно знаете стандартный набор условий?

Желания должны соответствовать возможностям – это правило еще никто не отменял.

Эксперты советуют обращать внимание на бренд изделия и обязательную визуальную «примерку» будущей покупки под ваш интерьер и размер комнаты – недорогая покупка будет вам не в радость, если вы заметите, что напольный конвектор отопления (он же мобильный) слишком мал и не обладает необходимой мощностью для того, чтобы качественно обогреть комнату. И тут уж вози-не вози его за собой – не поможет и не согреет. Мощность, дизайн, способ монтажа, энергопотребление – все должно вас устраивать в новоприобретенном источнике тепла

И тогда будет вам радость от покупки и уют в доме

Мощность, дизайн, способ монтажа, энергопотребление – все должно вас устраивать в новоприобретенном источнике тепла. И тогда будет вам радость от покупки и уют в доме.
