Как врезаться в водопроводную трубу

Методы

Часто материал водоснабжающего трубопровода определяет и материал трубы отводной линии, и способ врезки. Если центральная или второстепенная труба стальная, то отводку также лучше применить стальную. В крайнем случае сделать переходной участок в виде штуцера из стальной трубы с вентилем, к которому потом подсоединить трубопровод из другого материала.

Врезка стальных труб производится такими двумя способами, как:

  • с применением сварочного аппарата путем приварки штуцера к водопроводу;
  • посредством стального хомута без сварки.

Оба метода применяют как при врезках в трубопровод, который находится под давлением, так и без давления. Но на трубопроводах высокого давления сварку рекомендуется применять только в экстренных, аварийных случаях, а также при организации дополнительных средств безопасности. В обычном режиме производства работ нужны действия по полному отключению участка водопровода, где производят врезку с применением сварки.

Алгоритм работы с применением сварки на действующем трубопроводе выглядит следующим образом:

  • вырывается экскаватором яма до уровня выше проложенного трубопровода примерно 50 см;
  • вручную очищается от грунта участок трубы, в который планируется врезка;
  • место врезки освобождается от антикоррозионного покрытия и других защитных слоев, а конкретный участок подсоединения штуцера или трубопровода отводки зачищается до блестящего металла;
  • приваривается штуцер с краном;
  • после остывания металла, нагретого сваркой, через кран в штуцер вводится сверло и просверливается отверстие в стенке водопровода;
  • когда через штуцер пойдет вода, сверло вынимают, а кран закрывают (врезка выполнена, дальнейшая прокладка линии водопровода начинается от вентиля на штуцере).

Хомут для врезки представляет собой обычную деталь, состоящую из двух половинок полукруглых форм. Эти половинки надеваются на трубу и стягиваются между собой болтами с гайками. От обычных хомутов они отличаются лишь наличием на одной из металлических частей резьбового отверстия. В это отверстие вставляется штуцер, служащий частью отводной линии. Расположить отверстие для патрубка можно в любом месте водопровода, а при ввертывании штуцера он всегда будет находиться под прямым углом к линейной плоскости поверхности трубопровода.

Весь остальной процесс происходит аналогично врезки при помощи сварки: в штуцер через кран вводится сверло и сверлится отверстие. Если отводка небольшого диаметра и давление в водопроводе в пределах 3–4 кгс/см², то кран можно без проблем накрутить и после сверления (если он резьбовой, а не вварной). Подсоединение дополнительных линий к чугунной магистрали также производится с помощью хомутов.

Врезка в трубы из пластика или полиэтилена происходит с помощью пластиковых хомутов или седелок (полухомут на застежках). Хомуты и седелки бывают простыми и сварными. Работа с простыми устройствами мало чем отличается от врезки с хомутом в стальную трубу. А в сварных седелках или хомутах имеется все необходимое для сварки оборудование. Такая седелка в сборе устанавливается на трубу в намеченном месте, подключаются клеммы к электричеству и через несколько минут врезка будет автоматически выполнена.

Что потребуется для врезки в металлический водопровод

Для того чтобы врезать отвод в металлический (стальной, чугунный) внутренний водопровод, потребуется такое приспособление, как седельный хомут со сверлом. Хомут разборный — его части для закрепления на участке трубы фиксируются при помощи болтов. В зависимости от модификации седелки, хомут может продаваться в сборе с трещоткой, блокировочными болтами и промывочным краном.

Данные блоки присоединяются к хомуту с использованием уплотнительных прокладок из резины. Кроме того, уплотнители толщиной до 12 миллиметров используются в местах прилегания хомута к поверхности трубы. В случае необходимости резина приклеивается непосредственно к прижимному устройству, что даст возможность контролировать точное положение прокладки во время монтажа седельного хомута.

Совет по выбору хомута: при покупке приспособления изучите состояние сварного шва в месте присоединения штуцера. Некачественный шов может привести к образованию свища.

Некоторые мастера-профессионалы и вовсе советуют выбирать не сварной, а клёпаный хомут. Кроме того, постарайтесь подобрать хомут соответствующего диаметра, в противном случае придётся подкладывать толстый слой уплотнителей.

Присоединение к газопроводу

Врезка в газовую трубу под давлением довольно опасное мероприятие. Поэтому разумнее доверить его проведение профессионалам, имеющим лицензию на подобные работы. Если принято решение о самостоятельной врезке, следует запомнить несколько важных правил. Осуществлять этот процесс надо, учитывая давление. Включение в газовую трубу, где данный показатель занижен, должно происходить с параметрами от 20 до 80 мм вод. ст. Если система характеризуется повышенным или средним давлением, то его необходимо уменьшить до допустимых значений.

Создание нового соединения своими руками возможно, используя холодную врезку, то есть оставляя газовую трубу под давлением. Эта методика проверена временем, но требует специальной квалификации. Способ ее осуществления может быть катушечным и тавровым.

Процесс врезки к газовой трубе под давлением начинается с подготовительного периода. То есть нужно приобрести требующиеся инструменты и материалы. Подобный товар с легкостью найдется на строительном рынке.

Запланированные работы ведутся в соответствии с заранее продуманным планом:

  1. Очищаем поверхность газовой трубы под давлением.
  2. Делаем разметку, обозначая границы врезки.
  3. Сделаем необходимые отверстия. Тавровый способ требует два, а катушечный одно.
  4. Осуществляем обработку скважин посредством глины. После эти щели необходимо охладить и заглушить специальным приспособлением.
  5. Производим монтаж инструмента для отключения, который вставляется вместо куска металла, извлеченного с помощью заглушки.
  6. Устанавливаем патрубок, стыки которого необходимо заварить, и закрываем на нем задвижку. Для начала надо сделать проверку все параметров. Возможно, что придется немного исправить разметку.

Последним пунктом является заделывание обработанных отверстий и присоединение новой трубы. Остается посредством мыльной пены сделать проверку шва, появившегося при сварке.

Особенности врезки в водопровод из металла, чугуна и пластика

Для того чтобы врезаться в металлический трубопровод используют седельный хомут со сверлением:

  1. Перед тем как начать монтаж прибора на трубу, ее необходимо тщательно очистить от загрязнений (если есть) и ржавчины. Кроме, нижней части, которая имеет форму полукруга, в верхней части хомута располагается клапан с отверстием для сверления непосредственно под сверло. После того как хомут установлен на трубе, его части соединяются между собой болтами.
  2. После того как хомут закреплен сверлится отверстие и закрывается заглушкой при помощи специального винта. Этот хомут можно использовать в качестве запорной арматуры. Так же можно использовать хомут с уже установленным вентилем. После того как отверстие готово, сверло вытаскивается и вентиль перекрывается. После чего выполняются другие необходимые работы по установке.
  3. На металлический хомут может быть закреплен специальный станок, который состоит из ручки с трещоткой, болта блокировки, вала со сверлом на конце и промывочного крана. Все заключается в металлический корпус, который с помощью уплотнительных резинок крепится к хомуту. Благодаря тому, что есть направляющая муфта, можно сверлить в определенном направлении. Таким способом делается врезка в водопроводную трубу из чугуна или стали.

Врезка в пластиковый трубопровод без снижения давления на нем возможна с помощью электросварного хомута-седелки. Он изготавливается из специального пластика и имеет нагревательную спираль со сверлильным механизмом. На корпусе этого хомута нанесен штрих-код, который позволяет с требуемой точностью вводить характеристики сварки.

  1. Трубу нужно заранее очистить и при помощи болтов к ней закрепить хомут, у которого есть клеммы для подключения сварочной машины.
  2. При помощи сварочного аппарата нагревается спираль и приваривается отвод.
  3. В нынешние дни чаще всего используется седелка со встроенной фрезой и вентилем. Для того чтобы произвести врезку в водопровод с помощью сварки, используют муфту.
  4. После того как все полностью остынет, необходимо через час при помощи фрезы сделать отверстие и навинтить запорный вентиль.

Такой способ применим для трубопровода с давлением до 1,6 МПа.

Для того чтобы просверлить чугунную трубу под давлением, применяют хомуты, у которых имеется специальная конструкция и биметаллические коронки. При этом коронка не должна перегреваться, а работы должны проводиться на малых оборотах.

Этапы работ при врезке в чугунную трубу водопровод:

  • необходимо раскопать трубу и очистить ее в месте врезки от ржавчины;
  • при помощи болгарки срезать верхний слой каленого чугуна;
  • установить разборную седелку, для того чтобы герметизировать стык между арматурой и хомутом необходимо положить резиновый уплотнитель;
  • запорный вентиль необходимо прикрепить к фланцевому отводу, через него будет вводиться коронка (режущий инструмент);
  • чугунную трубу просверлить, охлаждая место реза;
  • коронку извлекают из вентиля и перекрывают поток воды.

Трубу сверлят твердосплавной коронкой, менять которую нужно будет как минимум 3-4 раза за весь процесс. Также не нужно забывать о том, что необходимо обеспечить уклон патрубка седелки в направлении дома в 2 градуса.

Для врезки в чугунную трубу нужно применять сверла, предназначенные для работы с металлом!

Сварочная установка патрубка к водопроводу из стали должна делаться только квалифицированными специалистами. Монтаж седелок на чугунный или полимерный трубопровод делается самостоятельно, но для этого необходимо отключить водоснабжение. Врезка под давлением должна осуществляться с учетом всех правил и рекомендаций, в противном случае эти работы могут повлечь опасность для здоровья и материальных ценностей.

Если вы проживаете в доме за городом, то вам нужно обустроить подачу воды в жилье, и для решения этого вопроса существует два решения – обзавестись собственной скважиной или колодцем, или подсоединиться в централизованную трассу с водой под высоким давлением. Первый вариант – дорогостоящий, длительный и трудозатратный. Второе решение обеспечит ваш дом водой в течение одного дня, но вы будете зависимы от графика подачи воды (такое бывает в отдаленных периферийных поселках).

Положительный момент, который дает врезка в водопровод — вы получите стабильное давление в трубах, что обеспечит такую же стабильную работу бытовых приборов, требующих подводки воды – стиральной машины-автомата, посудомойки, сантехнического оборудования – ванны, джакузи, душа или даже бассейна.

Особенности процесса врезки

Правильно выполнить врезку сможет мастер, получивший лицензию на работу с системами под напором. Он подберет оптимальный метод и всего за один день подключит дом к системе канализации, отопления или водопровода.

Работа с полимерной арматурой

Для врезки в пластиковый трубопровод необходим электросварной хомут-седелка. Он представляет собой элемент с ответвлением, через которое в трубу погружается сверло. Деталь надевают на магистраль, подключают клеммы к источнику электроэнергии и выполняют сварку. Готовый элемент прочен, износостоек и долговечен.

Подключение чугунных труб

Чугун — это хрупкий материал, который может треснуть при неаккуратном обращении. Работая с ним нельзя применять сварку. На трубу надевается хомут с резиновыми уплотнителями. Через отверстие в нем сверлится небольшое отверстие. Во время выполнения работ используются материалы для охлаждения.

Особенности работы со стальными трубами

Врезка в стальную магистральную трубу под давлением осуществляется с помощью приварного седельного хомута. Его крепят на трубе, проверяют герметичность швов, крепят к нему кран, сверлят сквозь него магистраль и перекрывают воду на ответвлении.

Разновидности седелок

Седловой отвод является более универсальным, поскольку производится с различными диаметрами под разные типы труб. В продаже есть не только элементы для изделий из ПНД, но и для стальных, чугунных (110 мм) вариантов. Кроме того, материалом исполнения седелок может быть также латунь, полиэтилен.

Седелка может быть выполнена в виде хомута, фиксирующегося болтами

По конструктивному исполнению седелки делятся на два вида:

Седелка-накладка (или электросварная седелка) специально разработана для установки на ПНД трубы. Для монтажа необходимо использование электродиффузионной сварки.Стоимость элемента больше по сравнению с обжимными хомутами. Однако, место его стыка с трубой замоноличивается так, что ничем не отличается от обычной сварки двух ПНД деталей.

Модификации типа обжимного хомута устанавливаются на трубу путем стягивания двух изогнутых половинок, одна из которых содержит резьбовой отвод. В нем расположена переходная деталь для выполнения врезки в трубу. Цена такой седелки на ПНД изделие очень низкая, что определяет ее доступность.

Наиболее уязвимыми и зависящими от размеров являются обжимные элементы, не имеющие герметичных колец. Они требую очень плотной фиксации.

Процесс врезки

В зависимости от варианта изготовления седелки и дополнительных элементов могут быть различные способы врезки.

Простой метод

Как врезаться в водопроводную пластиковую трубу? Сейчас будет описана технология, которая используется как для пластика, так и для металла или других материалов трубопровода. Ей может воспользоваться каждый собственник частного дома. Она не требует покупки дорогих изделий.

К патрубку хомута крепится шаровой запорный кран, через который вводится сверло, закрепленное в дрели. Кран должен быть открыт. Иначе он ему грозит повреждение.

Выполняется отверстие в трубе. Предварительно в месте сверления производят кернение.

Внимательно работают при врезке в чугунную трубу водопровода. Она хрупкая. Поэтому сверлят ее на малых оборотах, не сильно надавливая на дрель.

Для защиты от напора воды применяют обрезанную пластиковую бутылку вместе с пробкой, куда вкручивается сверло.

Работа выполняется вдвоем. Помощник стоит около электрической розетки. Когда хлынет вода, он отсоединяет штепсельную вилку дрели от электричества. Сверлильщик в этот момент вытаскивает сверло из седелки и закрывает кран.

Схема седельного хомута для врезки водопровода под давлением.

Затем производят монтаж домашней водопроводной линии (автономная система водоснабжения частного дома). Она может стыковаться с краном по-разному.

Основные способы соединения:

  1. Резьбовое.
  2. С использованием компрессионных фитингов.
  3. Клеевое.
  4. При помощи пайки.

Это зависит от материала трубы.

Применение встроенной фрезы и защитного клапана

Для врезки в водопровод под давлением продаются седелки, в патрубке которых находится встроенная фреза с шестигранным пазом под ключ. Для вращения фрезы в паз вставляется насадка, закрепленная в вороток или дрель.

На торце патрубка выполнено уплотнительное приспособление, через которое и заводится насадка.

Хитрость заключается в том, что патрубок закрыт подпружиненным клапаном. Но стоит на него надавить насадкой, как тот открывается, давая проход к фрезе.

Кроме того, по окружности патрубка располагается резиновое кольцо, охватывающее насадку. Часто такая конструкция применяется при врезке в полиэтиленовую трубу водопровода.

Когда сверление закончится (появится незначительное выбивание воды из-под насадки), фреза выкручивается до касания с клапаном. Сверху ставится заглушка. Она скорее антивандальная, чем уплотняющая.

Сбоку патрубка имеется отвод с запорным шаровым краном. К нему открывается доступ воды после выкручивания фрезы. Но он должен быть закрыт и открывается лишь после монтажа домашнего трубопровода.

Еще способы

Работники водоканала используют для врезки в металлическую трубу без сварки массивное уплотнительное устройство. Оно выглядит в виде трубы с прокладками, которая насаживается на патрубок седелки.

На хомуте или на трубе магистрали монтируется узел крепления и к нему притягивается устройство тремя–четырьмя длинными болтами.

Такая конструкция полностью герметична и не пропускает ни капли воды. Поэтому тут предусмотрен манометр. Когда отверстие будет сделано, то это покажет скачок давления на приборе.

К стальному трубопроводу можно подключиться также, приварив к нему патрубок. Тогда седелка не потребуется. Но здесь имеет значение врезка трубы в трубу в зависимости от диаметра. Такой способ логично использовать при большом сечении магистрального трубопровода водоснабжения.

После сварки дальнейший монтаж производится аналогично вышеописанным методам. Основные шаги – монтаж шарового крана на патрубок, сверление отверстия, подсоединение домашнего водопровода. При этом нужно подумать о варианте защиты электроинструмента от струи воды.

Возможно вам будет интересна информация изложенная в следующих статьях:

Видео о врезке в водопровод под давлением.

https://youtube.com/watch?v=yxTsmEGk_5U

Как врезаться в пластиковую водопроводную трубу: способы и необходимые разрешения

Врезать индивидуальный отвод в действующие централизованные коммуникации можно несколькими способами. Здесь все зависит от того, как далеко находится коллекторный колодец, если речь идет о врезке вне квартиры или дома. Такие работы требуют разрешения. Когда же возникает необходимость присоединения дополнительного отвода внутри квартиры, никакие согласования не нужны.

В чем особенности присоединения трубы к централизованной системе

Работы по врезке в пластиковую водопроводную трубу, в стальной или чугунный трубопровод поручаются специалистам водоканала или квалифицированному подрядчику (с ведома водоснабжающей организации).

Самостоятельная врезка даже в пластиковую водопроводную трубу общего пользования запрещена законом. Незаконным является дополнительная врезка в централизованное водоснабжение в обход приборов учета.

Обратите внимание! Начинать планирование индивидуальной врезки в централизованную систему следует с оформления официального разрешения. Самостоятельное подключение карается материальным и административным наказанием

Обращаться за соответствующим разрешением следует в то ведомство, к которому относится нужный трубопровод. В случае с водопроводом – это горводоканал или организация, которая занимается обслуживанием водопроводных коммуникаций в деревне, поселке. Для оформления разрешения на врезку в трубу при себе следует иметь документы на земельный участок и дом.

Разрешение на врезку в централизованную трубу будет содержать:

  • точные данные о месте врезки;
  • указание диаметра трубопровода и отвода;
  • дополнительные сведения, зависящие от цели проведения работ.

После получения разрешения следует обращаться в СЭС. После этого готовится и регистрируется проект врезки, составляется смета работ.

Схема врезки в централизованный водопровод

Если в зоне расположения вашего дома или участка есть коллекторный колодец, то врезку проводят (если разрешено) в этом колодце. Если таковой расположен далеко, то доступ к трубе осуществляют через дополнительный колодец.

Для этого:

  • в указанном проектом месте роют квадратную яму размером 1,5\1,5 метра;
  • от ямы, в направлении к дому копают траншею для будущего отвода;
  • по завершению всех работ над местом врезки сооружают дополнительный колодец с крышкой для доступа к месту подключения.

Подключение к централизованной трубе, которая находится под давлением, осуществляют в два этапа:

  1. Установка фланца для отвода с запорным вентилем.
  2. Рассверливание тела трубы.

Врезаться в пластиковую водопроводную трубу можно как с применением сварки, так и без нее. Подключение к стальным коммуникациям обычно проводится при помощи приваренного фланца.

Обратите внимание! Общее правило врезки отвода заключается в том, что диаметр врезаемой коммуникации всегда меньше диаметра центральной трубы

Способы врезки в пластиковый водопровод внутри квартиры

Дополнительный отвод от центрального водоснабжения внутри квартиры осуществить проще, чем врезку в общий трубопровод.

Осуществление врезки своими руками

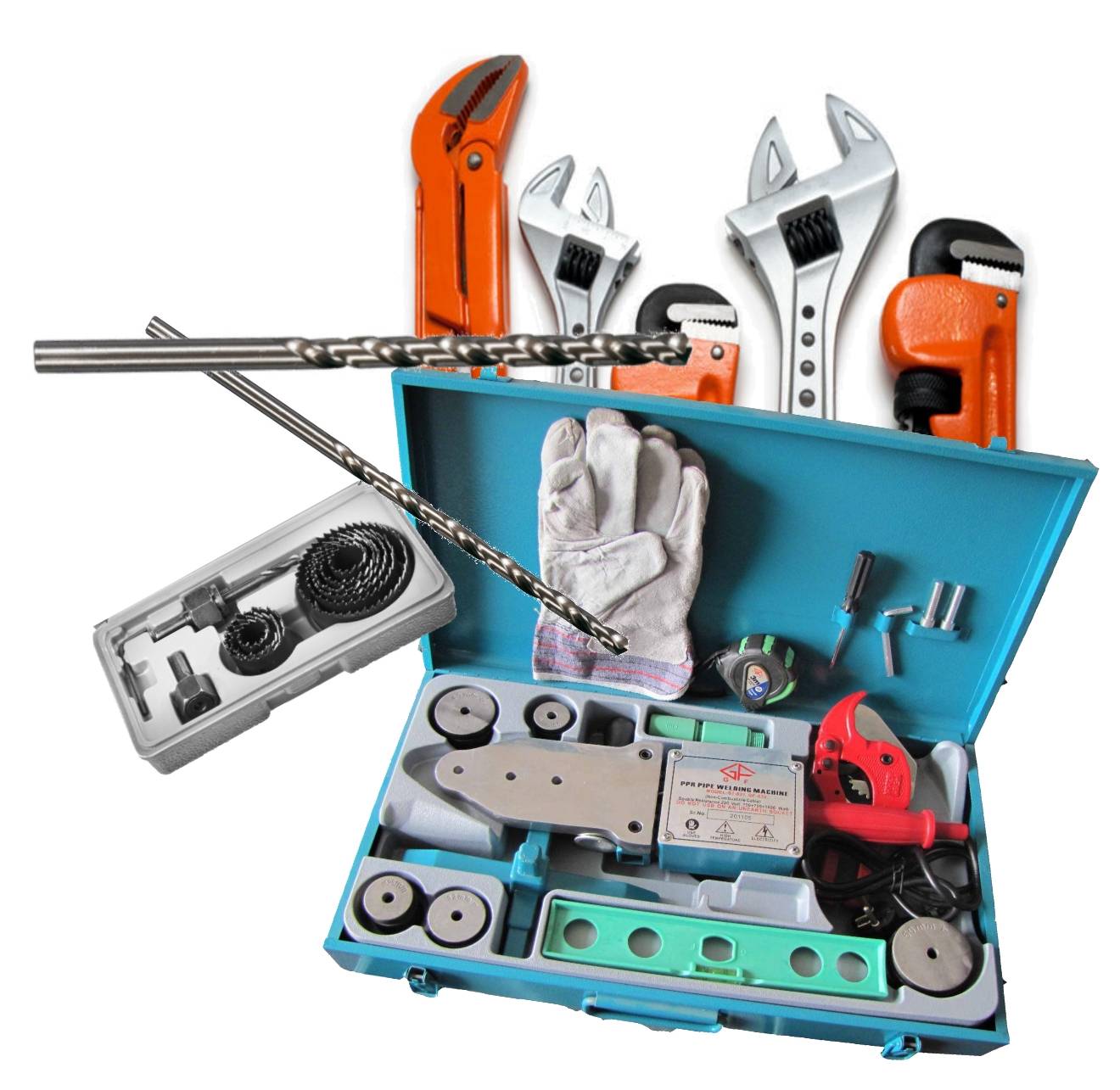

Необходимые инструменты и материалы.

Основные инструменты необходимые для выполнения работ по врезки отвода из пластиковой трубы:

  • паяльник утюг;
  • труборез;
  • карандаш строительный;
  • сварочный аппарат (в случае проведения варки электросварочной седелки).

Материалы, применяемые в процессе работ:

  • пластиковая труба;
  • тройник соответствующего диаметра и другой узел.

Ход работ

Прежде всего, необходимо перед началом проведения работ подготовить весь инструмент и материал необходимый для этого. Убедившись в полной комплектации и наличием, при необходимости, нужных разрешений от контролирующих органов, приступаем к проведению работ.

Подготовка и устройство колодца для врезки в магистральную сеть водоснабжения. Работы выполняются с привлечением специальной техники и сотрудников контролирующих органов, так как работы производятся на сети подведомственной им.

Параллельно проводится работы по подготовке траншеи для прокладки новой линии водоснабжения и водоотведения. Если эти линии пересекают, так же чужие магистральные сети и в проекте указано пригласить представителя при производстве работ, то это придется выполнить обязательно.

Далее выполняются работы по врезке в магистральную сеть водоснабжения, способами в зависимости от выбранного варианта и устройства.

Подключение к смонтированному узлу врезки всей новой линии системы водоснабжения до узла учета и отходящего крана, где представители поставят пломбу.

Соединение асбестоцементных труб

Асбоцементные трубные изделия, материалом для изготовления которых выступает портландцемент, перемешанный с асбестовыми волокнами в соотношении 4:1, соединяют посредством установки муфт и фитингов.

Выбор способа зависит от рабочего давления в системе:

  • Для труб с рабочим давлением в пределах 3 кгс/куб.см при врезке используют асбоцементные двубортные муфты, оснащенные резиновыми уплотнителями. Отрезки длиной в 150-200 мм имеют чуть больший диаметр, чем размер соединяемых трубы.
  • Для напорных трубопроводов в рабочим давлением от 3 кгс/куб.см задействуют специальные фитинги, именуемые как муфты Жибо. Они представляют собой разборные конструкции с фланцами и чугунными втулками, дополненные уплотнительными резиновыми кольцами.

В обоих вариантах ключевую роль в достижении герметичности стыка играют уплотнительные резиновые кольца.

При выборе фитингов и муфт для выполнения врезки асбестоцементных труб основное внимание уделяют эластичности уплотнительных колец крепежных элементов

Технология выполнения врезки с использованием муфт и фитингов аналогична, как и при работе с металлической арматурой

Единственное – поскольку асбестоцементные изделия достаточно хрупки, врезку стоит выполнять с максимальной осторожностью

Варианты врезки в пластиковую трубу

Рассмотрим, как врезать в пластиковую водопроводную трубу в разных вариантах: посредством обжима хомутом накладкой, подключением коллектора или тройника, монтажом электросварочной седелки, обеспечение врезки посредством патрубка.

Монтаж обжимного хомута накладки

Данный узел представляет собой две детали стянутыми хомутами болтами. Крепится верхняя часть к трубе через уплотнительную прокладку препятствующая протечкам воды. Для хорошего прижима обе части накладки должны быть подобраны соответствующего размера по маркировке.

В первой верхней части устроено технологическое отверстие для подключения новой линии водоснабжения.

Возможное подключение посредством:

  • Элемент запорного крана,
  • наличие встроенной фрезы и защитного клапана,
  • концом из металла в виде фланца,
  • возможность пластикового торца под склеивание.

После размещения хомута с накладками верхнюю часть направляю в сторону планируемого отвода новой линии. Фиксируют узел болтами, которые заранее подбирают по размеру с учетом диаметра узла. Специальным устройством просверливают в магистрали отверстие через патрубок смонтированного фитинга.

Данный способ, так же позволяет выполнить подключение к пластиковой трубе находящейся под давлением воды. Для этого в узле установлен встроенный вентиль, проворачивая который происходит сверление отверстии. После получения нужного результата кран закрывается, и фреза поднимается.

Это очень выгодный способ позволяющий решить проблемы подключения к воде в тех случаях, когда нет возможности прекратить подачу водоснабжения или она крайне неудобна. Такое решение упрощает процедуру и дает возможность проведение её в оперативном режиме.

Устройство хомута или коллектора

Установка тройника можно назвать классическим вариантом решения проблемы. Вместе установки, подготовленной путем удаления части трубы с двух сторон, монтируется отдельная часть в виде тройника или коллектора. Далее производиться пайка.

Приспособление электросварочной седёлки

https://youtube.com/watch?v=8cgQmoCObQM

Этот механизм напоминает выше описанный способ крепления накладки, но с отличиями. Она, так же как тройник обеспечивает плотное и надежное крепление посредством пайки на молекулярном уровне материала.

Достигается это за счет устройства в пластике накладок электрических нагревательных спиралей, которые специальным сварочным устройством, имеющий программу, настроенную под каждый узел, для исключения перегрева. После чего пластик разогреваясь до определенной температуры, не превышающей критической, приклеивается к пластику и обеспечивает плотный и крепкий контакт.

Врезка посредством патрубка

Хороший способ на трубах низкого давления. Принцип крепления заключается в том, что с помощью патрубка и обхвата, без сварочных работ, устанавливается на трубах. Подбирается элементы устройства нужного диаметра, в противном случае узел может дать течь воды. Крепление позволит просто и быстро установить отвод.

Выбор лучшего решения

Без сомнения можно, что самым универсальным и эффективным способом, учитывая сложности монтажа узла, является накладки. В сравнении с другими способами он обеспечивает надежность и гибкость в монтаже.

Согласование работ по врезке в водопровод

Только с разрешения соответствующих органов можно начинать работу по врезке дополнительного трубопровода в централизованную систему водоснабжения

Важно оформить всю документацию до начала работ. Если всего этого не сделать, то можно понести административную и материальную ответственность за незаконность своих действий

Итак, начинать процедуру врезки нужно с того, чтобы получить план конкретного участка для определения наличия различных инженерных коммуникаций, проложенных под землей. С данным документом можно направляться в водоканал и делать заявление о желании подключиться к центральной системе водоснабжения. При себе также необходимо иметь документы, указывающие на право владения конкретным домом или участком.

Технические параметры, о которых необходимо знать при подключении:

  • строго определенная точка врезки;
  • диаметр подключаемого трубопровода;
  • иные сведения, требуемые в соответствии с целью производимых работ.

Затем необходимо получить разрешение от санитарно-эпидемиологической службы. Со всеми вышеперечисленными документами можно приступать к разработке и подписанию проекта и сметы на проводимые работы. Самостоятельное выполнение врезки в трубу без отключения водоснабжения строго запрещено, как и установка учетного оборудования. Для этих целей существуют специалисты, которых можно вызвать из соответствующей государственной или сертифицированной частной организации.

Также запрещена врезка в трубопровод следующих типов:

  • магистральные сети больших диаметров;
  • трубопроводы, в последствие не зацикленные с канализационным сливом;
  • прочие типы.

Виды врезок, инструменты и расходные материалы

По видам трубопроводов врезки бывают:

  • водопроводные,
  • канализационные,
  • врезки в систему отопления,
  • газопровод.

Техника исполнения врезки зависит от материала трубы, её диаметра. Приходится учитывать и сопутствующие условия, например ограниченность пространства.

От обычных врезок, для которых линию просто на время перекрывают, отличают врезки под давлением, то есть в действующую линию без её отключения.

Чтобы делать врезки труб водопровода или канализации стандартного набора инструмента сантехника из пары разводных, пары газовых ключей и молотка будет недостаточно.

  • паяльник для полипропилена плюс насадки и приспособления для резки и зачистки труб,
  • дрель с комплектом фрез-коронок для прорезки отверстий большого диаметра в пластике,
  • сверла по металлу диаметрами 10-12 мм, длиной 150-200 мм для врезки в водопроводную магистраль без ее отключения,
  • небольшой монтажный ломик.

Какой именно инструментарий потребуется, зависит от вида врезки

Поскольку в большинстве домов вряд ли найдется газовая сварка, в устройстве врезок своими руками постараемся обойтись без нее. Кроме инструментов под рукой нужно иметь:

  • уплотнительную ленту ФУМ,
  • «косичку» льняной пакли
  • и тюбик силиконового герметика.

Способы подключения

Стальной приварной тройник

Делая врезку в стояк многоквартирного или частного дома, можно отключить подачу воды и произвести работы в сухой системе. Отключение магистрального водопровода высокого давления экономически нецелесообразно, т.к. нужно провести ряд мероприятий:

  • Снизить давление в системе.
  • Слить воду.
  • Сделать отверстие в трубе.
  • Закрепить отвод, смонтировав на нем шаровый кран или задвижку.
  • Соединить подключенный отрезок трубы с системой внутреннего водопровода.
  • Проверить герметичность всех узлов.
  • Закачать воду в магистраль.
  • Удалить воздух из системы.
  • Выйти на расчетное давление трубопровода.

Эта методика применяется для приваривания тройника к внешней стальной сети. При помощи автогена вырезается отверстие, приваривается патрубок и осуществляется монтаж вентиля. Перекрыв вентиль, можно восстанавливать водоснабжение по основной магистрали, и продолжать дальнейшие работы по подключению отвода к внутренней сети. По окончании работ, на сколько это возможно, необходимо провести восстановление антикоррозийной защиты труб.

Первый этап — земляные работы. В месте потенциальной врезки снимают грунт при помощи экскаватора. Чтобы исключить повреждение трубы, последние полметра земли убирают вручную. Для удобства проведения работ необходимо выкопать яму габаритами не менее 1,5х1,5 метра, чтобы было удобно стоять и разместить инструмент. Прежде чем готовить монтажный колодец, необходимо прокопать траншею от места врезки до дома, чтобы провести трассу водоснабжения.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
