Термостатический клапан для теплого пола: виды и как выбрать, схемы монтажа

Альтернативные способы подключения тёплых полов

Есть другие варианты подключения тёплых водяных полов:

  • При обустройстве тёплого пола в комнате, размер которой не больше 10 м2, регулировка температурного уровня может осуществляться при помощи простого вентиля. Для повышения уровня нагрева, вентиль нужно открутить, для понижения закрутить. Минус такого способа кроется в ручной регулировке. При установке дополнительно к нему двухходового клапана с одного боку, настройка будет производиться автоматически, так же, как и при использовании трёхходового.
  • Возможно подключить тёплый гидропол напрямую от котла.  Но тогда, обязательно наличие теплогенератора, арматуры безопасности и насоса. Вода от ёмкости подаётся в коллекторный узел, и далее направляется в ветки пола, после обхода магистрали возвращается в котёл. Его нужно настраивать на температуру теплоносителя тёплого пола.

Если пол с обогревом оборудован по данной схеме, то лучше устанавливать конденсационный котёл, так как он способен работать в режиме низкой температуры в полную силу. Обычный котёл работая в низкотемпературном режиме спровоцирует поломку теплообменника. При использовании твёрдотопливного котла, для регулировки температуры потребуется буферный обменник.

Подключение греющего пола к насосно-смесительному узлу — данная схема предназначена для совместной системы отопления, с радиатором и тёплым полом. В смесительном узле отработанная вода подмешивается к горячей, идущей от источника нагрева.

Все насосно-смесильные узлы имеют балансировочный клапан, он производит дозирование охлаждённой жидкости. Тем самым, можно получить строго требуемую температуру воды для половой системы на выходе из оборудования, что повышает её эффективность.

Есть разные модели насосно-смесительных узлов, они укомплектованы: байпасом, который имеет перепускной клапан, балансировочным краном или шаровыми вентилями, они расположены по краям насоса.

Подсоединение пола с обогревом от радиатора — для этого требуется специальный комплект, с температурными ограничителями для теплоносителя и воздуха, и воздухоотводчиком. Вода направляется в трубы пола прямо от высокотемпературных батарей, там охлаждается до нужного градуса, и подаётся следующая партия. Но при этой схеме, существуют зоны перегрева.

Планируя монтировать тёплый водяной пол у себя дома, следует продумать заранее все элементы конструкции. А главное, каким образом будет достигаться нужная температура теплоносителя в системе отопления. Конечно, насосно-смесительный узел — более совершенный прибор, но стоит он дороже, да и не каждому под силу его установить самостоятельно.

Отличный вариант — термостатический клапан. Он стоит недорого, подключение его несложное, при этом, с функцией регулировки и контроля температуры воды он справляется прекрасно.

Основные неисправности и способы ремонта

Потеря функциональности ГК ведёт к остановке всего котельного оборудования отопительного оборудования, либо частичной, когда невозможно настроить нужный уровень нагрева в комнате, в связи с частичным открытием мембраны.

Иногда случаются ситуации, которые, наоборот приводят к непрерывной подачи топлива на горелочное устройство, когда газовоздушный вентиль постоянно открыт.

Все вышеназванные сбои обязаны быть немедленно устранены, поскольку могут создать аварийную ситуацию в доме. Если пользователь не знает, что делать с неисправным клапаном, нужно немедленно перекрыть входной газовый вентиль, тщательно провентилировать помещение и вызвать представителей горгаза.

Проверка электрических компонентов

Произвести тестирование на функциональность электромагнитного ГК отсекателя позволительно без применения демонтажа. Для выполнения проверки прямо на котле, нужно отключить подачу газа, закрутив вентиль на газопроводе.

Наряду с этим котлоагрегат может оставаться подключенным к электросети. На регуляторе подачи топлива в горелку, имеется электронный узел — микропереключатель, который при включении нагревателя подаёт питание на основные технологичные компоненты.

Микропереключатель

Зоны подачи напряжение микропереключателем:

  • устройство системы зажигания;
  • тепловентилятор;
  • электромагнитная катушка.

В том случае, когда в принудительном порядке, например, отвёрткой, подействовать на пластинку-гидротолкатель микропереключателя, в систему автоматики котла поступит питание.

В итоге активизируется деятельность последующих элементов, например, у газового клапана для котла Baxi:

  • вентилятора;
  • пьезорозжига;
  • электромагнитного клапана-отсекателя.

Проверяющий услышит звук включенного вентилятора, щёлкающий звук пьезорозжига и, отличительный щелчок штока клапана. Подобное положение устройства показывает работоспособность элементов, во всяком случае, по электрической части.

Проверка катушки электромагнита и ее ремонт

Практика эксплуатации газового оборудования котлоагрегатов указывает, что неисправность катушки электромагнита — не всегда происходит из-за обрыва проводника намотки.

Частыми бывают эпизоды межвиткового замыкания, что аналогично ведет к потере функциональности узла защиты. В связи, с чем потребуется диагностировать состояние электромагнитного клапана отопительного котла.

Проверку работоспособности катушки индуктивности выполняют с применением тестера на разрыв либо межвитковое замыкание. Замер катушки индуктивности производится обычно в порядке замера сопротивления — присоединением щупов на ее контакты. Когда узел никак не отвечает на подключение, по всей видимости — имеется обрыв электроцепи.

Катушка клапана

В том случае, когда диагностированный параметр сопротивления различается с указанным в документации, скорее всего, имеет место межвитковое замыкание. И в том и в ином варианте катушку необходимо поменять.

Газовый клапан очень ответственное оборудование, выполняя его ремонт или обслуживание, необходимо придерживаться следующих рекомендаций.

Необходимо избегать ударов, падений, толчков по устройству и сохранить технический ярлык, наклеенный на клапан. Данные, указанные на нем весьма важны для будущего ремонта.

Как выбрать оборудование?

Термостатические приборы выбирают в зависимости от пропускной способности теплоносителя. Она должна соответствовать объёму жидкости, которая нагнетается в систему отопления. Данные указываются в техническом паспорте к котлу.

Для горячего и холодного контура используют металлические трубы диаметром 26*2 мм. Такой же диаметр должен быть и у патрубков трёхходового смесителя. В противном случае придётся устанавливать переходники, что не желательно для системы отопления. На швы приходится высокая нагрузка. Необходимо всегда следить за их герметичностью.

Рекомендуем: Что входит в комплект тёплого пола Валтек?

Температура жидкости в напольной магистрали 55-35 0С. Оборудование выбирают в зависимости от определённого теплового режима, который возможно установить на термостате. Для радиаторного обогрева требуются более широкий температурный диапазон, до 80 0С.

Для управления температурным режимом в помещении при водяном напольном обогреве используют термостатическое оборудование. Автоматика облегчит эксплуатацию системы отопления, обеспечит нормальный микроклимат в отдельных комнатах коттеджа, сэкономит электроэнергию.

При использовании устройства с программным обеспечением появляется возможность регулировать температуру напольной магистрали в зависимости от времени суток, дней недели.

YouTube responded with an error: Access Not Configured. YouTube Data API has not been used in project 268921522881 before or it is disabled. Enable it by visiting https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881 then retry. If you enabled this API recently, wait a few minutes for the action to propagate to our systems and retry.

Электронные терморегуляторы

Существует незначительный числовой дисплей и ряд клавиш. На дисплее отображаются текущие характеристики системы, либо выставляемые. Клавиши (зачастую со стрелками «вверх» и «вниз») предназначаются с целью изменения температуры. Программируемые регуляторы температуры дают возможность сохранять стабильную температуру пола, можно автоматически менять ее в конктерные дни недели, либо время суток.

Имеются модификации, которые наравне со стационарным блоком управления на стене имеют портативный пульт управления. Определенные модели дают возможность распоряжаться работой посредством персонального компьютера, либо планшета, что довольно удобно. Данные приборы могут осуществлять контроль нагреванием пола.

Схема подключения трехходового клапана

В зависимости от направления потоков, термостатический клапан представлен двумя моделями.

  • Т-образная или симметричная схема. При таком подключении вода – горячая и холодная входит через боковые отверстия, а после смешивания жидкость вытекает через центральный ход.
  • L-образная или асимметричная схема. В таком случае горячая вода поступает с одного бока, а холодная – снизу. Впоследствии смешанный поток выходит из второго бокового хода.

Устанавливается смесительный кран, оборудованный терморегулятором, если требуется обеспечить стабильную температуру теплоносителя.

Рассматривая смесительный узел, можно выделить в нем следующие составные части:

  • клапан обратный;
  • датчик температурный;
  • насос циркуляционный;
  • смесительный трехходовой клапан.


Схема смесительного узла для теплого пола

Схема подключения включает циркуляционный насос, монтируемый на подачу. Затем устанавливается температурный датчик, необходимый для определения степени нагрева поступающей воды. После этого идет термостатический клапан. На «обратку» монтируется обратный клапан с выходом, который присоединяется к трубе с циркулирующей охлажденной жидкостью, направляемой к смесительному клапану.

При подобной схеме подключения теплоноситель движется по следующему маршруту.

Последовательный тип подключения

  • Закачивание горячей воды при помощи циркуляционного насоса в систему оборудуемого теплого пола. Температура теплоносителя может достигать 80°С.
  • Смешивание с холодной водой при прохождении трехходового клапана. В результате достигается нужная температура.
  • Распределение теплоносителя по трубам теплого пола.
  • Возвращение остывшей воды в «обратку», откуда она забирается в трехходовой клапан для последующего смешивания с горячей жидкостью.

При подобном подключении регулирование степени нагрева поступающей в водяной контур воды осуществляет температурный датчик. Есть и другие способы управления. Самый неэффективный – это ручной метод, когда требуется изменять поступление потоков поворотом рукоятки. Есть вариант управления при помощи сервопривода, команды на который поступают от контроллера сообразно сигналам, поступающим от датчиков.


Схема узлов на основе трехходового смесительного и термостатического клапанов для теплых полов

Термостатический кран при оборудовании водяного теплого пола играет важную роль. Не допуская перегревания поступающего в трубы теплоносителя, он позволяет экономить топливо. Кроме этого, обеспечивается безопасность при эксплуатации достаточно сложной системы обогрева и продляется срок безаварийной службы.

Подключение клапана

На корпусе трехходового клапана указывается схема движения жидкости с помощью стрелок или букв «А» и «В», где «А» – горячий поток, «В» – холодный поток, «АВ» – смешанный поток. Устанавливать оборудование необходимо согласно этой схеме.
Термостатический клапан на радиатор отопления можно установить термоголовкой вбок, чтобы на неё не влияли внешние факторы, такие как сквозняк из форточки либо восходящие потоки горячего воздуха. Термоголовка реагирует на изменение температуры и, если в помещении жарко, а на термостат дует холодный воздух, то терморегулирующий механизм будет только усиливать отопление.
На сегодняшний день уже существует оборудование с выносным термостатом. Его проще установить там, где не будет постороннего влияния

Таким образом, он более точно сможет определить температуру воздуха в помещении.
Важно смотреть на указатели, которые находятся на корпусе прибора. Существуют термостатические клапаны с левой и правой установкой на радиатор.
Если оборудование устанавливать в перевернутом положении, то жидкость, протекая через него, будет собственным весом давить на тарельчатый клапан, и он будет открываться не по причине остывания воды, а под физическим воздействием.


Схема системы отопления с термостатическим оборудованием (показаны места установки клапанов)

  1. Твердотопливный котел – осуществляет отопление здания.
  2. Автоматический воздухоотводчик – выпускает накопившийся воздух из трубопровода.
  3. Термостатический клапан – регулирует температуру теплоносителя.
  4. Радиатор отопления – выполняет обогрев помещения.
  5. Балансировочный клапан – регулирует давление в трубопроводе.
  6. Расширительный бак – помещает излишнюю жидкость в результате её расширения.
  7. Запорная арматура – перекрывает поток жидкости.
  8. Фильтр – производит очистку воды.
  9. Насос – обеспечивает принудительную циркуляцию жидкости по трубопроводу.
  10. Манометр – определяет давление в трубопроводе.
  11. Предохранительный клапан – в случае повышения давления в системе производит сброс воды.

Основания для выбора

Следует учесть три основных условия для выбора типа регулировочной арматуры:

  1. Площадь комнаты. Чем больше кубатура помещения, требующего нагрева, тем сложнее и чаще приходится проводить регулировку, поэтому здесь надо ставить автоматику.
  2. Сечение трубы. Проход клапана должен быть не меньше Ø трубы. Если он больше, то на меньшую трубу ставят переходник.
  3. Максимальный расход (пропускная способность). Характеристика задается при проектировании теплого пола.

Если обогрев полов выполняется в небольших комнатах площадью до 10 м² и не является основной отопительной системой в доме, то подавать теплоноситель в контур можно и через 2-ходовые краны. Такое устройство будет автоматически подавать нужные порции горячей воды в подключенную петлю, поддерживая нужную температуру.

Устройство карбонового теплого пола

Использование программируемого регулятора теплого пола

Технология устройства электрического теплого пола

Подключение теплого пола без терморегулятора

Устройство теплого пола в ванной от отопления

Установка смесителя для теплого водяного пола

Водяной теплый пол — высокоинерционная система, управление которой имеет отложенный результат.

То есть, реакция на любое корректирующее воздействие будет физически ощущаться не сразу, что требует более аккуратной и мягкой настройки.

Иначе можно получить слишком ярко выраженное изменение режима работы — от полной остановки, до максимального нагрева поверхности.

Все управление системой сосредоточено в смесительном узле. осуществляющем подмешивание более холодных потоков в исходный горячий. Основным устройством, выполняющим это действие в составе узла, является смесительный клапан. Рассмотрим его функционирование повнимательнее.

Устройство и принцип работы трехходового клапана

Трехходовой клапан – это специфичный вид запорно-регулирующей арматуры, способный контролировать соотношение холодного и горячего потоков в двух замкнутых контурах. Проще говоря, он добавляет к основному отопительному контуру еще один, в котором можно поддерживать ту же температуру, либо изменять ее, настраивая клапан по своему усмотрению.

Условно трехходовой клапан можно представить в виде пары двухходовых клапанов, работа которых обратно пропорциональна: открытие одного ведет к прикрытию другого на равную величину

Важно понимать, что при этом общая интенсивность потока остается неизменной

В зависимости от принципа работы, выделяют три основные группы трехходовых клапанов:

Смесительный трехходовой клапан

Имеет два входных и один выходной патрубок. Применяется для регулирования температуры ведомого контура путем смешивания двух раздельных потоков с разной температурой в заданной пользователем пропорции.

Разделительный трехходовой клапан

Имеет один входной и два выходных патрубка. Используется для регулирования температуры путем изменения количества циркулирующего в ведомом контуре теплоносителя, а также перед системами дополнительно подогрева/охлаждения – в них подается отобранная клапаном часть потока.

Переключающий трехходовой клапан

Способен переключать поток между контурами, не влияя на его температуру и интенсивность. Переключение может осуществлять по схеме «вход-вход-выход» или «вход-выход-выход».

Мнение эксперта
Гребнев Вадим Савельевич
Монтажник отопительных систем

Существуют также комбинированные трехходовые клапаны, способные, в зависимости от способа установки, выполнять функции как смесительной, так и разделительной фурнитуры. Однако ввиду дороговизны и сложной конструкции они менее распространены.

На рисунках выше показаны схемы трехходовых клапанов седельного типа. Существуют также конструкции поворотного типа, однако они менее долговечны и могут устанавливаться лишь в контурах с небольшим внутренним давлением. В большинстве случаев приобретение седельного клапана предпочтительнее.

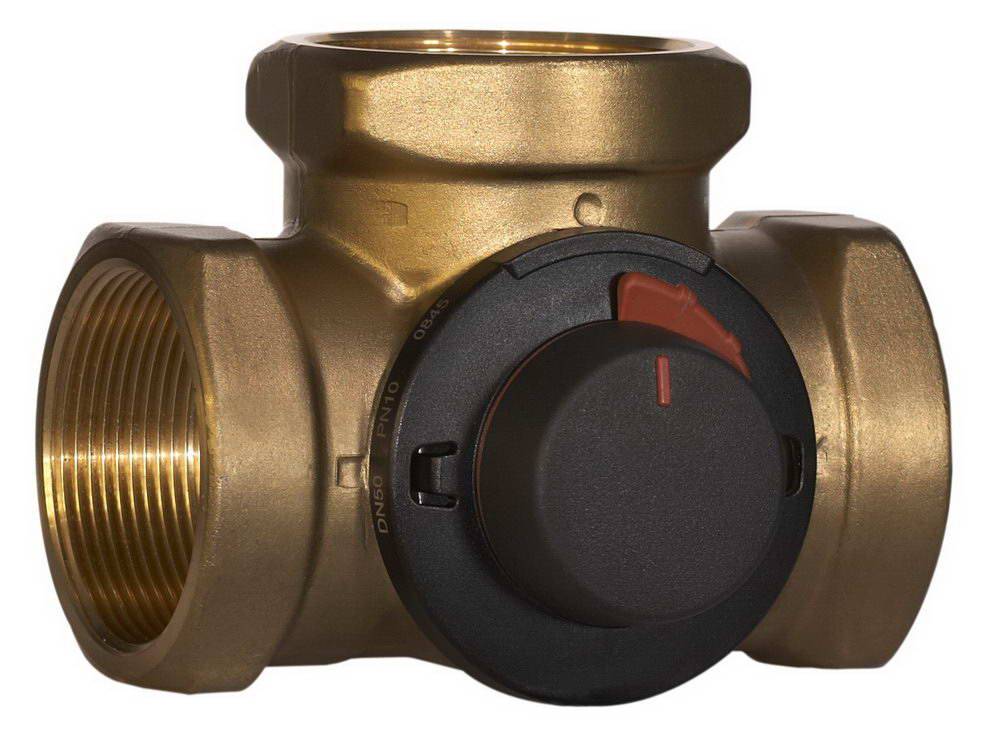

Внешне трехходовой клапан представляет собой Т-образную цилиндрическую развилку, концы который оснащены унифицированной резьбой. В моделях, рассчитанных на большую интенсивность потока, роль соединительного элемента может играть торцевой фланец.

Корпуса клапанов изготавливаются из распространенных в отопительных системах материалов: чугуна, нержавеющей стали, латуни, бронзы. Элемент трехходового клапана, осуществляющий регулирование выходящего потока или потоков, называют затвором.

Конструктивно он может быть:

  • шаровым – характеризуется плавностью работы, но может изнашиваться быстрее, чем аналоги других форм;
  • цилиндрическим или плоским – имеет повышенный ресурс за счет большей площади контакта с гнездом;
  • конусным – позволяет уменьшить габариты клапана.

Клапан должен быть оборудован надежной системой привода, которая может быть:

  1. Механической – регулирование рабочего режима осуществляется путем поворота головки на необходимый угол.
  2. Электронной – угол поворота затвора устанавливается электрическим сервоприводом, сигнал которому передается датчиком или системой климат-контроля.
  3. Термостатическим – конструкция клапана дополняется термическим элементом, который, при повышении температуры теплоносителя на определенное значение, расширяется, поворачивая затвор.

Трехходовые клапаны с ручным управлением наиболее надежны, хотя и не предоставляют такой гибкости и оперативности настроек, как их автоматизированные аналоги. Кроме того, на ресурс клапана любого типа оказывает большое влияние наличие абразивных частиц в теплоносителе, поэтому контуры, работающие с подобной высокоточной фурнитурой, рекомендуется оборудовать улавливающими фильтрами.

Особенности установки

Трехходовой клапан чаще всего входит в смесительную группу, которая помимо вентиля включает в себя:

  • обратный клапан;
  • насос циркуляционный;
  • датчик температуры.

Согласно данной схеме установка выполняется в таком порядке:

  • на подачу устанавливается насос, который закачивает горячую воду нагретую котлом;
  • после него идет температурный датчик, определяющий уровень нагрева теплоносителя;
  • затем монтируется трехходовой вентиль, осуществляющий смешивания потоков до заданной температуры.
  • на обратном контуре фиксируется клапан с выходом и подключается к охлажденному теплоносителю, поступающему в смесительный трехходовой вентиль.

В результате в трубопровод водяного теплого пола поступает теплоноситель с необходимым для равномерного и эффективного обогрева температурным режимом.

Если предполагается монтаж системы обогрева половых покрытий в небольших помещениях, то установку трехходового клапана проводят без смесительного узла. Последовательность монтажа смесительного прибора в такой схеме несколько иная:

  • на подаче горячей жидкости от котла крепится трехходовой клапан;
  • после него устанавливается датчик температуры;
  • затем монтируется циркуляционный насос доставляющий воду с отрегулированной температурой в контур теплого пола.

Трехходовые клапаны могут иметь различное расположение отверстий. Конструктивные особенности изделия зависят от направления теплоносителя. Согласно этому различают две основных модели смесительных вентилей:

  1. L- образный. Устройство имеет два боковых отверстия и один проем с круглым сечением в нижней части корпуса. В процессе функционирования системы горячий теплоноситель поступает с боку и смешивается с охлажденной жидкостью, подающейся снизу. Вода нужной температуры походит в контур через второй боковой проем.
  2. Т-образный. Согласно такой схеме горячий и холодный теплоноситель заходит в клапан в отверстия расположенные по бокам корпуса. После смешивания горячего и холодного потоков жидкость поступает в трубопровод теплого пола через центральный выходной проем.

Трехходовой клапан для теплого пола Т-образный

В процессе работы отопительной системы в трехходовой клапан подается нагретая до 80 градусов жидкость. После смешивания водяной  контур заполняется теплоносителем с оптимальными для теплого пола показателями температуры – 40 градусов.

Наиболее эффективной считается установка трехходового крана со смесительным узлом. Такая схема обеспечивает бесперебойный и полностью равномерный прогрев всей поверхности пола.

Виды клапанов для теплого пола

Смесительный

При приподнятой задвижке открыты два прохода. В этом случае активно холодная и горячая вода перемешивается, устанавливается таким образом обретенная температура, которая контролируется датчиком термоголовки.

Если температура теплоносителя слишком высокая, то задвижка опускается. Таким образом остается свободной только зона подмеса холодного теплоносителя. В этом случае сохраняется внутренняя   воды в блоке теплого пола.

Механический

Во втором варианте трехходового клапана мы наблюдаем, что зоны находятся все в других местах. Зона теплого пола перешел в нижнюю часть, «плюс» перешел справа — налево. Все эти детали не особо что-то значат.

Шток крепится к вентилю, под ними есть маркеры, ориентируясь на них можно регулировать температуру. Метод простой и очень надежный. Стоит такой элемент недорого, но регулировать все режимы приходится ручным способом. Отопительный контур при этом может нагреваться неодинаково.

С термоголовкой

Самое важное: при приподнятом штоке не происходит никакого подмеса. Горячая вода без малейшей задержки отправляется в контур теплого пола

Подобное явление не является продуктивным и не несет в себе положительного заряда. Если заглушка закрывается, то продолжается (как и в первом варианте) внутренняя циркуляция.

Термостатический

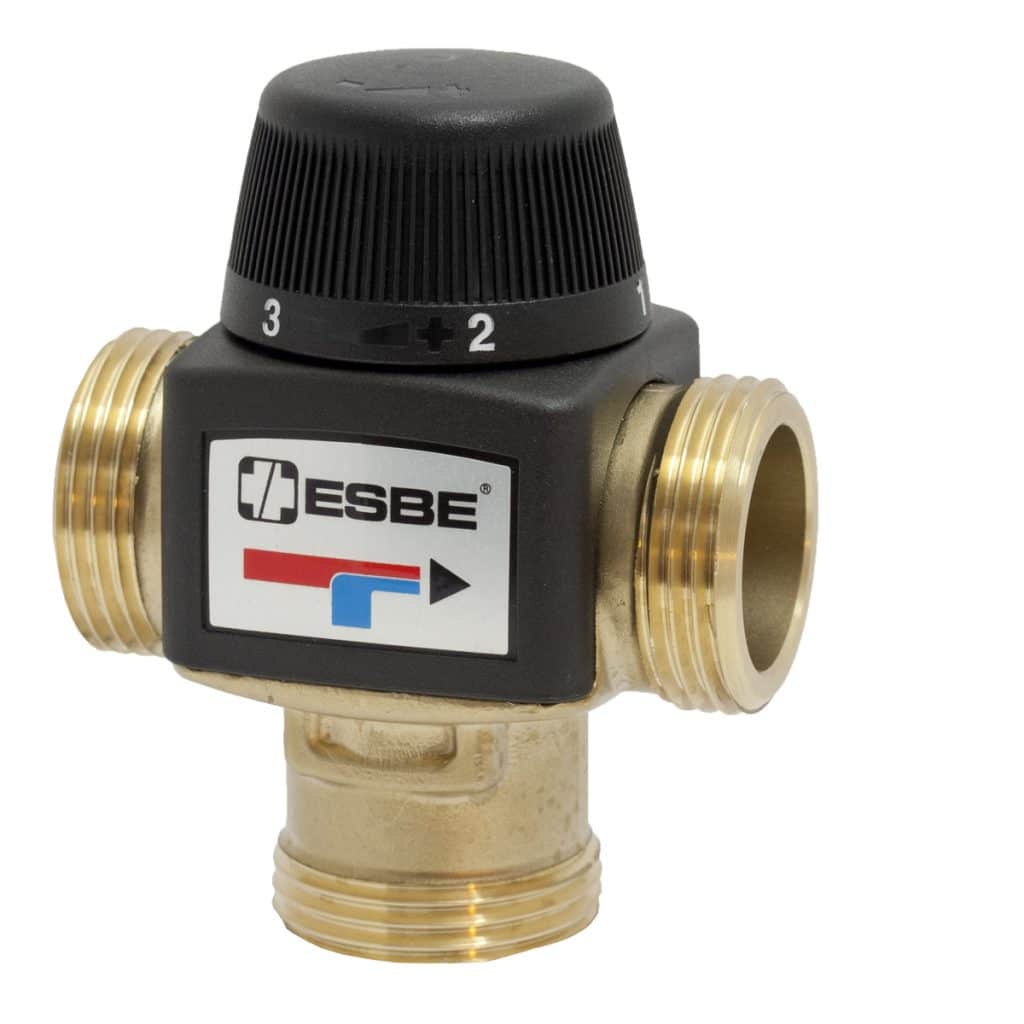

Термостатическим трехходовым клапаном для теплого пола называют устройство, где есть специальный терморегулятор. Настройка в этом случае делается единожды, после этого движение задвижки регулируется автоматически. Руководит этим процессом термочувствительная субстанция (иногда газообразное вещество). При увеличении температуры эти консистенции расширяются в объеме, влияют на задвижку. Стоит такой девайс дороже, но работает вполне надежно.

Расположение в третьем последнем варианте трехходового клапана для теплого пола точно такое же, как и в первом. Принципиальное различие заключается в том, что при приподнятой задвижке теплоноситель проникает во внутрь теплого пола. Подобное явление мы наблюдали во втором варианте. Если задвижка закрывается, то имеет место активная циркуляция как в первом и втором случае. Ситуация таким образом с закрытой задвижкой как объединяет все три клапана.

Назвать клапана можно так:

  • № 1 — Смесительный
  • № 2 — Разделительный
  • № 3 — Разделительный

Два последних являются вспомогательными, они не работают без подмеса и лишь меняют направление движения теплоносителя.

Рассмотрев целостную картину, несложно догадаться, что идеально подходит для теплого пола первый клапан. Причина проста: в систему входит теплоноситель, который прошел необходимую подготовку. Следует учитывать, что клапана работают при разных температурных режимах, имеют различную пропускную способность, есть различия в материалах из которого они сделаны.

Вот последствия использования теплого пола без подмеса:
