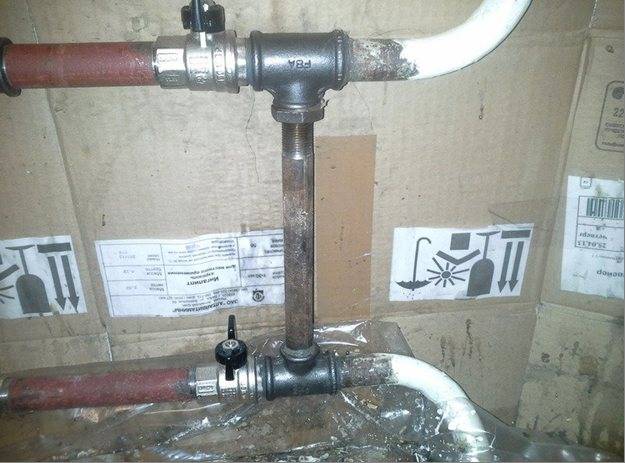

Схема установки перемычки в систему
Правильным вариантом установки перемычки в систему считается монтаж байпаса в обязательной связке с запорными кранами на входе и выходе теплоносителя из батареи. Практика показывает, что вполне резонно, кроме кранов после байпаса устанавливать регулятор температуры. Но здесь нужно сделать акцент на то, что такой регулятор разумно устанавливать в новых системах, в которых нет необходимости вызывать специалистов для очистки батарей, а сам отопительный сезон проходит без осложнений и аварий.
Другое дело, когда батареи греют слабо, котельная не справляется с подачей теплоносителя. В таких случаях появляется соблазн установить кран на байпас, сделав его регулируемым, и просто перекрыв перемычку, направить весь поток в батарею, сделав ее на 2-3 градуса горячее. Для опытного теплотехника сделать это обычно не представляется делом большого труда – летом обычно отключается стояк, спускается вода и врезается кран. Но с этого момента, необходимо помнить, что уже при включении подачи тепла в квартирах на нижних этажах разница в температуре будет ощущаться намного острее. В этом случае необходимо быть готовым к тому, что при первом обходе коммунальщики обнаружат врезку крана и потребуют убрать его. Официальной причиной такого требования будет нарушение теплового баланса здания, даже если и до этого котельная работала плохо, а батареи были чуть теплыми. Но закон будет на стороне коммунальщиков, так что такое усовершенствование придется не только демонтировать, но и, скорее всего, заплатить за восстановление системы здания.
Как видно, правильная установка байпаса в системе многоквартирного дома дело весьма хлопотное. Конечно, если есть опыт работы с газосварочным оборудованием и знание расположения запорной арматуры отопления во всем доме, то перекрыть стояк и установить батарею может быть делом обыденным, но даже в этом случае, рекомендуется обратиться к профессионалам, отвечающим за систему отопления дома.
Как работает байпас в нормальных условиях
Итак, если отбросить тонкости расчетов и формул представить работу этого узла системы отопления можно следующим образом. С верхнего этажа через подающую трубу подается теплоноситель к точке установки байпаса. Как известно из курса физики, и электрический ток и жидкость всегда движутся в направлении наименьшего сопротивления. Попадая из трубы диаметром 3/4 дюйма в отрезок, ведущий к батарее, вода легче будет проникать в трубу большего диаметра. Поэтому лишь небольшая часть теплоносителя попадает в байпас диаметром ½ дюйма, остальной напор движется в батарею по трубе диаметром ¾ дюйма, дальше она проходит через краны и терморегулятор и уходит в регистры батареи. После прохождения и частичного остывания вода по трубе ¾ дюйма снова выходит в магистраль, и проходя через запорный кран, соединяется с потоком из байпаса, движется дальше в общем потоке.
При нормальном напоре и высокой температуре потеря температуры на этом участке будет незначительной, разве что владелец квартиры не установил дополнительно трехметровою батарею с воздушным обдувом.
В случае возникновения нештатной ситуации, например, разгерметизации радиатора для проведения ремонтных работ делается аварийное перекрытие ответвления на батарею – закрываются краны на трубе подачи и отвода. Вот здесь и вступает в работу байпас. Теплоноситель, поступая с верхнего этажа, движется по единственно возможному маршруту – через перемычку и дальше по трубе на нижний этаж. Таким образом, перемычка позволяет не отключать от подачи теплоносителя весь стояк, что позволяет исправить ситуацию с наименьшими потерями и в самые короткие сроки.
Трубы
При замене радиаторов в многоэтажке необходимо использование тех же труб и с тем же диаметром. Это не является просто прихотью. Дело в том, что в многоэтажных домах применяются системы с определенными параметрами. Главные из них – гидравлическое сопротивление и рабочее давление. Специально под них организовывается испытательное (опрессовочное) давление, используемое во время пуска системы. Как правило, оно на порядок выше рабочего.
Использование для соединения биметаллических радиаторов труб полипропиленового и металлопластикового типа, несмотря на все их достоинства, в таких условиях не рекомендуется. Их внешняя привлекательность никак не способствует увеличению срока службы в условиях централизованных систем, что чревато появлением протечек со всеми вытекающими последствиями.
Это же относится и к диаметру труб. При смене диаметра подводки сильно меняется гидравлическое сопротивление всего контура. И никто не даст гарантии, что это будет иметь благоприятные последствия. Потому, при использовании в системе полудюймовых труб, не нужно экспериментировать с другими диаметрами. То же самое касается арматуры и переходников на батареи.
В чем заключается сам принцип байпаса
И впрямь, для русскоязычного человека это наименование звучит очень непривычно. Но именно в значении этого термина наглядно говорится о предназначении элемента.
Если попытаться перевести с английского слово «байпас» дословно, то словари дают массу всяких токований, которые, однако, сводятся к одному принципиальному понятию – существительные «обходной путь», «объезд», «обход», глаголы «обходить», «обтекать», «выбирать иное направление» и тому подобное. Значит, разумно предположить, что имеется в виду какое-то устройство, дающее возможность не прямого, а альтернативного перемещения.
Так оно и есть на самом деле. В сантехнических системах байпасом называют участок трубы, установленный таким образом, чтобы для жидкости (теплоносителя, если речь идет об отоплении, или воды – для водопроводов) открывался путь не только через какой-либо прибор, но и в обход него. Этот «закороченный» поток может быть неуправляемым, когда байпас держится постоянно открытым, и течение жидкости подчиняется только законам гидравлики. Нередко на байпас ставятся управляющие устройства – от простых вентилей до автоматических приборов, изменяющих сечение прохода в зависимости от перемены внешних условий.
Самый, пожалуй, простой и наиболее часто встречающийся пример байпаса – труба-перемычка между подводками к радиатору отопления
Коль речь у нас идет только о системах отопления, то байпас может устанавливаться:
- В обвязке радиаторов, что в большей степени характерно для однотрубных систем отопления.
- В обвязке циркуляционного насоса – в системах автономного типа.
- В смесительных узлах систем водяных «теплых полов».
- Для создания «малого контура циркуляции» в обвязке котлов (характерно для агрегатов, работающих на твердом топливе).
Зачем нужна перемычка на радиаторах

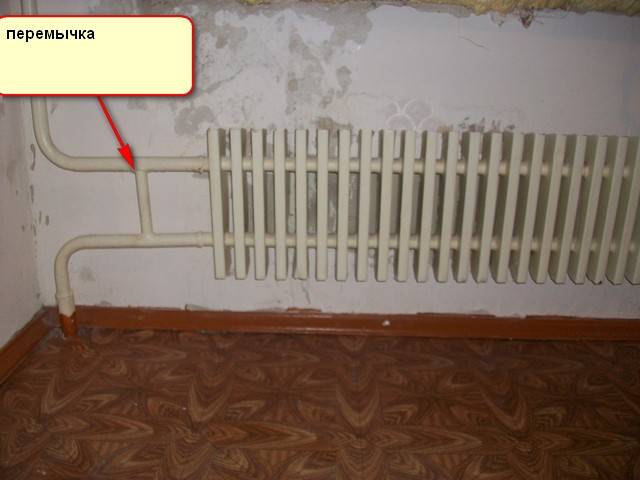

Перемычка на радиаторе, или байпас — это специальная труба, которая позволяет изолировать батарею от стояка отопления. В однотрубной системе вода движется по стояку сверху вниз или наоборот, нагревая квартиру за квартирой на каждом этаже. Из трубы горячая вода попадает в батарею и пройдя через неё, вновь возвращается в общую трубу.
Однотрубная система отопления представляет собой многоуровневую структуру зависимых проточных радиаторов подчиняющихся одному отопителю
Байпас же соединяет общие трубы стояка между собой, что даёт возможность проводить регулировку радиаторов в квартире, не перекрывая отопление по всему дому.
Байпас позволяет провести отопитель по стояку в обход радиатора, что даёт возможность контролировать температуру каждой батареи при помощи регулятора
По большому счёту перемычка позволяет:
- перекрывать отопление в конкретном радиаторе, снимать или заменять батарею, что может понадобиться в случае протечки или ремонта квартиры;
- устанавливать регуляторы отопления на каждый отдельный радиатор, что даёт возможность самостоятельно устанавливать микроклимат в комнатах квартиры.
Байпас законодательно разрешён и может быть внедрён в систему отопления в любой квартире без исключения. По нормам перемычка должна иметь меньший диаметр, чем основная труба отопления стояка, на ней нельзя устанавливать водозатворные краны или регуляторы. Фитинги, измерительные приборы и фильтры можно законно внедрить, только если они будут расположены после байпаса и не будут помехой для обогрева всего стояка.
При наличии байпаса регуляторы отопления, а также проточные и затворные клапаны устанавливаются после перемычки стояка
Видео: что такое перемычка на радиаторе (байпас)
Перемычка на радиаторе имеет название байпас — это труба, соединяющая отопительные трубы стояка в обход радиатора. Она позволяет проводить отключение или замену радиатора без необходимости перекрытия отопления по всему стояку. Также наличие байпаса даёт возможность устанавливать клапаны регулировки отопления для создания наиболее комфортного микроклимата в помещении.
В системах отопления многоэтажных домов, часто перед радиатором отопления можно увидеть перемычку, которая соединяет трубы подачи и отвода теплоносителя. Казалось бы, зачем усложнять конструкцию и дополнительно ставить перемычку, соединяющую трубы? Это не дает ни экономии, не удешевляет стоимость проекта. Но на практике байпас на радиатор отопления ставится в строгом соответствии с проектом системы отопления и при этом и с соблюдением технических условий для таких перемычек. Так что разобраться в этом вопросе стоит основательно.
Назначение и выбор байпаса
Монтируя биметаллический радиатор в однотрубной системе, обязательно нужно применить байпас. Так называют перемычку между подающей и обратной трубой. Она дает возможность лишнему теплоносителю обходить батарею. Данная схема позволяет избежать запирания стока и следующих за этим неприятностей с управляющей кампанией. Чаще всего байпас делают смещенным: наиболее оптимальное место его расположение — между радиатором и стояком. Если в перемычку врезать кран, это даст возможность проводить регулировку температуры радиатора. Однако в таком случае появляется вероятность перекрывания стояка.
Более эффективное решение – применить нерегулируемый байпас, оснастив регулирующей арматурой непосредственно радиатор. В основном это делают в тех случаях, когда в помещении очень жарко. Если такой проблемы нет, то лучше не снижать эффективность радиаторов, что неминуемо происходит при установке регуляторов.
Автоматическая арматура рассчитана на давление 10 атм. Поэтому при снижении опрессовочного давления ниже 15 атмосфер, эксплуатация не встречается ни с какими трудностями. Превышение этой границы, скорее всего, приведет к выходу приборов из строя. Если без термостата никак нельзя обойтись, а испытательное давление очень высокое, перед запуском контура прибор лучше демонтировать, заменив сгоном. По завершении опрессовочных мероприятий приспособление монтируется обратно, что дает возможность заодно почистить вентиль.
Шаровой кран и его устройство
Шаровой кран в разрезе.
Шаровой кран – разновидность запорной арматуры, которая предназначена для полного перекрытия поступления теплоносителя в радиатор отопления. Регулировать при помощи данного устройства количество подаваемого теплоносителя в батарею нельзя. Принцип работы механизма основан на перекрытии потока за счет запирающего элемента. Его функцию выполняет шар со сквозным отверстием.
Осуществляя поворот рычага, человек поворачивает шар со сквозным отверстием внутри крана. В зависимости от положения последнего, открывается или закрывается поступление подогретой воды в отопительный контур. Поворачивать рычаг можно только на 90° в одну и другую сторону.
Устройство запорного шарового механизма.
Устройство запорного шарового механизма. Как уже было сказано выше, запорным механизмом здесь выступает шар со сквозным отверстием. С обеих сторон шара размещаются уплотнительные седла. Они выполняют две функции. Предупреждают протечку теплоносителя в трубу в закрытом положении крана. Обеспечивают наименьшее сопротивление при повороте шара.
Запирающий механизм приходит в движение за счет поворота рычага, который располагается над корпусом крана. Он соединен с запорным шаром через валик (предотвращает вырывание рычага при повышенном давлении в системе) и шайбу (она отвечает за низкое сопротивление скольжения при повороте валика). Корпус устройства выполняется либо из прокатной стали, либо из латуни и ее сплавов.
В продаже имеются шаровые краны, корпус которых выполняется из сулуминовых сплавов. Они не отличаются повышенной прочностью и долговечностью. Хотя цена на данное оборудование ниже, по сравнению со стоимостью за латунный аналог.
Монтаж шарового крана. Как установить кран на батарею отопления правильно? На данный вопрос лучше ответит специалист своего дела, а потому все работы нужно доверять только ему. Если же установку провести планируют своими руками, нужно учесть ряд нюансов.
Во-первых, нужно правильно выбрать кран. Для труб, диаметр которых не превышает 40-45 мм подойдет муфтовое устройство. Для труб большого диаметра (свыше 50 мм) покупают фланцевые краны (разборные и монолитные).
В-третьих, нужно уточнить тип резьбы крана и направление теплоносителя в нем. Последний параметр нетрудно определить по стрелке, которая наносится на корпус запорного механизма. Резьба крана может быть с обеих сторон внутренней или внешней. Есть варианты, где сочетаются оба вида резьбы.
Любой монтаж или замена крана на батарее отопления проводят после полного удаления теплоносителя из отопительной системы.
Ход проведение работ:
Вопросы по эксплуатации шаровых кранов. В ходе эксплуатации у людей возникает ряд вопросов, на которые с радостью отвечают специалисты. Как открыть кран на батарее отопления в начале сезона? В данном случае речь идет о нижнем кране возле радиатора, так как верхний кран должен в летне-осенний период находиться в положении «открыто».
Байпас — труба перед радиатором, которая соединяет подачу и обратку.
Итак, перед тем, как открыть кран на батарее отопления, необходимо подождать 1 день после начала отопительного сезона. За эти сутки качество теплоносителя заметно улучшится. Далее действуют следующим образом: практически одновременно открывают вначале нижний, а затем верхний запорные механизмы. Ждут несколько минут. Если за это время журчание и бульканье в радиаторе не прекратилось, то из него необходимо стравить воздух. В ходе работ используют кран Маевского.
Как заменить кран на батарее отопления? Этот вопрос возникает в тот момент, когда течет кран на батарее отопления. Плохо, если это заметили после начала отопительного сезона и в помещении есть централизованный контур подачи тепла. Ведь замена запорного механизма проводится только в том случае, когда в радиаторе нет теплоносителя. А слить воду с системы может только мастер из организации, обеспечивающей подачу тепла. В этом случае решением проблемы является только вызов мастера на дом. Самостоятельно проводить работы по замене сломанного механизма не рекомендуется.
Если протекает кран батареи отопления в частном доме, где есть автономный контур обогрева, то работы можно провести и самостоятельно. Но нельзя забывать о сливе теплоносителя из системы. Работы по замене крана ничем не отличаются от его изначальной установки.
Как сделать водяное отопление теплицы своими руками.
Методика того, как сделать отопление в зимней теплице здесь .
Можно ли ставить на байпас кран?
Некоторые жильцы многоквартирных домов ставят на перемычку кран, желая увеличить возможности регулирования температуры. Однако в случае многоквартирного дома это серьезное нарушение. Вентиль может мешать току жидкости и нарушить ее правильную циркуляцию во всем стояке.
Даже при наличии вентиля батарея не нагреется сильнее. И вместо того, чтобы улучшить микроклимат в квартире, вы можете перекрыть кран на байпасе и забыть про него. В результате придется иметь дело с соседями из замерзших квартир.
Байпас в системе отопления: что такое, зачем нужен + пример самостоятельной установки.
Невозможно себя чувствовать комфортно даже в очень красиво оформленном доме, если в нем холодно. Поэтому первоочередной задачей любого домовладельца является устройство эффективной системы отопления. Причем, она должна обеспечивать создание именно приятного микроклимата в помещениях, поскольку ситуация, когда «нечем дышать» от жары не менее неприятна, чем и холод в доме. Способ избежать всех этих отопительных «крайностей» придуман уже очень давно. Инженерами разработано такое простое, но очень практичное устройство, как байпас в системе отопления. Именно с его помощью можно очень точно регулировать подачу теплоносителя в радиаторные батареи, если речь идет о водяной отопительной системе.
Схемы подключения радиаторов
Насколько хорошо будут греться радиаторы зависит от того, как в них подавать теплоноситель. Есть более и менее эффективные варианты.
Радиаторы с нижним подключением
Все радиаторы отопления имеют два типа подключения — боковое и нижнее. С нижним подключением никаких разночтений быть не может. Есть всего два патрубка — входной и выходной. Соответственно, с одной стороны в радиатор подается теплоноситель, с другой отводится.
Нижнее подключение радиаторов отопления при однотрубной и двухтрубной системе отопления
Конкретно, куда подключать подающий, а куда обратный написано в инструкции по монтажу, которая обязательно должна быть в наличии.
Батареи отопления с боковым подключением
При боковом подключении вариантов намного больше: тут подающий и обратный трубопровод можно подсоединить в два патрубка, соответственно, вариантов четыре.
Вариант №1. Диагональное подключение
Такое подключение радиаторов отопления считают наиболее эффективным, его берут за эталон и именно так испытывают производители свои отопительные приборы и данные в паспорте по тепловой мощности — для такой подводки. Все остальные типы подключения менее эффективно отдают тепло.
Диагональная схема подключения радиаторов отопления при двухтрубной и однотрубной системе
Все потому, что при диагональном подключении батарей горячий теплоноситель подается на верхний вход с одной стороны, проходит через весь радиатор и выходит с противоположной, нижней стороны.
Вариант №2. Одностороннее
Как понятно из названия, подключаются трубопроводы с одной стороны — подача сверху, обратка — снизу. Этот вариант удобен, когда стояк проходит сбоку от отопительного прибора, что часто бывает в квартирах, потому именно такой тип подключения обычно и преобладает. Когда теплоноситель подводится снизу, такая схема используется нечасто — не очень удобно располагать трубы.
Боковое подключение для двухтрубной и однотрубной системы
При таком подключении радиаторов эффективность нагрева только чуть ниже — на 2 %. Но это только если секций в радиаторах немного — не более 10. При более длинной батарее ее дальний от край будет плохо греться или вообще останется холодным. В панельных радиаторах для решения проблемы ставят удлинители потока — трубки, которые доводят теплоноситель чуть дальше середины. Такие же устройства можно устанавливать в алюминиевые или биметаллические радиаторы, улучшая при этом теплоотдачу.
Вариант №3. Нижнее или седельное подключение
Из всех вариантов седельное подключение радиаторов отопления самое малоэффективное. Потери составляют примерно 12-14%. Но данный вариант самый незаметный — трубы обычно укладываются по полу или под ним и такой способ наиболее оптимальный с точки зрения эстетики. А чтобы потери не влияли на температуру в помещении, можно радиатор взять чуть более мощный чем требуется.
Седельное подключение радиаторов отопления
В системах с естественной циркуляцией такой тип подключения делать не стоит, а вот при наличии насоса работает она неплохо. В некоторых случаях даже не хуже бокового. Просто при какой-то скорости движения теплоносителя возникают вихревые потоки, вся поверхность разогревается, повышается теплоотдача. Данные явления пока не изучены до конца, потому спрогнозировать поведение теплоносителя пока невозможно.
Это интересно: Стальные радиаторы (батареи) отопления — характеристики и советы по выбору
Особенности установки различных видов радиаторов
Радиаторы отопления для помещения по материалу изготовления разделяются на несколько видов. Каждый имеет свои особенности монтажа.
Давайте перечислим их.
Алюминиевые
Самые бюджетные отопительные приборы. Характеристика моделей:
- корпус изготавливается методом вдавливания расплавленного металла в форму, процесс происходит под высоким давлением;
- конструкция цельная, лёгкая, с проточными каналами внутри;
- поверхность алюминиевая, защищённая прочной плёнкой.
Особенность установки – сложно подсоединить патрубок из алюминия к сети теплоснабжения, который состоит из стали. Причина – прямой контакт двух металлов приводит к образованию разрушительных процессов в алюминии.
Решение проблемы: подключение приборов должно происходить путём прикручивания специализированных переходников для подсоединения к трубам теплоносителя. Можно использовать запорные краны с патрубками из бронзы.
Стальные
Одни из самых популярных моделей отопительных приборов, т. к. батареи из стали нагреваются за считанные минуты. Бывают двух видов: монолитные и секционные трубчатые.
Биметаллические
Отопительный радиатор, состоящий из двух металлов:
- основа – это каркас в виде трубки из стали, где горизонтальные коллекторы соединены друг с другом вертикальными каналами;
- корпус состоит из алюминия, который повышает теплотехнические функции прибора.
Биметаллические батареи проще всего монтировать самостоятельно. Достаточно иметь под рукой инструкцию, которая идёт в комплекте к любому прибору.
Простота установки приводит к тому, что биметаллические батареи чаще всего выбирают, чтобы произвести замену устаревших радиаторов, не изменяя расположенность трубопроводов с подводящейся горячей водой.
Модели из чугунного материала
По внешнему виду приборы не очень красиво смотрятся, но не всегда стоит акцентировать на этом внимание и отказываться от дешёвого, эффективного и простого в эксплуатации приспособления
Прибор состоит из отдельных элементов. Батарею принято собирать из разной численности регистров с минимальным количеством в 2-4 шт. В чугунном радиаторе можно убрать или добавить секцию. Подобным образом происходит корректировка производительности и починка обогревательного прибора.
Медные
Наиболее дорогая по стоимости разновидность радиаторов. Цена высока из-за характеристик:
- медь – хорошо проводит тепловую энергию;
- продолжительность службы около 30 лет;
- внутреннее наполнение состоит из вертикальных труб из меди, которые отталкивают вредные примеси теплоносителя;
- металл устойчив перед ржавчиной.
Особенность подключения – вариант крепления приспособления к трубопроводу отопительных систем. Для установки понадобятся специальные фитинговые элементы, сгоны и переходники. Нужно это для того, чтобы избежать прямого контакта меди с железом.
Пластиковые
Такие радиаторы совсем недавно вышли на российский рынок. Модели считаются пробными, их наивысшая степень прогрева составляет 80С. Предельное давление ограничено, не должно быть более 3 атм.
Приборы можно установить в любом жилом здании. О тонкостях установки известно очень мало, т. к. спросом такие радиаторы не пользуются. В процессе монтажа рекомендуют опираться на инструкцию или же доверить дело опытному мастеру.
Разновидности байпасов
Существует несколько разновидностей байпасов для использования в отопительных системах.
Нерегулируемый
Выполняется в виде шунтирующей перемычки-обвода. Запорно-регулирующая арматура (кран или обратный клапан) на перемычке отсутствует.
Принцип действия
- Часть горячего ТН, прошедшая через обвод, подмешивается к потоку на выходе батареи и повышает температуру ТН, поступающего на вход следующей батареи.
- При выходе из строя отопительного прибора поток ТН идет в обход батареи, сохраняя циркуляцию.
Особенности
- При вертикальной разводке диаметр обвода на шаг меньше диаметра подводящих труб.
- При горизонтальной разводке обвод по диаметру совпадает с подающей трубой, а диаметр отводов вверх по батарее на шаг меньше (нагретый ТН стремится вверх).
- Устанавливают по возможности ближе к батарее (рядом с отсечными кранами).
Управляемый вручную: что это такое
Для ручного регулирования потока ТН через байпас на нем устанавливается либо шаровой кран для перекрытия, либо трехходовой кран в месте пересечения обвода и подающей трубы к радиатору.
Принцип действия
Трехходовой кран имеет три положения:
- перекрывает обвод и направляет весь поток ТН в радиатор;
- перекрывает подвод к радиатору и открывает обвод для потока ТН (положение для ремонта или замены радиатора);
- открывает для ТН оба пути: к батарее и по обводу.
Особенности
- Кран на байпасе рядом с батареей устанавливают обычно с целью перекрытия перемычки при плохо греющем радиаторе. Но такое решение технически неграмотно — поток через обвод приблизительно равен потоку через одну секцию радиатора, поэтому значительного повышения температуры батареи не произойдет.
- В частном доме шаровой кран устанавливают параллельно с ЦН на трубе обратки. Кран закрыт при работе насоса, и открывается вручную при выходе насоса из строя или при его замене для восстановления циркуляции.
Внимание! В многоквартирном доме с однотрубной системой кран на радиаторном байпасе устанавливать запрещено. Он может привести к нарушению циркуляции и пониженной температуре теплоносителя, поступающего в соседние квартиры
Автоматический, как работает с насосом
Устанавливается параллельно с ЦН. На шунтирующей трубе монтируется обратный клапан для автоматического восстановления циркуляции через обвод при остановке ЦН.
Принцип действия
Байпас с дифференциальным (шариковым) клапаном устанавливают параллельно с ЦН на вертикальной трубе подачи теплоносителя от котла.
При работе насоса часть потока прижимает резиновый шарик к воронке и закрывает проход ТН по шунтирующему трубопроводу.
При выключении насоса шарик поднимается под давлением потока ТН по трубе подачи и открывает проход для ТН по байпасу.
Байпас с лепестковым обратным клапаном устанавливают параллельно насосу на горизонтальной трубе обратки (в гравитационной системе). Шторка (лепесток) клапана прижимается к уплотнителю под действием потока от насоса, закрывая байпас. При остановке насоса лепесток отходит от уплотнителя (открывается) под действием гидравлического давления обратки, восстанавливая циркуляцию.
Важно! Требуется периодически проверять работоспособность обратного клапана, чтобы он не забился отложениями и грязью. Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре
Отводы от основной трубы к ЦН делают на два размера меньше в диаметре
Обратный клапан обычно монтируют на основной трубе (подачи или обратки). Отводы от основной трубы к ЦН делают на два размера меньше в диаметре.
Байпасы в обвязке котлов
Для того чтобы избежать образование конденсата, необходимо избавиться от разницы температур в обратной и подающей трубах.
Байпасные линии активно применяются в связках с твердотопливными отопительными котлами. Они нужны здесь для противодействия образования коррозии. Твердое топливо сгорает при довольно высоких температурах, а загружая на старте системы полную топку, мы подвергаем теплообменники мощным нагрузкам. В это же самое время через них протекает холодный теплоноситель, что вызывает образование конденсата.
Байпасный клапан – это трехходовой термостатический клапан, призванный обеспечить быстрый прогрев малого контура. То есть, нагревающийся теплоноситель сначала циркулирует вблизи котла, температура в обратной и подающих трубах быстро выравнивается. После этого клапан приоткрывается, начиная подавать теплоноситель из общего контура. Такой подход позволяет избавиться от образования конденсата на этапе старта системы.
Заключение
Делая замену отопительной батареи, производятся качественные работы, которые следует выполнять тщательно и осторожно, так как малейшая ошибка может повлечь за собой массу проблем, такие как понижение давления, во всей отопительной системе, понижение температуры теплоносителя и другие, что приведет к не прогреванию соседских квартир. Поэтому прежде чем начинать работы по демонтажу старой и установке новой отопительной системы ознакомьтесь с инструкциями и рекомендациями производителей, а в случае, если самостоятельно не сможете проделать данные работы, обращайтесь к специалистам
Поэтому прежде чем начинать работы по демонтажу старой и установке новой отопительной системы ознакомьтесь с инструкциями и рекомендациями производителей, а в случае, если самостоятельно не сможете проделать данные работы, обращайтесь к специалистам.
