Замена батарей с помощью газосварки: разбор общей технологии и мелких нюансов

Требования к процессу по замене радиаторов

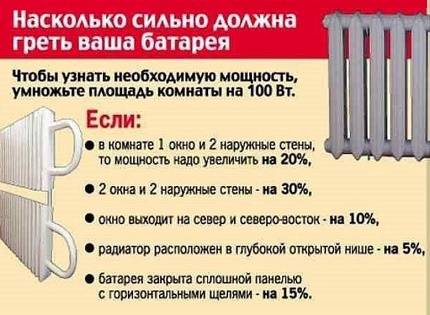

Модернизация домового отопления невозможна без подготовительных расчетов и выбора батарей, подходящих к конструкции. Причем совсем необязательно просто менять старые радиаторы на идентичные.

Есть смысл рассмотреть модели из других материалов, добавить/убавить кол-во секций

Но здесь важно соблюсти правило «золотой середины» и просчитать мощность отопительной системы, чтобы получить наибольший КПД при минимуме затрат

Общие рекомендации по определению количества секций для радиаторов с разной мощностью, предназначенных для помещений с различной площадью и высотой потолков

Без помощи других же выяснить нужный размер, рабочую мощность и число батареи для комнаты можно несколькими методами. Самый простой вариант применим для помещений с высотой потолков 2,4-2,65 м. Для подсчета секций следует узнать площадь помещения и умножить на 100 Вт (расчетную мощность для обогрева 1 м2 по строительным нормам).

Полученную цифру нужно разделить на теплоотдачу 1 радиаторной секции, узнать которую можно из паспорта изделия (стандартное значение – 170 Вт) и округлить в сторону роста до целого числа.

Для помещений с высокими потолками будет лучше использовать расчет по объему. Для этого нужно умножить площадь комнаты на ее высоту, а затем – на рекомендуемый показатель термический мощности для вашего дома (в панельном здании он равен 41 Вт, для кирпичного – 34 Вт).

Осталось поделить полученное значение на все тот же КПД одной секции, затем округлить цифру. Очевидно, подобные расчеты могут быть только усредненными.

Для более четких показателей следует дополнительно учесть ряд индивидуальных факторов:

  • климат, соответствующий для вашей местности;
  • этажность и расположение отапливаемого помещения;
  • количество окон и качество их остекления (обыкновенные стекла или энергосберегающие пакеты);
  • наличие балкона или лоджии, примыкающей к комнате;
  • внутреннее или наружное утепление квартиры.

Также важно определить, планируется ли установка декоративных экранов, которыми многие закрывают радиаторы при оформлении интерьера

Для четкого определения тепловой мощности системы нужно принять в расчет все термические потери, возможные в помещении, где планируется замена (Замена (фильм, 1996) (англ) батарей

Что касается материалов, из которых изготовлены радиаторы, то самые популярные на сегодня варианты: стальные, алюминиевые, медные, биметаллические (сплав из нескольких металлов) и испытанные временем чугунные приборы. Каждые из них имеют свои нюансы и достоинства, но главное – все доступны к установке при помощи газосварки.

Замена радиаторов отопления газосваркой

Преимущества газосварки

Замена радиаторов отопления газосваркой на сегодняшний день считается наиболее эффективным способом смены отопительных элементов.

Схема установки батарей.

Схема монтажа батарей.

На самом деле, установка новых современных батарей может значительно улучшить качество вашей жизни. Помимо эстетической составляющей, они значительно расширяют функционал всей отопительной системы, снижая затраты на обогрев дома и тем самым повышая уровень комфортности.

Профессионалы уверяют, что надежный способ замены радиаторов отопления газосваркой является самым прочным. Он позволяет достичь максимальной герметичности, обеспечив таким образом надежную функциональность системы. Также необходимо отметить, что замена и установка новых батарей отопления — процедура не дешевая, а довольно дорогостоящая. Поэтому, выбирая между газосваркой и резьбовым методом соединения, чаще всего выбор падает на первый вариант:

  • газосварка с легкостью позволяет получить в местах соединений красивый внешний вид всей конструкции, исключив наличие в ней фитингов и различных гаек;
  • уровень прочности в местах соединений довольно высокий, поэтому случаи прорывов абсолютно исключены, даже если внутри батарей резко повысится давление;
  • для газосварки не нужно применение уплотнителей, которые часто используют в резьбовом методе. Это позволяет исключить преждевременный износ некоторых составляющих конструкции, достигая тем самым максимального срока эксплуатации радиаторов и батарей.

Процесс смены радиаторов отопления

Процесс замены старых батарей на новые коротко описан ниже. Следует отметить, что если вы решились менять старые чугунные батареи на новые, то вы можете выбирать из алюминиевых и биметаллических радиаторов. У первых коэффициент отдачи тепла выше, вторые же славятся своей долговечностью. Итак, с чего начинается замена батарей:

Схема подсоединения радиаторов.

  • для начала слесари должны перекрыть стояк и слить излишки воды из системы отопления;
  • далее срезают трубы, соединяющие радиатор и теплоноситель;
  • с помощью специального инструмента нарезают на концах оставшихся труб резьбу;
  • теперь необходимо собрать из труб конструкцию, по форме напоминающей букву «Н», перемычкой которой будет байпас подходящего сечения, а межцентровым расстоянием верхних и нижних ножек — межцентровое расстояние нового радиатора и труб из стен;
  • теперь всю эту конструкцию необходимо «навернуть» на трубы, которые торчат из стены;
  • наворачиваем шаровые краны с американками на открытые выходные патрубки. Шаровой кран со сгоном (американка) на сегодняшний день считается наиболее удачной конструкцией запорной арматуры;
  • проверяем получившуюся конструкцию на герметичность. Теперь можно смело запускать теплоноситель и увеличивать давление, эту часть работ еще называют опрессовкой. Но опытные мастера советуют проверять герметичность и проводить опрессовку уже после того, как будут установлены батареи;
  • вешаем новые радиаторы. Крепление осуществляется при помощи кронштейнов, которые крепим анкерными болтами;
  • открываем краны и проверяем герметичность новых радиаторов;
  • спускаем воздух в радиаторах при помощи крана Маевского.

Схема установки радиаторов отопления.

Если все действия выполнены правильно, вам останется только наслаждаться теплом в квартире.

Для того чтобы установка и замена батарей прошла успешно, необходимо обратиться к специалисту. Некоторую часть работ может выполнить только специалист и при помощи специального оборудования. Помните, что замена батарей в квартире требует разрешения управляющей компании и согласования работ с местным слесарем-сантехником. Именно он должен будет произвести отключение теплоносителя и перекрыть стояк.

Замена батарей требует наличие довольно специфических инструментов. Вот краткий перечень необходимого инвентаря:

  • современные радиаторы отопления;
  • оборудование для газосварочных работ. Использование присадочной проволоки обязательно;
  • трубогиб. Устройство, позволяющее механическим способом сгибать трубы, выполненные из различных материалов;
  • труборез. Специальный инструмент, который режет трубы ровно и без зазубрин;
  • резьбонарезной инструмент, который произведет нарезку резьбы на трубе;
  • кронштейны и анкерные болты.

Полезные советы

Помните, что одна секция биметаллической батареи способна обогреть 1,5 кв.м комнаты, а алюминиевая батарея отопления способна на большее, на 2 кв.м. Обязательно учитывайте эти цифры при покупке новых радиаторов. При расчетах можно округлить получившийся результат в сторону увеличения на одну или две секции.

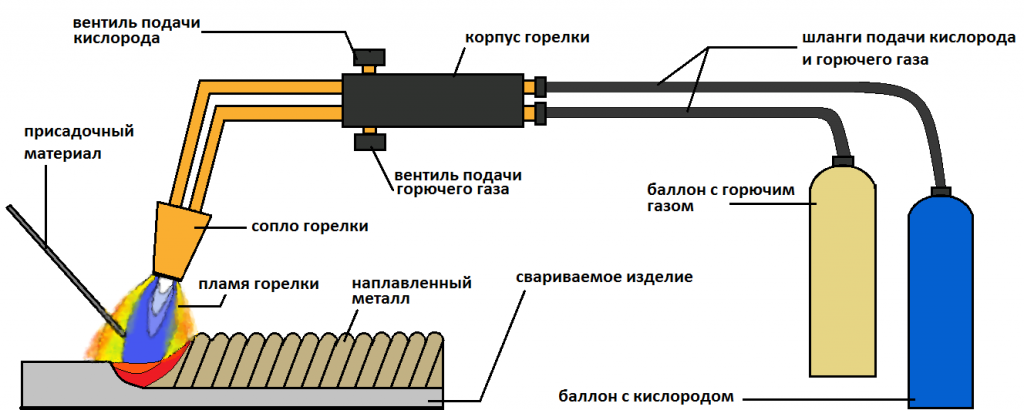

Принцип газосварки

Принцип состоит в том, что кромки соединяемых частей метала, разогреваются до раскалённой температуры, и, используя газовую горелку, накаляют специальную проволоку, заставляя её, плавится под воздействием огня, вследствие чего, происходит сваривание частей. Соединение обретает прочность и при остывании имеет единую поверхность. Характерная особенность работ, выполненных газосваркой в том, что, возможно, использование любых размеров и конфигураций метала.

Принцип работы газосварки

При выполнении работ применяются разные виды сварочного шва: потолочного, горизонтального и вертикального, такие возможности позволяют выполнять соединения любой сложности. Иногда остывший шов проваривается дополнительно, с целью усиления слабых мест, или дополнительной проварки трещин. Готовый шов зачищается и изделие готово к эксплуатации

Замена батарей: Сварка или Резьба?

С самого начала хотелось бы сказать всем, кто собрался менять радиаторы отопления — очень правильный решение! В квартирах надо устанавливать биметаллические радиаторы. Подробнее про монтаж радиаторов отопления.

Теперь же собственно поговорим о сварке и резьбе. И сварка и резьба относятся к видам соединений труб и никак не влияют на качество прогрева радиатора, на срок службы самого радиатора и на комфортные условия в отапливаемом помещении. То есть если подводящие трубы сделаны качественно и на совесть, то радиатор будет греть хорошо и в первом и во втором случае

Однако есть несколько особенностей, на которые стоит обратить внимание при выборе метода монтажа:

1. Внешний вид.

Сравните сами радиатор на резьбах и радиатор на сварке с трубогибом. Внизу несколько фото примеров работ на резьбе и наших работ. Очевидно, что сварка с трубогибом выглядит намного лучше резьбовой подводки.

Первая картинка на резьбе, вторая картинка на сварке

Наши работы по замене батарей можно посмотреть в Нашей Галерее

2. Экономия времени клиента.

Чтобы заменить батарею на резьбе необходимо снять замеры, предварительно изготовить подводку и второй раз приехать на монтаж. Работа на сварке не требует замеров. Мы сразу приедем работать и сэкономим Вам массу времени. Мы прямо по телефону сделаем все расчеты подберем радиаторы и запишем Вас на удобную дату.

3. Надежность соединений.

Сварочные швы не уступают в прочности цельной трубе, потому что соединение тут на молекулярном уровне. Сварка прослужит столько же, сколько и сама труба (30-50 лет). В отличие от резьбы, которая является достаточно капризным соединением. Резьба боится вибраций и механических нагрузок (двигали мебель, задели трубу). От этого она быстро «разбалтывается» и начинает подтекать. Именно поэтому на резьбу дают гарантию в 2-5 раз меньше, чем на сварку!

4. Техническая возможность заменить любой радиатор.

Действительно часто бывает, например, в старых домах (более 30-40 лет) трубы отопления находятся в плачевном состоянии. На этих трубах просто нельзя нарезать резьбу, поэтому в таких квартирах можно установить батареи только на сварке. Или например трубы стояка отопления расположены слишком близко к стене, что тоже исключает возможность работы на резьбах.

5. Есть возможность спрятать трубы в стенах.

На резьбах подобного делать крайне не рекомендуется. На сварке же спрятать трубы в стене можно без проблем. Срок службы радиатора и подводки от этого не изменится. Вот почему работы на сварке стоят дороже, чем на резьбе.

www.omega-comfort.ru

Где будем размещать?

Обычно радиаторы размещают там, где ожидается наибольшая потеря тепла в квартире. Как правило, это зона под окном или со стороны угловой стены дома. Даже если квартира расположена в хорошо утепленном доме и укомплектована стеклопакетами, окно – это то место, где в холодное время года будет наименьшая температура воздуха.

Выбор оптимального места для радиатора

Если не поставить радиатор под окном, то холодный воздух, проникающий снаружи, будет постепенно опускаться вниз и распространяться по полу. Из уроков физики мы знаем, что теплый воздух движется вверх. Значит, отходя от батареи и поднимаясь к потолку, он будет создавать своеобразный барьер для холодного потока с улицы. Согласно рекомендациям СНиПа, размер батареи должен занимать не менее 70 % от окна, в противном случае теплый воздух не создаст нужного барьера.

При слишком коротких батареях, может произойти ситуация, когда по бокам будут образовываться холодные зоны. В итоге, в помещении будет низкая температура даже при мощном радиаторе. Как видите, не всегда только мощность батареи обеспечивает комфортный микроклимат в квартире.

Как работать газосваркой (видео)

Использования газосварки для замены батарей в многоквартирном доме является наиболее приемлемым и надежным методом. Швы на стыках позволяют выдерживать сильное давление, и исключают нарушение целостности и герметичности системы отопления.

Замена батарей отопления газосваркой (от 4шт) 4000 рубЗамена батарей отопления газосваркой (от 2шт)4500Замена батарей отопления газосваркой (1 шт) 5000 руб.Сставление сметы 0 руб.

Сегодня в свободном доступе имеются самые разнообразные материалы, а в интернете можно найти любую инструкцию и, разумеется, попробовать осуществить замену приборов отопления самостоятельно

Но вот сможете ли вы тогда быть уверены в надежности результата вашей работы? Ведь мало подобрать качественные материалы, важно досконально соблюсти и технологию процесса. Иначе ведь можно остаться без драгоценного тепла в самый неподходящий момент – например, в самый разгар зимних морозов

Итак, очевидно, что монтаж радиаторов с использованием газосварки – это процесс, который требует исключительно квалифицированного подхода

И, познакомившись с технологией ближе, вы сможете легко в этом убедиться

Итак, очевидно, что монтаж радиаторов с использованием газосварки – это процесс, который требует исключительно квалифицированного подхода. И, познакомившись с технологией ближе, вы сможете легко в этом убедиться.

Замена батарей отопления газосваркой: суть процесса

Не менее важно правильно выбрать специальное оборудование для сварочных работ. Вы должны будете приобрести генератор (ацетиленовый или с каким-либо другим газом), а также баллон с кислородом и газовые редукторы

Ну и, разумеется, сам сварочный прибор

Им может быть горелка или резак с комплектом из сменных наконечников. Также в обязательный перечень оборудования входит: резиновый рукав, который необходим для передачи газа инструменту из баллонов, огнепреградительный клапан

Ну и, разумеется, сам сварочный прибор. Им может быть горелка или резак с комплектом из сменных наконечников. Также в обязательный перечень оборудования входит: резиновый рукав, который необходим для передачи газа инструменту из баллонов, огнепреградительный клапан.

Замена батарей отопления газосваркой требует того, чтобы вы добивались прочных соединений, а это значит, что подойти к установке оборудования и выбора способа сварки необходимо максимально ответственно. Вы можете выбрать один из нескольких существующих типов соединений, самым популярным из которых является стыковый. А вот если используемый материал имеет толщину больше 5 мм, то вы уже должны будете выбрать Y- или X-образную разделку кромок. Самыми выгодными и экономичными способами резки труб считаются кислородная, ручная и механизированная.

Как вы уже поняли, замена радиаторов отопления газосваркой – процесс, который требует предварительного изучения в теории, а затем закрепления на практике. Но тренироваться на реальном объекте мало кто, конечно, захочет.

Если вы обратитесь к нам за помощью, то сможете проконсультироваться по всем интересующим вас вопросам, а также получить информацию по примерной стоимости замены радиаторов отопления.

Окончательную смету сможет составить специалист, который проведет окончательную оценку объекта лично. А далее вам будет необходимо всего лишь подготовить помещение к началу работ. Для этого лучше вынести лишнюю мебель, закрыть напольные покрытия и защитить детали интерьера.

Наши специалисты сделают все остальное: доставят материалы и оборудование, договорятся о слитии стояков центрального отопления, произведут опрессовывание системы.

При желании можно заказать также перенос радиаторов и стояков в более удобное места, а также организовать установку котла в частном доме для решения по автономному отоплению.

А еще нашу компанию отличает индивидуальный подход к каждому клиенту. Вы будете находиться в курсе каждого этапа монтажа, и ваши желания будет учтены при выборе материалов для замены батарей отопления газосваркой. Специалисты готовы ответить на каждый ваш вопрос, а финальным итогом будет эффективное и надежное решение по отоплению вашего дома.

Как работать газосваркой (видео)

Использования газосварки для замены батарей в многоквартирном доме является наиболее приемлемым и надежным методом. Швы на стыках позволяют выдерживать сильное давление, и исключают нарушение целостности и герметичности системы отопления.

Замена батарей отопления газосваркой (от 4шт) 4000 рубЗамена батарей отопления газосваркой (от 2шт)4500Замена батарей отопления газосваркой (1 шт) 5000 руб.Сставление сметы 0 руб.

Сегодня в свободном доступе имеются самые разнообразные материалы, а в интернете можно найти любую инструкцию и, разумеется, попробовать осуществить замену приборов отопления самостоятельно

Но вот сможете ли вы тогда быть уверены в надежности результата вашей работы? Ведь мало подобрать качественные материалы, важно досконально соблюсти и технологию процесса. Иначе ведь можно остаться без драгоценного тепла в самый неподходящий момент – например, в самый разгар зимних морозов

Итак, очевидно, что монтаж радиаторов с использованием газосварки – это процесс, который требует исключительно квалифицированного подхода

И, познакомившись с технологией ближе, вы сможете легко в этом убедиться

Итак, очевидно, что монтаж радиаторов с использованием газосварки – это процесс, который требует исключительно квалифицированного подхода. И, познакомившись с технологией ближе, вы сможете легко в этом убедиться.

Замена батарей отопления газосваркой: суть процесса

Не менее важно правильно выбрать специальное оборудование для сварочных работ. Вы должны будете приобрести генератор (ацетиленовый или с каким-либо другим газом), а также баллон с кислородом и газовые редукторы

Ну и, разумеется, сам сварочный прибор

Им может быть горелка или резак с комплектом из сменных наконечников. Также в обязательный перечень оборудования входит: резиновый рукав, который необходим для передачи газа инструменту из баллонов, огнепреградительный клапан

Ну и, разумеется, сам сварочный прибор. Им может быть горелка или резак с комплектом из сменных наконечников. Также в обязательный перечень оборудования входит: резиновый рукав, который необходим для передачи газа инструменту из баллонов, огнепреградительный клапан.

Замена батарей отопления газосваркой требует того, чтобы вы добивались прочных соединений, а это значит, что подойти к установке оборудования и выбора способа сварки необходимо максимально ответственно. Вы можете выбрать один из нескольких существующих типов соединений, самым популярным из которых является стыковый. А вот если используемый материал имеет толщину больше 5 мм, то вы уже должны будете выбрать Y- или X-образную разделку кромок. Самыми выгодными и экономичными способами резки труб считаются кислородная, ручная и механизированная.

Как вы уже поняли, замена радиаторов отопления газосваркой – процесс, который требует предварительного изучения в теории, а затем закрепления на практике. Но тренироваться на реальном объекте мало кто, конечно, захочет.

Если вы обратитесь к нам за помощью, то сможете проконсультироваться по всем интересующим вас вопросам, а также получить информацию по примерной стоимости замены радиаторов отопления.

Окончательную смету сможет составить специалист, который проведет окончательную оценку объекта лично. А далее вам будет необходимо всего лишь подготовить помещение к началу работ. Для этого лучше вынести лишнюю мебель, закрыть напольные покрытия и защитить детали интерьера.

Наши специалисты сделают все остальное: доставят материалы и оборудование, договорятся о слитии стояков центрального отопления, произведут опрессовывание системы.

При желании можно заказать также перенос радиаторов и стояков в более удобное места, а также организовать установку котла в частном доме для решения по автономному отоплению.

А еще нашу компанию отличает индивидуальный подход к каждому клиенту. Вы будете находиться в курсе каждого этапа монтажа, и ваши желания будет учтены при выборе материалов для замены батарей отопления газосваркой. Специалисты готовы ответить на каждый ваш вопрос, а финальным итогом будет эффективное и надежное решение по отоплению вашего дома.

Особенности газосварочной технологии

Скрепление труб отопления газосваркой выполняется по следующему принципу: торцевые части двух элементов совмещаются, а затем постепенно разогреваются в племени газокислородной смеси до высоких температур.

Замену радиаторов лучше всего проводить в теплое время года, так как в сезон холодов придется отключать общедомовое отопление как минимум на несколько часов, что вряд ли обрадует соседей

Для особой прочности шва используется присадочный материал в виде проволоки или прутка. Когда раскаленный металл остывает, образуется монолитное соединение.

Преимущества и недостатки соединения труб сваркой

Одна из основных причин популярности газосварочного метода – специфика работы наших отопительных систем.

При циркуляции теплоносителя все элементы конструкции постоянно находятся под давлением, деформирующим места соединения. Поэтому прочный сварочный шов надежно защищает от прорывов и помогает предотвратить аварию во время коротких скачков давления и даже гидроударов, которыми нередко сопровождается запуск и отключение централизованного отопления.

Если газосварка выполнена качественно, трубы будут иметь гладкую поверхность без резких переходов и видимых наплывов, а черные подпалины от пламени отлично маскирует краска

Плюсы газосварочного метода:

  • Долговечность и надежность соединения (считается, что прочность швов после газосварки даже превышает прочность самих радиаторов!).
  • Возможность применения деталей любой формы и размеров. Единственное требование – чтобы элементы были из металла толщиной не больше 3,5 мм (в случае превышения экономичней использовать электродуговую сварку).
  • Эстетический момент – трубы и батареи, приваренные газосваркой, становятся цельным монолитом, который легко перекрасить в подходящий к интерьеру цвет.
  • Можно проводить работы и без подключения к электросети (особенно актуально для новостроя).
  • Многие металлы, из которых изготавливают трубы, например, медь, чугун, латунь и свинец, образуют самое крепкое соединение именно при помощи газосварки.

К главному же недостатку этого способа монтажа можно отнести большую площадь нагрева, в результате чего легко повредить мебель и легковоспламеняющиеся материалы отделки, например, паркет, обои, стеновые панели из пластика, ЛДСП или МДФ. Чтобы избежать разрушений, термически неустойчивые элементы рекомендуется вынести из рабочей зоны, а немобильные — закрыть асбестовым полотном или другим защитным материалом.

Если замена батарей газосваркой проводится уже после окончания чистовых отделочных работ, обязательно используйте изолирующие прокладки между стеной и трубами

Кроме того, при газовой сварке в воздух поступают вещества, которые вредны для здоровья – работать без средств спецзащиты категорически запрещается. Именно поэтому все, кто желает освоить газосварочный аппарат на практике, должны изучить правила техники безопасности и получить допуск на работу.

Кто может работать с газосварочным аппаратом

Монтаж отопительной системы с помощью газосварки разрешено проводить только профессиональным сварщикам, которые помимо специального образования имеют допуск на проведение работ от пожарной службы. Учтите, что документ выдается только на определенный период, поэтому при найме мастера стоит не просто глянуть на «корочку», а и изучить срок ее действия.

Из других обязательных требований, предъявляемых к сварщикам: исправность газового аппарата и обязательная защитная экипировка – очки, рабочие перчатки, щиток.

Желательно, чтобы мастер использовал присадочную проволоку для швов и современное оборудование, работающее на смеси кислорода с ацетиленом. Другие горючие газы, например, метан или пропан, допустимы при условии, если температура их горения будет в два раза превышать температуру плавления присадочного прутка.

Удостоверение такого образца подтверждает, что специалист имеет соответствующую квалификацию и прошел обучение технике безопасности. Обязательным условием подлинности является печать

Если вы не профессиональный газосварщик, для проведения работ можно обратиться в местные теплосети или управляющую домом организацию. Для этого собственник квартиры составляет заявление о необходимости замены батарей и согласовывает дату для перекрытия движения теплоносителя в общедомовой магистрали.

После сварки и монтажа радиаторов приглашенный мастер должен произвести пусконаладочные работы и удостовериться в исправности системы. Самостоятельно прекращать и запускать отопление в многоквартирных домах категорически запрещено.

Расчет необходимого количества секций

Таблица расчета количества секций батареи.

После того как вы определились с выбором радиатора, необходимо грамотно рассчитать его размер. Ведь даже самый эффективный радиатор не будет обеспечивать тепло в помещении, если его размеры не способны обогреть комнату.

Базовой величиной для расчёта размеров радиатора и количества секций выступает площадь комнаты. Мы предлагаем упрощенный (бытовой) вариант просчета количества секций радиатора.

Стандартно, для обеспечения необходимого тепла в комнате, достаточно 100 Вт на 1 кв метр площади. Нехитрым математическим способом высчитываем:

Q=S*100, где:

Q – необходимая теплоотдача радиатора.

S – площадь комнаты.

Эта формула подскажет вам, какую мощность радиатора брать для отопления комнаты, если радиатор представляет собой цельную неразборную конструкцию. Если же его схема предполагает наращивание дополнительных секций, то к этим расчётам добавляем еще один параметр:

N=Q/Qус

N – необходимое количество секций радиатора.

Qус – удельная тепловая мощность одной секции.

Чтобы правильно произвести расчеты, не требуется высшего технического образования. Достаточно взять в руки рулетку и измерить площадь комнаты.

Обратит внимание, эта формула подходит для стандартной квартиры с высотой потолка в 2,7 метра, если высота ваших потолков значительно выше — рекомендуем удваивать необходимое количество секций!

Можно ли произвести работы электросваркой?

Если хозяин квартиры или частного дома не понаслышке знаком с электросваркой, он может самостоятельно заменить батарею отопления и трубы. Для этого не нужен допуск от пожарной службы, поскольку работа не связана с открытым пламенем. Для сварки отопительных систем лучше обзавестись инвертором. Он автоматически поддерживает параметры дуги на заданном уровне, поэтому швы получаются качественнее, чем при работе с простым сварочным аппаратом

Важно также уметь правильно подбирать электроды, так как от этого зависит надежность соединения

После завершения работ выявить скрытые изъяны можно только после заполнения системы. В частном доме с этим проблем нет. Давление на котле для проверки выставляется в 2 раза больше номинального.  В многоквартирных домах, если замена была летом, придется ждать опрессовки, которая проводится перед началом отопительного сезона. О замеченных дефектах необходимо сообщить в домоуправление или сварщику, который выполнял замену.

Подготовительные работы

Любую работу желательно провести в кратчайшие сроки, а это возможно только в случае правильной подготовки.

В случае замены батареи заранее:

  • согласовывают дату работы с мастерами и управляющей компанией;
  • покупают радиаторы, подходящие по конструкции;
  • готовят инструменты и расходные материалы: сгоны, фитинги, краны, терморегуляторы, рабочий инструмент.

Важно правильно подобрать комплектующие для предстоящих условий эксплуатации

Выбор радиаторов

Типичная система отопления частного дома рассчитана на максимальное давление в 3 атм и редко более.

Регулируемый пружинный предохранительный клапан. Наиболее часто используется в системах индивидуального отопления.

При превышении сработает защитный клапан (на крышке видна надпись 3 бар). Исходя из этого, для индивидуальных систем подойдут практически любые из имеющихся в продаже радиаторов.

Для многоквартирных домов до 6-7 этажей можно выбирать стальные, биметаллические или чугунные радиаторы. Алюминиевые изделия не подойдут даже для 5-этажек – теплоноситель в централизованных сетях не подходит для таких приборов. В домах выше 9 этажей где давление в системе гораздо выше, нельзя использовать алюминиевые, чугунные и некоторые виды стальных конвекторов, лучше выбрать биметаллические радиаторы.

Межосевое расстояние радиаторов отопления.

Межосевое расстояние учитывают при диагональной схеме подключения, в этом случае не придётся подгонять имеющиеся трубы.

В разводке многоквартирных домов межосевое расстояние обычно равно 300, 350 или 500 мм. Исходя из этого, приобретают радиаторы.

В любом другом случае обращают внимание на размеры старого и нового радиаторов, чтобы была возможность подвести трубы к нужным местам. Как выбрать стальные радиаторы отопленияУстройство, критерии выбора и лучшие модели

Как выбрать стальные радиаторы отопленияУстройство, критерии выбора и лучшие модели

Необходимый инструментарий и расходный материал

Набор приспособлений для проведения работы зависит от способа подключения, вида старых и новых конвекторов.

Могут понадобиться:

рычажный ключ, для откручивания/ закручивания гаек большого размера, а также для удержания стальной трубы, если понадобится нарезать новую резьбу
углошлифовальная машинка (болгарка) для срезания труб с батареи, которую не удалось демонтировать откручиванием гаек
трещоточный клупп с плашкой необходимого диаметра для нарезания резьбы на стальных трубах
газосварочный аппарат, если необходимо приваривать углы и сгоны металлических труб
перфоратор для монтажа кронштейнов
лазерный или пузырьковый уровень
рулетка, карандаш
плоская ёмкость для сбора теплоносителя

Для монтажа приобретают:

  • сантехнический лён (рекомендуется) или уплотнительную ленту (ФУМ) и сантехническую пасту (по желанию);
  • прокладки нужного размера.

Необходимые установочные изделия в зависимости от типа радиатора:

Материалы и инструменты

Монтаж радиаторной установки возможен при наличии необходимых комплектующих. Так, коллектор любого блока изделия изготовлен с внутренней резьбой G1 (1 дюйм), вдобавок на левом краю – резьба левая, а справа – правая. Подобная встречная направленность витков служит для объединения узлов в одну батарею посредством применения ниппеля. Следовательно, потребуется несколько переходников, позволяющих произвести переход на стандартную правостороннюю нарезку, которую в большинстве случаев применяют для подводки размеров 1⁄2 либо 3⁄4 дюйма. По-другому их называют футорки либо переходные пробки. Величина внутреннего соединительного диаметра зависит от трубного изделия, которое будет применяться для подводки.

В основном, работают только два входа, а оставшиеся 2 должны быть заглушены. Для этой цели подойдет стандартная пробка (заглушка), имеющая внешнюю резьбу, которая соответствует данному переходнику. Лучшим вариантом заглушки станет образец с крепким кольцевым уплотнением, не требующий дополнительную подмотку. «Комплект» из футорки и заглушки возможно заменить стандартной глухой пробкой с подходящей лево- либо правосторонней резьбой 1G.

Одну пару пробок (всего их 4 штуки), как правило, не устанавливают. Специалисты рекомендуют пробку верхнего коллектора заменить краном Маевского, являющимся простым устройством, которое поможет освободить батарею от скопившегося воздуха перед отопительным сезоном либо в ходе профилактики. Данный прибор располагается диагонально трубе подачи, в случае с двухсторонним нижним подключением. К крану в комплекте прилагают ключ, который помогает выпустить воздух. Данный компонент необходим в целях безопасности, чтобы маленький ребенок не смог раскрутить кран и затопить квартиру.

Эти материалы реализуются как отдельно, так и готовыми монтажными комплектами. Этот набор состоит из двух пар проходных пробок, одной заглушки, крана Маевского с ключом. Дополнительно в некоторых комплектах можно обнаружить кронштейны, чтобы подвесить установку на стену (3 средние батареи до 10 блоков потребуют три кронштейна). Комплектующие продают для трубы размером 1⁄2 и 3⁄4 дюйма. Монтажные мероприятия, выполненные согласно всем требованиям, предусматривают отключение устройства от централизованного нагрева в профилактических, ремонтных целях, при замене. Поэтому следует купить два стандартных шаровых крана муфтового соединения с накидной гайкой – «американкой», что облегчит будущие процедуры, связанные с обслуживанием прибора.

При особенностях отопительной схемы, заключающихся в возможности монтажа устройств регулировки (при избыточной тепловой производительности централизованной отопительной системы либо необходимости точной настройки автономных устройств), стандартные шаровые краны заменяются прочими элементами. К примеру, на трубы подачи можно приспособить термоклапан с термостатической головкой. Их производят прямыми и угловыми моделями в зависимости от способов подводки трубной арматуры к обогревательной конструкции.

Правильную балансировку и предельную отдачу вырабатываемого тепла обеспечит регулировочный вентиль, установленный на выходе. Для сохранности установленных настроек следует установить блок-кран, регулировочный винт (для отвертки или шестигранника) которого закрыт пробкой. Добавим, что можно воспользоваться готовым термостатическим набором, подходящим для монтажа с термоклапаном, балансировочным вентилем, термостатической головкой.

Выбор и расчет мощности радиатора

При замене батарей отопления необязательно выбирать такие же, стоит обратить внимание на современные варианты из стали, алюминия, меди, сплавов (биметаллические). Но перед выбором радиаторов необходимо уточнить их размер, проведя несложные расчеты

Если высота потолка не превышает 2,65 м, количество секций подсчитывается по площади помещения. Ее умножают на 100 Вт (это строительная норма на 1 м²). Полученное значение делится на величину теплоотдачи одной секции, указанное в паспорте (стандарт 170 Вт), результат округляется до целого числа.

В квартире с высокими потолками расчет делается с учетом объема комнаты. Его значение умножают на тепловой показатель здания. У панельного дома он равен 41Вт, у кирпичного — 34 Вт. Затем полученное число делят на теплоотдачу одной секции.

Результат получается, конечно, приблизительный, поэтому следует учитывать:

  • особенности климата по месту проживания;
  • на каком этаже расположена квартира;
  • число окон и их остекление (обычное стекло или стеклопакеты);
  • балкон или лоджию, если они есть;
  • качество внутреннего или внешнего утепления:
  • предполагается ли установка на радиаторы декоративных ограждений.
Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
