Замена электрической проводки в панельном доме своими руками

Требования для правильного проведения электрики

Замена проводки в хрущевке включает в себя некоторые требования:

  1. Счетчики, выключатели и розетки должны находиться в легкой доступности на высоте 80-150 см от уровня пола, этот параметр варьируется в зависимости от того, кто пользуется данным устройством – ребенок или взрослый.
  2. Розетки монтируются на расстоянии 60-90 см от пола.
  3. Розетки и выключатели не должны находиться ближе 50 см к водопроводным и газовым трубам.
  4. Стандартный расчет количества розеток – 1 штука на 6 кв. м.
  5. На кухне число розеток рассчитывается по количеству установленных электроприборов и их мощности.
  6. Установка розетки в ванной комнате и туалете запрещена! Для этого случая используется разделительный трансформатор за пределами помещения.
  7. Провода располагаются по горизонтали или по вертикали относительно пола. В первом случае расстояние между элементами должно быть не менее 10 см, перекручивание проводов не допускается. При вертикальном расположении провода фиксируются на расстоянии не менее 10 см от оконных и дверных проемов.
  8. Кабельный провод размещается на отдаленности 40 см от газовой трубы.
  9. Не допускается соединение алюминиевого и медного проводов.

Разводка проводов выполняется в специальных коробах, оголенные концы должны быть заделаны при помощи изолирующих материалов.

Расчет мощности

Замена электрики должна быть проведена так, чтобы в дальнейшем не случалось сбоев или перенапряжения сети. Мощность электросети должна быть рассчитана на все прибора в доме. Мощность зависит от сечения кабеля, поэтому для ее определения необходимо провести ее расчет:

  • сложить мощность все приборов, включенных в сеть;
  • дополнительно прибавить по 100 Вт на каждый из них;
  • полученное число необходимо разделить на 220.

Если при подсчете получилось число, находящееся в пределах 12–15, то можно использовать проводку с сечением 1.5 мм. кв. Как правило, для стандартной квартиры или небольшого частного дома этот показатель является нормальным.

Но в некоторых случаях требуется установка провода большего сечения или разделение проводки на 2–3 линии. Использование толстого кабеля может привести к сбоям, поэтому последний вариант является предпочтительным.

Особенности электропроводки в панельном доме

Кроме того, что вся проводка в панельном доме сделана из алюминиевых кабелей, большим неудобством является её расположение в квартире. Панельные дома состоят из железобетонных блоков и перекрытий, которые практически все являются несущими элементами конструкции. Штробить их категорически запрещено, это может повлечь за собой ослабление прочности и привести к геометрическим смещениям всего дома. Основная часть перегородок внутри помещений также являются несущими, исключение составляют некоторые служебные помещения — такие как перегородки глухих кладовых и санузлов. Определить несущую перегородку просто — она выполнена в виде цельного литого блока из бетона, армированного железной арматурой (не несущие перегородки сложены из кирпича или других строительных блоков и не армированы). Часто такие стены даже не штукатурили, а просто обклеивали обоями.

В панельном доме практически все стены являются несущими

Внутри железобетонных панелей имеются полости, в которых и располагаются все кабели. Но одно дело прокладывать линии электропитания на стадии строительства, когда полости доступны и открыты, и совсем другое — пытаться провести кабели в уже готовом доме, с законченной отделкой. Например, часто выводы для осветительных приборов заводились из верхней квартиры, до того, как там настилался деревянный пол. Понятно, что восстановить такую проводку в случае повреждения не удастся. Для этого пришлось бы поднимать доски пола у соседей сверху или на чердаке.

Где находится проводка в панельном доме

Существовало множество типовых проектов панельных домов. Каждый из них имел свои конструктивные решения для разводки кабелей. Каналы для прокладки электролиний, отверстия для установки розеток и выключателей закладывались ещё на стадии отливки железобетонного блока. На строительную площадку попадали перекрытия с уже готовыми штрабами. Электрики заводили в них провода, затем всё штукатурилось, шпаклевалось и обклеивалось обоями.

Каждый из вариантов расположения штрабов в панельном доме имел свои конструктивные решения для разводки кабелей

Основную монтажную нагрузку несли на себе штрабы в полу, на стены выводились только выключатели и розетки. Если под обоями удаётся обнаружить такие каналы — это большая удача. Другой вопрос — будут ли они отвечать требованиям проекта обновления проводки. Если нужно установить дополнительные розетки, а штробить стену нельзя, придётся решить вопрос с размещением дополнительных электрических точек другими способами.

Полезно также знать, что зачастую использовались швы между плитами перекрытия для прокладывания проводов для ламп освещения.

Стоит максимально использовать заводские каналы для проводки в панелях

Особенности проводки в панельном доме

Существует множество серий панельных домов с отличающимися конфигурациями. Однако во всех таких строениях стеновая панель выступает в качестве несущего элемента

Это обстоятельство крайне важно для обустройства электропроводки в панельном здании. Суть в том, что в несущих стенах нельзя создавать штробы, поскольку они значительно ослабляют несущую конструкцию

Прокладка кабеля возможна лишь по специальным, созданным в заводских условиях каналам.

Проводка в панельных сооружениях располагается в области потолка или в стенах. Нередко старую проводку в панельном доме можно обнаружить в местах соединения стены с потолком. Это место выбиралось по причине наличия небольшого пространства между стеновой и потолочной панелью, куда и укладывались кабели.

Необходимо заметить, что, несмотря на наличие в плитах заводских каналов, поиск проводов является достаточно сложным делом. Часто бывает так, что электрические схемы отличаются даже на двух соседних этажах с помещениями одинаковой планировки.

Кроме несущих стен в многоквартирных панельных домах, имеются и перегородки. Они чаще всего производятся из дерева или гипсокартона. Использовать перегородки для прокладывания проводов не рекомендуется, поскольку толщина таких стен не подходит для организации скрытой проводки.

Розетки и выключатели в многоэтажных жилых зданиях располагают на определенном уровне от пола: для розеток этот показатель не должен превышать 90 сантиметров, а для выключателей — 150-170 сантиметров. В старых домах провода нередко прокладывались двумя линиями: на розетки и на осветительные приборы.

В квартирах, оснащенных электроплитами вместо газовых, для этого прибора иногда предусматривался отдельный кабель. Такая схема сегодня не рекомендована. Правильная разводка должна предусматривать отдельные питательные провода для групп потребителей и заземляющий провод.

Инструкция по замене проводки

Выделяют несколько этапов работ.

Обесточивание

Перед тем как заменить проводку, нужно демонтировать старые провода. Для этого нужно полностью отключить ток в помещении. После отключения проверяем наличие тока с помощью мультиметра. Также убираем из помещения мебель (или отодвигаем ее от стен). Розетки и выключатели снимаем.

Подготавливаем временную розетку для подключения к ней перфоратора и любых других электроинструментов. Розетку подключаем сразу после электросчетчика. Данную фурнитуру размещаем на дощечке. Также оснащаем дощечку автоматическим 16-амперным выключателем. После того как розетка подготовлена, обесточиваем помещение.

Демонтаж

Удаляем электропроводку с распредкоробок. Коробки отличаются наличием круглых снимаемых крышек из пластика

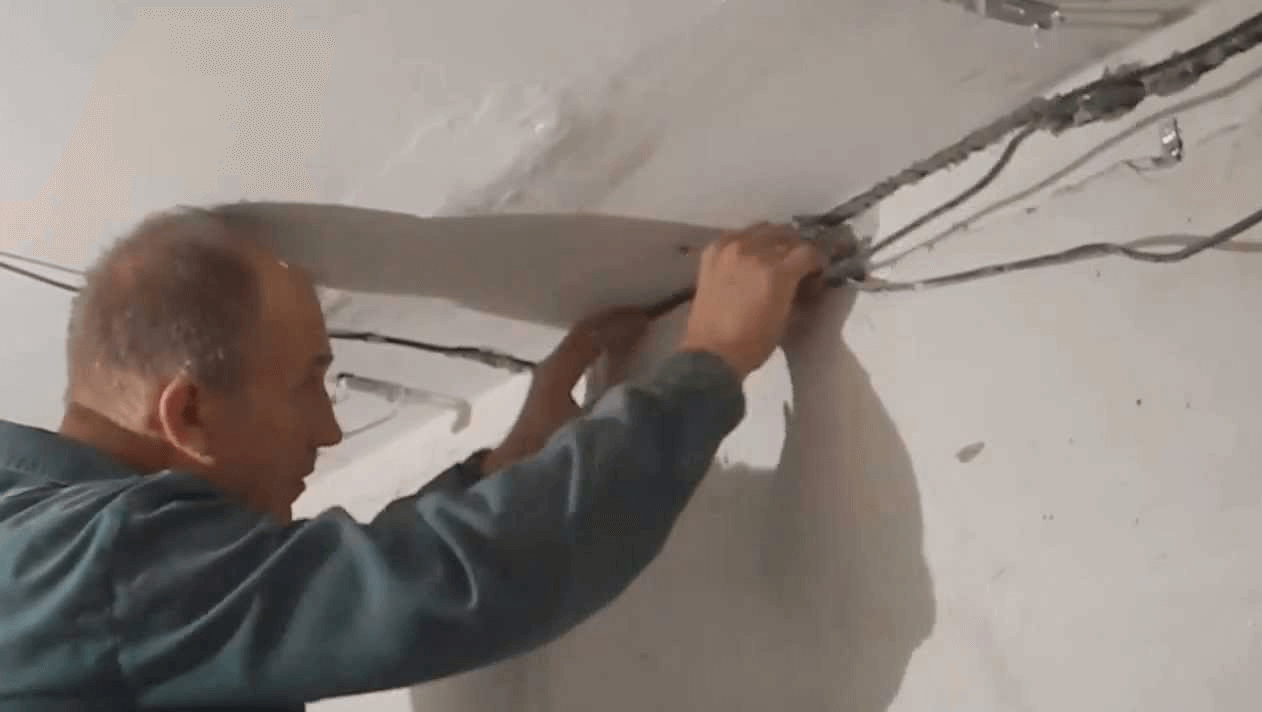

Провода отсоединяем и осторожно изымаем старые провода из стены. В случае необходимости для поиска кабелей используем металлодетектор

В панельных зданиях демонтажные работы часто состоят в обычном изъятии проводов из распредкоробки. Однако случаются и исключения, когда провод расположен таким образом, что его вытягивание влечет разрушение строительной конструкции. В этом случае можно изолировать данный участок от системы. Для этого старые провода максимально обрезаются и тщательно изолируются.

Каналы для проводов

После удаления электропроводки подготавливаем стены к прокладке новой сети. Для этого проделываем в стене специальные каналы. Чтобы получить ровную штробу, заранее чертим на стене две линии, отстоящие друг от друга на пару сантиметров. Хорошо, если есть старые каналы, так как штробление в этом случае не понадобится. Также помечаем участки, где будут установлены розетки и выключатели.

Штробы проделываем перфоратором или болгаркой на глубину примерно в 4 сантиметра. Молоток и зубило используем для удаления мелких фрагментов материала.

Распределительные коробки

Следующий этап — монтаж распредкоробок. Их нужно сразу закреплять в местах установки. Фиксирующим веществом является раствор цемента. Кабель прокладывается от щита к распредкоробкам.

Укладка проводов

Для определения правильности прокладки проводов пользуемся уровнем. Длина кабеля должна находиться в соответствии с протяженностью штроб. Проводов не должно быть слишком много или чересчур мало.

Провода соединяем друг с другом клеммами. Производим скрутки таким образом, чтобы не перепутать концы проводов на фазе. Все скрутки находятся в распредкоробках.

Правильное соединение выполняется следующим образом:

  • зачищаем конец провода (3-5 сантиметров);
  • очищенные концы скручиваем друг с другом и укорачиваем на сантиметр;
  • изолируем провода с помощью изоленты или клеммы.

Далее можно отводить кабель от распредкоробок к потребителям по заранее подготовленным углублениям.

Заведение проводов в электрощит

Заводя кабели в электрощит, следует разделить их на отдельные линии. Схему распределения рекомендуется составить заранее. Каждой линии понадобится свой выключатель. Такая схема особенно хороша, если в доме имеются мощные электробытовые приборы, поскольку отдельные линии лучше справятся с передачей нужного тока. Также наличие отдельных линий делает проще ремонтные работы с электропроводкой.

Проводку можно разместить в гофрированных или обычных трубах, проложенных в штробах. Это позволит обеспечить более высокий уровень безопасности в сравнении с проводкой, размещенной под слоем шпатлевки. Кроме того, в будущем заменить проводку будет легче, когда демонтаж будет состоять просто в вытягивании кабелей из трубы через распредкоробку.

Тестирование системы

Закладку раствора в штробы осуществляем лишь после того, как убедимся в работоспособности электросети. Для этого нам понадобится мультиметр, с помощью которого мы прозвоним систему. Данное устройство позволяет найти короткое замыкание в случае некорректно установленного соединения.

Если дефекты в системе не обнаружены, замазываем шпатлевкой штробы, устанавливаем розетки, выключатели и приборы освещения. Временная розетка отключается и вместо нее подключается новая электропроводка.

Итак, в замене проводки в панельном доме своими руками нет ничего сложного. Однако, как уже говорилось ранее, схему рекомендуется согласовать с электриком, а при выполнении монтажных работ следует четко следовать инструкциям.

Особенности монтажа электропроводки в различных помещениях

Особенности обустройства новой электросети в квартире рассмотрим на примере замены электропроводки в хрущевке, то есть в домах старой застройки. Для них характерно наличие алюминиевой проводки, скрытой в специальных нишах, устроенных в ж/б перегородках. При замене проводки в хрущевке своими руками предпочтение отдается открытому способу ее прокладки, для которого лучше всего подходят пластиковые кабельные каналы.

Ванная комната

Для ванных комнат характерна повышенная влажность, что создает опасность при эксплуатации электропроводки. К ее монтажу предъявляются особые требования, приводимые ниже:

  • Все электроустановочные изделия должны иметь класс защиты не ниже IP4 или IP5.
  • Корпуса электрических приборов, а также стальные элементы ванны и раковины обязательно заземляются.
  • Металлические трубы канализации, стояков и шина заземления должны быть объединены в отдельную систему уравнивания потенциалов.
  • Подключать линии питания в этих помещениях следует только через индивидуальные УЗО.

По выбору способа монтажа электропроводки в ванной комнате ПУЭ не накладывает никаких ограничений (она может прокладываться как скрытно, так и открыто)

Единственное, на что следует обратить внимание при открытой прокладке – выбираемый для этого кабель должен иметь соответствующие защитные характеристики

Кухня

При замене и ремонте электропроводки на кухне важно обратить внимание на следующие моменты:

Из-за большого количества мощных нагрузок (духовой шкаф, стиральная машина, электроплита и т

п.) при обновлении проводки потребуется увеличить число отдельных питающих линий.
Для каждой из них необходимо предусмотреть индивидуальный автомат на ток не менее 25 Ампер.
При составлении схемы разводки важно продумать порядок размещения силовых розеток, позволяющий иметь удобный доступ к ним (фото ниже).. Места размещения розеток и выключателей на кухне. Места размещения розеток и выключателей на кухне

Места размещения розеток и выключателей на кухне

Одновременно с этим потребуется соблюдать нормативы удаления кабельных линий и розеток от газовых магистралей, вентиляционных систем и другого оборудования, опасного с эксплуатационной точки зрения.

Коридор

При проведении ремонтных работ в коридоре учитываются следующие особенности этого помещения:

  • Наличие совмещенного блока выключателей и розеток для прихожей, ванной и туалета.
  • Желательно установить светильник (бра) прямо у входной двери.
  • Наличие распределительного щитка с электрическим счетчиком и автоматами.

Тем, кто желает придать своей прихожей более уютный вид, имеет смысл перенести щиток с приборами в общий коридор. Одновременно, воспользовавшись случаем, можно демонтировать блок и сделать отдельные выключатели у входа в ванную и туалет (так будет удобнее пользоваться ими). Для управления светом в туалете допускается использовать датчик движения, включающий его автоматически при входе в помещение и выключающий при выходе.

Детская комната

При замене электрической проводки в детской комнате в первую очередь прорабатывается вопрос безопасности размещения розеток и выключателей. Они должны монтироваться на высоте, недоступной для ребенка или иметь специальную защиту от проникновения во внутрь изделия.

Важно! В электрических розетках, в частности, должны присутствовать шторки, защищающие отверстия от проникновения к силовым контактам. Здесь также желательно предусмотреть две отдельные линии питания для подключения осветительных приборов с выключателями и розеток. Это облегчит ремонтные работы по устранению повреждений, от которых никто не застрахован

Это облегчит ремонтные работы по устранению повреждений, от которых никто не застрахован

Здесь также желательно предусмотреть две отдельные линии питания для подключения осветительных приборов с выключателями и розеток. Это облегчит ремонтные работы по устранению повреждений, от которых никто не застрахован.

Жилые комнаты

При проведении мероприятий по ремонту проводки в жилых помещениях (в спальне и гостиной, в частности) потребуется организовать три питающих линии:

  • Отдельно для силовых розеток.
  • Специально для приборов освещения.
  • Для подключения дорогостоящей бытовой техники.

Особое внимание уделяется размещению климатического оборудования (мощного кондиционера, например). Не лишним будет предусмотреть для него отдельную линию питания с силовой розеткой на конце, имеющей заземляющий контакт

Возможные способы прокладки провода

Замена старой проводки в панельном доме начинается с составления новой схемы. Также замена электропроводки делится на два варианта: частичная или полная.

Если необходимо в панельном доме заменять полностью все кабели, то следует сделать новую схему. Чтобы сделать все правильно, специалисту понадобится старая схема. Новая схема будет служить пошаговой инструкцией в выполнении электромонтажных работ.

Сперва следует определить, где какая будет нагрузка. Например, кухня обычно потребляет наибольшее количество электроэнергии. Если говорить об обычной комнате, то достаточно одной-двух розеток на 5 квадратных метров. Учитывая потребности кухни, на такое же помещение понадобятся четыре розетки. Также не следует забывать, что для приборов с большим потреблением электроэнергии необходимо тянуть отдельные линии от щита. К некоторым бытовым приборам нужно прокладывать медный кабель сечением до 4-6 квадратов.

Еще одно помещение, которое требует особого внимание – это ванная комната, ведь она отличается повышенной влажностью. Поэтому розетки в ванной комнате следует подключать через дифференциальный автомат или же УЗО

Согласно ПУЭ главе 7.1. п. 7.1.48 ток его срабатывания не должен быть больше 30 мА. Также УЗО необходимо поставить для защиты отдельных электроприборов, наиболее опасных с точки зрения поражения электрическим током – стиральная машина, водонагреватель, гидромассажный бокс, ванна с гидромассажем. На кухне это посудомоечная машина и электропечь.

Осуществляя замену электропроводки в панельном доме используют несколько способов прокладки нового кабеля:

  • в плитах потолочного перекрытия;
  • под потолочным покрытием;
  • на стенах – под штукатуркой, под гипсокартоном;
  • на полу в стяжке.

Самым распространенным способом прокладки кабеля является прокладка кабеля под штукатуркой. Для того, чтобы осуществить монтаж следует сделать отверстия, в которые будет положен и закреплен кабель. После прокладки поверх кабелей наносится слой штукатурки. Используя этот способ можно протягивать несколько линий в одной штробе. Также можно отдельно прокладывать кабели для освещения, разных приборов, кондиционеров, и других отопительных устройств.

Идеально прокладывать кабели по старым каналам, ведь тогда можно без штробления уложить провода, и сэкономить время. Поэтому желательно использовать пути, по которым были проложены старые кабели. В основном можно использовать места, где алюминиевые кабели были просто заштукатурены, например, во швах между стеной и потолком. Швы являются местами, в которых легко проложить новую проводку.

Заменяя старые кабели, следует помнить, что каналы, в которых они располагались, можно применять для того, чтобы подвести новый медный кабель к розетке либо выключателю. Однако каналом можно воспользоваться только в том случае, если фурнитура будет стоять на прежних местах и, если при демонтаже удастся вытащить старый кабель.

В большинстве случаев очень тяжело найти и использовать каналы, поэтому некоторые специалисты рекомендуют не тратить время на долгие поиски и очистку каналов. Поэтому для горизонтальной прокладки в панельном доме целесообразней будет протянуть кабель по верхнему стыку между стеной и потолком. В этом месте обычно есть щель, которая или заштукатурена, или забита ватой.

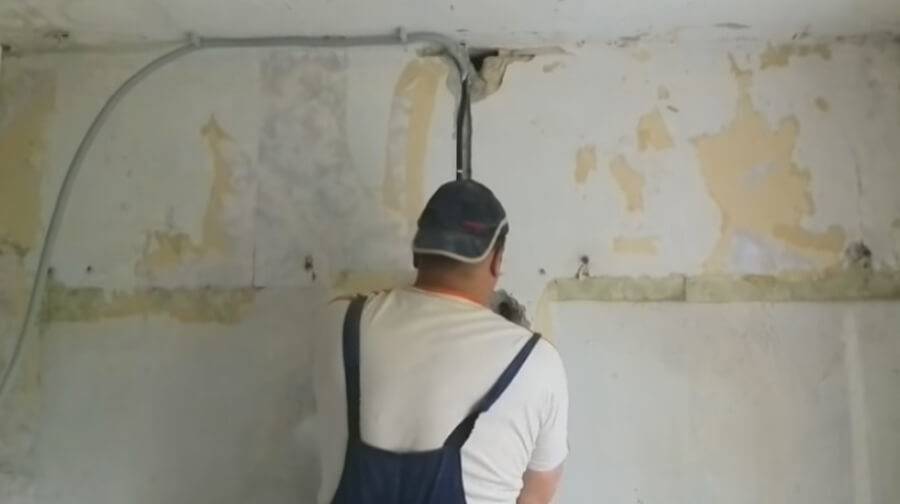

Альтернативный вариант — провести электропроводку по потолку и сделать штробы только в местах спуска к розеткам и выключателям. Спрятать прикрепленный сверху кабель можно, сделав натяжной или подвесной потолок.

При замене электропроводки в панельном доме вначале необходимо определить, какой будет замена: частичной или полной. Также обязательно нужно использовать старые каналы. Для того, чтобы осуществить данную работу необходимо иметь хороший инструмент. Однако предпочтительно, чтобы замену электрики в панельном доме осуществлял специалист.

Важно! Помните о том, что делать горизонтальные штробы в несущих стенах панельных домов нельзя. Это может привести к обрушению стены

Это же запрещают различные нормативные документы, например, Постановление Правительства Москвы от 8 февраля 2005 г. N 73-ПП «О порядке переустройства помещений в жилых домах на территории города Москвы».» и Постановление правительства № 508 (Пункты 11.3 и 11.11 Приложение №1).

Этапы монтажа электропроводки

Замену электропроводки в квартире осуществляют в несколько этапов:

  1. Создание схемы электрического снабжения.
  2. Разработка плана разводки проводов, его согласование.
  3. Обустройство ремонтной времянки.
  4. Прокладка проводов.
  5. Монтаж элементов (автоматы, выключатели, устройства защитного отключения) и стационарных электрических приборов.

Схема электроснабжения

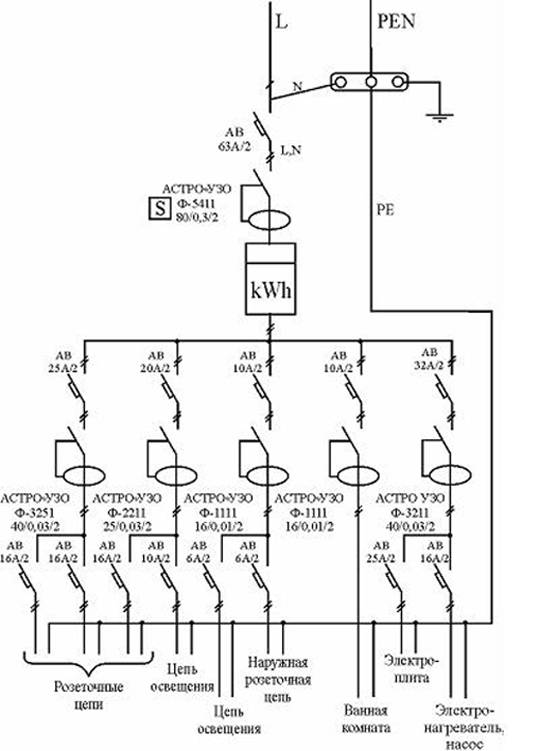

На рисунке выше изображена однолинейная схема электрического снабжения, где kWA — электросчетчик. Косые черточки, перечеркивающие провода, указывают на располагающиеся поблизости провода фазы (L) и нуля (N). Защитный провод (PE) не перечеркнут, так как проложен отдельно. Если речь идет о трехфазной системе, то на схеме будет три черточки.

Обратите внимание! Составление схемы требует квалификации: самостоятельно проделать эту работу непросто, поэтому лучше поручить план специалисту

Планирование потребляемой мощности

При прокладке электрических проводов необходимо исходить из потребляемой мощности. Для коттеджных поселков лимит потребления обычно составляет от 10 до 20 кВт на дом, однако для жилья в многоквартирном доме такие цифры нереальны. При такой мощности не избежать постоянных выбиваний автомата или даже выхода из строя домовой проводки, так как максимальный лимит на жилую единицу редко превышает 2 кВт.

Тем не менее, следует учитывать, что суммарная мощность электробытовых приборов в жилище может значительно превышать реальное потребление в моменте. Это связано с тем, что одновременно вся бытовая техника практически никогда не работает.

Для квартиры размером в 50 – 100 квадратных метров следует исходить из следующих данных:

  1. Главный автомат на 25-32А. Рекомендуемый коэффициент запаса — 1,3 – 1,5.
  2. Устройство защитного отключения — 50А.
  3. Для кухни требуется две ветки проводов (сечение — 4 квадратных миллиметра на каждую). Для обеих веток используется по 25-амперному автомату и 30-амперному УЗО. Питание ванной осуществляется проводами, идущими из кухни.
  4. Кондиционер: ветка проводов с сечением в 2,5 квадратных миллиметра, автомат — 16А, УЗО — 20А.
  5. Цепи розеток и цепи освещения: одна на каждое помещение (помимо ванной и туалета). Сечение проводов — 2,5 квадратных миллиметра. В УЗО нет необходимости, так как используется общеквартирное устройство.

Чертеж схемы

В качестве базы можно принять схему проводки, приведенную на рисунке выше. Верхнюю ее часть можно оставить без изменений, но при этом нужно поменять числа в соответствии с конкретными задачами. Модель устройства защитного отключения не принципиальна — можно поставить любую. Обозначения можно узнать в справочниках (приложение к ПУЭ) и ГОСТе (в данном случае речь идет о ГОСТ 2.755-87).

Обратите внимание! При создании чертежа следует соблюдать размеры условных обозначений элементов, так как их масштабирование недопустимо

Подготовка плана

На рисунке выше изображен план электрической проводки.

Объяснения к плану:

  1. Во всех помещениях от электросчетчика должны направляться хотя бы по паре веток проводов (освещение и розетки).
  2. Так как в стандартной квартире одна ванная, в системе дополнительного уравнивания потенциалов нет необходимости. Данная ветка проводов указана пунктирной линией.
  3. В ванной нужно указывать только потолочный влагозащищенный светильник и бойлер.
  4. Должны быть определены ветки проводов к точкам подключения и стационарным электроприборам. Под стационарными понимаются устройства, жестко вмонтированные в несущие конструкции или питающиеся через неразъемные соединения.
  5. Не следует перегружать схему мелочами типа светодиодной потолочной подсветки.
  6. Недопустимы ветки проводов, идущие на балкон или лоджию — это против регламента ПУЭ.

Рекомендации по упрощению разработки плана:

  1. Берем план жилого помещения в ДЭЗ или БТИ.
  2. Сканируем полученный план.
  3. В Photoshop убираем старые обозначения электропроводки, стационарных приборов и точек подключения. После этого наносим новые обозначения, исходя из составленной схемы проводки.
  4. Распечатываем полученную схему.

1 Проводка в панельном доме – особенности и сложности при замене

Для начала стоит отметить, что существует несколько конфигураций панельных домов. Отличительная особенность проводки в таких жилищах заключается в том, что она проложена в специальных штробах, которые формируются на заводах в момент производства плиты. Кроме этого, все стены в таких домах являются несущими (за исключением перегородки санузла), поэтому в панелях запрещено создавать штробы, поскольку таким образом нарушается несущая способность перегородок. В более старых вариантах панельных домов можно обнаружить, что проводка проложена в местах стыка стен с потолком или же между собой.

В панелях создавать штробы нельзя

Расположение точек в панельках также имеет свои особенности. Розетки размещаются на высоте порядка 90 см, а выключатели – 150–180 см. Делалось это для того, чтобы расстановка мебели в квартирах небольшой площади не мешала пользоваться источниками электроэнергии. Нередко можно обнаружить, что рубильники (автоматы), расположенные в распредщитке, включали одновременно и освещение, и розетки, причем для них прокладывался провод одинакового сечения. Современные правила обязывают разделять освещение и розеточные группы, используя провод сечение 1,5 мм2 и 2,5 мм2 соответственно.

Существует несколько причин, по которым рекомендуется произвести замену проводов в объектах панельного домостроения. Первая из них – это износ алюминиевой проводки. Постоянный перегрев алюминия, а в настоящее время в наших квартирах большое число мощных приборов, приводит к его осыпанию. В связи с этим толщина жилы кабеля уменьшается, что может вызвать перегрев проводов, короткое замыкание или вовсе воспламенение. Если в проводке отсутствует провод заземления, ее также рекомендуется заменить.

В панельных домах проводка расположена в специальных каналах, которые формируются во время производства плиты

Замена электропроводки в панельном доме может быть осуществлена по существующим каналам, расположенным в стенах. Как правило, они представляют собой пластмассовые трубы, которые замоноличены в стене. Этот способ актуален, если существующее расположение розеток и выключателей полностью устраивает хозяев, а добавлять новые в планы не входит. При необходимости монтажа дополнительных точек без штробления, увы, не обойтись. В таком случае стоит выбрать открытый тип прокладки, о котором будет рассказано ниже.

На первоначальном этапе необходимо обесточить квартиру. После этого снимают все выключатели и розетки и проводят визуальную оценку состояния подрозетников. Если их состояние удовлетворительное, то элементы можно оставить, в противном случае рекомендуется сменить изделия на новые

Кроме подрозетников следует уделить внимание и распаячным (распределительным) коробкам. При необходимости их также рекомендуется заменить. Следующий этап заключается в непосредственной замене проводов

Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами

Следующий этап заключается в непосредственной замене проводов. Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами.

Аналогичным способом поступают и с проводами, идущими к источникам освещения. После того, как в распределительной коробке окажутся концы медной проводки, их следует соединить между собой при помощи одного из следующих способов:

  • болтовые соединения.
  • клеммные колодки;
  • опрессовка гильзами;
  • пайка;
  • пружинные зажимы;
  • сварка;

Мы не будем говорить о том, какой из этих способов более надежный или предпочтительный, поскольку у каждого из них есть как свои сторонники, так и ярые противники. Вы можете выбирать наиболее предпочтительный для вас и производить соединение проводов так, как вам удобно.

Монтаж проводов

Замена электропроводки в квартире своими руками, как и проложение новых кабельных трасс, — дело несложное. На предварительном этапе размечаются места установки розеток и выключателей, а также проложения кабель-трасс. Дальше необходимо:

  1. При помощи перфоратора со специальной коронкой надпилить углубления по 5 мм в местах расположения розеток и выключателей.
  2. Коронка меняется на сверло, и по подпилам рассверливается углубление размером с подстаканник.
  3. Вновь ставится коронка для выравнивания стенок.
  4. Ставится насадка-зубило, чтобы пробить штробу в стене под гофропрофиль или трубу с кабелем, канавка должна быть шире выбранного варианта на 20 мм.
  5. Кабель в защитном кожухе прокладывается по штробам, для прихватывания подойдет гипсовый раствор.

Эти рекомендации помогут вам проложить проводку своими руками.

Делаем открытую ретро-проводку своими руками

Монтаж электропроводки в деревянном доме своими руками — пошаговая инструкция

Сборка распределительного электрического щитка для квартиры

На какой высоте должны быть розетки и выключатели от пола в квартире?

Какой провод лучше использовать для проводки в квартире и в частном деревянном доме?

Как штробить стены под проводку — требования, подбор инструмента, технология штробления

Заключение

Зная основные закономерности и приемы укладки электропроводки в квартирах панельного дома, можно без особых проблем отыскать уложенные провода и при необходимости отремонтировать или заменить. К тому же, сегодня существует немало специальных электронных тестеров, позволяющих безошибочно обнаружить и отследить даже самые проблемные варианты электропроводки.

Панельные дома составляют немалую долю жилого фонда нашей страны. Благодаря простоте возведения и производительности строительства они стали популярным решением для увеличения количества жилплощади. Но появился и обратный эффект: крайне низкое качество постройки породило множество неприятностей, которые до сих пор не дают покоя жителям панельных домой. Одним из таких аспектов стала проводка.

Большинство квартир в «панельках» уже давно произшли первая или даже вторая замена проводки в панельном доме: большинство владельцев меняют устаревшие алюминиевые жилы на новые медные — это дает гораздо более высокую проводимость и снижает риск короткого замыкания. Повышенные требования к мощности сети не оставляют выбора жителям таких домов — рано или поздно «выбивающие» пробки натолкнут на мысль о том, что проводку все же необходимо совершенствовать.

При этом схемы расположения проводников нельзя назвать универсальными. Многие электрики и люди, решившие заняться ремонтом самостоятельно, часто натыкаются на изолированные жилы в самых неожиданных местах и замена электропроводки в панельном доме превращается в настоящее мучение. Типовая документация по расположению элементов электрической сети часто менялась. Также стоит учесть, что далеко не все прорабы ставили во главу угла тщательное выполнение плана — на выходе получалось, что схема проводки была практически хаотичной.

У всех без исключения жителей, которые решили всерьез модернизировать свое жилище, назревает резонный вопрос: как быть в таком случае. Существует сразу несколько способов не испортить проводку в «панельке» при ремонте или с первого раза найти нужный кабель при необходимости.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
