Замена радиатора в системе центрального отопления

Последовательность выполнения работ

Монтаж батарей начинается с полного перекрытия контура. При замене старых радиаторов на новые сливается вода, и демонтируются отопительные элементы. Правильно будет воспользоваться насосом, чтобы исключить наличие остатков теплоносителя в системе.

После того как вся вода будет удалена, производится выверка места крепления батарей в обеих плоскостях. Устанавливаются кронштейны.

Упаковка

Следующим этапом будет упаковка радиаторов с помощью уплотнительного льна, упаковочной пасты или специальной запорной арматуры. Используя динамометрический ключ, затягивают соединение, создавая усилие, указанное в документации.

Монтажные работы

Монтаж радиаторов на стену производится посредством сварки или полипропиленовых труб. В первом случае достаточно использовать два крепежа, во втором их потребуется не менее трех. Два должны находиться вверху, один снизу.

При десяти и более секций количество креплений должно быть увеличено до пяти. Вверху должно быть три, внизу – два.

Контроль пространственного расположения

Выполняется контроль положения батарей в обеих плоскостях. Желательно предусмотреть небольшой наклон в сторону стены. Это позволит избежать завоздушивания системы при ее эксплуатации.

Заключительный этап

Производится нарезка резьбы на стояках и соединение всех элементов системы отопления. Тщательно контролируется герметичность всех соединений.

После этого можно выполнить пробные испытания с целью обнаружения возможной течи.

Замена батарей в частном доме

Если вы проживаете в частном доме, то при наличии необходимых инструментов и знаний, практически любой домовладелец сможет осуществить смену батарей. Более сложную работу придется выполнить при замене радиаторов отопления в квартире и многие просто не решаются браться за эту работу самостоятельно, предпочитая обратиться к услугам специалистов.

Примечание! Наиболее распространенной причиной смены радиатора является его протечка.

Батареи могут выйти из строя по следующим причинам:

• При монтаже системы отопления были не правильно подобраны отопительные приборы, которые не способны выдержать существующее давление;
• При установке батарей были допущены ошибки;
• Износ межсекционных прокладок;
• В системе используется не качественный теплоноситель (который со временем может создавать заторы и пробки), из-за чего необходимо регулярно проводить чистку радиаторов.

Важно! Пред тем, как приступить к самой смене отопительного прибора необходимо тщательно все подготовить, ничего при этом не упустив. От того, насколько тщательно вы подготовитесь будет зависеть скорость монтажа. Скорость является немаловажным показателем, ведь зимой неприятно остаться без отопления даже на несколько часов

Дело в том, что проблемы в системе отопления, как правило, появляются в начале отопительного сезона, именно поэтому многие осуществляют срочную замену радиаторов отопления зимой или осенью

Скорость является немаловажным показателем, ведь зимой неприятно остаться без отопления даже на несколько часов. Дело в том, что проблемы в системе отопления, как правило, появляются в начале отопительного сезона, именно поэтому многие осуществляют срочную замену радиаторов отопления зимой или осенью.

Новый чугунный радиатор отопления.

Итак, если вы решили заменить свои батареи на новые, вам понадобятся следующие составляющие:

• Биметаллический радиатор;
• Армированная полипропиленовая труба;

Важно! При покупке трубы следует акцентировать внимание на том, что вам нужна труба именно для отопления, т.е. под горячую воду. При монтаже отопления, запрещается использование трубы под холодную воду

При монтаже отопления, запрещается использование трубы под холодную воду.

При монтаже отопления, запрещается использование трубы под холодную воду.

Краны американки. Их применение дает возможность дальнейшего обслуживания или замены радиатора;

Байпас без запорной арматуры.

• Полипропиленовый кран. Использование байпаса позволяет не прерывать циркуляцию теплоносителя в системе во время обслуживания или смены батареи;
• Полипропиленовый концевик с резьбой;
• Тройники для монтажа байпаса;
• Уголки под 90˚;
• Кронштейны для крепежа прибора к стене (как правило, 2 в верхней части и 1 в нижней).

Для осуществления работ понадобятся следующие инструменты:

• аппарат для полипропиленовой сварки;
• инструмент для нарезания резьбы;
• разводной и газовый ключи;
• перфоратор;
• болгарка;
• уровень;
• сантиметр;
• маркер для разметки;
• фум-лента либо льняная лента;
• ацетон для обезжиривания полипропилена.

Для смены батареи необходимо проделать следующую последовательность действий:

• Подготовить все необходимые материалы и инструменты;
• Перекрыть поступление теплоносителя к неисправному отопительному прибору;
• Демонтировать неисправный отопительный прибор;
• Наметить расположение нового радиатора на стене. При этом, следует помнить, что для лучшей циркуляции теплого воздуха, батарея должна находиться от пола на расстоянии 10-15 см, а расстояние между подоконником и верхней частью батареи должно составлять минимум 15 см. Расстояние до стены — около 4 см.
• Собрать все составные части радиатора: поставить прокладки; заглушки; краны;
• Замерить и отрезать необходимые по длине трубы;
• Сварить всю конструкцию до уголков;
• При помощи болгарки отрезать трубу у пола и потолка;
• Установить на стену новую батарею по намеченным местам;
• Обмотать резьбу фум-лентой, вкрутить переходы и запаять уголки;

Совет! Вместо фум-ленты также можно использовать паклю, которая является более надежным уплотнителем. Ее следует использовать следующим образом: резьба тщательно прокрашивается (можно использовать любую краску, кроме водостойкой), после чего на нее наматывается конусом по часовой стрелке пакля. Далее обмотанная резьба снова краситься и на нее заворачивается кран.

Цена замены радиаторов отопления своими руками составляется около 5,5 — 6 тыс. руб. В стоимость входит:

• Биметаллический радиатор (6 секций) — 4 000 руб;
• Полипропиленовая армированная труба — 250 — 300 руб;
• Фитинги (краны, тройники, уголки, заглушки, прокладки, сантехническая лента) — 1 000 — 1 500 руб.

Выбор радиаторов отопления для квартиры и дома

С выбором радиаторов для дома все просто: если система будет с принудительной циркуляцией (с насосом), ставьте такие, к которым душа лежит, или которые совместимы с вашими трубами, котлом и т.д.  Есть некоторые ограничения для систем с естественной циркуляцией — нужны отопительные приборы с малым гидравлическим сопротивлением, а это:

• чугунные (не обязательно старого образца МС-140, есть и новые, стильные и красивые);

• трубчатые стальные — но они недешевы и срок службы у них не самый большой.

И еще нужно будет учесть тип теплоносителя: не все радиаторы могут работать с антифризами. С незамерзающими жидкостями стоят нормально чугунные и полный биметалл. Во всех остальных могут использоваться только некоторые модели, пошедшие специальную обработку. В таком случае их нужно целенаправленно искать. И еще одно — нужно будет правильно подобрать размеры (об этом чуть дальше).

При выборе батарей в квартиру критериев будет больше: условия тут сложнее. Начинать нужно, пожалуй, с размеров. Подобрать нужно так, чтобы были соблюдены следующие расстояния:

• от пола — 8-12 см;
• от подоконника — 10-12 см;
• от стены — 3-5 см.

Причем отопительный прибор перекрывать должен не менее 70-75% ширины оконного проема. Нарушение этих рекомендаций ведет к снижению теплоотдачи или к тому, что будут явные зоны тепла и холода.

Важно правильно разместить радиатор и не ошибиться в выборе его размеров: важна не только мощность

Для высокого давления — выше 9-10 Бар — использовать нужно биметаллические радиаторы. Стоят и некоторые модели литых алюминиевых, но с ограничением по качеству теплоносителя.
Теплоноситель плохого качества легко переносят чугунные батареи (есть только ограничение по давлению — до 9-10 Бар). При Ph до 9 и небольшом количестве взвесей в воде стоят полностью биметаллические радиаторы

Тут нужно обращать внимание на диаметр коллекторов: если они узкие, а водоочистка или отсутствует, или работает слабо, они могут забиться.
Сильно кислотный или сильно щелочной теплоноситель (Ph ниже 6 и выше 9) переносят только биметаллические радиаторы с коллекторами из нержавеющей стали.

В остальных случаях можно ставить любые радиаторы, но обращать внимание на технические характеристики каждой модели. Даже у одного производителя они могут значительно отличаться

Очень приблизительный расчет по площади помещения

И еще одни момент при выборе тепловой мощности одной секции: максимальная мощность — не всегда оправданный подход. Желательно выполнить норму СНиПа: радиатор должен перекрывать не менее 70-75% ширины окна. Только в таком случае холодный воздух от стекла будет эффективно отсекаться и не будет попадать на пол. Потому мощная и короткая батарея — далеко не самый лучший выход.

После того, как разрешения получены (если нужно), радиаторы выбраны и куплены, можно приступать к самой замене батарей отопления.

Замена радиаторов отопления в квартире

Замена, установка или перенос инженерных сетей, электрического, санитарно-технического или другого оборудования, в соответствии со ст. 25 ЖК РФ, требует обязательного внесения изменений в технический паспорт жилого дома. Но, согласно Инструкции о проведении учета жилищного фонда в РФ № 37 от 04.08.1998 года, утверждено, что в технический паспорт жилого дома не вносятся сведения о наличии отопительных приборов и их местоположении — трубопроводы горячей и холодной воды, отопления газа, канализации и т. п. Радиаторы центрального отопления также не показываются на поэтажных планах. Следовательно, перенос или замена отопительных приборов, а также изменение их конфигурации не требует изменений в техническом паспорте, а также не может рассматриваться как переустройство помещения, и, вследствие чего, является нарушением порядка пользования общим имуществом.

Согласование

Собственнику квартиры для начала требуется согласовать:

• замену первоначальных радиаторов на радиаторы аналогичные;
• замену батарей на радиаторы другого вида, с возможным изменением конфигурации;
• перенос батарей.

В первом случае замены батарей на аналогичные радиаторы достаточно будет только уведомить управляющую организацию о предстоящем монтаже.

В последующих необходимо обратиться к помощи специалиста, который и определит возможность установки новых приборов. Экспертиза оплачивается собственником квартиры.

Для выбора и замены отопительных приборов в вашей квартире необходимо разобрать основные этапы работы, а также возможные проблемы, с которыми вы можете столкнуться в процессе труда.

Выбор материала

Биметаллические батареи со стальным сердечником и алюминиевым оребрением имеют 4 важных свойства:

• высокая механическая прочность, благодаря высокому уровню — 16 атмосфер — рабочего давления и испытательного — до 30 атмосфер;
• химическая стабильность сердечника имеет возможность образовывать гальваническую пару с медными трубопроводами;
• высокий КПД;
• современный вид вполне презентабелен.

Чугунные радиаторы отличаются долговечностью. К положительным критериям относятся устойчивость к коррозии и возможным гидравлическим ударам. Основной недостаток — большая масса и ограниченность в дизайне. За дополнительную плату, конечно же, дизайнеры способны оформить радиаторы декором, соответствующем вашему интерьеру. Стальные радиаторы могут быть секционными или панельными. Секционные радиаторы по внешнему виду напоминают чугунные батареи. Радиаторы из стали способны выдерживать рабочее давление в 16 атмосфер и также имеют длительный срок службы. Основной недостаток — риск повреждения посредством гидравлического удара или внешнего механического воздействия, вследствие относительно тонкой стали — 1,5 мм.

Алюминиевые радиаторы отличаются малым весом, поэтому монтажом батарей может заниматься один человек. Положительные качества радиаторов заключаются в большом количестве вариантов изделий, которые отличаются по функциональности и форме, а также моментальном реагировании на изменение температуры воды. К недостаткам относится необходимость отвода воздуха и недопустимый контакт теплоносителя с другими металлами. В случае несоблюдения этого правила, радиатор может быть разрушен химическим воздействием.

Рассчитываем количество секций

Для расчета необходимого количества секций можно использовать простой алгоритм: 2 кв. м. площади = 1 секции

Помимо дросселя или термостатической головки, возле каждого радиатора желательно установить:

• дополнительный вентиль на второй нитке подводки, который полностью отсечет радиатор и позволит в случае необходимость полностью отключить и демонтировать радиатор;
• вентиль на перемычке, который в закрытом положении будет направлять весь ток воды в стояке через радиатор, в противном — через байпас.

Неправильный крепёж

Радиатор нужно прикрепить к стене так, чтобы исключить несущую нагрузку на трубы. Случается, что снова из-за удешевления работ радиатор крепят только на двух креплениях сверху, рассчитывая, что нижние трубы поддержат его в неподвижном состоянии. В результате ситуация приводит к тому, что конструкция начинает «ходить». А дальше – разрыв соединений или трещины на трубах.

При замене радиатора нужно устанавливать крепёж в 4 местах: и сверху, и снизу.

Кроме того, иногда стены, куда крепится новый радиатор, не отличаются прочностью. Это происходит, например, когда лёгкую батарею из алюминия заменяют на чугунный радиатор.  Гипсокартон такую нагрузку может не выдержать. В подобных случаях в стену предварительно вживляются дополнительные крепёжные конструкции.

Сколько составляет срок службы по ГОСТ?

Регулируют сферу изготовления и эксплуатации батарей ГОСТ 31311-2005 и СП 60.13330.2012. В них указаны сроки службы отопительных приборов, в зависимости от материалов, из которых они изготовлены:

• чугунные служат 25-35 лет;
• биметаллические – 25-30 лет;
• алюминиевые – 20-25 лет;
• стальные – 15-20 лет.

Выяснив, какие батареи обогревают вашу квартиру и когда они были установлены, можно понять, пора ли их заменить.

Если батареи справляются с обогревом помещения, поддерживая в квартире температуру от +18 °С, не протекают и не имеют других дефектов – УК может отказаться их заменить даже при истечении срока службы.

Оценить состояние батарей отопления могут представители УК. В результате проверки комиссия составит акт, в котором будут даны необходимые рекомендации. Если будет рекомендовано заменить радиаторы, являющиеся общедомовым имуществом, можно писать заявление на проведение этих манипуляций самой УК.

В «несезон»

Как правило, замена батарей отопления производится после окончания отопительного сезона. Однако не всегда ситуации складываются идеально: после опрессовки может выясниться, что батарея подтекает, могут происходить аварии.

Поэтому замена батарей отопления зимой – дело, в общем-то, обычное. Однако в этом есть несколько нюансов. Во-первых, для монтажа радиаторов нужно отключить стояк – также согласовывают с ЖЭК на перекрытие воды.

Кратковременное отключение на период не более трех часов является платной услугой, на которое пишут мотивационное объяснение (причины).

Во-вторых, замена батареи отопления не разрешается в период профилактических работ и пробных запусков системы, при температуре -10С, а потому лучше выбрать день потеплее. В зимний сезон все работы выполняются быстро.

В этом есть и плюсы

У такой замены батареи отопления есть свои минусы и плюсы. Самым негативным фактором является человеческий: трудно договориться об отключении системы, так как сотрудники обслуживающих компаний часто пытаются воспользоваться неосведомленностью своих пользователей и выносят отказ.

Все работы выполняются быстро, чтобы помещение не остывало и холодные массы не переносились на соседние квартиры. Второй минус – стоимость услуг по отключению возрастает и сокращаются сроки выполнения работ для мастера, что уже было упомянуто выше.

Но, как ни странно, зимняя замена радиаторов отопления имеет и положительные стороны. Ведь при рабочей схеме легче проверить качество установки, чего нет летом, когда система в простое: сразу видно, подтекает ли радиатор, хорошо ли циркулирует вода. Это дает определенные гарантии правильной установки батарей.

Технология монтажа своими руками

Установка батарей отопления в квартире своими руками может выполняться только в том случае, если есть опыт проведения подобных работ. Нужно уметь запаковывать резьбовые соединения сантехнических приборов, сваривать трубы из полипропилена, нарезать резьбу на металлических трубах и работать со слесарными инструментами.

Осушение системы отопления

Перед тем как заменить радиатор отопления, нужно слить воду из контура. Это должен сделать работник жилищной конторы, который отключит стояк от общей магистрали дома. Для слива теплоносителя в подвальном помещении установлены специальные краны.

Демонтаж старых батарей

Если старый контур из металлических труб не планируется заменять новыми полипропиленовыми элементами, то для начала необходимо раскрутить все резьбовые соединения, посредством которых отопительный прибор соединяется с трубопроводом. Если соединения заржавели, то проще отрезать батарею от трубопровода при помощи болгарки.

Если планируется произвести замену металлических труб на более надежные и эстетичные, то старый контур обрезается от стен на расстоянии 150-200 мм. Это требование справедливо для всех трубопроводов независимо от места их расположения.

Монтаж новых радиаторов

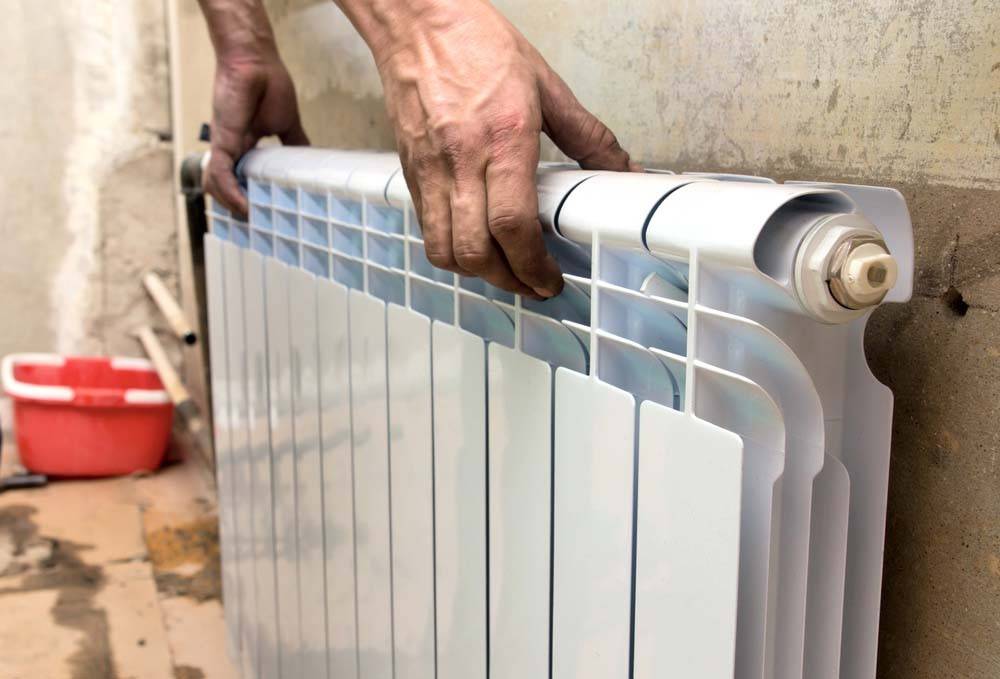

После удаления старой батареи стену размечают под кронштейны для нового радиатора. При выполнении разметки учитывают параметры секции и общие габариты отопительного прибора. Поскольку батарея должна устанавливаться строго горизонтально, работы по разметке выполняют с использованием строительного уровня.

По разметке высверливают отверстия. В стену вбивают дюбели, и прикручивают кронштейны на саморезы. Если в процессе сверления образовались сколы стеновой поверхности, то их заделывают цементным раствором.

После подготовки места для крепления нового отопительного прибора работы ведут в таком порядке:

1. Если сохраняется металлический трубопровод, то на его концах нарезается резьба. Если нужно удлинить трубу, к ней приваривают дополнительный отрезок. Вместо сварки можно использовать резьбовые соединения и втулки.
2. На подающем и обратном трубопроводе резьбу обматывают паклей. После этого уплотнитель смазывают герметизирующей пастой и накручивают шаровые краны.
3. Отопительный прибор навешивают на кронштейны. Затем измеряют протяженность прямого сгона для стыковки с шаровыми кранами.
4. Сгоны вкручивают в резьбовые части отопительного прибора. Таким образом радиатор запаковывается между подающим и обратным трубопроводом. Все соединения герметизируют паклей и пастой.

Если использовать американки (фланцевые муфты, укомплектованные накидной гайкой), то монтаж выполнить намного проще. Благодаря американкам в будущем намного проще демонтировать радиатор. В продаже есть целые комплекты, в которые входит шаровой кран и американка.

Когда прибор монтируется в самой высокой точке стояка, в верхней части (с другой стороны от врезки) устанавливают кран Маевского. Он нужен для спуска из системы воздуха, в противном случае теплоноситель не сможет циркулировать. В нижней части радиатора с этой же стороны устанавливается заглушка.

Если нужно выполнить продолжение отопительного контура, то кран Маевского не ставят, а монтируют на радиатор подающую трубу, в нижней части подключают обратку. Оба трубопровода дальше соединяются с другим отопительным прибором.

В месте, где устанавливаются переходники или тройники на полипропиленовые трубы, используется специальная сварка. Если трубопровод будет из металлопластика, применяют компрессионные фитинги.

Монтаж байпаса

При однотрубной разводке монтируется перемычка-байпас. Это облегчает перекрытие теплоносителя при аварийной ситуации. В этом случае не нужно перекрывать весь отопительный стояк. Достаточно закрыть краны, чтобы отключить одну батарею. Чтобы врезать байпасы, понадобятся тройники, которые монтируются до шаровых кранов.

Монтаж радиаторов

Чтобы радиаторы в процессе эксплуатации работали корректно, их установку нужно осуществлять по правилам:

1. Изделие выставляется по строительному уровню.
2. Герметичности соединений добиваются, используя краску или лён с герметиком.
3. Чтобы отсечь утечки тепла наружу, при монтаже радиаторов используются специальные алюминиевые маты, устанавливаемые между стеной и радиатором. Эта мера позволяет сберечь до 20% тепла.
4. Если при замене батарей предполагается использование кранов, перекрывающих подачу теплоносителя в радиаторы, необходимо предусмотреть перемычку, позволяющую горячей воде свободно течь по стояку.
5. Смонтированную отопительную систему следует испытать на герметичность, применив повышенное давление, в полтора раза превышающее обычное.

Порядок проведения работ

Чтобы правильно провести замену радиаторов отопления в квартире, необходимо:

1. Согласовать переделку со службой эксплуатации.
2. Приобрести необходимые материалы.
3. Выполнить предварительную сборку узлов.
4. Подготовить инструменты.
5. Договориться с бригадой (если не планируется выполнять работы самостоятельно).
6. Оформить переделку в ЖЭКе, определиться с датой проведения работ.
7. Демонтировать старые радиаторы.
8. Установить кронштейны.
9. Навесить новые батареи.
10. Провести подключение к трубам отопления.
11. Проверить работу системы.

Во время предварительной сборки узлов устанавливаются все необходимые элементы: заглушки, прокладки, краны Маевского и т.п. Кроме того, можно заранее провести разметку в тех местах, где будут отрезаны трубы. При этом следует использовать отвес и уровень, чтобы новый радиатор стал ровно.

Если подводящие трубы также требуют замены, необходимо подготовить и эти элементы: отрезать куски подходящей длины, присоединить тройники и т.п. Все это делается для того, чтобы быстрее выполнить монтаж после спуска воды из системы отопления. Такая мера будет более чем актуальна, если необходимость поменять старые батареи возникла во время отопительного сезона.

Для замены металлических труб используют сварку. На краях конструкций нужно будет нарезать резьбу, чтобы надежно соединить их с радиатором

Порядок демонтажа старых батарей зависит от того, нужно ли заменять и трубы. Если подводящие коммуникации требуется сохранить, придется аккуратно отвинтить старую батарею

При этом важно сохранить сгон – достаточно длинную резьбу на краю трубы. Радиатор фиксируется с помощью гайки и муфты, которые придется отвинтить

Процедура может оказаться довольно сложной. Если детали не двигаются с места, можно попытаться ослабить соединение с помощью антикоррозийных составов. В самом крайнем случае радиатор просто срезают болгаркой. Должно остаться хотя бы 10 мм резьбы. С нее следует удалить заусенцы.

Если решено оставить старые стальные трубы, то демонтаж радиатора нужно проводить аккуратно, чтобы осталась неповрежденной резьба на сгонах

Если сохранить сгон не удалось, придется наращивать трубы, а также нарезать новую резьбу. Снятые контргайки в дальнейшем можно будет использовать повторно при монтаже нового радиатора. Демонтировать радиатор гораздо проще, если трубы тоже будут заменять. В этом случае их просто срезают в подходящем месте. Обычно это место, где система поворачивает к соседям вверху и внизу.

Теперь нужно установить кронштейны, а затем навесить на них новый радиатор. На этом этапе иногда приходится корректировать длину подводящей трубы. Остается восстановить резьбовое соединение

Очень важно правильно выполнить уплотнение. Для этого обычно используют лен или сантехническую нить

Некоторые мастера не рекомендуют использовать на таких соединениях ФУМ-ленту. Уплотнитель наматывают по часовой стрелке таким образом, чтобы он образовал конус, растущий от края резьбы. Затем навинчивают соединительную гайку. Если часть уплотнителя осталась снаружи, это нормально. Но его слой не должен быть слишком толстым.

При таких работах образуется много мусора. Их лучше всего производить во время капительного ремонта, после того, как установлены окна

Чтобы добиться максимальной герметичности, иногда уплотнитель пропитывают краской, после чего навинчивают контргайку. Затем выступающий утеплитель также пропитывают краской. Водоэмульсионный состав для этих целей не подойдет. После высыхания краски развинтить соединение очень сложно.

По окончании подключения с радиатора снимают защитную пленку. Нужно также проверить положение воздухоотводчика. Его отверстие должно быть направлено вверх. Чтобы проверить качество работы, нужно попросить сантехников, чтобы они закачали воду в отопительный контур под давлением.

Пленку, в которую упакован новый радиатор, лучше снимать уже после того, как он установлен, чтобы случайно не повредить покрытие

Это позволит выявить и сразу устранить протечки. Во время эксплуатации не помешает понаблюдать за радиатором первое время, а также проверять состояние соединений, чтобы убедиться, что они не протекают.

Выводы и полезное видео по теме

Ролик наглядно демонстрирует варианты подключения:

Видео-урок по установке радиаторов:

Специфика обвязки батарей полипропиленом:

Глубоко верится, что полученные из статьи знания сделают монтаж любой конструкции радиатора отопления, конвектора или регистра своими руками доступным всякому хозяину. Главное в предстоящей работе – исключительная внимательность и ответственность на каждом шаге поставленной задачи.
