Установка и подключение полотенцесушителя — разбор технологии проведения работ

Сварка труб

Рекомендации по сварке труб

В настоящее время для сантехники наиболее часто используются медные, стальные и полипропиленовые трубы. Последние отличаются своей низкой ценой, простотой монтажа, а также невосприимчивостью к коррозии.

Кроме того, процесс спайки пропиленовых труб между собой прост, легок в освоении. Для самостоятельной работы понадобятся такие инструменты:

• паяльник для труб;
• набор разных насадок необходимого калибра;
• кусачки или труборез;
• фаскосниматель;
• шейвер (для снятия алюминия с труб).

Покупать паяльник лучше в специализированном магазине. Так вы будете уверены в качестве. В комплекте с паяльником всегда идут насадки различного размера, а также подставка для надежной фиксации.

Паяльник для пластиковых труб

Как выполнить сварку труб пошагово

Вначале составьте для себя схему с обязательным учетом размеров участков, расположением отводов, тройников и кранов. Руководствоваться ею будет очень удобно для экономии материалов и точности сборки. Вдобавок, схема позволит сократить количество спаек на весу.

Нарежьте посредством трубореза или кусачек участки необходимой длины, а затем нанесите фаску фаскоснимателем на концах. По стандарту фаска имеет длину 2-3 мм и уклон в 15 градусов. Не забывайте зачищать все срезанные края труб от крошки, заусенцев для более надежной сварки.

Для надежного соединения муфт с торцами труб необходимо разогреть паяльник до 260 градусов, а затем поместить все элементы в гнезда насадок. Муфта надевается на штырь с одной стороны. Труба при этом вставляется в гильзу с другой стороны. Общее время нагрева определяется диаметром элемента, а также толщиной его стенок. Время нормируется международными стандартами. Его можно узнать из специальных таблиц. Самостоятельно узнать готовность для спайки тоже можно. Надо прокрутить элемент на поверхности нагрева: при необходимом нагреве муфта или труба будет очень плавно проворачиваться и легко сниматься с насадки.

Процесс пайки пластиковых труб

Разогретые трубу с муфтой следует соединять сразу после снятия с паяльника. Старайтесь при этом выставить их ровно относительно друг друга. Вжимайте до упора, однако на силу давить не надо. У вас есть около 5 секунд после соединения, чтобы отрегулировать положение сопрягаемых элементов. Далее они уже прочно схватятся.

Сварка труб

Рекомендации по сварке труб

В настоящее время для сантехники наиболее часто используются медные, стальные и полипропиленовые трубы. Последние отличаются своей низкой ценой, простотой монтажа, а также невосприимчивостью к коррозии.

Кроме того, процесс спайки пропиленовых труб между собой прост, легок в освоении. Для самостоятельной работы понадобятся такие инструменты:

• паяльник для труб;
• набор разных насадок необходимого калибра;
• кусачки или труборез;
• фаскосниматель;
• шейвер (для снятия алюминия с труб).

Покупать паяльник лучше в специализированном магазине. Так вы будете уверены в качестве. В комплекте с паяльником всегда идут насадки различного размера, а также подставка для надежной фиксации.

Паяльник для пластиковых труб

Как выполнить сварку труб пошагово

Вначале составьте для себя схему с обязательным учетом размеров участков, расположением отводов, тройников и кранов. Руководствоваться ею будет очень удобно для экономии материалов и точности сборки. Вдобавок, схема позволит сократить количество спаек на весу.

Нарежьте посредством трубореза или кусачек участки необходимой длины, а затем нанесите фаску фаскоснимателем на концах. По стандарту фаска имеет длину 2-3 мм и уклон в 15 градусов. Не забывайте зачищать все срезанные края труб от крошки, заусенцев для более надежной сварки.

Для надежного соединения муфт с торцами труб необходимо разогреть паяльник до 260 градусов, а затем поместить все элементы в гнезда насадок. Муфта надевается на штырь с одной стороны. Труба при этом вставляется в гильзу с другой стороны. Общее время нагрева определяется диаметром элемента, а также толщиной его стенок. Время нормируется международными стандартами. Его можно узнать из специальных таблиц. Самостоятельно узнать готовность для спайки тоже можно. Надо прокрутить элемент на поверхности нагрева: при необходимом нагреве муфта или труба будет очень плавно проворачиваться и легко сниматься с насадки.

Процесс пайки пластиковых труб

Разогретые трубу с муфтой следует соединять сразу после снятия с паяльника. Старайтесь при этом выставить их ровно относительно друг друга. Вжимайте до упора, однако на силу давить не надо. У вас есть около 5 секунд после соединения, чтобы отрегулировать положение сопрягаемых элементов. Далее они уже прочно схватятся.

Замена полотенцесушителя

Если устранение неисправностей не помогло, единственным выходом из ситуации является замена полотенцесушителя на более новую и современную модель. Нужно учитывать, что в некоторых случаях для этого необходимо получить письменное разрешение от управляющей компании. Это обусловлено тем, что в ходе выполнения подобных работ напор воды в доме может ослабнуть, что требует своевременного оповещения соседей и получения их согласия.

Инструменты для замены полотенцесушителя

Чтобы заменить полотенцесушитель своими руками, вам понадобятся следующие инструменты:

• Сварочный аппарат.
• Соединительные фитинги.
• Труборез или кусачки.
• Болгарка.
• Крепежные кронштейны.
• Шаровые краны.
• Полипропиленовые трубы.

Этапы работ

Замена полотенцесушителя осуществляется в несколько этапов:

Демонтаж старого прибора. Трубу удобнее всего срезать с помощью болгарки. После снятия змеевик необходимо освободить от креплений. Не забудьте предварительно перекрыть стояк и обязательно слить воду.

Нарезание резьбы. На водопроводных трубах нужно нарезать фаски соответствующего диаметра. От качества резьбового соединения непосредственно зависит надежность фиксации прибора. С целью предотвращения вероятности протекания стыки рекомендуется герметизировать при помощи льняной подмотки.

Обустройство байпаса. Его основная задача заключается в обеспечении работоспособности оборудования в случае возникновения неполадок или при возникновении аварийных ситуаций. Данный элемент системы представляет собой запасной канал, оснащенный запорной арматурой. После монтажа байпаса необходимо установить шаровые краны, с помощью которых можно будет перекрыть общедомовой стояк.

Установка нового обогревателя. Подсоедините прибор к подготовленным резьбовым соединениям

Важно учитывать, что он должен свободно держаться на кронштейнах, поэтому его нельзя приваривать к крепежным элементам. Оптимальное расстояние между змеевиком и поверхностью стены составляет 3-4 см

Проверка качества подключения

После завершения установки необходимо удостовериться в герметичности системы и проверить ее работоспособность. Дождитесь полного прогрева прибора и убедитесь в отсутствии утечек теплоносителя. На завершающем этапе осуществляется заделка дефектов стеновой поверхности, которые могут образоваться в процессе демонтажных работ.

Процесс замены полотенцесушителя на видео

Наиболее наглядно весь процесс по монтажу полотенцесушителя своими руками представлен на видео.

Схема подключения в многоквартирном доме

Целью строительства далеких от совершенства «хрущевок» были в основном идейные мотивы — таким образом удавалось добиться расселения бараков и коммуналок. Для обогрева вновь построенных жилых массивов применялось исключительно централизованное отопление. Как правило, в ванной радиатор делали совмещенным с полотенцесушителем. Подобный подход имел как сильные, так и слабые стороны.

• Полотенцесушитель дополнительно отапливал помещение.
• Его включали только на зиму, параллельно с отоплением. При наступлении тепла прибор отключался.

• Громоздкость конструкции.
• За его использование приходилось доплачивать.

Данная схема подключения полотенцесушителя к системе отопления предусматривала наличие дополнительного трубопровода в подвале. В результате приходилось жертвовать лифтом и мусоропроводом.

Применялись два варианта коммутации полотенцесушителя к отопительному контуру и его размещения в жилище:

В раздельных санузлах . В этом случае местом установки выступала смежная стена между туалетом и ванной комнатой. Из подвала подающую трубу подачи заводили в квартиру на первом этаже. Далее, пройдя весь подъезд, через квартиру на последнем 5-м этаже она оказывалась в соседней квартире. Проследовав через все этажи, труба спускалась обратно в подвал. Запорная арматура в квартирах не применялась ни в каком виде: вентилями были оснащены только подвальные участки подающей и обратной трубы.

В смежных санузлах . Здесь полотенцесушитель размещался на стене возле умывальника

Важно понимать, что такой способ подключения считался наиболее сложным из-за неудобств совмещенного помещения.

Самыми распространенными сериями «хрущевок», где полотенцесушители коммутировались не с горячим водоснабжением, а с отопительной системой, являются:

• 1-434С – годы возведения 1958-1964.
• 1-434 – годы возведения 1958-1967.
• 1-335 – годы возведения 1963-1967.

Любопытное подключение с теплообменником

Некоторые пользователи положительно отзываются об изолированных от магистрали конструкциях с теплообменником. Решение представляет герметичную нержавеющую рубашку, одетую на магистральную трубу, к царге присоединяют полотенцесушитель.

Примерка вставки-теплообменника

Соблюдаем циркуляционные уклоны

Внутрь замкнутого контура заливают дистиллированную воду, смешанную с антифризом в пропорции 10:1. Жидкость, отделенная стенками, нагревается от теплопередачи, происходит естественная циркуляция.

Заполнение контура

Плюсы конструкции:

• Стабильный водообмен, не зависящий от давления магистрали.
• Аппарат не зарастает.
• Снять для обслуживания, замены можно в любой момент, краны для отключения не нужны, достаточно слить жидкость.
• Температурная саморегуляция: с нагревом воздуха поток замедляется, теплоотдача снижается и наоборот.
• Исключена вероятность залить соседей из-за поломок арматуры, соединений.

Среди недостатков:

• Необходимость слесарных, сварочных операций.

  Резка заготовок

  Сварка теплообменника

• Посредственный КПД. Площадь теплообмена ограничена высотой рубашки, разница температур нагревающей и нагреваемой сред более 10 градусов.
• Пластиковый стояк плохо подходит для устройства по причине низкой теплопроводности.
• Магистральная вода ниже 50˚C не разогреет теплообменник до приемлемых значений.

  Фактическая термограмма

Пожалуй, разумно потратиться на качественный армированный полипропилен, фитинги и арматуру.

Схемы подключения полотенцесушителя

Неэффективная работа оборудования − результат неправильного подключения к стоякам ГВС в многоквартирном доме или к локальной системе отопления в частном доме. Используя правильную схему подключения, можно самостоятельно осуществить монтаж, не нарушив работу общедомовой системы.

Диагональное подключение

Диагональное подключение применяют при верхней подаче воды. Есть универсальная схема, которая эффективно функционирует при любом направлении подачи горячей воды (ГВ) в стояке.

Классическая схема диагонального подвода к «лесенке» при подаче ГВ сверху:

• верхний отвод соединяет дальний край лесенки со стояком;
• нижний отвод соединяет ближний край лесенки со стояком.

На второй схеме показано, как подключить полотенцесушитель сложной формы к стояку горячей воды правильно, не нарушая правил диагонального подключения:

• при нижней подаче ГВ исключены заужения между отводами;
• подводящие трубы укладывают или строго горизонтально, или с легким уклоном.

Ниже представлены схемы нестабильного диагонального подключения. Они функционируют, но не всегда. На эффективность теплоотдачи влияет конструкция отопительного прибора, диаметр труб и давление в стояке.

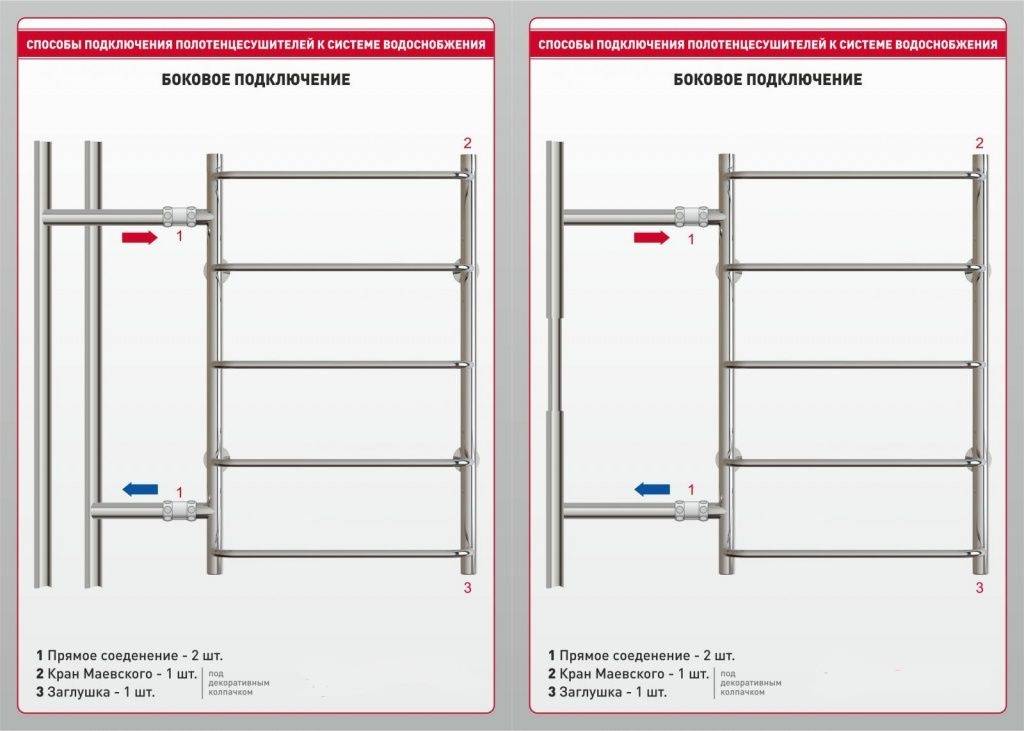

Боковое подключение

Этот вид подводки используют при монтаже лесенки, змейки и отопительных приборов П-образной формы.

Универсальная схема для верхней или нижней подачи ГВ от стояка:

• незауженный, прямой байпас;
• отводы строго горизонтальные или под небольшим уклоном (на 1 метр трубы – 2 см);
• диаметр отводных труб не меньше диаметра отопительного прибора.

При верхней подаче ГВ для лесенки используют другие варианты боковой подводки: с заужением на байпасе или со смещением перемычки в сторону прибора.

Нижнее подключение

Для моделей, типа лесенка, есть несколько схем нижнего подключения. Они обладают меньшей эффективностью, чем боковое и диагональное подключение, но имеют преимущества:

• функционируют при любых направлениях теплоносителя в стояках;
• трубы можно подводить без обустройства каналов в стенах;
• можно подключать напрямую к электрическому бойлеру.

На схемах показано, как снизу подключить полотенцесушитель в форме лесенки к стояку горячей воды:

1. Схема без заужения и смещения байпаса.
2. Схема со смещением байпаса.
3. Схема с заужением байпаса.

Первый вариант подходит для систем с естественной циркуляцией. Второй и третий вариант подключения используют в системах с естественной и принудительной циркуляцией. Циркуляционные насосы устанавливают в домах и квартирах с автономным отоплением. Помпа повышает эффективность теплоотдачи, обеспечивая стабильную работу массивных моделей.

Почему не греется полотенцесушитель? Разбираем основные причины

Итак, змеевик установлен и все, казалось бы, в порядке, но он напрочь отказывается греться. Давайте выясним, почему это может происходить и что следует делать в том или ином случае.

1. В магистрали нет горячей воды. Если магистраль тупикового типа (то есть жидкость движется только при открытом кране), то предпочтительнее использовать электрический змеевик.
2. Устройство подключено к отопительной системе и не работает. Здесь все достаточно просто: змеевик греется лишь в период сезона отопления, а все остальное время он холодный. Здесь рекомендуется либо установить электрическое изделие, либо перенести уже наличествующее в систему подачи горячей воды.
3. Образовались засоры и пробки. Это относится к полотенцесушителям, которые установлены уже давно и в какой-то момент вдруг перестали греться. Что делать? Перекройте кран, снимите змеевик и закройте трубы заглушками. Далее, используя ершик на мягкой проволоке, прочистите трубы. Чтобы убрать солевые отложения на стенках, слегка простучите их. В конце тщательно промойте оборудование под напором воды. При желании можете промыть его еще и раствором соляной кислоты, для чего нужно перевернуть изделие вверх ногами и заполнить его этим раствором. Спустя некоторое время опустошите его и промойте водой. Благодаря кислоте твердые осадки смягчатся. А если прочистка не помогла, то придется поменять полотенцесушитель.
4. Образовалась воздушная пробка. Если в системе появился воздух, это может стать причиной того, что сушка не греется. Для стравливания воздуха можно использовать кран Маевского, который производится как с ручным, так и с автоматическим краном для спуска воздуха. После удаления воздуха жидкость начнет свободно перемещаться, и сушка быстро прогреется до требуемой температуры.
5. Неправильный монтаж. Если не работает недавно установленный змеевик, то, возможно, причина кроется в слишком большом расстоянии между ним и стояком в ванной. Как результат – образуется чересчур большое сопротивление, а горячая жидкость туда попросту не попадает.

Старый трубопровод. Как известно, со временем трубы ГВС забиваются, в связи с чем давление падает, а сантехническое оборудование не работает должным образом. Чтобы прочистить трубопровод, нужно закрыть кран и перекрыть заглушкой спуск магистрали. Вторая заглушка закручивается на линии циркуляции. Кран открывается, а через спуск должна выйти вода со шламом. Наибольшие трудности зачастую возникают с вертикальными отрезками магистралей. Для очистки горизонтальных отрезков можно воспользоваться описанным выше способом. По окончании прочистки проверьте, на забит ли змеевик, после чего установите его на месте, уберите заглушки и откройте кран.

На этом все. Теперь вы знаете, как происходит установка полотенцесушителя в ванной своими руками. Удачи в работе!

Установка полотенцесушителя своими руками: порядок действий

Если вы собираетесь заменить старый или установить новый полотенцесушитель, вам предстоит пройти несколько этапов, а именно:

Схема сборки и подключения полотенцесушителя.

• получить разрешение от коммунальной службы;
• составить подробный план и смету с указанием необходимых инструментов и материалов;
• непосредственно перед тем, как начнется замена или установка, нужно позаботиться о наличии доступа к запорному устройству для перекрытия водоснабжения.

Если замена или установка нового змеевика своими руками проводятся параллельно с заменой стояка, конструкцию можно оснастить кранами, позволяющими перекрывать воду верхним этажам. Данный вариант удобен при возникновении аварийной ситуации.

Такими кранами можно направлять водный поток либо через змеевик, либо минуя его. К примеру, при отключении горячей воды на время проведения разного рода ремонтных и профилактических работ таким образом можно будет избежать засорения устройства ржавчиной, песком и т.д.

Если расстояние подводки не превышает 50 см, она может быть горизонтальной. В противном же случае нужен небольшой, 5-10 мм, уклон. Подводящий трубопровод и сам змеевик фиксируются к стене. Они должны свободно лежать в кольцах или на крюках креплений. Это позволит предотвратить возникновение лишних нагрузок на стену вследствие деформаций конструкции во время нагревания.

Замена полотенцесушителя

Для выполнения работ по замене полотенцесушителя рекомендуют обращаться к специалистам, которые знают, как осуществить слив воды из системы отопления, а также смогут быстро и качественно выполнить все нужные работы по замене оборудования.

Если же у вас хватает необходимых знаний и инструментов для самостоятельного проведения работ по замене полотенцесушителя, то в первую очередь нужно обратиться в жилищно-эксплуатационную службу с заявлением об отключении горячего водоснабжения в доме на время работ. Работы по замене полотенцесушителя лучше осуществлять летом, до начала отопительного сезона. В противном случае жилищная служба имеет право не дать разрешения на отключение горячего водоснабжения или системы отопления дома.

До начала выполнения работ по замене нужно подготовить все необходимые инструменты:

• уровень;
• болгарку;
• сварочное оборудование;
• перфоратор;
• устройство для нарезания резьбы;
• фитинги и муфты для соединения;
• ножницы-труборезы;
• набор отверток;
• разводной и трубный ключи;
• молоток;
• паклю;
• шаровые краны.

При подготовке инструментов необходимо ориентироваться на то, из какого материала изготовлены трубы.

Классификация полотенцесушителей

Змеевики бывают разными по форме, типу теплоносителя, материалу, из которого изготовлены. Выбирать конструкцию следует опираясь на размеры помещения, наличие и количество выводов, опытность мастера. В комплект к полотенцесушителю производители добавляют крепление, способное выдержать вес конструкции, заполненной водой.

Змеевики делятся на два вида по характеру теплоносителя:

• водные;
• электрические.

Модели первого типа встраиваются в систему горячего водоснабжения, что позволяет использовать их круглый год. Можно подключить устройство к отопительной системе, но тогда она будет прогреваться только в холодное время года. Водные полотенцесушители по типу подключения делятся на вертикальные, горизонтальные.

Электрические змеевики работают от сети, поэтому считаются автономными

Устанавливая такую конструкцию, важно уделить внимание заземлению, расстоянию до кранов, высоте монтажа. По типу подключения они делятся на правые, левые

Выбор полотенцесушителя осуществляют, учитывая форму изделия. Они бывают:

• П-образными;
• М-образными;
• лесенками.

Между собой модели отличаются площадью обогрева, количеством витков, способом фиксации. Среди пользователей популярен последний вид, так как на него помещается много вещей для просушки, однако, он занимает большую площадь.

По материалу изготовления различают несколько видов полотенцесушителей:

• из нержавеющей стали;
• чугунные;
• латунные;
• медные.

Независимо от выбранного типа змеевика, крепление нужно подбирать надежное, качественное, чтобы оно выдержало вес конструкции, воды в ней, мокрых вещей.

Самостоятельная установка полотенцесушителя

Вопрос о том, как правильно установить полотенцесушитель в ванной самостоятельно, необходимо разобраться в каждом этапе выполняемой работы. Для его установки потребуется точное соблюдение последовательности работы:

1. Как правило, в каждой квартире уже существуют старые трубы. Такие трубы нужно обрезать на необходимой высоте. Или, в более новых постройках, съемные сушилки, которые нужно открутить;
2. Затем точно подобрать присоединительный фитинг (их может быть два и более);
3. В обязательном порядке делается специальная перемычка – бай пас, которая размещается на стояке;
4. После чего, на входе и выходе сушилки устанавливаются краны (шаровые);
5. Когда все будет сделано, устанавливается и сам полотенцесушитель.

Для лучшего представления, как установить полотенцесушитель в ванной фото пошаговой работы будет весьма полезной информацией. Ведь качественно выполненная работа не повлечет за собой возможных дальнейших проблем, а ванная будет оборудована надлежащим образом.

Что делать, если течет кран

Подключение полотенцесушителя к пластиковым трубам

Протечка в змеевике особенно опасна, так как в него подается горячая вода из общей системы теплоснабжения. Если вы заметили протечку или место стыка крана и трубы стало влажным, необходимо проверить прочность фитинга и положение прокладки.

В первую очередь нужно проверить прочность натяжки фитинга

Перед этим кран важно закрыть, после чего подтянуть гайки при помощи разводных ключей

Если подтянуть кран не удается или течь не ликвидируется, придется предпринять более серьезные шаги. Прежде всего, необходимо перекрыть подачу воды и удалить жидкость из системы. Эти операции лучше проводить под контролем жилищно-коммунальных служб, особенно в зимний отопительный период.

После этого можно снять фитинг и проверить положение и состояние прокладки. Если она перекошена, но замена не требуется, достаточно установить ее правильно и закрутить «американку» на место. Если же причиной протечки стал износ прокладки, потребуется новая.

Кроме самой прокладки, можно вооружиться также герметиком или ФУМ-лентой, если используется цилиндрический тип «американки». Хотя их применение не является обязательным, но оно повышает срок службы соединения и снижает риск повторного возникновения протечек.

Ошибки в установке полотенцесушителей

Сама по себе установка полотенцесушителя состоит из нескольких этапов и выполняется достаточно просто:

• Первым этапом подключения полотенцесушителя является договоренность с коммунальными службами об отключении стояка от подачи горячей воды и слив теплоносителя. Это делается путем официального запроса и стоит некоторой суммы денег.
• В заранее оговоренный день проведите демонтаж полотенцесушителя, установленного ранее. Вариантов два: при сохранности резьбовых патрубков и качественном их функционировании, отвинтите удерживающие болты и снимите полотенцесушитель с фиксации. Если патрубки не вызывают доверия, или резьба стерта, рекомендую совместить две задачи, чтобы не пришлось в дальнейшем снова перекрывать стояк – замените резьбовые патрубки, предварительно срезав полотенцесушитель при помощи болгарки.

Однако, существует две распространенные ошибки монтажа полотенцесушителей, совершение которых приведет не только к необходимости новой замены, но и, вероятно, к вынужденной покупке нового полотенцесушителя.

• Заужение внутреннего диаметра трубы. Такая ошибка распространена при замене труб стояка на металлопластиковые: соединительные пресс-фитинги имеют такое строение, что в местах их установки происходит сильное сужение хода. Это опасно, из-за создания гидравлического давления возможны самые различные проблемы, от снижения нагрева до разрыва трубы.
• Установка запорных кранов перед полотенцесушителем. Возможность регулирования степени и времени нагрева полотенцесушителя – удобная и даже необходимая функция, но, чтобы при этом не создавалось проблем у всех квартиросъемщиков по вашему стояку, устанавливать краны разрешено только при наличии на полотенцесушителя байпаса – перемычки, позволяющей теплоносителю спокойно циркулировать по стояку, минуя конкретный полотенцесушитель.

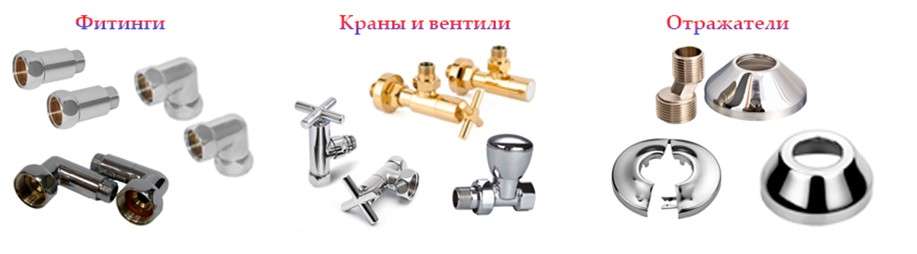

Арматура

Для установки полотенцесушителя понадобятся шаровые краны с «американкой» — встроенным сгоном. С полипропиленовыми трубами они соединяются с помощью муфт с внутренней резьбой.

Если шаровый кран обычной конструкции, используется переход из ППР-муфты с резьбой и латунной «американки». Комбинированные сгоны из пластика и латуни применять не рекомендуется. При колебаниях температуры они часто протекают.

В системах с естественной циркуляцией без смещения или/и заужения байпаса устанавливаются водорозетки на 3/4 дюйма. Эксцентрики лучше заменить ниппелями или бочонками такого же диаметра.
