Вентиль запорный фланцевый применение, виды и монтаж

Виды арматуры для трубопроводов

Выделяют следующие виды трубной арматуры:

• регулирующая;
• запорно-регулирующая;
• невозвратно-запорная;
• запорная;
• предохранительная;
• обратная;
• невозвратно-управляемая;
• смесительно-распределительная;
• дренажная (спускная);
• отводная;
• отключающая (защитная);
• редукционная (дроссельная);
• фазоразделительная;
• контрольная.

Как нетрудно догадаться, каждая разновидность продукции предназначена для определённых целей, которым соответствует и устройство трубопроводной арматуры.

Например, запорную трубопроводную арматуру используют для перекрытия движения рабочей среды (или совокупности сред) с целью проведения профилактических работ в сети.

Предохранители служат для защиты трубопровода от превышения рабочего давления, в результате которого система может выйти из строя, путём сброса излишков перемещаемой среды.

Регулирующая арматура предназначена для поддержания нужного количества носителя с помощью изменения его расхода.

Возникновение возвратного потока, снижающего производительность системы, предотвращается обратными элементами (в частности, невозвратно-запорными и невозвратно-управляемыми).

Сброс из трубопроводной системы рабочей среды осуществляется путём использования спусковых, или дренажных, приспособлений.

Разделение фаз (при условии, что в трубах перемещается несколько фазовых состояний среды) производится при помощи фазоразделительных элементов.

Возможные неисправности и способы их устранения

Устройство требует ремонта, если:

1. вентиль не перекрывает воду. Причинами возникновения неисправности могут быть:
2. отсоединение запорного клапана от шпинделя;
3. перегиб шпинделя;
4. загрязнение вентиля отложениями, содержащимися в воде;

При изгибе шпинделя или отсоединении клапана требуется замена кран-буксы.

1. течет или капает вентиль. Основными причинами подобной неисправности могут быть:
2. отсутствие или недостаточное количество сальниковой набивки.

Замена прокладки и очистка корпуса

Чтобы отремонтировать вентиль своими руками при износе прокладки, потребуются следующие инструменты и материалы:

• разводной ключ;
• кусок сантехнической резины;
• ножницы;
• пассатижи;
• нож;
• льняная нить или иной уплотнительный материал.

Резина и ножницы требуются для самостоятельного изготовления уплотнительной прокладки. Если известно, какая прокладка установлена на шпинделе, то можно приобрести готовое изделие в сантехническом магазине.

Замена прокладки производится по следующей схеме:

1. при помощи разводного ключа необходимо открутить кран-буксу, фиксирующую шпиндель вентиля;

Разборка вентиля для замены прокладки

1. пассатижами откручивается гайка, фиксирующая прокладку;
2. снимается шайба и вышедшая из строя прокладка;
3. вырезается кусок резины, размеры которого немного больше размеров клапана;
4. в центре отрезанного куска резины проделывается отверстие;
5. резина насаживается на клапан и фиксируется гайкой;
6. ножницами по кругу клапана обрезаются излишки резины. Готовая прокладка должна полностью соответствовать размерам клапана;

Крепление новой прокладки к шпинделю

1. при помощи ножа производится прочистка корпуса вентиля. Рекомендуется аккуратно удалить все отложения не только в корпусе устройства, но и резьбовом соединении;

Если механическим воздействием очистить корпус не получается, то можно использовать керосин или жидкость WD-40.

1. кран-букса насаживается на резьбу;
2. производится герметизация соединения, после чего можно полностью зафиксировать устройство.

Уплотнение резьбового соединения льняной нитью

Ремонт вентиля необходимо проводить при перекрытом водоснабжении (отоплении).

Замена сальниковой набивки

Если течет вентиль крана, то в большинстве случаев проблемой является отсутствие или излишнее уплотнение сальниковой набивки. Для ремонта потребуются:

• разводной или гаечный ключ соответствующего размера;
• сальниковая набивка;
• нож или плоская отвертка для уплотнения.

В этой ситуации произвести ремонт вентиля своими руками можно по следующей схеме:

1. перекройте водоснабжение системы;
2. снимите рукоять вращения;
3. открутите фиксирующую гайку. При ослаблении фиксации рекомендуется удерживать шпиндель в одном положении;
4. снимите уплотнительное кольцо, фиксирующее набивку;
5. при помощи ножа или отвертки удалите старую набивку;

Процесс замены сальниковой набивки для устранения течи

1. нанесите и утрамбуйте новый герметизирующий материал;
2. соберите кран в обратном порядке.

Процесс замены прокладки и сальниковой набивки подробно рассказан в видеоролике.

https://youtube.com/watch?v=r7a44zQX2oo

Устранение трещин

Если течет вентиль и причиной протечки является трещина на корпусе крана, то можно:

• полностью заменить вентиль;
• заделать трещину специальными материалами.

Трещина на корпусе вентиля

Среди материалов, используемых для заделки трещин, можно выделить средство для холодной сварки.

Средство для холодной сварки металла

Подробная инструкция по применению средства указана на упаковке. Общая схема использования выглядит следующим образом:

1. место, где требуется заделать трещину, очищается от грязи и обезжиривается при помощи ацетона;
2. подготавливается состав для нанесения;
3. готовая смесь наносится на трещину и равномерно распределяется по поверхности;

Для прочности сварки смесь рекомендуется наносить на больший по размерам участок, чем занимает сама трещина.

1. ожидается полное высыхание состава, после чего можно провести зачистку и покраску места сварки.

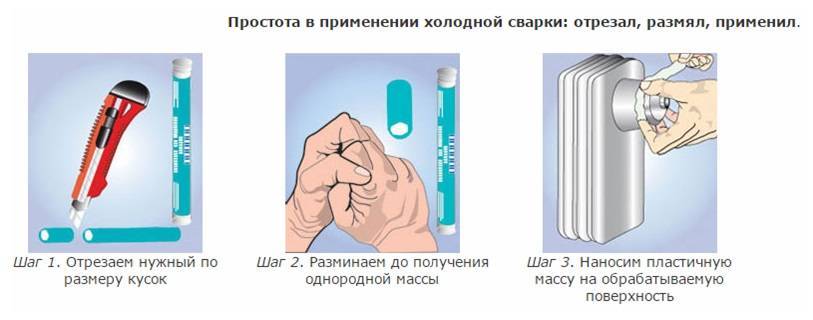

Способ использования холодной сварки для устранения трещины

Таким образом, устранить наиболее часто встречающиеся проблемы вентиля можно самостоятельно. Если проведенные ремонтные работы не помогли исправить ситуацию, то вентиль подлежит замене.

Какие краны/вентели-смесители бывают?

В зависимости от назначения существуют 4 основных видов водопроводных кранов: вентильные, однорычажные, с термостатом и сенсорные.

Вентильные

Эти смесители считаются самыми распространёнными приборами.

Они бывают двух типов:

• с одним вентилем. Такие смесители могут подавать воду только одного вида — холодную или горячую. Используется преимущественно для установки на кухне или умывальнике. Корпус одновентильного крана выполняется из сплава меди или латуни. Запорный механизм — в виде керамической или червячной кран — буксы приводится в движение вентилем;
• с двумя вентилями. В их устройство входит латунный корпус с хромированным покрытием, два вентиля, которые управляют картриджами(кран — букса).

За счёт работы катриджей осуществляется регулировка напора и температуры воды. Излив в зависимости от модификации смесителя может составлять одно целое с корпусом (не поворотный) или свободно поворачиваться в разные стороны. Предназначены двухвентильные смесители для смешивания горячей и холодной воды;

Однорычажные

В однорычажном смесителе имеется всего одна ручка (рычаг), с помощью которой регулируется интенсивность подачи холодной и горячей воды. Напор можно усилить при поднятии ручки вверх.

С термостатом

Это инновационный тип устройства. Регулировка температуры и интенсивности поступления воды происходит при установке определённого показателя на специальной шкале термостата.

Бесконтактные

В устройство таких смесителей входят специальные датчики, принцип работы которых основан на реакции инфракрасных лучей на тепло и движение.

Поэтому как только к этому смесителю близко подносят руки, он сразу срабатывает. Чаще всего их можно увидеть в местах общего пользования: санузлах аэропортов, вокзалов, развлекательных центров, учреждений здравоохранения и т.п.

Технология изготовления и группы применяемых материалов

Для изготовления узлов и деталей, входящих в состав вентиля, используются различные материалы, которые условно подразделяются на 4 группы:

1. Материалы для изготовления корпуса. Они должны обладать хорошими литейными свойствами, достаточным уровнем прочности и коррозионной стойкостью, подлежать механическим видам обработки. В основном корпус вентиля изготавливается по технологии литья.
2. Материалы для герметизации мест прохода шпинделя через крышку. Прокладки должны быть упругими, термостойкими, влагостойкими, долговечными и недорогими изделиями.
3. Уплотнители в области седла и затвора. Материал для их изготовления также должен обладать упругостью, износостойкостью антифрикционными свойствами.
4. Смазочные материалы, позволяющие снизить коэффициент трения в подвижных узлах вентиля.

В качестве корпусных материалов при изготовлении вентиля чаще всего используют:

Чем отличается вентиль от шарового крана

В современное время трубопровод может обладать различными вариантами арматуры. В зависимости от ее разновидности, их можно разделить на такие виды: регулирующего, приводного, запорного, предохранительного варианта и т. д. Но прежде чем определиться с отличительными характеристиками между обычным краном и специальным вентилем, рекомендуется обозначить то, что же подразумевается под подобными понятиями.

Кран – это разновидность трубопроводной арматуры специального приводного варианта. Вращение затворного органа осуществляется вокруг именно собственной оси. Она располагается перпендикулярным образом по направлению определенного подающегося потока. Зачастую такое изделие состоит всего из нескольких основных элементов. Сюда стоит отнести, как вращающуюся пробку, так и обычный неподвижный корпус — изучить каталог кранов https://giacom.market/truboprovodnaya-armatura/krany-sharovye/ .

А вот вентиль представляется под видом разновидности приводной арматуры, где затворный орган вращается в направлении самого потока. Другими словами, он садится, как говорится, на седло. При всем этом такое изделие, как вентиль, в основном предназначается для регулирования, закрытия и соответственно, открытия жидкости.

Главная отличительная характеристика между краном, а также вентилем, заключается именно в том, что второй вариант изделия допускает регулирование напора потока, а вот с использованием первого приспособления такие действия являются недопустимыми. Дополнительно необходимо отметить и факт того, что регулирование потока с использованием крана согласно существующим сегодня правилам применения категорически запрещается.

Кран предназначается для выполнения всего нескольких функций. Это связано с тем, что он обладает только такими положениями, как «закрыто» и «открыто». А вот с использованием вентиля возможно достаточно легкое регулирование и самого напора.

В данной ситуации, дело обстоит именно в конструктивных отличиях. В вентиле, присутствующий здесь запорный орган, в любом случае садится, как говорится, на седло. Перемещение осуществляется в направлении потока. В кранах же осуществляется оборачивание вокруг собственной оси. Дополнительно краны зачастую представляются под видом шарового варианта. Другими словами, при повороте шара меняется и диаметр самого отверстия. А вот такое приспособление, как вентиль дополнительно оборудовано и специальной грундбуксой. За счет закручивания и выкручивания шток грундбуксы осуществляется опускание, а также само поднятие клапана. Вследствие этого возможно закрытие или открытие самого отверстия, которое располагается в седле.

В любой ситуации, с учетом всего вышесказанного можно сделать следующие выводы:

1. Кран обладает несколькими положениями. Другими словами, это такие положения, как «открыто», а также «закрыто».
2. Сама конструкция такого приспособления, как вентиль, кроме функции выключения, а также включения, одновременно с этим позволяет осуществлять регуляцию напора рабочего потока.
3. В визуальном плане отличить кран от вентиля можно таким образом: если ручка является достаточно простой, а сам ее кончик прикрепляется к штоку, тогда подобное изделие представляется под видом крана. В ситуации, когда вместо ручки используется «барашек», тогда изделие называется вентилем.

Классификация изделий

Вентиль для воды классифицируется по ряду различных признаков, к которым относятся:

1. Тип и конструкция запорного устройства.
2. Материал изготовления.
3. Особенности соединения с водонапорными или газовыми трубопроводами.

По типу и конструкции запирающего устройства вентили подразделяются на следующие виды:

• Клапанные.
• Пробковые или конусные.
• Шаровые.

Выясним основные особенности каждого типа вентилей, а также определим их предназначение.

Клапанные устройства

Клапанный вентиль еще называют вентильным краном, так как корпус изделия разделяется на две части горизонтальной и наклонной перегородками. В конструкции изделия с наклонной перегородкой имеется отверстие, которое имеет проточку под клапан. Такое отверстие называется седлом.

Клапан представляет собой часть штока, который располагается в нижней части изделия. В конструкцию изделия вставлена эластичная прокладка, упирающаяся в седло. Посредством такого упора в седло происходит перекрытие подачи жидкости, протекающей через устройство. В верхней части шток оснащен резьбой, которая соединяется с резьбовым соединением посадочной гайки. При помощи этого резьбового соединения происходит поднятие и опускание клапана, тем самым перекрывая и регулируя напор подающей жидкости.

У изделий такого типа имеются преимущества и недостатки. К плюсам относятся:

1. Выдерживание высокого давления.
2. Регулировка объема и напора воды.
3. Простота в управлении.
4. При выходе из строя запорного устройства, его можно заменить.

Недостатками такого устройства считаются:

1. Высокая скорость стирания прокладки, так как при частом открытии и закрытии устройства, происходит контакт резины с металлом.
2. Относительно небольшой срок эксплуатации.
3. Для полного перекрытия подачи жидкости нужно долго вращать маховик.

Изделие конусного типа

Конусный вентиль – это разновидность клапанного изделия. Различия между этими двумя устройствами заключаются в конструкции запорного механизма. Если в предыдущем варианте запорный механизм представлен в виде перегородки, то в данной конструкции прибор имеет пробку в виде конуса. При вращении штока происходит опускание запорного клапана в отверстие перегородки, тем самым прекращается подача жидкости.

Преимущества и недостатки такого типа изделия аналогичные, как и у вентиля клапанного типа. Конусный вентиль имеет следующую конструкцию, как показано ниже.

Устройство шарового типа

Принцип работы такого типа вентиля полностью отличается от функционирования предыдущих вариантов. Если предыдущие изделия обеспечивают перекрытие воды перпендикулярно трубопроводу, то с устройством шарового типа все по-другому.

Основным запирающим устройством является шар, которые имеет сквозную прорезь, пропорциональную потоку жидкости. Перекрытие подачи жидкости обеспечивается за счет перемещения шара с прорезью в перпендикулярное положение. Такие вентили еще называют кранами задвижками.

К преимуществам таких изделий относят:

1. Простота конструкции, что позволяет эксплуатировать устройство продолжительное время.
2. Герметичность конструкции. С водой контактирует только запорный шар, что также влияет на длительный срок службы изделия.
3. Перекрытие и открытие подачи жидкости осуществляется путем поворота ручки на 90 градусов или половину оборота. Такие устройства благодаря быстрому перекрытию подачи жидкости еще называют пол оборотными.

К недостаткам рассматриваемых видов вентилей относятся:

1. Невозможность отремонтировать водопроводный шаровой вентиль. В китайских изделиях нарушается целостность соединения ручки с запорным шаром. Это приводит к тому, что ручка продолжает вращаться, а шар остается на месте в заклинившем положении.
2. Невозможность регулирования потока жидкости. Регулировать поток жидкости с помощью такого изделия можно, но производители в таком случае не гарантируют продолжительный срок службы устройства.

Разновидности запорной арматуры

Классификация клапанов на разновидности выполняется по двум признакам: типу крепления к трубопроводу и способу герметизации конструкции. В зависимости от способа фиксации клапан запорной проходной может быть:

• муфтовый;
• фланцевый;
• сварной.

Запорный клапан муфтового типа

Фланцевый фиксируется посредством болтов и гаек, для которых на патрубках корпуса предусмотрена закладная пластина круглой либо квадратной формы с посадочными отверстиями под болты. Фланцевый способ соединения предназначен для арматуры, устанавливаемой на трубопроводы с давлением не более 20 МПа диаметром от 10 до 1000 мм.

Муфтовый клапан стыкуется с трубопроводом посредством резьбового соединения. Муфтовый способ наиболее распространен среди арматуры, предназначенной для бытовой эксплуатации, устанавливаемой на трубы диаметром до 150 мм. В плане простоты установки муфтовый способ предпочтителен — монтаж не требует применения специальных инструментов (нужен лишь разводной ключ) и занимает минимум времени.

В зависимости от способа герметизации, клапан может быть сальниковый либо сильфонный. В сальниковой арматуре герметичность соединения бугельного узла и затвора обеспечивает сальниковый блок (камера), внутри которого размещена уплотнительная набивка.

Конструкция сильфонного клапана

Арматура сильфонного типа получает герметичность за счет гофрированной трубки, внутри которой размещен шток клапана. Сильфон посредством сварки соединяется с корпусом в верхней части конструкции, и затвором — в нижней, перекрывая тем самым пути выхода рабочей среды из клапана. При перемещении штока внутри сильфона гофрированная трубка, за счет сжатия гофры, также изменяет свою длину.

Особенности арматуры электромагнитного типа

Электромагнитный, он же соленоидный вентиль (клапан), может устанавливаться на водопроводе либо газопроводе, транспортирующем газ и жидкость любого типа. Электромагнитный вентиль имеет принципиально отличающуюся конструкцию — он не оборудован механическим приводом, вместо которого внутри арматуры расположен электромагнит с сердечником, на котором зафиксирован затвор в виде диска либо поршня.

Электромагнитный вентиль функционирует в автоматическом режиме — при подаче на катушку тока электромагнитный сердечник втягивается внутрь соленоида и перемещает вместе с собой затвор, что открывает пропускное отверстие внутри корпуса.

Электромагнитный запорный клапан от Danfoss

В зависимости от конструктивного исполнения электромагнитный вентиль может быть нормально открытым (НО — без подачи электроэнергии пропускное отверстие открыто) и нормально закрытым (НЗ). Основной компанией, поставляющие такие вентили на отечественный рынок, является датская фирма Danfoss.

Также в отдельную категорию можно выделить клапан термозапорный КТЗ, используемый в системах пожарной безопасности.  Данная арматура применяется для автоматического отсечения подачи газа к потребляющим приборам при повышении температуры окружающей среды выше допустимого максимума.

Классификация устройств

По методу перекрытия потока рабочей среды выделяют четыре вида вентилей.

Винтовые. Подвижный клапан закреплён на штоке резьбовым соединением. Он прижимается к расположенному в корпусе вентиля седлу. Герметичность обеспечивает сальниковая набивка, представляющая собой уплотняющую шайбу. Этот вентиль имеет следующие специфические недостатки:

• способен пропускать жидкость только в одном направлении;
• износ паронитовых или резиновых прокладок требует их периодической замены. А попавшие под клапан окалина или песок могут вызвать их частичное или полное разрушение.

Шиберные. По устройству они больше напоминают задвижку, чем вентиль: конический клапан опускается между двух зеркал с помощью резьбового штока. Вместо сальника нередко используются долговечные полимерные или резиновые уплотнители.

Шаровый вентиль — это наиболее современная конструкция подобных устройств

Шаровые. Изготовленный из нержавейки или латуни шар, имеющий сквозное отверстие, вращается в корпусе вентиля при повороте рукоятки. Фиксируется он парой фторопластовых или тефлоновых кольцевых сёдел. Герметизацию штока обеспечивает прокладка из такого же материала.

Пробковые. Поток в них перекрывает коническая пробка со сквозным отверстием. Типичные проблемы такие:

• требуется периодическая набивка сальника;
• поворот пробки в вентиле большого размера требует значительных усилий.

Конструктивные особенности корпуса

Вентили в зависимости от формы корпуса и способу монтажа на трубопроводе могут быть:

• прямоточными — в них поток транспортируемой жидкости движется через корпус от входа к выходу, не меняя направления, ось шпинделя располагается под углом к оси проходного отверстия. Такая конструкция способствует спрямлению потока и снижению гидравлического сопротивления, но увеличивает рабочий ход затвора, параметры строительной длины и массы изделия;
• проходными — изделие с одинаковым направлением потока движущейся воды на входе и выходе и смещёнными параллельно друг друга осями входного и выходного патрубков. Проходя через корпус вентиля, поток воды вынужден совершать как минимум два поворота под прямым углом, что приводит к образованию высокого гидросопротивления и образованию зон застоя;
• угловыми — в них поворот потока на 90º происходит один раз, поэтому и более низкий уровень гидравлического сопротивления. Такие изделия имеют ограничения по области использования — размещаются на плане трубопровода только на его поворотных участках;
• смесительными — в них регулировка пропорций воды происходит за счёт механического вращения внутренних элементов корпуса. Предназначены для перекрытия и смешивания потоков холодной и горячей воды.

Устройство и принцип действия

Устройство крана-вентиля, а также принцип его работы зависят от вида.

Устройство и принцип работы шарового вентиля

Как устроен вентиль шарового типа? Основными элементами устройства являются:

1. корпус вентиля (1). Корпус может быть изготовлен из таких материалов, как латунь, бронза, нержавеющая или конструктивная сталь, силумин. Корпус может быть цельным, то есть изготовленным методом сварки, или разборным. Разборный корпус имеет некоторое преимущество – при необходимости вентиль можно отремонтировать. Если установлен шаровой вентиль с цельным корпусом, то при наличии неисправностей устройство подлежит замене;

Основные элементы шарового вентиля

1. запорный элемент – шар (2). В большинстве случаев шар изготавливается из латуни, так как этот материал считается более прочным и долговечным. Шар имеет проходное отверстие для жидкости (газа);
2. между запорным элементом и корпусом установлены уплотнительные кольца (3), обеспечивающие герметичность устройства. Прокладки могут быть изготовлены из тефлона, фторопласта или резины. Наиболее прочными считаются тефлоновые уплотнители, которые практически не подвержены воздействию температуры и химической среды;
3. к трубопроводу вентиль может присоединяться при помощи гаек (муфт), фланцев или сварки (4).

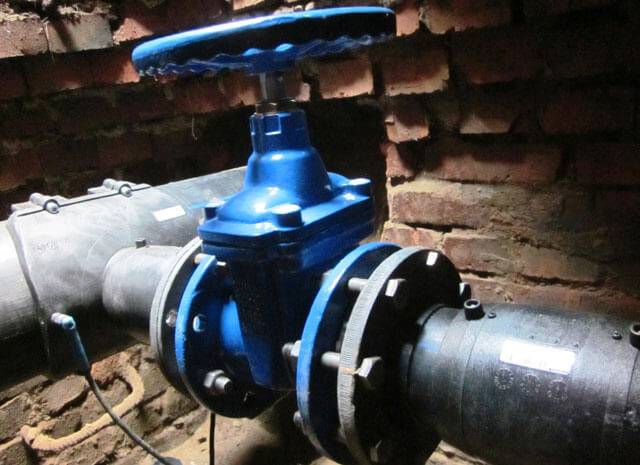

Вентиль с фланцевым соединением

1. запорный шар приводится в движение штоком (5), который соединен с управляющей ручкой (6). Между штоком и ручкой также устанавливаются уплотнительные элементы;
2. ручка крепится к корпусу при помощи гайки (7).

Принцип действия вентиля шарового типа следующий. При повороте ручки, закрепленной на корпусе, вращается запорный элемент устройства – шар. Если проходное отверстие шара повернуть по направлению потока проходящего вещества, то вентиль будет открыт. Если проходное отверстие повернуть перпендикулярно потоку, то вентиль будет находиться в закрытом положении.

Принцип действия шарового вентиля

Устройство и принцип работы клапанного вентиля

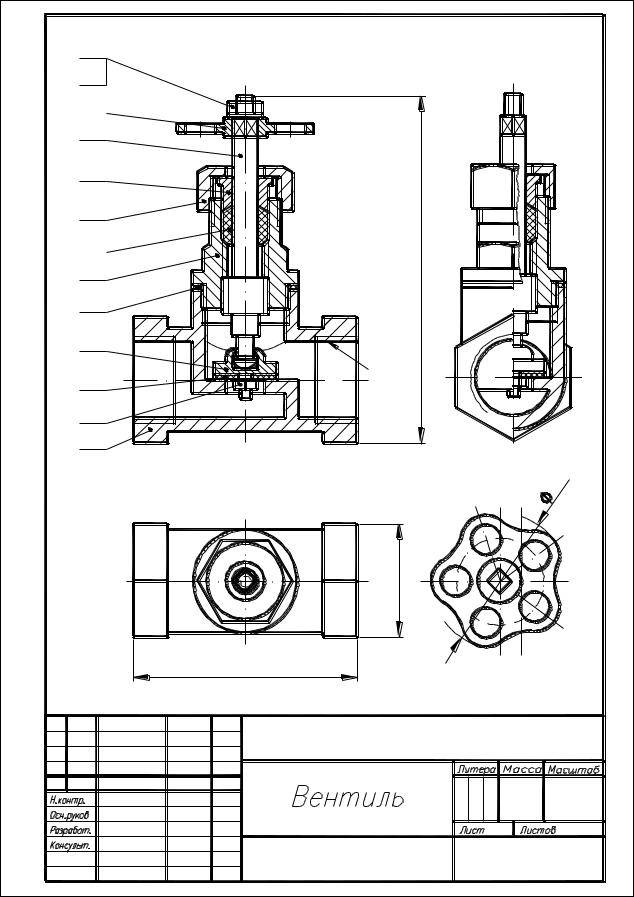

Теперь разберемся, как устроен вентиль, оборудованный клапаном. Устройство состоит из следующих элементов:

1. корпус вентиля (2), изготавливаемый из различных материалов, оборудован крышкой (3). Для герметичности между корпусом и крышкой установлена прокладка (12). Как правило, прокладка изготавливается из прочной резины, но может быть выполнена и из других материалов;

Основные рабочие элементы вентиля с клапанным запорным элементом

1. в корпусе оборудовано седло (1) для клапана (6), который является запорным механизмом устройства. Для полного перекрытия потока и герметизации седло дополняется уплотнительной прокладкой (16);
2. на нижней части клапана также располагается уплотнитель (15);
3. к запорному клапану при помощи гайки (14) крепится втулка (7) и шпиндель (11);
4. на корпусе шпинделя располагается резьба (4), которая служит для управления запорным конусом;
5. шпиндель совмещен с маховиком (8), приводящим в движение клапан. Маховик закрепляется на корпусе устройства при помощи гайки (13);
6. для герметичного соединения маховика и корпуса вентиля устанавливается сальник (10), фиксирующийся отдельной гайкой (5), дополненной уплотнительным кольцом (9).

Устройство задвижки обуславливает и принцип ее действия. При вращении маховика поступательными движениями вверх или вниз перемещается шпиндель, который опускает или поднимает клапан.

Принцип работы клапанного вентиля

Клапанный вентиль может быть проходным (на рисунках выше) и угловым. Угловой вентиль рекомендуется устанавливать на сгибе трубопровода. Устройство и принцип действия углового вентиля практически не отличаются от проходного устройства. Основное отличие заключается в форме корпуса и расположении седла.

Устройство углового вентиля клапанного типа

Шаровой и клапанный вентили имеют различное устройство и отличаются принципом работы. Однако оба вида изделий можно устанавливать на бытовые трубопроводы различного назначения.

Для изменения расхода перемещаемых сред до полной остановки применяется запорно-регулирующая арматура. Вентиль водопроводный для воды отличается следующими свойствами:

• простота конструкции и эксплуатации;
• применение при больших перепадах давления;
• небольшие размеры и вес;
• возможность установки на любом участке трубопровода;
• небольшой ход затвора обеспечивает удобное обслуживание.

Конструкция детали

Клапан запорный фланцевый необходим для того, чтобы перекрывать или регулировать поток жидкости при высоких показателях давления и температуры в трубопроводах небольшого диаметра. В качестве запорного элемента здесь представлен золотник, обеспечивающий высокую герметичность при нахождении в седле в закрытом положении.

Поток жидкости перекрывается за счет того, что золотник выполняет поступательные движения параллельно оси движения рабочей среды. Ручным маховиком или электроприводом осуществляется передача крутящего момента с помощью шпинделя, после чего он проходит через неподвижную ходовую гайку и преобразуется в поступательные движения золотника.

Ходовая резьба в процессе эксплуатации отличается свойствами самостоятельного торможения, а под воздействием высокого давления запорный орган может оставаться в любом промежуточном положении без самопроизвольных изменений. Клапаны фланцевых вентилей выступают в качестве запорной арматуры, которая обеспечивает высокую герметизацию в запорном элементе простой конструкции. Клапаны необходимы для того, чтобы перекрывать газообразную или жидкую среду, температура которой достигает 700 градусов выше нуля, а давление — до 300 МПа.

Угловые вентили

Для перпендикулярного изменения направления передачи жидкости с возможностями перекрытия и регулировки применяется угловой вентиль водопроводный (чертеж ниже: а — проходной; б — угловой).

Перпендикулярное расположение входного и выходного патрубков определяет назначение вентиля для трубопроводов, изменяющих направление на 90 о. Принцип его работы тот же самый, что и у проходного. Ход затвора производится соосно с входным патрубком.

Сфера применения угловых вентилей:

1. При подводе труб к отопительному радиатору, когда его перекрывает или регулирует расход теплоносителя вентиль водопроводный (фото см. ниже). Модели из высокотемпературного полипропилена удобнее и дешевле латунных при соединении с пластиковыми трубами.
2. Предотвращение вибрации и раскачки трубопроводов.
3. Снижение скорости потока жидкости без высокочастотного шума.
4. В при эксплуатации в любых положениях.
5. Упрощение монтажа труб за счет снижения расхода фурнитуры.

Что лучше кран или вентиль

Здесь сказать однозначно нельзя, что лучше вентиль или кран шаровой. Отметим только, что кран удобен в использовании: повернув ручку на 90◦, он перекрывает поступление воды. Тогда как запорный клапан (вентиль) необходимо заворачивать, чтобы открыть либо закрыть подачу воды.

На вентиле есть клапаны с прокладками, которые при износе легко поменять на новые. При этом еще понадобиться со временем менять и сальник. С шаровыми кранами таких проблем не возникает. Здесь только необходимо постоянно ухаживать за поверхностью шара, чтобы она была в идеальном состоянии.

В общем, если у вас жесткая вода, то лучше установить вентиль, т. к. он подлежит частичному ремонту. А если кран повредится, то его нужно будет полностью менять.

А также вентиль для крана купить можно намного дешевле, чем шаровое изделие – всего от 20 руб. всех диаметров. Такая низкая стоимость обусловлена более простой конструкцией запорного клапана (вентиля).

Для изменения расхода перемещаемых сред до полной остановки применяется водопроводный для воды отличается следующими свойствами:

• простота конструкции и эксплуатации;
• применение при больших перепадах давления;
• небольшие размеры и вес;
• возможность установки на любом участке трубопровода;
• небольшой ход затвора обеспечивает удобное обслуживание.

Муфтовый запорный латунный вентиль

О применении вентиля муфтового следует упомянуть следующее, что этот вид запорного

устройства, обеспечивает надежное перекрытие движения рабочей среды путем возвратно-поступательного движения запорного органа. Вентиль латунный имеет подвижное устройство называющееся шпиндель, который ввинчен в расположенную в крышке корпуса гайку. Благодаря резьбе гайки, которая обладает свойством торможения, существует возможность оставления органа запора в любом необходимом положении. И что самое главное, самопроизвольное изменение этого положения под действием давления невозможно.

Вентиль латунный по своей конструкции разделяется на прямоточный, угловой и проходной. По типу его герметизации существуют сальниковые и сильфонные. По типу устройства ходовой резьбы делится на виды с выносной и погружной резьбой. Он также может быть и с мембранным запорным органом.

Запорный вентиль латунный имеет широкое применение в моделях, нуждающихся в повышенной надежности и герметичности при перекрывании потока рабочей среды.

Основные характеристики муфтового вентиля

Преимущества латунного вентиля муфтового:

• способность работы в условиях большого рабочего давления;
• высокая устойчивость к перепаду рабочего давления;
• несложное обслуживание и ремонт;
• большая длительность срока эксплуатации;
• небольшой рабочий ход;
• сравнительно небольшая масса и габариты;
• возможность монтажа в любом положении;
• возможность установки на любом месте трубопровода.

Существует запорно-регулирующая конструкция вентиля муфтового, на которой тип золотника – пробковый, профилированная рабочая поверхность и хорошо притерты кромки. Если необходим больший диаметр условного прохода, то используют золотник конусного типа. Это изделие имеет название игольчатый вентиль.

Схема муфтового вентиля.

Производя выбор вентиля, следует обращать внимание в первую очередь на эргономику, а уже потом на надежность и красоту. Эргономика занимает первое место, так как она особенно важна для жизнедеятельности в малогабаритной квартире

Вентили производятся в двух основных типах: шаровый и клапанный. Вентиль (клапан), который все вы хорошо знаете, изначально установлен на ваших трубопроводах в квартире. Эти изделия отлично приспособлены для того, чтобы пропускать воду, которая сильно хлорирована. Стоимость их ремонта совсем небольшая, как правило, это замена уплотнителя, когда изделие потечет.

Шаровый вентиль изящен и пригоден даже как дизайнерский элемент. У него, как правило, одна ручка, которая поворачивается в разные стороны. Благодаря шаровому латунному вентилю, существует возможность изменять температуру и давление воды.
