Причины неисправностей крана и их устранение

Чаще всего подвержены неисправностям краны и смесители, которые используются для подачи горячей воды.

Уникальное высокоэффективное средство, для прочистки канализационных труб, устраняющее любые засоры. Средство представляет собой концентрированную смесь ферментов, которые легко расщепляют и перерабатывают скопления жира и любые отложения органического происхождения. Одной упаковки Saniclean хватит на целый год! Узнать подробнее…

Основными причинами некорректной работы водопроводных кранов являются:

  • износившаяся уплотнительная прокладка;
  • пришедшая в негодность сальниковая набивка;
  • износ резьбы на шпинделе или корпусе;
  • проблемы с клапаном.

Кроме того, часто причинами протечки крана становятся инородные частицы, осаждаемые между гнездом клапана и уплотнительной прокладкой, и приводящие к разрушению прокладки. Также прокладку можно повредить излишне сильным ввинчиванием крана.

Описание устройства

Почему кран называют “шаровым”? Ответ прост – внутри устройства есть металлическая сфера. При повороте вентиля она пропускает либо препятствует прохождению воды или газа по трубам. Подобное запорное устройство особенно популярно в частных домах или квартирах.

В зависимости от производителя, а также от целей использования, размеры шаровых кранов могут меняться, поэтому необходимо это учитывать при покупке. Но тем не менее, если сравнивать размеры современных изделий с теми, которые производились 10 лет назад, то нынешние будут значительно компактнее, надёжнее и функциональнее, чем их предшественники.

В каждом устройстве есть следующие детали:

  • Корпус. В нём и располагается металлическая сфера, препятствующая или способствующая прохождению газа или воды.
  • Накручиваемая часть. Благодаря ей можно при необходимости разобрать шаровой кран.
  • Рабочая часть, то есть металлический шар.
  • Уплотнители. Чтобы сфера из металла прилегала плотно, требуются различные материалы, которые способствуют этому.
  • Приводной шток – уменьшает усилия при повороте вентиля.
  • Управляющий рычаг – непосредственно сам вентиль.

Запас прочности изделий рассчитан на сильные потоки жидкости, которые будут постоянно проходить через шаровой кран. Поэтому подобные устройства можно безбоязненно ставить даже в самые “водонапорные” места.

Одновентильный кран

Одновентильные виды водопроводных кранов имеют строение с моноуправлением. Такие изделия призваны подавать только холодную или только горячую воду. Чаще всего их устанавливают над раковиной или кухонной мойкой. Большой популярностью они пользуются в местах общепита. Такой кран прост в монтаже и имеет множество вариантов исполнения. Конструкция способна поворачиваться.

Для их изготовления используют различные материалы и конструкцию запорного механизма.

Чем дешевле стоимость представленного крана, тем меньше его срок эксплуатации. Это связано с применением производителем дешевых, но менее прочных материалов и конструкций. Поэтому, не желая снова менять кран через несколько месяцев, следует отдать предпочтение пусть более дорогому, но качественному устройству.

Советы по выбору

В связи с огромным количеством кранов, представленных в продаже, часто возникает вопрос — какие краны лучше для водопровода в квартире? При выборе той или иной модификации, следует руководствоваться следующими факторами.
Необходимостью тонкой регулировки напора водного потока.

В этом случае лучше выбирать вентильный трубопроводный кран, так как он позволяет более плавно настраивать уровень потока, нежели шаровый.

Долговечность эксплуатации.

В этом случае рекомендуется выбирать модели, выполненные из металла, не подверженного коррозии — латуни, чугуна. Пластиковые краны, хотя и не подвержены ржавлению, сами по себе менее устойчивы к механическим повреждениям.

Технические характеристики крана должны соответствовать эксплуатационным нормативам.

К примеру, не рекомендуется устанавливать пластиковые краны на системы горячего водоснабжения или отопления с максимально температурой воды свыше 90 градусов.

И лишь при соблюдении перечисленных требований, можно подбирать кран по дизайну для улучшения интерьера ванной или кухни.

Общие сведения

Водопроводные краны делятся на два основных вида

  1. Смесители. Устанавливаются на мойку, умывальник, ванную, душ. Регулирую подачу и смешивание воды в одной точки.
  2. Запорные арматуры, монтируются на водопроводные трубы и выполняют функцию перекрытия в системе.

Вентильные краны

Запорный кран с вентилем. В кранах с вентилем или барашком внутри установлена кран-букса, которая и производит перекрытие жидкости. Когда барашек раскручивается, из выходного отверстия, поднимается кран-букса и освобождает проход. При закручивании крана, она опускается и перекрывает поток воды, для увеличения герметизации на ней установлена резиновая прокладка.

Детали крана

  • Барашек (вентиль)
  • Шпиндель
  • Уплотнительная гайка
  • Корпус
  • Шайба с прокладкой
  • Гнездо.

Корпус (его часто называют елочкой) по центру имеет излив, а с двух сторон вентиля с кран-буксами. Один барашек контролирует подачу горячей воды, другой холодной. В центре потоки смешиваются и попадают в излив.

Шаровой кран для установки на трубы.

Перекрытие воды происходит благодаря шару, в котором по центру сделано отверстие. При повороте рычага, шар разворачивается, и по центру образуются проход для воды. Когда рычаг возвращается в исходное положение, шар разворачивается, отверстием перпендикулярно к трубе, а целые сферические стороны шара перекрывают трубы.

Рекомендация. Перекрытие крана должно происходить плавно, не допуская резких движений. Это поможет снизить риск повреждения водопроводной магистрали.

Устройство шарового крана

Шаровые запорные арматуры делятся на:

  • Полнопроходные с равнозначными диаметрами трубы и крана
  • Редукцированными. Диаметр фитинга меньше сечения трубы. Краны данного вида минимизируют возникновение гидравлического удара.

Тип монтажа

  • Резьбовой. Резьба может быть, как внутренняя, так и внешняя. Фитинг соединяется муфтой или ввинчивается в трубу.
  • Комбинированной. На фитинге есть два вида резьбы. С одной стороны внешняя с другой внутренняя.
  • Приварной. Запорный кран приваривается к трубопроводу.
  • Фланцевый. Фланец – это отдельная деталь, круглой или квадратной формы с отверстиями по периметру, для болтов или шпилек. Фланцы привариваются к трубе и фитингу, после производится их соединение с использованием герметичной резиновой прокладки.

Шаровой однорычажный смеситель

Производители предлагают две модели механизма:

  • Шаровой. Смешивание и подача воды происходит благодаря трем отверстиям в картридже.
  • Керамический. Подача и регулировка воды осуществляется благодаря отполированным металлокерамическим пластинам. Устройство крана довольно сложное. Большой популярностью конструкция не пользуется.

Бесконтактные смесители

У таких смесителей нет, ни рычага, ни вентилей. Срабатывают они от сенсора. Датчик срабатывает на движение объекта. Модели делятся на — стандартные и высокотехнологичные. Стандартные смесители имеют только подачу воды от сенсора. Параметры выставляются с помощью рычагов установленных на корпусе.

Высокотехнологичные могут регулироваться жестом. Или иметь сенсорную панель, на которой выставляются требуемые параметры. Выпускаются модели с пультом дистанционного управления и множеством других дополнительных функций.

Недостаток таких смесителей в их энергозависимости, высокой стоимости и при поломке, скорее всего, придется покупать новое устройство.

https://youtube.com/watch?v=FLIrVGeAr3I

Назначение конструкции

Водопроводный кран – необходимая деталь сети водоснабжения, которая служит для регулировки потока воды. На разных участках водопровода требуются разные по назначению краны.

Получить воду для хозяйственных нужд позволяют краны со специальным носиком – изливом.

В местах подключения домашнего трубопровода к централизованной сети и на узлах трубопровода необходима простая запорная арматура, основная задача которой – включение и отключение подачи воды, такие краны носика не имеют.

Если же в доме имеется горячее водоснабжение, то нужен смеситель – кран, смешивающий два потока в нужной пропорции.

Принцип работы

Разные виды водопроводных кранов имеют свои конструктивные особенности, но у них одинаковый принцип работы:

  • если требуется подача воды, то пользователь для этого активирует внешнее устройство, к примеру, в сенсорных приборах требуется к датчику поднести руки, в вентильных конструкциях используются специальные колпаки на вентилях, в однорычажных кранах нужно кверху поднять флажок;
  • после выполнения этих манипуляций из труб начинает поступать холодная и горячая вода, которая смешивается в самой конструкции крана, так на выходе пользователь имеет жидкость требуемой температуры;


Для кухонной мойки лучше всего выбирать длинный вентильный кран с высоким изгибом носика Источник kabel-house.ru

  • для регулировки температуры опять же используется внешнее устройство сантехнического прибора: перемещается флажок на необходимую сторону, прикручиваются или откручиваются вентили;
  • в сенсорных и термостатических кранах находится специальный элемент, самостоятельно регулирующий температурный режим перед подачей, то есть оборудование можно заранее настроить на требуемую температуру.

Как выбрать смеситель в ванную

Устройство и принцип работы водопроводных кранов и смесителей мы изучили выше, теперь можно покупать подходящую модель для ванны. Здесь требуются устройства с душевым шлангом, поэтому выбирайте вентильный или шаровый смеситель.

Учитывайте бренд, материал, из которого сделаны корпус и внутренние элементы смесителя, а также дизайн устройства. Цена изделия чаще зависит от дизайна, чем от качества.

Для умывальника подойдет смеситель любого типа. Этот прибор не используется так интенсивно, как кухонное устройство, поэтому параметры не так важны.

По форме и дизайну любая модель по-своему красива, поэтому подобрать подходящую сможет даже требовательный человек. Цены на смесители меняются в зависимости от региона и поставляемой партии. Многие изделия импортные, поэтому их стоимость зависит от валютных колебаний, что тоже нужно учитывать перед покупкой.

Где применяют краны


Регулировочные и запорные виды водопроводных кранов применяют на вводах магистральных труб в систему, в местах ее разветвления, в требуемых помещениях, а также до и после различного сантехнического оборудования. Например, это могут быть приборы учета, насосы или точки водозабора. Это позволяет отсечь их от потока. Шаровые разновидности водопроводных кранов позволят отключить определенный узел и в случае потребности осуществить его ремонт, замену или же просто плановый осмотр и ревизию. Если учитывать тот факт, что насосы, счетчики, да и смесители (которые также относятся к видам водопроводных кранов) иногда ломаются или сдаются на поверку, такой механизм управления потоком в трубах рано или поздно понадобится.

Сами же смесители устанавливаются в точках водозабора и тоже бывают различными по конфигурации, типу устройства.

Технические характеристики

Технические характеристики шаровых кранов определяются:

  • диаметром резьбы;
  • размерами узла;
  • назначением;
  • выдерживаемой температурой;
  • предельным давлением.

Основным критерием выбора для установки в конкретную систему трубопроводов, служит размер внутреннего диаметра шаровых кранов. Он определяется в дюймах, но может быть указан и в мм.

Материалы, из которых изготовлены корпус и шар, определяют до какой температуры узел будет нормально работать, и предельное давление, которое он выдержит.

По размерам шаровые фитинги меньше своих винтовых аналогов. Устанавливаются они с помощью накидных гаек, фланцев, сварки.

Расположение вводных кранов в квартиры

Вводных кранов в квартиру два. Один холодного водоснабжения, второй горячего водоснабжения (если оно в доме предусмотренно, а не стоит колонка).

Ранее расположение вводных вентилей квартиры было только в ванной комнате, в редких случаях на кухне. В новых домах, вводные вентиля могут располагаться вне квартиры.

По нормативам, к вентилям ввода должен быть обеспечен свободный доступ. На практике расположение вентилей может быть разнообразным. Однако если вы делаете ремонт и меняете вентиля, а возможно переносите стояки водоснабжения, вам лучше сделать свободный и удобный доступ (если возможно) к вводным вентилям.

Неудобное расположение вентилей, их запирание, закрывание мебелью ванны или сантехническим приборами приводит к более сильному потопу в случае аварии.

Читать: Как избавиться от плесени на стенах и потолке своими руками

Максимально удобное расположение вводных кранов квартиры в специально оборудованном сантехническом шкафу.

За вводным краном должен идти грязевик, потом счётчик воды, потом другие устройства регулирования и водоразбора. Читать Подготовка, размещение и монтаж счётчиков на воду.

По каким параметрам выбирать шаровой кран

Не зная марки установленного на объекте шара, при необходимости заменить обратный клапан можно подобрать аналог по следующим критериям.

  1. Диаметр шарового крана (ду)– как правило, равен диаметру трубопровода. Типовые величины в миллиметрах (дюймах): 6, 8, 10 (3/8), 15 (½), 20 (¾ д), 25 (1), 32 (1 ¼), 40 (1 ½), 50 (2), 65 (2 ½), 80 (3), 100 (4), 125, 150, 200, 250, 300, 350, 400, 450, 500, 600, 700, 800мм.
  2. Условное давление. Типовые величины в кгс/см2: 10, 16, 25, 40, 63, 100, 60. Выбирая изделие по этому параметру, помните: для стабильной и длительной работы рабочее давление должно быть меньше номинального вдвое. Если в трубопроводе давление 12 кгс/см2, следует устанавливать кран на 25кгс/см2. Изделие на 16 кгс/см2, скорее всего, выйдет из строя за несколько месяцев.
  3. Материал корпуса.
  4. Вид соединения.
  5. Конструктивные особенности.
  6. Тип уплотнения в затворе.
  7. Производитель. Рынок наводнили недолговечные кустарные изделия из Китая, подходящие по всем критериям, но доставляющие при эксплуатации множество проблем. Изделия европейских и американских производителей предлагают кран шаровой по ценам в 3-5 выше тех, по которым продаются изделия нормального качества. Поэтому перед покупкой лучше получить консультацию у монтажников, сантехников или компетентных продавцов, которым вы доверяете.

Приобретайте кран с соответствующими документами и гарантией качества. Он должен быть новым – максимум 5-летним и выпущенным после 2012 г. В противном случае при наличии в кране мягких уплотнений за 5-7 лет хранения на складах он может утратить часть свойств и впоследствии доставить проблемы при эксплуатации. По крану старше 5 лет нести какие-либо гарантийные обязательства вряд ли кто-то будет, да и с сопроводительной документацией на такое изделие проблематично.

Покупайте кран с запасом по условному давлению, чтобы изделие стабильно и долго работало. При выборе модели с сопоставимыми величинами рабочего и условного давления велика вероятность преждевременного выхода изделия из строя.

Приобретайте кран у надежного продавца

Поставщики с хорошей репутацией дорожат ей и не станут реализовывать продукцию сомнительного качества.

Обращайте внимание на советы авторитетных для вас людей, если не определились с моделью изделия. Получите консультацию у опытных монтажников, продавцов, пользователей. Самостоятельно отличить низкокачественную продукцию от надежной оригинальной сложно

Самостоятельно отличить низкокачественную продукцию от надежной оригинальной сложно.

Решайте, где купить кран с учетом всех критериев его выбора и советов специалистов. Главное, не забывайте о соотношении стоимости и качества.

Шаровой кран и его аналоги

Что установить в конкретном случае – шаровой кран, дисковый затвор, задвижку или запорный вентиль? Как показывает практика, универсальной запорной арматуры не существует.

Нужно монтировать разные ее виды в зависимости от условий эксплуатации. Имеет смысл устанавливать шарообразный кран, когда монтируются:

  1. бытовые водо- и газопроводы — предпочтительно устанавливать кран шаровой латунный;
  2. промышленные газо- и нефтепроводы – показан монтаж стальных фланцевых и приварных изделий;
  3. отопительные системы и горячего водоснабжения – в таких случаях оптимальный выбор – фланцевые клапаны из стали или приварные.

Ошибки выбора

Выбирая и устанавливая шаровой кран, помните:

  1. Недопустимо устанавливать стальные изделия в системах холодного водоснабжения, поскольку,

    взаимодействуя с насыщенной кислородом холодной водой, кран за 3-6 месяцев использования покрывается ржавчиной и перестает работать. Для длительной эксплуатации лучше использовать задвижки с покрытым резиной клином.

  2. Недопустим монтаж стальной запорной арматуры с фторопластовым уплотнителем на паропроводы, где постоянная рабочая температура выше 150С, поскольку за 1-2 месяца пользования изделием уплотнение начинает отказывать и герметизация крана нарушается. Для стабильной работы паропроводов устанавливайте вентили с уплотнением типа металл по металлу, оптимальные для высоких температур.

Воспользуйтесь нашими рекомендациями по выбору шарового крана, чтобы трубопровод служил стабильно, а запорная арматура работала долго. Учитывайте советы специалистов по установке клапана, и шаровой кран будет надежно эксплуатироваться.

Как выбрать шаровый кран

Приступая к строительству водопровода или отопления, следует точно знать типоразмеры труб и фитингов, какой шаровый кран лучше. Начинать следует с создания схемы проведения трубопровода.  По ней нужно рассчитать количество запорной арматуры. Затем покупать вентиля или шаровые краны.

В местах перекрытия потока, в начале ответвлений системы отопления используют вентиля. Они просто перекрывают поток в нужный момент. В конечных точках труб, на выходе воды, лучше ставить шаровые краны.

Выбор начинается с диаметра. Фитинги для дома подойдут резьбовые. Затем следует выбрать материал корпуса и цвет ручки:

  • желтая, черная — газ;
  • синяя, голубая — холодная вода;
  • красная — горячая вода.

У смесителей обычно блестящие стальные или декоративные ручки.

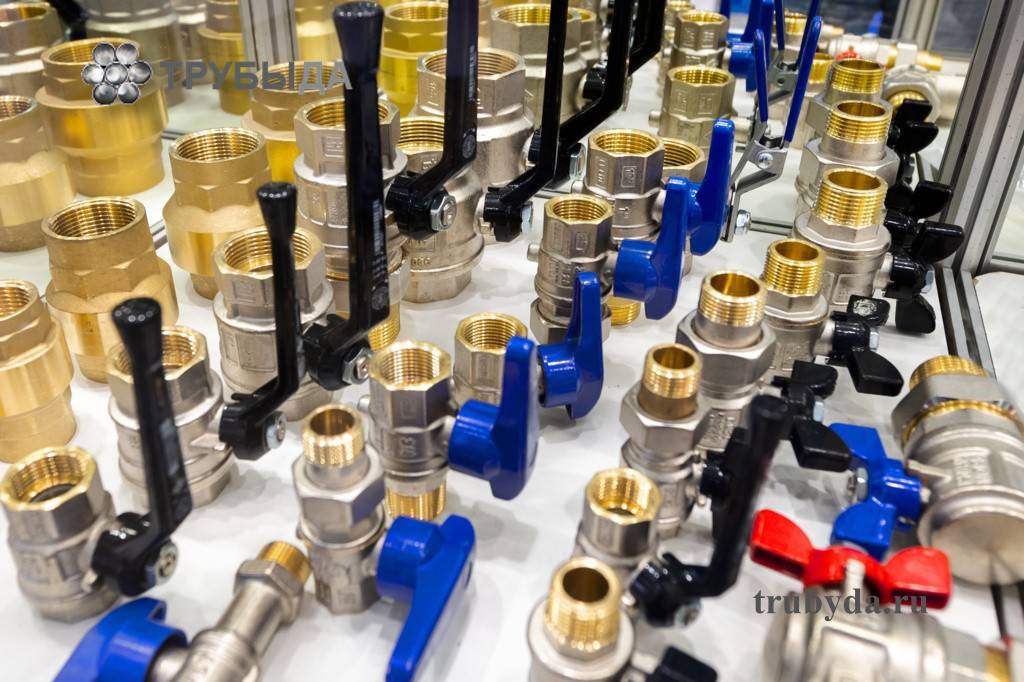

Большой выбор шаровых кранов

Особенности шарового крана

Кран шаровый фланцевый

Арматура широко распространена во многих областях. Изделие функционирует на трубопроводах газовой, химической, пищевой, нефтяной промышленностях. Используется при транспортировке нефти, углеводородов, жидкости и газа в качестве запорной арматуры. Кроме того, это устройство нашло широкое применение в таких областях, как вентиляция, водо- и газоснабжение. Шаровый кран используется также при пароснабжении, так как способен нормально функционировать при температуре до +300 градусов Цельсия. Но использовать его для дросселирования нельзя. Устройства такого типа имеют только две позиции: открыто и закрыто.

Шаровую арматуру не стоит применять в качестве запорного узла для тягучих, илистых или вязких жидкостей. Возникает опасность создания осадка в устройстве, что неблагоприятно скажется на сроке эксплуатации. Исключается также частичное открытие крана для регулирования силы потока. Необходимо чётко выполнять требования по использованию этого вида арматуры, прописанные в инструкциях.

Устройство

Устройство простого водонапорного смесителя чаще всего одинаково для всех моделей. Основной состав элементов функциональности и его принцип действия остаются одинаковыми, несмотря на возможные внешние различия.

В состав такого крана входит:

  1. Крепежный винт;
  2. Шпиндель;
  3. Ручка вентиля;
  4. Сальниковая втулка;
  5. Крышка;
  6. Прокладка;
  7. Сальниковая набивка;
  8. Гайки на корпусе крана;
  9. Носик и седло.

Ручка-маховик или вентиль соединяется с вертикальным шпинделем так, чтобы его нижняя часть длиной 20 мм имела способность двигаться внутри гайки. В свою очередь нижняя часть гайки вкручивается в корпус. Золотник располагается на торце шпинделя, состоящем из диска с прокладкой, которая устанавливается с помощью гайки или кнопки. То есть, когда мы поворачиваем ручку крана, то происходит ввинчивание шпинделя, это и ведет к перекрытию воды. Прокладка плотно прижимается к металлическому седлу крана и создает непроходимое препятствие для прохождения теплоносителя.

Различия шаровых кранов для воды и газа

Для воды

Водопроводные шаровые краны настраивают подачу воды, а также перекрывают трубопровод в случае надобности. Их устанавливают на разводку и линии, ведущие к стиральной машине, посудомоечной, другим бытовым приборам, к раковине, душевой кабине. Они могут быть смесителями для холодной и горячей воды. Сечение таких кранов варьируется от 1/2 дюйма до 200 мм.

Для газа

Для перекрытия потока газа используют специальные шаровые краны. От кранов для воды их отличает не только внешний вид, но и конструктивные особенности в виде удлиненного соединительного участка, более прочного корпуса и уплотнительного кольца. Их устанавливают на газопроводных трубах. Диаметр приварных газовых кранов составляет от 10 до 70 мм.

Принцип работы и виды конструкций

В качестве запорного элемента шарового крана используется деталь сферической формы со сквозным отверстием, через которое транспортируется рабочая среда. Открытие и закрытие узла осуществляется поворотом рукоятки, которая при помощи штока соединяется с шаром, вращающимся вокруг своей оси. Ось при этом расположена перпендикулярно по отношению к потоку носителя. Краны шаровые имеют несложную систему устройства. Конструкция состоит из таких составляющих:

  • корпуса;
  • сёдел;
  • затвора (шаровой пробки);
  • рукоятки;
  • шпинделя, передающего усилие от рукоятки к затвору.

Нержавеющий фланцевый кран

Принцип работы приспособления очень простой: когда оси отверстия шара и корпуса крана совмещаются, начинает поступать вода, то есть в позиции, когда отверстие пробки совпадает с направлением потока. В этом случае рабочая среда свободно проходит по магистрали, в том числе и через кран. Цвет рукоятки изделия обозначает характер рабочей среды:

  • красный — для горячего водоснабжения, отопительных систем;
  • синий — для холодной воды;
  • жёлтый и чёрный — для газопроводов.

От конструкции изделия зависят габариты и возможность осуществления ремонтных работ. Корпуса бывают двух типов:

Кран шаровый в разрезе

Краны шаровые стальные

Устройство состоит из цельной сферного тела и цилиндрических патрубков. Конструкция сферы, выполненная из высококачественной стали, лишена болтовых разъемов. Этим исключается утечка под давлением рабочей среды.

Стальной шаровой кран характеризуется:

  • перекрытием потока рабочей жидкости с высокой скоростью;
  • простотой установки и управления;
  • отсутствием потребности в специальном техническом обслуживании, замене деталей;
  • устойчивостью к высокой температуре рабочей среды;
  • экономичностью. Принято считать, что именно эти устройства представляются оптимальным выбором, если исходить из пресловутого соотношения стоимости и качества приобретаемого продукта.

Смеситель для душевой кабины

Конструкционно модели такие же как и для раковины, и ванны (двухвентильные, однорычажные). Ответ на вопрос, какие бывают смесители для ванной, монтируемые в душевую кабину, простой – без излива.

Существует модель настенная, встраиваемая. В комплект к настенной модели входит стойка для душа. С ее помощью регулируется высота лейки. Конструкция дорогой кабины оснащена встраиваемым краном. Все делали, спрятаны в стену за декоративной панелью, видно только панель управления. Состоит конструкция из элементов, собранных в 2 узла:

  • узел смешивания потоков разной температуры, где регулируется ее показатель и проводится подача жидкости;
  • узел перераспределения, где принимается вода, подготовленная к подаче (смешанная) и ей задается траектория движения.

Выбор смесителя для кабины по режимам работы

Потребителем выбирается смеситель по количеству режимов с учетом своих финансовых возможностей и желанием иметь определенные дополнительные функции:

Один режим – это рабочее положение душа или ручной лейки.

Две опции – проводится перераспределение потока с душа сверху на ручную лейку.

Три опции – задействуется в работе душ вверху, ручная лейка и душ тропиков. Любимая опция этой модели – гидромассаж отдела поясницы.

Подводим итоги

Несмотря на многообразие водопроводных кранов, определив дизайн помещения, способ монтажа, собственные предпочтения и материальную подготовленность, выбрать кран несложно

При покупке следует обращать внимание на такие параметры:

  • Вид монтажа, тип самого смесителя.
  • Материалы изготовления, качество фурнитуры (стоит помнить, что легкий кран – это проблемный кран).
  • Наличие запасных частей к выбранному смесителю на рынке.

Также при выборе крана нужно учитывать его назначение: для кухонного пользования или для раковины в ванной никаких дополнений не требуется

А вот при покупке смесителя в ванну нужно обращать внимание и на душевую систему

Рассматривая виды водопроводных кранов, следует учитывать, что на цену влияют не только качественные составляющие, материал изготовления, страна-производитель, но и внешний вид. Так, действительно качественный, но менее вычурный немецкий смеситель может стоить дешевле, чем красивый китайский кран из нержавейки. Очень много кухонных кранов набиты различными дополнениями к конструкции в виде аэраторов, защитных покрытий, насадок на кран. Подумайте, насколько вам это необходимо. Резоннее приобрести более качественную модель из хороших материалов. Выбирая смеситель, нужно руководствоваться частотой его использования. Сейчас достаточно производителей, предоставляющих гарантию на свои изделия от 3 до 15 лет. Это показатель качества и уверенности в продукции.
