Как правильно сделать абиссинский колодец: подбор насоса и обустройство своими руками

Варианты сооружения

Шнековая установка

Чтобы работа шла, как по маслу, нужно выбрать способ монтажа. Их 3.

  • Способ № 1 «Забивание штангой». Роль штанги играет прут из металла. Им наносятся удары по наконечнику.

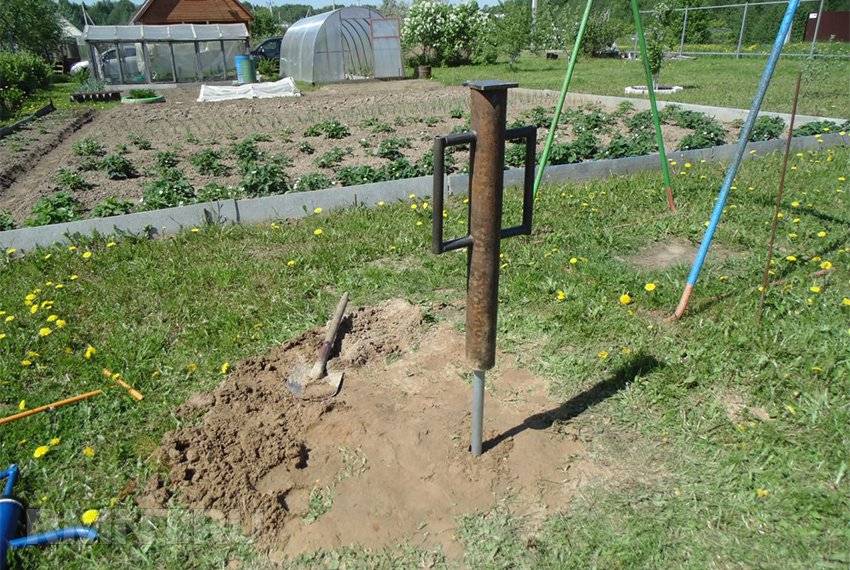

  • Способ № 2 «Забивание бабкой». Роль «бабки» исполняет тяжёлый груз с отверстием внутри. Им наносятся удары по обжимной муфте, которая фиксируется клиньями на трубе.
  • Способ № 3 «Шнековое бурение». Оптимальный вариант. Используется компактная буровая установка.

Если предпочли третьему варианту первый или второй способ, следует крайне аккуратно забивать иглу, поскольку она может напороться на камень и разрушиться.

Как сделать абиссинский колодец из пластиковых труб своими руками – разбираемся вместе

Забивной колодец – это ручным способом выкопанная гидротехническая конструкция, обеспечивающая добычу почвенных вод и подачу их на поверхность.

Данное строение собой представляет вертикальную углубленную шахту со стенками.

Итак, вы радостный хозяин дома за городом с большим участком. Это все прекрасно. Но самое основное – обнаружить на участке источник с пресной водой. Сможет помочь в этом забивной колодец. Его достаточно просто сделать без посторонней помощи (читайте детально про технологию). При этом скважина с пресной водой способна выкачивать до 3 кубов воды в час.

Рассмотрим, как оборудовать колодец из труб.

Устройство питьевого резервуара

Абиссинская конструкция собой представляет скважину из труб сделанных из металла. Эти трубы объединяют сантехническим льном или муфтами герметизированными силиконом. Дальше в шахту колодца устанавливается нанос, который выполняет разрежение и откачивает воду.

Этот колодец можно выстроить собственными руками и при этом не применять особенную технику. Такой пригодной для питья резервуар можно выполнить в гараже, в помещении подвала, на закрытой террасе а также в собственной кухонной комнате.

Конструкция колодца

В конструкцию входят такие элементы:

  1. Металлические трубы в 3 метра длиной для установки ключевой магистрали.
  2. Муфты из силикона для герметизации швов и уплотнительные резинки.
  3. Фильтр, который монтируется перед наконечником снизу.
  4. Наконечник из стали.
  5. Нанос.

Колодец из пластика

Сегодняшний мир дает возможность применять трубы для забивного колодца по абсолютно передовым технологиям.

Есть:

  • Забивной колодец из пнд трубы, полимерные, Трубы ПВХ, которыми пользуются в установке ключевой магистрали.
  • Армированные и полипропиленовые применяют для фильтра-наконечника.

Забивной колодец из труб из пластика считается оптимальным решением проблемы с загрязнениями воды для питья. Обычные бетонные резервуары могут загрязняться водами на поверхности, которые просачюются через соединения. Пластиковый бесшовный резервуар решает данную проблематику.

Инструкция изготовления пластикового колодца

Абиссинский колодец собственными руками из труб из пластика выстраивается относительно просто:

  1. В первую очередь необходимо выбрать двухслойную трубу диаметр который должен составлять 40 см. Собственно такой продукт приспособлено для установки в почву.
  2. Дальше необходимо определить место на участке с ключом воды для питья.
  3. Выкапываем яму. Выкапываем яму вглубь на 2 метра. Дальше начинает развиваться отверстие круглой формы. Копаем до того момента, пока не дойдем до воды.
  4. Когда возникнет вода, начнем установку пластиковой цельнотянутой трубы.
  5. На высоте 50 см необходимо высверлить много дырок.
  6. Просветы оборачиваем нетканым материалом двойным слоем.
  7. Закрепляем фильтр на пластиковую проволоку. Данная оболочка дает возможность пропускать воду и удерживать песок.
  8. Дальше готовую трубу из пластика опускаем в шахту колодца до самого дня.
  9. Труба сыпется песком. Приблизительно на высоте 1 метр трубу необходимо утеплять пенополистиролом.
  10. В конце в шахту опускается насос погружной и начинается раскачка.

Совет: для увеличения качества воды можно загрузить в просвет трубы шунгит и кварцевой песок маленьким слоем. Это выполняется по окончанию раскачки колодца.

Если применять для обустройства питьевого резервуара особые трубы из пластика, то вы намного облегчите собственную работу по их процессу установки и сделаете лучше качество воды для питья. При этом пластиковый резервуар гарантирует самую большую защиту от грязи воды без добавочных вариантов герметизации.

Будем надеятся, что материал был вам полезен. Станем благодарны, если поделитесь им в соцсетях.

Как сделать абиссинский колодец из пластиковых труб своими руками – разбираемся вместе Забивной колодец – это ручным способом выкопанная гидротехническая конструкция, обеспечивающая добычу почвенных вод и подачу их на поверхность. Данное строение собой представляет вертикальную…

Технология забивки скважины иглы

Работы по обустройство абиссинской скважины начинаются с поиска места бурения.

Забивать иглу нельзя на склонах и уклонной местности, так как при заборе грунтовых вод резко увеличивается опасность их оползней. Также необходимо выдерживать расстояние как минимум в 15 метров от источников загрязнения — компостных и сточных ям, септиков, туалетов и т. д.

Далее место забивки размечается и производится развертывания треноги с бабкой. Облегчить начальную стадию забивки можно с помощью ручного бура, разработав скважину максимально возможной глубины. Далее в полость вставляется первая секция колонны (с установленным на нее наконечником), проверяется ее вертикальность и начинается забивка — натягивается трос удерживающий бабку, снаряд поднимается и с верхней точки опускается на трубу, которая погружается в землю от веса падающего снаряда.

Разновидность бабки для забивки обсадной трубы

После забивки первой секции на трубе фиксируется соединительная муфта, в нее вкручивается следующая секция и забивка повторяется

В процессе погружения важно постоянно контролировать вертикальность вхождения колонны с помощью уровня, при малейших отклонениях необходимо ставить распорки и пытаться выпрямить магистраль

Вы можете столкнутся с тем, что на разных этапах забивки колонна будет погружаться с разной скоростью. Это обуславливается тем, что она проходит разные по плотности слои почвы. Для смягчения хода можно поливать водой почву вокруг труб.

Схема подключения АК

После того, как в скважине появится вода (проверить это можно с помощью опущенной на шнуре внутрь колонны планки, обмотанной бумагой), необходимо промыть фильтр магистрали сильной струей воды, чтобы из перфораций удалилась забившаяся земля. Не пугайтесь, если из абиссинской скважины в первое время будет поступать мутная вода — это возможно в течении перв ых суток по завершению ее монтажа.

Поверхностный насос можно установить в любом удобном месте неподалеку от скважины, однако учитывайте что с помощью насоса выкачивать воду можно только в теплое время года, так как данная техника не подлежит эксплуатации при минусовых температурах. Если вы планируете эксплуатировать скважину и в зимнее время, то рационально установить не нее механическую помпу (ручной поршневой насос), которую можно купить за 4000—6000 рублей.

Главная страница» Скважины

Абиссинский колодец своими руками позволяет добывать воду из ближайшего к поверхности грунтового слоя – песчаного. Проходящая через пористую структуру вода в большинстве случаев обладает достаточно высоким качеством (этот параметр обязательно проверяется лабораторно), поэтому нет необходимости бурить глубже и, соответственно, платить больше.

Перед бурением поинтересоваться качеством воды можно у соседей, а после обустройства скважины лабораторно определяется пригодность ее для питья и приготовления пищи. В то же время абиссинский колодец (скважина-игла) имеет конструктивные отличия и определенные преимущества при сравнении с классической скважиной, которую в соответствии с ее глубиной (до песчаного слоя) называют скважиной на песок.

Чтобы определить, что вам больше подходит, абиссинский колодец или скважина на песок, обратите внимание на следующее:

Одним из основных отличий следует считать размер скважины.

Диаметр обсадной трубы абиссинского колодца намного меньше – чаще всего 1 дюйм. Благодаря этому его также называют скважиной иглой.Отличается и принцип откачки воды– в «иглу» жидкость поступает по принципу всасывания и часто находится под давлением. В то же время в скважину большого диаметра вода поступает по принципу прибывания.

Основные технические характеристики абиссинского колодца:

  • глубина скважиныобычно не более 8-10 метров, хотя в определенных случаях она может достигать и 12-20 метров. Но если уровень воды в ней располагается ниже 8-9 метров, возникнут проблемы с подачей воды с помощью поверхностного насоса,производительность– 0,5-3 м3/час.

Описание конструкции колодца

Конструктивные особенности абиссинской скважины:

  • заглубленная в грунт труба малого сечения;
  • фильтр на конце трубы, заглубленной в грунт;
  • верхний конец трубки выступает над землей;
  • верхушка трубы оснащена насосом, насосной станцией.

При включении насоса, вода поступает из пласта в трубу, фильтр отсеивает механические частицы, струя поступает вверх и по трубам снабжения поступает в дом.

Как определить глубину залегания воды

Перед началом работы по обустройству абиссинской скважины, нужно найти место для бурения, определить тип грунта. Для «иглы» подходят только два вида грунта:

  1. Сыпучие. Почва наполнена большим количеством песка. Выкопанная ямка быстро осыпается. Плюс – легко пройдет игла, минус – скопление избытка влаги опасно, грунт поплывет.
  2. Пластичные. Содержат мягкую глину, песок. Стенки выкопанной ямки долгое время сохраняют эластичность. Плюс – наконечник иглы быстро пройдет все слои. Минус – на глубине более 15 м могут встречаться валуны.

Скальные, каменистые, тяжелые глинистые грунты плохо подходят для обустройства абиссинской скважины

Для сооружения «иглы» не подходит ряд зон на участке:

  • обрывы;
  • овраги;
  • склоны крутых и засоренных холмов;
  • рядом с источниками загрязнения грунта.

Чтобы не получить зараженную воду из скважины, ее бурят на расстоянии до 15 м от сливных ям, скотных дворов, птичников, зон с компостными ямами и пр.

Есть несколько методов определения глубины залегания зеркала воды, самые простые варианты следующие:

  1. Взять карту района и посмотреть глубину расположения водоносного слоя. Карты выложены в сети, смотрят актуальные данные за 1-2 последних года.
  2. Спросить соседей, попросить осмотреть их колодцы. Оценивают не только весенне-осенний уровень, но и летний, когда вода уходит.
  3. Если водоносный слой залегает на глубине до 3 м, его обходят. Бурить нужно глубже, поскольку верхний слой собирает талые воды, дожди и прочую загрязненную влагу.

К народным способам относят «лозоходство», к профессиональным – проверку грунта специалистами. Второй способ намного точнее первого и дает более конкретные результаты.

Принципы работы абиссинской скважины

В 60-е гг. XIX в. во время войны в Абиссинии (Эфиопии) американский инженер Нортон предложил английской армии примитивную конструкцию, получившую название «абиссинский колодец». Устройство не требовало много времени для установки, так же быстро демонтировалось и переносилось в другое место, но вода в пустыне добывалась. Для подъема использовался ручной насос, сейчас преимущественно ставят электрические.

Это не колодец в классическом понимании, а погруженный в землю ствол из труб с фильтром и наконечником. Первый элемент служит для очистки воды от грубых частиц, сейчас его усовершенствуют, чтобы не пропускал и мелкие фракции песка. Наконечник длинный, постепенно сужается к концу, сам ствол вместе с ним – своеобразная игла для скважины – подходящая форма для забивания в землю.

Чтобы понять, что такое абиссинский колодец, нужно представить способ его изготовления. Классический метод – забивание, он наиболее часто применяется самостоятельными мастерами. Можно привлечь ручную или механическую буровую установку, но это специальная техника, которую придется арендовать или нанимать, что увеличит бюджет. Трубы забивают, пока наконечник не проникнет в водоносный горизонт.

Необходимо понимать, что такое абиссинская скважина, чтобы не ожидать от нее слишком многого. Скважина-игла вскрывает самые близкие водоносные слои, вода техническая, для потребления людьми без доочистки не используется. Ею поливают участок, используют для строительства, водоснабжения бани и других хозяйственных потребностей.

Когда дачники слышат про абиссинский колодец, что это такое, знают не все. После знакомства с устройством часто принимают решение соорудить его. Как вариант водоснабжения, когда участок только обустраивается, он вполне приемлем.

Смотрите видео об особенностях устройства абиссинского колодца и его отличиях от обычной скважины:

Как изготовить фильтр на ПНД трубе для абиссинского колодца

Заранее, до бурения, следует подготовить фильтр на ПНД трубе. Сначала размечаем участок фильтрования, обычно длиной порядка  1 метра. С торца трубы оставляем 20-30 см без отверстий – это будет отстойник для мути, попавшей в абиссинский колодец через сетку. Далее в трубе насверливаются отверстия диаметром около 10 мм в шахматном порядке. Заусенцы вокруг отверстия зачищаются, из трубы следует вытрясти мелкие остатки. После этого можно запаять торец трубы, для этого подойдет пластиковая или стальная заглушка (можно в виде иглы, для легкости прохождения), которая вплавляется строительным феном.

Следующий этап – подмотка под фильтр. Подмотка выполняется либо леской (рыболовной или для триммера) толщиной 2-3 мм, либо полипропиленовым шпагатом. В этом случае выбор неважен, т.к. функция подмотки – обеспечить зазор между ПНД трубой и фильтрующей сеткой. Без такого зазора дебит скважины упадет в несколько раз, т.к. вода будет поступать не по всей поверхности сетки, а только над  каждым отверстием.

Шпагат легко зафиксировать изолентой. Если даже изолента когда-нибудь расползется в водной среде, подмотка все равно будет поджата сеткой и никуда не денется. Подмотка выполняется с шагом примерно в 2 см, более мелкую леску наматывают чаще. Брать подмотку толщиной менее 1 мм нецелесообразно, т.к. она не будет работать как должна.

После завершения подмотки остается один шаг – крепление сетки.

Здесь мы не ограничены выбором материала – сетка может быть как латунной, так и из нержавейки, или даже синтетической – такие сетки для скважин дешевле, а в нашем случае прочность на разрыв неважна, т.к. скважина не забивается, а вставляется в готовое отверстие

Отсутствие ударных нагрузок снижает и требования к креплению сетки – важно, чтобы крепление было коррозийно устойчивым и надежно фиксировало сетку на трубе. Нам подойдет нержавеющая или медная (для латунной сетки) проволока, или крепежные пластиковых хомуты

Работать с хомутами легче, а крепление получается очень надежным и долговечным. Хомуты располагаем с шагом 3-5 см, чтобы они не закрывали отверстия для воды, ближе к краю – чаще.

Фильтрующую сетку нужно выбирать таким образом, чтобы через нее проходило 30-50 % водоносного песка, а более крупные фракции оставались вокруг фильтрующей сетки и образовали естественный фильтр.

На фото при изготовлении фильтра мы использовали латунную сетку галунного плетения.

Монтаж колодца

Помимо донного фильтра нужна также нержавеющая труба, которая порезана на отрезки по 1,5 метра. Слишком большую длину брать не нужно, будет неудобно забивать. На концах отрезков нарезают сантехническую резьбу длиною около 20 мм и покупают нужное количество сгонных муфт.

Чтобы облегчить работу, рекомендуется пробурить садовым буром лунку глубиной около полутора метров. В нее вставляют «копье», скрученное с трубой сгонной муфтой. Соединение герметизируется паклей и силиконом.

На свободную резьбу трубы надевается «бабка» — 30-ти сантиметровый отрезок трубы большего диаметра, в торец которой вварена сгонная муфта, а по длине просверлены 4 отверстия с приваренными гайками М10. «Бабку» накручивают на резьбу трубы, затягивают болты в гайках и нагружают дополнительным весом около 30 килограммов. Четкими, но не слишком сильными ударами кувалды труба погружается в грунт, затем «бабку» снимают, накручивают следующую трубу и снова забивают. Нужно постоянно следить за отдачей от трубы, она должна быть мягкой, упругой. Если появляется сильная отдача, труба звенит и не погружается при ударе, значит на пути появился камень или иное непроходимое препятствие. В таком случае трубу вынимают из скважины и устанавливают в другом месте.

Начиная с четвертой наращенной трубы, внутрь нее заливают воду. Если при ударе вода резко ушла — значит достигнут водоносный горизонт. Трубу забивают еще на 70–100 см, после чего можно считать монтаж колодца оконченным. После забивки трубы на нее накручивают обратный клапан и посредством ПНД-трубы соединяют с насосом.

рмнт.ру

Из чего состоит конструкция. Правила бурения источника

В комплект для абиссинского колодца входят:

  • закаленный стальной наконечник;
  • клапан, принимающий жидкость;
  • фильтр для абиссинского колодца;
  • сборная труба или магистраль;
  • муфты, соединители, фитинги и герметики;
  • насос, для ручной откачки воды.

Принцип бурения довольно элементарен и представляет собой прокалывание иглы трубой небольшого диаметра с острым и прочным наконечником. Благодаря заостренному наконечнику создается скважина игла.

Пробивается отверстие для создания скважины при помощи обыкновенного садового бура. Затем на него наращиваются металлические конструкции, которые соединяются при помощи муфт и уплотнителей до нужной длины. Когда на инструменте появился влажный песок, продолжать обустройство бессмысленно.

После окончания бурения приступаем к обустройству колодца. Для этого переходим к забиванию металлических труб в отверстие. По мере необходимости соединяем конструкцию используя фитинги и герметик, который уплотнит крепежи. Устанавливаем тяжелые блины на конструкцию и закрепляем их. При каждом ударе по трубе груз помогает ее протолкнуть в грунт на несколько сантиметров. Проверяем работоспособность подготовленной скважины: наливаем в трубу воду и, если она исчезла, значит процесс проталкивания трубы можно остановить.

Далее занимаемся установкой обратного клапана, а следом подключаем насос. На проведение водопровода от колодца к дому не обойтись без пластиковых труб: они надежны и просты в монтаже, если все соединения выполнены верно и герметично. В подготовленную насосную подстанцию заливаем воду и подсоединяем выходной шланг, после чего аппаратуру подключаем к сети. Проще проводить обустройство колодца используя видео методику.

Потом специалисты рекомендуют убедиться в качестве и пригодности для питья жидкости, сделав анализ в специальных лабораториях или вскипятив ее. Где обустроен источник водозабора не должно находиться хозяйственных построек, сточных канав и канализации. Обязательно оборудуйте колодец бетонной площадкой, которая обеспечит стекание выпавших осадков.

Технология создания скважины

Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой.

Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.

Забивать скважину-иглу можно несколькими способами:

  1. При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
  2. Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
  3. Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее. Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.

Бурение

Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.

Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:

  • рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
  • рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.

Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.

Забивка бабкой с подбабком

Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.

Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.

Забивка бабкой с заглушкой

Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.

Забивка штангой

Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.

Технология создания скважины

Абиссинский колодец обустраивают двумя способами: забивкой или бурением скважины. Для осуществления первого метода применяют так называемую забивную бабу, а в процессе работы в трубу периодически льют воду. В тот момент, когда вода резко уйдёт в грунт, трубу вкапывают ещё на 50 см, а затем монтируют насос. Забивной способ хорош в том случае, когда вы создаёте колодец самостоятельно, но метод этот не лишён недостатков. Во-первых, если на пути трубы попадётся валун, игла может полностью испортиться. Во-вторых, при забивании колодца можно пропустить водоносный слой.

Второй способ, предполагающий бурение скважины, требует помощи мастеров и привлечения специального оборудования, зато при осуществлении этого метода вы гарантировано найдёте воду в колодце.

Забивать скважину-иглу можно несколькими способами:

  1. При помощи скользящей бабки и подбабка – специальной детали, которая плотно охватывает трубу и не соскальзывает вниз. В процессе забивания иглы рабочий поднимает бабку и с силой опускает её вниз, на подбабок. Деталь постепенно перемещают вверх по трубе и работают таким же способом до тех пор, пока не будет найден водоносный слой.
  2. Второй метод создания абиссинского колодца – забивка торцевой бабкой с заглушкой. В подобном случае удар приходится на верхнюю часть трубы, заглушка же устанавливается на торце для того, чтобы обезопасить резьбу от повреждения. Этот способ хорош тем, что позволяет использовать максимальную силу удара.
  3. Забивать скважину можно и при помощи штанги. В этом случае нет опасности согнуть трубу, а сам процесс происходит легче и быстрее. Забивную штангу можно сделать из шестигранника или круглого прута. Отдельные части прутков скручивают между собой с помощью резьбового соединения. Чтобы после окончания работы штангу можно было извлечь из земли, длина её должна быть большей, чем глубина залегания водоносного слоя.

Бурение

Этот способ используется часто для прохождения грунта до плывуна, как называют насыщенный водой песчаный слой, который из-за своей рыхлости может осыпаться сразу после продвижения в нем бура. Чтобы избежать этого, бурение скважины совмещают с погружением обсадной трубы.

Буры для производства абассинской скважины иглы можно сварить в домашней мастерской. Оптимально использовать две модификации:

  • рамочный бур, представляющий собой П-образную конструкцию, и использующийся для прохождения плотного глинистого слоя,
  • рамочный бур с цилиндром, который установлен внутри рамки и служит для сбора и последующей эвакуации грунта из канала.

Технология бурения достаточно проста – прохождение слоев грунта осуществляется последовательно, с постепенным наращиванием рабочей части штангами. На этапе бурения буром с цилиндром лучше использовать лебедку (покупную или собранную самостоятельно из стартера и троса, оснащенных ограничительными шайбами и установленных на подставку). Такое приспособление позволит легко извлекать из канала бур, штанги и скопившийся в цилиндре грунт, которые в сумме дают немалый вес.

Забивка бабкой с подбабком

Подбабком называют конусообразный элемент, закрепленный на штанге с помощью упорной шайбы. Несложная конструкция позволяет достичь максимальной эффективности.

Скользящая по штанге бабка, падая после подъема, отдает подбабку энергию, благодаря чему штанга входит в грунт. Для того чтобы избежать разрушений, конус подбабка должен быть изготовлен из более прочного материала, чем бабка. Упорная шайба не дает конусу слететь со штанги даже при очень сильных ударах. Напротив, в это время он «садится» еще прочнее.

Забивка бабкой с заглушкой

Для реализации этого способа используют не скользящую по штанге, а торцевую бабку. Для защиты резьбы штанги в верхней части устанавливается заглушка. Рекомендуется использовать бабки от 30 кг и более.

Забивка штангой

Оборудование для забивки штангой – шестигранные пруты, диаметр которых позволяет поместить их в колонну. Каждый из них снабжается резьбой для наращивания длины (внутренней с одной стороны и наружной с другой). Для надежности крепления длина участков с резьбой должна быть не менее 2 см. Процесс забивания обсадной трубы, погруженной в пробуренную скважину, заключается в бросании прута в полость штанги.

Как правильно выбрать место?

Данный тип колодца опасен тем, что вода может загрязняться сточными поступлениями. Поэтому выбирать под скважину место надо как можно дальше от любых зон, где в изобилии имеются стоки. От септика расстояние должно быть не менее 20 метров. Это при мелкозернистой почве, которая отлично очищает воду. Если же почва крупнозернистая, расстояние увеличивается еще в 2 раза.

Если встал вопрос, как сделать абиссинский колодец своими руками, чтобы вода в нем была чистой и безопасной, надо знать, что глубину колодца следует иметь не менее 4 метров. Если вода пошла раньше, это значит, что это почвенные воды, в которых содержится много опасных примесей.

Особенности

Какое оборудование для обустройства скважины на воду может потребоваться хорошо знают специалисты компаний, занимающиеся бурением. Если решено проводить эти работы самостоятельно, то стоит изучить особенности обустройства скважины подробнее. Работы обычно включают разработку шахты и установку в нее специального оборудования. Для скважины под воду обязательно требуются:

  • кессон;
  • насос;
  • автономный источник питания;
  • оголовок.

Обустройство водозаборной скважины должно обеспечить:

  • чистоту воды;
  • защиту от замерзания;
  • условия для подключения обслуживающего оборудования.

Сооруженное помещение около скважины считается удобнее, так как облегчает установку насосного оборудования, а также его монтаж. На стадии обустройства в скважину вводится водопроводная труба, а также подается электрическое питание для насоса.

В качестве дополнительного оборудования рассматриваются:

  • фильтры для очистки воды;
  • манометры;
  • реле для насоса;
  • автоматика для управления.

Земляные работы также имеют свои особенности, так как при учете некоторых нюансов можно существенно сэкономить на покупке труб. К примеру, если месторасположение для скважины будет выбрано вблизи дома, то уменьшится не только объем требуемых труб, но и объем земляных работ.

Если подробнее рассмотреть особенности бурения, то способы и механические устройства для этого будут применяться разные. Например, скважину для личных нужд удобнее организовать ручным буром. Нередко в хозяйствах применяются специальные ударные устройства или электрические инструменты. Выбрать просто так тот или иной инструмент нельзя.

Конкретно взятое оборудование подходит для особенностей грунта. Проводить работы ручным буром наиболее трудоемко, но при определенных условиях владельцу частного дома может быть доступно бурение скважины до 15 м глубиной. Есть ли необходимость в скважине такой глубины, поможет разобраться схема.
