Балансировочный клапан для системы отопления: что это такое и в каких случаях он необходим

Зачем нужны балансировочные вентили

Сразу оговоримся, что далеко не каждая система требует балансировки как таковой. Например, 2—3 коротких тупиковых ветви с 2 батареями на каждой способны сразу включиться в нормальный рабочий режим при условии, что верно подобраны диаметры труб, а расстояния между приборами небольшие. Теперь давайте разберем 2 ситуации:

  1. К котлу подключены 2—4 ветви отопления неравной длины с числом радиаторов от 4 до 10.
  2. Тот же расклад, но с батареями, оснащенными термостатическими вентилями (описаны в другой публикации).

Пример тупиковой схемы с плечами неравной длины и нагрузки. На последнем радиаторе короткой ветви тоже нужен балансовый вентиль

Поскольку основная масса воды всегда течет по пути наименьшего гидравлического сопротивления, в ситуации №1 большее количество тепла получат первые отопительные приборы, расположенные близко к котлу. Если поступление теплоносителя к этим радиаторам не ограничить, то последние батареи в цепочке нагреются гораздо слабее, разница температур между ними может составить 10 °С и более.

Таким же образом регулируется подача теплоносителя в системах с пятью и более тупиковыми ветвями. На врезках, приближенных к теплогенератору, устанавливаются ручные балансировочные краны, предназначенные для трубопроводов. Частично перекрывая проход воде, они направляют основной поток дальше по магистрали.

Ситуация №2 сложнее. Установка радиаторных термостатов с головками позволяет менять расход теплоносителя в автоматическом режиме по мере необходимости. Но представьте, что в ближней к котлу комнате распахнулось окно, температура воздуха упала, а терморегулятор полностью открылся. Тогда в последнем помещении тоже станет холоднее, ведь ему не хватит тепла, отнятого первой батареей.

Задача вентилей – ограничить расход теплоносителя на стояки (или горизонтальные ветви)

На длинных ветвях с большим числом отопительных приборов, оборудованных термоголовками, клапаны балансировочные совмещаются с автоматическими регуляторами перепада давления, как это сделано выше на схеме.

Регуляторы, связанные капиллярными трубками с балансовыми кранами, реагируют на уменьшение/увеличение расхода воды и поддерживают давление в обратке на одном уровне. Тогда всем потребителям хватает теплоносителя, несмотря на срабатывание термоклапанов. О пользе таких регулировочных кранов подробно рассказывается в видео:

Принцип работы балансировочного клапана

Чтобы понять, как действует данное устройство, вкратце разберем принцип балансировки систем отопления. Представьте себе тупиковую ветвь системы с несколькими радиаторами – потребителями тепловой энергии. По трубе к ним следует подать такое количество нагретого до расчетной температуры теплоносителя, чтобы хватало на все обогреваемые помещения. Этот расход нам известен из расчета.

Когда батареи не оснащены термостатическими клапанами и расход теплоносителя для каждого из них является постоянным, то для гидравлической настройки используется ручной балансировочный клапан. Он устанавливается на обратном трубопроводе в месте врезки его в общую магистраль. Как это правильно делается, показано на схеме:

Затем проводятся измерения, как было рассказано в предыдущем разделе, и вентиль выставляется на необходимое число оборотов. Таким образом, требуемый постоянный расход теплоносителя в регулируемой ветви обеспечен. Но что делать, когда величина расхода постоянно меняется? Эта ситуация возможна в том случае, когда на батареях стоят термостатические регуляторы, управляющие интенсивностью нагрева комнаты. Они создают на пути жидкости препятствие, уменьшая ее проток. Тогда и в общем обратном трубопроводе расход будет все время меняться.

Установка ручного балансировочного крана, обеспечивающего фиксированное количество теплоносителя, даст эффект, когда число радиаторов невелико (до 5 шт.). Ограничив пределы регулирования термостатов, схему еще можно настроить. Если же батарей больше 5, то они пойдут вразнос. Перекрывание потока воды термостатом первого радиатора приведет к его увеличению на втором. Клапан на нем тоже станет закрываться, расход пойдет на третий и так далее. В результате такой работы одни батареи будут перегреваться, другие – недогреваться, словом, полная разбалансировка всей ветки.

На ветки или стояки с большим числом отопительных приборов для четкой работы системы нужно ставить автоматические балансировочные клапаны. Как это следует делать, показано на схемах:

Принцип действия тут следующий. Выполняется настройка балансового вентиля на максимальный расчетный расход теплоносителя. В процессе работы, когда термостат любого радиатора станет уменьшать потребление горячей воды, то давление на участке начнет расти.

Посредством капиллярной трубки об этом «узнает» автоматический регулятор перепада давления. Он быстро скорректирует расход теплоносителя, и тогда остальные термостаты не успеют сработать на перекрывание, система останется гидравлически сбалансированной.

Это интересно: Устройство и правила установки отсечного клапана

Назначение и функции

Многих людей напрямую интересует, для чего собственно нужен этот кран или клапан. Какие функции он выполняет?

Ответить на этот вопрос можно, только предварительно рассмотрев условия в системах отопления.

Стандартная система отопления постоянно гоняет по своим трубам носитель от одного узла к другому. Основной обогрев осуществляется за счет подачи носителя в радиаторы или другие подобные системы. Радиатор, при наличии достаточного количества жидкости внутри и нормальной температуры, отдает тепло в помещение с большой эффективностью.

Однако так действует система трубопроводов в условиях приближенных к идеальным. К сожалению, идеальные условия часто бывает недостижимыми или частично достижимыми.

В трубопроводе с постоянно прогреваемой водой может измениться уровень давления, температура носителя. Это приводит к неравномерному распределению потока по трубам. Чего, конечно же, хотелось бы избежать.

Одни трубы в итоге получают больше тепла, другие – меньше. Для системы отопления такой вариант развития событий – наихудший. Вот для чего используется балансировочный клапан или кран.


Балансировочный клапан для системы отопления

Его задача – автоматический контроль уровня давления и прогрева носителя, а также регулировка его подачи в случае изменения вышеописанных параметров.

Кран легко настраивать, он работает за счет простой пружины и нескольких дополнительных элементов. При этом балансировочный вентиль выполняет поистине титаническую работу, отсекая на логические части отдельные ветки системы и контролируя состояние в них.

На крупных трубопроводах один кран не решит проблему, придется ставить их в большем количестве. Но поверьте – оно того стоит.

На рынке представлено масса такой продукции от разных производителей. Самые популярные марки – Штремакс, Cimberio, Stad и другие. Именно они надежно удерживают свои позиции на рынке уже многие годы.

Общий принцип действия и конструкция

Стандартный балансировочный клапан сильно похож на трубопроводный кран, только в нем есть несколько отличий.

Это тоже фитинг, но фитинг предназначенный не для полного перекрытия системы (хотя некоторые модели Штремакс, Cimberio, Stad могут заниматься и такими вещами в нагрузку к стандартной балансировке) а для ее регуляции.


Конструкция клапана

Основа балансировочных вентилей – специальная пружина, которая настраивается за счет вращения двух ручек. Ручки влияют на ее жесткость. Чем жестче пружина, тем больше давления она может выдержать.

Все механизмы уплотнены резиновыми прокладками. Возле пружины оборудован картридж упрощающий работу клапана. Закрытие потока осуществляется за счет движения золотника к седелкам фитинга. Золотник, чаще всего, тоже контролируется за счет действия пружины.

В продвинутых моделях типа Штремакс, Cimberio и Stad можно задать граничные условия для клапана, при которых он полностью закроет или откроет подачу.

Использование расходометров

Иногда клапана оборудуют расходометром. Пользование расходометром дает нам несколько преимуществ, в том числе возможность:

  • следить за потоком;
  • тонкой настройки;
  • автоматизации процесса регуляции.

В то же время клапана с расходометром стоят довольно дорого, и могут обойтись вам, по меньшей мере в несколько раз дороже обычных.

Как правило, если устройство оборудовано расходометром, то оно относится к высшему классу фитингов, следовательно, на него также будут ставить автоматику.

Существуют и продвинутые клапана, работающие полностью за счет электронных деталей, способные к самостоятельному оцениванию ситуации, оборудованные датчиками и управляемые с единого центра. В гражданском строительстве такие решения почти не используются в силу дороговизны.

Принцип действия

Балансировочные клапаны предназначены для того, чтобы с их помощью добиться максимальной отдачи всех нагревательных элементов системы, а также в любой момент произвести ее регулировку.

Рекомендуем ознакомиться: Функции трехходового крана под прибор для измерения давления (манометра)

Принцип работы устройства заключается в том, что клапан изменяет проходное сечение с помощью работы деталей.

Когда рукоятку, рассчитанную для регулировки, прокручивают в любую из сторон, крутящий момент передается на гайку и шпиндель. Откручивание заставляет последний элемент подниматься из нижнего положения в верхнее. Находясь внизу, он плотно перекрывает поток, не пропуская теплоноситель по трубам.

Таким образом, когда кран откручивают, золотник пропускает определенное количество энергоносителя, увеличивая проход, когда закручивают, проход сужается, что уменьшает или полностью перекрывает поток. Поворот шпинделя изменяет пропускную способность устройства.

Любая регулировка проходного сечения влечет за собой изменение сопротивления клапана потоку воды или любого другого теплоносителя.

Вода, так же, как и любой другой энергоноситель, всегда идет путем наименьшего сопротивления. В результате дальние отопительные контуры нагреваются недостаточно. Балансировочный клапан создает искусственное сопротивление на пути воды, ускоряя ее подачу в дальние контуры. Таким образом, приспособление обеспечивает рассчитанный перепад давления.

При такой работе основная задача всей конструкции состоит в том, чтобы обеспечить максимальную герметичность. Для этого производители используют несколько вариантов уплотнительных колец:

  • из фторопласта;
  • из плотной резины;
  • из металла.

Для точной настройки нужно изучить технические характеристики, в которых описана работа системы при определенных положениях затвора.

Где и когда устанавливают магистральный кран?

В большинстве частных домов применяются ручные радиаторные вентили. Их вполне хватает для нормальной настройки работы водяного отопления в коттеджах, чья площадь не превышает более 500 м². Установка Установка балансировочных клапанов магистрального типа в системе отопления делается в следующих случаях:

  • в зданиях, где установлена разветвленная отопительная сеть с большим количеством стояков;
  • в многоквартирных домах, которые обогреваются собственной котельной;
  • при обвязке твердотопливного котла с теплоаккумулятором.

Когда есть понятие о назначениях балансировочных вентилей, необходимо разобраться в конкретных местах их установки. Радиаторные вентили необходимо устанавливать на выходе из обогревателя, то есть на обратке, а магистральные – на трубопроводе, который приводит охлажденную воду от потребителей в котельную. В том случае, когда элемент работает в паре с автоматическим регулятором давления, его можно устанавливать, как и в обратном, так и на подающем трубопроводе, в зависимости от того, как спроектирована сама схема.

Примечание: алюминиевые и стальные радиаторы с нижним подключением уже оборудованы балансировочным краном, который встроен в специальную фурнитуру, которая необходима для подключения подводок к таким приборам.

Перечислим моменты, в каких случаях не нужно устанавливать регулирующие клапаны:

  • в тупиковых системах малой протяженности, у которых одинаковые по гидравлике «плечи»;
  • в том случае когда батареи оборудованы термостатическими клапанами с преднастройкой;
  • в системах отопления коллекторного типа.
  • на последнем (тупиковом) радиаторе отопления;

Терморегуляторы с преднастройкой, которые стоят на подаче воды в батарею, выполняют также роль балансового вентиля, поэтому на выходе отопительного прибора необходимо смонтировать отсекающий шаровой кран. Подобная арматура устанавливается на подводках к последнему радиатору в цепочке, так как регулировать его не имеет особого смысла, и он должен быть полностью открыт.

Как настроить баланс радиаторной сети

К каждому вентилю при покупке прилагается инструкция, в которой есть информация о том, как вычислить количество поворотов рукоятки.

С помощью приложенной схемы можно надолго отрегулировать расход энергоносителя, сэкономив на отоплении.

Согласно инструкции, нужно повернуть вентиль до определенного уровня.

Для регулировки клапана существует два способа.

Способ 1

У опытных специалистов существует простой и проверенный способ регулировки системы.

Они делят обороты вентиля на количество радиаторов, располагающихся по всему периметру помещения. Именно данный способ позволяет им безошибочно определять шаг корректировки расхода. Принцип заключается в закрытии всех кранов в обратном порядке – от последнего к первому радиатору.

Для более наглядного примера возьмем следующие характеристики системы.

Тупиковая система имеет 5 батарей, которые оснащаются клапанами ручного образца. Шпиндель в них регулируется на 4,5 оборота. Необходимо поделить 4,5 на 5 (количество радиаторов). В результате получается шаг в 0,9 оборота.

Это означает, что следующие клапаны должны открыться на следующее количество оборотов:

Первый балансировочный клапанна 0,9 оборотов.
Второй балансировочный клапан1,8 оборотов.
Третий балансировочный клапан2.7 оборотов.
Четвертый3,6 оборотов.

Способ 2

Есть еще один, весьма эффективный способ регулировки. Проводится он быстрее, и включает в себя возможность учета отдельных особенностей каждого из радиаторов. Но для проведения такой настройки потребуется специальный термометр контактного типа.

Весь процесс протекает в следующей последовательности:

  1. Открыть все без исключения клапаны и дать системе набрать рабочую температуру в 80 градусов.
  2. Измерить температуру всех батарей при помощи термометра.
  3. Устранить разницу путем закрытия первых и средних кранов. Последние механизмы при этом регулировать не нужно. Как правило, первый вентиль проворачивается максимум на 1,5 оборота, а средние — на 2,5.
  4. Не проводить никакие регулировки в течение 20 минут. После адаптации системы, снова провести замеры.

Основная задача данного метода, как и предыдущего — устранить разницу в температуре, с которой нагреваются все батареи в помещении.

Балансировочный клапан — вид специальных устройств, которые позволяют регулировать систему отопления, обеспечивая ее гидравлическую балансировку. Такая настройка выполняется с целью обеспечения в каждой ветке системы постоянного значения расхода теплоносителя, достаточного для подачи необходимого количества теплоты к каждому подключенному радиатору. Это позволяет устранить ситуацию, когда одни отопительные приборы прогреваются сильнее, а другие — слабее. Установка таких устройств на каждом контуре позволяет снизить уровень затрат на отопления до 30%.

Однако для этого нужно знать, как настроить балансировочный клапан. Только при его правильной настройке достигается такой положительный эффект. Ошибки при регулировке приводят к разбалансировке системы и нарушению нормальной подачи тепла к радиаторам.

Разновидности и схемы установки балансировочных клапанов

Размещение балансировочных кранов во внутридомовой тепловой сети помогает достичь тонкую регулировку температурного режима внутри комнат в зависимости от их назначения – в жилых ее устанавливают выше, а во вспомогательных — ниже. Такой мотиватор увеличивает комфортабельность, как квартиры, так и индивидуального дома.

Схемы установки

Для того чтобы понять принцип действия и правила расположения балансировочного клапана, нужно рассмотреть две стандартные схемы отопления:

  1. От котлоагрегата проходят 4 контура отопления с различной протяженностью и разным числом батарей от 3 до 8.

    Наладка системы с термоголовками

  2. Также схема теплоснабжения только оборудована термостатами.

    Наладка системы без термостатических клапанов

Поскольку теплоноситель всегда проходит по пути с минимальным гидравлическим сопротивлением, в 1-й схеме значительную часть тепловой энергии приобретут первые по ходу движения воды батареи, а расположенные в самом конце подающей линии получат или минимальное количество тепла или не получат его вообще. В практике довольно часто встречается ситуации, когда разность температур между этими точками составляет 10 и более градусов.

С целью обеспечения теплом удаленных радиаторов на подводках к ближайшим приборам нагрева от котлоагрегата монтируются балансировочные клапана. Посредством частичного перекрытия прохода для теплоносителя они уменьшают водяной проток, таким образом, повышая гидравлическое сопротивление вышеуказанного участка. Аналогичным методом подача настраивается и в системах, где присутствует пять и больше тупиковых линий.

Во втором варианте, ситуация гораздо сложней. Установка термостатов на батареях предоставляет возможность автоматически изменять объем воды. На удаленных линиях тепловой сети с большим числом устройств отопления, оборудованных термостатами, балансиры соединяются с автоматическими регуляторами контролирующих перепад давления.

При поддержке капиллярной трубки они подключаются балансиру, тем самым реагируя на уменьшение\увеличение расхода греющей воды в системе и, удерживают в обратной магистрали, заданное давление среды. Следовательно, тепло будет равномерно распределяться по всем комнатам, несмотря на срабатывание термостатов.

Модификации и производители

В торговой сети сегодня достаточно современных балансировочных клапанов, как отечественного, так и зарубежного производства. Последние имеют больше функционала и значительную стоимость. Развитие рынка такого оборудования вызвано требованием ЕС по вопросам внедрения энергоэффективных технологий. К слову будет сказано, но в странах ЕС запрещено запускать в эксплуатацию отопительные системы не оборудованные клапанами данной модификации.

Перечень и цены популярных моделей балансировочных клапанов:

  1. CIM 790, Ду15, производитель Италия Cimberio, защита от давления и гидроударов, 4500 руб.
  2. VIR Ду15-50,устройство из Италии ручной тип, латунное изготовление с предварительной настройкой и последующей фиксацией, 6525 руб.
  3. USV-I Ду 25, производитель Danfoss Дания, с диапазоном рабочих температур от -20 до 120 С, 2768 руб.
  4. Tadano TR100M-1, выпускается в Японии, от 15000 до 100000 руб.
  5. Ду 50-300 мм КБЧ, выпускается в Москве, выполнен из чугуна с температурой рабочей среды до 120 С, от 3460 до 130140 руб.
  6. Herz Штремакс-М Ду20 (3/4″) Ру10, выпускается в Австрии, латунь, температура до 110 С, 2561 руб.

Виды балансировочных клапанов

Установить балансировочный клапан можно на любой система отопления. Но кроме обычной комнатной двутрубчатой, существуют и другие трубопроводы. Для них конструкторы изобрели другие варианты устройства, которые можно классифицировать по разным принципам работы.

По функционированию клапаны разделяют на ручные и автоматические. Такой прибор можно поместить на одном из отрезков батареи, куда можно с легкостью дотянуться. Если человек планирует пользоваться балансирующим клапаном постоянно, то лучше использовать ручной вариант прибора. Он имеет вид насадки на трубу с вентилем, с помощью которого можно контролировать поток горячей воды. Если в комнате достаточно жарко, то достаточно покрутить вентиль, и клапан создаст препятствие внутри трубы. Таким образом, батарея имеет меньше источника нагревания, и постепенно остывает.

Также есть варианты ручных балансиров, которые предназначены сразу для регулировки нескольких радиаторов одновременно. Данный вариант прибора помогает человеку настроить одинаковую температуру воздуха во всех комнатах своей жилплощади.

Автоматический тип балансировочных клапанов осуществляет этот процесс самостоятельно без вмешательства человека. Обычно они устанавливаются парой на один трубопровод, потом выбирается минимальное и максимальное количество теплоты, которое должны выработать батареи (расчет производится профессионалами). И балансирующий клапан регулирует подачу тепла в соответствии с внесенным в устройство графиком.


Рисунок 4: ручные балансирующие клапаны для разных типов батарей

  • По инженерной системе клапаны различаются на комбинированные и конкретные. По названию понятно, что балансировки конкретного типа предназначены для узкого назначения. Один вид клапанов обеспечивают только отопление в помещении, другие – занимаются водоснабжением, а третьи – кондиционированием. Комбинированные же сочетают все три назначения, при этом имея более сложную конструкцию и более высокую стоимость.
  • По способу запирающего механизма внутри трубы выделяют клапаны и шары. Внутри устройства находится деталь, с помощью которой и происходит регулирование потока воды. Чаще всего покупатели предпочитают механизмы с клапанами. По их мнению, они более точные в процессе настроек. А вот шаровые задвижки наоборот – менее точные. Но в случае, если по трубам течет не обычная горячая вода, а вязкое вещество с хорошей теплоотдачей, то второй тип задвижек будет более удачным в использовании.


Рисунок 5: механизм балансира с запирающим клапаном (в разрезе)

По параметру регулировки. Балансирующие клапаны делятся на четыре типа: расходные – подсчитывает расход жидкости в трубах, температурные – следит за установленной температурой, для уравновешивания давления и комбинированные – совмещают в себе все регулировки остальных типов.

Вместе с тем, стоит помнить, что настройка потока горячей воды в теплопроводе – это не единственная переменная в данном процессе. Вместе с уменьшением подачи тепла внутри труб начинает расти давление. Поэтому обычному человеку недостаточно просто выбрать настройки своего балансира. Прежде чем начать им пользоваться, устройство нужно подключить к отопительной системе, а после задать ему стартовые настройки минимального и максимального потока жидкости. Сделать это может только профессионал. После процесса установки обычный пользователь может вводить свои коррективы в работу устройства в пределах установок мастера.


Рисунок 6: параметры регулировки балансиров (1 — расходные с помощью счетчика контролируют количество использованной воды, 2 — регулировка потока воды, 3 — регулировка температуры воздуха, 4 — регулирует давление в трубах, на изобр. находится прибор для проверки)

Принцип работы по стандартной схеме

Начинающие мастера часто интересуются, зачем нужен балансировочный клапан в отопительной системе. Но прежде чем знакомится с функциональными возможностями этого агрегата, необходимо изучить принцип настройки системы. Мастеру достаточно представить тупиковую ветвь с несколькими стандартными батареями, которые выступают в качестве своеобразного источника потребления энергии. К ним поступает определённый объем нагретого теплоносителя.

Стоит отметить, что расчётная температура подбирается исходя из того, чтобы её хватало для обогрева определённого помещения.

Сложности возникают тогда, когда на радиаторы не установлены специальные термостатические вентели. Все дело в том, что любые гидравлические настройки будут осуществляться при помощи ручного балансировочного клапана. Фиксируют эту деталь на обратном трубопроводе. Когда все необходимые расчёты произведены, то вентель устанавливается на определённое количество оборотов. Как показывает практика, в регулируемой ветви всегда наблюдается постоянный расход.

Во время осуществив монтаж позволит сэкономить на радиаторах

Несмотря на это, многие владельцы частных домов задаются вопросом, как правильно отрегулировать клапан, когда расход меняется периодически. Изначально нужно отметить, что такая ситуация наблюдается тогда, когда обычные радиаторы оснащены универсальными термостатическими регуляторами, отвечающими за нагрев помещения. Такие детали могут создавать дополнительное препятствие на пути воды, которое будет влиять на интенсивность потока. При этом показатели расхода будут существенно меняться в обратном трубопроводе.

Своевременный монтаж балансировочных устройств позволит добиться того эффекта, когда не нужно устанавливать слишком много радиаторов (в основном хватает 5 штук). Если мастер решит ограничить пределы регулирования термостата, то ему удастся быстро настроить схему отопления.

Конечно, радиаторов может быть больше пяти, но они обязательно пойдут вразнос. Если перекрыть поток теплоносителя термостата первого радиатора, то мастер столкнётся с увеличением потока на второй батарее. Клапан обязательно закроется, а расход пойдёт на следующий узел. Именно этот принцип работы будет считаться актуальным для всех потребителей тепла. Если мастер не предпримет срочных мер, то одни радиаторы будут очень перегреваться, а другим, наоборот, не будет хватать теплоносителя.

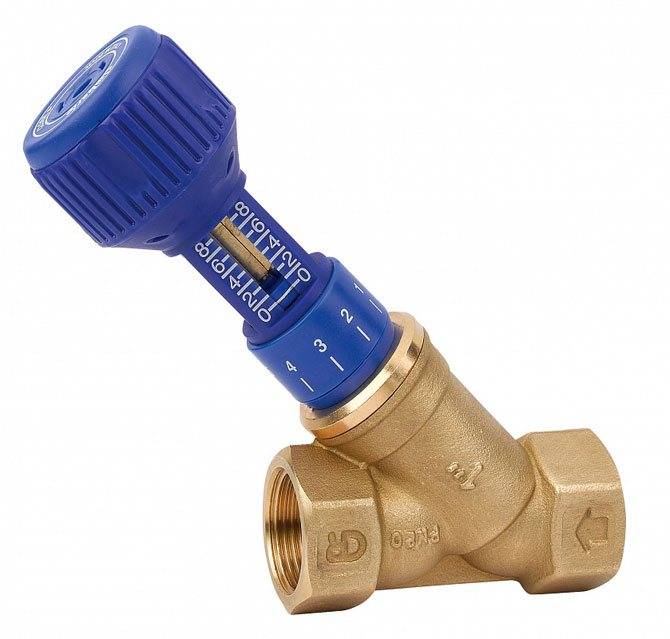

Балансировочный клапан с внутренней резьбой STAD:

Основные характеристики

Кроме регулирования расхода отопления, кран балансировочный имеет еще некоторые устройства и настройки. Например, он может регулировать ступенчатую или плавную настройку расхода, может блокировать предварительные настройки регулировать работу перепускного крана и регулировать работу специального температурного предохранителя.

Клапан балансировочный (независимо от их конструкции) имеют такие характеристики:

  • Рабочая температура может быть от-20 до 120 градусов.
  • Имеет минимальную длину, которая необходима для монтажа.
  • Вся информация считывается напрямую. Не нужно никаких дополнительных приборов.
  • Нет лишнего веса. Это возможно благодаря его компактным размерам.
  • Так как вентиль сделан из прочного материала, он не будет деформироваться.

Как еще применяется балансировочный вентиль?

Кроме регулирования отдельных ветвей и стояков в системе отопления, устройство используется и для других целей. Например, балансовый клапан устанавливают в малый контур циркуляции твердотопливного котла, когда он замкнут на буферную емкость. Смысл заключается в том, чтобы поддерживать температуру воды в контуре не ниже 60 ºС и не ставить для этого смесительный узел. Но в этом случае расход в котловом контуре должен быть выше, чем в отопительном. Этим и занимается вентиль, устанавливаемый на подаче.

Еще вариант установки — балансировочный кран регулирует подачу теплоносителя на змеевик бойлера косвенного нагрева. Последний, как правило, присоединяется напрямую от котельного агрегата, поэтому правильно будет ограничить количество теплоносителя для подогрева бойлера. Надо сказать, что в идеале балансовыми кранами лучше оснастить все ветви системы, включая контуры теплого пола и ГВС. Подобные мероприятия повышают качество функционирования отопления и однозначно ведут к экономии энергоносителей.

//www.youtube.com/embed/fvmNrDWBRXE

Рис. 7 Балансировочный вентиль в линии – схема установки автоматической арматуры

В частном доме

Клапан баланса в частном доме устанавливают на каждый радиатор,  выходные патрубки каждого из них должны иметь накидные гайки или другой вид резьбового соединения. Применение автоматических систем не требует настройки — при использовании двухклапанной конструкции подача теплоносителя на радиаторы, установленные на большом расстоянии от котла, автоматически повышается.

Это происходит за счет передачи на исполнительные элементы воды через импульсную трубку под меньшим давлением, чем у первых от котла батарей. Применение другого вида комбинированных вентилей также не требует расчета теплоотдачи с помощью специальных таблиц и измерений, приборы имеют встроенные регулирующие элементы, перемещение которых происходит при помощи электропривода.

Если используется ручной балансир, то необходима его настройка с использованием измерительного оборудования.

Рис. 8 Автоматический балансировочный кран в системе отопления – схема подключения

Для определения объема подачи воды на каждый радиатор и соответственно балансировки, используют электронный контактный термометр, при помощи которого измеряют температуру всех отопительных радиаторов. Средний объем подачи на каждый нагреватель определяют, разделив общее значение на количество нагревательных элементов. Наибольший поток горячей воды должен поступать на самый дальний радиатор, меньшее количество — на ближайший к котлу элемент. При проведении регулировочных работ ручным механическим прибором поступают следующим образом:

  • Открывают все регулировочные краны до упора и подключают воду, максимальная температура поверхности радиаторов при этом составляет 70 — 80 градусов.
  • Контактным термометром замеряют температуру всех батарей и записывают показания.
  • Так как на самые дальние элементы должно подаваться максимальное количество теплоносителя, они не подвергаются дальнейшему регулированию. Каждый вентиль имеет различное число оборотов и свои индивидуальные настройки, поэтому проще всего рассчитать необходимое количество оборотов, используя простейшие школьные правила исходя из линейной зависимости радиаторной температуры от объема проходящего теплового носителя.

Рис. 9 Балансировочная арматура – примеры монтажа

К примеру если рабочая температура первого от котла радиатора составляет +80 С., а последнего +70 С. при одинаковых объемах подачи в 0,5 м.куб./ч., на первом нагревателе данный показатель уменьшают на соотношение 80 к 70 , расход пойдет меньше, и полученный объем будет составлять 0,435 м.куб/ч. Если все вентили выставить не на максимальный поток, а установить средний показатель, то за ориентир можно брать нагреватели, расположенные в середине линии и аналогичным образом уменьшать пропускную способность ближе к котлу и увеличивать ее в самых дальних точках.

В многоэтажном доме или строении

Установка клапанов в многоэтажном доме производится в обратную линию каждого стояка, при большой удаленности электронасоса давление должно быть в каждом из них приблизительно одинаковым — в этом случае расход по каждому стояку считают равным.

Для настройки в многоквартирном доме с большим числом стояков использует данные объема подачи воды электронасосом, который делят на количество стояков. Полученное значение в метрах кубических в час (для клапана Danfoss LENO MSV-B) устанавливают на цифровой шкале устройства вращением рукоятки.
