Газовые котлы АОГВ-11.6-3: инструкция по применению
В России и на всем постсоветском пространстве, наряду со старыми «советскими» котлами отопления АГВ, имеют большое распространение и разные отзывы газовые котлы АОГВ-11.6-3 Ростов или Жуковский. Данные аппараты работают на газе, а он, как известно, самый дешевый вид топлива на сегодняшний день. Кроме того, котлы АОГВ достаточно неприхотливы и не требуют каких-то специальных условий для их работы.
В этой статье попытаемся разобраться в котлах АОГВ, что это такое, рассмотреть технические характеристики энергонезависимых газовых котлов отопления АОГВ-11.6, недостатки, цены и составить для себя инструкцию по применению.
АОГВ что это такое
Многим из тех, кто озадачился покупкой газового котла АОГВ, сначала может показаться непонятным такое название котла. На самом деле всё просто.
АОГВ — это аббревиатура, ее расшифровка — Аппарат Отопительный Газовый Водонагревательный. Цифра, которая стоит после этой аббревиатуры, указывает на мощность газового котла. Например, расшифровка аббревиатуры АОГВ-11.6 говорит о том, что данный газовый отопительный аппарат имеет мощность 11,6 кВт, АОГВ-17,4 соответственно 17,4 кВт и т.д.
Рассмотрим котлы АОГВ на примере популярных котлов, выпускаемых на заводе города Жуковский, производства ЖМЗ.
Котлы АОГВ-11.6-3 серии Комфорт, Универсал и Эконом
Энергонезависимые газовые котлы АОГВ-11.6-3 предназначены для отопления частного дома, гаража или других помещений. Выпускаются только в напольном варианте. Бытовые версии газовых котлов имеют линейку от 11 до 29 кВт мощности. Основным видом топлива котла АОГВ служит природный газ.
Нагрев воды происходит при помощи газовой горелки, расположенной под баком-теплообменником снизу котла. При замене форсунок газовой горелки возможно использование котла и на сжиженном газе. Корпус и теплообменник котла выполнены из стали. Теплообменник для нагрева воды имеет трубчатое строение, что способствует его достаточно высокому КПД.
Входной и выходной штуцер, для подключения теплоносителя расположены на задней части корпуса котла. Диаметр этих штуцеров составляет 40 мм или 1 1/2 дюйма. Внизу располагается «обратка», вверху — «прямая». Дымовой канал подсоединяется к верхней части корпуса котла АОГВ, диаметр дымохода должен составлять не менее 120 мм.
Котлы выпускаются как одноконтурные, так и двухконтурные: под названием АКГВ-11,6-3. Последние предназначены как для отопления, так и для горячего водоснабжения.
Устройство котла АКГВ-11.6
Двухконтурные газовые котлы АКГВ мощностью 11 кВт дадут вам 4-5 литров теплой воды в минуту. Этого, конечно, хватит, например, для того, чтобы помыть руки или посуду, но не более.
Чем отличаются напольные газовые котлы АОГВ
Итак, в быту наиболее распространены котлы отопления АОГВ-11.6-3 серии Эконом и Универсал. Основное отличие этих серий заключается в типах автоматики, установленной на котлах.
Газовые котлы АОГВ-11.6-3 Эконом имеют отечественную автоматику. Управление работой этого котла осуществляется при помощи ручки терморегулятора и электромагнитного клапана, к которому подключены датчик тяги и термопара.
Котел АОГВ-11.6-3 Эконом
Термопара — это важный элемент автоматики газового котла АОГВ. Она выполнена из меди, по форме напоминает толстый пруток. Служит для контроля наличия пламени на запальнике. Если уровень тяги понижается, срабатывает датчик тяги и электромагнитный клапан перекрывает подачу газа.
Автоматика котла АОГВ-11.6-3 серии Эконом
Котел АОГВ-11.6-3 Универсал с автоматикой Sit
Котлы АОГВ и АКГВ серии «Комфорт» снабжены американской автоматикой Honeywell, которая также имеет встроенный пьезоэлемент, но несколько другую конструкцию.
Преимущества котлов АОГВ-11,6-3
— возможность работы в системах с естественной и принудительной циркуляцией
— совместим с любым материалом, из которых выполнена система отопления (сталь, чугун, полипропилен, металлопластик)
— возможность работы на природном и сжиженном газе
Недостатки котлов АОГВ
— устаревшая автоматика на котлах серии Эконом
— трудно найти запчасти, если требуется их замена при неисправности
— довольно высокая цена по сравнению с конкурентами
Котлы АОГВ-11.6: цена на продукцию
На сегодняшний день покупка одноконтурного газового котла серии Эконом обойдется в 11-12 тысяч рублей, серии Универсал 13-14 тысяч. Цена указана по состоянию на сентябрь 2014г.
В данной статье мы составили инструкцию на котлы АОГВ-11,6-3, разобрали принцип работы, основные преимущества и недостатки, а также технические характеристики и цены. И в заключение, посмотрим небольшой видео обзор.
Напольный газовый котел Жмз АОГВ-23,2-3 универсал (Н)
Аппараты отопительные газовые бытовые с водяным контуром АОГВ-17,4-3 Универсал; АОГВ-23,2-3 Универсал; АОГВ-29-3 Универсал предназначены для водяного отопления жилых и служебных помещений, оборудованных системами водяного отопления (СО).
Аппараты комбинированные газовые бытовые с водяным контуром АКГВ-17,4-3 Универсал; АКГВ-23,2-3 Универсал; АКГВ-29-3 Универсал предназначены для отопления и горячего водоснабжения жилых и служебных помещений, оборудованных системами водяного отопления, и горячего водоснабжения (ГВС).
В качестве теплоносителя используется вода по ГОСТ Р 51232–98 и СанПиН 2.1.4.1074-01 с карбонатной жесткостью не более 2 мг. экв/л. Допускается для аппаратов АОГВ-17,4-3 Универсал, АОГВ-23,2-3 Универсал, АОГВ-29-3 Универсал применение вместо воды низкозамерзающей жидкости – бытового антифриза Ноt Вlood (Хот-Блад), “Dixis”,“Теплый дом — 65”.
Установка, пуско-наладка аппарата и инструктаж производятся специалистами газовой службы, сервисной службой завода — изготовителя или специализированными монтажными службами, имеющими лицензию (разрешение) на данный вид работ, с обязательным заполнением контрольного талона на установку аппарата, подписью и печатью (Приложение А).
Данные аппараты могут устанавливаться в закрытой отопительной системе с бачком расширительным мембранного типа.

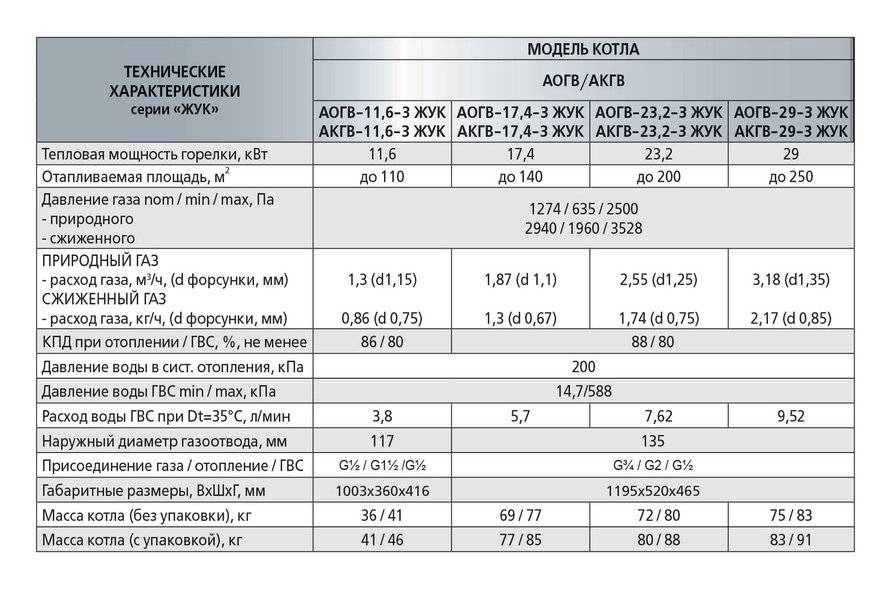

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ Параметры
| Обозначение | ||||||
| АОГВ-17,4-3 Универсал | АКГВ-17,4-3 Универсал | АОГВ-23,2-3 Универсал | АКГВ-23,2-3 Универсал | АОГВ-29-3 Универсал | АКГВ-29-3 Универсал | |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
| Коэффициент полезного действия аппарата КПД (при непрерывной работе), %, не менее: — в режиме отопления — в режиме ГВС | 88 — | 88 80 | 88 — | 88 80 | 89 — | 89 80 |
| Вид газа — природный по ГОСТ 5542-87 — сжиженный по ГОСТ 20448-80 | + + | + + | + + | + + | + + | + + |
| Давление газа, Па (мм вод.ст.) природного: — номинальное — минимальное / максимальное сжиженного: — номинальное — минимальное / максимальное | 1274 (130) 635 (65) / 1764 (180) 2940 (300) 1960(200) / 3528(360) | |||||
| Номинальная тепловая мощность, Вт (Ккал/ч) | 17445 (15000) | 17445 (15000) | 23260 (20000) | 23260 (20000) | 29075 (25000) | 29075 (25000) |
| Отопление помещений с теплопотерями Вт, не более, | 14500 | 14500 | 19500 | 19500 | 24500 | 24500 |
| Ориентировочная площадь отапливаемого помещения высотой Н=2,7 м в зависимости от климатических условий местности, м2 | 100÷140 | 100÷140 | 140÷200 | 140÷200 | 200÷250 | 200÷250 |
| Расход газа: | ||||||
| — природного с плотностью 0,73 кг/м3 при давлении 1274 Па (130 мм вод. ст.) м3/ч, не более | 1,87 | 1,87 | 2,55 | 2,55 | 3,18 | 3,18 |
| -сжиженного с плотностью газовой фазы 2,0 кг/м3, при давлении 2940 Па (300 мм вод. ст.) м3/ч (кг/ч), не более | 0,65 (1,3) | 0,65 (1,3) | 0,87 (1,74) | 0,87 (1,74) | 1,085 (2,17) | 1,085 (2,17) |
| Разрежение в дымоходе, Па (мм вод.ст.) минимальное / максимальное | 2,94 (0,3) / 29,4 (3,0) | |||||
| Герметичность газовых коммуникаций, запорного устройства, клапана безопасности, клапана терморегу-лятора. Допускается утечка воздуха, см3/ч, не более | 70 | |||||
| Время розжига, сек., не более | 60 | |||||
| Индекс окиси углерода, об. %, не более | 0,05 | |||||
| Диапазон поддержания темпера-туры воды в теплообменнике, °С | 50÷90 | |||||
| Тип горелки | Инжекционный | |||||
| Вместимость бака, л | 64 | 61 | 62 | 59 | 60 | 57 |
| Наружный диаметр присоединительного патрубка газоотводящего устройства, мм | 135±2 | 135±2 | 135±2 | 135±2 | 140±2 | 140±2 |
| Присоединительная резьба штуцеров для: — подачи газа — подвода и отвода воды к отопительной части — подвода и отвода воды к части ГВС | G¾ G2 — | G¾ G2 G½ | G¾ G2 — | G¾ G2 G½ | G¾ G2 — | G¾ G2 G½ |
| Расход воды в режиме горячего водоснабжения при нагреве на Δt=35 0С л/мин., не менее | — | 5,4 | — | 7,1 | — | 8,9 |
| Давление воды перед аппаратом в системе ГВС, кПа (кг/см2) — максимальное — минимальное | — — | 588 (6,0) 14,7 (0,15) | — — | 588 (6,0) 14,7 (0,15) | — — | 588 (6,0) 14,7 (0,15) |
| Давление воды в системе отопления, кПа, не более | 100 | |||||
| Расстояние от пола до оси входного патрубка газопровода, мм | 716±5 | |||||
| Расстояние от пола до конца выходного патрубка теплообмен-ника, мм | 1050±5 | |||||
| Расстояние от пола до оси вход-ного патрубка теплообменника, мм | 292±5 | |||||
| Расстояние от пола до оси входного патрубка змеевика, мм | — | 587±5 | — | 587±5 | — | 587±5 |
| Расстояние от пола до оси выходного патрубка змеевика, мм | — | 927±5 | — | 927±5 | — | 927±5 |
| Габаритные размеры, мм: высота х ширина х глубина | 1050±5 × 420±5 × 480±5 | |||||
| Масса аппарата (без упаковки), кг, не более | 49 | 57 | 52 | 60 | 55 | 63 |
Достоинства и недостатки
Достоинствами напольных котлов Сиберия являются:
- Простота конструкции, надежность и безотказность.
- Отсутствие дорогостоящей электроники.
- Полная энергонезависимость агрегатов.
- Компактность, малые размеры и вес.
- Низкий расход газа.
- Цены котлов Сиберия примерно вдвое ниже, чем у европейских аналогов.
Недостатки:
- Сложность розжига, требующего выполнения определенной последовательности действий.
- Для максимально эффективной работы часто бывает нужен внешний циркуляционный насос.
- Естественная тяга нестабильна и сильно подвержена внешним влияниям — сквозняки, порывы ветра, изменения погоды отрицательно воздействуют на систему дымоудаления.
- Необходимость брать у газовиков разрешение на установку.
ВАЖНО!
Недостатки могут считаться особенностями конструкции, поскольку они присутствуют не только у котлов Сиберия (Сибирь), но и у всех без исключения энергонезависимых агрегатов.
Газовые котлы АОГВ от ОАО «Боринское»
Боринский завод выпускает прямоугольные нагреватели, автоматика в задней части.
Второй по популярности производитель АОГВ – это Боринский завод. Он предлагает нагреватели мощностью 7, 11, 17, 23 и 29 кВт. Такой широкий ассортимент позволяет подобрать котел даже для маленького дома до 70 м. кв. Это удобно, когда нет смысла переплачивать за более мощный агрегат. При этом Жуковский завод может предложить покупателям газовые котлы АОГВ 11,6 — это минимальное значение.
Боринский завод выпускает две модификации нагревателей:
- обычный – одноконтурный;
- комбинированный – двухконтурный.
Горелки котлов делают из нержавейки. Теплообменник ГВС медный. Корпус нагревателя окрашивается полимерной краской. В агрегат встроены регуляторы температуры, чтобы тот не перегревался, термопара для контроля подачи газа, стабилизатор тяги. Последний сглаживает перепады при сильных порывах ветра, а в случае полного отсутствия тяги блокирует подачу газа и, соответственно, работу агрегата. В качестве энергоносителя подходит природный или сжиженный газ.
По данным портала ЗАЧЕСТНЫЙБИЗНЕСМУНИЦИПАЛЬНОЕ УНИТАРНОЕ ПРЕДПРИЯТИЕ «ОКТЯБРЬСКИЙ ГРУППОВОЙ ВОДОПРОВОД»По данным портала ЗАЧЕСТНЫЙБИЗНЕС7430026243
О компании:МУП «ОГВ» ИНН 7430026243, ОГРН 1167456101317 зарегистрировано 19.07.2016 в регионе Челябинская Область по адресу: 457173, Челябинская обл, село Подовинное, район Октябрьский, улица Подстанция, дом 5, ОФИС 1. Статус: Действующее. Размер Уставного Капитала 10 000,00 руб.
Руководителем организации является: Директор — Саханский Александр Иванович, ИНН . У организации 1 Учредитель. Основным направлением деятельности является «забор, очистка и распределение воды».
Рейтинг организации: Высокий подробнееДолжная осмотрительность (отчет) ?
Статус: ?Действующее
Дата регистрации: По данным портала ЗАЧЕСТНЫЙБИЗНЕС
?По данным портала ЗАЧЕСТНЫЙБИЗНЕС19.07.2016
| ОГРН ? | 1167456101317 присвоен: 19.07.2016 |
| ИНН ? | 7430026243 |
| КПП ? | 743001001 |
| ОКПО ? | 03586510 |
| ОКТМО ? | 75647450101 |
Реквизиты для договора ? …Скачать
Проверить блокировку cчетов ?
Контактная информация 8900… Посмотреть?
Отзывы об организации ?: 0 Написать отзыв
Юридический адрес: ?По данным портала ЗАЧЕСТНЫЙБИЗНЕС457173, Челябинская обл, село Подовинное, район Октябрьский, улица Подстанция, дом 5, ОФИС 1получен 19.07.2016зарегистрировано по данному адресу:По данным портала ЗАЧЕСТНЫЙБИЗНЕС
По данным портала ЗАЧЕСТНЫЙБИЗНЕСРуководитель Юридического Лица ?По данным портала ЗАЧЕСТНЫЙБИЗНЕСДиректорПо данным портала ЗАЧЕСТНЫЙБИЗНЕС
Саханский Александр Иванович
| ИНН ? | По данным портала ЗАЧЕСТНЫЙБИЗНЕС |
| действует с | По данным портала ЗАЧЕСТНЫЙБИЗНЕС22.06.2018 |
Учредители ? ()Уставный капитал: По данным портала ЗАЧЕСТНЫЙБИЗНЕС10 000,00 руб.
По данным портала ЗАЧЕСТНЫЙБИЗНЕС По данным портала ЗАЧЕСТНЫЙБИЗНЕС АДМИНИСТРАЦИЯ ОКТЯБРЬСКОГО МУНИЦИПАЛЬНОГО РАЙОНА По данным портала ЗАЧЕСТНЫЙБИЗНЕС10 000,00руб., 19.07.2016 , ИНН |
Основной вид деятельности: ?По данным портала ЗАЧЕСТНЫЙБИЗНЕС36.00 забор, очистка и распределение воды
Дополнительные виды деятельности:
Единый Реестр Проверок (Ген. Прокуратуры РФ) ?
Реестр недобросовестных поставщиков: ?По данным портала ЗАЧЕСТНЫЙБИЗНЕС
не числится.
Лицензии: ?По данным портала ЗАЧЕСТНЫЙБИЗНЕС
Налоговый орган ?По данным портала ЗАЧЕСТНЫЙБИЗНЕСМежрайонная Инспекция Федеральной Налоговой Службы № 10 По Челябинской ОбластиДата постановки на учет: По данным портала ЗАЧЕСТНЫЙБИЗНЕС19.07.2016
Регистрация во внебюджетных фондах
| Фонд | Рег. номер | Дата регистрации |
|---|---|---|
| ПФР ? | 084084051172 | По данным портала ЗАЧЕСТНЫЙБИЗНЕС21.07.2016 |
| ФСС ? | 741001294474101 | По данным портала ЗАЧЕСТНЫЙБИЗНЕС20.07.2016 |
Коды статистики
| ОКАТО ? | 75247850001 |
| ОКОГУ ? | 4210007 |
| ОКОПФ ? | 65243 |
| ОКФС ? | 14 |
Финансовая отчетность МУП «ОГВ» ?
?
Финансовый анализ отчетности за 2019 годКоэффициент текущей ликвидности:0.2 Коэффициент капитализации:-3.8 Рентабельность продаж (ROS):-0.2 Подробный анализ…
Основные показатели отчетности за 2019 год (по данным ФНС):Сумма доходов: — 18 055 000,00 руб.
Сумма расходов: — 22 039 000,00 руб.
В качестве Поставщика: , на сумму |
В качестве Заказчика: , на сумму |
По данным портала ЗАЧЕСТНЫЙБИЗНЕС
Судебные дела МУП «ОГВ» ?
найдено по ИНН: По данным портала ЗАЧЕСТНЫЙБИЗНЕС |
Ответчик: По данным портала ЗАЧЕСТНЫЙБИЗНЕС , на сумму: 2 717 999,00 руб. |
найдено по наименованию (возможны совпадения): По данным портала ЗАЧЕСТНЫЙБИЗНЕС |
По данным портала ЗАЧЕСТНЫЙБИЗНЕС
Исполнительные производства МУП «ОГВ» ?
найдено по наименованию и адресу (возможны совпадения): По данным портала ЗАЧЕСТНЫЙБИЗНЕС |
По данным портала ЗАЧЕСТНЫЙБИЗНЕС
Лента изменений МУП «ОГВ» ?
Не является участником проекта ЗАЧЕСТНЫЙБИЗНЕС ?
Технические характеристики котлов Сиберия
Каждый газовый котел «Сибирь» имеет достаточно высокие эксплуатационные характеристики, которые находятся на одном уровне с показателями самых известных зарубежных изделий.
Если же говорить о достоинствах и преимуществах устройство рассматриваемой марки по сравнению с аналогами, то можно выделить следующие качества:
- Высокая прочность и надежность бака теплообменника, которая достигается за счет использования высококачественных материалов и автоматической сварки. Выбор котла, оснащенного стальным теплообменником, позволит добиться максимально высокого КПД. Теплообменники, выполненные из чугуна, не столь эффективны, зато они могут проработать более 25 лет.
- Двухконтурный газовый котел «Сиберия» обеспечивает не только обогрев помещения, но и снабжение жильцов горячей водой. В котлах данной марки используются проточные медные контуры.
- Отопительное оборудование рассматриваемой марки подходит для использования в системах с принудительной и естественной циркуляцией теплоносителя.
- В конструкцию котлов Siberia входят качественные теплоизоляционные материалы, за счет которых достигается высокая пожаробезопасность и обеспечивается защита пользователей от ожогов.
- Каждый газовый котел для отопления «Сибирь» очень прост в установке, легко обслуживается и не создает ни малейших проблем в процессе эксплуатации.

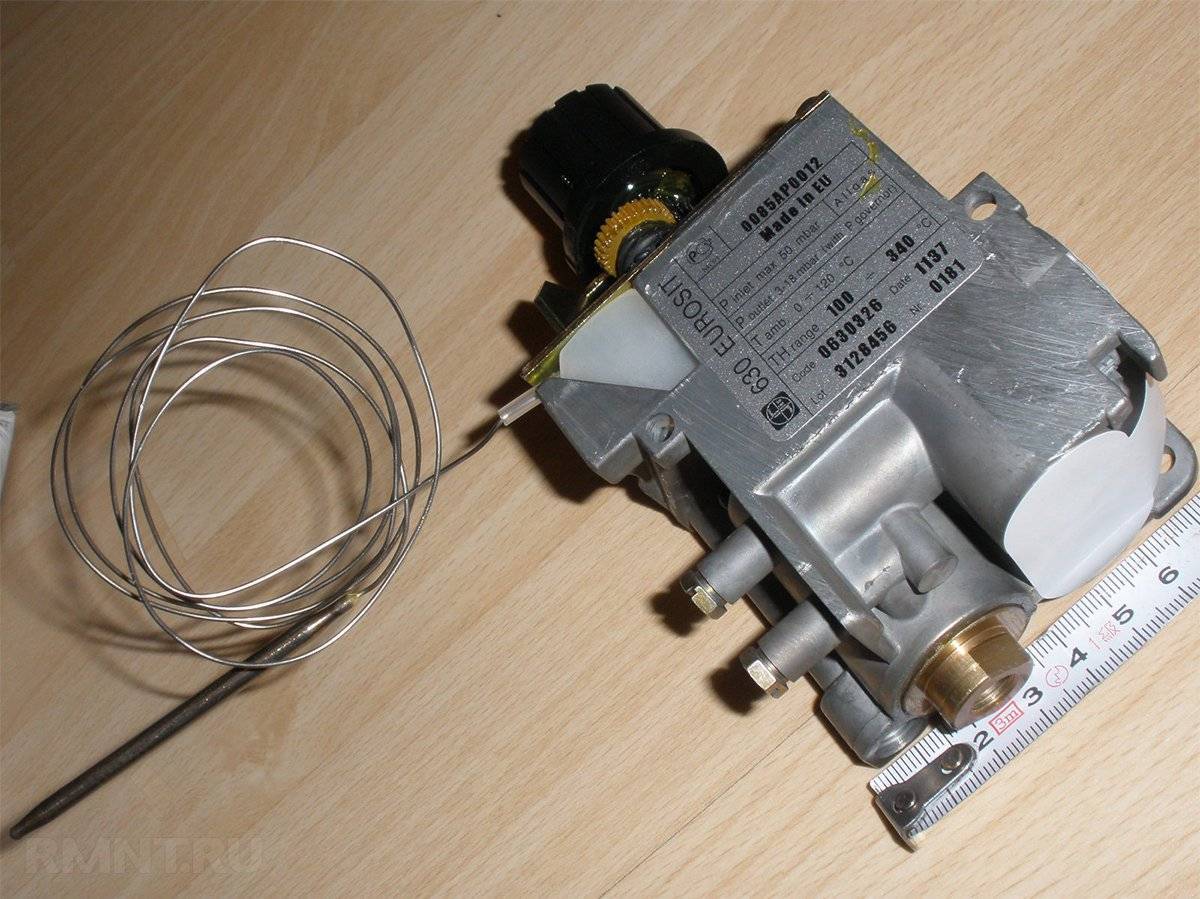

Отдельно стоит рассмотреть особенности автоматики EUROSIT, о которых стоит знать перед покупкой котла:
- Возможность точной настройки температуры и стабильная поддержка заданного режима;
- Наличие пьезоэлектрического розжига;
- Довольно удобное расположение блоков автоматики, которое обеспечивает простой контроль системы;
- Наличие датчика тяги и контроля интенсивности горения;
- Наличие нескольких режимов работы горелки, которые выбираются автоматикой и позволяют оптимизировать расходы газа;
- Комбинированный клапан работает в полностью автоматическом режиме;
- Автоматика не требует подключения к электричеству, поэтому газовый котел Сибирь будет работать даже в любом случае.

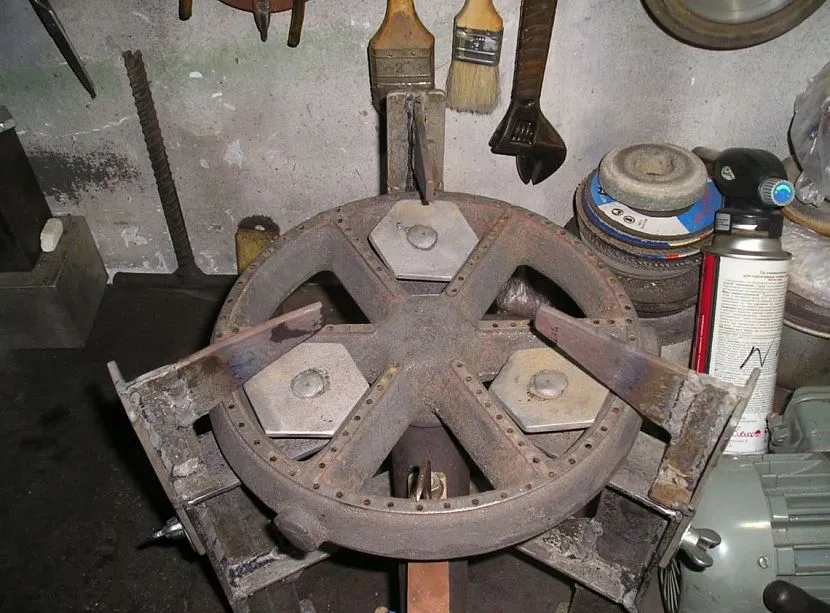

Об используемых в конструкции котлов горелках тоже стоит сказать несколько слов:
Запальник в газовом котле
Следующей возможной причиной возникновения сбоя может служить совмещение прерывателя тяги и контактов датчика. Снова повторяются манипуляции с клеммами, измерением сопротивления, норма которого до 3Ом. Далее берется рожковый ключ «9», откручивается гайку, которая крепит термопару к тягопрерывателю. Данный прерыватель включает в себя 2 составных элемента – гильза из латуни и пластиковая вставка, устранение которой позволяет целиком отвинтить деталь.
Если розжиг не увенчался успехом в запальнике, проблема может крыться в термопаре, в связи с тем, что неполадки в работе электромагнитного клапана происходят редко. Далее, в целях диагностики, производится подключение термопары к электромагнитному клапану и закрепление ее ключом. Термопара не безнадежна и поддается исправлению ошибок, к примеру, есть возможность припаять отсоединившийся контакт, вместо нерациональной замены детали.
Не забудьте провести обследование диэлектрической прокладки и возвращение на место термопары, обратите внимание на местонахождение наконечника. Напомним, что очистительные процедуры производятся спиртосодержащей жидкостью и перед сборкой осуществляется качественная просушка
Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности
Из данной статьи вы узнаете, какие проблемы могут возникать в автоматике газовых котлов, почему не получается разжечь запальник, из-за чего котёл может без причины отключаться, а главное, разберёмся, какие действия необходимо предпринять для диагностики и устранения данной неисправности.
Владельцам энергонезависимых газовых котлов наверняка знакома ситуация, когда по какой-то причине не удаётся разжечь котёл, или же на розжиг тратится много времени. В данном случае проблема кроется в автоматике котла.
На сегодняшний день в отечественном и импортном газовом оборудовании наиболее часто применяется газовый клапан EUROSIT 630. Именно он выполняет функции поддержания заданной температуры теплоносителя и в случае аварийной ситуации осуществляет полное перекрытие подачи газа к горелкам. Дальнейший запуск котлов с такой автоматикой возможен только вручную. Однако не всегда причиной аварийного отключения котла является реальная авария.
Попробуем разобраться в этом на примере котла «Житомир-3». Из автоматики в нём предусмотрена защита от пропадания пламени на запальнике и нарушения тяги.
Примечание:Все газоопасные работы должны выполняться исключительно представителями специализированных организаций, имеющих соответствующие разрешения. Поэтому данная статья предоставляется исключительно в ознакомительных целях. Также данная статья поможет проконтролировать работу мастера и, возможно, избавит вас от необходимости приобретения ненужных запчастей.

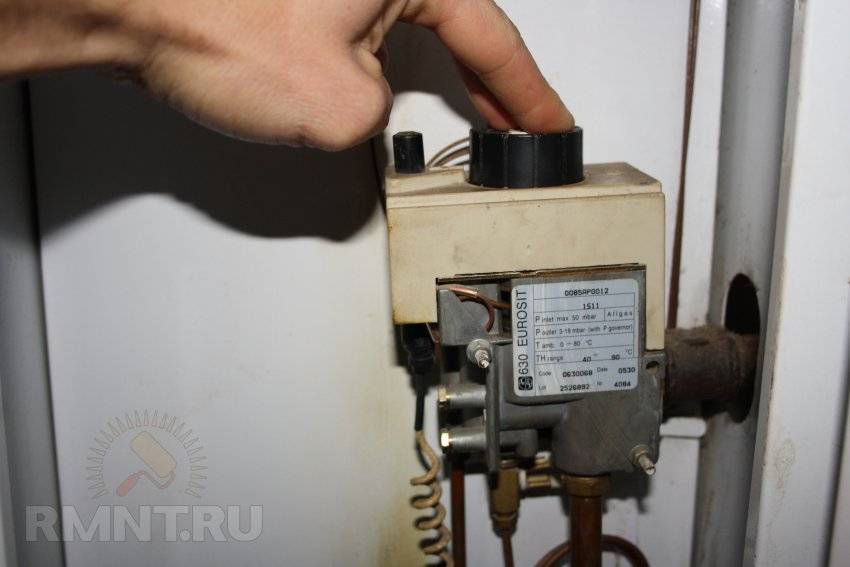

Определимся, что мы будем называть розжигом запальника. Ручка управления клапана EUROSIT 630 позволяет переводить котел в три основных режима:
- отключён;
- зажигание;
- регулировка температуры (1–7).
Для розжига пилотной горелки (запальника) необходимо перевести ручку управления в положение «зажигание» (искра), нажать на неё и при помощи кнопки пьезорозжига разжечь пилотную горелку. Далее ручка удерживается в течение нескольких секунд (не более 30) и отпускается. Запальник должен продолжать гореть. Это мы и будем называть розжигом запальника. Если запальник погас — необходимо повторить процедуру ещё несколько раз. Если это не помогло — необходимо искать неисправность.
В момент розжига запальника пламя нагревает термопару, которая в свою очередь вырабатывает ЭДС (примерно 25 мВ для исправных термопар SIT), которая поступает через цепь датчика (датчиков) автоматики к электромагнитному клапану.
Нажимая на ручку газового клапана, мы вручную открываем электромагнитный клапан, подавая газ на запальник, который, в случае правильной работы оборудования, удерживается вырабатываемой термопарой ЭДС и остаётся в открытом положении после отпускания ручки. Сама термопара выполняет функцию защиты от пропадания пламени на запальнике. Датчики, находящиеся в цепи, являются нормально-замкнутыми и при срабатывании размыкают свои контакты, обеспечивая полное отключение котла.
Первый запуск и регулировка
На подготовительном этапе следует удостовериться в герметичности резьбовых соединений газопровода, плотности запорных устройств, исправности работы автоматических систем. При этом нужно учитывать, что большинство перечисленных работ выполнять самостоятельно не рекомендуется. Поэтому, для получения квалифицированной помощи, рекомендуется обратиться в специализированное предприятие, занимающееся данными услугами.
Перед первым запуском водонагревателя АГВ-80 необходимо убедиться в заполнении подсоединённой к нему системы отопления водой. Также жидкостью должен быть наполнен накопительный резервуар бака. Сделать это легко взглянув на сигнальную трубку. Появление в ней воды обозначает достаточный уровень. После этого перекрыть подачу водопровода и осуществить первый запуск.
Предварительные работы перед первым пускомИсточник 1-teplodom.ru
Следующими действиями нужно удостовериться в наличии соответствующей тяги в дымоходе. Сделать это можно любым удобным способом. Самый простой заключается в манипуляциях такого плана:
- Зажечь спичку и поднести её к колпачку, расположенному на тягопрерывателе.
- При хорошо функционирующей тяге пламя будет стремиться (втягиваться) внутрь колпака.
Газовая горелка АГВ-80Источник chipmaker.ru
Также следует учитывать, что причиной плохой тяги могут стать и иные поводы. Часто нарушение работы домоотводящих каналов происходит по следующим причинам:
- Сильный шквалистый или порывистый ветер.
- Обильные осадки (дождь, снегопад).
- Низкое атмосферное давление.
При первичном розжиге АГВ-80 требуется выполнить такие действия:
- Открыть кран подачи газа на трубопроводе.
- Приоткрыть дверцу топки.
- Левой рукой поднести зажжённую зажигалку или спичку к верхним отверстиям на запальнике.
- До характерного щелчка надавить на клавишу магнитного газового клапана. Тем самым вы открываете подачу газа, в результате чего происходит его возгорание.
- Не отпускать и не ослаблять давление на клавишу клапана в течение 1 мин.
- По истечении указанного промежутка времени, плавно отпустить клавишу.
- Медленным движением повернуть кран на газовой горелке по часовой стрелке.
После того, как температура воды в ёмкости нагревателя разогреется до нужной температуры, автоматика АГВ-80 самостоятельно прекращает подачу газа к горелке. Огонь на горелке погасает. В случае снижения заданного значения разогрева воды (при заборе через кран с последующим пополнением «свежей» холодной или в результате теплопотерь системы отопления), подача газа возобновляется. Отвечает за это вышеупомянутый терморегулятор. Самостоятельно возгорание осуществляется от пламени запальника.
Модернизация котлов АГВ производителем
Производитель котлов АГВ не спешил снимать их с производства ввиду очевидных преимуществ.
Однако, принимая во внимание то, что это оборудование нуждалось в основательной модернизации, были внесены следующие изменения в конструкцию:
- Хрупкие стеклянные термометры заменены на более надежные приборы итальянского производства;
- Новые системы комплектовались автоматикой американской компании Honeywell;
- Для включения аппарата ручкой стала использоваться система пьезоподжига;
- Новая технология нанесения покрытий позволила сделать внешний вид агрегата более эстетичным.
Схема котла АОГВ — 23
Правила обращения с системой отопления
Устанавливают агрегат в отдельном помещении. Желательно, чтобы это помещение было звукоизолированным, поскольку при включении горелки котла происходит довольно громкий хлопок.
В некоторых новых модификациях (АОГВ-23.2-1-У) этот недостаток во многом устранен, поскольку при перегреве воды автоматика не выключает горелку полностью, а переводит ее в режим, при котором пламя минимально.
Дымоход (диаметром от 140 мм) для продуктов сгорания оборудуется вне жилых помещений. Ниже места соединения трубы от нагревательного бака с дымоходом, располагается мусоросборник – «карман» для посторонних предметов и отходов, случайно попавших в канал.
Вариант исполнения дымохода для АГВ в частном доме
Для агрегата следует выделить помещение в нижней части строения. Восходящая магистраль трубопровода нуждается в утеплении. Обратную магистраль утеплять не следует.
Инструкция по монтажу устройств теплоотдачи (радиаторов, конвекторов и отопительных панелей) предусматривает их установку на наибольшей возможной высоте от самого агрегата. Для циркуляции слоев воздуха такие устройства следует устанавливать под окнами. Трубопровод обратной магистрали прокладывается под полом помещения.
Если трубопровод обратной магистрали прокладывать над дверными косяками, может происходить «завоздушивание» системы.
Общий вид фрагмента разводки труб системы отопления с АГВ
Двухдюймовые сетевые трубы выглядят не очень эстетично, однако при замене их на трубы меньшего диаметра необходимо принимать во внимание, что с уменьшением диаметра трубы растет гидродинамическое сопротивление, которое ослабляет напор воды в системе. Это, конечно, может серьезно ухудшить эффективность работы такого агрегата
Подключение АОГВ: вид сзади
При монтаже трубопроводы устанавливаются с уклоном в 1 см на каждый метр длины трубы. Это позволяет избегать появления воздушных пробок в системе, облегчает циркуляцию воды и позволяет сливать воду из системы.

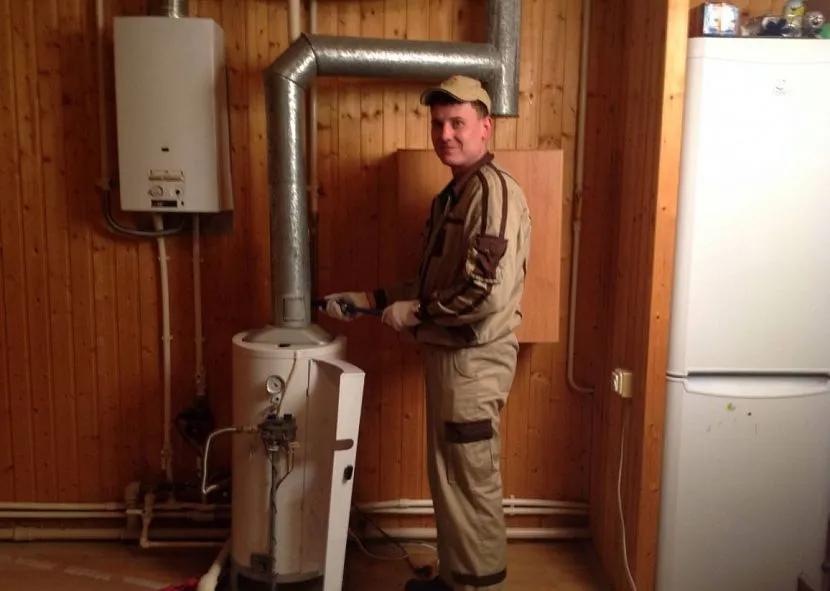

Это видео рассматривает некоторые практические вопросы установки АГВ в частном доме:
Некоторые предостережения
- При падении температуры воды в системе ниже 55-50°С начитает обильно выделяться конденсат. При накоплении он может затушить горелки;
- Продукты горения, смешиваясь с конденсатом, образуют азотную и серную кислоты, которые вызывают коррозию оборудования;
- Если температура воды в системе падает ниже 50°, то практически полностью прекращается ее циркуляция в системе;
- Если помещение в зимнее время не отапливается, воду из системы необходимо сливать, но в этом случае коррозия значительно усиливается;
- Чтобы получить горячую воду, не нагревая всю систему, можно использовать кран, который перекрывает циркуляцию в системе отопления. А если соединить прямую и обратную магистраль, можно сохранить оборот.
Теплой зимы!
Схема водяного отопления загородного дома
Для обогрева загородных домов обустраиваются отопительные системы, в которых в качестве теплоносителя выступает вода или антифриз.
Система состоит из следующих комплектующих элементов:
- Водонагревательный котел (с двумя либо одним контуром).
- Полипропиленовые или металлические фитинги и трубопроводы.
- Байпасы, которые позволяют отключать отдельные радиаторы без остановки всей системы.
- Чугунные, стальные, биметаллические или алюминиевые батареи.
- Расширительный бак.
- Циркуляционный насос (только в системах с принудительной циркуляцией теплового носителя).
- Газовое нагревательное оборудование обязательно укомплектовывается системой безопасности, в которую входит термопара и электромагнитный клапан.
В зависимости от схемы разводки такие системы бывают однотрубные и двухтрубные. В первом случае отопительные приборы подключаются последовательно, поэтому температура теплоносителя в каждом последующем приборе снижается. Такая разводка подходит для небольших по площади одноэтажных домов.
При двухтрубной разводке к каждому радиатору подается теплоноситель с одинаковой температурой, что обеспечивает равномерное прогревание всего дома. При необходимости отдельные радиаторы можно отключать от общего контура. Эта разводка идеально подходит для большого по площади дома с несколькими этажами.
В зависимости от принципов тока теплоносителя системы бывают с принудительной и естественной циркуляцией. При принудительном токе за движение жидкости по трубам отвечает циркуляционный насос, а естественная циркуляция происходит за счет разной плотности холодной и горячей жидкости.
Расширительный бак может быть открытого и закрытого типа. Для систем с естественной циркуляцией применяют емкость открытого типа. Закрытый бак с двумя герметичными частями, разделенными мембраной, применяется в системах с принудительным током жидкости.
Для небольших одноэтажных построек достаточно систем с естественным током, а для построек с несколькими этажами придется установить насос. При этом протяженность циркуляционного контура ограничивается 30-ю метрами, потому что на большее расстояние насос не сможет подавать воду.
Также можно обустроить комбинированное отопление. В таких системах насос устанавливается на байпасе. Он запускается, если нужно быстро прогреть помещения. Если есть перебои с подачей электроэнергии, то простым переключением рычагов можно перейти на отопление с естественной циркуляцией.
Газовый котел «Очаг» — популярный, российский, надежный
Российские газовые котлы «Очаг» — это довольно популярная на просторах СНГ техника. Повышенный спрос на нее обусловлен в первую очередь лояльной ценовой политикой компании-производителя и незаурядными эксплуатационными характеристиками. Но обо всем по порядку.
Агрегат «Очаг» — это напольный котел, который идеально подходит для теплового снабжения жилых квартир и домов. Техника в состоянии справиться с обогревом помещений, чья площадь достигает 250 квадратных метров. Аппарат «Очаг» может агрегироваться с водонагревателями, что делает эту технику универсальным решением основных бытовых вопросов горячего водоснабжения.
Конструкции российского производства функционируют на природном газе. Отечественные инженеры, хорошо знакомые с проблемами, возникающими время от времени на наших газовых магистралях, предусмотрели возможность работы котла при низком давлении топлива в системе. Естественно, рациональные покупатели, которые сталкиваются с подобными сложностями, оценят эту позитивную особенность газовых котлов «Очаг».
Встроенная автоматика делает эксплуатацию техники максимально комфортной для потребителя тепла. Система способна функционировать в заданном режиме без дополнительного постороннего вмешательства. Стоит отметить ряд преимуществ, которые характерны модели «Очаг». Среди них:
- Умеренное потребление газа. Конструкцией предусмотрен встроенный стабилизатор давления топлива, который сокращает расход газа на треть.
- Высокая экологическая лояльность. Количество вредных выбросов в атмосферу в процессе работы агрегата минимально, что особенно удивительно для отечественной техники, которой эко-безопасность не свойственна.
- Максимально точное регулирование температурного режима агрегата.
Газовый котел «Очаг» может по праву считаться достаточно безопасным по российским меркам. Естественно, нашей технике далеко до продвинутых шведских и немецких котлов, но все же наличие трехступенчатой системы безопасности уже говорит о многом. В частности, «Очаг» защищен от непредвиденного погасания пламени на горелке, от отсутствия тяги и от прекращения подачи топлива в систему. Этого более чем достаточно для того, чтобы можно было избежать типичных поломок и других проблем.
Котлы «Очаг» укомплектованы первоклассным теплообменником, выполненным из стали. Высокий КПД системы достигается благодаря методу обширного теплосъема при минимальном количестве теплоносителя, который очень гармонично внедрен в данной конструкции.
Оптимальный процесс горения газовоздушной смеси обеспечивает стабилизатор давления топлива, который предусмотрен в газовом блоке. При этом газовый котел торговой марки «Очаг» вне зависимости от давления газа в системе поддерживает постоянную тепловую производительность.
Под встроенным теплообменником равномерно располагаются мощные газовые горелки, изготовленные из жароустойчивой стали с высокими антикоррозийными свойствами. Как результат обеспечивается ровное тепловое поле в топке, что препятствует нежелательному перегреву в отдельных зонах теплообменника. Разумеется, это продлевает срок эксплуатации агрегата и его комплектующих.
Немного о плюсах конструкции
Если вы сомневаетесь в том, что вы останетесь довольны покупкой газового котла «Очаг», то обратите внимание на такие его несомненные плюсы:
- Высокий КПД, достигаемый особой конструкцией стального теплообменника.
- Ненавязчивый внешний вид конструкции, который не уродует интерьер, как это бывает при установке агрегатов отечественного производства.
- Высокий уровень технической оснащенности.
- Простота и дешевизна обслуживания техники.
- Независимость агрегата от внешних источников энергии.
- Высокое качество сборки, которое гарантировано многоуровневой проверкой в заводских условиях.
- Приспособленность техники к специфичным условиям эксплуатации в России и странах СНГ.
- Наличие надежной качественной итальянской автоматики EUROSIT.
Итоги
Поскольку покупка котла – это дело ответственное, то не стоит торопиться с выбором агрегата. Большинству покупателей «с головой» хватило бы технических возможностей газового котла «Очаг», однако, если вы ожидаете от водонагревательной техники абсолютно автоматизированной работы и неукоснительной безопасности, то вы «обратились не по адресу».
Естественно, цена техники «Очаг» манит потенциального клиента, однако стоит помнить, что на рынке есть агрегаты чуть дороже, однако с более богатой комплектацией. Поэтому, приобретая котел отечественного бренда, стоит четко отдавать себе отчет в том, что вам точно хватит всех встроенных функций на ближайшие 10-15 лет.
prostokotel.ru
