Как выбрать и установить греющий кабель

Как выбрать подходящий саморегулирующий провод

Мы поговорили о принципе работы саморегулирующего греющего кабеля. Перейдем к следующему разделу – мы расскажем, как выбрать нагревательный провод по мощности. Для монтажа внутри трубы и снаружи мы будем использовать низкотемпературные образцы, которые нагреваются максимум до +60 градусов. Проводя расчет греющего кабеля, ориентируйтесь на следующие показатели:

Именно количество проводящих путей в кабеле влияет на его максимальную выходную мощность

• Внутреннее расположение при прохождении труб под землей – оптимальная мощность составит 5 Вт на погонный метр;
• Наружное расположение при прохождении труб под землей – в зависимости от глубины залегания, вы можете использовать образцы мощностью 10-15 Вт/м;
• Любое расположение при уличном расположении труб – выбираем тонкий греющий кабель мощностью 20-30 Вт.

Низкотемпературный греющий саморегулируемый кабель для защиты трубопровода от замерзания имеет небольшую толщину и характеризуется гибкостью, благодаря чему он без проблем обматывается вокруг труб водоснабжения.

Давайте теперь посмотрим, какой длины можно отрезать саморегулирующий греющий кабель. Мы уже говорили, что его длина – показатель произвольный. Но некоторые ограничения все-таки имеются. Максимально рекомендованная длина составляет 80-100 метров, минимальная – 20-30 см. Что касается радиуса изгиба, то он составляет от 6 диаметров.

Стоимость саморегулирующего греющего провода зависит от его мощности, диапазон достаточно большой. Например, цена за метр греющего кабеля 30GSR2 мощностью 30 Вт/м составляет около 210-230 руб. А модификация 16GSR2 мощностью 16 Вт будет стоить 180-190 руб./м. Купить его вы сможете в магазинах сантехники и теплотехники своего города, в том числе и в строительных гипермаркетах.

При выборе саморегулирующего греющего кабеля необходимо помнить, что он бывает двух видов:

Особая двойная изоляция позволяет устанавливать греющие кабели прямо внутри труб. Однако, такой вариант требует более трудоемкой работы

• Технического назначения – он применяется для обогрева водопроводных труб снаружи;
• С безопасной изоляцией – его можно проложить внутри трубы, так как здесь используется безопасная фторсодержащая изоляция.

Покупая тот или иной образец, обязательно уточните у продавца возможность использования греющего кабеля внутри трубы водоснабжения.
Также в продаже имеются универсальные греющие кабели в силиконовой изоляции, годные для обогрева труб и работы в составе теплых полов.

Резистивный греющий кабель

Этот тип проводника может состоять из одной или двух стальных токопроводящих жил, которые покрыты слоем изоляции, экранирующей защитой и наружной защитной оболочкой. Некоторые кабели имеют два слоя изоляции. Одножильные проводники отличаются некоторыми характерными особенностями:

• Они нуждаются в подведении питания к обоим концам кабеля;
• Создают очень сильное электромагнитное поле, которое является вредным для человеческого организма;

Двухжильные нагреватели включают в себя одну нагревательную и одну токопроводящую жилу, что отбрасывает необходимость подведения источника питания к двум концам. Это значительно облегчает процесс монтажа.

Резистивный греющий кабель для труб

К общим преимуществам резистивного кабеля можно отнести:

• Высокую мощность;
• Достаточную гибкость;
• Доступную стоимость;
• Долгий срок службы при надлежащих условиях эксплуатации и соблюдении особенностей монтажа.

Недостатки довольно значительные:

• Строгое ограничение по длине. Резистивные проводники выпускают сразу фиксированной длины. Их категорически запрещается укорачивать самостоятельно. Подобные действия приведут к увеличению сопротивления из-за уменьшения длины, что в свою очередь приведет к перегреванию и выходу из строя;
• При чрезмерном скоплении грязи и мусора в месте прокладки кабеля или при наличии мест, где кабель перекрещивается сам с собой, перегрев и выход из строя неизбежен;
• Из-за того что кабель нельзя резать, становится невозможным выполнить локальный ремонт даже в случае, когда поврежден небольшой участок. Замене будет подлежать кабель полностью;
• Теплоотдача остается постоянной по всей длине нагревателя. Иногда это приводит к перегреванию кабеля на отдельных участках или его быстрому нагреву;
• Использование терморегулятора является обязательным. Это необходимо для того, чтобы иметь возможность постоянно контролировать температуру и не допускать перегревания проводника. Этот нюанс делает резистивный кабель не очень удобным для использования в местах, доступ к которым ограничен.

Усовершенствованной версией резистивного кабеля является зональный резистивный кабель. Его ключевое отличие заключается в том, что он поделен на мелкие зоны. Это дает возможность самостоятельно регулировать длину кабеля и выполнять местный ремонт или замену. Его стоимость немного выше. При монтаже также следует использовать температурные датчики, а во время эксплуатации следить за тем, чтобы вокруг кабеля не скапливался мусор.

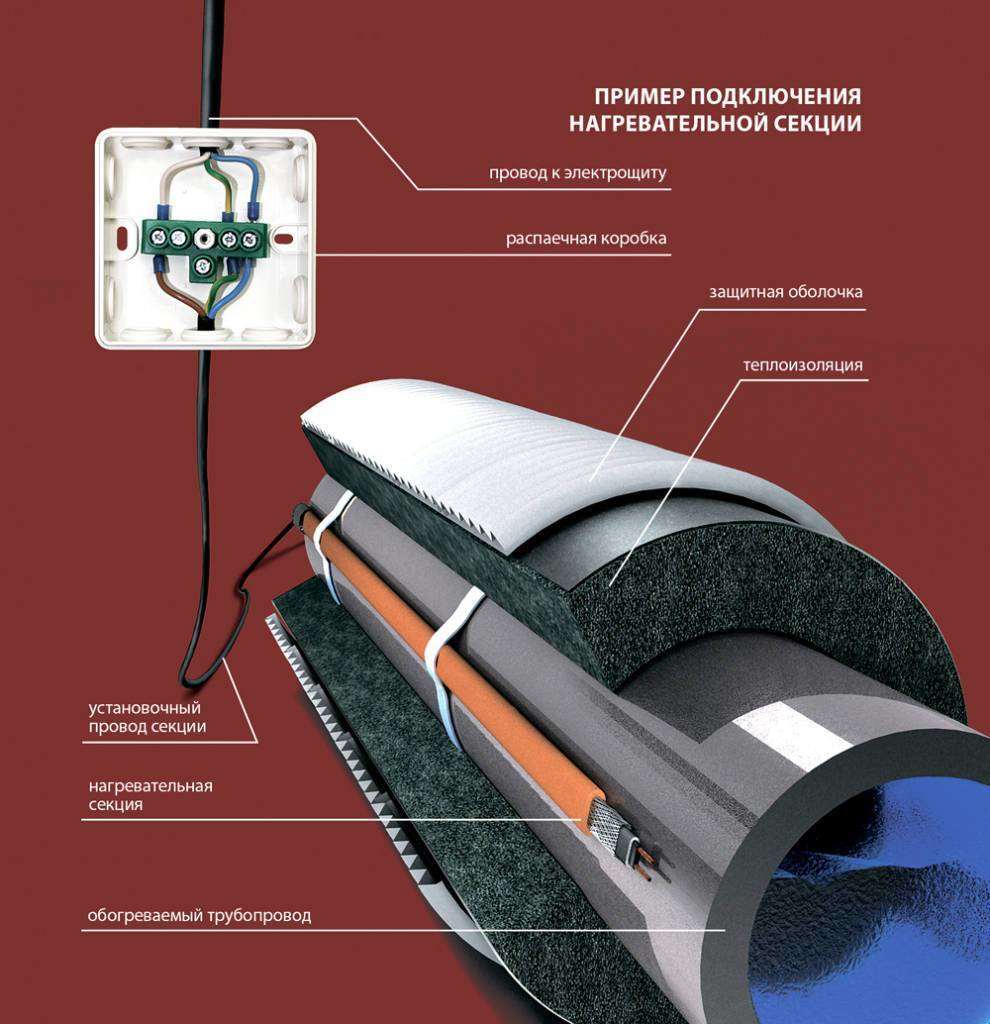

Состав системы

Система обогрева трубопроводов состоит из следующих частей:

1. Нагревательная часть – это элемент системы обогрева, осуществляющий непосредственный нагрев. Для трубопроводов этим элементом является резистивный, саморегулирующийся греющий кабель или кабель с минеральной изоляцией. Для саморегулирующегося кабеля совместно с ним применяются комплекты для муфтирования на месте монтажа или поставляется полностью собранная секция на заводе-изготовителе.
2. Система крепления кабеля и вспомогательных элементов – это специальные элементы, обеспечивающие крепление греющего кабеля на трубопроводе. Она обеспечивает хороший контакт греющего кабеля с поверхностью трубопровода чтобы улучшить его теплосъем. Крепление представляет собой монтажную и крепежные ленты из стекловолокна или алюминия. Кроме того, применяются также металлические хомуты для крепления устройств системы подвода питания и управления.
3. Система подвода питания и управления — специализированные соединительные силовые коробки соответствующего исполнения, в которых производится соединение греющей и питающей части, и контрольные коробки, в которых обеспечивается подключение контрольного кабеля и датчиков температуры. Для трубопроводов очень актуально устанавливать эти коробки непосредственно на сам трубопровод.
4. Распределительная сеть – это кабельные линии питания и управления, которые обеспечивают подачу электрической энергии к соединительным коробкам, а также элементы для прокладки этих кабельных линий.
5. Система управления обогревом — предназначена для сбора информации о параметрах процесса обогрева и выработки сигналов управления для устойчивой и безопасной работы системы обогрева. Включает терморегулятор или термостат, датчики температуры, силовую, управляющую и пускозащитную аппаратуру.

   Датчик температуры может быть установлен как непосредственно на стенке трубопровода для контроля температуры ее поверхности, так и измерять температуру воздуха для включения системы обогрева при низких температурах окружающей среды.

Регулятор контролирует температуру обогреваемого трубопровода и на основе полученной информации управляет работой секций нагревательного кабеля. Регулятор температуры обычно устанавливается в шкафу управления электрообогревом.

Термостат устанавливается в основном на поверхности трубопровода и локально управляет работой системы обогрева. Термостаты используются для контроля работы небольших систем обогрева, т.к. подключаемая к нему мощность нагрузки ограничена.

Шкаф управления электрообогревом обеспечивает подачу питания на нагревательные секции, защиту силовой и греющей части при возникновении аварийной ситуации, перегреве или коротком замыкании, сигнализацию состояния работы системы обогрева, снижение пиковой нагрузки на питающую сеть, передачу информации об обогреваемых объектах в АСУТП и другие задачи. Шкаф управления электрообогревом разрабатывается индивидуально для каждого объекта на основании технического задания на систему электрообогрева. Применяется для систем обогрева трубопроводов средней и большой протяженности. Применение системы управления в составе системы обогрева позволяет существенно сэкономить электроэнергию и защитить обогреваемый продукт от перегрева, что особенно актуально для трубопроводов.

Греющий кабель своими руками

Даже самый бюджетный вариант кабеля, который можно найти на рынке, в расчете на всю длину водопровода выйдет вам в копеечку. Можно ли сделать греющий кабель своими руками? Да, вооружившись разработками народных умельцев и имея определенную хватку, вы сможете сотворить свой собственную систему обогрева водопровода.

Как показала практика, лучшей заменой заводских вариантов может стать силовой телефонный кабель П-274М или «полевик». Его используют для военной полевой связи. Он отвечает основным качествам для обустройства греющего кабеля: прочный, жесткий, водонепроницаемый, хорошо изолирован и в то же время тонкий. Он годами находится под открытым небом без повреждений его целостности и функциональности. Греющий эффект обуславливается внутренней начинкой из медных и стальных жил.

Чтобы провести такой сдвоенный силовой телефонный кабель снаружи трубы, нужно соединить провода на противоположном конце обогреваемого объекта через клеммник и тщательно заизолировать это соединение. Обматывать трубу кабелем нужно с шагом примерно 10 см, а для качественного прилегания к трубе, их оборачивают фольгой и закрепляют скотчем. В завершение нужно применить утеплитель вроде минеральной ваты.

Важно! Напрямую к сети с 220 V такой кабель подключать нельзя!

Нужное напряжение зависит от длины кабеля, который будет проложен: 1-1,5 вольт на 1 метр. То есть, на 30-метровый отрезок нужно будет дать напряжение около 30-36 вольт и ток 8-10 ампер. При таких условиях кабель будет прогреваться до 60 градусов, что вполне достаточно для растопки ледяного затора в трубе.

Это самый дешевый метод самодельного обогрева трубы, хотя вам нужно будет подыскать блок питания для подсоединения системы к электричеству. На рынке можно найти совсем недорогие варианты трансформаторов для этих целей.

Силовой телефонный кабель можно прокладывать и внутри трубы, но нужно будет расплести его на 2 провода. После этого получившиеся провода согнуть пополам и снова свить вдвое. На концах входа провода нужно обеспечить надежную герметизацию. Для такого герметичного входа можно приспособить фланец и гибкий шланг для подключения воды. Чтобы полностью изолировать вход от проникновения влаги, возьмите штуцер, в который будет продеты провода, и залейте эпоксидным клеем, немного сплюсните и затяните накидной гайкой.

Конечно, это будет элементарный вариант – без саморегуляции, кроме того, его лучше будет прокладывать на внешней стороне трубы, так как он не имеет пищевого изоляционного слоя. Очень подходит такой кабель для дачи, где он будет использоваться нерегулярно, а время от времени. В таком случае функции терморегуляции особо не понадобятся, так как она нужна для экономии электричества при постоянном пользовании.

Резистивный: плюсы и минусы

Резистивный кабель отличается более простой конструкцией и невысокой ценой. Бывает трёх видов:

• одножильный;
• двухжильный;
• зональный.

При монтаже требует внимательности и аккуратности, так как вывод из строя одного из участков требует замены всей цепи. Отличительная особенность резистивного кабеля в том, что он обеспечивает стабильный равномерный нагрев по всей протяжённости трассы.

Выпускается в виде бухт и секций с заданной длиной и мощностью провода. Если заводское изделие укоротить, можно увеличить сопротивление проводника, и тем самым, повысить температуру его нагрева. Это чревато оплавлением изоляции и выходом системы обогрева из строя.

Многие производители резистивных кабелей сопровождают свою продукцию подробной инструкцией по монтажу и комплектуют следующими материалами:

• диском с видеоматериалами;
• гофротрубой для установки термодатчика;
• монтажной лентой.

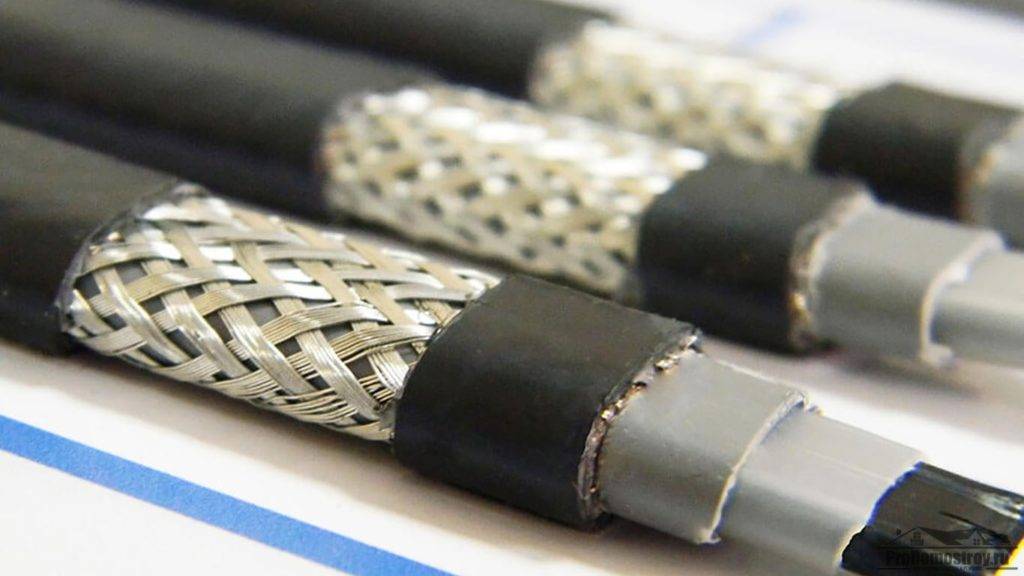

Одножильный

Наиболее простой в конструкции проводник. Состоит из нескольких элементов:

• металлического провода (нагревательной жилы);
• изоляции из полимерных сплавов или окиси магния;
• медной оплётки, выступающей в качестве экрана;
• внешней изоляции.

Максимальная температура нагрева проводников этого вида — 60–65°С.

Двухжильный

Двухжильный отличается от одножильного количеством токопроводящих проводов и способом подключения. Является более мощным проводником, состоящим из нескольких элементов:

• двух нагревательных жил, каждая из которых находится во фторопластовой изоляции;
• одной дренажной жилы без изоляции (уложена поверх первых двух);
• экранирующей оболочки из фольги, охватывающей все три жилы;
• внешней термостойкой изоляции.

Одножильный и двухжильный резистивные кабели называют «последовательными», так как токопроводящие элементы в них расположены равномерно на всем протяжении провода. Наиболее надёжную продукцию предлагают следующие компании:

• норвежская NEXANS;
• финская ENSTO;
• DEVI (Дания);
• испанская CEILHIT;
• украинская «ЭКСОН»;
• российская «ССТ».

Зональный

Зональный резистивный кабель иначе называют «параллельным». Он отличается от двух предыдущих видов проводников резистивного типа конструкционным решением.

1. Состоит из двух токопроводящих жил. Через определённое расстояние (100–150 см) в изоляции жил предусмотрены «контактные окна».
2. Поверх жил уложена спираль, изготовленная из сплава с высоким удельным сопротивлением.
3. Спираль в точках своего изгиба (контактных окнах) поочерёдно замыкается с каждой из двух жил. При этом образуются параллельно расположенные зоны нагрева, максимальная длина которых может оставлять 200 см.

Зоны образуют систему нагревательных элементов — резисторов и являются самостоятельными, независимыми от других, секциями системы обогрева.

Преимущества зонального кабеля:

• гарантирует стабильность мощности, независимо от температуры окружающей среды;
• позволяет проектировать системы любой длины без потери силы нагрева.

Советы и рекомендации

Будьте осторожны при установке. Это позволит избежать определенных проблем.

Не скручивайте провода вместе. Это приведет к короткому замыканию.

Черный полимер, окружающий токоведущие проводники, должен быть изолирован.

Электрическое соединение всей системы должно быть хорошо изолировано, чтобы избежать искр и возможных пожаров.

Каждое электрическое соединение греющего кабеля должно быть надежно защищено от влаги.

Когда труба надежно закреплена внутри или снаружи, важно позаботиться об изоляции конца трубы. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защищает провода от влаги, что снижает риск короткого замыкания.

— При одновременном использовании двух способов прокладки кабеля внутри и снаружи трубы скорость нагрева воды может быть увеличена во много раз, но это влечет за собой дополнительные затраты на установку.

— Обогрев водопроводных труб саморегулирующимся греющим кабелем позволит игнорировать теплые участки и направлять ток на холодные. Он одобрен для резки, поэтому не возникнет проблем с его установкой даже в труднодоступных местах. Длина кабеля не влияет на мощность нагрева.

— Резистивный провод стоит в два раза дешевле, но срок ее службы гораздо меньше. Если был проложен обычный двухжильный кабель, его придется заменить через 5-6 лет.

— Оплетка на кабеле используется для его заземления. Вы можете пропустить эту часть работы, но лучше ознакомиться с методами заземления.

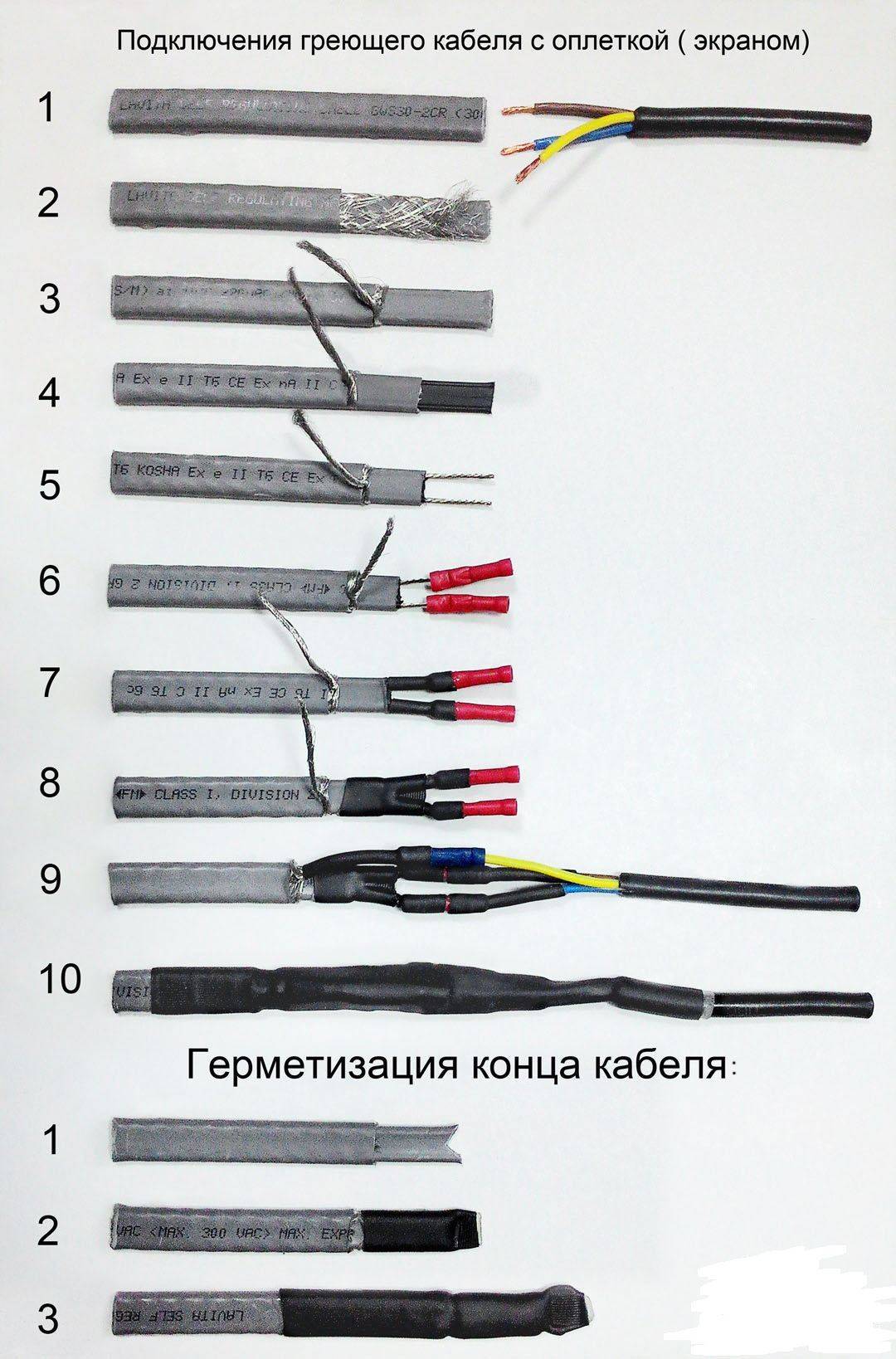

Схема подключения греющего кабеля

Подключить КСО достаточно просто. Нужно подать напряжение в 220 вольт к токопроводящим жилам кабеля. Греющий конец необходимо хорошо изолировать, чтобы не произошло соприкосновение токопроводящих жил.

Если есть заземление, оно должно иметь специальную оплетку.

Способ подключения зависит от нескольких факторов:

• Где он будет установлен.
• Имеющиеся инструменты.
• Наличие расходных материалов.

Схема подключения для любого способа имеет одинаковый вид. Если отсутствует оплетка, к его жилам просто подается напряжение.

Обязательно изолируется противоположный конец.

Токопроводящие жилы должны быть надежно защищены от контакта между собой.

Если греющий шнур снабжен заземляющий экраном, его необходимо заземлить. В случае невозможности заземления, экран просто обрезают.

Более подробно о подключении можно посмотреть на сайте: http://zona-tepla.ru/podklyuchenie-greyushhego-kabelya/

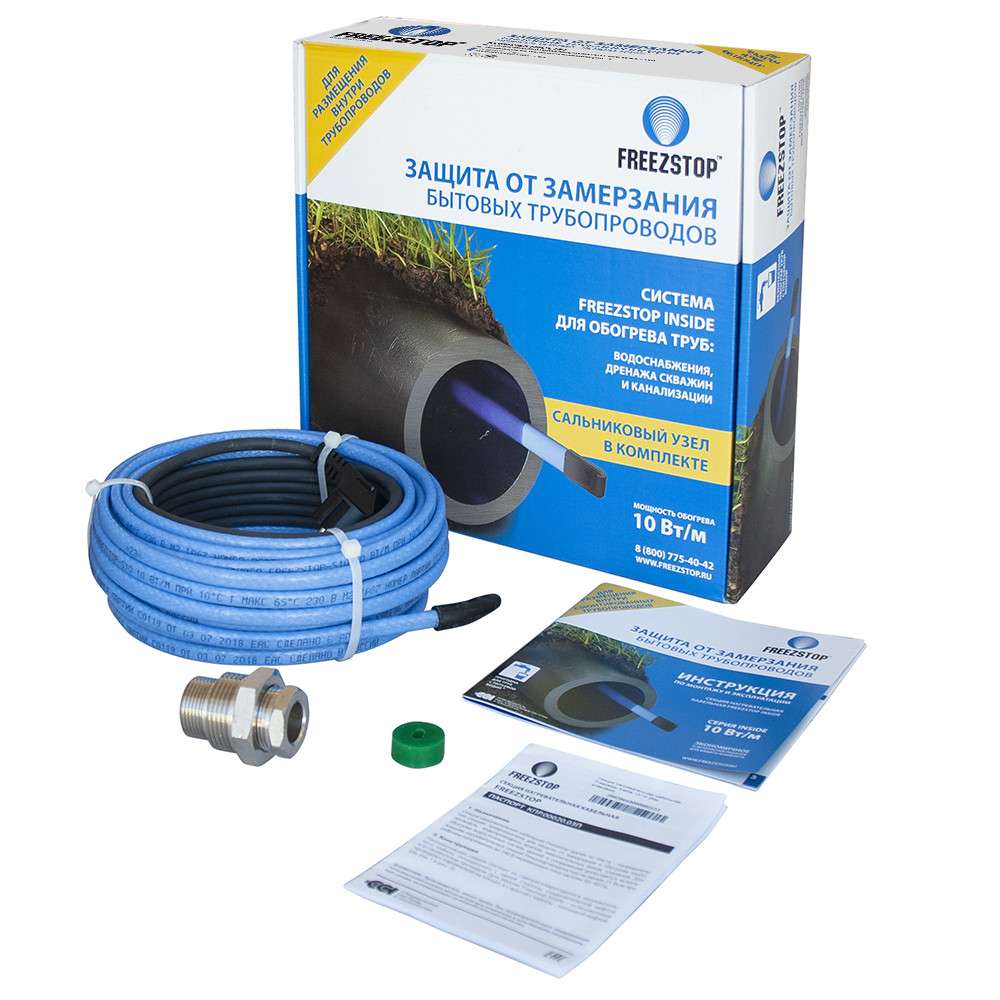

Freezstop Inside 10-4

​Фото:https://market.yandex.ru

Греющийся кабель можно прокладывать не только снаружи, но и внутри трубопровода. Соединительная и концевая муфты не боятся механических повреждений и полностью герметичны. Для удобства ввода кабеля в трубу используется специальный сальниковый узел из резинового уплотнителя, шайб и втулок. Мощность устройства — 40 Вт, минимальный радиус изгиба составляет 35 мм. Одной из особенностей комплекта является устойчивость к экстремальной температуре. Он стабильно функционирует в диапазоне от -50 до +50 °C. Экранирование обеспечивает защиту от внешних помех.

Греющий кабель саморегулирующийся Freezstop Inside 10-4

Инструктаж по подключению обогрева

В действительности разобраться в том, как установить греющий кабель своими руками, несложно. Устанавливать такой элемент можно как на пластиковый, так и чугунный водопровод. Сначала выполняются подготовительные работы. Кроме того, нужно приобрести все необходимые инструменты и материалы.

Сначала монтируется греющий кабель, схема подключения часто указывается производителем в документации, прилагающейся к обогревательному элементу. Следующим этапом монтажа такой системы является установка кожуха для защиты. В последнюю очередь проводится подключение кабеля к сети и проверка его работы. Кроме того, можно произвести монтаж греющего кабеля внутри трубы. Это повысит его эффективность.

Подготовительные работы

Нужно сразу приобрести все необходимые для монтажа инструменты и материалы, в т.ч.

• соединительные гильзы;
• плоскогубцы;
• рулетка;
• кримпер;
• строительный фен;
• монтажные нож и скотч;
• кусачки;
• термоусадочные трубки.

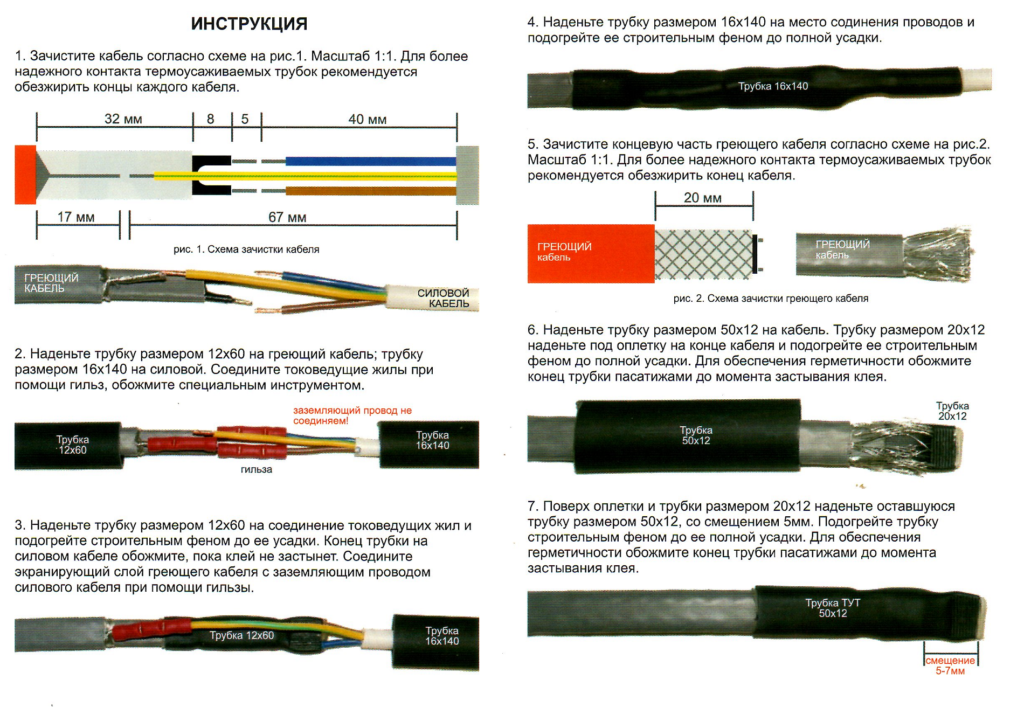

После этого следует провести концевую заделку. Свободный конец, который не будет подключаться к сети, нужно освободить от защитной изоляции и обрезать ступенькой. После этого необходимо изолировать ее термоусаживаемую трубку. Некоторые системы уже подготовлены к установке.

Данный вариант более удобный, поэтому его рекомендуют людям, которые хотят установить подогревающий кабель правильно, но не имеют опыта проведения подобных работ.

Крепление кабельной системы

Наиболее простой вариант расположения – прямолинейный. В этом случае кабель фиксируется параллельно трубе. Данный вариант крепления подходит для подогрева расположенных внутри помещения труб, которые дополнительно будут прикрываться слоем утеплителя. В этом случае термическому воздействию подвергается только небольшая часть трубы, но этого будет достаточно, чтобы внутри нее не образовывался лед.

Пользуясь таблицей можно быстро подобрать длину шага для прокладке кабеля по трубе.

В этом случае на трубе располагаются сразу несколько кабелей. Такой вариант рекомендован, если труба даже при дополнительном монтаже теплоизоляционного слоя будет подвергаться воздействию повышенных температур в зимний период. За счет такого расположения нагревательных элементов достигается более равномерное прогревание.

Для фиксации следует использовать металлическую скотч-ленту. При монтаже прямолинейным способом он фиксируется лентой по всей протяженности. При укладке нагревательного элемента навивным методом для фиксации труба обвивается с шагом не менее 30 см.

Часто саморегулирующий греющий кабель устанавливается навивным способом. В этом случае проводник оборачивается вокруг трубы с соблюдением шага 20-50 см. Этот метод обеспечивает хороший прогрев трубы, но приводит к увеличению расхода элемента.

Крепление защитного кожуха

После того как саморегулирующийся кабель будет установлен, можно приступать к формированию утеплительного слоя. Он необходим не только для недопущения потери тепла, но и защиты нагревателя от механического повреждения.

Если в инструкции, прилагающейся к системе обогрева, есть указание на необходимость установки того или иного утеплителя, нужно следовать ему.

Если рекомендаций производителя нет, можно использовать рулонный изолон, минеральную вату или поролон. Выбранным утеплителем оборачивается вся труба. Фиксировать материал можно лентой-скотчем или шпагатом. Дополнительно утеплитель желательно обработать мастикой или другим гидроизолирующим составом.

Подключение к питающей сети

Подключение кабеля к сети выполняется специальными элементами, которые нужно приобрести заранее.

Сначала необходимо свободный конец нагревателя освободить от изоляции. Изоляционный экран следует скрутить в пучок и произвести зачистку жил проводника. Жилы и силовой кабель соединяются. Поверх места соединения фиксируется термоусадка.

Проверка и запуск в работу

Нагреватель должен иметь отдельную линию. После этого нужно включить систему и подождать, пока элемент нагреется. Если неисправности не будут обнаружены, значит, установка правильно произведена.

Разновидности кабелей

В зависимости от назначения и конструкции они подразделяются на:

• резистивные;
• сморегулирующиеся;
• наружные;
• внутренние.

Резистивные кабели имеют жилы из металлического сплава с большим сопротивлением.

Если кабель подключен к сети напрямую, то потребление им электроэнергии будет постоянным, независимо от температуры грунта и воды.

Это является существенным недостатком. Чтобы сократить излишнее потребление электричества совместно с кабелями устанавливаются термодатчик и программируемый регулятор температуры, подающий на кабель напряжение 220 В.

Температуру включения регулятора устанавливают около 3°С, а отключения от 5 до 8°С.

Для повышения точности измерения температуры термодатчик прижимают к поверхности трубы как можно плотнее и на максимально возможном удалении от оболочки кабеля.

Терморегулятор устанавливается в закрытом помещении, около или внутри распределительного щитка.

Обогрев водопровода включают зимой, после начала промерзания грунта.

Кабель может иметь одну или две жилы.

Одножильный дешевле, но требует подключения проводов питания с обоих концов. Это усложняет электромонтаж и требует прокладки дополнительного провода.

В основном применяются кабели с двумя жилами.

На одном конце жилы соединяются между собой и изолируются концевой муфтой, другой конец подключается к сети или терморегулятору.

Объясняется это тем, что выделяемая в нем мощность пропорциональна квадрату напряжения питания и обратно пропорциональна сопротивлению жил:

• U – напряжение питания, В;
• R – сопротивление жил, Ом.

Если разрезать кабель пополам, то его сопротивление уменьшится в два раза, во столько же раз увеличиться и мощность.

Это приведет к разогреву кабеля и его оболочки до недопустимо высоких температур.

А если его разрезать на три части, то мощность увеличится уже в три раза, и т.д.

Срок службы 10 – 15 лет.

Саморегулирующиеся кабели применяются в основном для обогрева протяженных участков водопровода. Они состоят из двух медных проводов, по всей длине соединенных между собой токопроводящей металлизированной полимерной пленкой, изменяющей сопротивление в зависимости от температуры.

При нагревании оно растет, а при охлаждении уменьшается. Это свойство используется для автоматического поддержания температуры воды: при ее понижении ток через кабель возрастает, и нагрев увеличивается.

И, наоборот, при повышении температуры, ток уменьшается, и выделяемая мощность тоже снижается.

Причем это может происходить необязательно по все длине кабеля, а только на участке с изменившейся температурой.

Саморегулирующиеся кабели зимой поддерживают температуру на уровне 3±2 °С.

Они дороже резистивных, но зато не требуется установка терморегуляторов и температурных датчиков.

Кроме того, они допускают разрезку в необходимый размер.

Срок службы – не менее 10 лет.

Кабели для наружной прокладки плотно прижимаются к нижней поверхности трубы липкой лентой или хомутами с промежутками около 300 мм. Если кабелей два или больше, то крепить их нужно как можно дальше друг от друга, чтобы исключить взаимный нагрев.

Можно применить и другой способ: спиральную обмотку вокруг трубы.

При монтаже на пластиковые трубы рекомендуется под укладываемый кабель наклеить металлизированную фольгу или скотч. Это улучшит теплопроводность и снизит тепловые потери.

Если на трубах установлена массивная водопроводная арматура – вентили, тройники и т.д, то намотку вокруг них нужно вести поплотнее, чтобы обеспечить их прогрев.

Кабели для прокладки внутри трубы должны отвечать необходимым требованиям безопасности:

• Иметь водонепроницаемую оболочку и защитную изоляцию, которая выдерживает постоянное воздействие воды и перепады температуры без нарушения диэлектрических свойств.
• Иметь металлическую оплетку.
• На конец кабеля должна быть установлена герметичная изоляционная концевая муфта.

Кабели для внутренней прокладки дороже, но позволяют снизить необходимую мощность до 5 Вт на метр и получить значительную экономию электроэнергии.

Используются они в основном на участках водопровода, имеющих диаметр трубы больше 40 мм, иначе кабель существенно уменьшит ее эффективное сечение.

Почему необходимо использовать кабельные нагреватели?

Многие расположенные снаружи протяженные конструкции подвержены образованию льда с последующим возникновением аварийной ситуации:

1. карнизы крыш. Наледи и сосульки портят кровельное покрытие, а при падении опасны для находящихся внизу людей;
2. водосточная система. Обледенение вызывает деформацию или обрыв желобов, также нарушается отвод влаги;
3. крыльцо, пешеходные дорожки. Становятся скользкими, что приводит к травмированию людей;
4. водопровод, канализация, прочие трубопроводы, резервуары. Ледяная пробка закупоривает магистраль, а при сильном обледенении конструкция разрушается (вода при замерзании расширяется).

При помощи греющих кабелей устраивают полы с подогревом. В отличие от

водяного «теплого пола»

такая система проще в монтаже и не грозит протечками.

Что такое греющий кабель

Это изобретение будет интересно главным образом владельцам частных домов, тем более, если они имеют свой автономный водопровод. Если на улице резко упала температура, то это может дойти до труб, тогда вода в них промерзает. Вначале это снижает ток воды, а затем и вовсе перекрывает. Наиболее опасное последствие такого промерзания – разрыв трубы, который оборачивается неминуемыми расходами на капремонт системы. Мы предлагаем эффективную предупреждающую меру – греющий кабель, который можно купить или сделать своими руками.

Греющий кабель преобразовывает электричество в тепло, подобно знакомым нам нагревательным элементам – спираль или ТЭН. Он может размещаться как снаружи, так и внутри трубы, преимущественно на самых подверженных холоду участках. В отличие от обычных нагревательных приборов, задача кабеля не заключается в нагревании воды до теплого состояния. Он поддерживает температуру воды в трубе на таком уровне, чтобы предотвращать ее переход в кристаллическое состояние.

Существует два варианты греющего кабеля:

• Резистивный;
• Саморегулирующийся.

Резистивный кабель

Резистивный кабель более прост по своему устройству, которое заключается в системе датчиков, реагирующих на изменение температуры относительно заданных параметров. Когда температура ниже нормы, то датчики дают автоматике сигнал о включении обогрева, а при достижении нужной минимальной температуры происходит автоматическое отключение системы.

Проводник внутри кабеля представляет собой сплав с высоким сопротивлением, что вызывает его нагрев при прохождении через него тока. Такой кабель может быть одножильным и двухжильным. Первый вариант не очень популярен, поскольку законы электричества требуют смыкания цепи в кольцо. В одножильном варианте оба конца кабеля должны сходиться у источника питания. Говоря об обогреве трубопровода, такое условие выполнить крайне сложно, а порой – невозможно.

С двухжильным вариантом все куда проще, ведь с одной стороны его подсоединяют к сети, а на другом конце замыкают кольцо при помощи контактной муфты. Причем одна из двух жил может быть проводником, а другая только как конструкционная необходимость. Конечно, если греющими проводниками являются две жилы, то мощность такой системы очень высока.

Проводник необходимо надежно защитить несколькими слоями изоляции, а также экраном, как заземляющим контуром. Снаружи должен быть слой высокопрочного поливинилхлорида, стойкого к любым внешним воздействиям.

Плюсы резистивной модели:

• Высокая теплоотдача и мощность системы, что является ключевым моментом для труб большого диаметра, а также при необходимости подогрева большого количества ключевых точек: фитинги, тройники, краны и т.д.;
• Простота в исполнении , а также невысокая стоимость такой системы.

• Дополнительные затраты финансов и сил на приобретение и установку термодатчиков, автоматики и блоков контроля;
• Готовый покупной резистивный кабель продается определенным метражом, причем самостоятельно изменять его длину нельзя. Контактная втулка изделия должна быть выполнена в заводских условиях.

Саморегулирующийся кабель

Данная модель призвана экономить электроэнергию. Ее устройство кардинально отличается от предыдущего варианта. Здесь два проводника из металла разделены матрицей из полупроводника, которая выделяет тепло. Уникальные свойства этого полупроводника таковы:

• при низких температурах способность проводить ток максимальна;
• при повышении температуры проводимость падает, снижая расход электроэнергии.

Очевидно, что температура в разных участках трубы зависит от глубины и других факторов, поэтому такие точки саморегуляции находятся по всей длине кабеля. Таким образом, каждый участок трубы получает необходимый нагрев благодаря матрице из полупроводника, которая находиться в этой точке – максимальны нагрев происходит в самых холодных местах.

Плюсы саморегулирующейся модели:

• Экономия электроэнергии за счет минимально необходимого нагрева каждого отрезка трубы;
• Любая длина кабеля доступна для покупки – покупаете, сколько вам нужно, но шаг нарезки от 200 до 500 м;

Минусы саморегулирующейся модели:

Немалая цена такого кабеля – минимальная цена за метр погонный от 200 рублей за самые дешевые модели и до 1000, а порой и более;
