Металлические хомуты для крепления труб и их виды

Различия между крепёжными и ремонтными хомутами

В первом случае необходимо обеспечить не только фиксацию соединения, но и обеспечить его соостность при длительной эксплуатации. Поэтому крепёжные варианты отличаются увеличенной шириной и предусматривают дополнительные фиксирующие гнёзда.

Ремонтные варианты считаются изделиями временного назначения, поэтому указанные выше требования соблюдать не обязательно.

Технические характеристики ремонтных хомутов

Выбор такой продукции производят по следующим параметрам:

  • Температуре применения (учитывается разница в коэффициентах теплового расширения материала.
  • Вес, который должен выдержать все ремонтные нагрузки на обслуживаемый участок трассы.
  • Материал, который учитывает возможные коррозионные воздействия.
  • Габаритные размеры, которые не должны мешать производству ремонтных работ.
  • Характер окружающей среды (например, необходимость в изоляции от шума).

Важно использовать максимальное количество стандартных элементов

Скрытие полипропиленовой трубы в стене

Лучший вариант реализации трубопровода является его прокладка в штробах либо каналах. Такой способ позволит защитить систему от негативного воздействия окружающей среды и прочих факторов. А качественная фиксация позволяет снизить напряжение в трубопроводе.

Разберемся, какой порядок действий при монтаже системы коммуникаций таким образом. Первым делом в стене проделывается отверстие под канал. Все элементы трубопровода защищаются мягким материалом (прочитайте: «Как спрятать полипропиленовые трубы в стене – правила монтажа»). Чаще всего для этих целей используют минеральную вату и гофрированный картон, но бывают и другие варианты.

Если присутствует такая необходимость, то заготавливается теплоизоляционная и водоотталкивающая прокладка. Затем можно переходить к монтажу труб в проделанный канал. Все коммуникации заделываются с помощью шпаклевки, либо их можно скрыть различными отделочными элементами. Под конец выполняется финальная отделка стен. Результатом этих действий станет целиком скрытый трубопровод.

Преимущества

  • Стальная окантовка выполнена из высококачественной углеродистой стали с электрическим оцинкованным покрытием толщиной 8-10 микрон, обеспечивающим повышенный срок эксплуатации и коррозийной стойкости
  • Повышенная толщина ленты гарантирует высокие нагрузки на хомуты «КМП»
  • Прокладка из высококачественного резинового уплотнителя предотвращает термическое расширение, сохраняет эластичность при температурах –40°С до +70°С, имеет высокую сопротивляемость к старению, устойчива к воздействию кислот, щелочей и других агрессивных химических веществ
  • Жесткая часть профиля предотвращает соскальзывание профиля с хомута при монтаже и протяжке труб, мягкая обеспечивает надежное сцепление с трубой, уменьшает вибрацию, обеспечивает звукоизоляцию
  • Винты из оцинкованной стали с универсальным шлицем идеально подходят для установки для отвертки и шуруповерта, удлиненная резьба на винтах, что повышает срок службы винтов и качество затяжки соединения;
  • Крепление гайки к хомуту обеспечивается методом контактной сварки, сварное соединение проходит технические испытания на разрыв
  • Резьба, нарезанная в отверстиях, имеет несколько полных витков, что обеспечивает надежную фиксацию двух половинок хомута с помощью крепежных винтов
  • Огнестойкость хомутов соответствует классу В2 и DIN 4102/2

Изготовление хомута своими руками

За неимением возможности приобрести производственный кронштейн, крепежное устройство можно сделать и собственными силами. Рассмотрим, как грамотно сделать и поставить на трубу металлический хомут.

Обжимной бандаж проще всего выполнить из полосы листовой стали. Для этой цели лучше всего использовать жесть с оцинкованной поверхностью толщиной в 1 мм. Для соединения концов полосы потребуются также болты М6-10.

Набор инструментов, необходимый для изготовления крепежа:

  • молоток;
  • тиски;
  • штангенциркуль;
  • гаечные ключи;
  • плоскогубцы;
  • ножницы по металлу;
  • болгарка.

Для просверливания крепежных отверстий потребуется также дрель с набором сверл соответствующего диаметра. Чтобы предупредить смещение резиновой прокладки относительно металлической скобы, можно применить строительный клей.

С помощью штангенциркуля измеряют диаметр трубы, которую необходимо прикрепить.

Если габариты трубопровода не позволяют произвести измерения штангенциркулем, задействуйте линейку и уголок, но будьте готовы к тому, что замеры дадут небольшую погрешность

Из отрезка листовой стали вырезают полосу шириной в 4-8 см. Чтобы грамотно рассчитать длину полосы, полученное значение диаметра трубы умножают на число «Пи», т.е. на 3,14. Это и будет длина изделия. Но, чтобы иметь возможность выполнить ушки для фиксации, к значению длины следует добавить еще 3-4 см.

С помощью ножниц по металлу вырезают заготовку, придавая полосе необходимую форму. В районе расположения ушек скобы просверливают 2 отверстия. Количество болтов напрямую зависит от ширины полосы:

  • для держателей шириной до 6 см достаточно пары крепежей;
  • если ширина бандажа 6-8 см, лучше установить три болта.

Если приобретенные болты имеют большие шляпки, диаметр отверстий можно расширить на пару миллиметров. В идеале для крепежей лучше приобретать металлические шайбы.

Проверив совпадение проделанных отверстий в ушках заготовки, остается только вставить в крепежный хомут уплотнительную прокладку и закрутить гайку на болте

Чтобы сделать резиновую прослойку, вырезают из плоской резины заготовку чуть большего размера, нежели та, что выполнена из стали. Ее фиксируют к металлической скобе путем нанесения слоя строительного клея.

Готовой скобой остается только обвязать трубу в нужном месте, соединив ушки между собой посредством болтов. Установленный на трубу хомут прикрепляют к стене.

Инструкция по креплению труб при помощи хомутов

Как производится крепление трубы к стене хомутами? Работа выполняется по следующей схеме:

  1. по всей длине трубопровода наносится разметка мест расположения крепежных элементов. По требованиям металлический или пластиковый хомут надо располагать на расстоянии:
  2. 80 см, если диаметр труб не превышает 20 мм, а температура проходящей жидкости 60ºС;
  3. 65 см, если производится крепление труб для горячей воды, диаметром не более 20 мм;
  4. 110 см при креплении труб диаметром 40 мм, предназначенных для холодного водоснабжения;
  5. 95 см для фиксации труб горячего водоснабжения диаметром не более 40 мм;
  6. 185 см и 160 см, если необходимо закрепить трубы диаметром 110 мм и более для холодного и горячего водоснабжения соответственно;

Определение мест расположения хомутов

  1. в обозначенных местах просверлить отверстия для крепления хомута к стене. Диаметр отверстий должен соответствовать диаметру крепежных шпилек, если устанавливаются устройства с резиновой прокладкой, или крепежным болтам при использовании иных видов хомутов. При подготовке отверстий также необходимо следить за глубиной сверления. Если хомуты установить не в одной плоскости, то трубопровод будет перегибаться, что вызовет дополнительный шум при прохождении жидкости, и будет способствовать отложению загрязнений в местах перегиба;
  2. в подготовленные отверстия вставляются пластиковые дюбеля. Для этого потребуется подготовить молоток;
  3. производится фиксация хомута при помощи отвертки соответствующего размера (если хомут закрепляется болтами) или вручную (используется для хомутов со шпильками);

Крепление хомута к стене

  1. на хомуты закрепляются трубы. Затяжка хомутов на трубе должна быть достаточно прочной, но без чрезмерного усилия, так как любая перетяжка может привести к деформации трубы и, как следствие, снижению периода использования трубопровода.

Читать также: Как заварить алюминий электросваркой

Крепление трубы на хомут

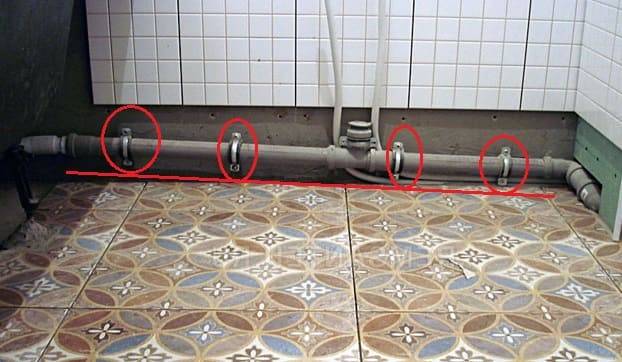

Процесс закрепления трубы канализации при помощи хомута представлен на видео.

Итак, хомут является простейшим и достаточно надежным способом крепления труб не только к стене, но и потолку. Стоимость крепежных элементов невысокая, что позволяет использовать устройства широкому кругу потребителей. Работу по установке хомута и закреплению трубы можно провести своими силами.

При прокладке и монтаже трубопроводов различного назначения (водоснабжения, отопительной или канализационной системы и так далее) используются специальные устройства – хомуты для крепления труб. Небольшие изделия позволяют надежно закрепить как горизонтальные, так и вертикальные участки трубопроводов к стене, полу, потолку и иным предметам. Как подобрать и использовать устройство, читайте далее.

Приспособления для фиксации трубопровода

Виды

В зависимости от конструкции различают следующие виды кронштейнов для дымоходов:

Стартовые

Это самый прочный и мощный вид – на него опирается весь дымоход. Обычно его выполняют из двух консольных треугольников из прочного металлического профиля толщиной стенок 1-3 мм. Со стороны стены и со стороны улицы они соединены перемычками, придающими дополнительную жесткость конструкции. Сверху крепится опорная площадка с вырезом под ревизию с краном для слива конденсата. Иногда вместо площадки используют еще одну перемычку, и нижняя кромка трубы опирается на квадратный контур.

Стеновые (настенные)

это более легкие конструкции, они не несут весовой нагрузки, их функция ограничивается тем, чтобы зафиксировать вертикальное положение трубы. Представляют собой разъемное кольцо и легкую консольную конструкцию, соединяющую хомут и панель стенового крепления.

Изготавливаются посредством штамповки и сварки из нержавеющей стали, оцинкованного или окрашенного черного металла.

При небольшом расстоянии от стены (до 100 мм) для соединения кольца с креплением может использоваться металлическая пластина, расположенная перпендикулярно стене. Она часть разъемного кольца приваривается к полукруглому вырезу в этой пластине, а другой конец пластины загибается и крепится к стене.

При большом расстоянии кольцо крепится к пластине двумя консолями из металлопрофиля.

Телескопические

В таких конструкциях можно изменить расстояние от кольца до стены- одна трубка квадратного профиля может перемещаться внутри другой. Такие кронштейны очень удобны для монтажа дымохода на стену из цельных бревен и на другие неровные поверхности. После точкой подгонки вылета трубки фиксируются болтом с гайкой. Телескопическое крепление для трубы менее надежно, чем цельносварное, поэтому их приходится делать из профиля большего сечения.

На шпильках

Облегченное бюджетной крепление. Для него используется стандартный хомут для трубопроводов, приваренный к резьбовой шпильке. Шпилька заворачивается в деревянную стену или в дюбель. Из-за единственной точки крепления к стене снижена жесткость и способность противостоять ветровым нагрузкам.

Консольные

В этом варианте крепления не используются обжимные кольца или хомуты, дымоход крепится к паре консольных направляющих. При таком способе фиксации снижена способность противостоять боковым ветровым нагрузкам. Рекомендуются для бюджетного стартового крепления внутридомовых дымоходов. крепления.

Разъемное соединение труб без резьбы и без сварки

Существует ещё множество способов соединить трубы без резьбы так, чтобы в дальнейшем их можно было разъединить.

С помощью муфты

Бывают ситуации, когда возникают трудности с заменой отрезка трубы без резьбы. В таком случае используют специальную муфту, которая состоит из:

  • корпуса;
  • 4 шайб и двух гаек;
  • двух прокладок из резины.

Для того, чтобы соединить две трубы, надо продеть их концы сквозь гайки, шайбы и прокладки и соединить их внутри корпуса. Теперь останется только вкрутить гайки. Прокладки сдавливаются и обеспечивают герметичность, если же этого не произошло, то следует добавить ещё одно прокладочное кольцо.

Самое главное – подобрать муфту необходимого диаметра. Если взять муфту большого размера, то протечки нельзя будет устранить.

Фланцевое соединение стальных труб

Стыкование с помощью фланцев применяется в основном для стальных труб. Фланец – это деталь для ремонта и монтажа отдельных частей трубопровода. При таком совмещении труб учитывают несколько моментов:

  1. Гайки не должны быть перекошенными, поэтому очерёдность их накручивания такая: сначала крутят гайки, расположенные одна против другой, а не по окружности.
  2. Для водопровода используют прокладку из тряпичного картона, пропитанную олифой.
  3. Для отопительных труб нужна прокладка из асбестового картона.
  4. Концы у болтов не должны торчать из гаек больше чем наполовину.
  5. Внутренний диаметр прокладки должен быть чуть больше диаметра трубы, а внешний – не задевать болтов.
  6. Не стоит использовать несколько прокладок для одного фланца, это уменьшит герметичность.

Фланцевое соединение используется для труб как малого, так и большого диаметра. Можно применять для газовых труб, дымоходов, канализации и других.

Цанговое соединение труб

Для монтажа пластиковых труб используют цанговые фитинги, которые состоят из корпуса, куда помещено обжимное кольцо и резиновая прокладка. Преимущества:

  • низкая стоимость и доступность;
  • надёжность;
  • лёгкость при монтаже;
  • возможность повторного использования цанги.

Обратите внимание на то, что иногда такое крепление ослабевает, поэтому необходимо время от времени производить затягивание. Соединить таким способом трубы просто: сначала вставляется цанга внутрь трубы, а затем затягивается внешняя гайка

Также поступают и со второй трубой

Следует помнить о том, что эта деталь оказывает высокое давление на трубу, поэтому при затягивании гайки важно её не перекрутить, чтобы не допустить появления щелей и трещин. Соединить таким способом трубы просто: сначала вставляется цанга внутрь трубы, а затем затягивается внешняя гайка

Также поступают и со второй трубой. Следует помнить о том, что эта деталь оказывает высокое давление на трубу, поэтому при затягивании гайки важно её не перекрутить, чтобы не допустить появления щелей и трещин

Соединить таким способом трубы просто: сначала вставляется цанга внутрь трубы, а затем затягивается внешняя гайка. Также поступают и со второй трубой

Следует помнить о том, что эта деталь оказывает высокое давление на трубу, поэтому при затягивании гайки важно её не перекрутить, чтобы не допустить появления щелей и трещин

С помощью хомутов

Виды соединений бывают разными, одно из них – это быстросъёмное стыкование труб. Оно осуществляется с помощью хомутов – устройства, в виде металлического кольца с затягивающим механизмом: гайки с метрической резьбой. Такой способ рассчитан на то, чтобы создать герметичность шланга, резиновых труб с твёрдым основанием. Монтаж не требует усилий.

Хомуты могут быть разными, например, в продаже можно встретить пружинные проволочные, работающие по принципу прищепки. Несмотря на простоту конструкции, такие устройства могут обеспечить полную герметичность соединения.

Компрессионные фитинги

Чтобы соединить пластиковые трубы применяют компрессионные фитинги. Эти детали позволяют делать разветвления и повороты, также увеличивать длину изделий. Достоинства:

  • не нуждается в постоянном контроле, не надо периодически подтягивать болты;
  • можно укладывать в бетон или на глубину;
  • высокая степень герметичности, не поддаётся коррозии;
  • лёгкий и быстрый монтаж.

Способы монтажа труб

                Ключевой этап создания канализационной системы — крепление труб канализации. Фиксация в определенном положении обеспечивает прочность системы, позволяет замаскировать трубы облицовочными материалами. Скрытый монтаж требует герметичности и надежности соединений. Протечки, возникающие под отделочными материалами, станут заметны не сразу. Часто о них сообщают соседи снизу, когда проблема уже достаточно велика.

                Существует два способа монтажа системы. Они отличаются друг от друга положением трубопроводов относительно плоскости пола, стены или потолка. Рассмотрим эти способы внимательнее:

Закрытый

                Закрытый монтаж представляет собой прокладку канализационных линий в углубление, сделанное в опорной плоскости. Перед началом монтажных работ производят разметку, по которой производят штробление. Глубину паза выбирают так, чтобы труба оказалась полностью спрятана в поверхности опоры. Этот метод позволяет спрятать элементы системы, исключить образование лишних уступов или коробов. Кроме этого, крепления для канализационных труб становятся необязательными. Недостатками этого варианта являются:

  • толщина стен должна позволять сделать углубление нужного размера. В типовых квартирах этот способ годится не всегда. Чаще всего такой вариант применяется в частных домах или квартирах старой постройки, с кирпичными стенами;
  • изготовление штробы требует немалых трудозатрат. Как правило, одновременно с канализацией в стену прячут водопроводные коммуникации. Это увеличивает объем работ и требует больше времени на подготовку.

Преимуществом закрытого монтажа является аккуратная и ровная поверхность стен. После укладки плитки на виду никаких элементов системы не остается. Это позволяет использовать навесную сантехнику.

Открытый

                Установка труб открытым способом выполняется гораздо быстрее. Используется специальный крепеж канализационных труб к стене, надежно фиксирующий трубы в нужном положении. Обеспечивается заданный уклон, положение элементов системы остается неизменным. Недостаток этого способа — открытое расположение труб. При выполнении отделки их приходится прятать под облицовкой, для чего сначала строят короб. Это отнимает пространство помещения, которое и так не отличается большими размерами. Однако, в квартирах с бетонными стенами этот способ практически не имеет альтернативы.

Классификация крепёжных элементов

Все виды креплений для труб классифицируют по двум основным показателям:

  • способ использования;
  • способ монтажа.

Неподвижная опора жестко крепится к поверхности и имеет устойчивость к вибрации трубопровода

Метод использования крепёжных элементов выбирают, ориентируясь на их конструктивные характеристики. Выделяют следующие варианты приспособлений:

Подвижные. Такие элементы используют в тех случаях, когда нужно сохранить подвижность трубы. Движение трубы возникает в результате воздействия на неё высоких температур. Эти детали очень популярны при установке пластиковых коммуникаций и прокладке в подземных каналах.

Неподвижные. Крепежи, которые имеют устойчивость к вибрации, а также способны демпфировать линейные расширения в системе.

Скользящие. Такие крепежи позволяют передвигаться трубам не только в продольном, но и в поперечном направлении.

Крепление трубопроводов к стенкам


При прокладке коммуникаций очень важным этапом является крепеж трубопровода к стенам. И при таких работах незаменимым элементов становится хомут для крепления стальных труб к стене.

Металлические виды чаще всего применяют для стальных трубопроводов. Они представляют собою опору, на которой имеется дюбель или ударный анкер для крепления к стене. А сама труба прикрепляется посредством полукольца, оснащенного винтовыми соединениями.

Видео

Часто для монтажа вместо хомутов используют скобы, пластиковые опоры и клипсы. Несомненно, этот способ позволяет сэкономить часть финансов, но надежность в первом варианте на много выше. И специалисты для работы рекомендуют именно конструкции хомутного типа.

При монтаже трубопровода с использованием хомутов, на стене предварительно делают разметку. Расстояние между креплениями не должно превышать длину в один метр. Самый надежный вариант – это расположить по два фиксирующих элемента на один погонный метр трубы.

Усиленные виды фиксирующих механизмов

Стальные усиленные хомуты для крепления металлических труб, прежде всего, применяют в местах с повышенными техническими требованиями.

Это – необходимость создать высокопрочное соединение. Для таких целей применяются изделия повышенной жесткости.

Область применения таких конструкций:

  • Машиностроение.
  • Химическая промышленность.
  • Строительная сфера.
  • Коммунальное хозяйство.

Особенности данных устройств:

  • Выпуск из стали высокого качества.
  • Гайки, лента, болты проходят оцинковку отдельно.
  • При производстве не допускают сварочных швов, а соответственно изделия не подвергаются влиянию коррозии.
  • Укрепленный шарнир может выдержать очень высокий момент кручения.
  • Перемычки и закругленные крайние части механизма создают оптимальный показатель защиты шланга от повреждения.

Изделия с437

Хомут для крепления стальных труб с437 предназначен для фиксации металлических трубопроводов с небольшим диаметром. Это размеры от 2,8 см до 9 см. Фиксацию данными элементами можно произвести к различным строительным конструкциям, включая и сооружения из металла.

Такие хомутики являются деталью, которая имеет U-образную форму и оснащены резьбовой нарезкой на концах.

Некоторые технические характеристики моделей с437 выглядят так:

  1. Климатическое производство – У2.
  2. Стандартные показатели производства – ТУ 36.18.00.01-49-2005.
  3. Используемый для изготовления материал – сталь, которая имеет покрытие-защиту от коррозийных образований.
  4. Вес таких изделий от 60 до 115 грамм.

Говоря о данной линейке крепежных механизмов для металлических систем, необходимо выделить их небольшую цену. Это от 100 до 150 рублей, что является вполне доступным вариантом.

Вес данных крепежных деталей

Хомут стальной для крепления труб, вес которых является очень маленьким, становится очень удобным для работы соединительным элементом, который используют для крепежа трубопровода к различным поверхностям.

Видео

При этом обеспечивается полная герметичная стыковка сети. Увидеть данные крепежные механизмы можно в конструкции любой сети. Их небольшой вес позволяет выполнить монтаж надежно и без особых усилий. Они становятся неплохой альтернативой использованию сварных мероприятий.

При небольшом весе эти детали в состоянии выдержать очень большое нагрузочное влияние. Даже под значительным механическим влиянием они сберегают прочность герметизации и удерживают магистрали разных объемов.

Варианты крепления к стене

Размещение полипропиленового трубопровода непосредственно на поверхности – простой и довольно быстрый способ монтажа. Используются при этом клипсы для труб небольшого диаметра и хомуты для более массивных, а также минимальный набор инструментов.

Для скрытого крепления потребуется штробить стены, применять дополнительно болгарку, специальные теплоизоляционные материалы и цемент.

Второй вариант более эстетичен и особенно актуален для помещений небольших размеров. К тому же технические характеристики полипропиленовых труб (прочность, термостойкость, долговечность) позволяют без опасений «замуровывать» трубопровод.

И все же только наружная фиксация обеспечивает постоянный доступ ко всем узлам системы, давая возможность изменения ее конфигурации и выполнения ремонта при необходимости. Каждый способ имеет свои особенности, влияющие на итоговый результат.

На каком расстоянии располагать крепления

Расстояние между клипсами или хомутами – определяющий фактор исправного функционирования трубопровода.

Если не соблюдать рекомендации по монтажу и крепить опорные элементы слишком далеко друг от друга, впоследствии конструкции начнут провисать. Это отрицательно влияет как на прочность, так и на пропускную способность системы. Величина шага устанавливает в соответствии с диаметром полипропиленовой трубы и температурными показателями:

Диаметр ПП трубы, ммРасстояние между креплениями в сантиметрах при определенной температуре
20⁰С30⁰С40⁰С50⁰С60⁰С70⁰С
1675706555
208075706560
2585807570
3210095908575
401101051009585
5012512011511010590
63140135130125120105
75155150145135130115
90165155150145125
110185180175165160140

Рекомендуем ознакомиться: Какое предельное давление выдерживает полипропиленовая труба?

Наружное и скрытое крепление: последовательность действий

Еще на этапе составления плана-схемы размещения трубопровода нужно стараться избегать слишком большого количества углов, изгибов и поворотов.

Такие участки склонны к провисанию и требуют дополнительного усиления. Конструкции, которые размещаются в стенах, должны быть максимально монолитными, чтобы снизить риск разгерметизации сварных швов (ремонт в данном случае будет достаточно трудоемким).

Монтаж на клипсы

В минимальный набор инструментов входят дрель или перфоратор (в зависимости от материала стен), шуруповерт либо отвертка для вкручивания саморезов, молоток, а также маркер, рулетка и уровень.

Последовательность выполнения работ следующая:

  • Наносится разметка на поверхности, по которым будут проложены трубы. Места крепления клипс отмечаются в соответствии с данными таблицы о расстоянии между точками фиксации.
  • Дрелью или перфоратором по меткам проделываются отверстия, в которых с помощью молотка фиксируются дюбели.
  • Саморезами прикручиваются к стене клипсы, в которые затем вставляются сваренные трубы.

Монтаж на хомуты

Наружное крепление трубопровода при помощи хомутов принципиальных отличий от клипсового способа не имеет.

Вначале делается разметка точек фиксации через рекомендуемые промежутки, затем высверливаются отверстия под дюбели и хомуты до упора прикручиваются к поверхности.

В местах изгиба труб устанавливаются дополнительные крепежные элементы (на расстоянии порядка 15 см от угла).

Затем сваренная конструкция фиксируется в хомутах жестким или плавающим креплением.

Конструкция и предназначение

Пластиковые хомуты для труб — узкие полоски, на одном конце которых закрепляется специальный замок. На поверхности полосы присутствует множество зазубрин, которые предназначены для обжима выбранных деталей, элементов трубопровода.

Предназначение:

  • фиксация труб, шлангов к вертикальным, горизонтальным поверхностям;
  • стяжка кабелей, проводов;
  • соединение отдельных элементов трубопроводов.

Пластиковые хомуты подходят для монтажных работ внутри, снаружи помещений. Изготавливаются крепежные элементы из АБС-пластика, устойчивого к ударам, механическим воздействиям.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
