Печи из трубы: чем хороши, делаем своими руками для бани и хозяйства — удачные конструкции

Процесс сбора печи

Естественно, печка в баню из трубы собранная своими руками не будет смотреться супер идеально внешне. Однако она выглядит вполне прилично, и главные свои функции будет осуществлять не хуже заводской модели — равномерное выделение тепла.

Монтируя печь в бане, стоит помнить, что она несёт с собой опасность ожога и должна соответствовать всем мерам пожарной безопасности, поэтому нужно соблюдать правила установки:

  • ставить её нужно на фундамент, отступив от стены 0,2 метра;
  • в месте выхода трубы наружу следует произвести утолщение 120 мм, а выступать над кровлей она должна минимум на 0,5 метра;
  • все элементы из дерева нужно обработать изоляционным составом с глиной;
  • отрезок дымохода, между потолком и крышей, необходимо оштукатурить и нанести известковый раствор;
  • полок размещать вблизи стены, где установлена печь.

Фундамент

Самостоятельное изготовление любой модели печи в бане начинается с установки фундамента.

  1. На месте в бане, где планируется размещение печи, надо вырыть яму глубиной 0,5 метра, а длина и ширина может достигать 0,7 метра.
  1. Засыпать её на 0,3 метра щебнем, небольшими фракциями, и хорошо утрамбовать.
  1. Приготовить раствор, цемент и песок, из расчёта 1 к 4, разбавить водой.
  1. Залить раствор в яму и на 24 часа оставить, чтоб он подсох и приобрёл твёрдость.
  1. Сверху необходимо положить рубероид, он защитит от влаги.
  1. Приготовить бетонный раствор, его состав цемент, песок, мелкий гравий и вода, в соотношении 1 к 2 к 4. Полученной смесью залить рубероид.
  1. Хорошо выровнять основание строительным уровнем.

Когда раствор высохнет, можно использовать кладку из кирпича для более эстетичного вид.

Колосник

Колосник — это специальная решётка, которая обеспечивает тягу. Изготовить колосник можно двумя способами.

Первый:

  1. Вырезать металлический прямоугольник толщиной 10 — 12 мм, размером отвечающим параметрам трубы внутри.
  2. В изготовленной детали удалить середину, оставив места для сварки по краям.
  3. К данной раме приварить металлические прутья, расположив их по горизонтали или вертикали.

Второй:

  1. Вырезать круг из металла, диаметр его должен совпадать с трубой внутри.
  2. В кругу вырезать отверстия большого размера, получится что-то похожее на решето.

Конструкция приваривается внутри трубы, она располагается от дна на 15-20 см.

Дымоход

 Дымоходы бывают:

  1. Керамическими — наиболее устойчивы к большим температурам. Срок службы у таких моделей самый большой.
  1. Кирпичными — так как поверхность шероховатая, накапливание сажи происходит быстро, это приводи к замедлению тяги воздуха.
  1. Стальными — этот вариант наиболее подходящий для бани изготовленной своими руками, так как его цена не велика. Материал обладает небольшим весом и большой прочностью, кроме того он хорошо выдерживает температурные перепады, устойчив к воде и коррозии. Он быстро нагревается, поэтому на него ставят бак с водой для дальнейших банных процедур.

Процесс сборки несложный:

  1. Сначала нужно отметить место для отверстия и по отметкам проделать его.
  2. К трубе присоединить кожух из стали, надеть кольца и зафиксировать их к потолку. Ее нижний край закрепить саморезами.
  3. Второй край вывести на крышу. Для заполнения зазоров между ним и крышей можно использовать керамзит, глину или асбест.

Теплообменник открытого сифонного типа

Очень интересный и эффективный вариант нагревать воду на печи, но, к сожалению, не очень распространенный. В печь вваривается наклонная труба, запаянная на конце. Ее второй конец — открытый срез — приварен в нижней части бака с водой. Когда вода налита в бак, часть ее попадает в трубу, расположенную в печи, где она нагревается вплоть до кипения. Выделяющийся при кипении пар пузырьками поднимается вверх. Попав в холодную среду пузырек лопается, передавая значительную часть тепла окружающей воде. Кроме того перенос тепла происходит за счет все той же конвекции (движения горячей воды вверх, а холодной вниз).

Сифонный теплообменник. Эффективный вариант, но редко используется

Одно из практических воплощений такого теплообменника представлены на фото. Конструкция несколько изменена, но принцип остался тот же.

Теплообменник для банной печи сделанный своими руками

В этом варианте бак располагается на подставке в соседней комнате. В стене и в одном боку печи проделано отверстие (печь стоит боком). Длина трубы такая, что она чуть не достает до противоположной стенки топки. Труба на конце запаяна, отверстие в печи немного большего размера, чем диаметр патрубка, не заизолирован и не уплотнен. Входное отверстие расположено достаточно низко – прямо на этот необычный теплообменник накладываются дрова, а затем после прогорания при необходимости на нее нагребаются угли.

Как соединить теплообменник с баком для воды

Владелец такого водяного теплообменника сифонного типа уже более 6 лет использует данный агрегат. Говорит, что дым не попадает в помещение. Иногда, если в парилку чересчур резко закрыть дверь, может небольшая порция дыма вырваться, но это случается очень редко и не приносит каких-либо неприятностей. Бак не рекомендует делать большим – удобнее несколько раз заливать воду, чем ждать, пока нагреется большой ее объем. Бак на фото имеет объем порядка 50 литров.

Вертикальная печь из трубы

Вертикальную конструкцию выбирают те, кому важна экономия места в парном помещении. Если вы выберете этот вариант, вам не нужно будет заботиться о внешнем размещении бака с водой и каменки. Основа этой печки – полутораметровый обрезок трубы. Технология изготовления довольно проста, если вы знакомы со сварным делом.

  1. Первым делом соорудите опалубку под квадратный фундамент. Чтобы вычислить его параметры, нужно к диаметру стороны прибавить полметра. Усильте конструкцию, заложив в бетон арматуру. Но толщина фундамента не должна быть меньше 20 см! Когда бетон застынет, выложите поверхность кирпичом. Можно использовать тротуарную плитку.
  2. Первую часть печи обычно выполняют из куска трубы в 1 м. Вырежьте внизу этой заготовки отверстие 5 х 20 см. Это будет поддувало. Оно же выполнит роль зольника. Проследите, чтобы низ трубы был идеально ровным. Он послужит опорой.
  3. Над дверью поддувала нужно укрепить дно топки. Вырежьте из металлического листа круг. Его толщина должна быть не меньше 12 мм. В центре диска установите колосник. Его можно купить в магазине, а можно сделать самому. Это должна быть решетка, у которой ширина прутьев равна промежутку ними.
  4. Вырежьте отверстие для топки, отступив от дна примерно 5 см. Размер дверцы – 25 х 30 см. Затем наварите петли. Установите створку.
  5. Вверху топки установите отсекатель. Это прямоугольный металлический лист, по углам приваренный к трубе. Между стенками трубы и краями листа будет проходить воздух. Он будет лучше нагревать стенки печи.
  6. Над этой конструкцией разместите каменку. Низ её изготовьте из решётки. Толщина прутьев – 12-16 мм. Приварите её, отступив 5-10 см вверх. Дверцу каменки выполните так же, как топочную.
  7. Верх каменки закроет дно бака с водой, который выполняется из оставшегося обрезка длинной в полметра. Заварите дно кругом из листового железа. В центре этого диска сделайте круглое отверстие – сквозь бак будет проходить труба. Сделайте для этого резервуара съёмную полукруглую крышку. Внизу врежьте кран.

Сборка самодельной печи-каменки

Сборка печи-каменки из металла своими руками включает в себя следующие действия:

  • труба делится на две части по 0,9 и 0,7 м соответственно;
  • поддувало лучше делать у самого дня трубы, чтобы было проще убирать золу. Для этого сделайте в трубе отверстие диаметром 20 на 5 см. Полученный вследствие вырезания кусок металла не выбрасывайте – из него можно сделать дверцу. Выше поддувала нужно вырезать отверстие для погружения топлива. Старайтесь не повредить металл при работе;
  • с наружной части трубы приварите петли и ушки для защелок, а сами защелки на дверцы. Установите дверцы для поддувала и места загрузки;
  • вырежьте круг из листа диаметром 0,7 м и отверстие для колосниковой решетки посередине него. Если вам не удалось ее приобрести готовую, то изготовьте самодельную из стального прута. Круг нужно приварить изнутри несколько выше поддувала. Наша топка готова;
  • сделайте с обратной стороны трубы вырез для полива камней и установите дверцу;
  • сделайте конструкцию для укладки камней из металлических прутьев. Размеры следует подбирать исходя из средних размеров камней, которые вы планируете засыпать в печь;
  • засыпьте внутрь камни. Затем вырежьте еще один круг с 0,7 мм диаметром, просверлите в нем дымоходное отверстие, чтобы оно располагалось вблизи дальней стены печки. Приварите сначала трубу, затем к бункеру дымоходный круг;
  • приварите к большому куску трубы небольшой, сделайте в баке отверстие для крана и приварите;
  • вырезаем еще один круг и делим на две разные части. В той, которая больше размером, делаем отверстие дымохода, и прикладываем ее поверх всего сооружений и привариваем отверстие;
  • закрепляем меньший отрезок при помощи петель, затем через него будет набираться вода в бак.

Выбор нужной конструкции

Для начала нужно обязательно ознакомиться с некоторыми преимуществами при решении такого вопроса. Вообще, печи своими руками из металла можно строить не только из труб, но также и из блоков и листовой стали — всё зависит от материалов, которые есть у владельца в запасе. Из листов чаще всего создают корпус прямоугольной формы, который уступает цилиндрическому по некоторым факторам:

  1. Сложность создания. Труба из железа — это почти готовый топливник, а листовой металл нужно предварительно раскроить, порезать на части, а после собрать в цельный объект с помощью специальной сварки.
  2. Стоимость за круглое изделие будет меньше, но все работы при этом будут выполняться своими руками.
  3. Цилиндрическую форму банной печи с трубой лучше использовать из-за качественного теплообмена с окружающим воздухом.
  4. Круглое сечение предпочтительнее для прямоугольной формы из-за принципа движения дымовых масс.
  5. Плоская стена топливной камеры меньше, а также намного быстрее прогорает, чем труба с такой же толщиной, созданная из той же стали.

Печь банная из трубы либо газового баллона создаётся двумя методами: конструируется специальный вертикальный или же горизонтальный корпус. Оба варианта обладают своими достоинствами и недостатками. Вертикальная печь для бани более компактна, чем горизонтальная, поэтому лучше всего используется в небольших банях, где каждый метр свободного пространства очень важен. Но при этом она значительно уступает по длительности горения и эффективности теплообмена, что также считается очень важным.

В процессе горения большая часть тепла поднимается, боковые стены прогреваются не так сильно. Вверху площадь поверхности обмена минимальна, зато есть выход наружу через дымоходную систему, куда и устремляется всё тепло. Совсем по-другому происходит работа горизонтальной печи, в ней патрубок дымохода располагается недалеко, и по пути к нему раскалённые газы отдают часть своего тепла полукруглому корпусу.

КПД горизонтальной печи, созданной из металлической трубы своими руками, будет намного выше, чем вертикальной конструкции. Такая конструкция напоминает прогорание дров. Внутри вертикального топливника пламя будет охватывать всё топливо, если не закрывать подачу воздуха специальным зольником.

Но таким способом баню протопить нельзя, ведь главная задача источника тепла — выдать много тепла за минимальный промежуток времени. В топке, вытянутой в длину, пламя совершает движение от передней части к задней, сжигая дрова и со временем увеличивая эффективность. Главный минус такого устройства — отопитель занимает больше пространства и может подойти не для каждой бани.

Технология изготовления горизонтальной печи из трубы

Горизонтальный вариант отопительной печки оснащается выносной каменкой и съемным резервуаром для подогрева воды.

Компактные размеры и удлиненная топка позволяют быстро и равномерно нагревать парную. Вынос защитной дверки топочного отделения в техническое помещение обеспечит удобную топку печи.

Сборка печной конструкции выполняется следующим образом:

  1. Из трубы вырезают отрезок длиной 90 см. Края выравнивают и шлифуют.
  2. Изготавливают площадку для колосника: из листового металла вырезают прямоугольную заготовку размером 75 × 35 см. В центре заготовки проделывают отверстие, к которому горизонтально или вертикально приваривают пруты. Внутри полости трубы снизу приваривают заводской колосник.
  3. Площадку приваривают так, чтобы соединительный шов трубы располагался под колосником. Это предотвратит возможное прогорание металлического корпуса и снижение теплоотдачи оборудования.
  4. Изготавливают лицевую панель для печи из металлического листа прямоугольной формы со скругленным верхом. Оптимальные габариты: по ширине – 55 см, по высоте – 65 см. На поверхности проделывают отверстия подходящего размера под топочное и поддувальное отделение. Кожух приваривают к трубе.
  5. Изготавливают заднюю часть корпуса – круглую заготовку по диаметру трубы, приваривают к готовой конструкции.
  6. В средней части корпуса приваривают ограничительный элемент для каменки.
  7. Вверху отреза вырезают прямоугольный вход под дымоход. Над входом приваривают печной свод с проделанным в нем отверстием под дымоотводную трубу, которая фиксируется к нему сваркой. Готовый свод также является основанием для каменки. Чтобы увеличить ее объем, сверху к стенке достаточно приварить металлическую решетку из арматурных прутьев высотой до 18 см.
  8. Навешивают защитные дверки для каждой камеры, а поверхность печки тщательно шлифуют для устранения мелких дефектов и признаков коррозии. После зачистки ее можно обработать термостойким красочным составом.
  9. Выполняют вывод дымовой трубы через кровлю на улицу. Участок, проходящий через холодное чердачное помещение, требует дополнительного утепления. Это предотвратит образование конденсата и коррозии.
  10. На заднюю панель устройства устанавливают водяной накопитель. Для удобства монтажа снаружи к корпусу фиксируют сваркой подставку под размеры водонагревателя. Каменку наполняют банными камнями и проводят пробный запуск печи.

Частые ошибки и проблемы при установке

Самой главной ошибкой является установка без испытания. Для этого готовую каменку устанавливают на улице, загружают камни, сильно протапливают. Если есть неплотности в корпусе, будет виден дым – эти места следует подварить. Камни могут выделять газы с неприятными запахами – в таком случае камни следует заменить, особенно, если это запах сероводорода.

Основные требования к безопасности баньки – пожаробезопасность и защита от ожогов. Очень серьезной ошибкой является отсутствие негорючего основания под корпусом и отсутствие теплоизоляции стены – это прямая дорога к пожару.

Нельзя устанавливать полки близко к корпусу и тем более так, чтобы древесина соприкасалась с горячим металлом.

Изготовление пиролизной двухкамерной печки

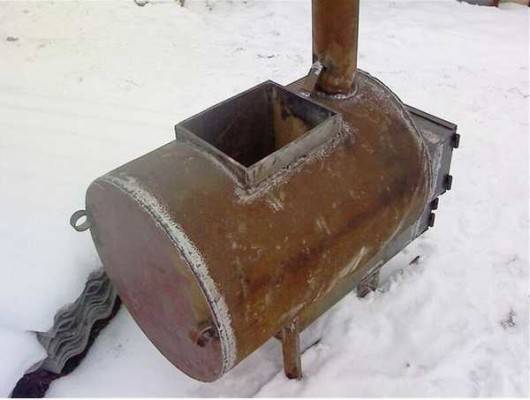

На фото выше изображена печь буржуйка из газового баллона. Такой вариант буржуйки более компактен и экономичен. Вместо двух баллонов для пропана по 50 литров,  нам потребуется 1 пропановый сосуд на 24 литра и 5 труб диаметром 57 мм и длиной около 400 мм.

Принцип работы следующий:

  • Первый баллон для пропана аналогичен предыдущему варианту. Единственное отличие, что вместо колосников, прорезаны щели сверху самого баллона.
  • Сверху баллона выполнен проем. Туда подходят 5 труб теплообменника. По этим трубам дым поднимается во вторичную камеру. Проделывая этот путь, нагретый воздух отдает часть тепла в помещение.
  • Дополнительно, по отдельному каналу во вторичную камеру подается теплый воздух. Создается эффект пиролиза — дым догораем в топливной камере и выделяет дополнительное тепло. И только после этого окончательно выходят наружу.

Мощность такой горизонтальной буржуйки может доходить до 5 кВт. Этого хватит для отопления 50 м2 полезной площади.

Изготовление пиролизной (длительного горения) двухкамерной печки не намного сложнее. Она компактнее, но имеет меньшую мощность. Точно также подготовим инструменты, материалы и можно сделать необходимые чертежи.

Материалы и инструменты

Понадобятся следующие материалы:

  • электроды
  • отрезные круги
  • 1 газовый баллон на 24 литра
  • лист толщиной 2 мм
  • уголок на изготовление «ножек»
  • арматура диаметром 20 мм
  • труба диаметр 57 мм
  • труба диаметр 20 мм
  • прочие

Потребуются те же инструменты:

  • переносной сварочный аппарат
  • «болгарка»
  • дрель
  • сверла
  • прочий инструмент.

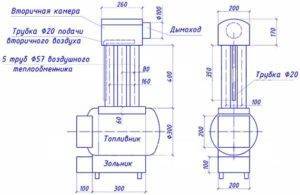

Ниже представлен чертеж буржуйки из газового баллона на 24 литра.

Пошаговая инструкция

Схема двухкамерной пиролизной буржуйки

Ваши действия должны быть такими:

Вырезаем в днище пропанового баллона отверстие для печки размером 260х200 мм. Изготовьте зольник и приварите его к дну. Приварите опоры. Сделайте колосниковую решетку. Изготавливаем теплообменник по чертежу выше. Трубы врезаем в шахматном порядке

Критически важно соблюдать все расстояния. Привариваем трубу диаметром 20 мм для дополнительного подвода теплого воздуха, предварительно согнув ее под прямым углом

Вырезаем в баллоне отверстие и привариваем теплообменник. Теперь изготовим вторичную камеру с дымоходом. Вырезанную из баллона заготовку используем в качестве крышки для дымохода. Она нужна для более долгого горения.

Сборка горизонтальной модели

Печь из горизонтальной трубы для бани, имеет каменку, расположенную с наружной стороны, а бак делается навесным. Преимущество данного устройства, в том, что оно имеет компактный размер и большую глубину топки. В нем топливо сгорает полностью а, следовательно, больше тепла поступает в баню.

Инструкция, по самостоятельному производству печки горизонтального типа в баню следующая:

Понадобится 2-х метровая труба диаметром 500-мм, имеющая толстые стены, на ней необходимо поставить отметки. Для этого, она ложится на ровную поверхность набок, фиксируется и, сделав отступ 1/3 диаметра от низа, на ней чертится две линии в горизонтальном направлении, расположенные параллельно.

Из металла вырезается основание для топливника круглой формы, размером равным длине трубы, а шириной соответствующей расстоянию между линиями.

В середине круга делается прямоугольное или квадратное окно, в которое надо вмонтировать колосник. Возможно, просто к низу окна приварить арматурные прутья в виде решётки.

Основа вставляется в главную трубу печки строго по меткам и фиксируется сваркой внутри ее.

  • Из металлического листа с толстыми стенами изготавливается две заготовки, так, чтобы их нижняя часть несла функцию ножек устройства. А ширина стен должна на 20 мм превышать диаметр трубы. Чтобы придать эстетичный внешний вид, лицевая стенка закругляется, а задняя остаётся прямоугольная, к ней будет монтироваться водяной бачок.
  • На лицевой стенке печи проделывается окошко для топки и отсек для усиления тяги. Нижний уровень проёма топки размещается на 0,03 метра вверх от основы топливника. А верхняя грань поддувала ниже ёмкости с камнями на 0,01 метр.
  • Из вырезанных деталей изготавливаются дверки. Они привариваются на лицевую сторону печи петлями около проёмов. К ним приделываются ручки и защёлки.
  • Каждая торцевая планка присоединяется к основе трубы и фиксируется сварочным швом по всей площади.
  • Чтобы увеличить теплоотдачу печи, рекомендовано между окошками топки и дымоходом вмонтировать дополнительную камеру, в ней накопленное тепло передаётся камню. Потребуется труба 350 мм, с длиной 0,35 — 0,45 метра. Её нужно распилить пополам горизонтально. Один край заваривается заглушкой, имеющей форму полукруга.
  • В верхней части данного устройства вырезается отверстие, чуть смещённое от середины. Размер проёма должен равняться диаметру дымовой трубы. В него вставляется патрубок размером 0,1 метр, для подсоединения дымохода.
  • Вверху основной конструкции, не далеко от стенки расположенной сзади, делается круглое отверстие размером 150 мм. Далее, подготовленный купол устанавливается в трубу печи так, чтобы оба проёма находились друг по отношению к другу с маленьким смещением. Затем он приваривается к основной трубе.
  • Завершающий этап — вокруг дополнительной камеры делается металлическая корзина, изготовленная из сваренных арматурных прутьев, она будет удерживать камни. А к стенке сзади приделывается бак для воды, и можно начинать испытывать банную печь из трубы, которую вы собрали своими руками.

Смотрите видео

вечная печь для бани

Смотрите это видео на YouTube

Печь из металла для бани и сауны — в чем разница

Между режимами парения в бане и сауне есть существенная разница. В сауне температура воздуха очень высокая — от 85C и намного выше. При такой температуре влажность высокой быть просто не может — сразу получите ожог, а веник осыпется за пять минут.  И она действительно небольшая, порядка 5-15%. В русской же парной температура держится в пределах 55-65°C, изредка поднимаясь до 70°C. При таких температурах влажность «нагоняют» большую — 50-60%.

Один из вариантов сварной печи для сауны

Для обеспечения таких разных задач требуются разные подходы для построения печи. В сауну требуется наибольшая площадь соприкосновения корпуса печи с окружающим воздухом и ускорение прохождения воздушных потоков вдоль стенок. Все подчинено задаче как можно скорее нагреть воздух в парилке. Каменка есть, но она небольшая, открытая, находится, как правило, над топкой. Камни в ней прогреваются максимум до 200-250°C, так как много тепла отдают окружающему воздуху. С такой каменки получить можно немного пара. Но в сауне много и не надо — один/два ковшика дадут 15% влажности. Больше просто не вытерпеть.

В русской парной задача другая — не перегреть помещение и добиться большого количества пара. Причем пар должен быть определенной кондиции — он должен состоять из очень мелких капелек. Его еще называют «сухим» и имеет он высокую температуру — порядка 130-150°C. При таком условии после парения в теле ощущается легкость и прилив сил. Такой пар получают только с раскаленных камней, температура которых не менее 500°C. Чтобы достичь ее камни «упаковывают» внутрь топки — в ней размещают ящик — закрытую каменку.

Тут каменка расположена внутри а сверху приделан бак

Как видите, есть солидные конструктивные отличия. Их надо иметь в виду.

Подготовка места для печи

Вначале необходимо позаботиться о фундаменте. Чтобы сделать его, нужно выполнить следующие действия.

Таблица. Инструкция

Шаг, №№ИллюстрацияОписание
Шаг 1 Выемка грунтаВ месте, где будет располагаться печь, выкапывается яма глубиной 50 см. Длина и ширина зависят от размеров будущей конструкции (в статье рассматривается использование трубы Ø 50 см, значит, размеры фундамента должны составлять примерно 70х70 см).
Шаг 2 Отсыпка щебняДно ямы засыпается щебнем и тщательно утрамбовывается. Толщина уже утрамбованного слоя должна быть как минимум 30 см.
Шаг 3 Заливка раствораПоверх щебневой «подушки» заливается тонкий слой жидкого цементного раствора (цемент с песком в соотношении 1:4, вода – по мере необходимости) и оставляется на 24 часа для остывания. Это – подошва будущего основания.
Шаг 4 Укладка рубероидаПоверх застывшего цемента укладывается гидроизоляция – несколько слоев рубероида.
Шаг 5 Раствор для заливки фундаментаДалее яма заливается бетоном, приготовленным из цемента, песка и мелкофракционного гравия в соотношении 1:2,5:4 (+ вода)
Шаг 6 Забетонированное основаниеПоверхность залитого фундамента проверяется уровнем. Если с горизонтальностью все в порядке, можно приступать к выведению кирпичной площадки.
Шаг 7 Кирпичная площадка под печьИз красного или шамотного кирпича строится площадка (размеры те же – 70х70 см). Кирпич нужно класть одним или двумя рядами, причем исключительно на глиняный раствор. В результате площадка должна подняться над чистовым полом приблизительно на 15-20 см.

Также необходимо защитить стены помещения от сильного нагрева. Для этого сооружается защитный экран из кирпичей, уложенных «на ребро» и сцепленных тем же глиняным раствором.

Кирпичный экран (увеличивайте для чтения рекомендаций)

Высота экрана должна составлять 120 см, будущая печь будет располагаться примерно в 20 см от него.

Подготовка

Разумеется, печь, сделанная своими руками, не будет обладать изысканным внешним видом или же оригинальностью, но свою функцию она выполняет ничуть не хуже заводской и отлично отапливает парную площадью до 20 м2.

В первую очередь, труба должна обеспечивать свои основные функции, а именно равномерно вбирать и выделять тепло и при этом иметь достаточно толстые стенки, чтобы печь не боялась высоких температур и прослужила долго. Говоря о базовых характеристиках труб, нужно учитывать не только диаметр сечения и толщину стенок, но и марку стали. Понятно, что при использовании обрезков такая информация не всегда бывает доступна.

Говоря о стандартной бане, оптимальными принято считать следующие размеры:

  • диаметр сечения – 0,5-0,55 м;
  • толщина стенок – 8-12 мм.

Обратите пристальное внимание на качество материала: для изготовления печи в баню подойдут исключительно стальные трубы, причем сталь нужна не высокоуглеродистая. Она не подходит для профильной работы, потому что ее швы легко могут потерять форму или даже разойтись. Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны

Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны

Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми

Определить высокоуглеродистую сталь можно по искрам, появляющимся при взамодействии металла и наждачного кольца – искры белого цвета будут рассыпаться во все стороны. Низкоуглеродистая сталь, в свою очередь, дает искры желтоватого оттенка, которые имеют прямолинейную траекторию движения, не подойдут и детали из нержавейки. Лучший вариант – это сталь с содержанием углерода около 2%. Также при выборе металла лучше избегать легированной стали – ее также легко вычислить с применением наждачного станка: искры от взаимодействия с металлом будут оранжевыми, красными или же ярко-белыми.

Чугун ни в коем случае нельзя использовать, поскольку приходит в негодность при контакте с водой.

Прочие плюсы стальных труб:

  • стойкость к механическим повреждениям, высокая теплопередача и низкий коэффициент расширения при нагревании;
  • сохранение тепла даже после полного сгорания дров.

Трубы имеют свои характеристики в соответствии со спецификацией. Рассмотрим эти сведения более подробно.

Круглые трубы классифицируются по размеру внутреннего диаметра. Вторая цифра говорит о толщине стенок, последующие сообщают информацию о ее типе и других характеристиках. В качестве единицы измерения принято брать миллиметр. Если трубы являются профильными, первые два знака говорят о максимальном размере сечения, третья цифра – о толщине стенки. Указания «530 на 10» означают, что диаметр трубы по внутренней стенке составляет 530 мм, толщина – 10 мм, внешний диаметр – 550 мм с погрешностью +/- 5 мм с учетом поперечного допуска, который составляет 10%. Преимущественно расход допуска применяется к эллиптичности.

Также различной будет толщина стенки трубы.

Трубы водопровода делятся на следующие подвиды:

  • облегченные;
  • обыкновенные;
  • укрепленные.

Так или иначе, самые популярные трубы имеют диаметр сечения 530 мм, толщина их составляет 6-12 мм, номинал в 6, 8 или 10 мм.

Трубы являются одними из самых часто востребованных изделий, поэтому не имеет никакого смысла регламентировать их слишком скрупулезно. Трубы типоразмером от 250 до 400 мм имеют широкое пространство для выбора. При возможности для изготовления банной печки отдайте предпочтение обрезкам именно спиральных труб (их обозначение ГОСТ 20295 85). Сравнивая их с прямошовными трубами (ГОСТ 10704–91), они имеют меньшие показатели эллиптичности, более точны и продают их по той же цене, что и металлический лом. Цельновылитые трубы без швов являются еще лучшим вариантом, но подходят лишь для изготовления маленьких деталей, так как их диаметр – не более 250 мм.

При подготовке к работе оборудуйте себе рабочее место – это может быть как гараж, так и домашняя мастерская.

Конструкция дымоходной трубы и принцип работы

Классическая конструкция дымохода — это вертикальная башня, внутри которой расположено сквозное отверстие, соединяющее топку печи с открытым пространством вне дома. Согласно законам физики давление воздуха уменьшается по мере удаления от поверхности земли. Вследствие этого внутри трубы возникает тяга — стремление воздушной массы к движению снизу вверх. Если доступ воздуха снизу перекрыть, тяга пропадает. Поэтому в дымоход обязательно устанавливается дымовая заслонка или вьюшка, с помощью которой возможно регулировать тягу.

При помощи заслонки можно регулировать размер дымового канала, а следовательно, и тягу

Так как труба эксплуатируется в жилых домах, она не должна представлять опасности в пожарном отношении, поэтому кладку выполняют с учётом максимальной защиты от возможного возгорания. Среди печников утвердилась определённая терминология, которая отражает строение и функциональное назначение отдельных элементов трубы.

Надставная труба. Размещена непосредственно на печи, соединяется с топочной камерой. Обычно не доходит до горизонтального перекрытия на 5–6 кирпичных рядов (35–40 см). В этой части расположена задвижка.
Распушка (или разделка). Утолщение наружного корпуса внутри перекрытия. Цель — предотвратить тепловой контакт материала перекрытия и поперечных балок с трубой

В этом месте температура кирпичей достигает максимальных значений, поэтому важно предпринять все меры по обеспечению безопасности. Внутренние размеры дымохода остаются неизменными.
Стояк

Часть трубы от распушки до крыши. Размеры стояка обычно совпадают с размерами надставной трубы. Размер внутреннего сечения сохраняется. Если чердачное пространство оборудуется как жилое помещение, стояк выполняет функцию обогревателя.
Выдра. Утолщение наружных размеров дымохода с целью перекрытия отверстия в крыше от возможного попадания осадков. Минимальным считается нахлёст в 10 см по всему периметру трубы. Высота выдры зависит от скоса кровли. Верхняя её часть заканчивается сточными отмостками из цементного раствора повышенной влагостойкости.
Шейка трубы. Часть дымохода, выполненная кладкой кирпича на водостойкий раствор. Расположена над выдрой, имеет такие же геометрические параметры, как и стояк.
Оголовок трубы. Расширение кирпичной кладки на конце дымохода. Имеет защитные функции, препятствует попаданию внутрь трубы посторонних предметов. Часто усиливается металлическим каркасом, дефлектором или флюгаркой.Все кирпичные дымоходы выполняются по одной и той же схеме, состоящей из нескольких стандартных элементов

В некоторых случаях практикуется комбинированная конструкция трубы. Кирпичная кладка заканчивается на чердаке и далее к ней монтируется металлическая или асбестовая труба, выходящая на крышу. В таком случае отпадает необходимость в выдре, шейке и оголовке, что значительно экономит время и средства. При этом нельзя забывать, что площадь поперечного сечения металлической трубы не должна отличаться от поперечного сечения кирпичной в меньшую сторону. Хорошо зарекомендовала себя комбинация трубы из нержавеющей стали, вложенная в асбестовую трубу.

В верхней части дымохода, где температура дымовых газов не такая большая, можно сделать переход с кирпичной трубы на металлическую

И в том и другом варианте верхнее отверстие необходимо закрыть при помощи зонта (или дефлектора), который предотвратит прямое попадание дождя и снега внутрь трубы.

Декоративная отделка

Банная печь из трубы своими руками сделанная по чертежам опытных мастеров, с соблюдением всех правил сварки, не уступает эксплуатационным качествам заводским аналогам, но проигрывает в декоративном плане. Для улучшения внешнего вида рекомендуется покрывать печь огнеупорной краской (прочитайте: «Чем покрасить печь в бане – выбор подходящей краски»).

Еще один способ улучшить внешний вид самодельной печки — это обложить ее кирпичом. Кирпичная кладка увеличит теплоотдачу, защитит от жесткого инфракрасного излучения, которое излучает раскаленный металл, продлит срок службы печки (подробнее: «Как обложить печь в бане кирпичом – руководство по облицовке печи»).

Самодельная печь — не только способ сэкономить на покупке заводского изделия, но и возможность реализовать оптимальный проект в соответствии с конкретными условиями: площадью парильни, требованиями к качеству пара (сухой или влажный), личными предпочтениями.

Виды печей — горизонтальная и вертикальная, особенности выбора, плюсы и минусы

Печь в баню из трубы собранная своими руками, хоть и смотрится незатейливо, но отлично справляется с обогревом парной. Бывает вертикального или горизонтального вида. Выбор напрямую зависит от площади парной и от желания хозяина.

Вертикальная

Внешне, такая печь напоминает распространённую буржуйку, но отличается своими конструктивными особенностями. Помимо топки и отсека, куда закладываются камни, есть специальный бак, где греется вода. Данный вид идеально подходит для небольшой бани.

Топка и колосник располагаются друг над другом ступенчато, что даёт возможность экономить пространство. Поэтому, данная модель набирает популярность для установки в банях.

Горизонтальная

Горизонтальная форма рекомендована для банных помещений имеющих большую площадь. Оборудована отсеком, куда закладываются камни и бачком для воды. Топка более объёмная, и дверцы её и поддувала располагаются в торце трубы, они не редко выходят в комнату перед парной, что ускоряет процесс обогрева. Кроме того, такое расположение удобнее, так как при растопке, нет надо входить в парную, и она не охлаждается.

В отличие от вертикального типа, этот вид каменки требует больше площади, но так как топка длиннее, и находится внизу, то это значительно увеличивает площадь обогрева, и улучшает естественный обмен тёплого воздуха в бане. Поэтому, специалисты рекомендуют именно эту модель, если позволяет площадь бани.

Выводы

Отапливать жилые помещения печами из труб смысла нет: при нужной для этого тепловой мощности печь оказывается по массогабаритам, трудоемкости и, в конечном итоге, затратам на изготовление, сравнимой с кирпичной. Но нескольким поколениям она все равно не прослужит и, разумеется, дышать не будет.

Популярность банных и гаражных печей из труб вполне оправдана. Однако хозяйственные трубные буржуйки пока распространены мало, а зря. Во многих случаях они вполне способны заменить гораздо более дорогие и трудоемкие печи-калориферы и печи длительного горения. Последние без присмотра небезопасны, а ровный в пределах суток температурный режим зимнего содержания птицы и скота в умеренных широтах не обязателен и даже нежелателен.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
