Теплообменник для банной печи

Особенности установки и работы теплообменника

Устанавливается между топкой и конвектором:

  • встраивается в печь;
  • крепится на дымоход;
  • или встраивается в него.

Производительности устройства емкостью в 5 л хватит для быстрого наполнения горячей водой 120-литрового бака. Пользоваться просто – достаточно организовать своевременную подачу жидкости (бесперебойность можно обеспечить использованием циркуляционного насоса) и «кормить» топку дровами.

При монтаже теплообменника (рекуператора) для бани необходимо учесть следующие моменты:

  • суммарная протяженность труб для подачи воды должна укладывается в 3 м, что минимизирует теплопотери;
  • при диаметре соединительных труб в 1 дюйм, допускается не применять циркуляционный насос.

Чем дольше эксплуатируется теплообменник, тем более оправданной с экономической точки зрения оказывается установка.

Теплообменник — что это

Теплообменник — это полая емкость, заполненная водой, вмонтированная в конструкцию печи. Теплообменник соединяется с системой труб и/или баков, по которым циркулирует вода, разогретая во время топки печи.

В зависимости от конструкции, движение воды по системе осуществляется естественным способом или принудительным (с помощью насоса). Принцип работы теплообменника банной печи в том, что разогретая вода поступает в отопительные батареи и бак для душа, а холодная перетекает в теплообменник и нагревается. Процесс происходит в течение всего времени топки.

Существует несколько конструкций теплообменников:

  • Внутренний теплообменник — емкость с водой для нагрева помещается в топку печи. Конструкция емкости может быть любой — в виде бака, образующего одну стену топки или змеевика из труб, опоясывающего топочное отделение.
  • Внешний теплообменник — модуль помещают снаружи печи, обычно он опоясывает печную трубу, нагреваясь от температуры горячих газов, выводимых через трубу в процессе горения топлива в печке.

Вода, циркулирующая в системе, может использоваться как для отопления помещения, так и для нагрева воды для мытья. Конструктивно печь для бани с теплообменником для воды не отличается от обычной печки с местным водяным отоплением.

Для монтажа системы с двумя функциями (обогрева помещения и получения горячей воды) придется предусмотреть бак для воды и правильно рассчитать протяженность и диаметр труб для оптимальной работы системы.

Наибольший КПД имеет система, в которой соблюдены условия:

  1. Протяженность труб не более 3 м;
  2. Диметр труб больше 1 дюйма — при маленьком просвете жидкость не сможет нормально циркулировать без помощи насоса;
  3. Открытая система нагрева воды — в расширительный бак организован доступ воздуха.

Такая конструкция не потребует дополнительных затрат энергии (в том числе электрической – для насоса) и обеспечит обогрев помещения и горячую воду.

Методы установки системы

Правильное размещение всех компонентов системы позволяет достичь её идеального функционирования. Чтобы добиться такого результата, бак размещают на стене выше уровня теплообменника. Большую и меньшую ёмкости соединяют двумя трубами. Монтаж выполняется по определённым правилам:

  • труба подачи горячей воды в большой бак имеет наклон к горизонту до 30 °;
  • другая труба проходит ниже, по ней поступает холодная вода для нагрева в сторону печи, угол её наклона равен приблизительно 1 — 2 °. На нижней трубе располагают кран слива воды, а водяная ёмкость комплектуется краном для разбора.

Важным условием надёжности работы системы является обязательное наполнение её водой перед началом топки, иначе может произойти разгерметизация сварных швов или соединительных участков. Наполнение горячего бака холодной водой способно повлечь за собой аварию всей системы.

Опытные мастера советуют так устанавливать бак, чтобы расстояние от топки до него было не больше 3-х метров, а соединительные трубы должен соответствовать по диаметру выбранному типу оборудования. Принято считать, что допустимым будет использование труб с минимальным сечением — 1 дюйм. Иначе, процесс конвекционного обмена между горячей и холодной жидкостью будет затруднён, жидкость не сможет эффективно двигаться по трубам. Если подобная проблема беспокоит, то рекомендуется применение электрических насосов, они прокачивают воду в системе, улучшая её циркуляцию.

Как выбрать дровяную печь для бани?

Для настоящих ценителей парилки имеет значение не только температура внутри помещения, но и свойства пара. С этой точки зрения правильный выбор дровяной печи для бани – это половина успеха. Существует ряд моментов, которые необходимо учитывать при этом:

  • особенности устройства отопительного прибора;
  • тепловая мощность;
  • используемый материал;
  • принцип действия;
  • комплект поставки.

Выбирая дровяную печь для русской бани из числа представленных в данном рейтинге следует напомнить о дополнительных характеристиках. Речь идет, прежде всего, о массогабаритных показателях отопительного устройства.

Конструкция

Какую банную печь на дровах выбрать, если исходить из особенностей устройства? Возможны различные конструкции:

  • с открытой или двойной каменкой;
  • обычные и с вентиляционно-конвекционным кожухом;
  • с центральным или смещенным к краю расположением дымохода.

Решая вопрос, какие из дровяных печей для бани лучшие, необходимо учитывать требования пользования. Для обеспечения интенсивного прогрева помещения рекомендуется конструкция с дополнительным кожухом, который к тому же существенно снижает жесткое тепловое излучение.

Мощность

Тепловая производительность той или иной печи зависит от формы и объема топки, проходного сечения дымохода и некоторых других факторов. Номинальная мощность отопительного прибора обычно указывается в техническом описании или паспорте. При выборе нужной вам модели следует исходить из соотношения 1 кВт на 1 куб. м объема помещения.

Лучшие печи для бани на дровах 2021 года, представленные в нашем рейтинге, имеют в описаниях указание на минимальные и максимальные размеры парилки. Это существенно упрощает процесс выбора изделия под конкретные требования. Значительное превышение необходимых характеристик ведет к неоправданным финансовым затратам, а при недостаточной тепловой мощности в парной не удастся добиться нужной температуры.

Материал

Лучшие дровяные печи для русской бани делаются из конструкционной или нержавеющей стали, а также из жаропрочного чугуна

При выборе конкретной модели следует обращать внимание на толщину и марку материала. Отличными прочностными характеристиками обладают высоколегированные сплавы, которые ко всему прочему устойчивы к коррозии

Для защиты стальных и чугунных деталей печей от неблагоприятных факторов среды на внешние поверхности наносятся лакокрасочные покрытия, лучше, если это будут порошковые составы. Информацию об используемых материалах вы найдете в технической документации выбранной вами модели или у продавцов-консультантов.

Принцип работы

Для ответа на вопрос, какая печь лучше для русской бани, следует разобраться в особенностях ее функционирования. В предлагаемом рейтинге рассматриваются исключительно дровяные модели, но существуют еще и газовые, и электрические. В первом и втором варианте теплообразование происходит в результате сгорания топлива. В электрических печах нагрев осуществляется за счет использования ТЭНов.

Дровяные печи помимо обогрева помещения создают особый микроклимат, наполняя атмосферу ароматом сгорающей древесины. Это делает процесс приема оздоровительных процедур особенно приятным и максимально приближает его к такому, который можно получить только в традиционной русской бане.

Комплектация

Поставки отопительных приборов потребителю осуществляются с полным набором элементов. Как выбрать дровяную печь для бани, и какая из комплектаций считается наилучшей? Все зависит от финансовых возможностей потребителя.

Упомянутый топ лучших печей для русской бани 2021 года содержит модели с металлическими дверцами, которые можно заменить жаропрочным стеклом. Сравнительно небольшая доплата стоит возможности понаблюдать за пляской пламени в топке. При покупке отопительного прибора в магазине можно заказать и наполнитель для каменки.

Дополнительные характеристики

Какие самые хорошие дровяные печи в бане – это один из самых частых вопросов, задаваемых специалистам. Для ответа на него помимо таких ключевых факторов как тепловая мощность и прочностные показатели следует учитывать и ряд дополнительных характеристик:

  • КПД;
  • расход топлива;
  • размеры дров.

Значимость этих параметров не следует преувеличивать, но и полностью игнорировать нельзя. Низкая эффективность печи не позволит достичь требуемого температурно-влажностного режима, в результате теряется сам смысл посещения парной.

Установка теплообменника

Если вы хотите избежать трудоемкой работы по монтажу, то вам следует приобретать металлическую печь, укомплектованную теплообменником. Выполнить эту работу достаточно просто — нужно только внимательно ознакомиться с инструкцией по эксплуатации и произвести сборку в точности со схемой. В завершение вам останется лишь подключить ее к системе.

Совсем иначе дело обстоит, если вам необходимо подключить водяной контур к газоходу или топке кирпичной печи. В этом случае вам потребуется изготовить регистр, для которого вы можете использовать черную толстостенную трубу или нержавейку. После этого вам останется только встроить его, ориентируясь на заранее разработанный проект печи.

Изучая отзывы об изготовлении и установке печей своими руками, можно найти рекомендации отдельных пользователей о том, что оптимальной для теплообменника является площадь поверхности 1 м2. Однако это не может быть универсальным ориентиром из-за различий в конструкции печей. К тому же выполнить расчет этого показателя обычному пользователю непросто. Поэтому лучше изготовить самодельный змеевик, подобный тому, которым комплектуются готовые банные печи. Иными словами, вам необходимо вначале узнать технические характеристики изделия любого производителя той же мощности, что и у вас, не забыв учесть площадь поверхности теплообмена.

Если же вас заинтересовали модели дымоходных теплообменников, работающих по принципу водяного экономайзера, то у вас есть два пути — купить у производителя или изготовить самостоятельно, собрав конструкцию из двух труб разного диаметра. Но здесь вам нужно помнить о следующем: делая контур большой протяженности, вы тем самым повышаете его эффективность обмена теплом с дымоходной трубой.

Принцип работы

Дымовая труба металлической печки, установленной в бане, доме или гараже, при топке сильно нагревается. В зависимости от конструкции печи ее температура может быть от 200 до 500 градусов, что делает ее опасной в противопожарном плане, а случайное прикосновение к ней может вызвать сильный ожог.

Тепло от дымовой трубы можно использовать во благо, разместив на ней теплообменник: бак или змеевик. Теплоносителем в этом случае обычно выступает вода, а в некоторых случаях — воздух. При контакте теплоносителя с нагретыми стенками дымовой трубы их температура выравнивается: дымоход охлаждается, а вода или воздух в теплообменнике, напротив, нагреваются.

При нагреве теплая вода поднимается в верхнюю часть теплообменника, а оттуда по выходному штуцеру и трубе в систему или накопительный водяной бак. На место нагретой воды через входной штуцер поступает холодная. По мере нагрева циркуляция продолжается, в результате чего вода в накопителе способна нагреться до высокой температуры.

Воздушные теплообменники действуют по схожему принципу: снизу происходит забор холодного воздуха, после нагревания он поступает по трубопроводу в обогреваемые помещения. Так можно обогреть мансарду в дачном доме или комнату отдыха в бане, которые топятся периодически. Устройство водяного отопления в них невозможно, так как придется регулярно сливать и заливать в систему теплоноситель.

Водяная рубашка

Просто реализуется еще один теплообменник – водяная рубашка (водяной контур) на трубу. На участок дымохода наваривается труба большего диаметра с двумя патрубками для подачи/отведения воды. Принцип работы все тот же: горячая вода подымается вверх, вниз поступает из выносного бака более холодная вода.

Принцип организации водяной рубашки на трубу и ее подключение к выносному баку

Этот способ более привлекателен по нескольким причинам:

  • нагрев происходит за счет тепла, которое раньше просто улетало;
  • сделать такой теплообменник своими руками несложно, хотя есть и фабричные варианты;
  • установить можно на любой металлический дымоход и для этого не нужно разбирать печь и делать в ней отверстия;
  • теплообменник на трубе предупреждает проникновение газов из дымохода в помещение.

Все эти плюсы делают такое устройство достаточно привлекательным. Но есть у такого решения и минусы:

  • требуется полная герметичность швов;
  • при добавлении холодной воды может образовываться конденсат;
  • заливать воду в разогретую систему нельзя – может из-за разницы температур порвать стенки дымохода.

Водяной контур на печь делается аналогично, но в этом случае в емкость с водой строится вокруг корпуса. Практически всегда такой теплообменник делают на круглые печи. Во-первых, можно подобрать трубу большего размера и приварить дно и верх, что вряд ли удастся с прямоугольными печами, и во-вторых, по кругу вода движется легко и система эффективна, чего тяжело добиться при квадратном кожухе.

Простейшие теплообменники

Для облегчения выбора агрегата предлагаем вам ознакомиться со следующими вариантами.

Змеевик для печей

Простейший вариант теплообменника – труба (из алюминия, меди или другого пластичного и антикоррозионного металла), загнутая в спираль или, реже, иной формы. Носитель по нему эффективно движется самотеком, если общая его длина менее 3 м. Нагревается за счет раскаленного воздуха, а не контакта с огнем. На концах такой конструкции производят резьбу (наружную) – для фитингового соединения с баком.

Располагать змеевик можно как прямо в топке, внутри, так и вне ее. Форма его бывает самой разной, начиная от простейших U-образных подков, продолжая уже упомянутыми спиралями с различным количеством витков и заканчивая сложными сварными регистрами. Последние делают ради повышения надежности и уменьшения энергопотерь, но так как они получаются крупногабаритными, то их, как правило, ставят в просторные каменки.

Прямоугольный бак на трубе

Это еще один тип – уже не внутренняя цилиндрическая емкость, а конструкция, состоящая из воздухонепроницаемого корпуса, выполненного из нержавеющей стали.

Принцип действия остается таким же – нагреваемая жидкость поднимается в резервуар, охлажденная идет обратно. В реализации для него подойдет дымоход диаметром Ф115мм (без применения переходника) или 110мм (с использованием), а попадание отработанного пара в комнату почти исключено

Правда, система должна быть герметичной, важно своевременно пополнять конструкцию водой.

Рекомендации опытных мастеров

Вот еще несколько советов, подсказывающих, как установить теплообменник в бане максимально рационально:

  • Если не планируете использовать циркуляционный насос, делайте трубопровод под уклоном в 50, чтобы жидкость смещалась за счет самотека.
  • Не берите слишком большой бак и/или не заливайте в него чересчур много воды, она ведь просто не успеет дойти до комфортной температуры за нужное вам время.
  • Уделяйте максимум внимания герметизации – при сборке не стесняйтесь по несколько раз проверить качество каждого соединения.

Выбирайте долговечные материалы и подходящую конструкцию, верно производите расчеты, строго следуйте инструкциям и рекомендациям. Грамотный мастер знает, как сделать и подключить теплообменник в бане, ведь правильная установка будет залогом безопасной эксплуатации оборудования, а значит и комфортного купания после парилки.

Напоследок видео о том, как устроена универсальная модель теплообменника:

Классификация видов

Классификация видов направлена на облегчение выбора теплообменника для каждого конкретного случая

Если обратить внимание на статистику, то станет ясно, что практически каждая баня это уникальный проект. Отличия могут быть минимальны, но они есть, а значит каждый конкретный случай зависит от характеристик помещения: наличия свободного места в помещении, наличия чердачного помещения и, конечно, бюджета стройки

По месту расположения емкости теплой воды

Прежде чем делить систему по месту расположения емкости для теплой воды, разберемся, а на что вообще влияет расположение бака с теплой водой? А влияет оно в первую очередь на необходимость насоса. Дело в том, что полноценный насос установить в бане не получится, так как для него нужно отдельное помещение. Но по факту, мощная насосная установка в бане и не нужна. Будет вполне достаточно циркуляционного насоса систем отопления. Но, если бюджет не позволяет пользоваться техникой, приходится вспоминать законы физики.

Согласно школьному курсу, теплая вода легче холодной, а значит горячий слой «всплывает» над холодным. Так образуется небольшая разность давлений, которая при некоторых ухищрениях во время прокладки трубопровода позволяет создать систему с естественной циркуляцией. До массового распространения насосов на том же принципе работали системы отопления всех частных домов.

Система с расположением бака в парилке

По расположению бака с теплой водой системы бывают:

  • С расположением бака в парилке. Зачастую такой бак и вовсе прячут в одну кирпичную «рубашку» с печью, за счет чего достигается эффект термоса с долгим сохранением теплой воды. Но напор это разность между уровнем воды и высотой точки излива, то есть расположением распылителя душа. И тут начинаются проблемы: сделать при таком исполнении классический душ невозможно. Можно выполнить душевую с гибким шлангом и не поднимать его выше 1,5 метров. Почему именно 1,5 метра? Да потому, что при высоте бани в 2 м, сделать напор больше не получится. Поэтому нужно устанавливать циркуляционный насос, мучатся с гибким шлангом или выбирать другой вариант расположения бака. Но, справедливости ради, плюсы и у такой системы есть: малая протяженность трубопровода, быстрый прогрев воды и длительное сохранение температуры воды.

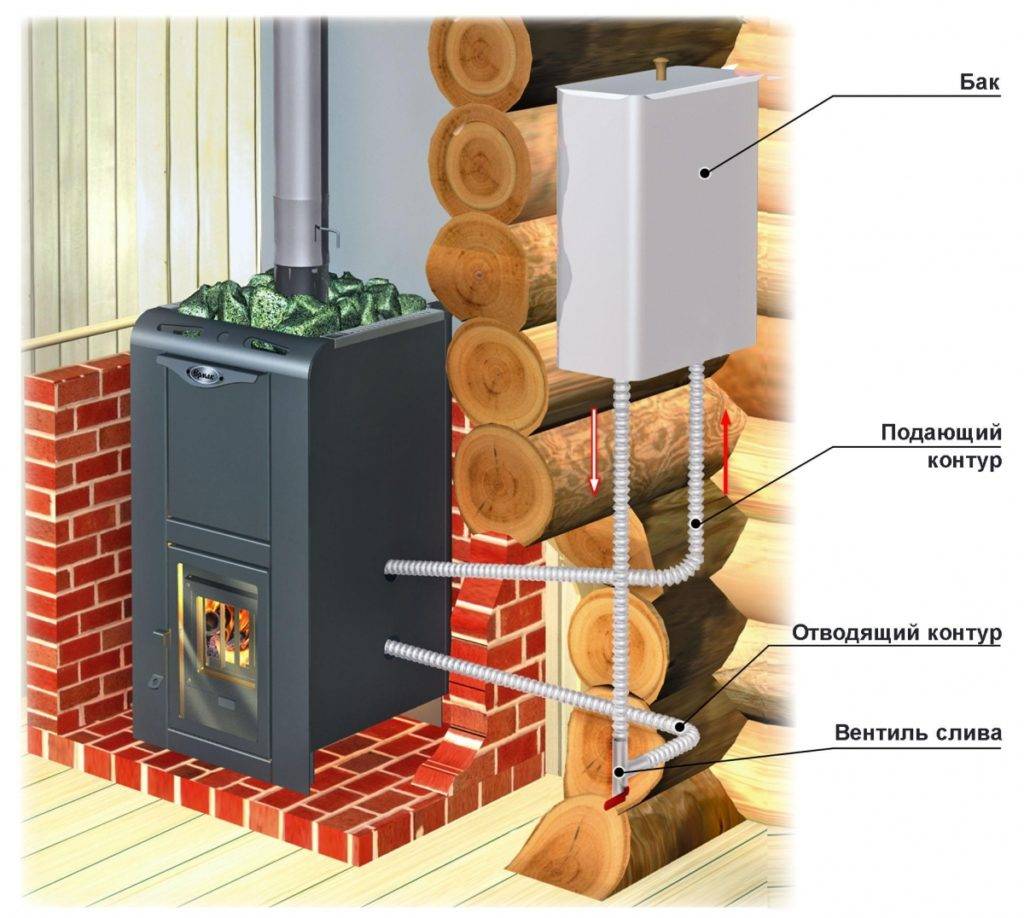

  • С расположением бака за стеной парилки. В этом случае получается сэкономить место в парной, которого всегда не хватает, но незначительно увеличивается протяженность трубопроводов и пропадает эффект термоса. Проблемы с напором и в этом случае сохраняются.
  • С расположением на чердаке. Если конструктивные особенности помещения позволяют выполнить бак в чердачном помещении, то этот вариант будет наиболее выигрышным для напора. Конечно, увеличивается сложность монтажа из-за увеличения общей протяженности трубопроводов, но появится возможность установки классического душа. При этом бак следует обязательно утеплять, желательно минеральной ватой, чтобы тепло не расходовалось на прогрев неотапливаемого чердака.

Система с расположением бака за стеной парилки

По расположению теплообменника

  • С теплообменником внутри печи. Как правило, это змеевик из стальных труб или пластинчатый теплообменник. Главное удобство такой конструкции в том, что нет необходимости занимать дополнительное место вокруг дымохода, а значит экономится место в помещении. Если устроить теплообменник змеевик внутри топки, то вода будет прогреваться достаточно быстро, но при этом в разы увеличивается опасность вскипания воды в трубе. Для того, чтобы защитить систему, придется устанавливать циркуляционный насос отопления.
  • С теплообменником на дымоходе. Теплообменник на дымоходе проще сделать самому, для его эксплуатации и ремонта не нужно разбирать печь, как в предыдущем случае. Если говорить о покупных теплообменниках, то теплообменник на дымоходе будет эффективнее. Единственный минус — это габариты. эффективный теплообменник в топку можно сделать своими руками, а квадратные метры, занятые теплообменником на дымоходе никуда не денутся, поэтому такую конструкцию используют достаточно редко и только в целях предотвращения вскипания и пережога труб.

Теплообменник на трубу дымохода

Змеевик для печей

Один из самых простых в изготовлении теплообменников – змеевик. Все что нужно – найти трубу из достаточно пластичного металла. Чаще всего используется медь или алюминий, так как оба металла стойки к коррозии и легко гнутся. Затем труба изгибается, причем форма в принципе может быть любая.

Для того чтобы вода активно двигалась самотеком (без насоса) общая протяженность змеевика не должна превышать 3 метров (это с учетом соединения до выносного бака). Создавая свой теплообменник, «примеривайте» его к печи: он не должен соприкасаться с открытым пламенем, а нагреваться должен раскаленным воздухом. На концах  нарезается наружная резьба, к которой затем подсоединяются через фитинги выносной бак.

Змеевик может располагаться не только внутри топки, но и снаружи. Обматывать печку вряд ли стоит, а вот металлический дымоход греть воду будет достаточно эффективно. Ведь если печь без камеры дожига, то температура на выходе топки может быть до 500оС. Пример такого теплообменника на трубе смотрите на фото.

В самом простом варианте теплообменник может иметь вид подковы. Тогда использовать можно и нержавейку – так ее можно согнуть. Например, на видео ясно видна подобная форма, которую использовали в печи для бани «Витра» (видео о том как перенести теплообменник в печи Vitra с левой боковой панели на правую ищите в конце статьи).

Простейший вид теплообменника для банной сети — изогнутая трубка с резьбой на концах

Один из видов змеевика – регистр. Это, как правило, сварная конструкция из труб, которая часто чем-то напоминает отопительные. Регистр для банной печи чаще всего варят из нержавейки, так как только она может длительное время переносить жесткие условия эксплуатации. Сварные конструкции имеют большой размер и вес, и потому  их чаще устанавливают кирпичных печах. В железной печи не всегда можно найти место для размещения  небольшой трубки-теплообменника, не то что громоздкой сварной конструкции. А при проектировании кирпичных банных печей можно выделить место и под регистр.

Теплообменник-регистр. Такой в готовую металлическую печь не поставишь. Это вариант или для самодельной железной печи или для кирпичное (скорее так судя по размерам)

Иногда теплообменник выполнен в виде небольшой емкости с водой (объем до 3-х литров), который также располагается внутри топки без непосредственного контакта с огнем. Принцип его работы ничем не отличается от других. Чтобы служил такой бачок-теплообменник дольше, при изготовлении своими руками, постарайтесь сделать конструкцию  так, чтобы было как можно меньше сварных швов. Например, возьмите лист нержавейки (толщины 1-2 мм достаточно) и на листогибе придайте требуемую геометрию. На корпусе шов будет всего один, плюс приварены будут боковые панели и входные патрубки.

Теплообменник для банной печи фирмы «Ермак» — уникальная конструкция

Изготавливая любой из теплообменников, расположенных внутри топки, нужно помнить, что отбирать без ущерба для обогрева помещения они могут не более 10% мощности печи. Так что чересчур большие регистры делать нерационально. Их и разместить сложно и они отрицательно скажутся на температуре воздуха в парной. Лучше рассчитать систему так, чтобы можно было за все время посещения бани подогреть воду несколько раз: вам ведь не нужны сразу 150 литров кипятка? Сначала надо немного горячей воды чтобы запарить веники, потом чуть больше, чтобы помыться перед парилкой, и затем еще некоторое количество, чтобы ополоснуться. В результате, нужны, может и 150 литров горячей воды, но порциями. Так зачем делать систему на 150 литров и ждать несколько часов, пока она будет приемлемой температуры, если можно сделать бак на 50-70 литров и несколько раз нагреть в нем воду, которая будет расходоваться по мере необходимости…

Виды ТО

Схема и принцип работы рекуперативного теплообменника

По принципу работы оборудование делится на рекуперативное и регенеративное. В первых движущиеся теплоносители разделены стенкой. Это самый распространенный вид, он может быть различных форм и конструкций. Во втором случае с одной и той же поверхностью по очереди контактируют горячий и холодный теплоносители. Высокая температура нагревает стенку оборудования во время контакта с горячей средой, далее температура передается холодной жидкости при контакте с ней.

По назначению ТО делятся на два вида: охладительные – работают с холодной жидкостью или газом, остужая при этом горячий теплоноситель; и нагревательные – взаимодействуют с разогретой средой, отдавая энергию потокам холодной.

По конструкции теплообменники бывают нескольких видов.

Разборные

Состоят из рамы, двух концевых камер, отдельных пластин, разделенных термостойкими прокладками и крепежных болтов. Такое оборудование отличается простотой очистки и возможностью увеличения эффективности путем добавления пластин. Но разборные ТО чувствительны к качеству воды. Для продления срока их службы требуется установка дополнительных фильтров, что увеличивает стоимость проекта.

Пластинчатые

Пластинчатый теплообменник нуждается в установке дополнительных фильтров на теплоноситель

Отличаются методом соединения внутренних пластин:

  • В паяных ТО гофрированные пластины из нержавеющей стали толщиной 0,5 мм сделаны путем холодной штамповки. Между ними устанавливается прокладка из специальной термостойкой резины.
  • В сварных пластины свариваются и образуют кассеты, которые затем компонуются внутри стальных плит.
  • В полусварных ТО кассеты скрепляются посредством паронитовых соединений в конструкции из небольшого количества сварных модулей. Эти модули уплотняются резиновыми прокладками и соединяются лазерной сваркой. После чего собираются между двумя плитами при помощи болтов.

Пластинчатые теплообменники используются в условиях повышенного давления и экстремальных температурах. Такие устройства требуют минимального технического обслуживания, экономичны и отличаются высокой эффективностью. Кроме того, по необходимости можно увеличить или уменьшить эффективность оборудования путем увеличения или уменьшения количества стальных пластин.

Единственным недостатком теплообменника из гофрированной нержавейки служит чувствительность к качеству теплоносителя, необходима установки дополнительных фильтров.

Кожухотрубные

Состоят из цилиндрического корпуса, куда помещены пучки трубок, собранных в решетки. Концы труб крепятся развальцовкой, сваркой или пайкой. Достоинством такого оборудования служит нетребовательность к качеству теплоносителя и возможность использования в технических процессах, где присутствуют агрессивные среды и высокое давление (в нефтяной, газовой, химической промышленности). Недостатки кожухотрубных ТО – относительно низкая теплоотдача, большие габариты, высокая стоимость и сложность в ремонте.

Спиральные

Состоят из двух листов металла, свернутых в спирали. Внутренние края соединены перегородкой и закреплены штифтами. Такие теплообменники компактны и обладают эффектом самоочистки. Они способны работать с жидкими неоднородными средами, любого качества. При повышении скорости движения жидкости, увеличивается интенсивность теплообмена. Недостатки: сложность в изготовлении и ремонте, ограничение давления рабочей жидкости до 10 кгс/см².

Двухтрубные и труба в трубе

Схема теплообменника «труба в трубе»

Первые состоят из труб разного диаметра. В качестве теплоносителя используется жидкость и газ. Устройства используются в местах с повышенным давлением, имеют высокий уровень теплоотдачи. Отличаются простотой монтажа и обслуживания. Единственный недостаток – высокая стоимость.

Теплообменник «труба в трубе» состоит из двух труб разного диаметра, соединенных между собой. Они используются при небольшом расходе теплоносителя и чтобы оборудовать дымоход.

На дымоходе (водяная рубашка)

Схема монтажа теплообменника на трубу дымохода в баню несложная. Нагрев воды может происходить либо через змеевик, либо к трубе приваривается специальная емкость, к которой впоследствии подключают трубки, идущие к баку. Это так называемый самоварный тип теплообменника.

Сделать такую рубашку можно из трубы по диаметру большей, чем дымоход. Бак можно оставить в парной или вынести наружу. Такой вариант значительно увеличивает время нагрева, поэтому в помощь придет насос, который будет гонять воду между рубашкой и баком.

Без насоса рубашка тоже будет работать, но нагревание замедлится в несколько раз. Такие теплообменники следует утеплять в случае, если они будут выноситься из парной. Их подключение следует выполнять посредством гибких труб, что облегчает последующее обслуживание.

Подготовительные работы

Прежде, чем самому начинать работы по сооружению водяного тёплого пола в бане, нужно составить подробную схему, в ней указать размер отапливаемого помещения, длину контура, место врезки насоса, участок подсоединения смесительного узла и теплообменника. В соответствии с данным чертежом определяется количество необходимого материала для греющей конструкции.

После чего, можно переходить к самим монтажным работам, которые начинаются с подготовки основания и слива:

  • Удалить грунт между стенками фундамента, и утрамбовать поверхность. Перед этим, заложить канализационные трубы для сточных вод. Через них вода будет уходить в канализацию.
  • Засыпать слой песка и щебня (15 см) и хорошо утрамбовать.

Уложить утепление из керамзита, его толщина 150 — 200 мм. Требуется сделать уклон по направлению водостока.

Устройство теплообменников для банной дровяной печи

Высокая теплоотдача банных печей, повышенная интенсивность сгорания в них топлива активно используются для размещения в них устройств подогрева воды для проведения помывки.

Теплообменники для бань представляют собой полую герметичную емкость для воды, имеющую форму змеевика (регистра), размещаемую в топке, а также герметичного бака, размещенного на ее стенке или дымоходе.

Прибор нагрева воды циркуляционного типа соединяются системой трубопроводов с накопительным баком горячей воды.

Принцип работы приборов непрямого нагрева воды основывается на циркуляции жидкости в результате ее естественной конвекции.

Справка. Естественная конвекция жидкости возникает, когда низшие слои жидкости нагреваются и становятся легче, поднимаясь наверх, а тяжелые и холодные опускаются, занимая место нагретых.

Для работы открытой системы рециркуляции жидкости (без применения циркуляционного насоса), диаметр труб, предающих воду к накопительному баку, не должен превышать одного дюйма, чтобы обеспечить необходимую скорость циркуляции.

Протяженность труб от теплообменника до накопительной ёмкости не должна превышать 3-х метров. Этой длины часто хватает для выноса накопительного бака из парной в смежную комнату для проведения помывки.

Ёмкость горячей воды, по законам естественной конвекции, устанавливается выше уровня теплообменника.

К оборудованию нагрева воды со стороны входа и выхода привариваются резьбовые патрубки для подключения циркуляционных труб, соединяющих устройство с баком.

Чаще всего используется накопительный стальной бак объемом 60—120 литров, в зависимости от мощности печи.

На накопительную ёмкость устанавливается кран слива для помывки, а на трубу холодной циркуляции воды (нижнюю) кран слива жидкости из системы.

Важно! Специалисты не рекомендуют устанавливать циркуляционный насос в системах подогрева воды банных печей

Виды

Обычно используются следующие виды приборов:

  • Внутренний. Самый простой вариант, изготавливаемый в виде встроенного в топку печи змеевика, направляемого на активное использование вырабатываемого топливом тепла.
  • Внешний. Представляет собой резервуар с водой, смонтированный на наружной боковой стенке печи. Высокая температура стенки нагревает бак за счет передачи ему теплового излучения. Этот вариант проще в изготовлении, чем внутренний теплообменник.
  • Наружный. Устанавливаемый на трубу дымохода бак с водой — это эффективный способ устройства теплообменника, не требующий больших усилий в его установке и не занимающий много места в парной.
  • Наружный проточный (экономайзер). Представляет собой небольшой проточный нагреватель средней емкости от 5 до 10 л, устанавливаемый на дымоходную трубу и соединенный с накопительным резервуаром системой трубопроводов. Это, пожалуй, лучший теплообменник по его монтажу и использованию.

Фото 1. Наружный теплообменник для банной печи. Устройство сделано из нержавеющей стали, надевается на дымоход.

Комбинированные модели. Одновременно включают в конструкцию змеевик, встроенный в топку, и наружную ёмкость с водой, устанавливаемую на трубу дымохода. Оба устройства соединены системой трубопроводов, и имеют отдельный подсоединяемый бак для сбора горячей жидкости.

Из чего их изготавливают

Внутренние теплообменники (регистры) в форме Г-образной решетки производятся из гнутых стальных, чугунных или медных гладкостенных труб диаметром 40—50 мм.

Резервуары для воды изготавливается из раскроенной и сваренной листовой стали с толщиной, превышающей 2,5 мм.

Самый популярный материал для изготовления приборов нагрева воды — нержавеющая сталь, т. к. это недорогой металл с высокой термостойкостью.

Внимание! При изготовлении теплонагревающих устройств этого типа нежелательно использовать оцинкованную сталь, т. к. при температуре выше 200 градусов Цельсия цинк начинает испаряться

при температуре выше 200 градусов Цельсия цинк начинает испаряться.

Недостатки чугунных агрегатов — их хрупкость и вес, а медных — повышенная цена и недостаточная жаропрочность.
