Как сделать теплый пол в бане: подробная инструкция с монтажными схемами

Преимущества применения в бане теплого пола и недостатки

Электрический пол для бани станет отличным вариантом, так как имеет свои преимущества:

  • Электрический пол выгодней водяного, так как не всегда есть возможность подключить систему к газу. При использовании электрокотла экономичнее не будет.
  • Электрический пол можно просто подключить к электричеству, а для теплого водяного необходима целая система: котел, коллектор, насос, бачок и прочее.
  • Для небольшого сооружения водяной пол не целесообразно монтировать, тем более что прогрев бани проводится паром.

К недостаткам относится дорогостоящая электрическая энергия, однако баню не подогревают на постоянной основе – только по необходимости. Еще одним недостатком считается электромагнитное излучение. Чтобы сориентироваться, как выбрать подходящий вид отопления, следует ознакомиться с разновидностями электрического теплого пола.

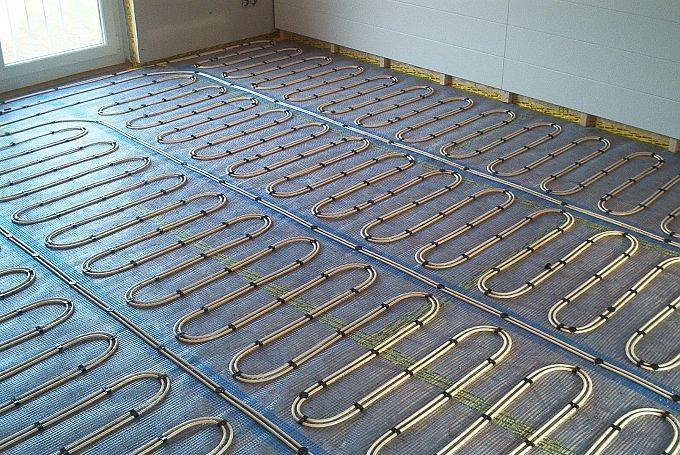

Водяной теплый пол

Для выполнения водяного подогрева поля применяются металлопластиковые, стальные или современные полиэтиленовые трубы. Конструкция труб, представляет собой замкнутую систему, которая размещается между напольным покрытием и основанием пола. Стоит отметить, что в качестве жидкости, циркулирующей в системе применяется не только вода, но и антифриз, либо этиленгликоль.

Во избежание потери тепла, трубы такой системы необходимо уложить на основание из термоизолирующего материала, который сверху покрывают алюминиевой фольгой. Это поможет сделать теплоотдачу более эффективной. Различают два способа укладывания системы труб: в форме улитки, либо в форме змейки. Выложить трубы в форме змейки немного проще, однако форма улитки обеспечивает более равномерное распределение тепла.

Рассмотрим преимущества и недостатки такой системы подогрева полов.

Плюсы:

  • Система расположена вне зоны видимости
  • Возможность обогрева большой площади при незначительной стоимости
  • Тепло в помещении распределяется равномерно
  • Экономия энергоресурсов, а как следствие денежная экономия

Минусы:

  • Монтаж сложный, возможно выполнить лишь специалистам
  • Необходимость установки водяного насоса
  • Неудобная регуляция температуры
  • Сложность ремонта

Особенности монтажа теплого пола в бане от печи

Без помощи специалистов можно сделать покрытие, работающее от печного отопления. Хотя, признаемся, что раскрыть секреты мастерства печника достаточно сложно, поэтому, если вы решитесь на смелый эксперимент, обратитесь за консультацией и не поленитесь основательно почитать нужные статьи с подробными рекомендациями! Небольшая подсказка новичкам от наших специалистов содержится в видео:

https://youtube.com/watch?v=Waxg6VSKkXQ

Преимущество такого пола оценят те, кто мечтает об исконно традиционной «русской бане».  Несмотря на сложность конструкции, вы будете обладателем экологически чистой системы и получите комфортный и здоровый микроклимат для организма.

К недостаткам покрытия от печи следует отнести:

  • во время сильных холодов обязательно нужно сливать воду, чтобы не порвало отопительную систему,
  • существенные затраты на покупку дров,
  • печка плохо справляется с обогревом нескольких помещений одновременно, поэтому объем теплоносителя должен быть рассчитан на парилку, комнату для отдыха, душ.

Варианты монтажа

Тёплый пол в бане по грунту выполняют с использованием двух стяжек, черновой и покрывающей. В случае пленочного пола без верхней стяжки можно обойтись.

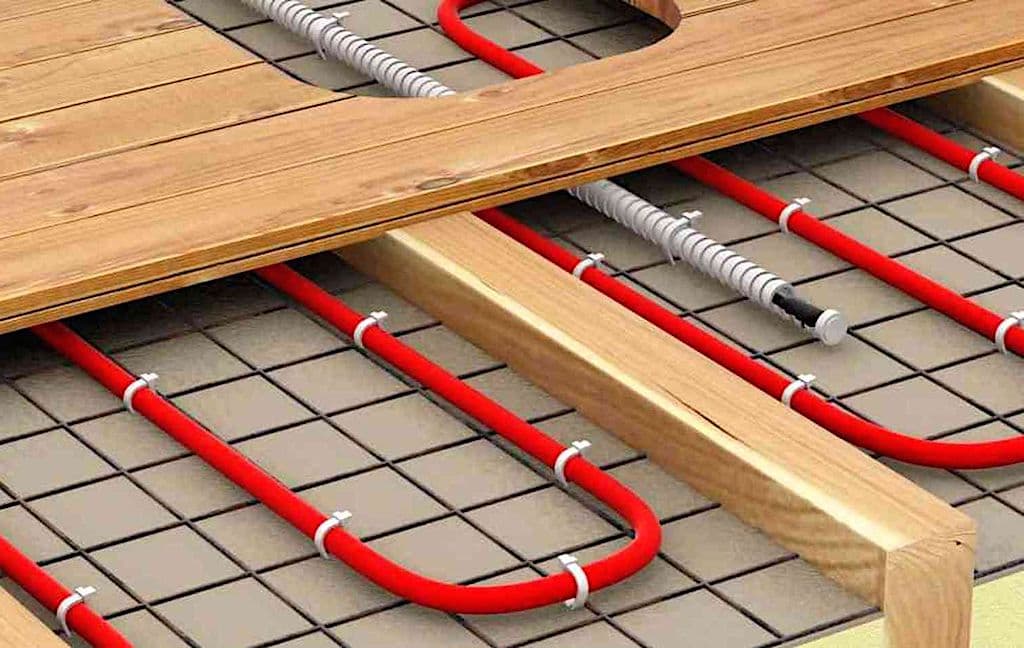

При устройстве теплого пола по лагам между самими лагами укладывают утеплитель. А сверху на лаги – арматурную сетку. Она должна изолировать древесину от контакта с кабелем. Поверх сетки кладут кабель.

При укладке кабеля поверх чернового пола (например, в каркасной бане) пирог может выглядеть так:

  • основа – листы OSB, поверх которых прибиты лаги;
  • гидроизоляционно-ветрозащитная мембрана;
  • утеплитель между лагами;
  • второй слой OSB;
  • пенополистирольные маты;
  • пароизоляционная мембрана;
  • армированная стяжка;
  • сетка и кабель;
  • чистовая стяжка;
  • плитка.

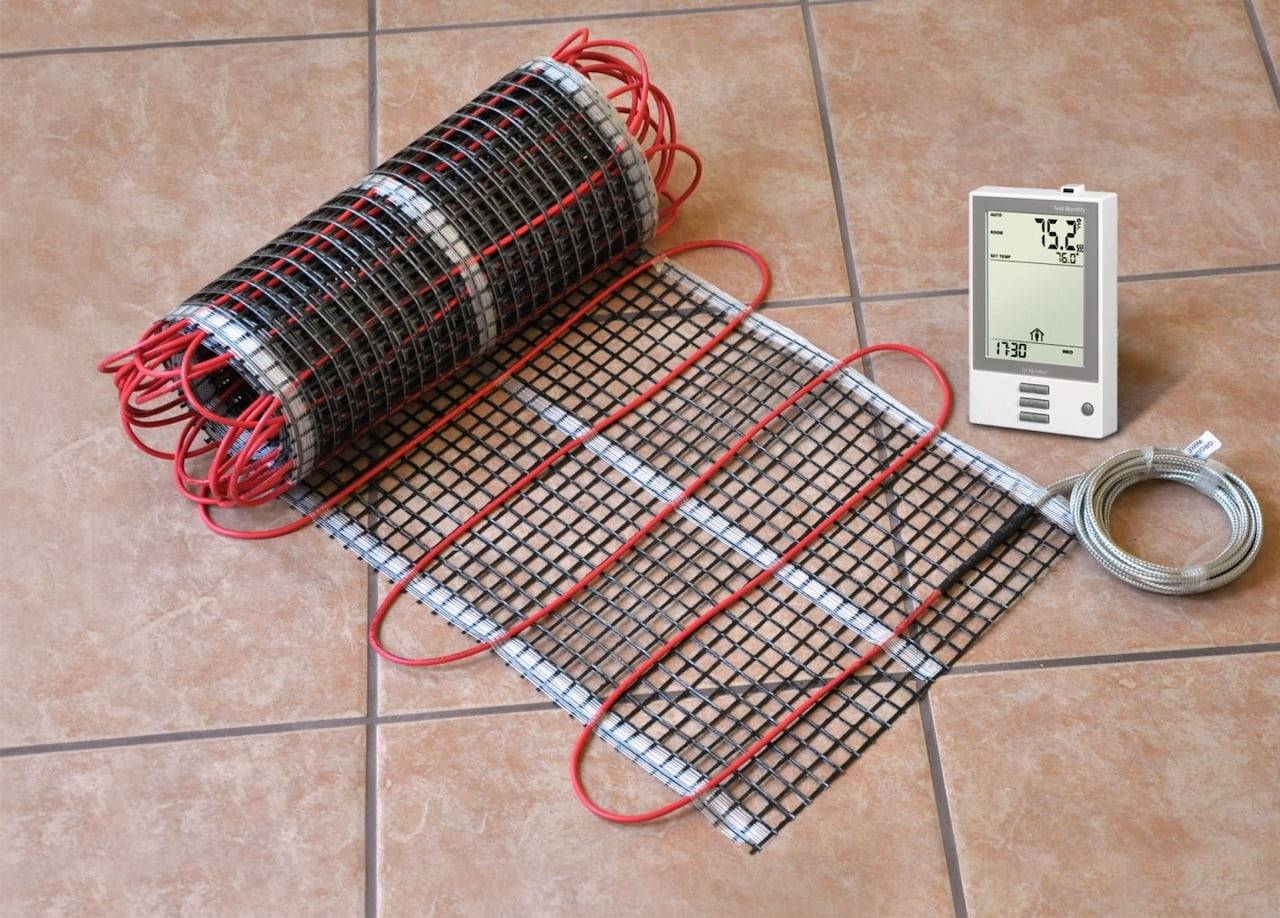

Планирование и укладка нагревательных матов

Нагревательные маты с аморфной лентой, выпускаются шириной 0.5 м и 1 м. А длина варьируется от 0.5 м до 6 м, с шагом 50 см.

Мощность нагревательных элементов на единицу площади всегда одинакова — 150 вт/м².

Перед покупкой, следует начертить схему размещения нагревательных матов на полу бани. Если парилка будет отделена от моечного отделения, то для предупреждения возникновения эффекта «запирания тепла» от поставленной перегородки, внутри парной следует уложить отдельный контур.

Для соблюдения всех требований, следует придерживаться следующих ограничений

Нагревательные полосы, должны располагаться снизу, а сетка сверху.

Для фиксации используют скотч.

После всех работ этого этапа, необходимо проверить работоспособность конструкции. Для этого её включают на 5–10 минут. Если все полосы равномерно нагреваются, то можно приступить к наклеиванию декоративного покрытия.

Приклеивание декоративного покрытия

Вне зависимости от материала декоративного покрытия, керамическая плитка или керамогранит, приклеивание начинают от желоба.

Хотя уклон очень небольшой, но такая последовательность предупредит возможность сползания свежеприклееных плиток.

Толщину клеевого слоя, рекомендуется выдерживать равной толщине плитки. Это будет способствовать полному заполнению подплиточного пространства, и предупредит появление пустот.

Крупногабаритные плитки предпочтительны при наклеивании на маты аморфного тёплого пола в бане, так как они более равномерно распределяют нагрузку, на нагревательные элементы.

Электрические тёплые полы в бане рекомендуется покрывать плиткой по бесшовной технологии.

Для этого лучше всего подходит керамгранит. У него ровные грани, исключительно низкое водопоглощение и практически нулевой коэффициент температурного расширения, в диапазоне температур от 0 до 50˚C.

Рекомендации по заливке стяжки

Для усиления жесткости стяжки в рабочую смесь можно добавить фибрин. При изготовлении рабочего раствора используются пластификаторы: они продлевают время использования смеси до восьми часов, снижают вязкость, придают составу пластичность.

Раствор замешивают в таком порядке: сначала разводят цемент водой, потом досыпают песок. Размешать до однородной консистенции (лучше дрелью).

Окончательно выровнять поверхность можно самовыравнивающейся смесью.

Продолжаем укладывать электрический теплый пол в бане своими руками под плитку. Через сутки после заливки черновой стяжки (когда смесь затвердеет и на пол будет можно вставать), приступаем к укладке самого пола.

  1. Уложить отражающий фольгированный слой.
  2. Уложить еще одну армирующую сетку, зафиксировать к ячейкам кабель. Можно уложить кабель без сетки и зафиксировать монтажной лентой.
  3. Уложить между витками кабеля температурный датчик в гофре. Провода от него подвести к терморегулятору. Сам регулятор установить на стене.
  4. Залить сверху чистовую стяжку толщиной больше трех сантиметров (тоньше – потрескается). При устройстве чистовой стяжки задают небольшой уклон для стока воды по направлению к воронке.
  5. Уложить напольную плитку.

Чтобы вода не подтекала к нижним венцам, по периметру стены выполняют отбортовку. Нужно установить вдоль стен несколько деревянных брусков для вентзазора, уложить на бруски водостойкий гипсокартон или другой аналогичный материал. Приклеить плитку.

Заделать стык между плиткой напольной и отбортовкой герметиком. Верхушку цоколя закрыть плиткой, уложенной горизонтально.

Пользоваться теплым полом можно после полного схватывания бетона, не меньше чем через 10 дней.

Финишные работы

После застывания плиточного клея, обрезают демпферную ленту чуть ниже уровня плитки. Образовавшуюся ложбинку заливают силиконовым герметиком.

Рекомендуется дополнительно обработать силиконовой композицией щели между напольными плитками. Даже если они минимальной толщины, тщательное втирание силикона, ликвидирует возможность будущих протечек.

Технология монтажа

Монтаж тёплого пола от печки не требует специальных навыков, его можно выполнить самостоятельно. Рассмотрим, что для этого нужно.

Необходимые материалы и инструменты

Материалы и инструменты, которые необходимы для установки тёплого пола, функционирующего от печки:

  • байпас;
  • вентиль для регулирования байпаса;
  • змеевик;
  • механизм для контроля температурного режима (термоголовка);
  • коллектор, распределяющий воду по разным контурам;
  • насос для циркуляции нагретой воды по трубам.

Потребуются мелкие расходные материалы в виде:

  • фитингов;
  • утеплителя;
  • крепёжных инструментов;
  • армирующей сетки;
  • гидроизоляции;
  • пароизоляции;
  • демпферной ленты.

Монтажные работы

Закончив подготовительные работы по основанию, начинают прокладку системы труб, по которым будет перемещаться водяной теплоноситель:

  1. В качестве гидроизоляции используется рубероидный материал, который укладывается в два слоя. Стыковочные участки промазываются мастикой. Полосы в слоях должны размещаться перпендикулярно.
  2. Далее – теплоизоляционный материал. Но при этом помните, что следует соблюдать сохранение наклона к стоку.
  3. Чтобы защитить изоляцию, настилают армирующую сеточку, на нее прокладывают трубы отопительной системы.
  4. Выполнив подключение и организовав проверку на работоспособность, приступают к заливке бетонной стяжки (подробнее: «Заливка пола в бане – как сделать своими руками «). Перед этим по всему периметру прокладывается демпферная лента, защищающая от температурного деформирования пол. Стяжка выполняется из песка и цемента, в раствор добавляется армированное фиброволокно. Разрешается использовать готовые смеси сухого вида.
  5. Залитая стяжка выравнивается по установленным маячкам. Необходимо устроить уклон в сторону сточного отверстия.
  6. Выждав время, необходимое для полного застывания, на стяжку можно укладывать напольные покрытия.

Одним словом, систему подогрева пола от печки устроить довольно просто. Этот способ даст возможность неплохо сэкономить на приобретении отдельного котла, затратах на расходы электрической энергии.

Перед тем, как сделать теплый водяной пол в бане, необходимо:

  • убедиться, что поверхность для монтажа ровная;
  • продумать путь прокладывания труб;
  • выбрать материал труб.

В роли теплоносителя часто выступает вода, но если баня не отапливается дополнительно, то имеет смысл использовать антифриз. Это позволит избежать замерзания жидкости внутри труб и, соответственно, риска их разрыва.

Гофрированная гибка труба

Теплый водяной пол в бане имеет следующие преимущества:

  • экологичность;
  • экономичность;
  • обеспечение постепенного естественного прогрева;
  • отсутствие электромагнитного излучения.

Важно помнить, что водяной теплый пол в бане своими руками сделать довольно проблематично, так как это многоэтапный процесс, требующий предельного внимания. Малейшая ошибка может привести к некорректной работе системы. Слои теплого водяного пола

Слои теплого водяного пола

В частности, тщательно подбирается рисунок, по которому укладываются трубы:

  • улитка;
  • змейка;
  • двойная змейка.

Это уместно, если сама парилка – отдельное строение.

Для того, чтобы организовать водяной теплый пол в бане от печи, необходимо установить над ней металлический бак – именно в нем и будет нагреваться вода для все системы.

Схема установки теплого водяного пола от печи

Есть вариант расположения емкости и ниже уровня пола, однако в обоих случаях есть необходимость в насосе: он обеспечит правильную циркуляцию жидкости в трубах. Подогрев пола в бане от печи представляет собой несколько долгий процесс, поэтому нередко применяется отдельный котел на дровах. Вне зависимости от способа нагрева воды, процедура установки самих полов не меняется:

Разравнивание поверхности. База, по которой будут пролегать трубы, должна быть ровной. Если речь идет о лагах и деревянных перекрытиях, то в необходимых местах делаются специальные проемы под трубы. Теплоизоляция. Для повышения эффективности теплоотдачи, под систему кладут слой теплоизоляционного материала. Установка монтажной поверхности. Чаще всего в этой роли выступает специальный теплоизоляционный мат с бобышками, между которыми и укладывается гибкая труба. Тем не менее, осуществлять крепление можно и с помощью других подходящих средств. Прокладывание трубы

При этом важно учитывать, что в витках не должно быть крутых поворотов. Подключение и проверка системы

На данном этапе проверяется, присутствуют ли утечки. Стяжка и кладка напольного покрытия.

Пример подключения водяного пола к отопительному контуру

Если мощности печки не хватает, рекомендуется сварить аккумуляторный бак

Укладка контуров в бане не отличается от аналогичных работ в любом другом помещении.

Варианты устройства

В первую очередь следует обратить внимание на то, что речь идет об обустройстве помещения с повышенным уровнем влажности. Поэтому следует особое внимание уделить гидроизоляционному материалу

При этом не лишним будет обработать все деревянные элементы, такие как паркет, лаги и черновой пол, антисептическими пропитками. Основных конструкций всего две: теплый пол электрический (кабельный) и инфракрасный (пленочный).

Пленочный

Инфракрасный пол представляет собой термопленку, которая продается в рулонах. Состоит из гибких полос, изготовленных из карбона, толщина которых не превышает 0,3 мм. Каждая полоса находится в собственной полимерной оболочке, которая выполняет защитную роль.

Преимущества использования:

  1. Высокий уровень прочности, что позволяет производить укладку под клинкер и керамогранит.
  2. Имеющееся электромагнитное излучение минимально и не способно нанести вред здоровью человека.
  3. Подключение всех элементов производится параллельным способом. При этом если вышел из строя один элемент, остальные не теряют своей работоспособности.
  4. Для установки можно исключить необходимость монтажа стяжки, но для большей уверенности ее все же лучше использовать.

К недостаткам можно отнести сравнительно низкий показатель гидростойкости по сравнению с кабельными конструкциями. Рекомендуется использовать в помещениях с оптимальным уровнем влажности, таких как комнаты отдыха и предбанники.

Кабельный

В бане электрический пол должен иметь мощность в 250 Ватт на один квадратный метр площади. Возможно использование как двухжильного, так и одножильного кабеля. Предпочтительнее использование двухжильного, так как его проще монтировать. При этом излучение слегка увеличится, что устраивает далеко не каждого. Наиболее удобным является использование матов, которые представляют собой плиты теплоизолятора, в структуре которого уже имеется кабель. Монтировать подобный теплый пол в баню можно и самостоятельно, не привлекая третьих лиц.

Недостатки устройства:

  • если происходит повреждение одного из нагревательных элементов, то из строя выйдет вся конструкция;
  • уровень потребления электрической энергии, по сравнению с пленочными конструкциями, значительно выше;
  • понадобится монтаж стяжки, что осложняет весь процесс монтажа.

К преимуществам относят возможность использования любого типа напольных покрытий, самостоятельная регулировка и выставление температурного режима, и надежность устройства.

Как подготовить баню к обустройству теплого пола?

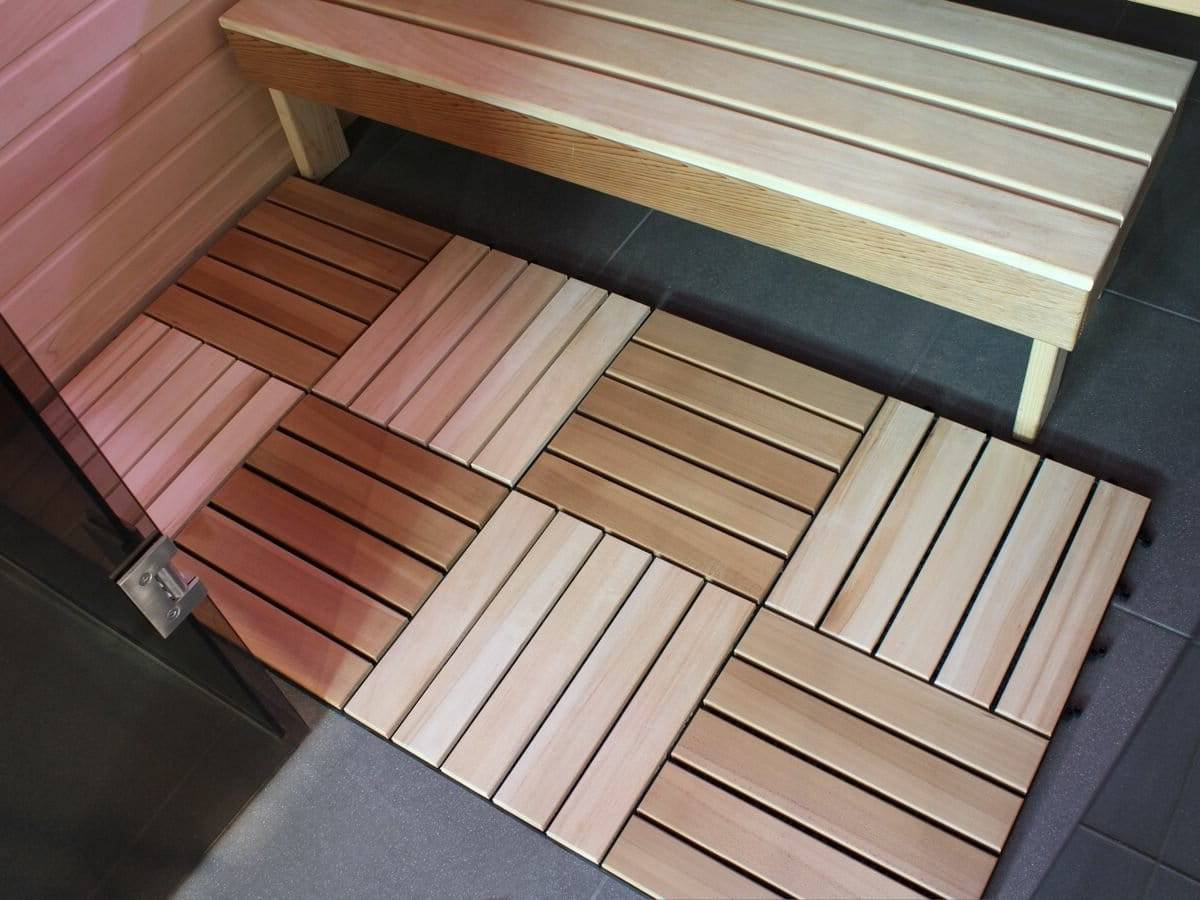

Делая теплый пол в бане своими руками, владельцы обычно покрывают полы древесиной, которая отлично проводит тепло. Иногда встречается и плитка, под которой сделана стяжка из бетона, в таком случае покрытие очень некомфортное для человека из-за холода.

Перед монтажом системы нагрева полов необходимо сделать теплоизоляцию, для этого потребуются традиционные теплоизолирующие материалы:

  • Стекловата;
  • Войлок или его аналоги;
  • Стекловата в рулонах;
  • Керамзит мелкой и средней фракции;
  • Пенопласт в листах.

Слой пароизоляции делается из пергамина или рубероидных листов, нередко используется особая пленка в 0,2 мм толщиной. Утепление пола в бане делается между слоями бетонной заливки, которую делают более тонкой для экономии высоты помещения. Все элементы из древесины обрабатываются антисептиками и растворами против плесени.

Преимущества и недостатки

Теплый пол от печи под стяжку имеет много преимуществ:

  1. в первую очередь можно говорить об экономии на топливе. Также такой пол легко обслуживать и монтировать;
  2. теплоотдача на высоком уровне, при этом расход энергии минимальный. Помещение прогревается, равномерно охватывая всю площадь;
  3. одна печь сможет одновременно обогревать сразу несколько комнат;
  4. срок эксплуатации такого пола достаточно длительный.

Есть свои недостатки. Например, для комнаты с огромной квадратурой надо применить большой объем теплоносителя, а чтобы его нагреть потребуется много времени.

Теплый пол в бане от печки

Общие принципы укладки водяного теплого пола в бане

Методы сборки конструкции зависят от используемых материалов:

  • непосредственно под чистовым полом размещают гибкую трубу, охватывающую всю площадь, по ней перетекает рабочая жидкость;
  • максимально возможная длина такой трубы составляет 100 м, если ее укладывают в спираль, между ее витками следует оставить расстояние менее 40 см. В результате одно изделие охватывает площадь пола в пределах 15 кв. м;
  • в обширные помещения внедряют несколько подобных заготовок. В частности, для парилки площадью в районе 30 кв. м понадобится два сегмента теплого пола по 15 кв. м;
  • в схеме с двумя трубами концы направляются в коллекторный шкаф, где и происходит их объединение. В связку подается теплоноситель, нагретый котлом или печью, в результате обеспечивается отопление помещения.

При выборе места для коллекторного шкафа в приоритете удобство, ведь в него помещают концы труб, обслуживающих теплый пол. Как правило, для него подготавливают нишу в стене.

Особенности работ по укладке

Для водяного контура необходима подробная инструкция, касающаяся выбора материала труб, проведения расчетов, определения оптимальной схемы и так далее. Для этого нужна отдельная статья. Учитывая, что более доступными являются технологии «электрических» полов, целесообразнее изложить общее руководство по обустройству искусственного подогрева с помощью соответствующих изделий.

1. Стяжка. Независимо от основы, ее необходимо делать в бане, чтобы предохранить систему теплого пола от разрушения. А вот какую – сухую или мокрую – решается на месте.

3. Слой теплоизоляции. Минвата в бане применяется лишь в том случае, если предполагается делать настил пола по лагам. При ведении монтажа под плитку данный материал не подходит. Оптимальный вариант для пола – Пеноплекс.

В бане для утепления особенно хорошо, учитывая ее специфику, использовать изделия с фольгированием. Оно предотвращает проникновение тепловых лучей в стяжку, направляя их вверх, к покрытию пола. Если руководствоваться соображениями снижения энергопотребления – наиболее правильное решение.

4. Укладка направляющих (для кабеля). В продаже встречается несколько вариантов, поэтому для любой бани выбор есть. Маты или пленка размещаются поверх Пеноплекса, согласно составленной схеме.

5. Монтаж элементов теплого пола. По этому пункту следует руководствоваться инструкцией производителя.

6. Пароизоляция. Считается, что нужна только в случае, если чистовой пол в помещении бани из древесины. Однако лучше данный слой использовать всегда, в том числе, и под плитку. Он предотвратит впитывание конденсата отвердевшим раствором.

7. Вторая стяжка. Не всегда, только при покрытии пола плиткой.

Ее толщина – не более 15 мм. Слой цемента плохо проводит тепло, поэтому для того, чтобы нагреть в бане пол, придется существенно увеличивать мощность системы. А это – повышенные расходы на эл/энергию.

Что еще учесть:

  • Для чистовых полов из древесины нужен точный расчет мощности. Все материалы на ее основе (доска, ламинат, плиты ОСВ и тому подобное) при чрезмерном нагреве быстро ссыхаются. Следовательно, в бане придется часто делать ремонт настила.
  • Повысить температуру полов можно и по-другому. Тем более если баня небольшая или заниматься капитальной реконструкцией нецелесообразно. Кроме парилки и душевой в остальных помещениях на потолках устанавливаются пленки-ИК. Эффект будет тот же самый.

Дата: 17 мая 2016

Принцип устройства

Исходя из многочисленных фото, понять принцип работы устройства достаточно сложно. Перед выбором устройства необходимо разобраться в принципе их монтажа в бане своими руками. Зачастую электрические полы устанавливаются в моечном отделении, в не зависимости от планировки бани. Для этого понадобится качественный теплоизоляционный и гидроизоляционный слой. И только после этого можно приступать к монтажу стяжки на основе цемента и песчаника или любой другой сухой смеси. На ее поверхность производится установка плиточных или других покрытий.

Гидроизоляция позволит исключить возможность образования конденсата в пироге пола в момент, когда работают греющие элементы. Для этого можно использовать полиэтилен. Для теплоизоляции применяется пеноформ, керамзит, минеральная вата и пенополистирол. Подобное устройство может быть установлено не только в моечном отделении при условии, что габариты здания позволяют обустроить комнату отдыха, парную и туалет с парилкой. В таком случае рекомендуется дополнительно продумать прогрев поверхностей и в других помещениях.

Особенности устройства банных теплых полов

В зависимости от условий эксплуатации, технических особенностей бани, структуры фундамента применяются варианты устройства системы теплого пола.

Водяной пол действует по принципу замкнутого контура трубопровода. По нему комплексно циркулирует теплоноситель жидкого типа, который приводится в действие специальным насосом. В роли теплоносителя может выступать обыкновенная вода или антифриз, этиленгликоль. Система демонстрирует высокий уровень подачи тепла, создает комфортные условия в бане.

Система электрического типа создается при помощи инфракрасных матов из пленки и кабельных полов. Каждый из вариантов имеет ряд особенностей при вводе в эксплуатацию и монтаже, которые обязательно учитываются мастерами при установке.

Водяная система требует дополнительной установки и постоянной работы насоса, применения труб из пластика или меди, элементов арматуры. Несмотря на расходы при установке, водяной теплый пол окупается всего за несколько лет, что отличает ее от электрического аналога. Выполнение монтажа с использованием инфракрасного или кабельного подогрева стоит дешевле, но влияет на потребление электроэнергии.

Аналогично выглядит ремонт с кабелем. Практичным и надежным вариантом станет инфракрасный пол. Повреждение одного участка не повлияет на функционирование оборудования. Пленочный тип не нуждается в широкой стяжке, что практично в эксплуатации. Монтаж теплых полов для бани выполняется на специальные теплоизоляционные материалы на основе цементно-песчаной смеси, сухой стяжки. На верхнюю часть укладывается лицевая сторона покрытия. В ряде случаев применяется дополнительная гидроизоляция. Используется толстая пленка из полиэтилена, минеральная вата, керамзит или пенофол.

Теплый пол в бане – виды, принципы действия, достоинства и недостатки

На сегодняшний момент существует несколько систем теплых полов. Давайте познакомимся с их особенностями, а также выявим плюсы и минусы.

Подогрев пола в бане позволяет с комфортом находиться в любом помещении, даже в более прохладном предбаннике

Водяные полы

При такой технологии водяных полов, подогретая до нужной температуры вода циркулирует по трубам, которые могут быть из полипропилена, пластика или металла. Оптимальный диаметр — примерно 16-18 мм. Так как в случае аварии приходится вскрывать абсолютно всю площадь пола, к материалам предъявляются самые жесткие требования.

Во-первых, трубы должны быть предназначены именно для отопления. Их абсолютная герметичность — вопрос принципиальный. Для настила неметаллические трубы нужно использовать такой длины, которой хватит на всю протяженность пола без надобности состыковки. Поэтому при покупке не стоит экономить, — надо выбирать производителя, который дает максимальную гарантию на свою продукцию и компенсирует ущерб в случае аварии во время гарантийного периода.

Достоинства:

  • Система обогрева не портит интерьер.
  • Небольшие материальные затраты на обогрев.

Недостатки:

  • Высокая стоимость материалов и монтажа.
  • Необходимость установки насоса.
  • Возможность протечек и сложность их локализации.
  • Самая большая толщина стяжки среди всех теплых полов.
  • Требуют обслуживания.
  • Имеются нюансы в регулировке температуры.
  • Возможность замерзания.
  • Возможен неравномерный нагрев.

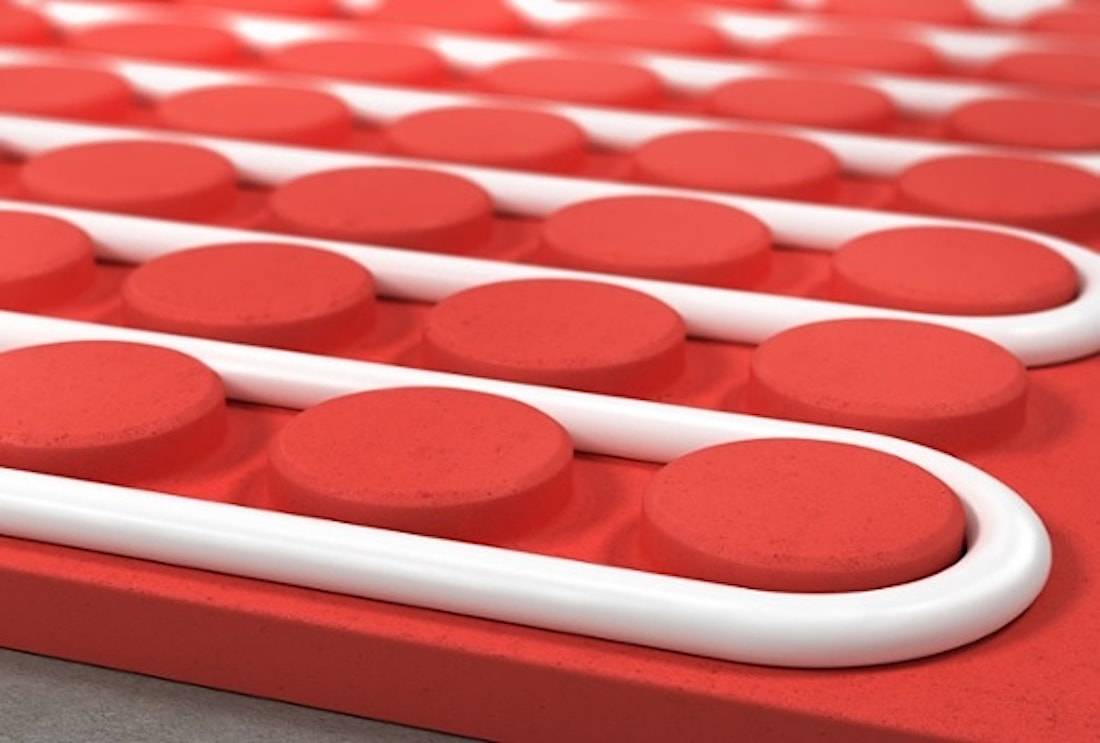

Маты с фиксирующими бобышками упрощаю процесс монтажа системы водяного теплого

Электрические полы

Такие полы в свою очередь делятся на пленочные (инфракрасные), полы на матах и кабельные. Последние применяются чаще всего, да и вообще, электрическая система на сегодня является наиболее распространенной.

Пленочная система представляет собой рулонный материал, оснащенный излучателями мощностью 50-70 Вт/м2.

Достоинства:

  • Для обустройства не нужно делать стяжку.
  • Можно разрезать полотно на фрагменты.
  • Быстрота монтажа.
  • Самый экономичный вид среди электрических полов.
  • Ионизирует воздух, ликвидирует неприятные запахи.
  • При соблюдении инструкции подключения — надежность 100 %.

Недостатки:

  • Нельзя размещать под предметами мебели (чревато сильным нагревом этих участков).
  • Требует идеально ровной поверхности.
  • Нельзя закрывать датчик температуры.
  • Для использования в бане потребуется заземление.

Нагревательный мат для системы теплого пола в бане можно укладывать прямо под половую доску

Нагревательные маты

Нагревательные маты — это рулонный материал из сетки, к которой прикреплен тонкий нагревающий кабель мощностью 100-150 Вт/м2.

Достоинства:

  • Быстрота монтажа.
  • Инфракрасное излучение считается полезным для человека.
  • Укладывается на клей для плитки без создания полноценной стяжки.
  • Не нужно обустраивать теплоизоляцию.
  • Незначительный подъем уровня пола.
  • Равномерный нагрев.

Недостатки:

  • Нельзя нарушать целостность кабеля.
  • Существуют нюансы укладки в помещениях со сложной конфигурацией.
  • Укладывается только под плитку или камень, в редких случаях под ламинат или паркет.

Нагревательные маты с инфракрасным излучением хорошо подходят для обустройства теплого пола как в сухих, так и влажных помещениях

Кабельные полы

И последний, самый распространенный вид — это кабельные полы. Потребляемая мощность — 120-180 Вт/м2. Наиболее удобны в монтаже двужильные системы.

Достоинства:

  • Относительная дешевизна материалов.
  • Возможность равномерного обогрева помещения любой конфигурации.
  • Долговечность и надежность.
  • Простота в управлении.
  • Возможность регулировки мощности.

Недостатки:

  • Нельзя разрезать кабель.
  • Большая нагрузка на сеть.
  • Самый неэкономичный среди всех видов электрических полов.
  • Уровень пола поднимется минимум на 5 см.

Потребляемая мощность систем теплого пола может отличаться в зависимости от заявленных характеристик производителя

Как видите, нет особого смысла обустраивать водяной теплый пол в бане. То же самое касается и электрических новинок. Самый лучший вариант — это кабельная система, с которой по надежности и эффективности сравниться пока ничто не может. О ней и пойдет речь в дальнейшем.

Методы укладки

Существует два варианта укладки труб отопления для обогрева пола:

  1. Змейка — метод подходящий для комнат площадью не более 10 квадратных метров. Если же установить такую конструкцию в большой комнате, прогреваться будет только одна ее часть. Остальной участок пола будет холодным.
  2. Улитка – наиболее популярный метод укладки труб отопления. Позволяет равномерно прогревать напольные покрытия по всей площади. В системе не возникает перепадов давления.

Для бань больше подойдет метод укладки трубопровода змейкой, поскольку банные помещения имеют небольшую площадь.


Теплый пол змейкой

Плёночный инфракрасный пол

Инфракрасный плёночный теплый пол под плитку в бане — является самым экономичным вариант. Так же данный вид пола очень прост в монтаже. Инфракрасный мат представляет собой прозрачный материал с инфракрасной плёнкой внутри.

Установка данного типа тёплых полов начинается с монтажа теплоизоляции. Хотя, его можно стелить на любой вид поверхностей.

Пошаговая инструкция по укладке тёплого плёночного пола в бане

  • Рассчитывается количество материала и осуществляется его подготовка, обязательно все срезы греющих элементов должны быть изолированы;
  • расстилается плёнка по разработанной схеме, и отмечаются места, где будет устанавливаться кабель;
  • очищается площадь от мусора;
  • укладывается теплоизолирующий материал и фиксируется на скотч;
  • укладывается инфракрасная плёнка, и так же фиксируется;
  • присоединяются плёночные каналы к питающему кабелю, и закрепляются соединительными зажимами;
  • изолируются стыки специальной пропиткой;
  • проводится замер рабочего сопротивления;
  • завершающий этап, перед монтажом кафеля — плёнка покрывается плиточным клеем.

Сделать такой тёплый пол под плитку можно за день. Ведь особенность такой модели — нет необходимости в заливке стяжки.

Порядок подключения электрокотла в бане

Базовый алгоритм действий:

  1. Входные подводки котла оснащают шаровым краном, фильтром, грязевиком. Эти компоненты защищают внутреннюю емкость от контакта с трубной накипью.
  2. Выходные отверстия оборудуют шаровыми запорными кранами.
  3. Входящие и исходящие трубы стыкуют с помощью муфт.
  4. Котел соединяют с распределительным щитком посредством обособленной ветки электрокабеля. Притом нужно обеспечить провод с таким сечением, которое прописано в паспорте оборудования.
  5. Проводку оснащают выключателем и УЗО. Между размыкающими контактами придерживаются 3-миллиметровых промежутков.

После установки оборудование в обязательном порядке заземляют.

Обычно отопительный прибор размещают в предбаннике, тогда как каменку и контур нагрева воды монтируют в парилке. Порядок навешивания котла:

  1. Маркером либо карандашом отмечают место расположения крепежных элементов.
  2. Выполняют соответствующие отверстия перфоратором либо дрелью.
  3. Устанавливают монтажную планку, стальной крепежный профиль.
  4. С помощью уровня следят за тем, чтобы соблюдались горизонтали.
  5. Навешивают оборудование на дюбели.
  6. Подводят трубы водоснабжения, фильтры.

В случае с напольной вариацией после шага №5 нужно закрепить снизу металлический поддон.

Так как внутренняя отделка помещения традиционно выполняется с привлечением древесины, нужно оставить безопасное расстояние вокруг нагревательного прибора. Контактирующие деревянные поверхности покрываются антипиренами. Розеточные и кабельные системы защищаются специальными гофрами, они должны обладать максимальной влаго- и теплозащитой, качественной изоляцией.

Т.к. вы неавторизованы на сайте. Войти.

Т.к. тема является архивной.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
