Счетчик электроэнергии трехфазный: обзор способов подключения и обучающее видео

Технические мероприятия

Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.

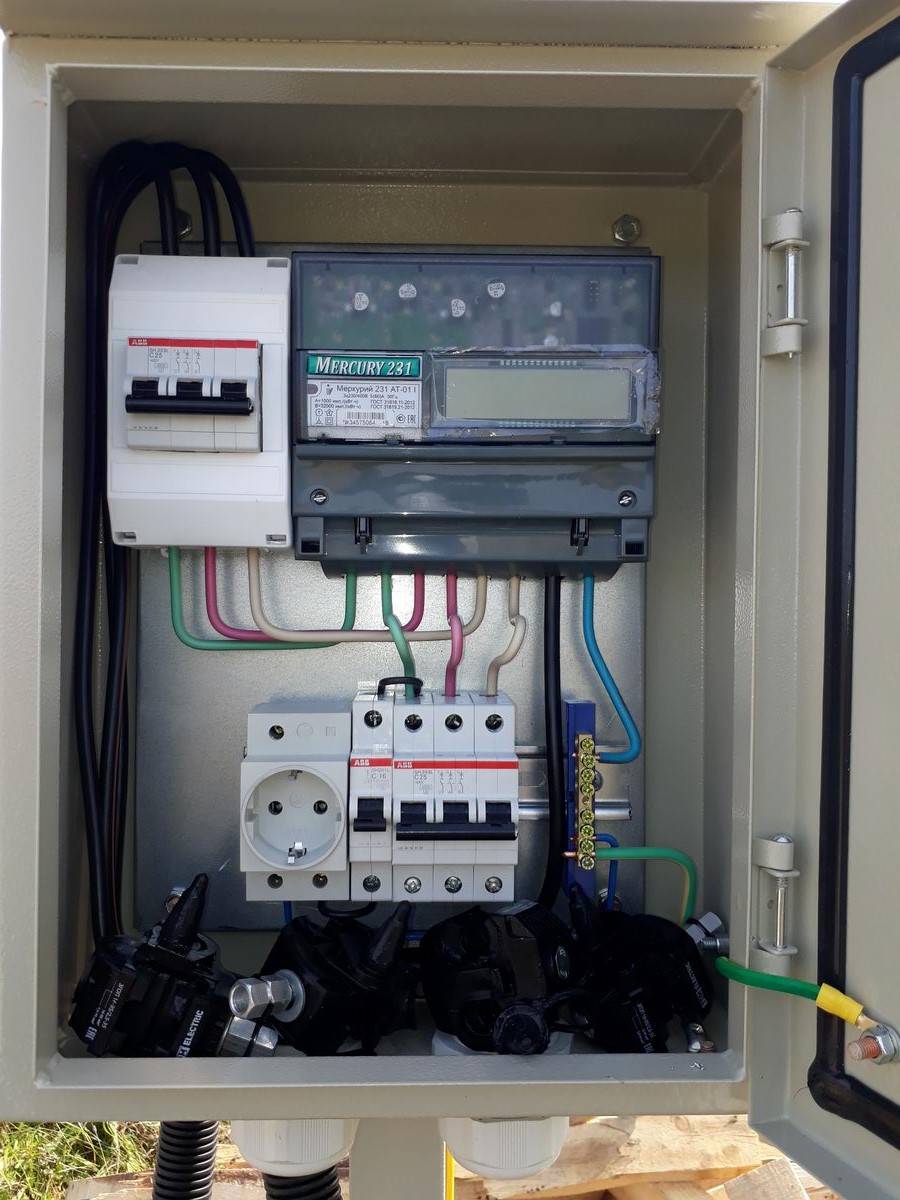

Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже оснащен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс оснащен DIN рейкой для монтажа модульных автоматов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:

Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.

Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного кабеля на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, заранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления, можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:

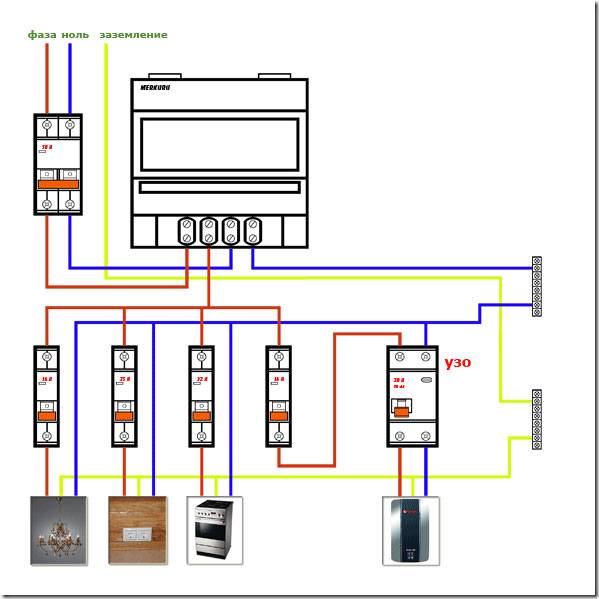

В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ (см. Главу 1.5) нужно выполнить такие требования:

1. Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
2. Высота установки по клеммам электросчетчика варьируется от 0,8 метра до 1,7 метра.
3. В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
4. Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
5. Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
6. Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.

Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!

В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.

Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор.

Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:

Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.

Особенности подключения трехфазного счетчика

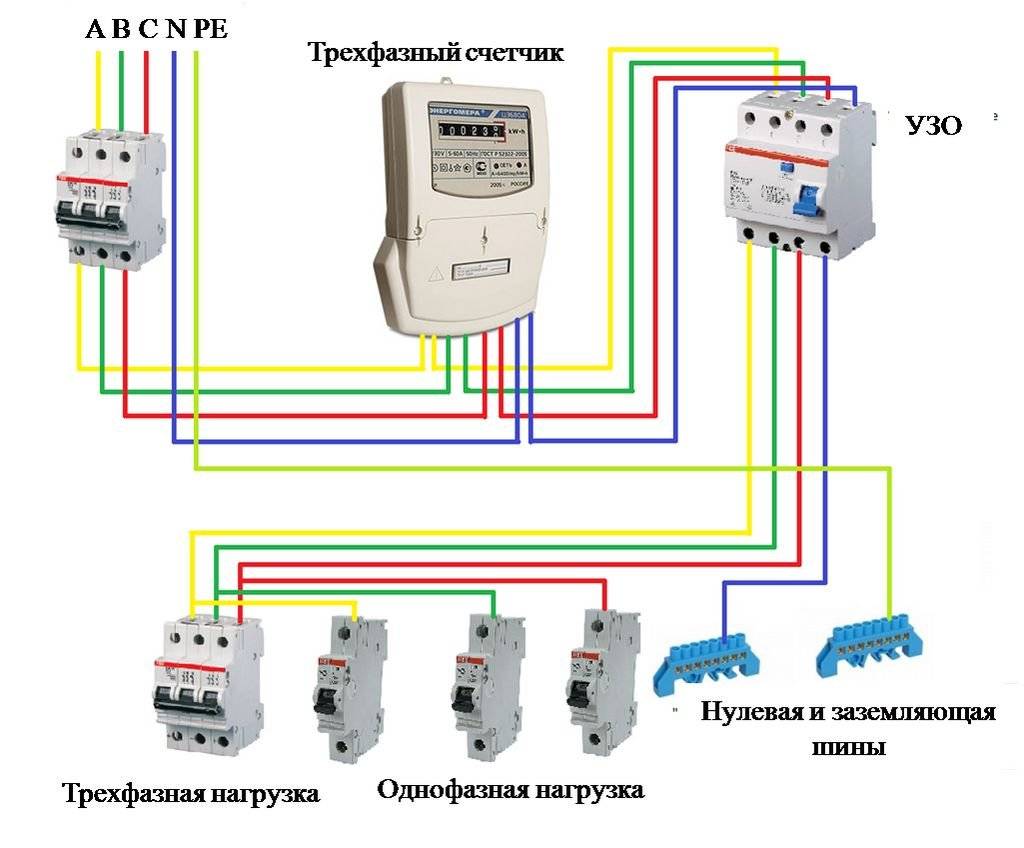

Подключение трехфазного прибора учета электроэнергии своими руками может быть хорошо проиллюстрировано при помощи следующей схемы прямого включения:

Как видно из рисунка, основной принцип подключения этого устройства к электрической сети остается тем же. Представленная схема является далеко не единственной, по которой может быть включен трехфазный счетчик. Поскольку эти устройства часто используются для учета электроэнергии в сетях с мощными нагрузками, то для их установки могут применяться различные косвенные схемы подключения в трех или четырехпроводную сеть. При этом используются дополнительные трансформаторы тока или напряжения.

Другим важным моментом, который должен быть учтен при установке трехфазного счетчика своими руками, является соблюдение порядка чередования фаз. Если осуществляется простая замена одного прибора другим, то подключать провода к клеммам нового устройства нужно в таком же порядке, как они были подключены к старому. В случае установки нового счетчика следует определить правильность чередования фаз при помощи фазоуказателя.

Следует отдельно остановиться на установке автоматического выключателя перед счетчиком. С точки зрения безопасности электропроводки квартиры, а также выполнения работ по обслуживанию и замене счетчика, такой выключатель необходим. Однако самовольный монтаж этого устройства может повлечь за собой вполне обоснованные претензии со стороны контролирующей организации. Для того чтобы избежать конфликтных ситуаций автоматический выключатель должен быть заключен в специальный корпус, который пломбируется представителем компании-поставщика электроэнергии.

Таким образом достигается возможность использования автомата для включения или отключения электрической сети и одновременно ограничивается возможность вмешательства в ее конструкцию на участке, расположенном до прибора учета электроэнергии.

Виды включений и их особенности

Схема прямого подключения трехфазного счетчика В зависимости от метода коммутации обмоток трансформаторов тока устанавливаемые в электросетях трехфазные счетчики подключаются по следующим схемам:

• прямое подсоединение;
• косвенное включение;
• полукосвенное подключение.

Прямым называется непосредственное включение, а для понимания отличий второго и третьего вида необходимо учитывать область их применения. Чисто косвенное подсоединение – это открытая установка трансформаторов тока (ТТ) на высоковольтные силовые кабели трехфазной линии (6-10 кВ). Этот способ встречается только на силовых подстанциях и на крупных промышленных предприятиях с собственными распределительными электросетями. В бытовых условиях это вид подключения трансформаторов не применяется.

Однофазный и трехфазный счетчик в чем разница

Определиться с выбором счётчика учета потреблённой электроэнергии, для установки в квартире, иногда бывает не так просто, как кажется сначала.

Поэтому даже в случае потребности в замене счётчика и обратившись к продавцу, желательно знать заранее, что лучше подходит вам, какие характеристики должны быть у товара.

1. Счётчики классифицируются:
2. по току, проходящему в сети;
3. по наличию фаз, питающих его;
4. по рабочему напряжению;
5. по классу показателя точности;
6. по применяемым тарифам.

Первым делом необходимо узнать, что за проводка находится в доме. С одной фазой и нулём или с тремя фазами и нулём и на основании этого приобретать прибор учёта.

Класс точности изделия – не маловажный показатель для его установки. Для квартир и домов допускаемой погрешность является 2% и не выше. Счётчики, имеющие погрешность ниже, устанавливают на промышленных предприятиях.

Выбор многотарифного прибора позволит производить оплату, за потребляемую электроэнергию, ночью и днём раздельно, по двум тарифам, что способствует экономии семейного бюджета.

Максимальное напряжение для такого счётчика 220 В, о чём написано на его панели. Подпитка трёхфазного счётчика осуществляется кабелем, состоящим из четырёх жил, трёх фаз и ноля. Напряжение, на которое рассчитан счётчик, составляет 380 В.

Сфера их использования также имеет определённое отличие. Счётчики с одной фазой, в основном, устанавливаются в дачных и жилых постройках. Большинство небольших офисов и торговых предприятий также устанавливают их. Отличает их несложное устройство. Они удобные в эксплуатации. Снять показания с них не составит труда.

Все счётчики проходят госповерку с обязательной опломбировкой их корпуса. На новых трёхфазных счётчиках, при их установке, пломбы госповерителя должны быть с датой, которая не превышает 12 месяцев со времени их опломбирования, а для однофазных не превышать 24 месяца.

Установить самому или вызвать мастера

Установка оборудования производится в случаях подключения нового объекта или замены вышедшего из строя электросчетчика. Замену или монтаж оборудования должны производить квалифицированные специалисты.

Для того чтобы установить счетчик, необходимо пригласить специалиста, который произведет необходимые работы. Но если собственник разбирается в электрике или имеет необходимую квалификацию, то он может произвести установку электросчетчика своими руками. Это не запрещено.

Это существенно снизит затраты при замене. После монтажа оборудования достаточно вызвать инспектора из энергосбыта. Он проверит схему подключения и опечатает устройство.

Правильное подключение 2-х полюсного дифавтомата без заземления и с ним

При наличии заземления в однофазной трёхпроводной сети оно к прибору защиты не подключается.

В старых сетях 220В заземление отсутствует, но это не отменяет важности установки прибора защиты. К нему подключаются нулевой и фазных провода, сверху приходящие, снизу отходящие. Порядок подключения значения не имеет, но к выключателям должна подводиться фаза, а к светильникам — ноль

Это необходимо для безопасности при замене ламп. Кроме того, энергосберегающие и светодиодные лампы, в цепи которых выключатель разрывает ноль, начинают моргать. В блоках питания этих источников света установлен конденсатор, заряд которого вызывает вспышки света

Порядок подключения значения не имеет, но к выключателям должна подводиться фаза, а к светильникам — ноль. Это необходимо для безопасности при замене ламп. Кроме того, энергосберегающие и светодиодные лампы, в цепи которых выключатель разрывает ноль, начинают моргать. В блоках питания этих источников света установлен конденсатор, заряд которого вызывает вспышки света.

Подключение электросчетчика с трансформаторами тока

Одной из важнейших характеристик любого электросчетчика является его номинальный ток. То есть ток, который прибор может не только посчитать, но и долговременно через себя пропускать. Если в вашем доме стоит очень мощное оборудование, а потребляемый им ток имеет большие значения, то подобрать подходящий электросчетчик не удастся – счетчиков для таких мощностей просто не существует в природе. Как тут быть? Выход из положения – установка трансформаторов тока (ТТ).

Как работает и для чего нужен

Основной задачей прибора является пропорциональное преобразование тока одной величины в ток другой. Конструктивно изделие представляет собой железный сердечник, на котором размещены две обмотки. Первая включается в разрыв сети, состояние которой нужно контролировать, а вторая – к электросчетчику. Электроэнергия, проходя по первой обмотке, будет наводить ЭДС во второй, а отношение токов в этих катушках будет пропорционально отношению количества их витков.

Принцип работы токового трансформатора

Если, к примеру, первичная обмотка имеет 2 витка, а вторичная 20, то введенный во вторичной обмотке ток будет в 10 раз ниже тока первичной. В этом случае говорят, что коэффициент трансформации прибора 10 к 1 (10/1). Предположим, ваш токарный станок потребляет ток в 200 А. Такую мощность не выдержит ни один электросчетчик. Но если вы подключите прибор через ТТ, рассмотренный выше, то максимальная нагрузка через счетчик не будет превышать 200/10 = 20 А.

Совсем другое дело – токи такой величины легко сможет контролировать практически любой электросчетчик. Подбирая трансформаторы с тем или иным коэффициентом трансформации, вы легко можете вести учет расхода электроэнергии практически любой мощности обычными электросчетчиками.

Как подключить ТТ к трехфазной сети

А теперь о схеме включения счетчика через ТТ. Конечно, она будет несколько сложнее конструкции прямого включения, но не настолько, чтобы в ней не разобрался человек, имеющий представление о простейших электрических цепях.

Схема подключения трехфазного счетчика через трансформаторы тока

В этой схеме электросчетчик подключен не в разрыв сетевых проводов, а ко вторичным обмоткам ТТ, которые обозначены как И1, И2. А в этот самый разрыв подключены первичные обмотки трансформатора (на схеме Л1, Л2).

Прежде чем взяться за сборку вышеприведенной схемы, необходимо четко разобраться в нескольких вопросах. От правильного их решения будет зависеть не только безопасная и долговременная работа схемы, но и ее работоспособность. Вот основные из них:

1. Правильный выбор сечения монтажных проводов.
2. Фазировка катушек ТТ.

Если вы не врезаете ТТ непосредственно в линию, то соединяющие провода первичной обмотки должны иметь то же сечение, что и проводка линии. Проводники, соединяющие ТТ и счетчик, конечно, могут быть тоньше, но они должны уверенно выдерживать ток, обозначенный на корпусе электросчетчика.

На фазировку (правильное подключение концов катушек) ТТ нужно обратить особое внимание. В противном случае прибор учета либо не заработает, либо будет врать, а то и закрутится в другую сторону, если он двунаправленный

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Как разобраться с фазировкой? В этом поможет рисунок ниже:

Набор токовых трансформаторов для трехфазной сети

Даже если ваши трансформаторы не совсем похожи на приведенные, особой разницы нет – в любом случае все выводы обмоток маркируются единообразно. Контакты первичной, силовой обмотки отличить несложно – они гораздо мощнее контактов вторичной и расположены с противоположных сторон изделия. Маркируются они Л1 и Л2. Выводы обмотки 2, подключаемой к электросчетчику, в этом варианте исполнения закрыты прозрачной крышкой и имеют обозначение И1, И2. Если взглянуть на схему подключения счетчика, то можно увидеть, что катушки не только должны быть подключены каждая на свое место, но и правильно сфазированы:

• Л1 – на ввод питающей линии;
• Л2 – выход на нагрузку;
• И1 – на ввод счетчика;
• И2 – выход счетчика.

Что касается расцветки корпуса ТТ, она условна и служит только для удобства монтажа. Фактически все три трансформатора абсолютно идентичны.

Как быть, если в вашем доме однофазная сеть, но ток потребления слишком велик для электросчетчика? Такая ситуация достаточно редка, но она случается. И здесь выручит токовый трансформатор, причем всего один. Как подключить однофазный электросчетчик через ТТ понятно из рисунка ниже:

Схема подключения однофазного электросчетчика с трансформатором тока

Стоимость

А что насчет цены на новый счетчик? Здесь многое зависит от того, какое устройство выберет покупатель. Конечно, счетчики, предназначенные для однофазной сети, дешевле, а адаптированные к трехфазной – дороже. Также можно заметить сильную разницу между индукционной и электронной моделями – последние также стоят дороже.

Какой счетчик трехфазный нужен для частного дома? Вариантов полно, но если у вас нет уверенности в том, что знаний достаточно, проконсультируйтесь со специалистом. Минимальная сумма, которую надо будет заплатить за трехфазный счетчик, составляет 1 000 рублей. За более дорогие модели придется выложить куда большую сумму. Однако, чтобы не переплачивать, лучше вызвать мастера на дом. Он сможет назвать соответствующую сумму и подсказать параметры для выбора счетчика. Не стоит покупать трехфазный счетчик вслепую, поскольку имеется огромный риск потерять деньги.
