Как утеплить трубу водопровода на улице, чтобы не замерзала зимой: способы, фото, видео

Под землей

Базальтом обворачивают трубу, фиксируют на ней лентой. Поверх необходимо поместить защитный слой. Для этого идеально подходит рубероид (или любой прочный гидроизоляционный материал).

Детали пенопласта соединяются на трубе с помощью специальных стыков, вырезанных по краям. Дополнительную фиксацию обеспечивает скотч, проклеенный водостойким клеем. Поверх также наносится защитный слой.

Греющий кабель считается самым надежным способом обогрева. Хотя он и самый дорогой, он уместен даже на глубине 2-х метров при сезонном проживании. С ним не нужны глубокие траншеи (при постоянном проживании), достаточно 50 см.

Трубы утеплены

Кабель должен быть обмотан по трубе через каждые 10 см. Через 15 см его фиксируют клейкой лентой. Поверх обязательно покрывается изоляционным материалом. Некоторые умельцы предлагают размещать его и внутри трубы, но сделать это несколько сложнее.

Дополнительно монтируются датчики температуры. На всем протяжении располагаются 3-4 датчика. Их установка предоставит возможность наладить автоматический подогрев или ручное управление.

Такая система подогрева обеспечит непрерывным потоком воды в дом даже в самые холодные дни, и никогда не подведет. Кабель продается в среднем за 500 рублей метр. Потребляет всего 10, максимум 20 Вт. Данные затраты оправданы, если водопровод у вас на участке не слишком протяженный.

Находясь под сильным давлением, вода не может замерзнуть. Поэтому данный способ приобрел популярность среди мастеров. Монтаж осуществляется с ресивера, к насосу подключаем клапан. Проверяем систему: закрываем кран и запускаем насос.

В квартирах, конечно, данный способ не используют. Только на участках с колодцем или скважиной. И только в случае сезонного проживания хозяев дома. Зимой в нем не должно быть никого. Данный метод хоть и позволяет экономить на утеплении водопровода, но не всегда уместен.

Утепление воздухом, о котором упоминалось выше, требует создания особых условий для водопровода. Водопроводные трубы при данном способе помещаются в другие, пластиковые (для коммуникаций), большего диаметра, так создается некая воздушная подушка. Холодный воздух не достигает водопротока сверху, а снизу система вбирает тепло земли. Для данного способа утепления, где задействован изоляционный материал и дополнительные трубы, необходимо выкопать траншею не менее 1 метра.

Утепление водопроводных магистралей в земле

Для того, чтобы провести утепляющие работы, необходимо в первую очередь раскопать водную магистраль. Дачник самостоятельно подбирает подходящий метод для утепления.

Однако чаще всего выбираются следующие:

  • Стекловата. Для монтажа достаточно обвязать ватой конструкцию и затянуть скотчем. Сверху утеплитель нужно обвязать полиэтиленом.
  • Использование скорлуп из пенопласта. Довольно простой и распространённый метод. Достаточно одеть половины скорлуп на нужный участок и затянуть. Сверху утеплитель необходимо засыпать землей.
  • Давление. Ещё один хороший метод защитить воду от промерзания. Подходит как для металла, так и пластика. Для этого необходимо к насосу подключить обратный клапан. Вода будет постоянно находиться под давлением, поэтому не замерзнет. Особенно часто используется такой способ для тех домов, где владельцы в течение длительного времени отсутствуют.

На дачах часто вода подается со скважин. Для того, чтобы трубопровод не перемерзал в данном случае используется электрический кабель.

Для наружного обогрева магистраль может обматываться старыми одеялами или верхней одеждой. Такой метод выглядит не очень привлекательно, однако хорошо справляется с поставленными задачами.

Полезные советы облегчают процесс утепления

Требования к термоизоляции для водопроводных труб

Итак, перейдет непосредственно к термоизоляции для водопроводных труб. И прежде всего – разберёмся, каким требованиям она в идеале должна отвечать.

Из сказанного выше уже должно быть понятно, что термоизоляция труб предназначена для выполнения двух ключевых взаимосвязанных задач:

— Предохранение водопровода от падения в нем температуры ниже нулевой отметки – во избежание замерзания воды, влекущего потерю работоспособности системы и разрыва труб.

— На участках с принудительным обогревом – минимизация тепловых потерь для эффективной и экономичной работы нагревательного кабеля.

Качественный утеплитель должен отвечать седлающим критериям:

  • На первое место, безусловно, следует поставить его термоизоляционные качества. Чем ниже коэффициент теплопроводности, тем эффективнее сохраняется тепло, тем тоньше можно предусматривать слой термоизоляции.
  • Водопровод в автономной системе преимущественно располагается в земле, то есть в условиях влажной грунтовой среды. Значит, термоизоляция должна обладать устойчивостью к влаге, лучше всего – гидрофобностью. Промокший утеплитель всегда резко теряет в своих термоизоляционных качествах. Нуждаются в защите от влаги и те участки трубопроводов, что проходят на открытом воздухе.

Не все материалы в равной степени соответствуют этому критерию. Но это отчасти решается заключением утепленных труб в водонепроницаемую оболочку или кожух.

Как правило, утеплитель на трубах для подземной или открытой уличной прокладки закрывается защитным кожухом (оболочкой). Для подземных выбирается полимерное покрытие, для открытых – металлическое.

  • Грунт очень часто насыщен весьма агрессивными химическими соединениями. Значит, и сам утеплитель, и защищающий его слой должны быть инертными к подобному воздействию.
  • Важным критерием является механическая прочность материала. Слой утепления в земле будет испытывать нешуточное давление грунта. На открытых участках нельзя исключать внешние механические воздействия.
  • Прокладка водопровода, тем более – на заглубленных участках, делается с расчетом на многолетнюю эксплуатацию. Это говорит о необходимости выраженной долговечности утеплительного материала.
  • Хорошая современная термоизоляция не должна вызывать сложностей в монтаже. Очень часто при создании системы водоснабжения применяют готовые решения – уже утепленные трубы, которые остается только смонтировать в общую магистраль, и после этого утеплить стыки.

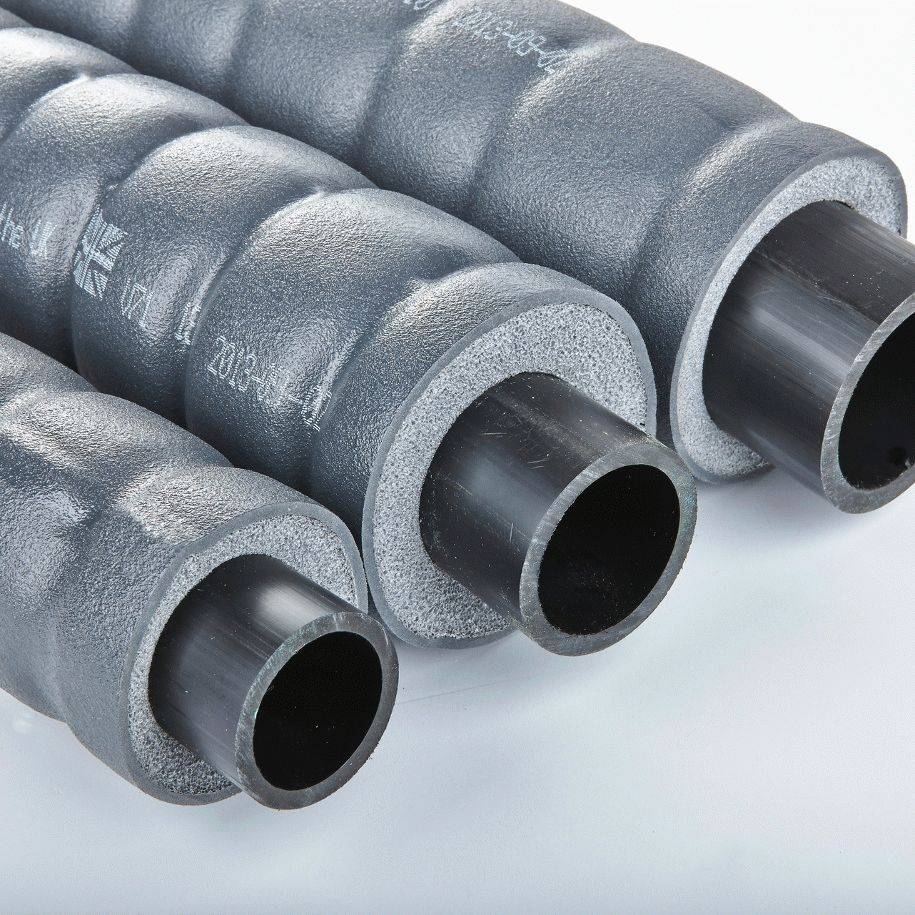

Отличное решение – монтаж водопровода из предварительно изолированных труб, заключенных еще и в защитную оболочку.

Безусловно, важным критерием всегда остается доступность материала – и в плане предложения магазинах, и в плане стоимости. Но здесь следует сразу заметить, что качественные современные предварительно изолированные трубы априори не могут быть дешевыми.

Теперь посмотрим, какие материалы используются для утепления водопроводных труб.

Способы теплоизоляции труб

Предотвратить замерзание воды в трубах различных коммуникаций помогает своевременная теплоизоляция элементов этих систем. Причем решать вопрос утепления водопроводных труб на улице рекомендуется еще на этапе сборки водопроводной системы, в этом случае расходы могут быть минимальными.

Для утепления водопроводной трубы можно использовать любые материалы, предназначенные для этой цели. Главное условие – выбирать качественный продукт, даже при его высокой стоимости

Важно понимать, что дешевый вариант – это зря потраченные деньги

Решать проблему, как утеплить трубы водопровода в земле, также можно разными способами.

Среди большого количества вариантов теплоизоляции особой популярностью пользуются следующие:

  • Укладка трубопровода на 50 см ниже уровня промерзания грунта. Узнать, на какую глубину промерзает грунт в определенном регионе, можно из специальных справочных таблиц. Кроме того можно провести самостоятельно исследования, и установить уровень промерзания земли опытным путем.
  • Обмотка труб нагревательным кабелем. Простота использования и высокая эффективность делает нагревательный кабель довольно популярным вариантом утепления водопроводных труб в земле. Кабель может быть наружным или внутренним. В зависимости от этого определяется способ монтажа: наружный кабель укладывают поверх водопровода, внутренний – внутри трубы. Кабель имеет надежную изоляцию и выполнен из полностью безопасных материалов. Подключение осуществляется к простому кабелю с вилкой через термоусадочную муфту или выводится на автомат. Мощность нагревательного кабеля может быть разной, чаще всего используют кабель мощностью от 10 до 20 Вт.
  • Использование теплоизоляционного материала. Изоляция для труб водоснабжения на рынке представлена в огромном ассортименте. Все разновидности характеризуются индивидуальными свойствами, особенностями укладки, имеют разную стоимость и срок эксплуатации. Выбор теплоизоляционного материала зависит от определенной ситуации. Очень часто в качестве утеплителя используют полиэтиленовую или пенополиуретановую скорлупу, которая отличается легким монтажом.
  • Обеспечение воздушной прослойки. Такой способ решения проблемы, как утеплить водопроводные трубы на улице, также пользуется популярностью. Воздушная прослойка создается при помещении водопроводной трубы в гладкую пластиковую или гофрированную трубу большего диаметра. В свободном пространстве циркулирует теплый воздух, который подогревается каким-либо способом или поступает из теплого подвального помещения. Теплый воздух является хорошей защитой водопроводной трубы от промерзания, однако в качестве дополнительного утепления используют полипропилен или другой материал.
  • Приобретение готовой заводской трубы. В этом случае трубы уже полностью готовы к монтажу. Изделие представляет собой две трубы разного диаметра, вставленные одна в другую, пространство между ними заполнено теплоизоляционным материалом. Стоит отметить, что готовые трубы не всегда соответствуют запросам потребителя. Диаметр, вид материала и стоимость готовой трубы могут отличаться от требуемых параметров.
  • Применение в комплексе нескольких способов.

Как правильно измерить температуру батареи

Когда вопрос с теплоносителем выяснен, можно задумываться над тем, как измерить температуру батареи в квартире. Это несложно сделать следующими способами:

  1. Использовать обычный бытовой термометр. Его нужно приложить к батарее и дождаться момента, когда он нагреется. Для учета погрешности лучше прибавить к полученным данным 1-2 градуса.
  2. Применить спиртовой термометр, прикрепив его к радиатору при помощи скотча, а затем утеплив изоляционным материалом, например, поролоном. Информация, полученная таким методом, показательна в динамике. Прибор можно оставить на длительный период для постоянного мониторинга ситуации.
  3. Воспользоваться инфракрасным термометром. На практике они отличаются маленькой погрешностью, к тому же не требуют непосредственного контакта с отопительным прибором. И результат выдается мгновенно.
  4. Использовать электрический измерительный прибор с терморампой и датчиком. Датчик устанавливается на батарею, а прибор при выборе функции «измерить температуру» показывает ее значение.

Утепление уличного участка водопровода: как утеплить трубу водопровода на входе в дом

Водная магистраль, которая ведет в дом, чаще всего прокладывается возле фундамента. Особенно часто используется такой метод ведения водопроводной сети при винтовом виде конструкции, так как облегчает процесс монтажа.

Однако, несмотря на это, трубопровод в зимний период также часто подвергается обмерзанию. Чтобы утеплить участок, который находится на улице, необходимо выполнить следующие действия:

  • Использовать скорлупу из минеральной ваты или пенополистирола. Размер скорлуп должен быть немного больше трубопровода, это облегчит процесс монтажа.
  • Надеть на магистраль часть утепляющего материала, сделать на хлёст свободных частей.
  • Используя скотч или специальные хомуты затянуть материал.
  • Сверху дополнительно водопровод изолируется рубероидом или фольгизой.

Такой метод утепления очень просто при необходимости демонтировать. Подходит методика как для утепления под сваей, так и на открытых участках.

Активные способы защиты труб от промерзания

Если простое утепление и заглубление коммуникаций не обеспечивает беспроблемную эксплуатацию, приходится искать другие методы защиты.

  1. Подогрев трубы кабелем. При этом создается равномерный нагрев трубы до температуры, препятствующей замерзанию жидкости в ней вне зависимости от температуры окружающей среды.
  2. Повышение давления и/или температуры жидкости в трубе. Это позволяет даже при сильных морозах не опасаться возникновения ледяных пробок.
  3. Создание вокруг трубы теплоизолирующего слоя с жесткой защитой от окружающей среды («труба в трубе»).

Теплоизоляция полезна при любом варианте обогрева трубы, наличие твердой оболочки (трубы большего диаметра) позволяет защитить участок от механических нагрузок и проседания грунта. Повысить давление или температуру в трубе можно не во всех типах водопровода. Поэтому оптимальным считается вариант с кабельным обогревом магистрали при наличии теплоизолирующего слоя. Принцип устройства такого обогрева показан на схеме.

Важно: для равномерного нагрева греющий кабель в трубу укладывается не прямолинейно, как обычно показывается на иллюстрациях, а по спирали.

Чтобы таким образом утеплить трубу на зиму, необходимо:

рассчитать шаг спирали обмотки (обычно 10…15 см);
с этим шагом намотать по трубе спираль из фольгированного скотча;
по скотчу без натяга намотать кабель, сверху фиксируя фольгированным скотчем (также по спирали);
устроить теплоизоляцию поверх трубы с кабелем;
зафиксировать теплоизоляционный материал обмоткой сантехническим скотчем или другим способом, уделяя особое внимание стыкам фрагментов изоляции.

В зависимости от того, в каких условиях выполняется монтаж нагревательного кабеля (до укладки трубы или после) применяется либо последовательная навивка с периодическим креплением, либо захлест накладных петель в разном направлении.

Если, по каким-то причинам, спиральная намотка невозможно или нежелательно, используют прямолинейную прокладку.

Места стыков между отдельными участками, места выхода трубы на поверхность утепляются отдельно и дополнительно, так, чтобы можно было при необходимости демонтировать изолирующий слой для ремонта или проверки трубопровода.

Для более эффективной работы нагревательной системы помимо кабеля энергоснабжения монтируются датчики температуры. Они располагаются равномерно по всей длине участка (обычно достаточно 3…5 штук) и либо с помощью системы контроля отправляют данные о критическом понижении температуры трубы на внешнее устройство, либо дают команду повысить ток в нагревательном кабеле.

Утеплить трубы в частном доме можно также с помощью саморегулирующего кабеля внутри трубы. Однако монтаж такого устройства требует хороших навыков и знаний, для непрофессионала представляет затруднения. Кроме того, устроить такой обогрев коммуникаций можно только при их первичной установке. Процесс установки рассмотрен в видеоролике.

Решая вопрос о том, как утеплить канализационную трубу, стоит отдать предпочтение внешней теплоизоляции и нагреву. Это связано с повышенной химической активностью бытовых стоков, быстро разрушающих даже стойкие к биологическим воздействиям оболочки нагревательных кабелей.

Другие методы утепления трубопровода

Стоит рассмотреть, как утеплить водопроводную трубу без применения утепляющих материалов. Для этого существуют следующие способы:

  • поддержка давления;
  • греющий кабель.

Для использования первого метода в трубопровод устанавливается ресивер, а после насоса – обратный клапан. Кран перед ресивером закрывают и запускают насос. Таким образом, водопровод в зимний период не замерзнет и проживающие в доме могут использовать воду беспрепятственно, не боясь, что она замерзнет.

Монтируя электрический греющий кабель, необходимо помнить, что его можно расположить как внутри труб, так и снаружи. При этом укладка водопровода в этом случае производится на маленькой глубине. Вместо 2 м достаточно вырыть траншеи глубиной в 0,5 м. Но этот метод имеет недостаток – зависимость от электрической энергии.

Теперь о том, как утеплить водопровод на даче этим методом. Существует 2 типа укладки: продольная и спиральная. Этапы укладки:

  • на трубопровод наматывают слой изоляционного материала;
  • наносят защитную пленку или покрытие;
  • подключают к электросети.

Одной из проблем считают участок в стене здания – ввод воды в дом. Для того чтобы в зимний период проблема не дала о себе знать, нужно:

  1. Создать в тех трубах, которые отвечают за ввод воды в дом, высокое давление. Система водоснабжения дополняется ресивером. Его при отъезде с дачного дома включают, а давление устанавливают на отметке 3 атмосферы. Этот метод даст возможность произвести утепление ввода, при этом вода не замерзнет. Приехав на следующий сезон на дачный участок, владелец, стравит давление и приведет подачу воды в норму. Для того чтобы применить этот метод, необходимо убедиться в равномерности давления в системе, в прочности труб (чтобы при повышенном давлении они не повредились).
  2. Утепление труб водопровода возможно при помощи прогрева вводных труб электропроводом. В проблематичных местах их обматывают кабелем и подключают к электросети. Но этот метод имеет недостатки – дополнительный расход электроэнергии и невозможность прогрева во время отключения тока. Но есть выход и из этой ситуации, который заключается в покупке генератора.
  3. Теперь о том, как утеплить трубу с холодной водой при помощи воздуха. Углубляя водопровод в почву, учитывают, что снизу его греет земля, а сверху на него воздействует холод (воздушные массы). Если теплоизоляция труб будет произведена вокруг, то они будут защищены не только от холода, но и от естественного тепла, идущего от почвы. Поэтому в этом варианте применяют утепляющий кожух, его форма напоминает зонт.
  4. Способ труба в трубе предполагает размещение более мелких изделий в большие по размеру или диаметру, а промежуток между ними заполняет теплоизоляционный материал: керамзит, пенопласт, минвата, монтажная пена и др. Иногда межтрубное пространство заполняется горячим воздухом. При этом укладка производится в землю, а если грунт влажный или сыпучий – в кирпичный лоток.

Чтобы канализация была утеплена, кроме этих методов, есть еще способ — расположение труб на 0,1 м ниже точки промерзания грунта.

При укладке наружной канализации проводятся земельные работы, готовят траншеи, котлован под септик. Если уровень промерзания составляет 1,7 м, то минимальная глубина расположения трубопровода составит 1,8 м. А так как система водоснабжения требует небольшой уклон, то она в итоге будет залегать на глубине 2,6-3 м. При надобности ремонта системы это осложнит работы. Поэтому водопровод на даче своими руками монтируют по инструкции:

  • подготавливают траншеи шириной 0,6 м, глубиной на 0,1 м больше точки промерзания почвы;
  • траншеи должны иметь уклон до 2% от общей длины трубопровода;
  • в траншеи укладывают песчаную подушку (0,1 м) и уплотняют;
  • все элементы водопроводной системы раскладывают вдоль вырытых канавок;
  • выполняют соединения и укрепляют все герметиком или силиконом, при этом применяют манжеты (для уплотнения);
  • надевают на трубу теплоизоляционный материал и закрепляют все скотчем;
  • все засыпают песком, а по бокам делают утрамбовку;
  • далее засыпают все почвой (холмиком), через некоторое время она осядет.

Теперь не будет вопросов, как утеплить трубы самостоятельно. Ведь это сможет каждый читатель. Но если нет навыков в монтаже, тогда лучше пригласить специалистов, которые не только произведут правильный монтаж водопровода, но и рассчитают нужное количество материала, а значит, потребитель сохранит свой бюджет и не сделает ненужных затрат.

Какая толщина утепления необходима?

Наверняка у заинтересованного читателя возникнет вопрос – а какой же должна быть толщина утеплительного слоя, чтобы гарантированно уберечь водопроводную трубу от замерзания.

Ответить на это – не так просто. Существует алгоритм расчета, учитывающий массу исходных величин, и включающий несколько сложных даже для визуального восприятия формул. Эта методика изложена в Своде Правил СП 41-103-2000. Если кто захочет отыскать этот документ и попробовать провести самостоятельный расчет – милости просим.

Но есть путь и попроще. Дело в том, что специалисты уже взяли на себя основную тяжесть расчетов – в том же документе (СП 41-103-2000), который несложно отыскать любым поисковиком, в приложении дано множество таблиц с уже готовыми значениями толщины утепления. Проблема лишь в том, что приводить эти таблицы здесь, в нашей публикации – физически невозможно. Они составлены для каждого типа утеплителя отдельно, причем – с градацией еще и по месту размещения – грунт, открытый воздух или помещение. Кроме того, учитывается тип трубопровода и температура перекачиваемой жидкости.

Но если потратить для изучения таблиц 10÷15 минут, то в них наверняка найдется и вариант, максимально приближенный к условиям, интересующим читателя.

Казалось бы – на этом все, но требуется остановиться еще на одном важном нюансе. Он касается только случаев утепления водопровода минеральной ватой. Когда речь шла об этом термоизоляционном материале, то в череде недостатков минваты указывалась ее склонность к постепенному слёживанию, усадке

А это значит, что если изначально задать только расчетную толщину утепления, то спустя какое-то время толщины утеплительного слоя может стать и недостаточно для полноценной термоизоляции трубы

Когда речь шла об этом термоизоляционном материале, то в череде недостатков минваты указывалась ее склонность к постепенному слёживанию, усадке. А это значит, что если изначально задать только расчетную толщину утепления, то спустя какое-то время толщины утеплительного слоя может стать и недостаточно для полноценной термоизоляции трубы.

Поэтому при выполнении утепления целесообразно заранее закладывать некоторый запас толщины. Вопрос – какой?

Вот это – легко поддаётся расчету. Существует формула, которую, думается, нет смысла здесь демонстрировать, так как на ее основе составлен предлагаемый вниманию онлайн-калькулятор.

Две исходные величины для расчета – это наружный диаметр утепляемой трубы и найденное по таблицам рекомендуемое значение толщины термоизоляции.

Остается неясным еще один параметр – так называемый «коэффициент уплотнения». Его берем из таблицы ниже, ориентируясь на выбранный термоизоляционный материал и диаметр трубы, подлежащей утеплению.

Утеплители из минеральной ваты, диаметр утепляемой трубыКоэффициент уплотнения Kc.
Маты минеральной ваты прошивные1.2
Маты термоизоляционные «ТЕХМАТ»1,35 ÷ 1,2
Маты и полотна из супертонкого базальтового волокна (в зависимости от условного диаметра трубы, мм):
→ Ду 3
̶ то же, при средней плотности 50-60 кг/м³1,5
→ Ду ≥ 800, при средней плотности 23 кг/м ³2
̶ то же, при средней плотности 50-60 кг/м³1,5
Маты из стеклянного штапельного волокна на синтетическом связующем, марка:
→ М-45, 35, 251.6
→ М-152.6
Маты из стеклянного шпательного волокна «URSA», марка:
→ М-11:
̶ для труб с Ду до 40 мм4,0
̶ для труб с Ду от 50 мм и выше3,6
→ М-15, М-172.6
→ М-25:
̶ для труб с Ду до 100 мм1,8
̶ для труб с Ду от 100 до 250 мм1,6
̶ для труб с Ду более 250 мм1,5
Плиты минераловатные на синтетическом связующем марки:
→ 35, 501.5
→ 751.2
→ 1001.1
→ 1251.05
Плиты из стеклянного штапельного волокна марки:
→ П-301.1
→ П-15, П-17 и П-201.2

Вот теперь, вооружившись всеми исходными величинами, можно воспользоваться калькулятором.

Калькулятор толщины утепления трубы минеральной ватой с учетом усадки материала

Интересная особенность. При расчетах иногда может получиться и так, что конечный результат – меньше табличной толщины утепления. В этих случаях ничего менять не потребуется – за истину принимается та величина, которая найдена по таблицам Свода Правил.

Как утеплить трубы водоснабжения самому

Перед тем, как утеплить водопроводную трубу в земле, выбирают подходящий вариант с учетом финансовых расходов на закупку материалов и осуществление работ, чаще останавливаются на использовании дешевых пенопластовых скорлуп высокой плотности. Некоторые домовладельцы используют оболочку из труб канализации сечением 110 мм, помещая в них ПНД трубопровод — воздух является самым лучшим теплоизолятором.

В последнее время популярность приобретает метод нагрева наружной или внутренней оболочки труб саморегулирующимся электронагревательным кабелем, в торговой сети реализуются готовые системы с фитингами для ввода электрокабеля внутрь трубопровода. Таким образом, достигается наивысшая эффективность работ по прогреванию водопровода.

Утепление ППС скорлупой

Скорлупа из пенопласта вследствие низкой цены, доступности и подходящих физических характеристик является оптимальным вариантом для решения задачи, чем утеплить трубу подземного водопровода на улице. Монтаж скорлупы своими руками на трубопровод из ПНД не представляет особых трудностей для любого хозяина и проводится в следующей последовательности:

  • На поднятый из траншеи трубопровод одевают пенопластовую оболочку, защелкивая замки и сдвигая каждый сегмент приблизительно на 1/3 по отношению к противоположному элементу. Элементы фиксируют на поверхности скотчем или пластиковыми стяжками.
  • После фиксации сегментов ППС трубопровод опускают в траншею на заранее подготовленную песчаную подушку толщиной 150 — 200 мм — это предотвратит перекос теплоизоляционной оболочки с возможным изломом.
  • Затем траншею засыпают поднятым на поверхность грунтом, выкладывают снятый дерн.

Монтаж ППС скорлупы https://www.youtube.com/watch?v=m6QTicITioc

Утепление водопровода саморегулирующимся электрокабелем

Утепление подземного водопровода способом подогрева трубы электрическим кабелем — один из эффективных методов борьбы с промерзанием при неглубоком расположении водоподающей магистрали. Нагревательный кабель можно использовать по всей длине трубопровода или на отдельном участке, также его погружают внутрь трубной оболочки или оставляют снаружи, на поверхности трубы. На строительном рынке реализуют электрические кабели с фитингами для ввода в трубопровод, оснащенные герметизирующими резиновыми сальниками, сам провод имеет небольшую длину и обычно размещается на выходе напорной трубы из скважины. В этом месте эффективность его использования наиболее высока — нагретая вода будет поступать по всей магистрали от скважины до дома, предотвращая промерзание труб. К тому же прокладку кабеля в точке состыковки напорного трубопровода от электронасоса с водопроводной линией проще реализовать технически, чем в любом другом более труднодоступном месте, которого на протяжении всей водопроводной магистрали обычно нет.

Комплект с саморегулирующимся кабелем для помещения в трубопровод

Утепление трубы, когда водопровод находится в земле, а греть его электрокабелем нужно снаружи, проводят следующим образом:

  • Располагают трубопровод ПНД на поверхности земли рядом с траншеей, очищают участок в местах прокладки электрокабеля от грязи.
  • Обматывают трубную поверхность в месте контакта с электрокабелем фольгированным алюминиевым скотчем — это повышает теплопроводность оболочки в точке соприкосновения. Если провод размещают по прямой вдоль длины трубы, наклеивают одну или несколько прямых полосок фольгированного скотча, при спиральном размещении кабеля обматывают лентой полностью всю трубу.
  • После укладки нагревательного провода прикручивают его тем же фольгированным скотчем к поверхности трубы по всей длине.
  • Для снижения тепловых потерь обязательно используют наружную скорлупу из пенопласта ППС, пенополиуретана ППУ, которую одевают сверху разогревающего провода и фиксируют скотчем или пластиковыми стяжками.

Монтаж нагревательного электрокабеля на трубу https://www.youtube.com/watch?v=EjHKVAyjEzo

Для утепления водопроводных труб при индивидуальном водоснабжении чаще других используют недорогую скорлупу из пенопласта и самонагревающийся электрокабель, нередко оба способа совмещают. Проведение монтажных работ по размещению теплоизолирующей скорлупы и подогревающего провода не вызывает особых сложностей и не требует высокой квалификации, при знании технологии все действия в короткое время без больших трудозатрат может совершить один человек.

Способы утепления наружного водоснабжения

Для теплоизоляции водопроводных труб, расположенных на улице, используются:

  • укладка материалов естественного происхождения;
  • нанесение рулонного покрытия;
  • напыление жидкого материала на предварительно подготовленную поверхность трубы.

Применение простых методик

Базовые методики применяются при укладке магистралей на границах зоны промерзания и зависят от климатической зоны.

Для утепления труб водоснабжения в частном доме может использоваться методика наращивания слоя грунта, позволяющая отвести границу зоны промерзания от магистрали. Вдоль линии укладки насыпается слой земли или песка, в зимнее время допускается использование снега.

Ширина грунтового или снежного вала превышает глубину залегания труб в 2 раза. Методики не требуют финансовых затрат, но нарушают облик приусадебного участка.

Виды и формы материалов

Утепление водопроводных труб в частном доме при помощи ваты производится только в сухих помещениях. Для защиты материала от воздействия влаги в подвальных помещениях необходима установка бетонных лотков, покрытые изолятором трубы засыпаются слоем керамзита.Элементы укладываются на трубопровод с перекрытием кромок на 150-200 мм (для обеспечения равномерной защиты). Встречается утеплитель для труб, выполненный в виде сегментов с углом 180° или 120°. Детали укладываются на магистраль, для соединения секций используется специальный замок (выступ и паз).

Поверхность обматывается слоем сантехнического скотча, который удерживает изолятор и обеспечивает защиту от внешних факторов. Изгибы магистралей закрываются фасонными элементами стандартного типа.

Теплоизоляционная краска и напыление пенополиуретаном

Эта технология отличается отсутствием швов и обеспечивает защиту магистралей сложной геометрической формы. Пенополиуретан наносится при помощи распылителя, после кристаллизации материал обеспечивает повышенную защиту от охлаждения. Для нанесения требуется использование специального оборудования, что увеличивает стоимость выполнения работ и не позволяет утеплить трубы самостоятельно.

Поэтому утепление водопровода в частном доме своими силами производится при помощи специальной краски, которая может быть аэрозольной или жидкой (например, материалы «Альфатек»). Металлические трубы очищаются от следов коррозии, краска наносится распылителем или малярной кистью.

В состав краски входят связующее вещество и добавки на основе керамики. Материал отличается низким коэффициентом теплопроводности, но слой краски может отказаться недостаточным для надежной защиты водопровода.

Готовые комплексные решения

Владельцам помещений необходимо знать, чем еще можно утеплить трубы водопровода на улице. Существуют комплексные решения, позволяющие построить разветвленный трубопровод сложной конфигурации.

Выпускаются гибкие или жесткие магистрали для воды, заключенные в слой эластичной изолирующей оболочки. Существуют конструкции с 2 параллельными трубами для одновременного обеспечения горячего и холодного водоснабжения.

Утепленные пластиковые трубы поставляются бухтами длиной до 200 м (зависит от диаметра трубы, толщины изоляционного слоя и изготовителя), стальные магистрали выполняются в виде прямолинейных отрезков или фасонных соединителей.

Внешняя поверхность защищается гофрированным чехлом из пластика, который допускает изгибы с малым радиусом. Пластиковый трубопровод позволяет проложить магистраль без соединений, что улучшает защиту от промерзания.

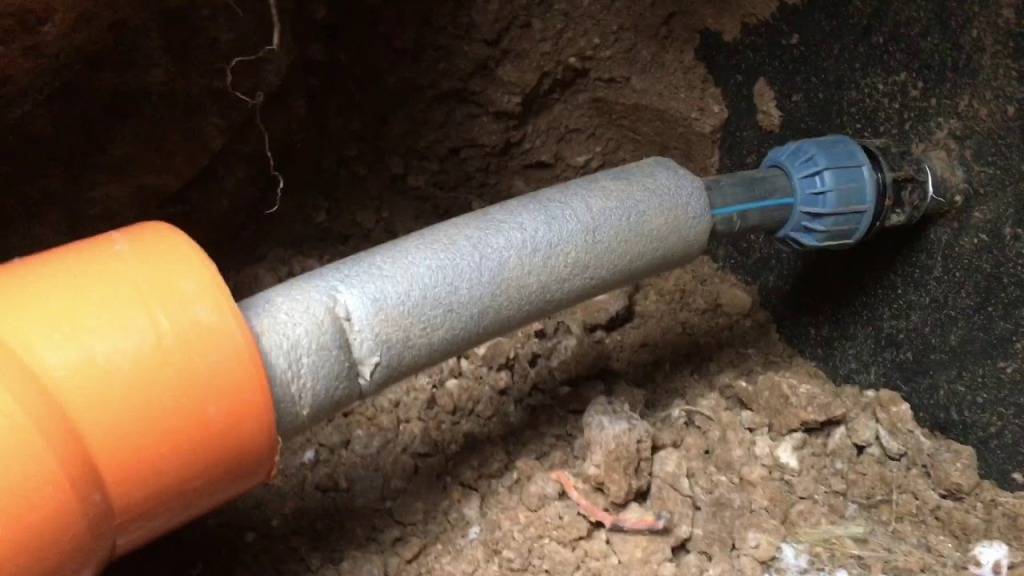

Как утеплить трубу водопровода на входе в дом

Владельцу дачи, построенной на ленточном фундаменте, необходимо знать, как утеплить трубу водопровода на входе в дом. Для защиты трубы используются синтетические и натуральные материалы, а также устанавливаются системы подогрева от внешних источников тепла.

Если дом построен на цокольном этаже, расположенном ниже уровня промерзания. То утепление устанавливается непосредственно в подвальном помещении. Вокруг трубопровода, обернутого базальтовой ватой, строится короб, который заполняется древесными опилками или керамзитом.

Изоляция из вспененного каучука

Прочный и эстетичный теплоизоляционный материал для труб канализации — это гибкий поролон на основе синтетического каучука черного цвета. Благодаря своей устойчивости к большим колебаниям температуры и изменяющимся погодным условиям, это широко используемый материал для изоляции солнечных установок.

  • Покрытие из вспененного каучука очень проницаемо для водяного пара, гибко и устойчиво к химическим веществам, распространенным в канализационных стоках – бытовой химии, средствам для прочистки труб.
  • Его можно использовать для изоляции полиэтиленовых, полипропиленовых, полиэтиленовых или медных труб. Следует отметить, что покрытия достаточно тяжелая, хотя и отвечает условию нераспространения огня, сама легковоспламеняющаяся. Хотя для труб водоснабжения и канализации это не критично.

Схемы водопровода

При всей вариативности стоящей перед вами задачи, ее можно типизировать. Это сократит много частностей, но, с другой стороны, браться за проводку своими руками водопровода в бане зимой без отопления без опыта вряд ли стоит. Схемы его не заменят.

Мы дадим по одной схеме на каждый описанный выше случай. Кстати, решение о необходимости греющего кабеля в каждом конкретном случае принимать вам. Он может быть не обозначен, но помните, что такое решение существует.

Зимнее водоснабжение из колодца (с временным проживанием зимой)

Зимнее водоснабжение из колодца бани с временным проживанием.

По поводу этой схемы стоит добавить, что насосная станция может стоять и в бане, а кессон в колодце вовсе не обязателен.

Из дома в холодную баню

Проводка магистрального водоснабжения в баню по траншее.

Заводить магистральную воду в баню можно как с самой магистрали, так и из дома. В последнем случае вести ее можно и по воздуху.

СОВЕТ! Обратите внимание на сливной патрубок в колодце и кран на нем, а также на указание уклона, которое обеспечит слив воды из подземной части труб.

Вода из скважины

Схема водоснабжения бани от скважины с насосом. Фото с сайта sib-bur.ru

Несмотря на то, что труба и кабель здесь показаны порознь, идущими даже на каком-то расстоянии друг от друга, на деле они идут вместе, внутри одной защитной трубы, кабель при этом приматывают к водопроводной трубе.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
