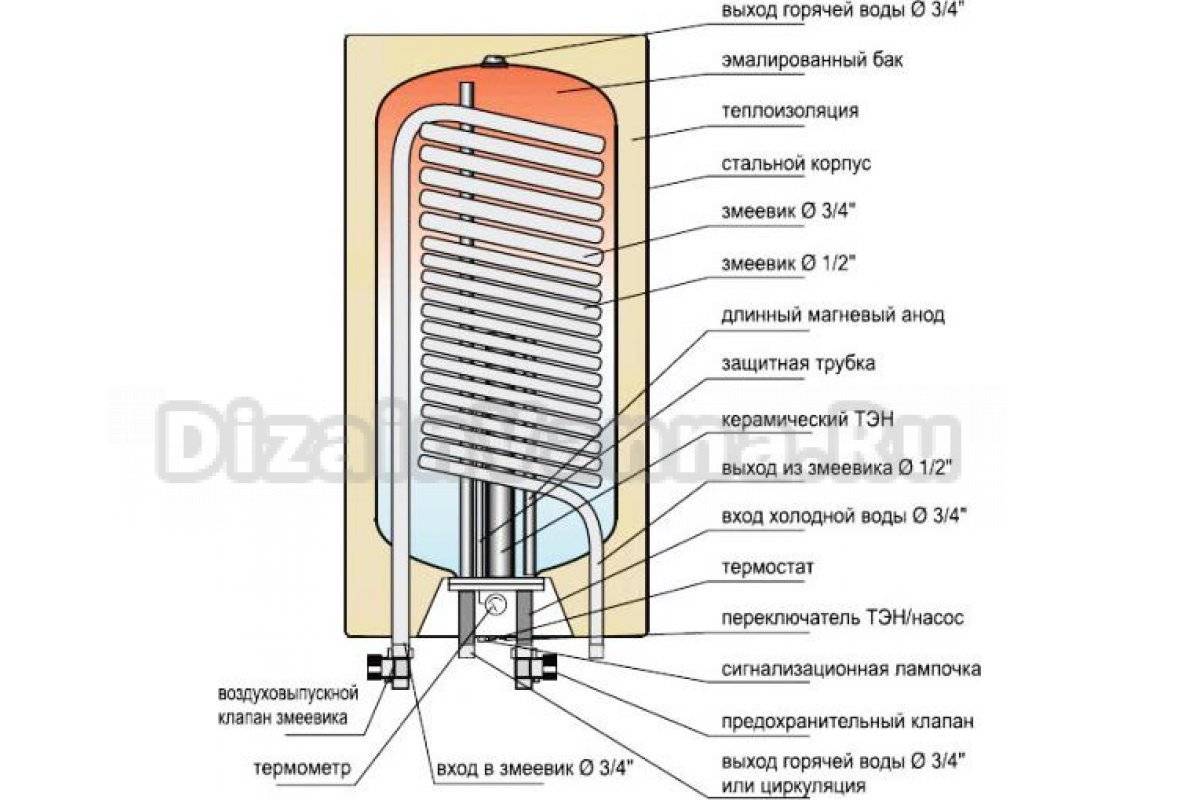

Устройство бойлера и особенности его работы

Обзор лучших электрических бойлеров для нагрева воды: цены и характеристики

Попав в крупный магазин сантехники, вы увидитесь, насколько широк и разнообразен ассортимент. Какие-то модели уже давно удерживают лидирующие позиции, а какие-то только появляются на рынке. Рассмотрим несколько самых известных на сегодняшний день компаний, которые производят качественные и функциональные бойлеры.

Электрические бойлеры для воды Аристон

Это продукт итальянской компании, которая поставляет на рынок изделия высокого качества и строго следит за соответствием своей продукции требованиям европейских стандартов. Для своих моделей производитель использует стальные эмалированные баки, устойчивые к сильному давлению (до 16 бар).

Даже самые простые дешевые бойлеры этого производителя имеют весь необходимый функционал, чтобы использовать устройство было легко и удобно. А некоторые модели даже оснащены специальной съемной моделью, которая позволяет осуществлять контроль и диагностировать неисправности.

Модель бойлера от компании Аристон ABS VELIS EVO PW представляет собой настенный накопительный электрический водонагреватель, который позволяет экономить электроэнергию за счет двух нагревательных элементов

Отличный пример электрического бойлера для воды Аристон, модель ABSVLSPW 80V. Благодаря наличию сразу двух ТЭНов, она подогревает воду значительно быстрее и даже при большом объеме бака способна всего за несколько минут довести воду до желаемой температуры. При этом цена электрического бойлера для воды этого типа составляет не более 20 тыс. рублей.

Характеристики и цена бойлера для нагрева воды StiebelEltron

StiebelEltron — немецкий производитель, который впервые появился еще в 1924 году, и до сих пор считается одним из лучших. В этих бойлерах сочетается все лучшее: высокое качество используемых материалов, удобство использования, а также высокая скорость подогрева воды.

Для использования в доме или в квартире компания предлагает своим пользователям несколько десятков моделей, от самых простых, до бойлеров премиум-класса. Одна из самых продвинутых моделей SHZ 50LCD имеет даже встроенную панель, которая позволяет программировать режимы наперед и способна подстраивать работу устройства по льготному тарифу в ночное время

Но еще одно, чрезвычайно важное преимущество этой модели – подключить ее можно, к любой сети (двухфазной и трехфазной)

Модель бойлера от компании StiebelEltron SHZ 50LCD позволяет регулировать количество и температуру воды с помощью настройки разных режимов нагрева

Активный титановый анод, который предусмотрен для этой модели, не нужно заменять на протяжении всего эксплуатационного срока бойлера. Так что единственный недостаток такого решения – это высокая стоимость, которая превышает 100 тыс. рублей.

Почему стоит купить бойлер Атлантик

Устройство бойлера для нагрева воды от французской компании Атлантик – лучшее доказательство того, что современные технологии в сфере водонагревательных приборов шагнули в последние годы очень далеко. Вся продукция соответствует европейским требованиям и при этом предлагается покупателям по вполне доступной стоимости.

В качестве основы для своих электрических бойлеров производитель использует стальной бак с эмалированным покрытием. Магниевый анод эффективно защищает поверхность внутренних стенок от коррозии, а керамический ТЭН надежно защищен от накипи эмалированной колбой.

Отличным примером может стать модель Atlantic OPROP 100, объемом 100 л, которого будет вполне достаточно для целой семьи. Весит такой бак всего 22 кг и предназначен для вертикальной установки. В остальном он довольно обычный и характеризуется разве что мощностью 1,5 кВт. Главное преимущества этого устройства – при полном соответствии самым высоким стандартам качества, цена бойлера для нагрева 100 литров воды составляет всего 9300 рублей.

Некоторые модели от компании Атлантик могут быть установлены как горизонтально, так и вертикально

Форма водонагревателя

В зависимости от формы хранения котлы бывают: цилиндрические и квадратные (плоские).

Цилиндрический

Большинство, выбирая водонагреватель для квартиры, останавливаются на моделях цилиндрической формы для вертикального размещения.

У них есть такие преимущества:

  • Устройства компактны и не занимают много места;
  • Цилиндрическая форма имеет максимальную площадь контакта.

К недостаткам тонких агрегатов можно отнести

то, что некоторые производители, чтобы увеличить объем внутреннего резервуара без увеличения внешнего диаметра, уменьшают слой теплоизоляции. В результате жидкость в баке охлаждается быстрее, и устройство вынуждено включаться чаще.

Существуют также узкие устройства, в форме приплюснутого цилиндра, так называемые slim-водонагреватели (от английского «slim» — тонкий). Они отличаются по диаметру (от 38 см и меньше) от стандартных единиц, которые имеют окружность 45-52 см. В то же время, чтобы увеличить вместимость, производитель увеличил их высоту.

Слим-агрегат очень удобен в небольших квартирах старой постройки, где очень тесные ванные комнаты и ограниченное пространство на кухне. Этот параметр является убедительным для выбора небольшого электрического водонагревателя для такой квартиры.

Он может работать с той же эффективностью, что и стандартный, и имеет такую же вместимость благодаря преобразованию полезного пространства в высоту.

Прямоугольный (плоский)

Модели плоской (прямоугольной, квадратной) формы не отличаются по производительности от цилиндрических.

Накопительный водонагреватель плоской формы занимает мало места, имеет приятный дизайн, хорошо вписывается в интерьер.

Поскольку такие устройства прячутся в шкафах на кухне или в ванной, вы можете легко выбрать необходимую толщину устройства.

Существуют также модели для горизонтального размещения..Такое размещение позволяет максимально эффективно использовать свободное пространство, если оно ограничено небольшой комнатой.

Стоимость таких водонагревателей выше, чем вертикальных.

Устройство и принцип работы газового прибора для нагрева воды

По устройству и принципу работы газовый бойлер немного отличается от своего электрического собрата. Газовому водонагревателю присущ все тот же бак, заключенный в кожух с утеплителем из пенополиуретана. Защитой служит анод. Подача холодной и забор горячей воды происходит через вмонтированные в бак трубки. Включением и выключением подогрева управляет термостат. На этом все сходства заканчиваются. Руководствуясь схемой, более подробно рассмотрим устройство бойлера, чтобы выявить основные отличия газового прибора:

  • Основным отличием от электрического бойлера является наличие газового устройства для нагрева воды – горелки.
  • Подключение к газовой магистрали осуществляется через блок. Внутри него установлен редуктор, который соединен трубкой с форсункой горелки.
  • Конструкция бака накопительного водонагревателя существенно отличается от электрического аналога наличием дымохода. Он состоит из стальной трубы, вертикально вваренной через весь бак. Сверху дымоход соединен с вытяжным колпаком. По нему осуществляется отвод продуктов сгорания на улицу.
  • Внутри дымохода вмонтирован рассекатель. Его пластины забирают тепло отводящихся газов и отдают воде. Получается двойной обогрев: от горелки и рассекателя.
  • Из-за разницы температур холодной воды и пламени горелки в дымоходе образуется конденсат. Для его сбора под горелкой установлено кольцо.

Работает газовый водонагреватель по аналогичному принципу, что и электрический бойлер. Отличие только в том, что электронный блок с термостатом управляют работой горелки. При понижении температуры на форсунку подается газ и происходит розжиг. Когда температура воды достигнет заданных параметров, происходит отключение горелки.

Газовые водонагреватели пользуются малым спросом из-за сложности установки. Потребуется составлять проект, а монтаж разрешен только специалистам газовой службы. Однако неоспоримым плюсом является экономия из-за более низкой цены на газ.

Из двух рассмотренных вариантов первое место отдают электрическим накопительным водонагревателям. Прибор можно самостоятельно установить в любом месте. Главное, обеспечить бесперебойную подачу холодной воды под давлением.

Принцип работы бойлера

Все нагреватели можно разделить на две большие группы, которые кардинально отличаются друг от друга:

  1. Накопительные.
  2. Проточные.

В конструкцию первых обязательно входит бак (размер может отличаться). Вода из водопровода заполняет бак при первом включении, и в последующем ёмкость всегда остаётся наполненной, а вода добавляется по мере использование подогретой.

Схема нагрева воды в бойлерах

Накопительные нагреватели тоже различаются тем, каким способом они греют воду:

  • электроэнергией;
  • газом;
  • жидким топливом;
  • косвенно от отопления;
  • солнечным теплом;
  • смешанного типа.

Вода в бойлере долго сохраняется тёплой, поскольку корпус хорошо изолирован.

Проточные водонагреватели

Проточный водонагреватель представляет собой компактное устройство, позволяющее производить моментальный нагрев воды, которая с достаточно высокой скоростью проходит через встроенный в прибор нагревательный элемент.

В качестве источника нагрева может служить газ или электричество. Этим определяется деление проточных водонагревателей на два типа:

  • газовые;
  • электрические.

Скажем несколько слов о каждом.

Газовые проточные водонагреватели

Водонагреватели, работающие на газе, давно известны жителям нашей страны. Это традиционные газовые колонки. Схема нагрева воды в них прямоточная. Это означает, что вода, проходя через теплообменник, подвергается нагреву газовой горелкой. В зависимости от разновидности модели горелка может зажигаться спичкой или специальным пьезоэлементом. Наиболее продвинутые модели имеют автоматическую регулировку интенсивности нагрева и контроля температуры воды на выходе.

https://youtube.com/watch?v=exMa9gnIK8U

Электрические проточные водонагреватели

Принцип действия электрических водонагревателей сходен, только в качестве источника энергии выступает электричество. Типовая конструкция нагревателя выполнена в виде трубы из медного сплава, в которую запрессовывают нагревательную спираль из нихрома. Подобное устройство является достаточно надежным и безопасным в процессе эксплуатации. Нагревательный элемент сокращенно называется ТЭН, то есть термоэлектрический нагреватель.

ТЭН нагревается при прохождении через спираль электрического тока. Холодная вода при прохождении через нагреватель успевает нагреться и на выходе из устройства имеет температуру до 60 градусов. Кипяток с помощью проточного водонагревателя получить не удастся.

Быстрый нагрев воды обеспечивается довольно высокой потребляемой мощностью. Она может доходить до 36 кВт, но чаще встречаются модели с мощностью от 3 до 5 кВт. Модели с мощностью до 5 кВт используют в любых квартирах, приборы большей мощности целесообразно использовать только в квартирах, оборудованных электроплитами.

От мощности зависит объем горячей воды, производимой прибором за единицу времени. Так для маломощных проточных водонагревателей примерный объем горячей воды составляет от 2 до 6 литров в минуту. Для основных бытовых нужд этого объема воды хватает, но воду приходится расходовать экономно.

Кроме того, главный недостаток всех электрических проточных водонагревателей — прожорливость в потреблении электроэнергии. Проточные модели следует применять, если есть возможность отказаться от длительного использования горячей воды в больших объемах.

Советы по выбору

Какими показателями нужно руководствоваться? Давайте определимся.

  1. Потребности. Выберите место, исходя из личных предпочтений.
  2. Вид. С газовыми водонагревателями много мороки и требуется не одно специальное разрешение, они небезопасны. Лучше выбирать электрические.
  3. Для проточных водонагревателей необходима мощная проводка (20 кВт). Отдаем предпочтение накопительным.
  4. Мощность. Наиболее оптимальными будут цифры от 1 до 2,5 кВт.
  5. Объем. 10-15 л подойдет для кухни; 30 л — на 1 человека; 50-80 л хороши для 2 человек. 100 л — самый универсальный вариант для семей с детьми, живущих в городской квартире. 150 л — подходит для приличной семьи. 200-300 л подойдут на число от 5 до 8 человек, нужны там, где большая площадь помещения или имеется двухтарифный счетчик.
  6. Не нужно выбирать бойлер с дополнительным объемом. Иногда проще приобрести два бойлера (на кухню и в ванную).
  7. Способ установки. Выбирайте исходя из удобства и габаритов.
  8. Форма. Цилиндрические самые доступные. Slim-бойлеры компактны и нагреваются быстрее. Прямоугольные легче вписываются в ниши, лучше удерживают тепло и экономничны по затратам энергии.
  9. Материал бака. Нержавейка содержит хром-вещество, препятствующее коррозии. Однако, такие баки быстрее текут ввиду того, что в таком баке есть сварные швы, а при воздействии высокого давления и температуры хром имеет свойство испаряться. Сталь с эмалевым покрытием. В сторону увеличения покрытия и прочности (бойлеры Atlantic). Еще один способ-наличие магниевого анода.
  10. Гарантия.В сторону увеличения.
  11. Лучше брать прибор, где есть «сухой» ТЭН.
  12. Тип управления. Исходя из личных предпочтений.
  13. Выбирайте известные марки производителя.
  14. Посоветуйтесь со знающими людьми и специалистами.
  15. Предоставьте возможность установки профессионалам.

Успехов в выборе!

Какой водонагреватель лучше?

При выборе стоит ориентироваться на ряд параметров. Среди них выделяются следующие:

  • Время нагрева воды. Накопительные бойлеры затрачивают на процесс нагрева холодной воды минимум 40 минут (без учета функции поддержки температурного режима и постоянного включения устройства). Проточные водонагреватели выдают горячую воду моментально и в любое время суток.
  • Количество источников, подключаемых к устройству. В бойлере оно начинается от 2 и снабжается вся система подачи воды, где есть необходимость устройства горячего водоснабжения. Проточные аппараты монтируются на то место, которое будет использовано для подачи воды. Они могут быть рассчитаны на одну точку, или же снабжать водой все помещения. От количества точек зависит мощность и расход энергоносителя.
  • Энергопотребление. Оно напрямую зависит от мощности устройства и при интенсивной эксплуатации аппаратуры разница не является слишком существенной. Проточные водонагреватели потребляют больше электроэнергии на нужды быстрого прогрева воды. Время использования устройства — короткий цикл. Бойлер расходует меньше энергии. Время использования умещается в долгий цикл. В результате конструкция потребляет меньше электричества, но при долгом нагреве и необходимости поддерживать температуру расход будет существенным. По экономичности стационарный бойлер выигрывает у конкурентов, расходующих больше энергоресурсов на быстрый прогрев воды.
  • Максимальная температура нагрева. Самую большую температуру выдает стандартный накопительный водонагреватель. Она доходит до 75 градусов. Маломощный проточный водонагреватель греет воду до 40 градусов. Мощный проточный нагреватель на несколько точек подключения нагревает воду до 60 градусов.
  • Вопрос цены. Накопительные стационарные бойлеры стоят в пределах от 7 500 рублей до 16 000 рублей. Проточные мобильные нагревают воду до 40 градусов и стоят от 2 000 рублей до 5 000 рублей. Проточные стационарные стоят от 6 500 рублей до 16 000 рублей.

При выборе между проточным водонагревателем и накопительным бойлером стоит ориентироваться на потребности и бюджет. При наличии небольшого количества места и многих пользователей требуется обеспечить высокую производительность и небольшую емкость бака. Тогда оптимальным решением станет проточный стационарный аппарат. Он сможет обеспечить высокую скорость подачи воды на любое количество пользователей.

При необходимости установить водонагреватель в помещении с большим количеством места и малым количеством пользователей присутствует возможность установить стационарный аппарат с емкостью бака до 100 литров.

Современные бойлеры комплектуются современными системами управления. Ими можно управлять через мобильное приложение, одновременно контролируя расход воды. Есть возможность выставлять нагрев в то время, когда действуют ночные льготные тарифы на электричество. Это возможность существенно сэкономить на энергоносителях.

Наличие регулировки в диапазоне до 80 градусов и с точностью до 1 градуса. В отдельных моделях присутствует функция антизамерзания. Она не дает замерзнуть воде внутри конструкции и автоматически поддерживает температуру не менее 5 градусов.

Присутствует функция обеззараживания. Она требуется для обеспечения высокого качества подаваемой воды и очищения ее от микроорганизмов. Термическая обработка и специальная поверхность обеспечивают использование уже обеззараженной воды.

Современные бойлеры имеют функционал для поддержания температуры в режиме оптимального энергопотребления. Такая функция применяется при отсутствии активного использования устройства. Присутствуют и другие функции, позволяющие сделать управление более комфортным и качественным, в том числе и дистанционно.

Поверхность накопительных бойлеров и тэны оснащаются специальным покрытием, препятствующим образованию накипи. Наличие покрытия актуально для мест, в которых подается вода невысокого качества.

Проточные нагреватели активно применяются для обеспечения качественной подачи воды в помещения. Их можно спрятать от посторонних глаз, а накопительные не поддаются такой визуальной корректировке. Проточные могут использоваться долгие годы без необходимости замены и специального обслуживания.

Виды водонагревателей

Устройства для нагревания воды в бытовых условиях разделяются на два основных вида – проточный и накопительный.

Проточный водонагреватель предназначен для получения воды с температурой до 65 градусов в непрерывном режиме. Повышение температуры происходит в камере ограниченных размеров, при прохождении воды в непосредственном контакте с нагревателем. В качестве такового используются тепло электронагреватели различных конструкций.

Регулировка степени нагрева проточной воды производится при помощи специальных регуляторов.

Это может быть пластиковая труба, обмотанная катушкой из медного эмалированного провода. При прохождении тока по проводу на поверхности тепловыделяющих элементов индуцируются вихревые токи, разогревающие их и проходящую по трубе воду.

К минусам устройства можно отнести необходимость использования в такой системе циркуляционного насоса.

Накопительный водонагреватель представляет собой емкость объемом до 200 литров, в которой постоянно поддерживается нужная температура. Время разогрева в зависимости от емкости сосуда может достигать 5 часов, но далее температура поддерживается постоянной.

Потолок температуры может быть весьма высоким, до 95 градусов, но на практике это не применяется. Обычный режим не более 65 градусов, при этом используется смеситель.

Нагрев воды в накопительном водонагревателе производится с использованием электроэнергии, природного газа и нетрадиционных источников, например солнечной энергии.

Лучшие модели

Timberk SWH RS1 30 VH

Бюджетный водонагреватель объемом 30 л имеет компактные размеры, может быть установлен как вертикально, так и горизонтально. Емкости бака из нержавеющей стали хватит на принятие душа или мытье нескольких комплектов посуды.

Характеристики:

  • объем — 30 л;
  • мощность — 2000 Вт;
  • габариты — 340х340х530 мм;
  • индикация — сеть, режим нагрева.
  • Цена — 7500 руб.

Преимущсства:

  • не подвержен коррозии;
  • имеет защиту от перегрева;
  • надежный термостат.

Недостатки:

  • сложный и дорогой ремонт бака в случае его протечки;
  • та термометре отсутствует разметка в градусах.

Garanterm ES 30V Slim

Узкий (менее 40 см в ширину и глубину) корпус бойлера Garanterm ES 30V Slim существенно упрощает монтаж в стесненных условиях кухни или ванной комнаты. Модель принадлежит к бюджетному классу водонагревателей, снабжена эмалированным накопительным баком и механическими органами управления.

Характеристики:

  • объем — 30 л;
  • собственная масса — 13.5 кг;
  • габаритные размеры — 365x503x375 мм;
  • мощность — 1500 Вт;
  • ТЭН — трубчатый.
  • Примерная стоимость — 5300 руб.

Преимущества:

  • доступный ценник;
  • дешевые запасные части.

Недостатки:

  • объем недостаточен для семьи более двух человек;
  • нагрев до максимальной температуры требует более 1 часа.

Thermex Optima 80 Wi-Fi

Емкости бойлера Thermex Optima 80 Wi-Fi хватает для удовлетворения потребностей в горячей воде на семью в несколько человек. Управлять устройством можно со смартфона по каналу Wi-Fi.

Характеристики:

  • объем — 80 л;
  • мощность — 2000 Вт;
  • ТЭН — трубчатый;
  • габаритные размеры — 300х570х900 мм;
  • масса — 32.52 кг;
  • максимальное давление воды — 7.4 атм.
  • Ориентировочная стоимость — 14400 руб.

Преимущества:

  • удобное управление;
  • вертикальный/горизонтальный монтаж;
  • возможность подключения к «Умному Дому Яндекса».

Недостатки:

  • термометр указывает температуру воды с шагом в 10 градусов;
  • громкое срабатывание реле включения ТЭНа.

Ariston ANDRIS R 10

Компактные размеры электрического водонагревателя Ariston ANDRIS R 10 упрощают его монтаж под раковину в ванной комнате или мойку в кухне. Объема в 10 л достаточно для санитарно-гигиенических процедур, мойки небольшого количества посуды или кратковременного принятия душа.

Характеристики:

  • объем — 10 л;
  • габаритные размеры — 298х360х360 мм;
  • мощность — 1200 Вт;
  • защита бака от коррозии — эмаль.
  • Примерная стоимость — 4700 руб.

Преимущества:

  • существуют модификации как для нижнего, так и для верхнего подключения линии водоснабжения;
  • возможность встраивания в мебель;
  • комплектное УЗО.

Недостаток:

отсутствие термометра.

Zanussi ZWH/S 100 Lorica

Вместительности бака в 100 л горячей воды позволит использовать ее без существенных ограничений.

Членам семьи хватит и на мытье посуды, и на горячую ванну. Бойлер снабжен несложным механическим управлением, что удобно и надежно.

Потребляемая мощность устройства — 1500 Вт, габариты — 450x916x468 мм, время нагрева до максимальной температуры (75 С)- 319 мин.

Защита от коррозии — высокопрочная эмаль. Цена — 11900 руб.

Преимущества:

  • простая и надежная конструкция;
  • недорогие запасные части;
  • защита от сухого включения;
  • небольшая нагрузка на электрическую сеть.

Недостаток:

долгий нагрев.

Electrolux EWH 80 Gladius 2.0

Емкости бака данной модели (80 л) будет достаточно для обеспечения горячей водой семьи в 2-3 человека.

Потребляемая мощность — 2000 Вт, максимальная температура воды — 75 С (время нагрева полного объема — 154 мин).

Габариты — 555x890x350 мм.

Примерная стоимость — 16900 руб.

Преимущества:

  • возможность вертикальной и горизонтальной установки;
  • плоский корпус;
  • защита от замерзания и перегрева.

Недостатки:

  • мелкий дисплей;
  • эмалевое покрытие бака.

Ariston BLU1 ECO ABS PW 50 V

Накопитель имеет стальной бак объемом 50 л, покрытый защитой из титана. Управление — электронное, с наглядным представлением информации. Габариты — 450x553x470 мм, мощность — 2500 Вт. Ориентировочная стоимость — 9300 руб.

Преимущества:

  • долговечность;
  • функция ускоренного нагрева;
  • защита от включения без воды.

Недостатки:

не выявлены.

Преимущества и недостатки

У накопительных бойлеров есть ряд преимуществ перед проточными водонагревателями:

  • наличие доступа к горячей воде в рамках доступного объема, предусмотренного конструкцией;
  • круглосуточное использование;
  • сохранение температуры в выбранном диапазоне на протяжении долгого времени;
  • простота в использовании и регулировании температурного режима.

Недостатки бойлеров:

  • отсутствие возможности использовать воду сверх лимита бака, что неудобно в больших семьях;
  • необходимость в периодическом техническом обслуживании;
  • опасность затопления помещения во время поломки;
  • относительно невысокая цена обслуживания;
  • доступность электрического энергоносителя в местах установки, ведь газ присутствует не в каждом населенном пункте;
  • продолжительный нагрев воды до нужной температуры.

Преимущества проточных нагревателей в сравнении с накопительными бойлерами:

  • отсутствие необходимости ждать нагрева воды от носителя;
  • отсутствие ограничений по количеству горячей воды;
  • простота любой конструкции в использовании;
  • простота монтажа и обслуживания.

Недостатки:

  • необходимость внимательно следить за оборудованием;
  • современные конструкции стоят существенно дороже стандартных бойлеров;
  • необходимость выбирать решение для обеспечение всего дома водой, или каждой точки отдельно.
