Проверка работоспособности
На всех современных УЗО имеется кнопка с надписью «TEST» (проверка). При нажатии на неё подаётся ток в специальный проверочный провод, вследствие чего УЗО, если оно работоспособно, должно отключиться. Но нужно учитывать два важных момента:
Кнопка «ТЕСТ»
- Отключение УЗО при нажатии кнопки «TEST» свидетельствует лишь о целостности внутренних цепей, но данный факт не является гарантией того, что характеристики прибора (отключающий ток утечки и время срабатывания) соответствуют нормативным требованиям. Поэтому не теряйте бдительности и если вы приобретаете УЗО в небольшом магазине или на рынке, попросите показать сертификат.
- Точно так же срабатывание уже установленного на место выключателя при нажатии данной кнопки не говорит о том, что он подключён правильно. Вполне вероятно, что по нажатию кнопки «TEST» прибор отключаться будет, а реальную утечку тока из-за ошибки в подключении проигнорирует.
Если вы хотите проверить работоспособность УЗО по-настоящему, нужно пригласить профессионального электрика и попросить его выполнить пробную утечку тока
Специально обращаем внимание читателя на то, что данную операцию должен выполнять специалист
Особенности эксплуатации: Раз в месяц УЗО рекомендуется проверять при помощи кнопки «TEST».
Общие советы по выбору и монтажу
Помимо критериев выбора УЗО, существуют общие полезные рекомендации при покупке и установке этого оборудования.
Они помогут не ошибиться и сразу приобрести подходящую для конкретной квартиры или дома модель.
Игнорирование правил монтажа проводки и отсутствие УЗО в схеме электроснабжения может привести к пожару во всем доме
Советы по выбору следующие:
рекомендуется брать УЗО, которые при срабатывании отключают не только фазу, но и «ноль»;
в рамках контролируемого аппаратом контура не должно быть заземленных электроприборов;
прибор должен срабатывать при краткосрочных падениях напряжения на 50% от номинального, которые могут произойти в первые мгновения короткого замыкания;
клеммы УЗО должны быть выполнены из слабо окисляемого материала и снабжены надежной системой фиксации проводов;
преимущество при покупке следует отдавать аппаратам с функцией защиты от короткого замыкания и перегрузки;
УЗО второго уровня можно не устанавливать на безопасные группы оборудования, например, на потолочные источники освещения;
на душевые кабинки и джакузи рекомендуется устанавливать приборы с пороговым дифтоком 10 мА;
следует обращать внимание на возможность подключения к аппарату алюминиевых проводов – некоторые устройства работают с ними некорректно.
Установить правильно выбранное УЗО можно и самостоятельно. Этот процесс мало отличается от монтажа розетки или выключателя.
Важно внимательно рассмотреть схему подключения проводов и сделать так, как на ней указано. Подробная информация о правилах и схемах подключения УЗО в квартире и доме представлена в этой статье
Подробная информация о правилах и схемах подключения УЗО в квартире и доме представлена в этой статье.
Важность мероприятия
Если Вы неправильно выберите модель УЗО, то есть ошибетесь с его характеристиками, это чревато следующими последствиями:
- Автоматика будет срабатывать во время ложной тревоги, т.к. незначительные утечки электричества всегда присутствуют в проводке, особенно если она старая (в деревянном доме на даче).
- Слишком высокие характеристики УЗО по мощности, которым Вы отдадите предпочтения, не будут срабатывать во время опасной ситуации, в результате чего можно получить поражение электрическим током.
- Устройство не сможет функционировать при подключении алюминиевых жил Вашей домашней проводки, т.к большинство современных моделей предназначены только для подсоединения медных проводников.
Чтобы не допустить данные ошибки, сначала необходимо разобраться с характеристиками дифференциального выключателя, после чего переходить к его выбору.
Это интересно: Как правильно соединить алюминиевые провода — разбираем со всех сторон
Выбор УЗО – это важный этап
Не любое устройство подойдет именно вам. Нужно найти и выбрать УЗО, которое будет соответствовать параметрам электрической сети вашего жилища. Если УЗО будет выбрано неправильно, это чревато неприятными последствиями:
- Автоматика может начать срабатывать «случайно», потому что небольшие утечки тока всегда имеют место быть, особенно в старой проводке.
- УЗО может иметь чрезмерно высокие характеристики по мощности. В итоге прибор не будет срабатывать в условиях опасной ситуации. Как результат – большой риск удара электротоком.
- Современные устройства зачастую рассчитаны на подключение медных проводников. В старых же домах часто встречаются провода из алюминия.
Из всего вышеперечисленного следует простой вывод: прежде чем выбирать УЗО в магазинах электротехники, нужно детально разобраться с его исходными параметрами.
Торговая марка
Говоря о торговой марке, мы, по сути, будем разбирать соотношение цены и качества. Дело в том, что существует негласная классификация всех изготовителей УЗО по их территориальному расположению – европейские модели, азиатские и российские.
Один из способов отличить подделку на видео:
У каждого из них продукция имеет свои характерные особенности:
- УЗО азиатских производителей имеют наибольший спрос в мире. Некоторые фирмы-изготовители из Азии заключают контракты с поставщиком продукции на российский рынок и в этом случае выпускают устройства под торговой маркой России.
Перед тем как выбрать торговую марку УЗО, определитесь, какими средствами вы располагаете для обустройства в квартире или в частном доме защитной автоматики. Самые предпочтительные фирмы:
- швейцарская «АВВ»;
- французские «Legrand» и «Schneider Electric»;
- немецкие «Siemens» и «Моеllеr».
Среди отечественных производителей наиболее широкое применение получила продукция:
- Курского завода «КЭАЗ», средняя цена и качество, гарантию на выпускаемые УЗО фирма даёт два года, что свидетельствует о надёжности изделий;
- Московской фирмы «Интерэлектрокомплект» («ИЭК»), не всегда положительные отзывы получает продукция, тем не менее, спрос на неё велик благодаря низкой стоимости;
- Ульяновский завод «Контактор», он входит в группу компании «Legrand», что сказывается на качестве выпускаемой продукции и соответственно цене;
- сравнительно молодая Санкт-Петербургская фирма «DEKraft», на российском рынке она представляет компанию с мировым именем«Schneider Electric».
Что касается китайских производителей, то выпускаемые ими УЗО являются прямым конкурентом устройствам российской фирмы «ИЭК». Цена и качество находятся приблизительно на одном уровне, при этом гарантийный срок у китайского товара пять лет.
Шаг №6. Номинальный ток
Под номинальным током подразумевается максимальная величина тока, который узо может выдержать длительное время без оплавления или повреждения своих контактов и других составляющих элементов.
Грубо говоря, будет работать как ни в чем не бывало, сохраняя все свои защитные функции.
Не путайте, при превышении этой величины УЗО не отключится! За него это должен сделать автоматический выключатель.
Главное правило здесь – номинальный ток УЗО должен быть равен или быть на одну ступень выше тока автомата, защищающего данный участок цепи. То есть, автомата, который стоит после УЗО.
Прошу обратить внимание, что у многих производителей попросту нет УЗО на 32А. В основном такой номинал встречается только у китайских товарищей. Поэтому выбор в табличке Iном=40А обусловлен именно этим
Поэтому выбор в табличке Iном=40А обусловлен именно этим.
Если ваше УЗО стоит на вводе, то его ток должен быть на ступень больше или равен току вводного автоматического выключателя.
Когда же на одно УЗО в группе подключено сразу несколько потребителей с разными автоматами, здесь уже ориентируйтесь на сумму их токов.
А что делать, если эта сумма получается даже больше, чем ток вводного выключателя? Тогда берите в расчет именно вводной автомат.

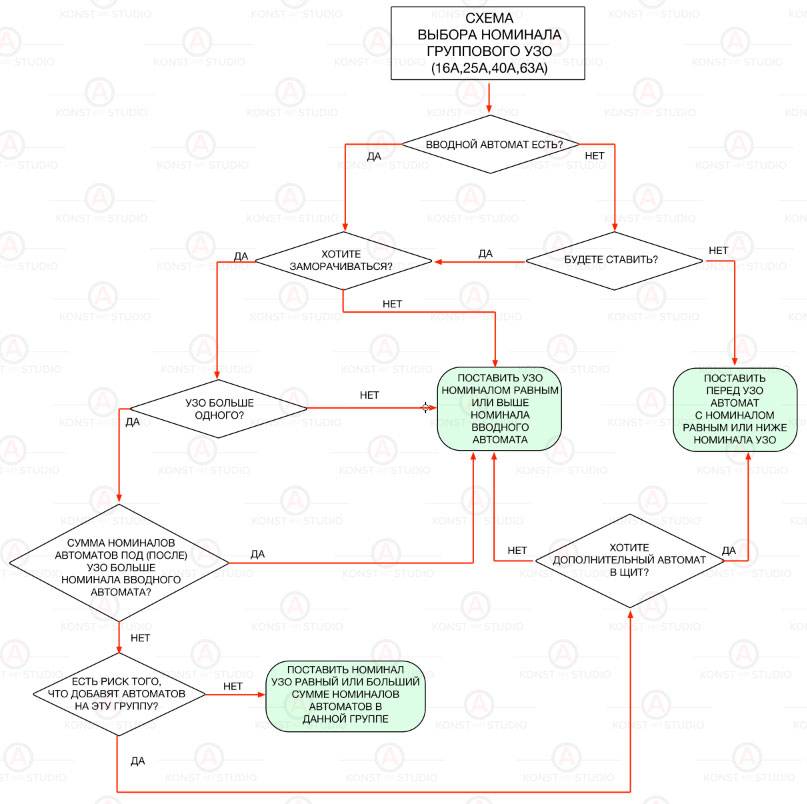

Если вы окончательно запутались в этих расчетах, можете воспользоваться удобной мнемосхемой подбора УЗО от KonstArtStudio.
Просто ответьте на пару вопросов в навигационных блоках и вы получите нужный результат.
Критерии выбора УЗО
При выборе УЗО внимание уделяется нескольким основным параметрам:
- тип расцепления. УЗО, которые устанавливаются в квартирах, обладают 2 типами расцепления – А и АС. Приборы с типом А ориентированы на переменный синусоидальный и постоянный пульсирующий ток, возникающий постепенно или увеличивающийся. Приборы АС создаются для переменного синусоидального тока утечки, появляющегося внезапно;
- число полюсов. Число полюсов в УЗО определяется напряжением в конкретной сети. Чем выше напряжение, тем больше полюсов должен поддерживать выключатель. Для сетей 220В используются двухполюсные модели, для сетей 330В четырех-полюсные;
- ток защиты. Под этим критерием понимается сила тока, пропускаемая УЗО при продолжительном функционировании. Этот показатель равняется или находится на уровень выше по сравнению с УЗО, который предохраняет ту же часть цепи;
- отключающий ток. Параметр указывает на ток утечки, которого достаточно для срабатывания выключателя. У данного критерия есть универсальное значение – 30 миллиампер. Оно предотвращает угрозу пожара и применяется на линиях с повышенной нагрузкой;
- время отключения. Критерий определяет период, который разделяет момент возникновения утечки и момент срабатывания УЗО. Согласно нормам, допустимый период реагирования составляет 0,3 сек. У лучших выключателей скорость отключения увеличена до 0,02 сек.;
- температурный режим. Стандартные УЗО ориентированы на работу при температуре от -3 до +35 градусов. Производители выпускают специальные морозоустойчивые модели, которые эксплуатируются при условиях до -20 градусов.
Видео — На что обратить внимание при покупке УЗО
При покупке УЗО учитывается тип помещения, в которую устанавливается прибор. Для комнат с большим количеством влаги требуются высокочувствительные устройства, которые реагируют на 10 миллиампер. Для остальных комнат подходят приборы на 30 миллиампер. Цена на устройства дифференциально отключения зависит от тока утечки и количества полюсов.
Количество
В первую очередь нужно определиться с количеством. То есть, сколько УЗО вам вообще необходимо установить в электрощиток? Хватит ли одного на весь дом или желательно защитить каждую линию?
Самый распространенный и экономный вариант – это именно установка ОДНОГО вводного УЗО. И это тоже правильно и никакой ошибки здесь нет.
Однако данное утверждение справедливо до первой серьезной аварии.
Поэтому для удобства эксплуатации рекомендуется использовать несколько штук. Сколько именно?
А вот тут как раз все и зависит от ваших групп и подключенных токоприемников.
1 Во-первых, устанавливайте УЗО на каждый прибор, так или иначеконтактирующий с водой.
стиральная машинка
посудомойка
эл.титан
2 Во-вторых, если у вас используются светильники с металлическим корпусом и при этом до них легко можно достать рукой, тогда на всю группу освещения также монтируется одно УЗО.
3 В-третьих, еще одно УЗО обязательно идет на общую группу розеток. Этого количества в подавляющем большинстве случаев более чем достаточно.
Расчет мощности для УЗО
Каждый отдельный прибор имеет свою пороговую токовую нагрузку, при котором он будет нормально работать и не перегорит. Естественно она должна быть выше, чем совокупная токовая нагрузка всех приборов, подключенных к УЗО. Существует три типа схем подключения УЗО, для каждой из которых расчет мощности прибора свой:
- Простая одноуровневая схема с одним прибором защиты.
- Одноуровневая схема с несколькими приборами защиты.
- Двухуровневая схема защиты отключения.
Рассчитываем мощность для простой одноуровневой схемы
Простая одноуровневая схема характеризуется наличием одного УЗО, который устанавливается после счетчика. Его номинальная токовая нагрузка должна быть выше, чем суммарная токовая нагрузка всех потребителей, подключенных к нему. Предположим в квартире установлен бойлер мощностью 1.6 кВт, стиральная машина на 2.3 кВт, несколько лампочек суммарно 0.5 кВт и другие электроприборы на 2.5 кВт. Тогда расчет токовой нагрузки будет следующим:
(1600+2300+500+2500)/220 = 31.3 А
Значит для данной квартиры необходимо будет устройство с токовой нагрузкой не ниже 31.3 А. Ближайшее УЗО по мощности на 32 А. Его хватит даже если все бытовые приборы будут включены одновременно.
Одним из таких подходящих приборов является УЗО ЭРА NO-902-126 ВД63, рассчитанный на номинальный ток в 32 А и ток утечки в 30 мА.
Рассчитываем мощность для одноуровневой схемы с несколькими приборами защиты
Такая разветвленная одноуровневая схема предполагает наличие дополнительной шины в устройстве счетчика, от которой отходят провода, формирующиеся в отдельные группы для отдельных УЗО. Благодаря этому можно установить несколько приборов на разные группы потребителей или на разные фазы (при трехфазном подключении сети). Обычно отдельное УЗО устанавливается на стиральную машину, а остальные приборы монтируются для потребителей, которые формируются в группы. Предположим вы решили установить УЗО для стиральной машины мощностью 2.3 кВт, отдельный прибор для бойлера мощностью 1.6 кВт и дополнительное УЗО для остального оборудования суммарной мощностью 3 кВт. Тогда расчеты будут следующими:
- Для стиральной машины — 2300/220 = 10.5 А
- Для бойлера — 1600/220 = 7.3 А
- Для остального оборудования — 3000/220 = 13.6 А
Учитывая расчеты для данной разветвленной одноуровневой схемы потребуется три прибора мощностью 8, 13 и 16 А. В большинстве своем такие схемы подключения применимы для квартир, гаражей, временных построек и т.д.
Кстати, если не хотите особо заморачиваться с монтажом подобной схемы, то обратите внимание на переносные УЗО-адаптеры, которые можно быстро переключать между розетками. Они рассчитаны на один электроприбор
Рассчитываем мощность для двухуровневой схемы
Принцип расчета мощности устройства защитного отключения в двухуровневой схеме такой же, как и в одноуровневой, с единственной разницей в наличии дополнительного УЗО, расположенного на вводе в квартиру, до счетчика. Его номинальная токовая нагрузка должна соответствовать суммарной токовой нагрузке всех приборов в квартире включая счетчик. Отметим наиболее распространенные показатели УЗО по токовой нагрузке: 4 А, 5 А, 6 А, 8 А, 10 А, 13 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А и т.д.
УЗО на вводе защитит квартиру от возникновения пожара, а приборы, установленные на отдельные группы потребителей, защитят человека от поражения электрическим током. Данная схема наиболее удобная в плане ремонта электропроводки, так как позволяет отключать отдельный участок без отключения всего дома. Также, если нужен будет ремонт кабельных систем на предприятии, не придется отключать все офисные помещения, а значит не будет массовых простоев в работе. Единственным минусом являются немалые затраты на установку УЗО (зависит от количества приборов).
Если вам необходимо выбрать УЗО на группу автоматов для однофазной сети, то можем посоветовать модель ЭРА NO-902-129 ВД63 с номинальной токовой нагрузкой в 63 А — этого с головой хватит на все электроприборы в доме.
Таблица мощностей УЗО
Если вы думаете о том, как легко и быстро подобрать УЗО по мощности, таблица, приведенная ниже в этом поможет:
| Суммарная мощность нагрузки кВт | 2.2 | 3.5 | 5.5 | 7 | 8.8 | 13.8 | 17.6 | 22 |
| Тип УЗО на 10-300 мА | 10 А | 16 А | 25 А | 32 А | 40 А | 64 А | 80 А | 100 А |
Виды УЗО
Параметры, по которым можно подразделить защитные устройства:
- Способ управления – зависящие и независящие от напряжения;
- Назначение – со встроенной защитой от сверхтоков и без нее;
- Способ установки – стационарные и независимые;
- Число полюсов – двухполюсные (для однофазной сети) и четырёхполюсные (для трехфазной сети).
Электромеханическое УЗО
Электромеханическое УЗО – «ветеран» защиты от утечек тока. Устройство было запатентовано еще в 1928 году. В большинстве европейских стран именно электромеханическое устройство безопасности обязательно к применению в качестве защиты от дифференциального тока.
Наличие напряжения для работоспособности электромеханического УЗО не имеет значения. Источником энергии для выполнения функций защиты является ток утечки, на который реагирует выключатель.
В основе устройства – точность и надежность механики. Магнитный сердечник трансформатора имеет высокую чувствительность, а также температурную и временную стабильность. Его производят из нанокристаллических или аморфных сплавов, которые отличаются высокой магнитной проницаемостью.
Преимущества:
- Надежность – исправное устройство гарантирует 100% срабатывание при утечке тока, независимо от наличия напряжения в сети;
- Сохраняет функциональность даже при обрыве нейтрального проводника;
- Имеет более простую конструкцию, которая увеличивает надежность выключателя;
- Не нуждается во вспомогательных источниках питания.
Недостатки:
Высокая цена (в зависимости от марки цена может трехкратно и даже пятикратно превышать цену электронного устройства).
Электронное УЗО
Внутри устройства расположен усилитель на микросхеме или транзисторе, благодаря чему выключатель срабатывает даже при возникновении незначительного тока во вторичной обмотке. Усилитель увеличивает его до размера импульса, необходимого для активизации реле. Но для работоспособности элементов электронного УЗО необходимо наличие напряжение в сети.
Возникает вопрос о необходимости УЗО при отсутствии напряжения в сети. От чего защищаться? Если напряжение пропало из-за обрыва нейтрального проводника в цепи до УЗО, то на электроустановку по фазному проводнику продолжает поступать опасный для человека потенциал.
Достоинства:
- Низкая цена;
- Компактность.
Недостатки:
- Функционирует только при наличии напряжения;
- Неработоспособен при обрыве нейтрали;
- Более сложная конструкция повышает вероятность выхода выключателя из строя.
УЗО переносное и в виде розетки
Простое решение, способное предохранить от тока утечки – УЗО переносные и в виде розетки. Они удобны при использовании в ванной комнате и других помещениях с повышенной влажностью, могут подключаться в любой из комнат квартиры, где необходимо.
Большинство предлагаемых моделей выполнены в виде сетевого адаптера с розеточным отверстием для вилки. Таким устройством может пользоваться даже ребенок – его подсоединяют непосредственно к розетке, а затем включают электроприбор.
Просты в использовании и удлинители с функцией УЗО, рассчитанные на несколько потребителей.
Существуют модели менее универсальные, они могут использоваться после установки на шнур электроприбора вместо вилки или же устанавливаются вместо обычной электрической розетки.
Преимущества:
- Установка не требует вмешательства в электропроводку;
- Для установки не требуется помощь электрика;
- Срабатывание автоматики позволяет определить, в каком потребителе повреждена изоляция.
Недостатки:
- Использование адаптера в видимых местах вносит дисгармонию в дизайн комнаты;
- В помещении, которое загромождено мебелью и электробытовыми приборами, а пространство перед розеткой ограничено, может не оказаться свободного места для установки адаптера;
- Высокая стоимость – качественный адаптер будет стоить дороже, чем УЗО и розетка, приобретенные отдельно.
УЗО с защитой от сверхтоков (дифавтомат)
Устройство совмещает в себе функции УЗО и автоматического выключателя, который предназначен для защиты от сверхтоков (предотвращает проводку от перегрузки и повреждений при коротком замыкании).
Преимущества:
- Экономичность – покупка одного устройства обойдется дешевле, чем двух;
- Занимает меньше места в щитке;
- Экономия времени в процессе монтажа.
Недостатки:
- При выходе выключателя из строя линия будет без защиты и от токов утечки и от сверхтоков;
- В случае срабатывания устройства нет возможности определить, что стало причиной – сверхтоки или ток утечки;
- Ложные срабатывания, вызываемые оргтехникой. Не рекомендуется ставить дифавтоматы на линии, к которой подключены компьютеры и оргтехника.
Как выбрать УЗО. Расчет под рассмотренный пример
В предыдущем пункте мы рассмотрели какие автоматические предохранители понадобятся для конкретного дома. Теперь исходя из этих данных с помощью расчета определим необходимые узо автоматы под данную конфигурацию. Для наглядности и удобства выбирать устройство защитного отключения будем по сформированным в таблице выше группам. Но для начала определимся с рекомендациями и уже известными методиками выбора и расчета:
- Для того, чтобы обеспечить лучшую электробезопасность и одновременно с этим максимальную бесперебойность электроснабжения желательно устанавливать отдельный узо автомат на каждую группу потребителей. Для этих целей применяются устройства со значением величины силы тока утечки (уставка) 10 мА и 30 мА, при котором срабатывает защита.
- Для влажных групп, выполненных отдельной линией, устанавливается УЗО с уставкой 10 мА. В нашем примере к влажным группам отнесем санузел на втором этаже, в котором будет находиться стиральная машина.
- Номинальный ток устройства защитного отключения выбирается равным или на ступень выше номинального тока автоматического выключателя, который защищает данный участок цепи.
Исходя из первого и второго пунктов можно определиться со следующим: во всех группах кроме «розетки санузел 2 этаж» устанавливаем устройства с уставкой 30 мА, а во влажную группу санузла второго этажа — 10 мА.
Исходя из третьего пункта можно предварительно определиться с номиналом устройства защитного отключения под конкретный автоматический выключатель группы потребителей:
Таблица 2. Выбор УЗО для групп потребителей
Дополнить ответ на вопрос как выбрать узо для квартиры или дома можно проверкой предварительно выбранных нами типов устройств по усечке. Они должны выполнять защитные функций согласно нормам. Для этого необходимо рассчитать ток утечки электроустановки IΔ:
IΔ = IΔэп + IΔсети,
где IΔэп
— ток утечки электроприемника, мА; IΔсети
— ток утечки сети, мА.
При расчете тока утечки в электроустановке ПУЭ предписывают принимать ток утечки электроприемников из расчета 0,4 мА на 1 А тока нагрузки, а ток утечки цепи из расчета 10 мкА на 1 м длины фазного проводника. Соответственно:
- IΔэп = 0,4 X Iрасч,где Iрасч — расчетный ток в нагрузке цепи, А.
- Iрасч = Iном = Pном / (Uном X cosφном).
Коэффициент мощности cos φ характеризует количество реактивной энергии, потребляемой устройством. Большинство бытовой и офисной техники имеет активный характер нагрузки (реактивное сопротивление у них отсутствует или мало), для них cos φ=1.
Номинальную мощность Pном (Вт) в нашем случае берем из групп потребления, где каждой задавали ориентировочную мощность потребления. Чтобы стало понятнее, возьмем группу «розетки 1 этаж». В нее входят гостиная, комната, коридор и санузел. Мы задали ориентировочную мощность потребления для отдельных комнат 1600 Вт. Суммарно для группы этот показатель будет 4800 Вт.
Номинальное напряжение для однофазной сети Uном = 220 В.
IΔсети = 0,01 X Lпровода,
где Lпровода
— длина фазного проводника, м.
Согласно требованиям ПУЭ суммарный ток утечки сети с учетом присоединяемых стационарных и переносных электроприемников в нормальном режиме работы не должен превосходить 1/3 номинального отключающего дифференциального тока IΔn УЗО. То есть номинальный дифференциальный отключающий ток устройства (который нанесен на корпусе) должен быть как минимум в три раза больше суммарного тока утечки защищаемой цепи электроустановки IΔ:
IΔn > = 3 IΔ.
Пример расчета соответствия устройства в группе потребителей
Рассмотрим группу «розетки 1 этаж»:
- IΔn = 30 мА(из таблицы 2).
- Uном = 220 В.
- Pном = 4800 Вт.
- Lпровода — в данном случае неизвестно, и его оптимальную длину определим.
По условию IΔn > = 3 IΔ , IΔ
Iрасч = 4800 / 220 = 21,81 А.
IΔэп = 0,4 X 21,81 = 8,73 А.
По основной формуле IΔ = IΔэп + IΔсети:
10 = 8,73 + (0,01 X Lпровода);
(10-8,73) / 0,01 = Lпровода;
Lпровода = 127 метров.
Вывод: установленный на рассмотренную группу УЗО 25 А 30 мАв паре с автоматом C25 1Pприемлем при учете что протяженность фазного проводника не превысит 127 метров. Естественно, на этапе проектирования и монтажа вы будете знать длину провода, задействованного в каждой конкретной группе. И для проверки соответствия по формуле рассчитывается IΔ.Полученный ток умножаем на три и сравниваем с маркировкой использованного устройства защитного отключения. Должно выполняться условие IΔn > = 3 IΔ.
Допустим, Lпровода в группе = 250 метров; тогда исходя из предыдущего расчета IΔ=8,73+(0,01 X 250) = 11,23 мА; 3 IΔ = 33,69 > IΔn.Условие не выполнилось. Как выход, можно разделить группу на две.
Виды и типы
Современные производители предлагают самые разные виды и типы УЗО. Два самых популярных типа агрегатов по своему внутреннему исполнению на рынке электротоваров – это электромеханические (не зависят от силы тока) и электронные (зависят). Также выделяют селективные и противопожарные устройства.
Электромеханическое
Электромеханические УЗО широко популярны в использовании и применяются в электрических цепях переменного тока. Чем это вызвано? Тем, что при обнаружении утечки такое устройство сработает, предотвратив печальные последствия даже при самом мизерном напряжении.
Такой тип УЗО во многих странах считается эталоном качества и тем, которое обязательно к повсеместному использованию. Немудрено, ведь такое УЗО будет работоспособным даже при отсутствии нуля в сети и может спасти чью-то жизнь.
Электронное
Такие УЗО легко найти на любом строительном рынке. Разница их от электромеханических в наличии внутри платы с усилителем, для работы которой необходимо питание.
Однако у таких УЗО, как уже было сказано, есть огромный недостаток – не факт, что они сработают при утечке тока (все зависит от напряжения в сети). Если отгорел ноль, а фаза осталась, то риск поражения током никуда не девается.
Селективное
Главное отличие селективного УЗО от «собратьев» — наличие в схеме функции выдержки времени отключения цепи, которой питается нагрузка, т.е. селективности. Зачастую этот параметр не превышает 40 мс. Из этого мы делаем вывод, что селективные приборы не годятся для защиты от поражения при непосредственном прикосновении.
Ещё одной особенностью селективных агрегатов является хорошая устойчивость по реакции на скачки тока и напряжения (вероятность ложных срабатываний почти нулевая).
Противопожарное
Как следует из названия, такие УЗО используются в системах электроснабжения квартир и домов для предотвращения возгораний. Однако защитить человека они не в состоянии так как ток утечки, на который они рассчитаны равен 100 или 300 мА.
Обычно эти агрегаты устанавливаются в щитах учета или в этажных распределительных щитах. Их основная задача:
- защита вводного кабеля;
- защиты линий потребителей, в которых дифференциальная защита не установлена;
- как дополнительная ступень защиты (если стоящий ниже него аппарат вдруг не сработал).
Количество полюсов
Так как УЗО работает на сравнении токов, которые проникают сквозь дифференциальный орган, то численность полюсов у агрегата совпадает с числом токоведущих проводников. В некоторых случаях УЗО дозволено использовать с 4-мя полюсами для работы в двух- или трехпроводной сети.
При этом не забудьте оставить в запасе свободные полюса фаз. Агрегат будет благополучно делать свое дело не полностью, а частично, что, в общем-то, невыгодно с финансовой точки зрения, но возможно.
Watch this video on YouTube
Схема подключения противопожарного УЗО
Смертельным для человека в сети переменного напряжения является ток 100мА, поэтому для защиты электроприборов используются УЗО с уставкой 10 или 30мА. Противопожарное УЗО 100 или 300 мА от поражения электрическим током защитить не может, поэтому такие устройства устанавливают во вводных электрощитах для аварийного отключения всего здания. Это обеспечивает селективность защиты.
| Справка! Селективность защиты — это такое построение схемы и выбор параметров устройств защиты, при котором в аварийной ситуации отключается только неисправный участок, а всё остальное оборудование остаётся подключённым к сети. |
Противопожарное УЗО отключает питающие кабеля и автоматические выключатели, позволяет отключать только тот участок, в котором имеется короткое замыкание и уменьшает количество ложных срабатываний.
Например, при попадании воды на электронную плату стиральной машины отключится питающая её линия, а все остальные электроприборы остаются включёнными.
В некоторых ситуациях вместо этого прибора целесообразна установка дифавтомата с такими же защитными параметрами. Это позволяет сэкономить место в электрошкафу или улучшить защиту, заменив обычный автоматический выключатель дифференциальным.
Почему УЗО должно быть качественным и надёжным?
Разновидности УЗО
Предъявляемые к УЗО высокие требования покажутся вполне обоснованными, если разобраться с назначением данного прибора. Функция у него только одна: отключать электроснабжение при наличии утечки тока определённой (пороговой) величины. Утечка тока чревата вовсе не безобидным экономическим ущербом, как может показаться на первый взгляд, а гораздо более серьёзными последствиями — она всегда свидетельствует о том, что имеет место одна из следующих ситуаций:
- поражён электротоком человек либо животное;
- из-за повреждения изоляции появился контакт между токоведущим элементом и какой-нибудь заземлённой металлической конструкцией, который может привести к возгоранию;
- оказался под напряжением заземлённый корпус какого-либо прибора или оборудования, вследствие чего прикоснувшийся к нему пользователь рискует получить удар током.
Таким образом, от того, сработает ли УЗО в нужный момент, зависит ни много ни мало жизнь пользователя. Поэтому экономить на качестве этого устройства ни в коем случае не следует.
Проверка работоспособности УЗО
Чтобы убедиться, что УЗО выполняет свою задачу, можно воспользоваться кнопкой «Тест», расположенной на лицевой панели прибора. При нажатии кнопки внутри устройства должна создаться электрическая цепь, копирующая ситуацию утечки.
Если отключения не последовало, то возможны следующие ситуации:
- аппарат неправильно подключён к сети;
- кнопка сломана или не работает её электрическая схема;
- защита устройства неисправна.
Удостовериться, что причина несрабатывания УЗО заключается в поломке кнопки или защитного механизма, можно иными методами.
Точные результаты показывает проверка выключателя дифференциального тока посредством простой пальчиковой батарейки. Устройство типа A срабатывает вне зависимости от полярности подключения батарейки. А прибор типа AC действует только при определённой полярности. Это объясняется тем, что УЗО разновидности A реагирует на любой электрический ток.
С помощью батарейки можно точно проверить, работоспособно ли УЗО
Сымитировать реальную аварию для оценки работы устройства позволяет способ, при котором используется лампа накаливания и резистор. От проверки кнопкой «Тест» этот метод отличается созданием цепи для утечки тока не внутри, а снаружи прибора.
Для тестирования УЗО таким способом требуется подготовить:
- лампу накаливания мощностью 10 Вт;
- резистор 2,3–2,5 кОм мощностью 5–10 Вт;
- патрон для лампы;
- провод с изоляцией.
Проверка с помощью лампы и резистора выполняется поэтапно:
- Лампу последовательно соединяют с резистором, тем самым создавая цепь, которая имитирует утечку.
- Первый провод созданной цепи подключают к заземляющему контакту розетки, а второй — к фазе той же самой розетки.
Для проверки работоспособности УЗО можно собрать простую схему из лампочки и резистора и подключить её в электрическую сеть
Если защита сработает, то розетка моментально отключится от сети.
Второй параметр – ток отключения.
Ток отключения выбирается из ряда в Таблице 3. Электроприемники и проводка из-за несовершенства изоляции или внутреннего устройства содержат собственную, естественную
утечку. Перед установкой защитного отключения желательно произвести ее измерение компетентной энергоснабжающей организацией. Ток утечки можно рассчитать исходя из естественной утечки в 0,4 мА на 1 А потребления для нагрузки и в 10 мкА (0,01 мА) на 1 метр проводки. Согласно правилам (ПУЭ) номинальное значение не должно менее чем в три раза превышать естественное значение.
| Величина тока отключения, мА | Потребитель (по ПУЭ) |
| 6 | ПУЭ не регламентируется, но применяется для маломощных потребителей или для влажных помещений (кухни, ванные, бойлерные) |
| 10 | Одиночное устройство, потребляющее не более 16А |
| 30 | Розетки, переносные потребители, металлические здания |
| 100 | Группы или стационарные потребители – электроплиты, нагреватели |
| 300 — 500 | Защита от пожара. |
ТАБЛИЦА 3. Номинальный ряд УЗО и рекомендуемый потребитель электроэнергии.
Продолжаем пример 1. Примем ток потребления равный значению автомата (на практике значение указывается в паспорте устройства) – 2А, проводка будет длинной 20 м. Исходя из этих данных:
Iест=2х0,4 + 20*0,01 = 0,8 + 0,2 = 1 мА. Выбираем дифзащиту с минимальным значением в 6 мА.
