Польза терморегуляторов отопления
Известно, что температура в разных комнатах дома не может быть одинаковой. Также необязательно постоянно поддерживать тот или иной температурный режим.
Например, в спальне ночью необходимо опускать температуру до 17-18оС. Это положительно влияет на сон, позволяет избавиться от головных болей.
Термостатический вентиль, он же теромрегулятор, предназначен для изменения объема теплоносителя, проходящего через прибор. Изменения зависят от температуры окружающей среды. Все виды терморегуляторов включают два основных элемента: терморегулирующий клапан и термоголовку – механизм воздействия на клапан. В самых сложных модификациях терморегулирующий клапаном управляет выносной термодатчик, отправляющий команды термоголовке в зависимости от изменений температурного фона. Термостат с термоголовкой, оснащенной сильфонным механизмом, позволяет автоматизировать поставку теплоносителя в прибор. Самый простой вариант термостата оснащен термоголовкой для ручного управления. При необходимости простую механическую термоголовку можно запросто заменить на сильфонную. Все варианты терморегуляторов подразделяются на устройства для однотрубных и двухтрубных схем отопления. Термостаты для двухтрубных схем рассчитаны на значительные перепады давления. Подразделяются на две группы: с настройкой гидравлического сопротивления и без этой функции. Установка терморегуляторов рядом с приборами отопления дает возможность задать оптимальную температуру для каждого из помещений по его назначению. Назначение термостатического вентиля. Обязательные составляющие терморегулятора. Терморегулятор с выносным термодатчиком. Термоголовка для автоматического управления. Терморегулирующий клапан или вентиль – основной компонент. Регулирующее устройство для однотрубных схем. Термостатический вентиль для двухтрубных систем. Плюсы установки терморегуляторов для приборов отопления
Оптимальная температура на кухне составляет 19оС. Это связано с тем, что в помещении располагается много обогревательной техники, которая генерирует дополнительное тепло. Если в ванной комнате температура будет ниже 24-26оС, то в помещении будет ощущаться сырость
Поэтому здесь важно обеспечить высокую температуру
Если в доме предусмотрена детская комната, то ее температурный диапазон может меняться. Для ребенка до года потребуется температура 23-24оС, для детей постарше достаточно будет 21-22оС. В остальных комнатах температура может варьироваться от 18 до 22оС.
В ночное время можно понижать температуру воздуха во всех комнатах. Необязательно поддерживать высокую температуру в жилище в случае, если дом некоторое время будет пустовать, а также во время солнечных теплых дней, при работе некоторых электроприборов, генерирующих тепло и др.
В этих случаях установка термостата сказывается на микроклимате положительно – воздух не перегревается и не пересушивается.
Терморегулятор решает следующие проблемы:
- позволяет создавать определенный температурный режим в комнатах разного назначения;
- экономит ресурс котла, уменьшает количество расходных материалов для обслуживания системы (до 50%);
- появляется возможность без отключения всего стояка производить аварийное отключение батареи.
Следует помнить, что с помощью термостата невозможно повысить КПД батареи, увеличить ее теплоотдачу. Сэкономить на расходных материалах смогут люди с индивидуальной системой отопления. Жители многоквартирных домов с помощью термостата смогут лишь регулировать температуру в комнате.
Способы регулировки системы отопления
Нередко происходит так, что ошибки, допущенные при монтаже системы отопления, можно обнаружить только после запуска оборудования в эксплуатацию. Среди причин возникновения сбоев в теплоснабжении дома значится неправильное определение требуемого количества теплоносителя. Когда жидкости в системе мало, в помещении будет холодно, а если много, воздух перегревается и не переходит в другие комнаты.
Для настройки работы требуется регулировка отопительной конструкции. Если ее не произвести, тогда срок эксплуатации оборудования значительно сократится.
Регулировка системы отопления выполняется одним из двух методов:
- качественным способом – путем изменения температуры теплоносителя;
- количественным способом – при нем меняют объем жидкости.
Качественная регулировка осуществляется на источнике теплоты, а количественная – непосредственно на отопительной конструкции. До того, как приступить к ее выполнению, определяют объем расходуемой жидкости и температуры теплоносителя, используя для этого специальные приборы – водомер и расходомер.
Когда подобных устройств нет, тогда сравнивают фактические величины расхода с расчетными данными. Чаще всего монтируют двухтрубные системы обогрева, способные обеспечить в доме тепло и комфорт. Также потребуется запорно-регулирующая арматура для отопления.
Термостатические головки
Термостатические элементы на терморегуляторы отопления есть трех типов — ручные, механические и электронные. Все они выполняют одни и те же функции, но по-разному, предоставляют разный уровень комфорта, имеют разные возможности.
Ручные
Ручные термостатические головки работают как обычный кран — поворачиваете регулятор в ту или другую сторону, пропуская большее или меньшее количество теплоносителя. Самые дешевые и самые надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.
Ручная термоголовка — самый простой и надежный вариант
Данные устройства совсем недороги, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.
Механические
Более сложное устройство, которое поддерживает заданную температуру в автоматическом режиме. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен температурным агентом. Температурный агент — это газ или жидкость, которые имеют большой коэффициент расширения — при нагревании они сильно увеличиваются в объеме.
Устройство терморегулятора на радиатор отопления с механической термостатической головкой
Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока вещество в сильфоне не нагрелось, шток поднят. По мере повышения температуры, цилиндр начинает увеличиваться в размерах (расширяется газ или жидкость), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и вещество в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, теплоносителя через радиатор проходит больше, он начинает немного разогреваться. Далее цикл повторяется.
Газовый или жидкостный
При наличии такого устройства температура в помещении довольно поддерживается точно +- 1°C, но вообще дельта зависит от того, насколько инертным является вещество в сильфоне. Он заполняться может каким-то газом или жидкостью. Газы быстрее реагируют на изменения температуры, но технологически их производить сложнее.
Жидкостный или газовый сильфон — особой разницы нет
Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка полу градуса, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.
Вентили и краны
Такая арматура представляет собой теплообменник запорного устройства. Это значит, что регулировка радиатора осуществляется путем поворота крана/вентиля в нужном направлении. Если повернуть арматуру до упора на 90°, поток воды в батарею поступать больше не будет. Чтобы изменить уровень нагрева отопительного прибора, запорный механизм устанавливают в половинчатое положение. Однако такая возможность есть не у любой арматуры. Некоторые краны могут дать течь после непродолжительной эксплуатации в таком положении.
Установка запорной арматуры позволяет регулировать систему отопления вручную. Клапан стоит недорого. В этом заключается главное преимущество такой арматуры. Кроме того, она проста в управлении, а для изменения микроклимата не нужны специальные знания. Однако есть и недостатки у запорных механизмов, например, они характеризуются низким уровнем эффективности. Скорость охлаждения батареи небольшая.
Запорные краны
Применяется шаровая конструкция. Прежде всего их принято устанавливать на радиатор отопления с целью защиты жилья от утечки теплоносителя. У арматуры данного вида только два положения: открытое и закрытое. Ее главная задача отключение батареи в случае появления такой необходимости, например, если есть риск затопления квартиры. По этой причине запорные краны врезают в трубу перед радиатором.
Если арматура находится в открытом положении, теплоноситель свободно циркулирует по системе отопления и внутри батареи. Такие краны используются, если в помещении жарко. Периодически батареи можно отключать, что позволит снизить значение температуры воздуха в комнате.
Однако шаровые запорные механизмы нельзя устанавливать в половинчатом положении. При длительной эксплуатации возрастает риск появления протечки на участке, где располагается шаровой кран. Это обусловлено постепенным повреждением запорного элемента в виде шара, который находится внутри механизма.
Ручные вентили
В эту группу входят две разновидности арматуры:
- Игольчатый вентиль. Его преимуществом является возможность половинчатой установки. Такая арматура может располагаться в любом удобном положении: полностью открывает/закрывает доступ теплоносителя к радиатору, существенно или незначительно уменьшает объем воды в отопительных приборах. Однако есть и недостаток у игольчатых вентилей. Так, они характеризуются уменьшенной пропускной способностью. Это значит, что после установки такой арматуры даже в полностью открытом положении количество теплоносителя в трубе на входе батареи существенно сократится.
- Регулирующие вентили. Они разработаны специально для изменения температуры нагрева батарей. К плюсам относят возможность смены положения по усмотрению пользователя. Кроме того, такая арматура отличается надежностью. Не придется часто производить ремонт вентиля, если элементы конструкции выполнены из прочного металла. Внутри арматуры находится запорный конус. При повороте ручки в разные стороны он поднимается либо опускается, чем способствует увеличению/уменьшению площади проходного сечения.
С какой целью проводится регулировка
К основным факторам, которые приводят к появлению необходимости изменять параметры системы при помощи запирательных механизмов относят:
- Обеспечение свободной циркуляции носителя тепла внутри радиаторам и по сети труб. В контуре нередко формируются воздушные пробки, из-за чего изменяются параметры обогрева, и наблюдается снижение температуры радиатора. По этой причине микроклимат комнаты становится холоднее, а затем наблюдается остывание помещения. Для поддержания тепла применяют запорные краны, прикрепляемые на радиаторах.
- Регулировка параметров позволяет сэкономить средства, затрачиваемые на оплату отопления. Когда в помещениях слишком жарко, можно за счет сдвигания вентилей снизить температуру. При расчетах соблюдается пропорция: понижение температуры теплоносителя на 1 градус снижает стоимость обогрева на 6%.
- При сильном прогреве воздуха могут возникать потребности проветривания помещений. Причем в отопительный сезон это делать не рекомендуется, поскольку возможны простуды или другие заболевания. Чтобы избежать проблемы, достаточно регулировать работу обогрева.
- При установке запирательных элементов появляется возможность менять параметры отопления в каждой комнате индивидуально. Так можно получить нужный микроклимат в любом из помещений.
Элеваторный узел
элеваторного узла системы отопления
При меньшем данном параметре рекомендуется использовать современные пробковые вентили, такие как на фото, поскольку задвижки имеют серьезные недостатки:
- необходимо периодически набивать сальник, даже в том случае, когда задвижкой не пользуются, так как набивка, контактируя с водой, постепенно разрушается;
- через незначительный период времени щечки начинают зарастать отложениями. Если задвижка простоит несколько лет без использования, ее невозможно будет полностью закрыть;
- в случае возникновения аварийных ситуаций каждая секунда может оказаться решающей. Если для перекрытия пробкового вентиля потребуется буквально мгновение, то вращать штурвал задвижки придется продолжительное время, даже когда она полностью исправна.
Следует отметить, что пробковые вентили, представляющие собой шар, имеющий канал для воды, окруженный пластиковой оболочкой отличаются:
- практичностью;
- долговечностью;
- надежным удержанием жидкости;
- отсутствием потребности в обслуживании.
У них есть существенные недостатки конструкционного решения:
Гидроудары
Температура батарей отопления
Очень часто жильцы многоквартирных и загородных домов задаются вопросом о том, какой температуры по нормативу должны быть сами обогреватели в помещении и как правильно отрегулировать батареи отопления. По сути, подобной нормы на температуру радиаторов не существует. Есть лишь такое понятие, как теплоотдача. Она полностью зависит от того, из какого материала сделан радиатор. Наиболее эффективными для быстрого прогрева помещения считаются алюминиевые радиаторы, чуть хуже передают тепло биметаллические, а на последнем месте находятся чугунные. (См. также: Стальные радиаторы отопления )
Вместо норм по температуре отопительных агрегатов существуют нормы по уровню теплоты воздуха в помещениях. Согласно этим нормативам, в жилых комнатах температура должна быть не ниже 18С и не выше 24С. В прочих же помещениях (туалет, ванная, кухня, прихожая, кладовка) она должна составлять от 14 до 22С. Идеальной температурой считается отметка в 21С. если вам удастся достичь равномерного распределения тепла по всей площади квартиры или дома – это будет самым лучшим вариантом из всех возможных.
Зачем нужна регулировка тепла в квартире
По каким причинам граждане чаще производят регулировку тепла в принадлежащих им жилых помещениях:
- Возникает необходимость создания в доме максимально комфортных условий для жизни.
- Следует избавиться от лишнего воздуха в батареях, добиться эффективной отдачи тепла во внутренних помещениях.
- Своевременная установка регуляторов позволяет воздержаться от частого проветривания при перегреве воздуха с помощью открытых окон.
- Правильно подобранные регуляторы отопления и их грамотное использование позволят сократить размер платежей по этой услуге на четверть.
Важно! Манипуляции по установке регулятора СО следует производить до начала отопительного сезона. В разгар морозов такая процедура потребует перекрывания не только отопления в собственной квартире, но и в соседствующих, что создаст определённые неудобства
Трехходовые вентиля
Для настройки температурного режима в радиаторах иногда используют трехходовой клапан, который устанавливают при соединении основного хода с резервным. Этот механизм следит за стабильной работой батареи, повышает или уменьшает степень нагрева комнаты.
Он комплектуется ручкой с терморегуляцией, с которой настройка радиатора становится проще. Этот вид устройства станет хорошим решением для однотрубных систем обогрева, у которых вертикальная разводка.
К положительным качествам трубопроводной арматуры для перекрытия потока теплоносителя можно добавить ее многоцелевое применение, безопасность, долговечность и небольшую цену.
Но ее функции не такие обширные как у электронных регуляторов температуры, что немного уменьшает возможности в ее использовании.
Автоматическая регулировка
Без вмешательства человека работают терморегуляторы. Существует две конструктивные разновидности:
- Механический.
- Электронный.
Оба варианта регулируют размер просвета и таким образом уменьшают или увеличивают проходящий поток.
Человек выставляет на термоголовке (или на кнопках в электронном варианте) желаемую мощность, температуру, а устройство придерживается выбранных настроек.
Единожды выставив комфортный показатель можно месяцами не возвращаться к настройкам, как бы ни менялась подача с теплоцентрали и погода за окном.
Кстати, терморегулятор выполняет, в том числе, функцию запорной арматуры. Им можно полностью отключить батарею от стояка, если потребуется ремонт.
Устанавливаем и настраиваем устройство
По классической схеме регулятор устанавливается на входном отверстии радиатора в соответствии со схемой его подключения к отопительной системе.
Существует также и альтернативная схема установки, при которой регулятор монтируется на выходе радиатора. По мнению многих специалистов это повышает эффективность теплоотдачи и точность регулировки нагрева батарей за счет ограничения оттока остывшей жидкости из обогревательного прибора.
Альтернативную схему можно применять только для ручных и автоматических терморегуляторов, но не для термостатов.
Установка регулятора температуры на батарею
Сам процесс монтажа не представляет особой сложности и практически не отличается от установки других видов трубопроводной арматуры. Перед этим следует внимательно изучить прилагаемую к прибору инструкцию.
В однотрубных системах водяного отопления перед каждым радиатором должна устанавливаться перемычка (байпас) между подающей и обратной линиями, чтобы не нарушать циркуляцию теплоносителя во всей системе.
При установке автоматических регуляторов термостатическая головка или электронный блок управления клапаном должен располагаться в горизонтальном положении перпендикулярно плоскости радиатора, чтобы исключить тепловое воздействие обогревательного прибора на датчик температуры.
Ручные устройства в дополнительных настройках не нуждаются.
Настройка автоматических устройств осуществляется согласно прилагаемым к ним инструкциям и общим правилам эксплуатации подобных приборов.
По общему правилу в комнате нужно установить термометр и максимально исключить тепловые потери в помещении через окна и двери, после чего полностью открыть клапан регулятора, включив максимальный режим нагрева радиатора.
При достижении по термометру температуры в комнате на 5-7 градусов выше требуемой регулятор полностью закрывают и ждут, когда температура в комнате снизится до нужного значения.
После этого начинают постепенно поворачивать рукоятку регулятора в сторону открывания до момента открытия запорной головки клапана, что можно определить по резкому нагреванию корпуса регулятора и появлению журчания жидкости в трубах и батарее.
Ручку регулятора оставляют в таком положении. Регулировка прибора считается оконченной.
Почему незамерзающий теплоноситель для систем отопления лучше обычной воды. Рассмотрим плюсы и минусы антифриза.
Биметаллические радиаторы отопления: технические характеристики, конструктивные особенности, параметры теплоотдачи и другие важные факты https://teplius.ru/radiatory/vidy/bimetallicheskie/tehnicheskie-harakteristiki.html
Игольчатый вентиль
Данное устройство обычно монтируют в системе теплоснабжения перед манометром. Вентиль плавно и эффективно изменяет поток теплоносителя, понемногу перекрывая его. Особенность конструкции этого устройства заключается в том, что ширина прохода в нем меньше в два раза.
Например, при установке дюймовых труб и такого же сечения игольчатого вентиля, его пропускная способность составит только ½ дюйма. В результате каждое вмонтированное в систему устройство снижает этот параметр. Несколько изделий, установленных последовательно, к примеру, в однотрубной конструкции, приводят к тому, что последние приборы будут чуть теплыми или станут холодными.
Поскольку проход сильно сужается, игольчатое устройство не рекомендуется устанавливать при решении проблемы, связанной с тем, как регулировать температуру батареи, поскольку ее теплоотдача сильно понижается.
Увеличить ее можно следующим образом:
- сняв вентиль;
- увеличив количество секций вдвое;
- поставив устройство, у которого в два раза больше соединительные муфты.
Регулировка отопления в частном доме
В частных домах необходимо уделить внимание отопительным системам ещё на моменте проектирования, следует подобрать качественный котёл или иное отопительное оборудование. Регулировать отопление в доме можно с помощью специальных технических устройств двух типов:. Регулировать отопление в доме можно с помощью специальных технических устройств двух типов:
Регулировать отопление в доме можно с помощью специальных технических устройств двух типов:
- регулирующих — устанавливаются как на отдельных участках сети, так и для всей СО, помогают контролировать и регулировать уровень давления в системе, увеличивать или уменьшать его;
- контролирующих — различные датчики и термометры, с помощью которых получается информация об уровне давления и других параметрах системы отопления и существует возможность для их регулировки в ту или иную сторону.
Для своевременного контроля за работой СО в доме нужно предусмотреть установку манометров и термометров на участках до и после отопительного котла, в нижней и верхней точках системы отопления, установку расширительного бака, клапанов-предохранителей, отводчиков воздуха. Если система отопления работает правильно, вода в ней не должна нагреваться выше 90 °C, а давление не будет превышать 1,5-3 атмосфер.
Редуктор с ручным управлением
Редукторами с ручным управлением можно уменьшить обогрев в теплооборудовании, регулируя подачу горячей воды, которая подается в батарею. Это управление происходит путем сокращения или повышения размера проходного отверстия.
В редуктор с ручным управлением установлено устройство для подачи и остановки теплоносителя в батарею, позиция которого меняется при определенном положении ручки.
Для упрощенной настройки количества поступления теплоносителя в обогреватель, на ручке могут быть расположены специальные насечки, которые будут показывать температуру, которую необходимо установить.
Автоматическая регулировка
Автоматическое поддержание температуры в помещении хорошо тем, что один раз выставив ручку регулятора в нужное положение, вы надолго избавитесь от необходимости что-то крутить и менять. Регулировка температуры радиаторов отопления происходит постоянно и непрерывно. Недостаток таких систем — значительная стоимость, и, чем больше функционал, тем дороже обойдется устройство. Есть еще некоторые особенности и тонкости, но о них ниже.
Регулировка радиаторов термостатами
Для поддержания постоянной заданной температуры в комнате (помещении) используют термостаты или терморегуляторы для радиаторов отопления. Иногда это устройство могут называть «терморегулирующий клапан», «термостатический вентиль» и т.п. Названий много, но подразумевается одно устройство. Чтобы было понятнее, нужно объяснить, что термовентиль и термоклапан — это нижняя часть устройства, а термоголовка и термоэлемент — это верхняя. А все устройство целиком — радиаторный термостат или терморегулятор.

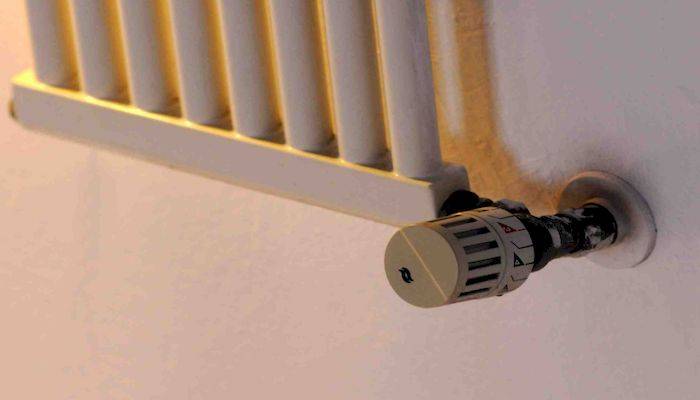

Так выглядит термостат на радиатор
Большая часть таких приборов не требует никакого источника питания. Исключение — модели с цифровым экраном: в них в термостатическую головку вставляются батарейки. Но срок их замены достаточно длительный, потребляемые токи невелики.
Конструктивно радиаторный термостат состоит из двух частей:
- термостатический клапан (называют иногда «корпус», «термовентиль», «термоклапан»);
- термостатическая головка (называют еще «термостатический элемент», «термоэлемент», «термоголовка»).
Сам клапан (корпус) изготавливается из металла, чаще из латуни или бронзы. Его конструкция схожа с устройством ручного вентиля. Большинство фирм нижнюю часть радиаторного термостата делают унифицированной. То есть на один корпус можно устанавливать головки любого типа и любого производителя. Уточним: на один термоклапан можно ставить термоэлемент и ручного, и механического, и автоматического типа. Это очень удобно. Если вы захотели изменить способ регулировки, не нужно покупать все устройство. Поставили другой термостатический элемент и все.
Разница между ручным регулятором радиатора и автоматическим только в установленной термоголовке
В автоматических регуляторах отличается принцип воздействия на запорный. В ручном регуляторе его положение изменяется поворотом рукоятки, в автоматических моделях обычно стоит сильфон, который давит на подпружиненный механизм. В электронных всем управляет процессор.
Сильфон — это основная часть термоголовки (термоэлемента). Представляет собой небольшой герметичный цилиндр, в котором находится жидкость или газ. И жидкость, и газ, имеют одно общее свойство: их объем сильно зависит от температуры. При нагревании они значительно увеличивают свой объем, растягивая цилиндр-сильфон. Он давит на пружину, сильнее перекрывая поток теплоносителя. По мере остывания, объем газа/жидкости уменьшается, пружина приподнимается, увеличивается поток теплоносителя, снова происходит нагрев. Такой механизм, в зависимости от калибровки, позволяет поддерживать заданную температуру с точностью до 1 o C.
Как работает терморегулятор, посмотрите в видео.
Радиаторный термостат может быть:
- с ручной регулировкой температуры;
- с автоматической;
- со встроенным датчиком температуры;
- с выносным (проводным).
Также есть специальные модели для однотрубных и двухтрубных систем, корпуса из разных металлов. Подробнее о радиаторных термостатах читайте тут.
Использование трехходовых клапанов
Трехходовой клапан для регулировки температуры батарей используют редко. У него немного иная задача. Но в принципе, это возможно.
Поставив со стороны подачи трехходовой клапан тоже можно регулировать температуру теплоносителя
Трехходовой клапан устанавливается на месте соединения байпаса и подающей трубы, идущей к радиатору. Для стабилизации температуры теплоносителя он должен быть оснащен терморегулирующей головкой (типа описанных выше). Если температура возле головки трехходового клапана поднимается выше заданной, поток теплоносителя на радиатор перекрывается. Он весь устремляется через байпас. После остывания, клапан срабатывает в обратном направлении, и радиатор снова нагревается. Такой способ подключения реализуется для однотрубных систем, причем чаще с вертикальной разводкой.
Заключение
При монтаже трубопроводной арматуры для перекрытия потока теплоносителя лучше на выходе из батареи установить вспомогательный кран, чтоб система сама сливала теплоноситель. С таким механизмом чистка конвектора и фильтра будет проще.
Хозяину системы не придется регулярно вызывать специалистов для обслуживания батарей и не надо будет перекрывать отопление всему стояку.
Краны для регулировки монтируются с применением соединительной части трубопровода с разветвлением.
Соединение резьбой гарантирует, что система не будет протекать, а если надо, то можно достаточно легко заменить и обслужить аппарат, в котором поддерживается температура. Для более плотного соединения применяют лен или фум-ленту.
Настройка подачи тепла в обогревателях квартиры или дома помогает не только создать комфортный температурный режим в комнатах, чтоб жильцы себя хорошо чувствовали, но и экономит значительную часть средств на оплату коммунальных услуг.
Для настройки теплооборудования используют устройства с ручным управлением, механическим и автономным.
Важно правильно подобрать трубопроводную арматуру для перекрытия потока теплоносителя, а также качественно установить ее. С этим механизмом вы сможете легко регулировать температуру в комнате и все будет самостоятельно контролировать температурный режим
С этим механизмом вы сможете легко регулировать температуру в комнате и все будет самостоятельно контролировать температурный режим.
