Электрический теплый пол под плитку: характеристики и описание технологии укладки

Лучшие производители и модели теплых полов под плитку

Чтобы обезопасить себя при покупке теплых полов от проблем в будущем, лучше покупать продукцию проверенных производителей. Пусть немного дороже, придется заплатить за бренд, но с гарантией отличного качества. В рейтинге лучших производителей предприятия Германии, Бельгии, России, Швеции и других стран.

Valtec. Наиболее известная в странах СНГ марка теплых водяных полов. Головной офис и производство аппаратуры находится в России. Трубы производятся в Италии. От импортных аналогов продукция Valtec выгодно отличается ценой комплекта и длительной гарантией — 10 лет. Ответственность перед покупателями страхуется в «ВСК».

REHAU. Еще один производитель водяных теплых полов с безупречной репутацией — REHAU (Германия). Бренд фирмы знают даже далекие от строительства и ремонта люди, так как под этой маркой выпускаются десятки тысяч различных товаров.

Теплые полы, произведенные фирмой, по утверждению производителей могут бесперебойно работать 50-100 лет, благодаря трубам из сшитого полиэтилена (отлично переносят гидроудары и механическое воздействие, устойчивы к образованию налета).

HENCO. Продукция бельгийской фирмы HENCO соответствует всем стандартам DIN. Главная особенность теплых полов фирмы — необычные многослойные трубы. Внутри сваренные алюминиевые трубы с тонкими стенками, снаружи оболочка из полиэтилена PE-Xc.

На рынке России представлена вся линейка выпускаемой продукции. Однако в продаже можно встретить и подделку. Поэтому, во-первых, нужно спрашивать у продавца сертификат соответствия, во-вторых, помнить, что теплые полы производятся только в Бельгии.

THERMO. Шведская компания «Thermo Industri AB» выпускает лучшие в мире, по мнению экспертов и специалистов, теплые электрические полы. Одна из первых сформировала в России рынок этой продукции, придя в Россию и страны СНГ в 1991 году. Широкий ассортимент продукции обеспечивается несколькими производственными мощностями, расположенными на территории Швеции и России (торговая марка «Термо АБ»).

Особенность продукции в том, что ее можно монтировать не только внутри помещений, но и снаружи, например, ступенек крыльца.

ТЕПЛОЛЮКС. Производственные мощности фирмы Теплолюкс (одна из компаний группы «Специальные системы и технологии») расположены в Московской области. Выпускаемые электрические полы реализуются в основном в России, Беларуси и Казахстане. Есть торговые представительства производителя и в других странах бывшего Советского Союза, но там продажи идут не так активно.

Для производства применяются отечественные материалы, а вот станки и оборудование только лучших мировых производителей, таких как Spirka и Dunst (Германия), Nokia (Финляндия) и Rosendahl (Австрия).

Широкий ассортимент продукции позволяет подбирать теплые электрические полы для любого помещения, как по размерам, так и условиям эксплуатации. Например, для ванной или туалета идеально подойдут модели «Теплолюкс Mini», а в холодных помещениях, требующих более сильной системы подогрева, хорошо со своей работой справятся теплые полы «Теплолюкс Tropix».

Для всех своих моделей производитель установил срок службы в 50 лет при гарантии в 20 лет.

Национальный комфорт. Еще одна российская компания, образованная в 1991 году. Продукцию отличает высокое качество и множество инновационных решений — есть собственное конструкторское бюро, проводящее наукоемкие исследования.

Как правильно выбрать?

Выбрать лучший пол из представленных вариантов достаточно легко. Первый фактор, заслуживающий внимания, — электропотребление в расчёте на квадратный метр пола. При одинаковом примерно нагреве больший расход энергии на себя берёт греющий кабель. Его укладывают близко друг к другу выпирающими витками. Из-за этой особенности мощность немного повышается, а потребление электроэнергии возрастает.

Инфракрасные стержни и плёнки потребляют мало электроэнергии, быстро нагревают пол. Инфракрасная плёнка прогревается до температуры 18–20 градусов. Покрытие при этом прогревается за 15–20 минут. Кабель же или мат до такого состояния нагревает за несколько часов.

Выбор тёплого электрического пола под плитку зависит от основной поставленной задачи. Определяющий и решающий фактор — мощность. Её выбирают исходя из того, основное оборудование или дополнительное приобретается.

Важно соблюдать такие моменты, касающиеся укладки нагревательного мата под плитку. Если её толщина, например, составляет 7 мм или менее, то мощность должна составить до 130 Вт на квадратный метр

Керамогранит толщиной более 7 мм подлежит укладке на маты мощностью 150 Вт и более.

Устройство таких матов проводится в помещениях с влажным климатом:

  • в ванной комнате;
  • туалете;
  • на балконе или лоджии.

Мощные маты используют в помещениях, где плохо утеплены стены и потолок, постоянно колеблется температура окружающей среды.

Важно
Отопление — дополнительное или основное — с использованием матов проходит проверку на нормы теплоизоляции. Площадь обогрева в данном случае составит около 70% от всей площади помещения.

Работы по установке пола

Схема монтажа электрического теплого пола.

В первую очередь, приступая к производству теплого пола, нужно установить терморегулятор. Его монтируют на высоте от 50 до 90 см вне помещения, можно рядом с выключателем. В стене и в полу с помощью перфоратора штробят канавку. В верхней части канавки устанавливается подрозетник, в него выводится провод подводящий. В этот же проем укладывается термодатчик, укрытый в защитный гофр. Термодатчик соединяется с терморегулятором. На нижнюю часть гофра надевается заглушка. Штроба в полу заделывается раствором.

Укладка теплого пола может производиться не по всей поверхности помещения, а только там, где могут находиться обитатели дома. Если говорить о санузле, следует исключить из площади нагрева места, где установлены предметы сантехники, мебели и стационарных отопительных приборов. От размера обогреваемой поверхности зависит рисунок укладки кабеля, сечение и длина нагревательного элемента.

В готовых наборах для электрического пола в основном предлагаются рулоны монтажной ленты с заранее наклеенным кабелем. Это значительно упрощает работу укладчика, помогая соблюсти необходимые расстояния между линиями кабеля и исключить возможность его перегиба.

Начинать монтаж теплого пола надлежит от штробы

В случае работы с полотном, имеющим одножильный кабель, важно разложить рулон так, чтобы окончание полотна было также у штробы. Развернуть полотно можно, разрезав ножницами по металлу сетку основания, не повредив при этом самого нагревательного элемента

Провода провести к подрозетнику

Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник

Провода провести к подрозетнику. Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник.

Перед началом финишной заливки следует проверить смонтированный комплекс. Теплый пол непременно должен находиться в исправном, рабочем состоянии. Для проверки нужно включить цепь на несколько минут и убедиться в нормальной работе системы. Можно при помощи тестера измерить сопротивление кабеля. Это тоже покажет работоспособность смонтированной системы теплого пола. Необходимые параметры указаны в инструкции к набору.

После проверки всех показателей, убедившись в правильном подключении системы, можно приступать к окончательной стяжке электрического теплого пола. Здесь возможны 2 варианта. Можно предварительно залить поверхность цементным раствором и произвести укладку кафеля по мере застывания и полного высыхания цементного раствора. Но существует более короткий путь: плитка может быть выложена и сразу, по окончании монтажа нагревающего пола.

Стяжку пола нужно производить с тщательностью, избегая образования пустот. Незаполненные участки стяжки могут вызвать преждевременное повреждение нагревающего элемента, что приведет к поломке всей электрической отопительной системы. После заливки следует дать просохнуть слою цемента в течение 6 дней. Исключительно после того, как стяжка окончательно высохнет, можно начать выкладывать плитку, устанавливать плинтуса, производить затирку межплиточных пространств. В качестве декоративного материала можно использовать не только кафель, но и по материальной возможности более дорогие материалы: керамогранит, плитку из натурального камня. При наличии необходимых навыков можно произвести укладку плитки также и своими руками. В противном случае рекомендуется обратиться к мастерам-плиточникам. Качественно выложенное плиточное покрытие придаст помещению изысканную красоту и законченный вид.

Не раньше чем через 35 дней после окончательной отделки можно начинать пользование электрическим теплым полом. Проблема не в возможности сырой заливки спровоцировать короткое замыкание во всей сети. Просто некоторые материалы, подвергаясь действию тепла, имеют способность расширяться или сужаться. И тот, и другой случай может дать деформацию стяжки, что приведет к неровностям на поверхности либо к образованию небольших пустот.

Разрезание плитки плиткорезом.

Инструменты и материалы:

  • одножильный или двужильный кабель;
  • сетка для основы;
  • терморегулятор;
  • датчик температуры;
  • гофра под датчик;
  • демпферная лента;
  • цемент;
  • строительный песок;
  • перфоратор;
  • ножницы по металлу;
  • пенофол;
  • монтажный скотч;
  • армирующая сетка;
  • антисептическая грунтовка;
  • валик;
  • кафельная плитка;
  • плиточный клей;
  • шпатель с зубцами;
  • плинтус;
  • затирка для плитки.

Процесс монтажа теплого пола под плиточное покрытие не сложен. Он требует изучения инструкции по установке, аккуратности в работе и наличия необходимых навыков.

Какие системы теплого пола существуют

Теплый пол под плитку различается по техническим характеристикам, видам используемых материалов и принципу работы. Специалисты выделяют три разновидности систем подогрева:

  • инфракрасную;
  • кабельную;
  • водяную.

Выбирать подогрев под керамическую плитку стоит исходя из параметров помещения и окружающего микроклимата.

Инфракрасный пленочный теплый пол

Комплект теплого пола славится универсальностью и представляет собой ряд плоских пластин, запаянных в полиэтиленовую пленку. В зависимости от нагревательного элемента различают два вида:

  • углеродный;
  • биметаллический.

Для укладки под кафельную плитку могут использоваться только углеродные изделия, что объясняется их устойчивостью к коррозийным процессам. При нарушении целостности систем с инфракрасным принципом происходит отключение конкретного участка, а не всего теплого пола.

Особенности:

  • бесшумная работа, незначительные теплопотери;
  • энергосберегающий вид обогрева;
  • питание от сети, регулировка терморегулятором;
  • укладка происходит на подложку с теплоотражающим эффектом;
  • перед укладкой плитки на ИК теплый пол монтируется стекловолоконная сетка, имеющая ячейки от 30 мм;
  • возможность укладки в деревянном доме.

Кабельные системы

Кабельный теплый пол под плитку может служить основным или дополнительным источником тепла в помещении. В этой группе также присутствуют различные типы, различающиеся по виду кабеля:

  • одножильный;
  • двухжильный;
  • сверхтонкий, получивший название термоматы.

Главным достоинством кабельного пола является возможность управления им с помощью регулятора. Он позволяет программировать часы включения и выключения, температуру и время нагрева. На рынке также можно отыскать саморегулирующийся теплый пол, реагирующий на смену температуры. Мощность системы напрямую зависит от типа кабеля, и схемы его укладки.

При укладке такого теплого пола высота комнаты будет уменьшена на 5-6 см – при использовании кабеля и стяжки или же на 1,5 см – при монтаже матов. Маты не нуждаются в стяжке и могут укладываться под клей для плитки.

Водяной теплый пол

Водяной теплый пол может полноценно заменить классическое отопление, но прокладывается только в частном доме. В квартирах укладка такой системы запрещается на законодательном уровне. Такой пол одним из первых использовался по назначению несмотря на то, что для его монтажа необходимы специальные системы и технологии.

Этот вид прост в эксплуатации, но его установка занимает много времени и усилий. Основным преимуществом является отсутствие затрат на передачу теплоносителя по трубам. Помимо этого, он не требует дополнительного обслуживания – при правильной прокладке труб конструкция способна прослужить 30-40 лет.

К числу недостатков относится высокая стоимость, связанная с покупкой металлопластиковых труб и оплатой услуг опытного мастера, гарантирующего работоспособность и длительный срок службы. Укладка происходит под стяжку, поэтому не нужно предварительно выравнивать основание. Прежде чем залить раствор на конструкцию, происходит ее проверка на целостность.

Выждав время до полного высыхания раствора, на бетонный пол может укладываться кафель. После включения отопления, вода в трубах будет постепенно прогревать поверхность плитки и поддерживать ее в одном температурном диапазоне.

Почему под плитку не рекомендуется теплый пол с водяным обогревом

Есть несколько физических и технологических причин, с учетом которых строители не советуют под плитку монтировать такой тип теплых полов.

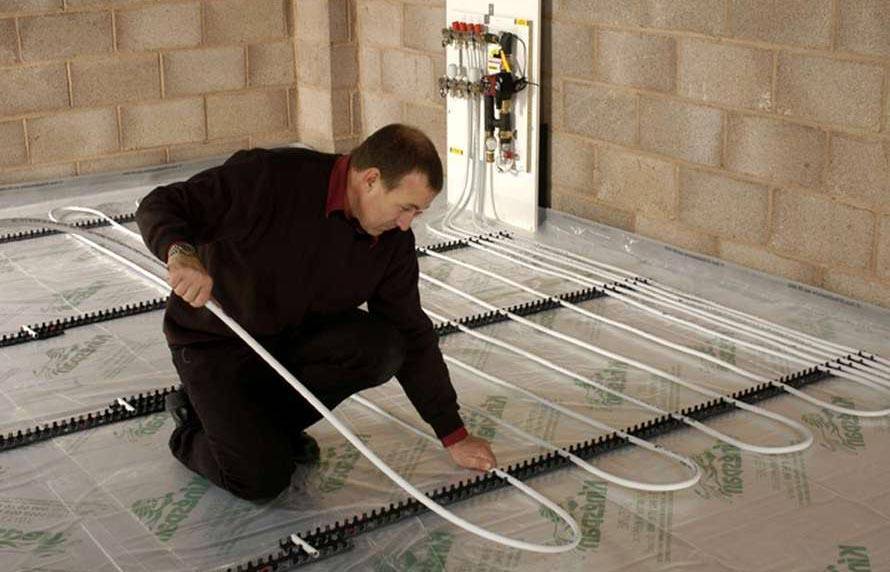

Укладка труб водяного теплого пола

Технологические причины

Первая. Диаметр шлангов или трубопроводов не менее одного сантиметра. Если к этому параметру прибавить минимальную толщину теплоизоляции, основания, толщину клея для плитки и толщину самой плитки, то пол поднимается над плитой перекрытия минимум на 10 см. Это очень много для жилых помещений, кроме того, в некоторых случаях уровень пола в ванных комнатах становится выше, чем уровень пола в смежных. Как следствие, после возникновения аварийных прорывов воды затопляется не только ванная, но и вся квартира вне зависимости от надежности ее гидроизоляции.

Устройство теплого пола

Вторая. Для управления параметрами функционирования, подачей воды и регулировкой температуры требуется дорогостоящее и сложное специальное оборудование. Вдобавок значительно увеличивается количество соединений трубопроводов, в результате чего еще более возрастают риски протечек.

Коллекторный узел и элементы управления теплым полом

Третья. Такая система обогрева пола может функционировать только в отопительный сезон, она полностью завязана с общей системой, для подключения в многоквартирных домах требуются многочисленные разрешения. А установка отдельного отопительного котла для пола экономически нецелесообразна.

Теплый пол, подключенный к радиатору, функционирует только в отопительный сезон

Физические причины

Все материалы имеют свойство при изменении температуры менять линейные размеры. Керамическая плитка фиксируется к основанию специальным клеем.

Нанесение клея на кафель

Он имеет отличные показатели, но не может составлять с основанием единое целое. При расширении основания прочность соединения немного ослабевает, при многократных перепадах температуры плитка может полностью отслаиваться. Отрывание не произойдет через несколько лет эксплуатации, но водяной подогрев используется десятилетиями, за это время микротрещины достигают критических размеров.

Отклеившееся кафельное покрытие придется менять

Негативное явление усиливается за счет того, что шланги нельзя изгибать под малыми радиусами, минимальное расстояние между линиями составляет 15 см. В результате основание прогревается неравномерно, особенно в период включения. А это еще больше увеличивает риски отрыва плитки.

Плитка поверх труб прогревается неравномерно

В связи с такими особенностями водяного подогрева в настоящее время его используют очень редко, предпочтение заслуженно отдается электрическому способу. В качестве примера теплого пола под керамическую плитку мы рассмотрим вариант с карбоновыми матами.

Чем хорош электрический теплый пол

Теплые полы могут использоваться в качестве основной системы отопления помещения, или как дополнительный источник обогрева.

Равномерный прогрев поверхности создаёт особый комфорт, оптимальное распределение температуры в комнате, создает вертикальные восходящие конвекционные потоки, что устраняет возможность появления сквозняков.

Плиточное покрытие, кроме того, играет роль мощного аккумулятора тепла, что дает неплохой эффект экономии на коммунальных платежах.

Применяют водяные системы теплых полов и различные модификации электрических. По сравнению с водяными контурами, электрический обогрев имеет целый ряд преимуществ:

  • В многоэтажных домах оборудовать водяной теплый пол зачастую просто невозможно.
  • Электрическая система намного безопасней – во всяком случае, риска залить соседей нет.
  • Она не требует согласования с поставщиками тепловой энергии.
  • При монтаже водяной системы обязательно укладывается толстый слой стяжки, а это и лишняя нагрузка на перекрытия, и «съедание» высоты помещения. При электрической системе слой заливки значительно меньше.
  • Электрическая система намного легче в монтаже.
  • В процессе эксплуатации электрический теплый пол значительно проще и чувствительнее поддается регулировке для установки наиболее приемлемых температурных значений, с точностью буквально до градуса.
  • Грамотно спланированная и смонтированная система безаварийно прослужит не один десяток лет.

Монтаж водных систем

Принцип обустройства такой же, что и в случае с электрическим аналогом. Однако есть некоторые отличия. Так, подбирают коммуникации диаметром 2 см.

Возле несущих стен и оконных проемов трубы прокладывают плотнее (ширина этой полосы — 1 м).

Для работы системы предусматривают коллектор. Это сложная конструкция, состоящая из необходимых для корректной работы узлов: терморегулятора, термостата, насоса, стабилизатора давления.

Технология монтажа водяных отопительных систем

Последовательность действий:

  1. Выравнивается пол. Перед заливкой стяжки укладывается демпферная лента по периметру помещения.
  2. Теплоизоляция. Используется пенопласт (толщина 5 см).
  3. Гидроизоляция. В комбинации с пенопластом рекомендуется применять полиэтиленовую пленку.
  4. На стене устанавливается коллектор.
  5. На полу крепятся специальные элементы для фиксации коммуникаций и выполняется монтаж труб и фитингов.
  6. Производится подключение к коллектору.
  7. Выполняется тестовый запуск системы.
  8. Монтаж армирующей сетки поверх труб.
  9. Заливка стяжки.
  10. Когда раствор высохнет, начинают укладку плитки.

Чтобы система нагрева функционировала без нарушений, по технологии стяжку заливают по направлению от стен к центру. Работу можно продолжать, если влажность основания не превышает 4%.

Саморегулирующийся кабель

Главная особенность такой системы заключается в возможности самостоятельного регулирования мощности нагрева в зависимости от внешней температуры. Это свойство сохраняется даже на небольших участках, что позволяет не бояться перегрева в местах пересечения.

Этот эффект достигается благодаря использованию саморегулирующейся матрицы. В зависимости от внешней температуры изменяется сопротивление электрического тока. Мощность кабеля реагирует на погодные условия и подстраивается для максимальной эффективности.

Важное свойство – возможность использовать кабель желаемой длины. Можно нарезать его необходимыми кусками и подключить в домашних условиях

Для этого не нужны специальные инструменты, но предпочтительно иметь соответствующие навыки или ознакомиться с правилами подключения саморегулирующихся полупроводниковых кабелей.

Преимущества:

  • простая установка;
  • нет перегрева в точках пересечения кабеля;
  • температура регулируется без использования термостата и внешнего регулирования.

Недостатки:

стоимость материалов значительно выше резистивного кабеля.

Обратите внимание! Саморегулирующийся кабель используют для внешнего обогрева труб, водосточной системы, участков с различной температурой. Там, где могут изменяться погодные условия и постоянная поддержка тепла

Но система хорошо показывает себя и в домашнем отоплении – в ванной, жилых комнатах, на кухне.

Особенности различных систем подогрева

Из нескольких вариантов потребителям надо выбрать наиболее удачный именно для своего случая, а для этого рекомендуется ознакомиться с профессиональными советами мастеров. Информация носит максимально объективный характер и не имеет ничего общего с рекламными буклетами производителей.

При выборе системы обогрева пола нужно учитывать множество факторов

Электрический теплый пол под плитку

В настоящее время самый распространенный вариант, универсального применения, пригоден для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов имеет три разновидности.

  1. Кабельный. Традиционная универсальная система, может использоваться для подогрева жилых и технических помещений. Большой запас по мощности позволяет применять систему в качестве дополнительного или основного отопления. Кабель бывает одножильным и двухжильным, второй вариант повышает безопасность использования системы и монтируется только в домах, имеющих заземление. К сожалению, старые отечественные постройки не предусматривают заземление, его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели относительно большого диаметра и выдерживают значительные усилия на разрыв – еще одно несомненное преимущество этой системы.

  2. Термоматы. Преимущество – быстрота монтажа. Маты имеют уже зафиксированные на основании тонкие кабели, их требуется лишь разложить на поверхности подогреваемого пола с учетом ранее нарисованной схемы. С инженерной точки зрения никаких принципиальных различий с кабельными не имеют.

  3. Инфракрасный. Самые дорогие и наиболее современные инновационные системы, тепло выделяют карбоновые токопроводящие жилы. Под плитку рекомендуется использовать лишь варианты систем с параллельным подключением. Дело в том, что ремонтировать системы обогрева под плиткой очень сложно, приходится демонтировать не только верхнее покрытие, но и цементно-песчаное основание. Это долго, большинство материалов приходит в полную непригодность и подлежит замене. Система с параллельным подключением не перегорает полностью, если с проводником возникают проблемы, то перестает функционировать лишь небольшой участок. Такие отклонения не критичны и почти никак не влияют на комфортность микроклимата в помещении.

В связи с этим монтаж инфракрасного обогрева имеет свои особенности.

Монтаж инфракрасного пола под плитку

Водяной подогрев под плитку

Этот вариант считается оптимальным для подогрева пола в ванных комнатах. Если технические расчеты выполнены правильно, а монтаж делался с соблюдением существующих технологий и требований нормативных документов, то системы могут эксплуатироваться десятки лет.

Водяной теплый пол чаще всего монтируется под плитку

Но есть и недостатки – последствие аварийных ситуаций очень печальные. Небольшие протечки сложно сразу заметить, за длительное время отсыревшие строительные конструкции теряют свои первоначальные свойства, не могут выдерживать плановые нагрузки и подлежат замене. В некоторых случаях протечки повреждают отделку стен, что еще более усложняет ремонт.

Это удобно и выгодно

Обустройство его обеспечивает равномерное распределение тепла в помещении. Распространяясь снизу, оно создает дополнительный комфорт. Кроме этого нахождение теплой зоны внизу у ног и более прохладный воздух вверху у головы является полезным с медицинской точки зрения.

В то время как использование батарей отопления и конвертеров усиливает перемещение воздуха в доме, теплые полы, наоборот, способствуют уменьшению количества сквозняков, при этом меньше поднимается пыли, что также благотворно сказывается на здоровье жильцов.

Керамическая плитка обладает хорошей теплопроводностью, устойчива к перепадам температуры, способна выдерживать значительные механические нагрузки и поэтому будет отлично сочетаться с теплым полом. Кроме длительного срока эксплуатации такое напольное покрытие обладает и другими замечательными качествами.

Пошаговая инструкция укладки теплого пола с электроподогревом

Перед укладкой тёплого пола в ванной под плитку его нужно тщательно подготовить. Основным недостатком пола с подогревом является тот факт, что для монтажа отопительной системы придётся разбирать его полностью и заново оформлять отделочными материалами. Монтаж пола с электроподогревом проводится при помощи специальных крепёжных лент для монтажа или с помощью стяжек.

Для лучшего эффекта под систему электроподогрева постелите дополнительный слой утеплителя. Может потребоваться крепление специальным скотчем или за ушки на полосе.

Подготовка

Первый этап – подготовительный, необходим для повышения эффективности работы. Для начала стоит заделать все трещины и царапины, имеющиеся на поверхности, чтобы обеспечить равномерную укладку материалов. Основная задача подогрева – обеспечивать тепло ванной, а не отделочным материалам. Этот пункт также нужно учитывать при выполнении подготовительных работ.

Необходимо правильно подготовить стяжку, которая состоит из самых разных материалов. Материалы укладываются в следующем порядке:

  • Гидроизоляция (полиэтиленовая плёнка).
  • Пенопласт толщиной от 30 мм.
  • Теплоотражающий экран для лучшей проводимости.
  • Металлическая сетка.
  • Новая стяжка толщиной от 50 мм.

Укладка кабеля

Следующий этап – уложить кабель, который и будет обеспечивать прогрев помещения. Для начала нужно установить место посадки терморегулятора и прокладки штроба для электрического кабеля. По виду эта конструкция напоминает обычную пластиковую коробочку от выключателя или розетки. Выбранное место нужно просверлить с помощью специальной коробки.

Система электрического подогрева пола подключается к центральному электрощитку, а не к распределительной коробке, что тоже нужно учитывать при укладке кабеля. Для системы подогрева следует подготовить отдельный выключатель. После установки штроб останется только с помощью алебастра подсоединить пластиковый подрозетник и провести к нему кабели подачи питания.

Правила установки нагревательного кабеля:

Для начала правильно разрежьте нагревательный мат: разрез делается по сетке в развёрнутом состоянии, после чего мат разверните в любом направлении. Разрез выполняется змейкой, чтобы не задеть ни один из кабелей. Конец сетки крепится у основания пола при помощи клея для кафельной плитки. Нужно дать ему время просохнуть. В это время нужно прикрепить при помощи алебастра холодные кабели

Очень важно, чтобы провода не пересекались между собой и соединялись концами в термодатчике, для установки которого требуется отдельная штроба

Заливка

Заливка толщиной 3-5 мм проводится при помощи бетонно-песчаной смеси

Важно распределить её равномерно, пока она не успела высохнуть и не создала искусственную неровность пола. подключать систему электроподогрева к электросети можно только после того, как стяжка высохнет полностью. Обеспечить быстрое высыхание стяжки можно дополнительным проветриванием или строительным феном

Обеспечить быстрое высыхание стяжки можно дополнительным проветриванием или строительным феном.

Финальная обработка

Заключительный этап работ – установка терморегулятора. На конструкции должны быть изображены правила установки, что и куда следует подключить. Самое главное – тщательно следить за каждым проводом, чтобы не подключить его в неверное место и не вызвать замыкание. Концы проводов пропаяйте по завершении работ.

Рекомендуем также посмотреть — Как выполняется монтаж инфракрасного теплого пола под плитку?

Какой теплый пол лучше под плитку?

Здесь все зависит от того, какое именно помещение планируется обогреть и насколько капитальным будет ремонт.

Так, кабельные системы требуется монтировать в стяжку – следовательно, придется как минимум вскрывать весь пол, предварительно выравнивать его начерно и заливать стяжку с уложенным кабелем.

Если планируется заменить только напольное покрытие без переделки базовой поверхности (устройства новой стяжки), лучше применить пленочные системы или термоматы. При этом стоит отметить: пленочные теплые полы более безопасны во влажных помещениях, поскольку в них реже возникает КЗ даже при контакте с водой.

Разумеется, учитывается вопрос бюджета – чем более прогрессивна и эффективна система обогрева, тем дороже выйдет ее покупка. Зато эффективность обогрева в процессе эксплуатации существенно сократит расходы на снабжение энергией. Также стоит учитывать сроки монтажа, удобство ремонта и ряд других параметров, сведенных в таблицу ниже.

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

  • Выкладывание на подготовленное базовое основание фольгированного утеплителя;
  • Укладка арматурной сетки для фиксации водопроводных труб;
  • Монтаж системы из металлопластиковых труб;
  • Заливка песчано-цементной стяжки;
  • Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

  • Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
  • Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м.0.050.10.150.20.250.30.35
ТрубаPex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытиеПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Стяжка

Одним из этапов решения вопроса, как класть теплый пол под плитку, является заливка стяжки. Для приготовления бетонного раствора потребуются материалы, взятые в следующем соотношении:

  • Песок – 4 части.
  • Цемент – 1 часть.
  • Щебень – 5 часть.
  • Вода – 0,6 части.

Помимо этого требуется добавление специального пластификатора, который сделает раствор более эластичным. Добавка берется в количестве 1% от массы цемента.

Общая толщина стяжки должна быть не меньше 3 см и не больше 5 см. Залитый раствор оставляют до полного высыхания, для чего чаще всего требуется около месяца. Не допускается преждевременное включение системы.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
