Какой уклон канализационной трубы считается оптимальным в различных ситуациях

Что такое угол наклона трубопровода?

Монтаж труб канализации не должен выполняться по горизонту, а находится к нему под небольшим углом, значение которого определяют специальные нормативы. Для обозначения уклона трубы используется не привычная система градусов, здесь коэффициент определяется в сантиметрах на метр. Такая размерность позволяет избежать больших погрешностей при монтаже магистрали к септику. Длина такой ветки может составлять 10-12 метров и выдержать заданный угол очень сложно. Предложенное обозначение показывает – насколько один конец трубы длиной в 1 метр должен быть выше другого.

Соотношение диаметров труб и рекомендуемого уклона

Кроме рекомендованного уклона канализации на 1 метр, норматив определяет максимальный и минимальный показатель.

Максимальный уклон

Верхняя граница допустимого значения не должна превышать 0,15, это означает наклон погонного метра трубы на 15 см. Больший коэффициент может использоваться на коротких участках, примыкающих к сантехническим приборам. Необходимо учитывать скорость потока, она не может быть больше 1,4 м/с, иначе твердые фракции осядут на стенках магистрали. Сточные воды состоят из многочисленных взвесей и частиц с различной вязкостью и текучестью. При уклоне, превышающем 15 см, они расслаиваются — жидкость уходит в септик, а оставшиеся фракции заиливают трубу.

Минимальный уклон

Минимальный показатель определен для каждого сечения трубы:

• 50 мм – 0,025;
• 100 мм – 0,012;
• 150 мм – 0,007;
• 200 мм – 0,005.

При несоблюдении этих показателей трубопровод быстро забьется. На отдельных участках, протяженностью не более 1 метра, допускается коэффициент 0,01.

В заключении

Подводя итог всему вышесказанному, необходимо выделить ряд основных правил, которых необходимо придерживаться при монтаже канализации для ее высокой эффективности и продления полезного срока использования. СНиП 2.04.01-85 и искушенные мастера санитарно-технической отрасли настоятельно рекомендует соблюдение следующих нормативов:

• Нельзя укладывать канализационные трубы под уклоном при горизонтальном монтаже – для этого задействуются фитинги с требуемым углом отвода. Вертикальное расположение не запрещает наклон при установке.
• Отклонение от прописанных норм допускается только в случае небольшой длины трубы (до 2м) при значительном диаметре. Здесь возможен вариант с увеличением угла наклона.
• Определившись в проекте коммуникации с углом наклона, обратного хода действию уже не будет: если потребуется переустановка сети или внесение изменений в разводку, нужно будет полностью демонтировать канализацию и устанавливать заново с новыми показателями уклона.
• Установка внешнего участка дренажной сети в частном доме обязательно должна учитывать степень промерзания грунта.
• Предельно допустимым показателем для внутренних и внешних канализационных участков является уклон трубопровода от начала до конца не более 15см.
• Правильность уклона труб необходимо проверять несколькими способами: самостоятельным расчетом при помощи формул, консультацией специалиста; использованием проверенных онлайн-калькуляторов угла наклона, представленных на значительном числе интернет-ресурсов.

Читайте так же:

Прокладка трубопроводов

Под правильным монтажом внутренней сети канализации подразумевают прокладку труб под определенным уклоном. Он составляет от 20 до 25 миллиметров на погонный метр, что обеспечивает прохождение стоков без препятствий по трубопроводу, тем самым предотвращая появление засоров в трубах без нарушения их способности самоочищаться. Максимально допустимый уклон канализации можно делать только на коротких участках магистрали.

• поливинилхлоридные или полипропиленовые трубы диаметром 50 – 100 миллиметров;
• хомуты;
• паяльник;
• резиновые уплотнители в раструбах;
• клей.

Сделать выбор между поливинилхлоридными или полипропиленовыми трубами непросто, поэтому предпочитают изделия, имеющиеся под рукой. Для прокладки полипропиленовых изделий требуется паяльник. Поливинилхлоридные трубы соединяют при помощи клея или резиновых уплотнителей. В целом,

обычно не вызывает сложностей.

Для крепления труб между собой и к стенам задействуют хомуты. С их же помощью закрепляют стояк и трубу, установленную в месте вывода стоков из постройки.

Эта величина требуется для выяснения скорости сточной воды и определения оптимального превышения, когда канализационная система будет исправно работать. Минимальная наполняемость, опираясь на положения СНиП составляет 0,3. Максимальная наполняемость составляет 1. Узнав расчётную наполняемость, следует (использовав формулу для проверки) сравнить получившееся значение с коэффициентом средней наполняемости труб из определённого материала.

• Коэффициент наполняемости труб, содержащих в своём составе стекло и пластик, составляет 0,5.
• Коэффициент наполняемости труб, содержащих в своём составе чугун, цемент и керамику, составляет 0,6.

Для того чтобы сравнить получившуюся величину с оптимальной:

1. Извлечь квадратный корень из получившейся величины.
2. Получившееся значение умножить на 0,7 (минимальная скорость стоков).
3. Результат сравниваем с оптимальной наполняемостью канализационной системы (смотрим на материал из которого изготовлена труба)
4. Получившийся результат должен быть либо равен оптимальной наполняемости, либо быть больше.

Степень наполненияи канализационной трубы

Общие сведения

Основная задача при обустройстве канализационной системы заключается в конфигурации трубопровода таким образом, чтобы стоки, включая жидкость и твердые фракции проходили, не задерживаясь и не создавая заторы и пробки. Нужно соблюдать наклон труб, по которым под действием сил гравитации сточные воды без промедления будут стекать в коллектор и далее к очистным сооружениям.

За установленными нормами стоит не строгий расчет, а результат испытаний и наблюдений. Характер стоков и их консистенция не постоянная, а канализация при этом должна работать без сбоев. Необходимо исключить или свести к минимуму оседание твердых включений и ила на стенках канала, сделать так, чтобы канализация работала бесшумно, не допуская обратного тока и попадания неприятных запахов обратно в помещение.

Установлено, что при скорости движения стоков 0,7 м/с вода стекает равномерно и твердые включения проще следуют за током жидкости, не задерживаясь на одном месте. Это при условии, что диаметр подобран так, чтобы при нормальном количестве стоков для данного подключения они заполняются примерно на 50-60%, но не менее, чем на треть.

Основной формулой, полученной эмпирическим путем, на основании наблюдений является:

где V – скорость течения стоков, Н – высота уровня стоков в трубе, d – диаметр трубы, K – коэффициент наклона, значение которого справочная величина, установленная в зависимости от материала труб.

К = 0,5 для пластика и стекла.

К = 0,6 для других материалов (сталь, чугун, асбестоцемент).

Зависит коэффициент от шероховатости внутренней поверхности и сопротивления, создаваемого потоку жидкости.

Если наклон будет слишком большим, вода быстро стечет, а твердые включения осядут на поверхности трубы, создавая затор. При большом наклоне течение воды будет бурным с завихрениями шумом и повышенным разряжением воздуха в верхней части трубы, что приведет к поломке запорных клапанов срыву сифонов или, как минимум, втягиванию гидрозатвора и поступлению газов из канализации в помещение. На поворотах будет образовываться нарост.

Если наклон слишком мелкий или отсутствует, то тяжелые фракции успеют осесть на поверхности и спровоцировать в итоге засор. Так как вода не может быстро преодолеть весь маршрут до точки сброса, то при поступлении следующей порции будет переполнение.

Получается два условия для труб, чтобы обеспечить нормальное функционирование канализации:

• Диаметр подбирается исходя из среднего объема стоков.
• Наклон определяется так, чтобы обеспечить оптимальную скорость течения 0,7 м/с.

Допустимые отклонения отличаются для наружных и внутренних сетей, так как приоритеты при этом различаются. В первом случае, если говорить по-простому, канализации не должно быть слышно, и без появления неприятных запахов. Для наружной в приоритете бесперебойная работа, не требующая постоянного контроля и прочистки.

Оптимальный уровень заполнения трубы

Стеклянные или пластиковые трубы имеют очень гладкую внутреннюю поверхность с низким коэффициентом трения, поэтому для таких труб среднее значение K=0,5. Чугунные, керамические и асбестовые трубы имеют повышенную шероховатость, поэтому для преодоления сопротивления масса стоков должна быть больше, K=0,6. Указанные разные значения K для разных типов труб позволяют поддерживать в канализационной сети оптимальную скорость движения стоков V=0,7 м/с.

коэффициенты шероховатости труб

Незанятый стоками свободный объем в трубе выполняет несколько важных задач: возможность выхода скопившихся газов, упрощается движение крупных фрагментов твердого мусора. Логично предположить, что с увеличением диаметра канализационной трубы будет увеличиваться ее уровень заполненности K.

В таблице указаны уровни заполнения труб различного сечения:

D (диаметр трубы), мм	Уровень заполнения трубы
150-250	0,6
300-400	0,7
450-900	0,75
900 и больше	0,8

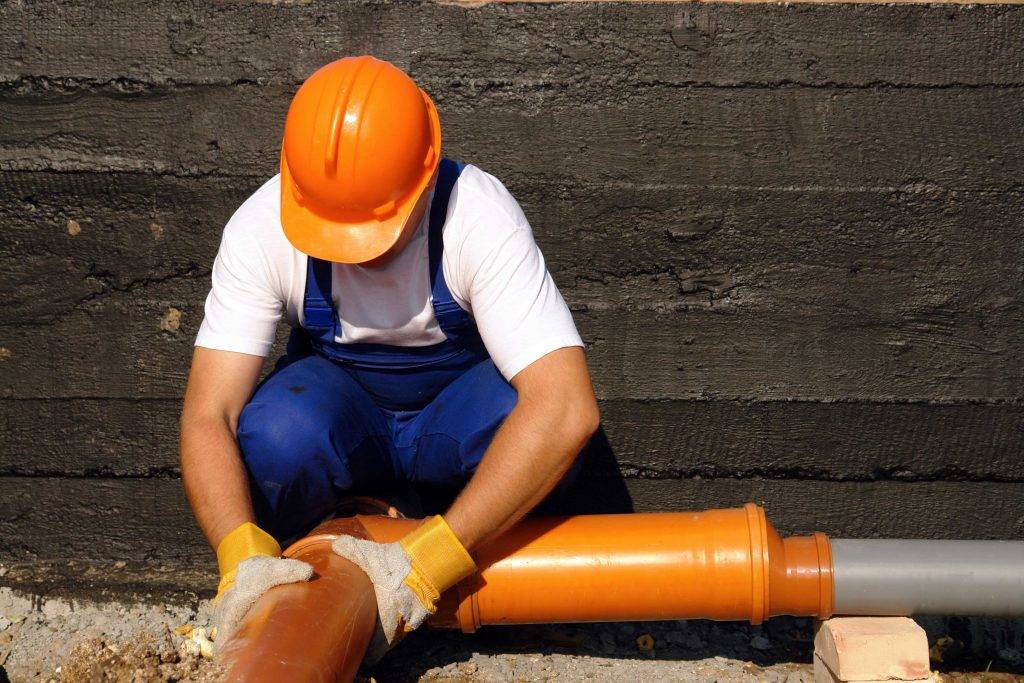

монтаж канализационной трубы с уклоном

В идеале максимальный расход воды, то есть пропускная способность трубы, будет при уровне заполненности 0,95. Но в реальности цифра снижена до 0,8. Из-за неравномерного заполнения канализации стоками в одно и то же время некоторые части труб могут быть полны, другие — пусты. В таких условиях заполнение почти на 100% может привести к нерасчетному переполнению и подтоплению трубопроводов. Другими словами, залповый сброс не уйдет в слив, а быстро заполнит трубы, может сорвать гидрозатворы и стоки попадут в жилые помещения.

Калькулятор уклонов

Теория

Для того чтоб посчитать уклон для вас, для начала, нужно знать расстояние

(L) ипревышение (h). Дальше следуйте формулам:

Пример

Для примера рассчитаем уклон дороги в процентах: на дистанции в L = м дорога поднимается на h = 30 м:

Уклон дороги = 30/ ⋅ = 6%

Чтобы вычислить превышение

(h), нужно знатьрасстояние (L) иуклон (в процентах, в промилле либо в градусах).

h = L ⋅ tg(α) , где α — уклон в градусах

Пример

Для примера найдём превышение h, ежели расстояние L= 5м, а угол наклона α=45°:

h = 5 ⋅ tg(45) = 5 ⋅ 1 = 5 м

Для того чтоб посчитать расстояние

(L) нужно знатьпревышение (h) иуклон (в процентах, в промилле либо в градусах).

Пример

Для примера посчитаем расстояние (L), которое будет нужно стальной дороге, чтоб подняться на (h =) 6 м при угле подъёма 30‰:

1. ↑Н. Н. Васильев, О. Н. Исаакян, Н. О. Рогинский, Я. Б. Смолянский, В. А. Сокович, Т. С. Хачатуров. Технический жд словарь.&#;— Москва: Государственное транспортное жд издательство, &#;— &#;с.
2. ↑Александр Михайлович Прохоров. Большой энциклопедический словарь.&#;— Научное изд-во «Большая Русская энциклопедия», &#;— &#;с.
3. ↑Алексей Владимирович Скворцов, Павел Иванович Поспелов, Андрей Александрович Котов. Геоинформатика в дорожной отрасли.&#;— Алексей Владимирович Скворцов, &#;— С.&#;&#;— &#;с.
4. ↑С. К. Боголюбов. Черчение.&#;— Рипол Классик.&#;— С.&#;&#;— &#;с.&#;— ISBN
5. ↑Р. Мубаракшин. Знаете ли вы дорожные знаки? Все про дорожные знаки и разметку. Редакция года.&#;— Litres, &#;— С.&#;9.&#;— 99&#;с.&#;— ISBN

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Основные параметры

Когда делается укладка канализационных труб своими руками в частном доме очень важно создать правильный их уклон, соблюдая все правила, производя их монтаж. Слишком маленький уклон приведет к слабому потоку внутри линии, что позволит откладываться тяжелым составляющим и в дальнейшем потребуется ремонт всех сетей. Правила правильной прокладки канализационного трубопровода заключаются в обеспечении достаточной скорости движения стоков

Этот показатель один из основных, и по нему определяется, как эффективно работает вся канализация

Правила правильной прокладки канализационного трубопровода заключаются в обеспечении достаточной скорости движения стоков. Этот показатель один из основных, и по нему определяется, как эффективно работает вся канализация.

Размер уклона трубы в зависимости от ее диаметра

Утверждение, что чем больше наклон трубы,  тем быстрее движется поток, и тем лучше работа всей системы, является ошибочным. При большом наклоне, действительно, вода будет уходить очень быстро, но в этом и заключается ошибка – при скоростном прохождении воды в линии значительно снижается самоочищение системы.

Кроме того, такой подход, приводит к шумной работе сточной системы, а за счет высокой скорости движения, в ней будет происходить усиленный износ внутренней поверхности.

Это приведет к преждевременной замене отдельных участков или придется сделать ремонт всей канализации.

Так как скорость движения стоков задается уклоном труб канализации, то существует еще один параметр, который выражается разницей по высоте в начале трубопровода (наивысшей точке) и его конце (нижней точке всей системы).

Наклон на 1 погонный метр канализационных труб в сантиметрах по высоте и есть тот параметр, который необходимо соблюдать при прокладке канализации. Придерживаться норм по этому значению придется, так как иначе потребуется демонтаж всей системы, а иногда и ремонт или переделка водопровода.

Нормативы

При укладке канализационных труб в частном доме необходимо соблюдать правила описанные в СНиП 2.04.01-85.

Оптимальные углы наклона канализационных труб согласно нормативам

С учетом диаметра трубопровода, прокладка канализации выполняется с определенным уклоном на каждый погонный метр.

Например:

• если используются линии диаметром 40-50 мм, уклон должен быть равен 3 см на погонный метр;
• для труб, диаметр которых равен 85-110 мм, оптимальным является 2-х сантиметровый уклон на погонный метр.

В некоторых случаях, параметры уклона выражаются в дробном числе, а не в сантиметрах на погонный метр. Для выше приведенного примера (3/100 и 2/100), информация по уклону при правильной прокладке канализационных труб в частном доме будет выглядеть так:

• для линий сечением 40-50 мм – уклон 0,03;
• для линий сечением 85-110 мм – уклон 0,02.

Как измерить уклон поверхности

Угол уклона — показатель наклона какой либо поверхности (дороги, крыши, пандуса, лестничного марша и пр.) относительно уровня горизонта.

Угловые размеры указывают на чертежах в градусах, минутах и секундах с обозначением единицы измерения (ГОСТ 2.307-2011 «Единая система конструкторской документации (ЕСКД). Нанесение размеров и предельных отклонений«).

В соответствии с ГОСТ Р 21.1101-2013 «Система проектной документации для строительства (СПДС). Основные требования к проектной и рабочей документации», на планах направление уклона плоскостей указывают стрелкой, над которой при необходимости проставляют числовое значение уклона в процентах или в виде отношения единицы высоты плоскости к соответствующей горизонтальной проекции. Допускается числовое значение уклона указывать в промилле или в виде десятичной дроби с точностью до третьего знака.

На разрезах, сечениях и схемах перед размерным числом, определяющим числовое значение уклона, наносят знак,

острый угол которого должен быть направлен в сторону уклона (кроме крутизны откосов насыпей и выемок). Обозначение уклона наносят непосредственно над линией контура или на полке линии-выноски.

Также вместо знака угла, на чертежах встречается и буквенное обозначение уклона ( i ).

В процентах обычно обозначают углы уклонов крыш, пандусов, лестничных маршей и т.п.

В промилле обозначают углы уклонов плоскостных сооружений — спортивные игровые площадки, поля, беговые дорожки, а также линейные сооружения — автомобильные и железные дороги.

Процент ( % ) — одна сотая доля. Промилле ( ‰ ) — одна тысячная доля.

Например: уклон при высоте 0,2 метра и протяженностью по горизонтали 4 метра будет равен 5 % (читается как — пять сотых) или 50 ‰ (читается как — пятьдесят тысячных), это значение также будет соответствовать приблизительно — 3 о .

Часто спрашивают, что означает уклон, на пример 0,05 — это соотношение высоты к длине горизонтального участка (0,2 м / 4 м = 0,05 — см. чертеж 1), которое при необходимости можно перевести в проценты или промилле, смотря что требуется.

Для определение угла уклона в процентах (%) (см. чертеж 1) необходимо: 0,2 м / 4 м х 100 = 5 %.

Для определение угла уклона в промилле (‰) необходимо: 0,2 м / 4 м х 1000 = 50 ‰.

Ту же величину уклона можно обозначить и как соотношение высоты к длине горизонтального участка — 1:20 (4 / 0,2 = 20).

Если требуется определить протяженность горизонтального участка, зная величину уклона в процентах и его высоту из чертежей, необходимо — 0,2 м / (5 % / 100) = 4 м.

Чтобы определить высоту уклона, зная величину уклона в процентах и протяженность участка из чертежей, необходимо — 5 % / 100 х 4 м = 0,2 м.

Аналогичным образом вычисляются размеры для угла уклона выраженного в промилле, только вместо деления на 100, выполняется деление на 1000.

Примечание: для того чтобы ввести на компьютере символ промилле (‰), необходимо включить NumLock, нажать клавишу Alt и удерживая ее набрать на цифровом блоке клавиатуры 0137, отпустить клавишу Alt после чего появится символ ‰.

Если требуется определить уклон с точностью до 1 градуса, нужно: 0,2 м / 4 м = 0,05. Полученное число — 0,05 необходимо найти в таблице tg (тангенсов) для углов. Приближенное значение в таблице — 0,0524, будет соответствовать углу 3 о (см. таблицу).

Источник

Расчёт объема сточных вод

Чтобы система отведения воды от объекта работала максимально эффективно, необходимо точно рассчитывать средний объем осадков

Чтобы система отведения воды от объекта работала максимально эффективно, необходимо точно рассчитывать средний объем осадков, выпадаемый на конкретной местности в течение месяца. Для этого можно воспользоваться формулой, взятой из СНиП 2.04.03-85:

Здесь показатели являются следующими данными:

• Q — средний объем дождевой или талой воды. который необходимо будет отводить с участка;
• q20 — интенсивность дождевых или снежных осадков на конкретного региона России. Данные прописаны в таблицах СНиП по каждой конкретной местности;
• F — итоговая площадь всех крыш и площадок, с которых будет отводиться ливневая или снежная сточная вода;
• Ψ — коэффициент поправки. который позволяет добиться максимально точных расчётов по среднему объему воды для отведения. Этот показатель полностью зависит от типа покрытия, с которого будет отводиться жидкость.

Показатели коэффициента также прописаны в таблицах СНиП 2.04.03-85 и имеют такую формулировку:

• Кровли любого типа — коэффициент равен 1;
• Площадки и дорожки из асфальта — коэффициент 0,95;
• Для площадок и объектов из бетона — коэффициент равен 0,85;
• Для щебня с примесью битума — коэффициент 0,6;
• А для простой щебенки в чистом виде — 0,4.

Благодаря использованию такой формулы удается максимально точно рассчитать объемы дождевой или талой снежной воды, которые будут «атаковать» объект в каждый из сезонов.

Индивидуальный расчет уклона

Прокладка канализационных труб своими руками в частном доме проводится по стандартам, которые значатся в СНиП. Но можно рассчитать параметры по обустройству сетей канализации и водопровода самостоятельно. Для этого используют следующую формулу:

V√H/D ≥ K, где:

• К – особый коэффициент, учитывающий свойства материала, который был использован при изготовлении трубы;
• V – скорость прохождения сточных вод;
• H – наполняемость трубы (высота потока);
• D – сечение (диаметр) трубы.

Уклон канализационных труб можно рассчитать самостоятельно

Пояснения:

• коэффициент К, для труб из гладких материалов (полимерных или стеклянных), должен быть равен 0,5, для металлического трубопровода – 0,6;
• показатель V (скорость потока) – для любого трубопровода составляет 0,7-1,0 м/с;
• соотношение H/D – говорит о наполнении трубы, и должно иметь значение от 0,3 до 0,6.

Внутренние и внешние канализационные системы

Выполняя прокладку сетей канализации и водопровода в частном доме, следует учитывать некоторые особенности, которые обуславливаются месторасположением их отдельных участков.

Внутренние системы

При монтаже труб канализации в частном доме в основном применяются два их диаметра – 50 мм и 110 мм. Первый для водоотвода, второй для унитаза.  Прокладку канализационной трубы следует проводить в соответствии со следующими рекомендациями:

• поворот трубопровода (при его горизонтальном расположении) не следует делать под углом в 90 градусов. Для изменения направления отводы лучше устанавливать под углом в 45 градусов, это значительно облегчает проход основного потока и уменьшает вероятность скопления твердых частиц;
• в местах поворотов системы следует установить фитинги для ревизии и удобства прочистки или демонтажа в случае засорения;
• на коротких отдельных участках, допустимо увеличивать наклон, превышая рекомендуемую норму. Такой короткой веткой канализации может быть труба, соединяющая унитаз со стояком;
• на каждом отдельном участке уклон трубопровода должен быть равномерным, без резких перепадов, потому что их наличие может создать условие для возникновения гидравлического удара, последствиями которого станет ремонт или демонтаж уже работающей системы.

Внешние (наружные) системы

Правильная прокладка и монтаж канализационных труб необходима не только внутри, но и вне частного дома, от точки выхода внутренней канализации до септика.

Поэтому следует обратить внимание на следующие моменты:

• прокладка канализационных сетей проводится в траншеях глубиной от 0,5 до 0,7 метра. Величина заглубления зависит от характеристик грунта и корректируется под конкретные условия;
• при подготовке траншей, следует использовать песок на их дне, для возможности установления правильного уклона за счет его подсыпки;
• заранее просчитанный уклон (на погонный метр) выделить ориентиром из шнура натянутого между вбитыми колышками. Это позволит избежать ненужных просадок или возвышений канализационной системы на отдельных участках;
• после укладки труб на дно траншеи, еще раз проверить наличие правильного уклона, и в случае необходимости поправить его за счет песчаной подушки.

Ливневая канализация

Такая же требовательная к уклону система, и ее присутствие обязательно для устранения образований скопления воды на поверхности почвы при выпадающих осадках.

Прокладка ливневой канализации

При обустройстве ливневки, учитываются те же параметры, что и для основной канализации – диаметр трубы и материал из которого она изготовлена. Средние показатели по уклону:

• для труб с диаметром 150 мм – показатель варьируется в пределах от 0,007 до 0,008;
• при 200 мм сечении – 0,005 до 0,007.

На частных подворьях можно обойтись и открытыми ливневыми водоотводами.

Но и при такой системе отведения воды уклон должен присутствовать:

• для водоотводных канав – 0,003;
• для лотков из бетона (полукруглых или прямоугольных) – 0,005.

Когда производится укладка канализационных труб какой уклон канализационной трубы должен быть?

Схема устройства ливневой канализации для частного дома

Для нормальной работы канализации величина уклона должна быть в соответствии с рекомендуемыми нормами по СНиП, или просчитаны по специальной формуле.

Если придерживаться проверенных временем и эксплуатацией норм – системам канализации и водопровода многие годы не потребуется ремонт или демонтаж.

Монтаж ливневой канализации

Технически процесс прокладки труб для ливневки почти не отличается от обустройства наружного трубопровода.

Какие трубы нужны для подземной части ливневки.

Согласно требованиям СНиП, для возведения наружных сетей водоотведения можно использовать трубы из следующих материалов:

• керамика;
• сталь;
• пластик.

Керамику часто используют при монтаже наружного трубопровода и ливневки. Главный недостаток материала в весе и хрупкости (труба диаметром 100 мм весит 24 кг и больше).

Меньше весят трубы из стали (метр трубы имеет массу примерно 10 кг), но они ржавеют, что делает их не лучшим материалом для обустройства дождевой канализации.

Современные строители все чаще отдают предпочтение пластиковым и ПНД-трубам для канализационной системы. Их преимущество в легкости, прочности, устойчивости к коррозиям. Для соединения элементов не требуется сварка. Можно использовать:

• трубы ПВХ, для наружных канализационных сетей есть специальные оранжевые трубы;
• многослойные полимерные трубы – оптимальный вариант. Благодаря гладкой внутренней поверхности гидравлического сопротивления практически нет.

Монтаж кровельной части

Как подготовить автономную канализацию к зиме

Этапы работ:

• Для установки дождеприемников в стенах-перекрытиях делают отверстия. Места примыканий обрабатывают герметиком.
• Затем отводные трубы или лотки укрепляют.
• Следующий шаг – установка стояков.
• В последнюю очередь собирают узел сброса воды в коллектор или выпуск в лотки.

Для крепления устройств используют специальные хомуты. Предварительно размечают места их фиксации с соблюдением рекомендованных величин уклонов.

Обустройство подземной части

Сначала необходимо выкопать траншеи под укладку труб. Их глубина зависит не столько от степени промерзания грунта, сколько от наличия практического опыта эксплуатации ливневок в конкретном регионе.

Этапы работ.

Выкапывают траншеи

Важно, что их глубина неравномерна. Она постепенно увеличивается для обеспечения нужного уклона.
Из песка отсыпается 20-сантиметровая подушка по всему дну траншеи.
Далее роют котлован специально для установки коллектора.
В подготовленные канавы укладываются трубы

Их соединяют между собой при помощи обычных фитингов.
Если канализация представляет собой одну сплошную ветвь длиной не более 10м, то на ее середине планируется возведение смотрового колодца. Кроме того, смотровой колодец должен быть установлен на каждом разветвлении сети.
В местах соединения водоприемных желобов и труб канализации устанавливаются пескоулавливатели.

Следующим этапом производят засыпку траншей и установку решеток на лотки.

Зачем нужны охранные зоны

Что такое охранная зона и в чем ее предназначение, понятно не всем. Но СНиП предусматривают обязательную организацию охранных зон определенного размера возле труб. Если это ветка ливневой канализации, значит, необходимо предусмотреть отступ от внешних стенок трубопровода в каждую сторону по 3–5 м. В охранной зоне запрещено:

• Возводить строения не только постоянные, но и временные.
• Устраивать свалки.
• Организовывать парковки.
• Высаживать деревья и кустарники на расстоянии меньше чем 3 метра от трубы.
• Блокировать доступ к смотровым колодцам.

Делаем вывод: оборудование ливневой канализации – обязательное мероприятие при благоустройстве участка. Сооружение таких систем требует соблюдения правил, предусмотренных нормативными документами.
