Комбинированные системы отопления: как правильно использовать приборы и топливо

Полезные особенности универсальных котлов

Отопительные системы для частного дома сейчас настолько усовершенствованы, что некоторым особенностям можно только радоваться.

Поддержание тепла электрическими тэнами

Если котел обогревает ваше жилье только за счет твердого или жидкого топлива, его, как правило, требуется немало. Но если в момент самого интенсивного нагрева к работе подключаются электрические тэны, то затраты на горючее значительно снижаются.

Примечательно, что в процессе работы котла в случае внезапного прекращения подачи топлива, электрические тэны включаются автоматически, не давая остыть вашему дому. Выходит, что если котел потухнет, или топливо закончится, котел не отключится, а просто перейдет в другой режим.

Выбор экономичного сырья

Ввиду постоянных ценовых скачков, порой хочется обезопасить себя. Если сегодня газ – один из самых дешевых видов топлива, нельзя утверждать, что так будет завтра.

Благодаря универсальным моделям котлов, потребитель может легко контролировать свои расходы на отопление, и в случае подорожания одного вида топлива, он может с легкостью заменить его на более приемлемый.

Система отопления двухэтажного дома

Отопление воздухом

Воздушная система отопления делится на два условных типа:

• принудительная вентиляции
• гравитационная

Гравитационная система

Предусматривает движение воздуха за счет различия температур. Как известно, такие условия заставляют воздух двигаться самостоятельно. Движение также объясняется и различающейся плотностью воздуха.

Теплый воздух проходит по путям воздуховодов, и освобождается под потолком. Затем движение происходит в сторону окон и дверей, где преобладает холодный воздух, и происходит вытеснение холодного воздуха.

Плюс данной системы заключается в независимости от электричества, а минусом является то, что происходит постоянный приток холодного воздуха из окон и дверей.

Это приводит к тому, что воздух в рабочей части остается холодным, а скопившийся под потолком горячий воздух образует перегрев

Система принудительной вентиляции

Предусматривает наличие специального оборудования, которое обеспечивает движение воздуха в заданных направлениях. Воздух, при этом, нагревается посредством специальных устройств, которыми, как правило, выступают теплогенераторы.

Такие устройства позволяют прогреть воздух до 60 градусов, а затем вентиляционная система разносит горячий воздух по установленным путям.

Холодный воздух поступает обратно в генератор, путем решеток и обратных воздуховодов, и схема повторяется.

Минусом такой системы является то, что образуется большое количество шума

Отопление электричеством

Известно несколько способов электрического отопления, в число которых входит:

• потолочные инфракрасные обогреватели
• пленочные системы отопления
• кабельные системы отопления
• электроконвекторы.

Электроконвекторы

Электроконвекторы устанавливают там где нет возможности использовать магистральный газ.

Принцип действия таких конвекторов заключается в том, что они обеспечивают циркуляцию горячего воздуха в помещении, при этом конвекторы обладают высокой защитой от влаги, и их установка возможно также и в ванных комнатах.

Дорогие модели обладают функцией, позволяющей не сушить воздух. Работа основана на нагреве воздуха специальными элементами, и затем, за счет увеличения в объеме, воздух поднимается выше и происходит циркуляция.

Уровень температуры может регулироваться, термостат при этом, может быть встроенным, а также выносным.

Режимы могут быть отрегулированы в зависимости от требований заказчика, и выключение требуется только при длительном отсутствии в доме.

Разница между встроенным и выносным термостатом заключается в том, что первый невозможно установить в другой точке.

Выносной термостат может быть установлен на стене, на уровне 1 метра, и при этом противостоять сквозняками.

Выбираю систему отопления для дома, прочитайте статью Как выбрать электрический котел отопления, возможно это то, что нужно вам

Если вы сомневаетесь в том как подключить радиатор к системе отопления, эта статья поможет вам во всем разобраться.

Водяное отопление

Такая схема водяного отопления двухэтажного дома является самой простой и доступной из всех представленных.

Котел нагревает воду до необходимой температуры, после чего нагретая вода поступает по трубам во все помещения, концентрируясь в батареях и радиаторах.

Теплоносителем в данной системе может выступать вода или антифриз для системы отопления, которые за счет циркуляции по замкнутой системе из трубопроводов, отдает тепло, полученное в начале цикла от отопительного котла.

В настоящее время особое применение получили системы водяного отопления частного дома:

• с естественной циркуляцией (работа такой системы осуществляется при разности давлений в контуре)
• с принудительной циркуляцией (с помощью работы циркуляционного насоса)

Современные системы водяного отопления включают в себя набор следующих вспомогательных элементов:

1. Отопительный котел
2. Подающий (главный) стояк
3. Система разводящих трубопроводов
4. Прямой и обратный стояк
5. Обратный трубопровод с запорными вентилями

Кроме того, водяное отопление в двухэтажном доме можно сделать своими руками и устраивать по схемам, как с верхней, так и с нижней разводкой. Подобная двухтрубная система отопления двухэтажного дома имеет прямой и обратный стояк, и оснащается горизонтальной разводкой.

Принцип работы водяного отопления –  в переносе воды, нагретой в котле, наверх по системе трубопроводов и далее по всем разводящим трубопроводам.

С помощью разводки теплоноситель попадает в радиаторы, где со временем охлаждается и становится тяжелее. После охлаждения вода по обратным стоякам с помощью самотека стекает в обратный трубопровод и опять поступает для нагрева в котел.

Отопление в комбинации с газовыми котлами

Популярностью пользуются газовые отопительные котлы, так как большинство регионов являются газифицированными, и стоимость такого оборудования сравнительно невысока. Если к объекту подведен природный газ, то вполне допускаются комбинированные газовые котлы отопления, в одной схеме с которыми могут неплохо работать бойлеры, воздушные насосы и система теплый пол.

Газовыми котлами просто управлять и они продаются в широком ассортименте, так что при наличии газовой магистрали пользоваться подобными комбинациями вполне разумно и экономически выгодно.

В тех случаях, когда подача газа к частному домовладению полностью отсутствует или на ее проводку требуются значительные средства, тогда нужно выбирать вариант комбинированного отопления без участия газового отопительного оборудования.

Вариант — конвекционное и внутрипольное отопление

Устройство

В одном отопительном контуре одновременно или поочередно работают радиаторы и теплый пол. Такая схема работы может быть реализована двумя способами:

Схема	Описание
	Теплый пол запитан от обратки радиаторов. При этом температура обратки на выходе из высокотемпературного контура не должна быть выше 40 градусов, а котел должен иметь возможность работать при температуре обратного трубопровода около 30 °С. Из современных котлов на это способен только газовый конденсационный. Очевидный недостаток такой схемы — невозможность независимой работы контуров: если отключить радиаторы, то температура теплоносителя будет слишком высокой для теплого пола, а без внутрипольного контура вырастет до неприемлемых для котла значений температура обратки на его входе.
	Теплый пол подключен независимо от радиаторов через трехходовой смеситель. В зависимости от температуры на выходе внутрипольного контура смесительный клапан открывается или закрывается, увеличивая или уменьшая количество горячего теплоносителя с подачи в контуре с рециркуляцией. Рециркуляцию теплоносителя в низкотемпературном контуре обеспечивает собственный циркуляционный насос. Схема работает с любым котлом, контуры радиаторов и теплого пола могут включаться и отключаться независимо друг от друга.

Какие материалы стоит предпочесть при монтаже такой системы своими руками?

Трубы:

Для радиаторного отопления — недорогой полипропилен с армированием алюминием. Температура в автономном контуре не поднимается выше 80 °С, а давление — выше 2,5 кгс/см2, что с запасом перекрывается допустимыми для полипропиленовых труб эксплуатационными параметрами.Армирование уменьшает удлинение трубопроводов при нагреве: у неармированного полипропилена оно равно 6,5 мм/погонный метр при нагреве на 50 градусов, у армированного алюминиевой фольгой — 1,5 мм;

При нагреве жестко закрепленные неармированные трубы из полипропилена пойдут волной вследствие удлинения.

Для контура теплого пола — сшитый или термомодифицированный полиэтилен. Трубы поставляются в бухтах длиной до 200 метров; это позволяет вывести все соединения за пределы стяжки.

Укладка труб водяного теплого пола в стяжку. Для внутрипольного отопления используется труба из термомодифицированного полиэтилена pe-rt.

Радиаторы: алюминиевые секционные. Инструкция связана с тем, что они сочетают высокую теплоотдачу (до 210 ватт на секцию) с низкой стоимостью (от 240 рублей/секция).

Алюминиевый радиатор обеспечит оптимальный баланс цены и теплоотдачи.

Преимущества

Недостаток радиаторного отопления — в нерациональном распределении температур в отапливаемом объеме. Воздух под потолком на несколько градусов теплее, чем над полом. Но пространство под потолком — необитаемое, и его нагрев дает лишь увеличение теплопотерь через потолок и верх стен.

теплый пол экономичнее: он греет комнату снизу; по мере приближения к потолку температура падает. Снижение средней температуры в отапливаемом объеме приводит к уменьшению суммарных теплопотерь.

Температура воздуха в отапливаемом помещении при конвекционном и внутрипольном отоплении.

Недостаток теплого пола — в том, что его температура ограничена значением +35-+40°С. При фиксированной площади теплообмена и ограничении температуры теплоотдача тоже ограничена, и при больших теплопотерях она может оказаться недостаточной.

Дефицит тепла помогут восполнить радиаторы. В автономном контуре они могут нагреваться до 75-80 градусов и за счет большей разницы температур с воздухом отдавать куда больше тепла, чем теплый пол с той же площадью поверхности.

Типы принудительной циркуляции носителя тепла в обогреве

Применение схем отопления с принудительной циркуляцией в двухэтажных домах используется из-за протяжённости линий системы (более 30 м). Такой способ осуществляется при помощи циркуляционного насоса, перекачивающего жидкость контура. Он монтируется на входе в отопительный прибор, где температура теплоносителя является самой низкой.

При замкнутом контуре степень напора, которую развивает насос, не зависит от этажности и площади строения. Скорость водяного потока становится больше, поэтому при прохождении по трубопроводным линиям теплоноситель сильно не остывает. Это способствует более равномерному распределению тепла по всей системе и использованию теплогенератора в щадящем режиме.

Расширительный бак можно располагать не только в наивысшей точке системы, но и возле котла. Для совершенства схемы проектировщики ввели в неё разгонный коллектор. Теперь, если отключится электроэнергия с последующей остановкой насоса, система будет продолжать работу в режиме конвекции.

• с одной трубой;
• двумя;
• коллекторная.

Каждую можно смонтировать самим или пригласить специалистов.

Вариант схемы с одной трубой

На входе в батарею также монтируется запорная арматура, которая служит для регулировки температуры в комнате, а также необходимая при замене оборудования. Сверху радиатора устанавливают вентиль для спуска воздуха.

Вентиль на батареи

Чтобы повысить равномерность распределения тепла, радиаторы устанавливаются по линии байпасов. Если не использовать эту схему, то потребуется подбирать батареи разной мощности с учетом потери носителя тепла, то есть чем дальше от котла, тем больше секций.

Использование запорной арматуры необязательно, но без нее снижается маневренность всей системы отопления. При необходимости вы не сможете отключить от сети второй или первый этаж для экономии топлива.

Чтобы уйти от неравномерного распределения носителя тепла, используют схемы с двумя трубами.

• тупиковая;
• попутная;
• коллекторная.

Варианты тупиковой и попутной схем

Попутный вариант позволяет легко контролировать уровень тепла, но необходимо увеличивать длину трубопровода.

Наиболее эффективной признана коллекторная схема, которая позволяет подводить к каждому радиатору отдельную трубу. Тепло поступает равномерно. Есть один минус – высокая стоимость оборудования, так как увеличивается количество расходного материала.

Схема коллекторного горизонтального отопления

Существуют еще вертикальные варианты подачи носителя тепла, которые встречаются с нижней и верхней разводкой. В первом случае сток с подачей носителя тепла проходит сквозь этажи, во втором, стояк идет вверх от котла на чердак, где идет разводка труб на элементы обогрева.

Вертикальная схема

Двухэтажные дома могут иметь самую разную площадь, начиная от нескольких десятков и заканчивая сотнями квадратных метров. Также они отличаются расположением комнат, наличием пристроек и отапливаемых веранд, положением к сторонам света. Ориентируясь на эти и многие другие факторы, следует определиться с естественной или принудительной циркуляцией теплоносителя.

Простая схема циркуляции теплоносителя в частном доме с системой отопления с естественной циркуляцией.

Схемы отопления с естественной циркуляцией теплоносителя отличаются своей простотой. Здесь теплоноситель движется по трубам самостоятельно, без помощи циркуляционного насоса – под действием тепла он поднимается вверх, попадает в трубы, распределяется по радиаторам, остывает и попадает в обратную трубу, чтобы вновь отправиться в котел. То есть, теплоноситель движется самотеком, подчиняясь законам физики.

Схема закрытой двухтрубной системы отопления двухэтажного дома с принудительной циркуляцией

• Более равномерный прогрев всего домовладения;
• Значительно большая длина горизонтальных участков (в зависимости от мощности используемого насоса, она может достигать нескольких сотен метров);
• Возможность более эффективного подключения радиаторов (например, по диагональной схеме);
• Возможность монтажа дополнительной фурнитуры и изгибов без риска снижения давления ниже минимального предела.

Таким образом, в современных двухэтажных домах лучше всего использовать отопительные системы с принудительной циркуляцией. Также возможен монтаж байпаса, который поможет выбирать между принудительной или естественной циркуляцией в целях выбора наиболее оптимального варианта. Мы делаем выбор в сторону принудительных систем, как более эффективных.

https://www.youtube.com/watch?v=olrD9qxCAhM

У принудительной циркуляции есть парочка недостатков – это необходимость в покупке циркуляционного насоса и повышенный уровень шума, связанный с его работой.

Классификация систем отопления

Существуют следующие виды систем отопления:

1. Водяное отопление частного дома. В качестве теплоносителя используется горячая вода в замкнутом контуре. Подогрев выполняется с помощью котла.
2. Паровое отопление. Вода нагревается до температуры кипения и в виде пара поступает в трубопровод, нагревая отопительные приборы, назад она возвращается в виде конденсата.
3. Воздушное отопление. Такую систему можно установить только в процессе строительства. Котел нагревает воздух, который поднимается по тепловым каналам и, вытесняя холодный воздух, нагревает помещение.
4. Электрическое отопление может быть в виде электрообогревателей, теплого пола, инфракрасной пленки или электрического котла, который нагревает теплоноситель с помощью электричества. Стоимость зависит от тарифа на электроэнергию.

Также существуют схемы устройства систем отопления:

Однотрубная система являет собой контур, состоящий из одной трубы достаточно большого диаметра, к которой последовательно подключены радиаторы отопления.

В некоторых источниках утверждается, что если перекрыть один из радиаторов или при выходе его из строя, вся система перекрывается. На самом деле такой сценарий возможен только в случае неправильного проектирования теплопровода.

• Двухтрубная система заключается в том, что подача теплоносителя к радиатору осуществляется по одной трубе, а «обратка» возвращается по другой, проходящей рядом. Остывшая вода возвращается в котел и отправляется на подачу.
• Коллекторная система отопления заключается в том, что горячий теплоноситель подается в коллектор, а из него распределяется к каждому радиатору отдельно.

Выделяют способы циркуляции теплоносителя в системе:

1. Естественная циркуляция осуществляется за счет физических свойств воды расширяться под влиянием высокой температуры. Горячий теплоноситель расширяется и, вытесняя остывшую воду, попадает в радиаторы отопления.
2. Принудительная циркуляция осуществляется путем нагнетания теплоносителя в системе с помощью насоса.

Какие отопительные приборы совмещают в системе

Поскольку газ является самым доступным и дешевым топливом во многих регионах нашей страны, то с выбором отопительного прибора проблем не возникает. Главное подобрать качественное оборудование с необходимой мощностью. Однако проблема выбора нагревательного оборудования актуальна в населенных пунктах, где поблизости не проходит газовая магистраль.

В этом случае можно использовать следующие отопительные приборы и их комбинации:

• Использование сжиженного газа обходится недешево, но этот вариант можно применять для критических ситуаций. В таком случае используют модель газового котла, которую можно переделать для использования со сжиженным газом, заменив форсунку.
• Жидкотопливный котел подходит для тех владельцев домов, которые могут недорого покупать солярку. Такие агрегаты способны отапливать значительные площади.
• Во всех остальных случаях неплохим вариантом считается твердотопливный котел длительного горения.
• Выгодным решением для частного дома может быть и конденсационный котел. Он очень экономично расходует топливо и обладает высоким КПД. Это энергонезависимые модели, которые имеют системы электронного поджига горелки.

Составные элементы замкнутой схемы отопления

Отличие от гравитационной системы заключается в необходимости монтажа специфических узлов. Отдельные из них обязательно используются в закрытой системе, но иногда применяются и при естественной циркуляции. Источник тепловой энергии – котлы. Некоторые из моделей настенных газовых и пеллетных, твердотопливных сразу оснащаются необходимой группой безопасности. Если она отсутствует, приобретается отдельно, устанавливается на трубе с горячей водой.

Герметичный бачок поддерживает давление, компенсирует объем теплоносителя. Его эффективное перемещение обеспечивает циркуляционный насос, который рекомендуется устанавливать на обратной магистрали у самого котла. Такое расположение продиктовано тем, что вода в этом месте довольно прохладная, устройство меньше подвержено перегреву. Остальные элементы те же, что в гравитационной системе: трубопроводы, радиаторы или регистры.

Подбор оборудования, труб и радиаторов

Прежде чем приступить к выбору источника генерации тепла для закрытой системы отопления, необходимо взвешенно подойти к вопросу выбора вида энергии, из которой будет генерироваться тепло. Ведь на современном рынке представлено огромное количество электрических, на твердом и жидком топливе, а также газовых котлов. Нужно учесть все затраты на подключение и нюансы последующей эксплуатации и выбрать подходящий вариант, в зависимости от квадратуры и климата региона.

Двухконтурные газовые котлы с автоматическим управлением уже имеют в конструкции бак, компенсирующий давление и насос, отвечающий за циркуляцию. Если выбрать котел попроще, то необходимо докупать оборудование.

Какие-то конструкции имеют уже бак, какие-то нет

Расширительные баки бывают разборные (если лопнет мембрана, ее можно заменить самостоятельно) и неразборные при выходе из строя под замену идет полностью бак.

Объем бака для такого типа обогрева зданий напрямую зависит от нескольких параметров, и выбирать его нужно по ним:

• объема теплоносителя в системе (объем бака 10% от объема жидкости);
• максимального значения температуры.

Сердцем всей закрытой системы отопления частного дома является циркуляционный насос именно от его параметров будет зависеть дальнейшая эффективность ее работы. Выбор мощности насоса зависит от многих показателей протяженности и диаметра труб, материала из которого изготовлены теплообменники и их количества, режима эксплуатации

Если устанавливаться насос будет в жилом помещении, следует обратить внимание на уровень производимого шума, это может повлиять на качество проживания

Как и где устанавливается расширительный бак для отопления:

Большое количество типов радиаторов позволяет сделать выбор согласно предпочтениям:

• радиаторы из чугуна массивные, обладают большим весом, долго набирают температуру, но в то же время медленно остывают, не боятся некачественной воды и перепадов давления;
• из алюминиевого сплава имеют красивую форму, небольшой вес, быстро нагреваются, но стоят дороже и боятся гидроударов;
• радиаторы из стали недорогие и неплохого качества;
• выполненные из биметаллического сплава, как правило, имеют хорошее качество, быстро греются и хорошо отдают тепло.

В зависимости от того, какие будут выбраны трубы, нужно будет не забыть про дополнительные материалы, например о муфтах

На рынке существует несколько типов труб:

• из разных металлов;
• из полимеров (пластик, полиэтилен и полипропилен).

При монтаже систем отопления с применением труб из любого металла потребуется сварка и большое количество сгонов, уголков и муфт. Применение металлопластиковых труб подразумевает большое количество фитинга и постоянный контроль соединений. Для закрытой цепи отопления чаще всего выбирают пластиковые трубы (за простоту монтажа и возможность скрывать трубы в стенах). Производители обычно указывают в характеристиках, можно ли использовать трубы в системах отопления или только для холодной воды.

Простая система отопления в частном доме своими руками:

Многотопливный котел

Универсальный котел, работающий на различных видах топлива

Схема комбинированной системы отопления может включать в себя котел, работающий от нескольких видов топлива. Это универсальное устройство может отличаться по своей мощности. Для оптимального ее выбора необходимо учесть площадь дома и степень необходимости в отоплении. Среди популярных и наиболее эффективных сочетаний топлива выделяют 5 видов комбинаций.

Газ и дизельное топливо

Наиболее распространенный вариант комбинированных систем отопления частного дома. Это связано с легким переходом с одного вида топлива на другой, достаточно просто сменить тип горелки. Данная деталь идет в стандартной комплектации к котлу. Общая камера сгорания топлива позволяет быстро и без труда совершить замену.

Работа устройства зависит напрямую от качества теплообменника, который может изготавливаться из чугуна или стали. При наличии газовой магистрали этот способ является наиболее приемлемым. Он совмещает в себе эффективность работы и финансовую доступность.

Газ и твердое топливо

Такую смешанную систему отопления частного дома можно организовать самостоятельно. Для этого необходим котел, работающий на природном газе и твердом топливе (дрова, пеллеты, уголь).

Данная система будет обладать автоматизированным процессом и контролем безопасности, однако это не исключает наличие внимания со стороны пользователя.

Твердое топливо и электроэнергия

Комбинированное отопление частного дома может совмещать в себе использование твердого топлива и электричества. Данные котлы работают от 220 В или от 380 В. Очень часто такой способ отопления используется владельцами дачных участков, которые проживают в доме не круглый год. Во время пребывания в доме можно использовать твердое топливо, а во время отсутствия – электроэнергию.

Единственным недостатком является достаточно высокая стоимость электричества, но при отсутствии других вариантов – это вполне приемлемое решение.

Природный газ, дизельное и твердое топливо, электроэнергия

Смешанная система отопления включает в себя использование четырех распространенных видов топлива: газ, дизель, электроэнергия и твердое топливо. В качестве последнего вида можно применять не только дрова, но и уголь, кокс, отходы древесины.

Это оптимальный вариант для частных домов, которые удалены от условий цивилизации или наблюдаются перебои в работе газовой магистрали и электросети.

Электродный и пиролизный котел

Электродные отопительные котлы

Это оптимальная схема комбинированного отопления двухэтажного дома. Система позволяет поддерживать оптимальные температурные показатели даже при отсутствии владельцев дома. Подходит также при нерегулярном проживании.

Для организации отопления потребуется приобретение двух отдельных агрегатов, поскольку они не способны комбинироваться друг с другом.

Сейчас не в каждой местности пролегает газовая магистраль или электросеть, поэтому для отопления дома необходимо предпринимать некоторые меры. Можно воспользоваться альтернативными источниками энергии (солнечные батареи, геотермальные установки) или организовать смешанное отопление частного дома.

Современное оборудование регулярно совершенствуется, теперь вполне доступны комбинированные котлы. Они могут работать от нескольких видов топлива, включая природный газ, уголь, древесину, дизельное топливо, электричество и прочее. Каждый из этих видов имеет свои недостатки, а в сочетании происходит дополнение друг друга.

https://youtube.com/watch?v=fm_dud7HRyQ

Естественная циркуляция нагретой воды по трубам – еще актуальна, но отходит в прошлое

Сейчас в проектах отопления частного двухэтажного дома уже не встретишь чертежей отопительных контуров, работающих без включения в схему циркуляционных насосов. Но еще не так давно обогрев частных домовладений с индивидуальным водяным отоплением осуществлялся исключительно благодаря естественному движению воды по трубам. В некоторых домах, построенных и оборудованных всем необходимым раньше, системы отопления с самотечной циркуляцией теплоносителя функционируют по сей день.

Система отопления с естественной циркуляцией постепенно отходит в прошлое Рекомендуем

• Схема отопления одноэтажного дома с принудительной циркуляцией – какая лучше?
• Схема отопления частного дома с естественной циркуляцией – неэстетично, но практично
• Схема газового отопления частного дома – самостоятельное подключение настенного котла

За счет чего движется жидкость в таких трубных контурах? Циркуляцию здесь обеспечивает разница в плотности воды с различной температурой. Горячая жидкость легче (меньше плотность), поэтому стремится вверх, более холодная – вниз. Нагретый котлом теплоноситель уходит по стояку наверх, на его смену приходит остывшая вода из обратного трубопровода. Это называется конвекцией, которая обеспечивает половину энергии, необходимой для осуществления естественной циркуляции.

Вторую половину движущей силы придает жидкости гравитация. Чтобы сила притяжения действовала эффективнее, горизонтальные трубы контура (лежаки) устанавливают с уклоном в сторону движения теплоносителя. Подающий трубопровод наклонен к радиаторам отопления, обратный лежак – к котлу. Кроме уклона труб в самотечном контуре большое значение для успешного осуществления циркуляции имеют такие факторы:

• положение котла относительно обратной трубы (чем ниже установлен агрегат, тем лучше);
• диаметр трубных коммуникаций (чем шире просвет трубопровода, тем ниже сопротивление);
• сечение внутренних отверстий в батареях (та же закономерность, что и для труб).

Соблюдение этих правил позволяет сделать эффективный самотечный контур в доме своими руками. Однако условия, которые необходимо соблюдать при монтаже системы с естественным движением теплоносителя, являются причиной таких ее недостатков:

• громоздкие трубы (обычно стальные) нельзя проложить скрыто, они всегда на виду;
• для котла необходимо делать углубленную площадку, что делает неудобным его обслуживание;
• необходимо поддерживать разницу между горячим и остывшим теплоносителем не менее 25 градусов;
• оптимальными батареями отопления, имеющими наибольший внутренний просвет и меньшую подверженность коррозии (при естественной циркуляции в теплоносителе много воздуха), являются чугунные (выбор невелик);
• большой объем теплоносителя и необходимость монтировать громоздкий расширительный бак открытого типа;
• сложно провести правильные теплотехнические расчеты для равномерного обогрева комнат.

Кроме того, самотечный контур не способен полноценно обогреть габаритные постройки. Эффективная естественная циркуляция возможна при длине лежаков до 45 м и площади до 180 м2 (в двухэтажном доме). Эти минусы делают самотечные контуры минимально востребованными у домовладельцев. Но все же остаются приверженцы отопительных гравитационных систем, аргументирующие свои предпочтения такими преимуществами самотечных контуров:

• независимость от бесперебойной подачи электричества;
• бесшумность движения жидкости по трубам;
• эффективность отопительной системы при эксплуатации твердотопливных котлов (высокая инерционность частично нивелирует частые и значительные температурные перепады).

Жидкость по трубам в таких системах движется за счет разницы плотности горячей и холодной воды

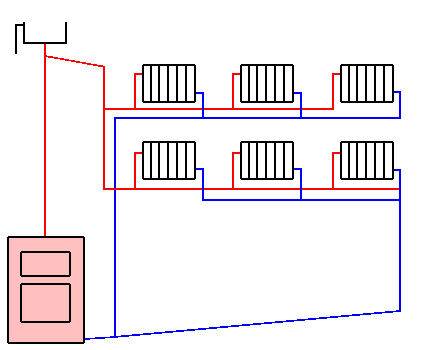

При монтаже гравитационных контуров применяются две схемы трубной разводки – однотрубная, когда теплоноситель от батарей отводится по той же трубе, что и подается, и двухтрубная, когда подача жидкости и ее отведение обратно к котлу осуществляется двумя коммуникациями. Для отопления двухэтажного дома с естественной циркуляцией применяются те же схемы разводки. На второй этаж теплоноситель подается по стояку, отходящему от котла, остывшая жидкость сверху отводится по обратной вертикальной трубе. Лежаки на обоих этажах присоединяются к стоякам согласно примененной схемы разводки отопительных коммуникаций.

Организация монтажа

Сложность представляет выполнение разводки на 2 контура с различной температурой энергоносителя. Используется последовательная схема подключения теплого пола и батарей от одного котла и гидрострелка. Первая разводка экономит ресурс, а вторая дает возможность агрегату работать в оптимальном режиме.

В трубы теплого пола энергоноситель подается с низкой температурой по сравнению с радиаторным контуром. Нагрев регулируется автоматикой по мере их охлаждения в каждой ветке. Магистраль отключается остановкой насоса. Трубы для теплого пола выбирают сечением до 20 мм для снижения инерционности системы.

В частных домах

К схеме комбинированной системы отопления радиаторами и теплым полом есть базовые запросы, требующие внимания. Оборудование ставится в свободном доступе для контроля и ремонта. Учитывается опасность возгорания и взрыва.

Правила установки:

1. Температура воды должна быть на 20°С больше предела воспламенения вещества, предупреждается вскипание энергоносителя. Показатель кипения зависит от напора в системе. Например, при давлении 2 атм вода кипит при +120°С.
2. Нагрев поверхности открытых частей радиаторов и труб не должен превышать допустимые нормы.
3. Оборудование и приборы изолируются для защиты от ожогов, потерь энергии и замерзания в неотапливаемых строениях.
4. Горячие части закрываются, если могут вызвать воспламенение газа, пыли в комнате.

Важным остается проектирование, расчет и выбор отопительной системы.
