Короб для электропроводки: преимущества, виды, монтаж

Способы соединения проводов или кабелей между собой

Места соединения двух проводников должны удовлетворять следующим требованиям:

  • надежность;
  • механическая прочность.

Соблюсти эти условия можно и при соединении проводников без спайки.

Опрессовка

Этот метод требует наличия специального оборудования. Опрессовка проводов гильзами проводится как для медных, так и для алюминиевых проводов разных диаметров. В зависимости от сечения и материала выбирается гильза.

Алгоритм опрессовки:

  • зачистка изоляции;
  • зачистка проводов до чистого металла;
  • провода нужно скрутить и вставить в гильзу;
  • проводники обжимаются при помощи специальных клещей.

Подбор гильзы вызывает основные сложности. Неправильно выбранный диаметр не сможет обеспечить надежного контакта.

Болтовое соединение

Порядок соединения такой:

  • зачистка изоляции;
  • зачищенная часть укладывается в виде петли с диаметром, равным сечению болта;
  • на болт надеваются шайба, затем один из проводников, другая шайба, второй проводник и третья шайба;
  • конструкция затягивается гайкой.

С помощью болта можно соединить несколько проводов. Затягивание гайки производится не только руками, но и ключом.

Клеммники

Клеммник представляет собой контактную пластину в полимерном или карболитовом корпусе. С их помощью соединить провода может любой пользователь. Соединение происходит в несколько этапов:

  • зачистка изоляции на 5-7 мм;
  • удаление оксидной пленки;
  • установка проводников в гнезда друг напротив друга;
  • фиксирование болтами.

Плюсы – можно соединить кабели разных диаметров. Недостатки – можно соединить только 2 проводка.

Виды клеммников для многожильных и одножильных кабелей

  • ножевые и штыревые;
  • винтовые;
  • зажимные и самозажимные;
  • колпачковые;
  • ужимные типа «орех».

Первый вид используется редко, они не рассчитаны на большие токи и имеют открытую конструкцию. Винтовые клеммы создают надежный контакт, но не подходят для соединения многожильных кабелей. Зажимные клеммники – самые удобные в применении приборы, для их установки не нужно специальное оборудование. Колпачковые также используются часто, но в отличие от зажимных приборов колпачки можно использовать неоднократно. «Орех» практически не используется.

Клеммы в распределительной коробке (медные или металлические)

Клеммы являются самым распространенным способом соединения в распределительной коробке. Они стоят дешево, легко монтируются, обеспечивают надежную фиксацию контакта и могут использоваться для соединения меди и алюминия. Недостатки:

  • дешевые приборы обладают низким качеством;
  • соединить можно только 2 провода;
  • не подходят для многожильные проводов.

Самозажимные клеммники WAGO

  • С плоскопружинным механизмом – их еще называют одноразовыми, так как повторное использование невозможно. Внутри находится пластина с пружинными лепестками. При установке проводника лепесток отжимается, а провод зажимается.
  • С рычажковым механизмом. Это наилучший вариант соединителя. Зачищенный проводник вставляется в клемму, зажимается рычажок. Возможна повторная установка.

При правильной эксплуатации клеммники Ваго работают 25-30 лет.

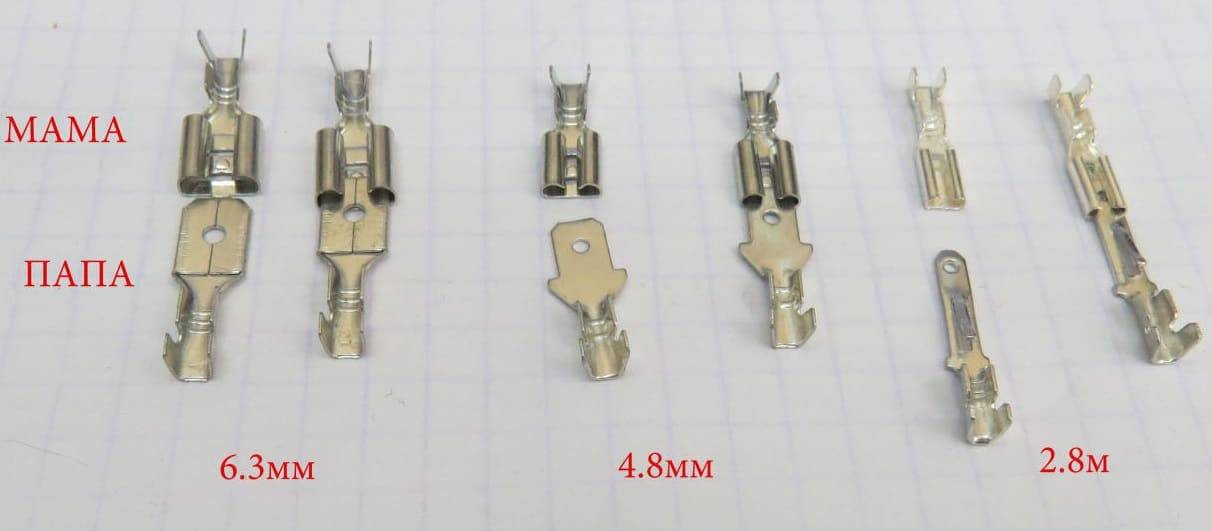

Использование наконечников

Для подключения используют 2 вида наконечников и гильз:

  • в первых соединение производится внутри изделия;
  • во втором оконцевание двух электропроводов происходит разными наконечниками.

Соединение внутри гильзы или наконечника является прочным и надежным. Также существуют специальные гильзы для подсоединения медных и алюминиевых проводов.

Электропровод и наконечник внутри облуживается, зачищенный кабель заводится внутрь.

Всю конструкцию на контакте надо обмотать стекловолоконной лентой, прогреть горелкой до плавления олова.

Выбор электротехнического короба

Пластиковые лотки с крышкой для монтажа сети электроснабжения внутри помещений подходят идеально. В продаже доминируют различные оттенки белой расцветки, гармонично выглядящей на фоне многих цветов, в которые оформлены стены и перекрытия домов. Главным критерием выбора будет ширина короба, которая должна вместить все монтируемые кабели. Её рассчитывают с запасом под будущие нужды.

Приобретая основную деталь проводки, нужно не забыть и о фурнитуре: переходах, заглушках, стыках. Эти элементы упростят процесс монтажа и сделают внешний вид трассы гораздо эстетичнее.

Ну и, конечно, все части конструкции не должны иметь трещин, сколов, прочих дефектов. Особенно это касается торцов, которые при неровной нарезке сложно подогнать идеально. Несколько советов по покупке:

  • Кабельные каналы в виде гофротрубы предназначены исключительно для гибкого провода.
  • Короба маленького профиля нарезаются остро отточенным ножом, широкие — пилой с мелким зубом. При использовании болгарки профиль может расплавиться.
  • Монтаж кабель каналов начинают от электротехнической арматуры (светильники, розетки, выключатели, разветвительные коробки).
  • Количество крепежа приобретается из расчёта одна штука на каждые полметра лотка.
  • Короба из жёсткого профиля устанавливаются на ровные поверхности.

Основные виды

Кабель-каналы условно разделяют на виды:

  • Напольный. Как правило, применяется для монтажа оптоволоконного кабеля, информационной проводки и их сохранения. Обеспечивает безопасность при выполнении различных видов внутренних работ (ремонтные работы, перепланировка, организация рабочих мест и т.д.).
  • Настенный. Чаще всего применяется для монтажа силового кабеля в заранее подготовленном настенном канале. Для этих целей идеально подходят изделия из ПВХ, обладающие малым весом и простым монтажом.
  • Плинтусный. Каналы, предусматривающие монтаж под плинтус, включают в свою конструкцию несколько камер. Это значит, что есть возможность отдельно проложить и силовые, и информационные линии. Такой вид плинтуса используют, когда нет возможности/желания монтировать электропроводку на стенах.
  • Гибкий. Рулонный (гибкий) кабель-канал имеет прямоугольную форму, на его боковые стороны наносится скотч (двусторонний) – это позволяет укладывать силовые линии даже в труднодоступных местах. Крепление такой конструкции осуществляется с помощью саморезов.
  • Угловой. Изделия такого вида служат дополнением к плинтусным и потолочным кабель-каналам. Максимальный размер их сечения превышает 30 см, минимальный равен 1см. Это позволяет провести в одно отверстие одновременно несколько электрокабелей. Конструкция может быть округлой и прямой.
  • Парапетный. Длина кабеля достигает 2 м, а его внешние и внутренние углы позволяют быстро выполнять электромонтаж любой сложности. Парапетный кабель-канал обладает высокими эксплуатационными характеристиками, выдерживает перепады температур от -30°С до +85°С, при этом укладку силовой линии лучше проводить при температуре от -10 °С до +50°С.

Все перечисленные виды кабель-каналов отлично справляются со своей функцией, выбор определенного вида зависит от технических особенностей помещения и предпочтений заказчика.

Монтаж разных видов каналов


Напольный короб Условно каналы можно разделить на несколько групп по месту установки. Они будут иметь свои особенности.

Напольные

Эти конструкции применяются с целью защиты информационной проводки и оптоволоконных кабелей. Обеспечивают высокий уровень электробезопасности при перепланировке.

Конструкция позволяет легко добраться до поврежденных деталей в случае аварийной ситуации. Кроме того подобные кабельные каналы применяются для подведения проводников к сервисным стойкам.

Основой является сталь или алюминий. Обеспечивается высокая прочность и работа при температурах от -15°С до +60°С.

Плинтусные

Такие кабельные короба напольные имеют в своем составе несколько камер, в которые могут укладываться силовые и информационные линии отдельно друг от друга. Как понятно из названия, такие устройства рекомендуется прокладывать под плинтусом, а не по стенам.

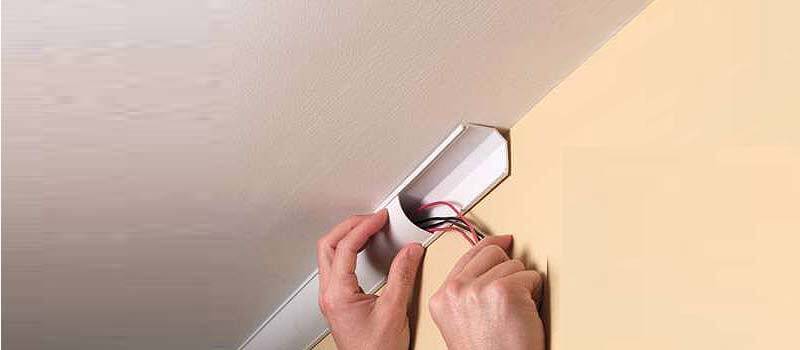

Угловые


Использование углового кабель-канала Подобные изделия являются дополнительными к потолочным и плинтусным коробам. Имеют размеры сечения от 10 мм до 300 мм и выше. Позволяют проводить несколько кабелей одновременно. По форме бывают прямые и округлые.

Настенные

Для прокладки проводников по стенам используются короба, выполненные из ПВХ материала. Для их установки не требуются специальные знания и навыки, также они имеют небольшой вес. Могут крепиться как на специальные фиксаторы, так и на клеевую основу.

Парапетные


Парапетный кабель-канал под розетки и выключатели Пластиковые короба для проводки имеют внешние, плоские и внутренние углы, позволяющие максимально быстро и аккуратно произвести монтаж. Продаются длиной около 2 метров. Диапазон рабочих температур составляет от -32°С до +90°С. Монтировать рекомендуется при температурах от -15°С до +60°С.

Гибкие

Рулонные или гибкие соединительные коробки имеют форму прямоугольника. К боковым стенкам прикрепляется двухсторонний скотч для быстрой и качественной установки. Также есть отверстия, позволяющие выполнить крепление саморезами к поверхности. В качестве материала короба используется мгновенно затухающий ПВЗ с повышенной прочностью.

Имеет широкое цветовое разнообразие. Минимальный размер составляет 7х12 мм, максимальный 18х33.

Предназначение кабель-каналов

Крепление проводов в специальных электротехнических каналах, называемых кабель-каналами (далее по тексту – КК), является разновидностью открытой электропроводки и успешно конкурирует со скрытой проводкой, требующей:

  • штробления кирпичных или железобетонных стен дома для укладки кабельных линий;
  • последующей заделки штукатуркой;
  • «облагораживания» заштукатуренных штроб.

Монтаж кабель-канала проводится для:

  • скрытия уложенных проводов и кабелей;
  • защиты токопроводящих линий от механических повреждений;
  • придания эстетичного внешнего вида смонтированной трассе электропроводки.


Кабель-канал с розетками

Что и как покупать для монтажа электропроводки

Теперь, когда вы знаете, какие именно электротехнические устройства и доборы вам потребуются, сколько у вас намечается углов, поворотов, сколько метров электропроводов и кабель каналов потребуется для монтажа, можно идти в магазин. Покупая, возьмите всего с прибавкой.

  • Кабельных коробов и электропроводов возьмите на 4-5 метров больше;
  • Фурнитуру – на 2-3штуки каждой;
  • Розетки и выключатели – на 1-2.

Наверняка при создании проекта вы что-нибудь упустили, просчитались. Не исключены ошибки и в процессе работы, которые приведут к порче устройства. Наличие лишних деталей избавит вас от ненужного похода в магазин.
В магазине проверяйте каждую деталь на целостность, чтобы все элементы были без трещин и вмятин, а крышки на коробах должны держаться

Это важно. Чувствуете, что крышка плохо защелкивается, или слабо держится на профиле, потребуйте замены.
Важно: выбирая электротехнические устройства и провода, не экономьте. Выбирайте только сертифицированные качественные товары

От этого зависит пожарная безопасность квартиры и безопасность членов семьи. Опытные электрики отдают предпочтение медным проводам.
Важно: запрещается соединение алюминиевых и медных проводов вместе в одной скрутке. Во-первых, такое соединение чревато электролизом, во-вторых, у проводов разное линейное расширение при нагревании, которое возможно при прохождении тока более 800вольт. В результате контакты слабнут, что приводит к еще большему нагреву. А это чревато прогоранием изоляции, замыканием и пожаром.
При расчете розеток учитывайте количество постоянно работающих электробытовых приборов. Для приборов, потребляющих электроэнергии более 1000 Вт, рекомендуется устанавливать отдельную розетку с отдельным проводом. Для малоточных электроприборов, можно выбрать блок, подсоединяемый одной парой проводов и состоящий из 3-5 розеток.
Наряду с фурнитурой необходимо купить и крепежные элементы:

Выбирайте только сертифицированные качественные товары. От этого зависит пожарная безопасность квартиры и безопасность членов семьи

Опытные электрики отдают предпочтение медным проводам.
Важно: запрещается соединение алюминиевых и медных проводов вместе в одной скрутке. Во-первых, такое соединение чревато электролизом, во-вторых, у проводов разное линейное расширение при нагревании, которое возможно при прохождении тока более 800вольт

В результате контакты слабнут, что приводит к еще большему нагреву. А это чревато прогоранием изоляции, замыканием и пожаром.
При расчете розеток учитывайте количество постоянно работающих электробытовых приборов. Для приборов, потребляющих электроэнергии более 1000 Вт, рекомендуется устанавливать отдельную розетку с отдельным проводом. Для малоточных электроприборов, можно выбрать блок, подсоединяемый одной парой проводов и состоящий из 3-5 розеток.
Наряду с фурнитурой необходимо купить и крепежные элементы:

  • Жидкие гвозди, шурупы с пластиковыми дюбелями или без них;
  • Соединители для проводов – клеммные колодки, колпачки, гильзы;
  • Изоляционная лента.

Монтаж кабельных коробов начинается от распределительного щита (коробки), который размещается, как правило, у входа в дом. Здесь же устанавливается счетчик. Отсюда провода разветвляются и разбегаются по всему дому. Поэтому к распределительному щиту желательно подвести короба большего размера, чем те, которые будут установлены в комнатах. И обязательно в распределительном щите должно быть установлено устройство защитного отключения (УЗО).

Что такое короб для электропроводки

Электромонтажный короб, или кабель-канал, представляет собой электротехническое изделие, предназначенное для установки кабелей и проводов на стены, пол или потолок. Форма кабель-канала может быть прямоугольной или треугольной, поперечное сечение выглядит как замкнутый профиль, внутри которого прокладываются силовые или слаботочные провода. В отличие от гофры, которая выполняет сходные функции, электромонтажный короб является разборным и состоит из внутренней полости канала и крышки. Основное место применения электротехнического короба — организация сетевого обеспечения там, где внутренняя проводка не считается целесообразной.

Силовые или слаботочные кабели разводятся в коробах в тех случаях, когда монтаж скрытой проводки не является целесообразным

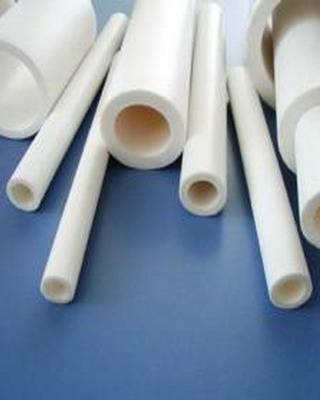

ПВХ труба для прокладки кабеля

Гладкие жесткие трубы (или трубы ПВХ) — это жесткий вариант пластиковой трубы, изготовленной из поливинилхлорида, не распространяющего горение. Такие трубы служат для защиты и укладки проводов. Их часто замуровывают в штукатурку, бетонные полы и т. д, что весьма удобно: провода скрыты, а в случае ремонта или замены их легко извлечь наружу.

Труба ПВХ для прокладки кабеля пожаробезопасна и служит для защиты от поражения электрическим током. Поскольку они не гнутся, для поворотов и разводок используются многочисленные аксессуары: тройники, поворотные углы, муфты и заглушки.

Размеры труб ПВХ приведены в таблице «Размеры гладких жестких труб».

Таблица « Размеры гладких жестких труб».

Диаметр, мм

Длина, м

наружный

внутренний

16

13,6

3

20

17,0

3

25

22,0

3

32

28,4

3

40

36,2

3

50

46,4

3

63

56,5

3

Щитовая для обслуживания автоматики с водяными калориферами

Автоматика приточной вентиляции призвана обеспечивать безопасность при эксплуатации приборов подогрева воздуха, вентиляции помещения. Основной прибор щита – это контроллер AQUA шведского производства. Остальные составляющие устанавливают для решения следующих вопросов:

  • производят управление вентиляторными устройствами;
  • поддерживают заданную температуру воздушных масс;
  • переключают режимы эксплуатации;
  • управляют приводами клапанов с возвратными пружинами, обеспечивающими закрытие воздухозаборными клапанами, в случае выключения вентиляторных установок, коротком замыкании фазы на корпус;
  • управляют работой насоса циркуляции воды в калорифере, устанавливаемом в узле обвязки;
  • осуществляют контролирование за температурой воды в обратной магистрали при разных режимах работы, при выключении калорифера;
  • выключают подачу энергии при загрязнении воздушного фильтра.

Автоматизация вентиляции позволяет решать сложные задачи в любых условиях и при различных режимах эксплуатации оборудования. Каждая схема вентилирования воздуха монтируется с автоматической системой управления процессом.

В заключение, отметим основные моменты, на которые следует обращать пристальное внимание при покупке приборов оснащения щита автоматического управления устройством вентилирования зданий. Основной критерий выбора – это надежность комплектующих. Обязательно попросите у менеджера сертификат качества данных приборов, а также гарантии компании изготовителя щитов вентиляции и каждой отдельной детали

Обращайте внимание на наличие производственной базы для выполнения ремонта, гарантийного сервисного обслуживания вентиляционного оборудования, схемы автоматического управления процессом

Обязательно попросите у менеджера сертификат качества данных приборов, а также гарантии компании изготовителя щитов вентиляции и каждой отдельной детали

Обращайте внимание на наличие производственной базы для выполнения ремонта, гарантийного сервисного обслуживания вентиляционного оборудования, схемы автоматического управления процессом. Основной критерий выбора – это надежность комплектующих

Обязательно попросите у менеджера сертификат качества данных приборов, а также гарантии компании изготовителя щитов вентиляции и каждой отдельной детали

Основной критерий выбора – это надежность комплектующих. Обязательно попросите у менеджера сертификат качества данных приборов, а также гарантии компании изготовителя щитов вентиляции и каждой отдельной детали

Обращайте внимание на наличие производственной базы для выполнения ремонта, гарантийного сервисного обслуживания вентиляционного оборудования, схемы автоматического управления процессом

Каждый прибор должен иметь паспорт, инструкцию, схему подключения. Сегодня на рынке вентиляционного оборудования, различные производители предлагают разнообразный ассортимент комплектующих и схем устройств щитов вентиляции. Сделав правильный выбор, качественно выполнив монтаж автоматических шкафов, вы получаете надежное, безопасное оборудование, на достаточно долгое время.

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его внутреннее сечение. От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным скоростям движения воздуха и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

  • происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
  • вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
  • в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
  • происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые пластиковые короба следующих диаметров:

  • 80 мм, площадь сечения 50,3 кв. см;
  • 100 мм, площадь сечения 78,5 кв. см;
  • 125 мм, площадь сечения 122,7 кв. см;
  • 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

Наиболее распространены короба следующих размеров:

  • 110 х 55 мм, площадь сечения 60,5 кв. см;
  • 120 х 60 мм, площадь сечения 72 кв. см;
  • 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Алгоритм крепления коробов

Работы по креплению коробов могут различаться в зависимости от материала и типа некоторыми нюансами, но в целом технология одна и та же.

Прежде всего надо разобрать короб, сняв с него верхнюю крышку. Теперь можно закреплять основную часть изделия к выбранной поверхности (например, к стене). Между двумя соседними креплениями должно быть не меньше полуметра. На некоторых изделиях имеются специальные отверстия, их можно и нужно использовать.

Для металлических коробов могут быть применены разные крепёжные элементы. Причём многое зависит и от того, на какую именно поверхность крепится кабель. Для деревянных поверхностей лучшим вариантом будут саморезы, для бетона и кирпича — дюбель-гвозди, для крепления на металл — «клопы» (особые саморезы для металла). Лёгкие и тонкие пластиковые короба дозволяется крепить ПВА-клеем или даже двусторонним скотчем.

После установки короба в него нужно аккуратно уложить кабель. Провода можно укладывать по одному или пучком, скреплённым обоймой. При этом желательно промаркировать каждый кабель, чтобы специалист-электрик мог быстро разобраться в схеме.

Последний этап — установка крышки. Смазать имеющиеся на изделии запорные пазы или защёлки не помешает герметиком. Это снизит возможность попадания внутрь влаги, мусора и пыли.
