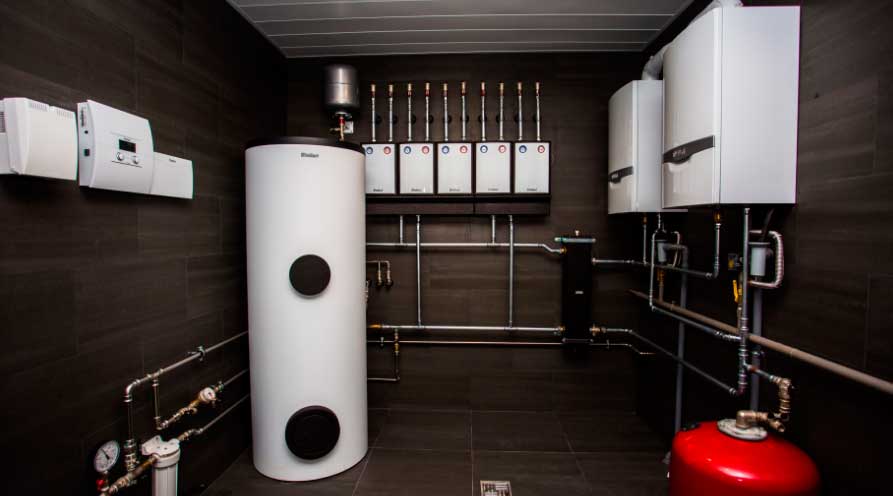

Котельная в частном доме: оборудование и фото, устройство и отделка, проект бойлерной, обустройство топочной

Эксплуатация и техника безопасности

Поскольку система, работающая с газом, не является безопасной, то при любых отклонениях от нормы, надо отключить оборудование и обратиться в компанию, занимающуюся его ремонтом и обслуживанием. Подачу топлива необходимо немедленно прекратить в нескольких случаях. К ним относится:

  • появление запаха газа;
  • перегрев теплоносителя;
  • отключение электроэнергии;
  • срабатывание тревожной сигнализации;
  • нарушение целостности участка трубопровода;
  • пламя, погасшее без отключения и каких-либо других причин;
  • некачественная работа вентиляции, недостаточная тяга в дымоходе;
  • изменение показаний датчиков, которые явно свидетельствуют о неполадках в системе;
  • обнаружение некорректной работы системы или приборов контроля, одного или нескольких.

Чтобы предотвратить внештатные ситуации, рекомендуют ежедневно проверять электрический кабель и его изоляцию. Любой дефект требует его скорейшей замены. Наличие в газовой котельной водопровода или емкостей с водой — обязательное условие

К дополнительным мерам предосторожности относится:

  • приобретение огнетушителей;
  • монтаж пожарной сигнализации;
  • запас песка, другого безопасного сыпучего материала.

Для больших котельных необходимо подготовить схемы эвакуации, однако к «газовым помещениям», обслуживающим частные дома, это требование, как правило, не относится.

Помещение для этого вида нагревательного оборудования, в первую очередь, призвано обеспечить безопасность людей, поэтому говорить про принцип работы газовой котельной не совсем правильно. Действует в ней именно оборудование, а комната лишь создает оптимальные условия для приборов. И для человека, защищенного ее стенами от далеко не самого безопасного вида топлива.

В завершение темы — популярное видео, короткое, емкое и, судя по отзывам, честное:

Требования к газовой котельной

Все работы по строительству помещения для котельного оборудования начинаются с  планировки, которую нужно сделать правильно. А для этого следует знать все принципиальные требования. Они бывают разными. Наиболее строгими являются требования к котельной, обустройство которой предусматривает применение газового водогрейного котла.

Принципиальные требования к отдельному помещению с газовым отопительным агрегатом с мощностью, большей 60 кВт, являются такими:

  1. Минимальный объем должен составлять 15 куб. метров.
  2. Наименьшее расстояние от пола к потолку – 2,5 м.
  3. На стенах должна быть негорючая отделка. Согласно правилам их огнеупорность не должна быть меньше ¾ часа.
  4. Освещение должно быть естественным. При этом на каждый 1 куб. метр пространства должно быть 0,03 кв. м окна. То есть площадь окна для помещения с высотой 3 м и площадью 5 кв. м должна составлять 0,45 кв. м. Такое окно может иметь размеры 60х75 см. Норматив площади окна установили потому, что в случае взрыва ударная волна должна легко выйти через оконный проем.
  5. Наличие вентиляции. Вентиляционная система должна работать так, чтобы на протяжении 60 минут воздух, наполнивший весь объем помещения, мог поменяться три раза.
  6. Отдельный выход.
  7. Наличие дымохода.

Газовый котел может находиться на кухне. Это возможно в том случае, если его мощность не превышает 30 кВт. Конечно, такие домашние агрегаты также должны соответствовать ряду требований:

  1. Площадь кухни должна превышать 15 кв. м.
  2. Стена, которая будет опорой для котла, должна быть сделанной из огнеупорного материала. Устройство нужно разместить так, чтобы его от стены разделяло расстояние, равное 10 см.
  3. Расстояние от пола к потолку должно быть больше 2,5 м.
  4. Возле пола должно размещаться небольшое по размерам отверстие для забора воздуха.
  5. Наличие системы вентиляции.
  6. Наличие как минимум одного окна с форточкой небольших размеров. Норма площади окна является такой же, как для отдельной мини-котельной.

Пристроенные бойлерные в частном доме

Если оборудование устанавливается в специальной пристройке, в таком случае, кроме упомянутых, необходимо выполнить некоторые дополнительные требования:

  1. Пристраиваться разрешается к сплошной стене: ближайшие проемы должны быть удалены не менее, чем на 100 см.
  2. Строительный материал должен иметь предел огнестойкости от 0,75 часа. Подходящие свойства имеются у бетонных, кирпичных и шлакоблочных стен.
  3. Чтобы избежать связи пристройки с основным зданием, потребуется обустройство индивидуального фундамента, отделенного от общего основания. Он предназначен не для трех, а для всех четырех стен.

Проектирование и расчет

Проектированием и расчетами должны заниматься специалисты

Создать проект и рассчитать компоновку котельной лучше специалисту. Однако с общими требованиями организации, должен быть знаком и владелец.

Воздухообмен

Частота полного обновления воздуха зависит от назначения помещения. В кухне воздух должен полностью обновляться за 1 час, но с учетом того, что для работы газовой плиты требуется еще дополнительно 100 м³. Если же речь идет об отдельной котельной, воздух обновляется трижды в час. Однако при этом воздухообмен нужно вычислять с учетом объема приточного воздуха для горения газа.

Собственно, расчет прост. Например, для нормальной циркуляции воздуха в котельной на 12 м² с высотой в 3 м необходимо 12*3*3=108 м³ воздуха за час.

Приточные и вытяжные потоки

Приточное отверстие размещают в нижней части двери или стены. Лучше если воздух в комнату будет заходить с улицы, но допускается и изнутри дома. Размеры отверстия определяют по мощности котла, габаритам помещения и типа агрегата. Так, для твердотопливного котла с закрытой топкой считают только трехкратный обмен воздуха. Для модели с открытой топкой учитывают воздух для горения топлива.

Допускается выполнить расчет с учетом только площади дома.

Вытяжную шахту обычно располагают рядом с дымоходом. Обязательно условие – вытяжка должна выводиться на крышу здания, иначе тяги в вентиляции не будет.

Устанавливать вентилятор в вытяжной канал запрещается.

Электричество

Проводку в котельную заводят обычным способом. Электрические кабели рекомендуется заделывать в стены. При высокой мощности отопителя лучше подключить его через отдельный щиток.

Советы и рекомендации

Общая площадь котельной прямо зависит от будущей производительности котла.

  1. В одном помещении нельзя располагать более 2 котлов;
  2. Выбор конструкции вентиляции и дымохода, на это влияет тип теплогенератора. Поэтому перед постройкой котельной, желательно заранее купить котел;
  3. Стены котельной желательно выливать из бетона или сложить из огнеупорного кирпича;
  4. Пол покрывают металлическим листом или керамической плиткой;
  5. Если есть дверь между котельной и жилым домом, она должна быть противопожарной;
  6. Обязательно предусмотреть свободное место возле котла, это обеспечит доступ к установленному оборудованию.

Слишком беречь деньги при покупке котла нежелательно, отсутствие регулярного обслуживания агрегата станет причиной снижения производительности и увеличит расходы на топливо. Электрические отопительные установки компактны, просты в обслуживании, их размеры не зависят от производительности.

Общие сведения

Монтаж котельной нужен в таких случаях, как:

1.если центральная магистраль отопления находится вдали от дома, нет возможности соединить с ней дом. В данной ситуации используют котельные, работающие за счет твердого топлива.

2.если нужно самостоятельно регулировать температуру носителя, которая в общей системе одинакова, и не дает возможности понизить и повысить температуру при необходимости.

Данный мини комплекс для отопления здания позволяет регулировать время работы оборудования, его интенсивность по желанию. Если для отопительной системы дома не применяют газовые котлы, то система оборудования не требует для работы какую-либо энергию, для нее не страшны перепады подачи газа, перебои, связанные с профилактическими работами обслуживающих организаций.

Электрические котельные

Самый безопасный вид топлива — электрический. Он не требует выделенного вентилируемого помещения, ввиду отсутствия каких-либо продуктов сгорания.

Помимо очень высокого коэффициента полезного действия (до 99%), электрические котлы выгодно отличают простота установки, практически бесшумная работа и легкость и уходе. К минусам можно отнести необходимость наличия стабильной мощной электросети.

Электрические источники тепловой энергии подключают к радиаторам отопления. Регулировка температуры осуществляется либо при помощи горелки, либо при помощи смесителя с сервоприводом.

Обустройство помещений под котлы отопления

Каждый вид оборудования отопления имеет свои особенности эксплуатации. Поэтому и обустроено помещение в зависимости от выбранных установок будет по-разному. Фотографии позволяют увидеть, каким должно быть помещение под котельную, оборудование в которой работает на разных видах топлива. Об основных особенностях в помещении мы расскажем далее.

  • Газовый котел. Его использование в котельной несет опасность взрыва установки. Поэтому в процессе работ владелец здания должен согласовать проект на установку газового агрегата в частном доме с соответствующими службами. В помещении, которое было выбрано для его размещения, должны отсутствовать оголенные электрические контакты. В металлические трубы должна быть спрятана вся проводка. Светильники, размещенные в комнате, должны быть закрыты плафонами. В наши дни купить газовую котельную в комплекте предлагают многие фирмы. Заплатив деньги, владелец получает все необходимое оборудование и материалы, которые обеспечат надежность её работы;

  • Жидкотопливный котел. Рядом с баком следует разместить котел с возможностью беспрепятственного подъезда к нему для заправки. Обычно его объем составляет 3-4 т. Его емкость рассчитывается в соответствии с объемом потребления в течение одного сезона. В самом помещении должна быть устроена эффективная система вентиляции. Как её создать, можно узнать из инструкций, которые есть на многих специализированных сайтах. Фотографии, прилагаемые к ним, помогут понять, как правильно сделать это. Также в помещении котельной должна быть хорошая звукоизоляция, поскольку установки, работающие на жидком топливе, при работе создают большой шум;
  • Схема котельной на твердом топливе в частном доме предполагает устройство дымохода, который должен выходить выше крыши. Кроме этого, на полу непосредственно перед камерой сгорания должен быть уложен стальной лист. Само же оборудование должно располагаться на некотором удалении от стен. Это обеспечит качественное техническое обслуживание;
  • Электрические котлы отопления. Каких-то особенностей в процессе их монтажа нет. Однако при установке такого оборудования в частном доме должны неукоснительно выполняться правила техники безопасности;
  • Комбинированные котельные. Они сочетают в себе все вышеуказанное в зависимости от видов используемого топлива.

Рекомендации по оборудованию котельной для частного дома

Принятие окончательного решения по расположению коммуникаций требует грамотного конструирования каждой детали, вплоть для построения хорошего чертежа с помощью инженера. Для определения требуемой мощности систем отопления и горячего водоснабжения необходимо произвести теплотехнический расчет. От него можно отталкиваться, подбирая оборудование нужной мощности. Многие используют настенный домовой котел, который легко подвешивается в кухне, ванной и других помещениях. Конечно, он не способен прогреть огромный особняк и, как правило, не используется в зданиях площадью более двухсот квадратных метров. Для навесного котла также понадобится установка небольшой трубы для удаления из комнаты продуктов горения.

В доме можно предусмотреть печное отопление или теплый пол, тогда необходимая мощность котла уменьшается. Помимо отопительного оборудования в загородном коттедже, может понадобиться бойлерная или газовая колонка для обеспечения расхода горячей воды. Необходимость бойлерной также зависит от размера обслуживаемых пространств и количества приборов.

Часто в небольших жилплощадях используют только мойку и унитаз, или душевую и туалетную комнату, расходуя воду в незначительном количестве. Тогда установка бойлерной не так уж нужна. Обычной газовой колонки вполне достаточно, но нельзя забывать, что это оборудование в первую очередь является причиной взрывов из-за некачественного обслуживания, плюс — это всегда открытый огонь. Бойлерная помимо надлежащего расхода горячей воды, обеспечивает безопасность. Котел при желании можно подобрать со встроенной бойлерной и установить его на кухне, ванной или прихожей. Кроме того, сами бойлерные могут быть компактными и настенными. Их легко обслуживать, и они занимают очень мало места. К сожалению, маленькое оборудование подходит, где используется только небольшое количество сантехнических приборов.

Если в коттедже более двух санузлов, то стоит подумать о приобретении крупной бойлерной, как правило, большие приборы устанавливаются на полу и требуют отдельного помещения. Помимо отопительного котла, бойлерной или колонки часто возникает необходимость в установке емкостей водоподготовки. Это система фильтров и очистных конструкций для жидкости. Их количество и объем напрямую зависят от качества воды, которая поступает в систему здания. Чаще всего они занимают довольно большое пространство, но некоторым удается уместить емкость в ванной.

В частном доме действительно можно обойтись без отдельного помещения под тепловой пункт. Особенно если здание небольшое, и его основная функция — это дача на летнее время. Кроме того, такое решение нужно принимать еще на стадии проекта и продумать все нюансы. Лучше заранее узнать какую систему используют соседи, что за вода на этом участке и т. д. Без отдельного помещения для бойлера или отопительного оборудования нельзя обойтись в жилище, где устанавливается крупный напольный котел или напольный бойлер. Это необходимо в загородных коттеджах, где большая отапливаемая площадь или много санузлов. Кроме того, отдельное помещение необходимо, если в коттедже устанавливается система вентиляции с подогревом приточного воздуха.

Монтажные работы

В целом монтаж оборудования одинаков для всех видов систем отопления.

Поэтому рассмотрим монтаж на примере самого распространенного и в то же время самого сложного в установке своими руками и эксплуатации газового котла.

Монтажная схема систем отопления представлена ниже.

Газовые котлы бывают двух видов: настенные и напольные.

Настенная модель

Монтаж производится при температуре воздуха в помещении от +5 до +35 градусов и влажности воздуха — не более 80%.

Монтаж начинается с отделки стен, которые нужно покрыть жаропрочным материалом, толщиной 2 мм.

Так как вентиляция в котельной частного дома имеет важное значение, вентиляционные отверстия нужно сделать на начальном этапе установки. Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба. Изнутри на трубу устанавливается обратный клапан

Изнутри на трубу устанавливается обратный клапан

Для этого внизу стены на высоте 30 см от пола пробивается отверстие диаметром 15 см с выходом на улицу, и вставляется пластиковая труба. Изнутри на трубу устанавливается обратный клапан.

Таким же образом делается вытяжное отверстие. Схема вентиляции представлена на рисунке.

Особенно, вентиляция нужна, если окно и дверь герметичны.

Теперь можно производить монтаж непосредственно самого оборудования. Сначала к стене прикрепляется кронштейн для котла, который, как правило, входит в комплектацию.

Минимальная высота расположения котла составляет 80 см от пола. Кронштейн нужно прикрепить параллельно полу.

При выполнении работ своими руками проверить это можно строительным уровнем.

После закрепления котла, в наивысшей точке системы нужно установить расширительный бак и воздушный кран.

Для предотвращения засорения теплообменника, на трубу подвода воды нужно установить угловой сетчатый фильтр. На фильтр с двух сторон, а также на патрубки, желательно установить шаровые клапаны.

В будущем это позволит менять фильтры без слива воды из системы. После этого нужно сделать подключение к дымоходу.

Теперь надо соединить трубы с соответствующими патрубками котла, предварительно убрав заглушки от изготовителя. Труба поступления воды подключается сверху, а труба возврата – снизу.

Лучше соединить газовой сваркой. При монтаже своими руками допускается уклон труб отопления не более 5 мм на 1 м трубы. Схема подключения труб представлена на фото.

Следующим этапом является обвязка. Котел нужно подсоединить к трем системам: газовой, гидравлической, электрической.

Подсоединение оборудования к газопроводу лучше делать не своими руками, а с помощью сертифицированного специалиста.

Электрическая обвязка и гидрообвязка могут быть выполнены своими руками. Схема гидрообвязки позволит наглядно увидеть подключение.

Обвязка осуществляется с соблюдением следующих условий:

  1. Горячие газы и вода в теплообменнике должны двигаться противотоком, в противном случае может произойти взрыв.

    После завершения гидрообвязки, все подключения нужно тщательно осмотреть и желательно повторить осмотр некоторое время спустя;

  2. Если в отопительной системе был антифриз, то его нужно слить и промыть оборудование несколько раз во избежание взрыва.

Перед монтажом котла обязательно должны быть установлены:

  • вентиль/газовый кран;
  • счетчик;
  • сигнализатор загазованности;
  • термозапорный клапан.

Электросистема должна быть оснащена автоматикой, которая предотвратит замыкания и перегревы.

Перед первым запуском, оборудование нужно наполнить водой для проверки герметичности.

Видео:

Но сначала нужно отключить котел от сети и открыть встроенный вентиль, находящийся в нижней части котла.

Напольная модель

Напольные котлы являются намного мощнее навесных, поэтому чаще всего размещаются в отдельном помещении.

Для напольного оборудования пол должен быть ровным и прочным для равномерной нагрузки на все ножки. Лучше, если это будет цементная стяжка.

После установки котла с бойлером, оборудование нужно подвести к дымоходу, а затем к системе отопления дома с установкой фильтра, защищающего от засора.

При подключении к водоснабжению, врезку в водопровод нужно разместить максимально близко к входу трубы в дом.

Видео:

Это обеспечит бесперебойную подачу воды и высокое давление воды в системе. Затем производится обвязка оборудования.

Таким образом, выполнить установку отопительного оборудования в частном доме можно своими руками, а соблюдение всех норм и правил по устройству котельного помещения, а также по установке оборудования обеспечит длительную и безопасную работу системы.

Сколько времени и денег ушло на ввод газа в дом и запуск котельной

Эпопея с подключением газа начала 27 марта и закончилась 3 октября. Сроки можно уменьшить, если бы пользователь не уехал на месяц в командировку.

Стоимость подключения газа:

  • Геодезия — 13 тыс. руб.;
  • Протокол вентиляции — 4 тыс. руб.;
  • Протокол заземления — 4 тыс. руб.;
  • Договор присоединения — 58 тыс. руб.;
  • Договор строительно-монтажных работ — 124 тыс. руб.;
  • Материалы для строительно-монтажных работ — 18 тыс. руб.;
  • ДРП и счетчик — 48 тыс. руб.;
  • Копка и затем закапывание вырытой траншеи по участку — 7 тыс. руб.;
  • Краска для труб — 500 руб.,
  • Договор обслуживания на год — 13 тыс. руб.;
  • Договор пуска газового оборудования — 6 тыс. руб.

Итого: 295.5 тыс. рублей.

Дорого это или нет?

Alex347

У меня сосед, через компанию, газифицировал дом за 500 тыс. рублей. Сделали конечно всё быстро.

Urok110

А я сам газификацией дома занимаюсь. Начал в марте, конец работ в октябре. Труба находится в 60 м от дома. По участку, до дома, вести еще 45 м. За всё отдал 336 тыс. рублей.

Монтаж газового настенного котла – требования к кухне

  1. Потолок — 2 метра и выше.
  2. Общий объем кухни — больше 7,5 м3, оборудована вентиляция, установлено окно и есть дверь, выходящая на балкон.
  3. Для воздухообмена необходимо оборудовать решетку внизу стены или двери, которая выходит в соседнюю комнату, площадь решетки – не менее 0,02 м2.

Если кухня в квартире не соответствует требованиям СНиП, то газовое отопительное оборудование можно устанавливать и эксплуатировать только с разрешения газового надзора.

Категорически запрещено устанавливать в одной комнате больше 2-х приборов отопления или больше 2-х бойлеров, если объем помещения меньше 7,5м3

Существующие правила установки газового котла в частном доме во многом повторяют требования, предъявляемые к котлам, которые работают в квартирах многоэтажных домов. Отличия вызваны только тем, что часто в частном доме для отопительного оборудования выделяется отдельное помещение или здание, к которому предъявляются дополнительные требования, перечисленные ниже.

https://www.youtube.com/watch?v=y9ddo5Hu-nM

Вентиляция помещения котельной

Для нормальной работы отопительного оборудования, сжигающего газ, требуется постоянный приток воздуха. Его должно хватать не только на поддержание процесса горения, но и на удаление дымовых газов.

Для обеспечения нормального воздухообмена котлу небольшой мощности в старом здании обычно хватает естественной вентиляции топочной комнаты. Воздух сюда поступает из неплотностей в дверях и окнах, а также через другие незаделанные щели. Если же котельная имеет герметичные двери и окна, ей требуется дополнительное вентилирование – естественное или искусственное.

Естественная вентиляция

Для котла мощностью до 30 кВт естественную вентиляцию сделать несложно. Для этого в нижней части стены (25-30 см от пола) нужно пробить отверстие на улицу диаметром 10-15 см и вставить в него пластиковую трубу.

Для защиты приточного вентканала от мусора на него одевают пластиковую или металлическую сетку с мелкой ячейкой (1-2 мм). Изнутри на этот воздуховод ставят обратный клапан (он не дает воздуху выйти наружу). Точно также обустраивается вытяжное отверстие. Обратный клапан на него ставить не нужно, а вот прикрыть снаружи козырьком от попадания дождя и снега весьма полезно.

Приточное отверстие следует располагать как можно ближе к топливнику котла, чтобы  воздух сразу шел в камеру сгорания и не «гулял» по всему помещению котельной. Вытяжку лучше пробить прямо над котлом, чтобы продукты горения сразу уходили на улицу.

Искусственная вентиляция

Поскольку работа естественной вентиляции плохо поддается регулировке и зависит от погодных условий, для мощных котлов (более 30 кВт) в частном доме ставят искусственную систему вентиляции. Схема ее работы включает два электровентилятора: приточный и вытяжной.

Их производительность (м3/ час) выбирают, исходя из требований 3-кратного воздухообмена в топочной. Измерив высоту, ширину, длину помещения и перемножив полученные цифры, мы получим внутренний объем. Умножив его на 3, мы определим объем воздуха, который вентиляторы должны закачать в топочное помещение и отвести из него.

Проектирование

Любой проект должен начинаться с определения бюджета, после чего во внимание принимаются пожелания хозяев относительно вида каминной конструкции, размеров, функциональности. После составления чертежей выбирается место под установку сооружения

К нему предъявляются некоторые требования:

• не допускается расположение вблизи камина деревянных построек и ограждений;

• если зона расположена в низине, во время выпадения осадков её может подтопить;

• граница с соседским участком не самый удачный вариант, при эксплуатации однозначно возникнут разногласия по поводу дыма и запаха;

• предпочтение отдавать открытым и проветриваемым площадкам;

• перед строительством следует учесть прокладку линий коммуникаций для комфортного отдыха в вечернее время.

На завершающем этапе проектирования выполняется составление сметы и списка необходимых материалов.

Что надо знать о вентиляции котельной?

Работающему котлу для поддержания процесса горения нужен кислород, и его приходится брать из воздуха. Необходимо также не дать угарному газу накапливаться в помещении котельной и проникать в дом. Притоку свежего воздуха в помещение котельной по отношению к оттоку положено быть троекратным.

В котельной надо сделать приточную и вытяжную вентиляцию.  Для естественного вентилирования котельной в противоположной от котла стене прорубается канал диаметром 13-15 см при мощности котла до 35-40 кВт и 17 см при большей мощности. В него вставляется вентиляционная труба, укомплектованная заслонкой и сеточкой.

Естественную вентиляцию котельной легко сделать самостоятельно. Но она не позволяет контролировать приток и отток воздуха, качество вентиляции зависит от погодных условий

Если котельная размещена в обособленном помещении, то подачу воздуха снаружи можно обеспечить через жалюзийные решетки, устанавливаемые непосредственно во входной двери – в нижней ее части.

Норматив на размер приточных отверстий – не менее 8 см2 поперечной площади на 1 кВт мощности котла, если воздушная тяга происходит с улицы. Вентиляцию котельной связывают и с вентиляционной системой всего дома. Если воздух поступает изнутри, размер отверстия надо рассчитывать, исходя из другого норматива – 30 см2 на 1 кВт.

Альтернативой естественной вентиляции или дополнением к ней является принудительная вентиляция. Чтобы сократить потребление электроэнергии, ее подключают к котловому оборудованию – вентиляторы будут вращаться только при работающем котле. В газовой и дизельной котельных вентиляционную систему следует поместить в корпус во избежание воспламенения, взрыва.

Новшеством для тех, кого интересует специфика устройства котельной в частном доме, станут автоматизированные климат-системы. Они поддерживают заданные климатические параметры в помещении в автоматическом режиме и изменяют их при необходимости без участия человека.

Котельная в пристройке с вертикальным дымоходом из стали на естественной тяге. Более долговечной будет керамическая труба. Как вариант можно рассмотреть керамический дымоход в стальном корпусе. Он сохраняет преимущество по долговечности, но более прост в монтаже

Все отопительные котлы оснащены камерой сгорания открытого или закрытого типа. Для оборудования с закрытой камерой сгорания ограничений по объему помещений нет, наличие окна тоже не обязательно.

В первом случае дым отводится наружу посредством естественной тяги через вертикальную дымовую трубу. Часть воздуха из помещения уходит туда же, и поэтому приходится обеспечивать постоянное проветривание помещения.

Во втором случае продукты горения удаляются из камеры принудительно с помощью вентилятора через особый двойной дымоход – коаксиальный. В нем одна труба вложена в другую. По внутренней движется дым, по внешней в обратную сторону поступает необходимый для поддержания горения воздух.

Длина обычного вертикального дымохода – не менее 5 метров. Его конец должен выступать за пределы верхнего конька крыши, и не всегда технически возможно соорудить под него сквозную шахту

Дымоход по принципу «труба в трубе» более короткий и может быть направлен горизонтально. Для обоих типов дымоходов важно, чтобы площадь сечения дымовой трубы была не меньше площади сечения патрубка, к которому она подключается. И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными

Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет

И, наконец, несколько слов о конструкции горелок. Они бывают атмосферными и наддувными. Устройства первого типа используются только в газовых котлах. Газ в них подается за счет давления, образующегося в газовой магистрали или баллоне. Слышно, как горит пламя, иного шума нет.

В устройствах второго типа вентилятор смешивает газ с воздухом, чтобы горение было более ровным. С шумом вентилятора приходится мириться. Котлы с наддувными горелками работают и на газе, и на дизельном топливе, для них требуется дымоход меньшего сечения.

В коаксиальном дымоходе воздух с улицы, проходя по трубе, нагревается от внутреннего канала, по которому движутся продукты сгорания. Воздух попадает в топку подогретым, что уменьшает расход топлива и повышает КПД оборудования

Общие сведения

Несмотря на большой ассортимент топлива, использование твердотопливных котлов остается наиболее оптимальным вариантом для сельской местности, где в большинстве случаев отсутствует газификация. Конечно, можно воспользоваться электричеством, но в этом случае отопление обойдется гораздо дороже.

Правда, многие люди котлам предпочитают традиционные русские печи. Однако, этот вариант подходит лишь для относительно небольших домов. Если же жилье габаритное и имеет несколько этажей, то без котла не обойтись.

При этом следует учитывать, что деревянные дома являются более требовательными к пожарной безопасности. Поэтому обустройство котельной требует особого подход и соблюдения определенных правил, с которыми мы ознакомимся ниже.


Стены котельной должны быть отделаны негорючим материалом

Перечень требований

Определяясь с местом отопительного оборудования, необходимо ориентироваться на его мощность:

  • До 60 кВт. Такой прибор можно установить на кухне, соблюдая специальные условия.
  • 60-150 кВт. Котельную разрешается обустроить в автономном помещении на любом этаже. Если в качестве топлива используется природный газ, местом монтажа может выступать подвал или цокольный этаж.
  • 150 -350 кВт. Бойлерная должна находиться в отдельной комнате на первом или цокольном этаже. Еще один допустимый вариант – пристройка и отдельное здание.

Отдельную котельную разрешается использовать и для размещения агрегатов мощностью менее 60 кВт. В этом есть даже свои преимущества, ведь в таком случае все необходимое оборудование будет находиться в одном месте.

Объем котельной для газового котла также регламентирован:

  • Для агрегатов мощностью не более 30 кВт топочная должна обладать минимальным объемом 7,5 м3 (не путать с площадью).
  • 30-60 кВт — 13,5 м3.
  • 60-200 кВт — 15 м3.

Если газовый котел предполагается разместить на кухне, на этот случай прописаны другие нормы: объем комнаты — от 15 м3, при высоте стен от 2,5 м.

Каждый из случаев обустройства топочной требует отдельного подхода, хотя имеются и общие условия:

  • Внутри помещения котельной в коттедже должен попадать свел с улицы. К площади окон также предъявляются отдельные требования: каждому 1 м3 объема должно соответствовать не менее 0,03 м2 оконного проема. В данном случае речь идет о размере стекла. Оконная система обязательно должна быть распашной, створки которой открываются наружу.
  • Окно должно обладать форточкой на случае аварийного проветривания при аварийной ситуации с пропуском газа.
  • Запрещается отсутствие вентиляции или дымохода, которые выводят продукты сгорания на улицу. Для отвода выхлопов маломощного котла до 30 кВт разрешается использовать отверстие в стене.
  • Наличие холодного трубопровода для подпитки системы. То же самое касается наличия дренажа для сливания теплоносителя.

Еще одно общее условие (появилось в последней версии правил) – комплектация двухконтурного газового оборудования мощностью от 60 кВт приборами слежения за степенью загазованности. При срабатывании система сразу блокирует подачу газа.

Нормативные документы

Котельная в частном доме — объект повышенной взрыво- и пожароопасности. Нормативы предусматривают меры, направленные на увеличение надежности этих помещений, предотвращение несчастных случаев и разрушений строительных конструкций при утечке газа.

При проектировании и устройстве газового отопления руководствуются:

  • инструкцией МДС 41.2-2000 по размещению котлов;
  • СНиП 2.04.08-87 п.6.29-48;
  • СП 41-104-2000 глава 4;
  • СП 42-101-2003 пункт 6.17-25;
  • СП 62.13330.2011 пункт 7;
  • СП 60.13330.2012 пункт 6.6;
  • СП 55.13330.2011 пункт 6.12.

Нормы разработаны для котельных, где источником тепловой энергии служат автоматизированные агрегаты заводского производства. Они рассчитаны на максимальную температуру теплоносителя 115°С и давление в сети, не превышающее 1 МПа. Для использования оборудования на территории Российской Федерации Ростехнадзор выдает специальное разрешение.

Правила и нормы установки газового котла в частном доме

Нормы регламентируют конструктивные решения и планировку при размещении газового оборудования в загородных усадьбах:

Котлы не допускается устанавливать в помещении высотой ниже 2,5 м. Регламентируется минимальный объем топочной — 15 м³. При этих характеристиках площадь технической комнаты составляет 6 м². Рекомендуемый размер для удобства обслуживания теплового генератора — 7-10 м².

Если в помещении установлено дополнительное оборудование или комната используется с бытовыми целями (постирочная, гладильная), площадь увеличивают до 12 м².

Котельная в частном доме отгораживается от соседних помещений стенами или перегородками из негорючих материалов. Отделка также не должна поддерживать горение.

В деревянных домах, относящихся к объектам повышенной пожароопасности, котел устанавливают в отдалении от стен на расстояние 400 мм. Это ограничение относится к мебели из древесины и другим легко возгорающимся предметам.

Если применяются экраны из асбестового картона, обшитого кровельной сталью, расстояние можно уменьшить в 2 раза. При этом должно соблюдаться условие — защита отстоит от легко сгораемых конструкций на 25 мм и выходит за горизонтальные габариты оборудования на 150 мм, за верхнюю поверхность — на 300 мм.

Естественное освещение — обязательный стандарт для бойлерных. Нормы не ограничивают высоту окон и не диктуют их геометрическую форму. Площадь остекления рассчитывают с учетом объема помещения. Она составляет 0,03 м² на 1 м³ котельной.

Для помещения объемом 15 м³ требуемый размер остекления составляет 0,45 м². Это площадь среднего проема 60х80 см. Норма не предусматривает обеспечение хорошей освещенности. Просвет нужен для восприятия ударной волны при возможном взрыве и сохранения строительных конструкций от разрушения.

При толщине стекла 3 мм его минимальная площадь составляет 0,8 м², 4 мм — 1 м², при 5 мм — не менее 1,5 м².

В котельной предусматривают естественную вентиляцию и дымоудаление. В зависимости от модели агрегата оно может быть принудительным. Трубу дымохода выводят на отметку выше уровня крыши.

Расположение котельной учитывают в объемно-планировочном решении дома. Все технические помещения размещают с северной или восточной стороны. В южной и западной части строения лучше запланировать жилые комнаты.

Для удобного обслуживания котельную рекомендуется сгруппировать с другими помещениями, содержащими техническое оборудование — санузлом, кухней, гаражом.

В котельной предусматривают подачу воды и возможность ее отвода при сливе из системы. Запрещено рядом устанавливать электрический щит, чтобы не пересекать электропроводку и водяные коммуникации.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
