Применение комбинированных котлов
Теплогенераторы, работающие на различных энергоносителях, появились не вчера. Еще со времен СССР известны «двухтопливные» котлы газ – дрова, в них для перехода на древесину приходилось снимать горелочное устройство. В современных отопительных агрегатах твердое топливо комбинируется не только с газом, но и с электричеством, что более актуально для пользователей. Домовладелец, решившийся купить котел отопления на дровах и электроэнергии, одним махом решает несколько вопросов:
- Применяет для обогрева сразу два энергоносителя, альтернативных по отношению к природному газу.
- Исключает выхолаживание помещений частного дома, когда содержимое топливника полностью сгорает, а новая порция угля или дров не загружена.
- Повышает удобство эксплуатации водяного отопления, поскольку вставать среди ночи и бежать в котельную уже не требуется.
Серия котлов Warmos
Начиная с 2000 года началось производство электроотопительных котлов Warmos, которые подняли класс продукции на новый уровень. Простое комфортное управление сделало эту линейку популярной у потребителей, что стало толчком для совершенствования и появления новых моделей:
- Модельный ряд Warmos включает 5 марок котлов мощностью от 36 до 60 кВт для площадей от 360 до 600 м2. Относящийся к классу комфорт электрический котел эван имеет улучшенные технические характеристики. К ним относятся усиленная теплоизоляция корпуса, ротация ТЭНов, задержка включения ступеней, возможность ступенчатого изменения мощности.
- Линейка Warmos М мощностью от 7,5 до 30 кВт предназначена для площади 75-300 м2. Для этой марки характерно наличие циркуляционного насоса. Кроме стандартных термовыключателей, эти модели имеют датчик давления и реле протока, обеспечивающие дополнительную безопасность.
- Котлы Warmos RX мощностью от 3,75 до 30 кВт отапливают от 37 до 300 м2 и имеют высокий уровень энергоэффективности. Работают бесшумно и стабильно даже при повышенном или пониженном напряжении в сети, имеют циркуляционный насос. В качестве теплоносителя может безопасно использоваться антифриз. Работу можно контролировать с помощью понятного дисплея.
- Ряд котлов Warmos IV – последняя разработка этой серии. Диапазон мощности 3,75-30 кВт. Обновленный дизайн корпуса и светодиодный экран, оснащенный мембранной клавиатурой, отличают его от предшественников. Температура теплоносителя может задаваться с точностью до одного градуса в промежутке 5-85 °С. Благодаря электронной системе терморегулирования, автоматически определяется оптимальный режим потребления электроэнергии.
- Котлы Warmos QX относятся к классу люкс и имеют мощность от 7,5 до 27 кВт. Технические характеристики позволяют назвать такую модель миникотельной. В комплектацию входит циркуляционный насос, расширительный бак, автоматический воздухоотводчик и другие элементы безопасности, необходимые в закрытой системе отопления. Программатор предоставляет возможность выбирать температуру в зависимости от дня недели или времени суток. Он автоматически определяет причины неполадок и сообщает о них.
Дополнительное оборудование
На все электрокотлы эван, в частности моделей Warmos, может быть подключен модуль дистанционного управления одной из двух моделей. Wi-Fi Climate позволяет управлять температурой в помещении, выставлять режим работы или выключать отопление с любого устройства (компьютера, планшета, смартфона) посредством интернета.
Модуль GSM Climate имеет собственную SIM-карту, с помощью которой осуществляется передача данных между ним и телефоном владельца. Это позволяет управлять микроклиматом в помещении, находясь далеко от дома.
Информация об изменениях в работе котла или неполадках сразу поступает к владельцу котла, что дает возможность постоянного контроля за работой оборудования. Модуль может подключаться как при установке, так и к уже действующему котлу.
Использование ТТ-котлов длительного горения
Далеко не каждый домовладелец имеет техническую возможность подключить мощное электрооборудование, к каковому относятся комбинированные и чисто электрические котлы. Причина – ограничение лимита выделенной мощности, на частный дом. Величина лимита зависит от пропускной способности местных сетей электроснабжения, которую сам хозяин загородного коттеджа увеличить не может.
В отсутствие природного газа на участке либо при высокой стоимости присоединения к магистрали реальный выход один – купить котел на дровах и угле длительного горения или сделать его самостоятельно. Продолжительность работы с 1 загрузки у обычного ТТ-котла составляет 3—6 часов, что заставляет хозяина работать около него истопником. Комфортный интервал между закладками топлива – не менее 8 часов, а столько обеспечивает не всякий отопитель.
Новейший пиролизный котел с увеличенным объемом топливника ATMOS D30
Беда в том, что любой захудалый производитель нарекает свои изделия котлами длительного горения с целью продать несведущему пользователю. Узнать правильный агрегат среди других теплогенераторов можно по следующим признакам:
- при одинаковой мощности котел с большим запасом хода оснащен топливником увеличенного объема (от 100 л) и отличается размерами;
- в паспорте указана продолжительность горения от 8 часов (на древесине);
- для удобства агрегат оборудован дополнительной загрузочной дверцей.
Подробная информация о теплогенераторах этого типа и рекомендации по их выбору опубликованы отдельной темой.
Котёл Энергия ТТ: особенности и характеристики
Твердотопливные котлы длительного горения Энергия ТТ Комфорт – это самая популярная серия агрегатов высокой производительности, предназначенная для систем бытового и промышленного отопления. Производство налажено в России по лицензии завода Украины. Данные устройства – прекрасный вариант, когда отсутствует возможность проведения магистрального газа. Котлы производителя управляются при помощи комнатного терморегулятора, что не дано ни одному другому твердотопливному агрегату. Энергия ТТ Комфорт – это котлы с мощностями от 10 до 40 кВт. Всего семь моделей: 10, 15, 18, 20, 25 и 40 кВт, работающих на антраците, буром и каменном угле, угольных брикетах, опилках, щепках и поленьях. Высокомощная модель 60 кВт работает только на антраците.
О других видах топлива для котлов можете узнать здесь.
Агрегаты серии Энергия Комфорт ЭКО имеют электронную систему регулировки температурных режимов, они зависимы от электроэнергии.
Серия Энергия Комфорт Мини подразумевает температурную регулировку термомеханическим способом, это твердотопливные устройства длительного горения не зависящие от электроэнергии. При возникновении перебоев в сети предусмотрено подключение этих котлов к гравитационной системе отопления.
Рассмотрите таблицу, чтобы понять основные технические характеристики котлов Энергия ТТ 6–12 кВт, ТТ 6–18 кВт, ТТ 6–25 кВт, ТТ 6–40 кВт.
| Основные характеристики котлов Энергия ТТ | ||||
|---|---|---|---|---|
| Модель | ТТ 6–12 | ТТ 6–12 | ТТ 6–25 | ТТ 6–40 |
| Минимальная / максимальная мощность, кВт | 1-12 | 1-18 | 1,5-25 | 2-40 |
| Отапливаемая площадь, м² | 120 | 180 | 250 | 400 |
| Объём бункера, м³ | 0,12 | 0,27 | 0,4 | 0,4 |
| Вес загружаемого угля, кг | 100 | 220 | 350 | 350 |
| Объём воды в котле, л | 27 | 35 | 57 | 60 |
| Высота / глубина, мм | 1250 / 500 | 1400 / 630 | 1500 / 770 | 1500 / 770 |
| Масса нетто, кг | 136 | 190 | 280 | 310 |
| Толщина металла внутр. / наруж. рубашки, мм | 3/3 | 4/4 | 4/4 | 4/4 |
| Максимальное рабочее давление, бар | 2 | 2 | 2 | 2 |
| Потребление электрической энергии (напряжение 220+20 В) | 4-46 | 4-54 | 4-62 | 4-87 |
| КПД | 70-80 | 70-80 | 70-80 | 70-80 |
| Минимальная / максимальная температура на выходе, °C | 40-90 | 40-90 | 40-90 | 40-90 |
Для увеличения мощности отопления для обогрева помещений большой площади требуется одновременно подключить несколько водогрейных котлов, в таком случае они вместе смогут нагреть нужное пространство.
Любой твердотопливный котёл Энергия осуществляет горение топлива в нижней части конструкции, что оборудована проточными толстостенными колосниками. Загрузка большого объёма топлива обеспечивает продолжительное горение, исходя от тепловых потерь помещения, топливного качества и объёма бункера котельного оборудования. Максимальное время функционирования агрегата при разовой загрузке составляет 21 день.
Естественный тип тяги; управление электронное, датчиком управления работой наддува, насосами отопительной системы.
Электрокотлы ЭВАН
Электрические котлы Эван серии «Стандарт» C1 являются современными источниками тепла и предназначены для отопления жилых, производственных, административных и других помещений. Они с успехом применяются как в качестве резервного, так и основного источника теплоснабжения, удобны в эксплуатации и не требуют особого ухода. К тому же, котлы «Стандарт» не загрязняют окружающую среду вредными выбросами, а выданные сертификаты подтверждают их высокое качество. За счет плавного регулирования температуры теплоносителя котлы серии «Стандарт» C1 можно использовать в системах «теплый пол».
- Простота монтажа, управления и технического обслуживания
- Единый корпус
- Блочные ТЭН.Ы из нержавеющей стали
- Гарантия надежной работы при изменении напряжения питающей сети ±10% от номинального значения
- Плавная регулировка температуры теплоносителя термостатом
- Двойная защита от перегрева
- Колодка для подключения циркуляционного насоса и датчика температуры воздух
| Рабочее давление о котле, не более | 0,3 МПэ (3,0 атм.) |
| Испытательное давление котла на производстве | 0,5 МПа (5,0 атм.) |
| Давление опрессовки системы отопления с котлом после монтажа, не более | 0,4 МПа (4,0 атм.) |
| Диапазон регулировки температуры теплоносителя | 30-85°С |
| Температура срабатывания аварийного датчика с самовозвратом | 92±3°С |
| КПД прибора | 93% |
| Гарантийный срок эксплуатации прибора | 18 месяцев |
Устройство прибора
- котел
- панель
- входной патрубок
- выходной патрубок
- датчик термовыключателя
- датчик терморегулятора
- зажим клеммный (насос, датчик температуры воздуха)
- кронштейн
- блок клеммный
- контактор
- панель управления
- ручка термогерулятора «ТЕМПЕРАТУРА»
- выключатель «СЕТЬ»
- сигнальная лампа «НАГРЕВ»
- предохранитель цепи управления
- предохранитель циркуляционного насоса
- закладная
- зажим заземления
- блок ТЭН
Технические данные
| Наименование | ЭВАН С1 5 | ЭВАН С1 6 | ЭВАН С1 7,5 | ЭВАН С1 9 | ЭВАН С1 12 |
| Мощность, кВт | 5 | 6 | 7,5 | 9 | 12 |
| Отапливаемая площадь (м2), при высоте потолка 2,7м | 50 | 60 | 75 | 90 | 120 |
| Рабочее напряжение, В, ±10% | 220 | 220 | 220/380 | 220/380 | 380 |
| Количество блоков ТЭН, шт. | 1 | 1 | 1 | 1 | 1 |
| Количество ТЭН в блоке, шт. | 1 | 1 | 3 | 3 | 3 |
| Мощность одного ТЭНа, кВт | 5 | 6 | 2,5 | 3 | 4 |
| Напряжение ТЭН, В | 220 | 220 | 220 | 380 | 380 |
| Сечение жилы (медь), мм2 | 4 | 4 | 6/2,5 | 6/2,5 | 4 |
| Диаметр патрубка G» | 1¼ | ||||
| Вес, кг не более | 20 | 20 | 20 | 20 | 20 |
| Наименование | ЭВАН С1 15 | ЭВАН С1 18 | ЭВАН С1 24 | ЭВАН С1 30 |
| Мощность, кВт | 15 | 18 | 24 | 30 |
| Отапливаемая площадь (м2), при высоте потолка 2,7м | 150 | 180 | 240 | 300 |
| Рабочее напряжение, В, ±10% | 380 | 380 | 380 | 380 |
| Количество блоков ТЭН, шт. | 1 | 2 | 2 | 2 |
| Количество ТЭН в блоке, шт. | 3 | 3 | 3 | 3 |
| Мощность одного ТЭНа, кВт | 5 | 3 | 4 | 5 |
| Напряжение ТЭН, В | 380 | 380 | 380 | 380 |
| Сечение жилы (медь), мм2 | 4 | 6 | 10 | 10 |
| Диаметр патрубка G» | 1¼ | |||
| Вес, кг не более | 20 | 24 | 24 | 24 |
Смотреть цены на электрические котлы ЭВАН
Лучшие известные производители и модели: характеристики и цены
Теплодар Куппер Практик 14
Один из лучших комбинированных котлов дрова-электричество для отопления частного дома. Известен своей надежностью, доступной ценой, эффективностью (благодаря удачной наклонной конструкции топки), практичностью и легкостью очистки. Котел также имеет очень компактные размеры. Мощность ТЭНов – всегда 6 кВт.
Модель является лучшей в соотношении цена-качество, занимает призовые места в самых различных рейтингах, согласно опыту монтажа и отзывам владельцев на протяжении более 6 лет эксплуатации не было серьезных сервисных нареканий.
Единственными недостатками, которые отмечают владельцы, является допустимое рабочее давление всего в 1 бар и слишком горячий выход газов, из-за чего могут плавиться или сгорать неустойчивые к температуре материалы, например, используемые в дымоходах из сэндвич-труб.
Стоимость: 15 900-19 000 руб.
ZOTA Тополь М 14
Еще один известный комбинированный котел. Отличается своей технологичностью: вертикальная и горизонтальная дверцы для загрузки топлива, трехходовой теплообменник, водяная рубашка охлаждает зольник и предотвращает его деформацию, корпус изолирован базальтовым картоном, что снижает теплопотери через водяную рубашку. Помимо дров и угля можно сжигать антрацит, максимальное давление — 3 бар, котел можно использовать в системе отопления закрытого типа.
Главным недостатком является сомнительная надежность и качество сборки. Несмотря на то, что многие котлы беспроблемно работают уже более 7 лет, встречаются случаи протекания теплообменника вследствие воздействия коррозии. Поэтому обязательным условием является использование в качестве теплоносителя очищенной мягкой воды + установка в систему умягчающего фильтра .
Стоимость: 27 000-29 000 руб.
Каракан 16ТПЭВ 3
Очень компактная двухконтурная модель. Имеет максимально простую конструкцию, большое загрузочное отверстие и топку, не требователен к топливу и абсолютно всеяден. Допустимое давление 3 бар, что позволяет использовать котел в системах закрытого типа. Верхняя часть котла – это варочная поверхность. Сервисных нареканий за более 5 лет эксплуатации не было.
Стоимость: 23 900-25 300 руб.
ЭВАН WARMOS TT-18
Неприхотливый к топливу, но и не самый эффективный комбинированный котел. В нем без проблем можно сжигать опилки, любые топливные отходы и традиционные виды топлива. Отличается также вместительно топочной камерой: длительность горения на одной загрузке дров до 8 часов, а на угле – до 15. Несмотря на простую конструкцию, под корпусом предусмотрен слой теплоизоляции. Имеется штатный термостат, управляющий ТЭНом, однако мощность нагревателя всего 2 кВт.
Из недостатков – посредственное качество, надежность и довольно высокая для такой простой конструкции цена.
Стоимость: 26 000-29 000 руб.
Хозяевам частных домов, использующим для обогрева печи на твердом топливе, хорошо знакома проблема выхолаживания жилища после полного прогорания закладки дров или угля. Это случается ночью либо в отсутствие хозяев, когда некому подбросить новых поленьев в топку. Вопрос решается несколькими способами:
- использовать комбинированный котел отопления дрова – электричество;
- установить 2 раздельных источника тепла – твердотопливный и электрический;
- не связываться с электроэнергией и поставить котел на дровах длительного горения.
Предлагаем детально рассмотреть перечисленные варианты, чтобы выбрать наиболее комфортный способ отопления загородного дома.
Возможность применения электрических котлов необходимо рассматривать в следующих случаях:
— в качестве основного источника тепла (при наличии достаточной выделенной электрической мощности и при невозможности (или дороговизне) подключения к газораспределительной сети;
— в качестве временного источника тепла на период строительных работ и прокладки инженерных коммуникаций;
— в качестве резервного или дополнительного источника тепла на время аварийных ситуаций;
Установка электрокотла в качестве основного или дополнительного источника тепла в существующую или проектируемую систему водяного отопления не представляет особой сложности и, как правило, не требует сложных дополнительных мероприятий (например, устройства дымоходов, фундаментов, оконных проемов) при условии квалифицированного подключения с соблюдением требований электробезопасности.
Для предварительного подбора необходимой мощности электрокотла можно исходить из расчета 1 кВт на 10 м2 отапливаемой площади. В помещениях, соответствующих современным требованиям по теплопотерям удельная электрическая мощность может быть значительно ниже.
Широкий диапазон по мощности электрокотлов ЭВАН Warmos позволяет решать задачи отопления как небольшого дачного домика, так и жилого здания или производственного объекта площадью до 600 и более м2.
Электроотопительные котлы ЭВАН Warmos могут работать в отопительных системах с естественной и насосной циркуляцией. В качестве теплоносителя может использоваться как вода, так и незамерзающая жидкость. Компанией ЭВАН рекомендован к применению антифриз DIXIS.
Отличия котлов Warmos 2015 модельного года:
1. Улучшенный дизайн. Основные его элементы – корпус белого цвета, современная форма корпуса и светодиодный дисплей с мембранной клавиатурой, заменившей клавишные переключатели;
2. Световая индикация, отображающая работающие ступени мощности, текущую и заданную температуру теплоносителя, возникновение аварийных ситуаций (обрыв или замыкание термодатчика контроля температуры теплоносителя; перегрев теплоносителя выше 90 градусов).
3. Точность задания температуры теплоносителя в 1,0 градуса в диапазоне от +5 до +85.
4. Энергосберегающий режим — автоматический выбор необходимой мощности для обеспечения оптимального режима энергопотребления. Такая возможность появится, благодаря замене механического термостата на электронную систему терморегулирования с термодатчиком.
5. Сохранение ручного режима ограничения мощности прибора.
Описание модели
Стационарный отопительный прибор, предназначенный для отопления жилых, бытовых, производственных, сельскохозяйственных и других помещений. Прибор может применяться совместно с другими видами отопления в качестве основного или резервного источника теплоснабжения. Прибор предназначен для эксплуатации в помещения с естественной вентиляцией.
Преимущества твердотопливного котла WARMOS-TT
Наследование Традиций Легендарной Надежности Изделий Warmos
Модельный ряд 18 кВт и 25 кВт
Современный дизайн и небольшие габариты
Простота монтажа, управления и технического обслуживания
Оптимальный КПД (65-75%) рассчитан не на европейскую, а на российскую зиму, позволяет с одной стороны, экономить топливо, а с другой, защитить дымоход от замерзания
Неприхотливость к виду топлива. Колосниковая система позволяет сжигать и менее качественное топливо, а также древесные отходы влажностью до 70%
В котле применена комбинированная теплоизоляция (водяная рубашка + экологически чистые теплоизоляционные материалы с рабочими температурами свыше 1300°). Вместе с защитным кожухом позволяет сочетать малый вес, высокую тепловую мощность и безопасную температуру поверхности
Защитный экран для предохранения от языков пламени
Регулировка мощности надежным (производства Швеции) прямодействующим регулятором тяги – долговременный стабильный режим работы котла без дополнительного вмешательства
Для контроля температуры и давления в отопительной системе котел снабжен термоманометром
Увеличенная глубина загрузочной камеры, позволяющая использовать в качестве топлива стандартные дрова длиною до 550 мм
Увеличенный срок сгорания полной загрузки топлива. Максимальное время горения угля – до 15 часов, дров – до 8 часов.
Увеличенный срок эксплуатации, даже в низкотемпературном режиме
Возможность использования совместно с другими видами отопительных приборов в качестве основного или резервного источника теплоснабжения.
Независимость от электричества и газа. Возможность создать полностью автономную систему отопления
Доступность и невысокая стоимость топлива
Простота монтажа, управления обслуживания
Котлы WARMOS-TT 18K и 25К дополнительно комплектуются:
Регулятором тяги для автоматического регулирования доступа воздуха в камеру сгорания, обеспечивая диапазон регулирования тепловой мощности от минимальной (не более 30% номинальной) до номинальной
ТЭН с термостатом и термоограничителем для поддержания температуры воды
Выбираем уголь в качестве топлива
Что касается угля для котла Энергия ТТ, лучшим вариантом станет антрацит («А»), возможен мелкий («М», размер фракции до 25 мм), орех («О», фракции 25-50 мм) с влажностью максимум 20%.
Максимальную производительность котла может обеспечить применение антрацита средних фракций в качестве топлива.
Применение слишком мелкого угля (меньше 13 мм) может поспособствовать прекращению горения из-за недостатка воздуха, в то же время как уголь покрупнее (больше 50 мм) приведёт к быстрому сжиганию топлива из-за воздушного избытка. Использование низкокачественного угля может спровоцировать сбои в работе котельного оборудования, потребность в частом обслуживании и малый объём выделяемого тепла.
Установки, отличающиеся по мощности
Хотя наибольшей популярностью пользуется станция ТТ100, следует обратить внимание и на существующие аналоги, отличающиеся по мощности ТТ50 и ТТ200
- Термотехник тип ТТ50 — максимальная производительность достигает 950 кВт/час. Модуляционная горелка обеспечивает стабильную работу при настройке мощности от 350 кВт.Стальной водогрейный отопительный котел Термотехник ТТ50 представляет собой металлический цилиндр, по периметру которого расположены дымогарные трубы второго и третьего хода. Удобство эксплуатации достигается благодаря фронтальным дверцам котла, открывающим широкий доступ ко всем важным узлам.
Скачать: Термотехник ТТ50 — монтаж и эксплуатация.pdf
Паровой промышленный котёл Термотехник ТТ200 — при максимальной производительности обеспечивает производство 25 тыс.кг. пара /час. Экономайзер (приобретается отдельно), позволяет сократить расход газа в среднем на 5%. Так как, процесс обогрева помещений осуществляется с помощью пара, допускается подключение только к закрытым системам отопления.Паровой отопительный котел Термотехник тип ТТ200 фирмы Энтророс снабжен смотровым люком для визуального наблюдения за объемом жидкости в водяной камере.
Скачать: Термотехник ТТ200 — руководство по установке и эксплуатации.pdf

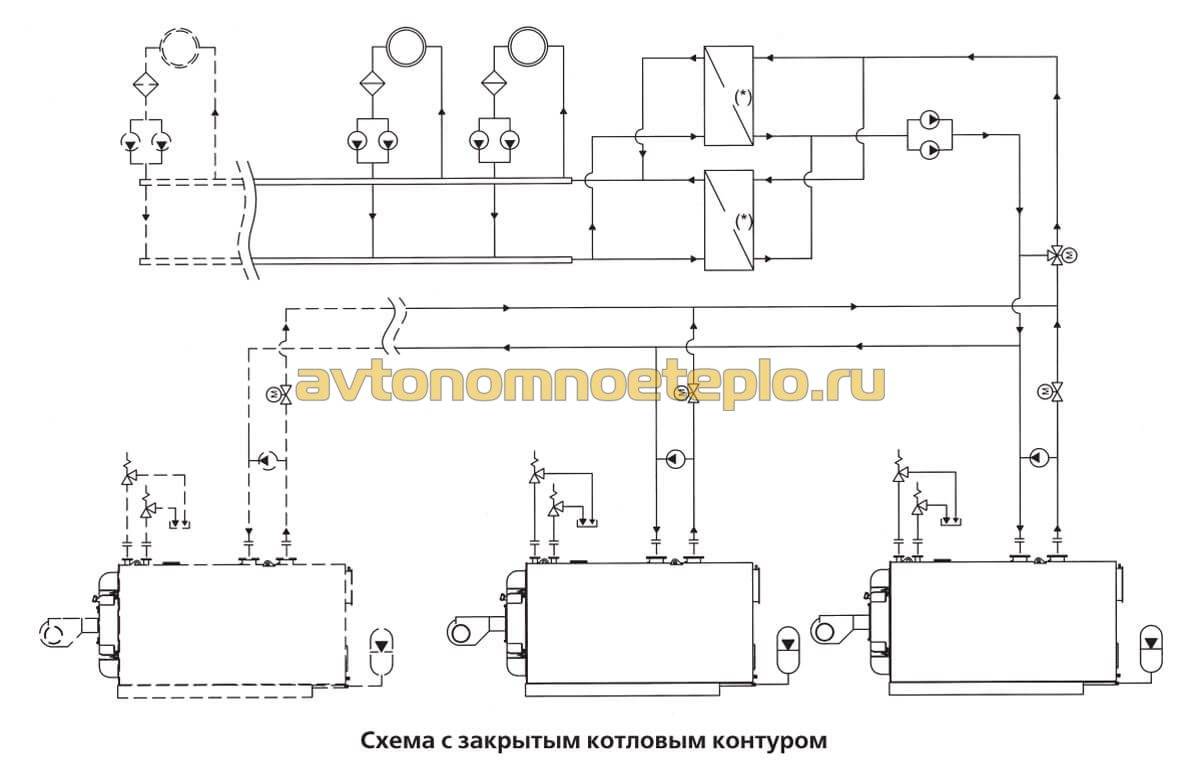

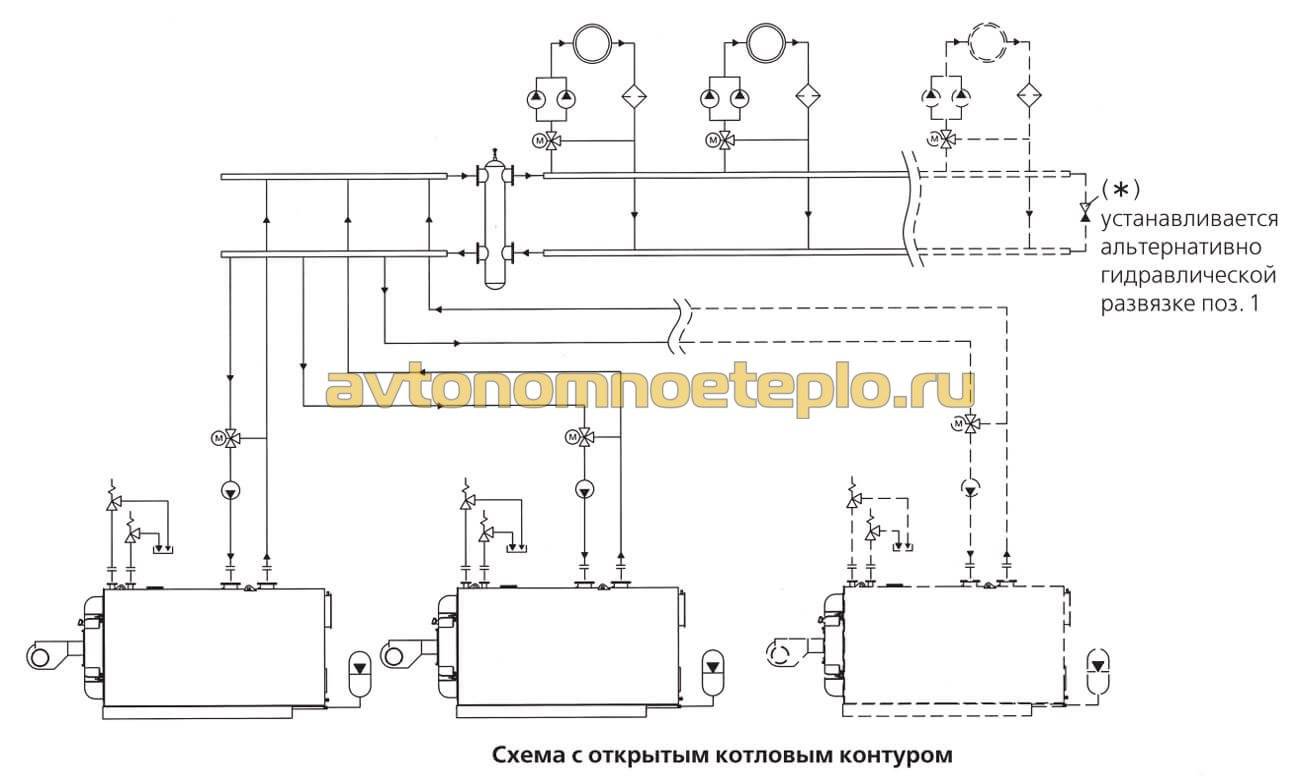

Для безопасного смешения воды поступающей по обратке отопления, установлен специальный водонаправляющий элемент. С его помощью уменьшается поверхность нагрева и обеспечивается стабильная работа оборудования без крайних тепловых нагрузок.
Безопасность основывается на соблюдении правил
Технические характеристики паровых котлов Термотехник существенно превышают аналогичные показатели обычного твердотопливного оборудования. Но высокие эксплуатационные показатели достижимы только в случае соблюдения всех правил и рекомендаций производителя.
На что необходимо обращать внимание во время установки и последующего использования котла?
- Большое потребление газа — указывает на теплопотери или неправильно выполненные настройки. Требует обращения к специалистам. Расход топлива котлом должен быть в пределах норм, установленных производителем (указаны в технической документации) +5%.
Герметизация системы отопления — предъявляются высокие требования относительно монтажа системы отопления. Особенное внимание уделяется герметизации стыков и использованию качественных элементов отопления, способных выдержать давление в 0,6 мПа. Весь объем топочной камеры необходимо очищать, по крайней мере, два раза в год, перед и после отопительного сезона. Наличие сажи на стенках способствует перегреву топочной камеру и как следствие выходу ее из строя.
Предотвратить потенциально опасные ситуации можно обращая внимание на предостерегающие сигналы автоматики.
Котлы ТТ100 от компании Термотехник более выгодные, чем обычные газовые или твердотопливные котлы, экономия достигает 5-15%. Установка парового оборудования требует строгого соблюдения норм установки и эксплуатации, а также затрат на более качественный монтаж системы отопления. Все затраты окупаются уже после первого сезона эксплуатации.
Что собой представляют комбинированные котлы «дрова-электричество»
Котлы смешанного типа, работающие на твердом топливе и электричестве, – это всегда напольная конструкция, по габаритам соответствующая обычным твердотопливным моделям. Без использования ТЭНов (трубчатых электронагревателей) – это обычные твердотопливные котлы, сжигающие не только дрова, но и уголь, пеллеты, торф, кокс, антрацит. Обвязка, установка и подключение универсальных котлов производится аналогично однотопливным.
Модель Куппер Практик.
Для чего нужны и как применяются
Отопление электричеством является наиболее дорогим. Однако если использовать его в качестве резервного источника тепла в твердотопливном котле, можно получить больше выгод, чем может показаться на первый взгляд:
- сохранение комфортного уровня температуры после прогорания твердого топлива в течение более длительного срока, например, до утра, если загрузка догорела в полночь;
- сглаживание цикличности твердотопливных котлов, когда на пике горения достигается чрезмерная теплопроизводительность, а между загрузками она сильно снижается. Как следствие, трудно сохранять постоянный комфортный уровень температуры в доме;
- возможность более быстрого нагрева теплоносителя при одновременном использовании дров и электроэнергии;
- серьезная экономия пространства котельной, поскольку для установки двух отдельных однотопливных котлов нужно по крайней мере 6 м 2 свободной площади.
В отличие от газово-дровяных моделей , котлы на твердом топливе и электричестве более оправданы, практически не отличаются по стоимости от обычных твердотопливных аналогов.
Однако если есть финансовые возможности, а место в котельной не ограничено, мы рекомендуем установить два отдельных котла, которые можно подключить параллельно (если система с естественной циркуляцией) или последовательно (если планируется закрытая система отопления с принудительной циркуляцией теплоносителя). На это есть несколько причин:
- функциональность отдельного электрического котла сильно выше, особенно при использовании комнатного термостата;
- блок ТЭНов уменьшает объем топочной камеры в среднем на 5-15 литров, что сказывается на длительности горения одной загрузки;
- КПД ТЭНов при работе после прогорания загрузки снижается на несколько процентов (от стандартных 99%) в виду наличия в топке постоянной тяги. Кроме того, водяная рубашка, в которую помещены трубчатые электронагреватели обычно не отделена слоем теплоизоляции, что добавляет теплопотери через теплообменник (когда нагревательный узел даже бюджетных электрокотлов имеет слой теплоизоляции).
Котлы с длительностью горения одной закладки топлива до 7 суток
Устройство и принцип работы
Котлы со встроенным ТЭНом имеют абсолютно такую же конструкцию, как и классические твердотопливные аналоги, за исключением отведенного в водяной рубашке места под блок ТЭНов, часто это подразумевает уменьшение объема топочной камеры. Блок трубчатых электронагревателей – съемный, нагревательная часть помещена непосредственно в теплообменник, а контакты выведены через отверстие в стенке корпуса котла.
Работают даже 6 кВт блоки от однофазной электросети, управляются с котла, автоматически или с помощью отдельного пульта управления, как в моделях Zota и Теплодар Куппер.
Алгоритм работы прост:
- При растопке дровами или углем котел работает как и любой другой твердотопливник. Уровень тяги и температуры поддерживает механический терморегулятор.
- После сгорания загрузки топлива, температура теплоносителя падает и, при достижении критической отметки, датчик температуры подает сигнал блоку ТЭНов.
- Если во время обогрева ТЭНами загрузить новую порцию твердого топлива, температура теплоносителя поднимется и ТЭНы отключатся.
Так выглядит готовый комплект замены (ПУ, ТЭН и проводка) длякотлов Zota.
Тесты Эван
9 декабря 2016
сравнительный тест
Доверяй, но проверяй: сравнительный тест косвенных водонагревателей
«Если на клетке слона прочтешь надпись «буйвол», не верь глазам своим», — говорил Козьма Прутков. Но мы верим. Современная реклама так изобретательна, что даже собственные глаза порой подводят. А ведь многое в товаре, особенно технически сложном, просто невозможно увидеть. Приходится доверять тому, что написано. Сегодня мы попробуем открыть глаза на косвенные водонагреватели. Невзирая на желание приукрасить и прорекламировать свою продукцию, постараемся быть максимально объективными и делать выводы, опираясь на факты.
Типы и мощность
Про котлы «Эван» встречаются в основном положительные отзывы покупателей.
Они подчеркивают следующие особенности электрокотлов:
- отсутствие отходов;
- повышенный КПД;
- нет открытого пламени;
- удобно регулировать температуру;
- полностью безопасны.
Слабые стороны в работе такого котла не являются критичными. Иногда может появиться необходимость смены ТЭНов, чтобы этого не произошло, нужно вовремя счищать накипь с элементов нагревания. При правильном монтаже и соблюдении всех норм эксплуатации данная техника способна прослужить длительный срок. Все бытовые приборы данного бренда выпускаются с различной мощностью и могут быть подсоединены к линиям электропередач, которые имеют параметры напряжения в 220 Вт или 380 Вт. Мощность бытовых электроприборов составляет 2,5–120 кВт, а промышленных – до 1600 кВт. Подключить такой агрегат несложно, многие из них включаются в сеть с применением привычной розетки, но при условии, что мощность этих приборов не будет превышать 3,5 кВт.
Мощность электроотопительного изделия при этом можно подобрать способом усреднения. Так, 1 кВт электроэнергии согревает примерно 10 м² при обычной высоте потолка в 2,7 м, из этого следует, что 1 кВт на 27 м³. Это средний показатель, но его хватит для выбора мощности устройства. Самые точные расчеты запросто произведет специалист-теплотехник. Для нагревания зданий специалисты советуют остановить свой выбор на электрокотле «Комфорт» Warmos, для отопления же складов или подобных построек хватит прибора из класса «Стандарт» или «Стандарт-Эконом» ЭПО.
Агрегаты «Эван» от 3 до 15 кВт отменно подойдут для обогрева дач и жилых строений, небольших складов и магазинов. Изделия с мощностью в 12 кВт спокойно отопят помещение размерами до 150 м². Если следует подобрать прибор только для обогрева своего дома, компания «Эван» представляет на выбор широкий ряд моделей с одним нагревательным контуром. Если же хочется, кроме тепла в доме, получать еще и горячую воду – можно без труда приобрести двухконтурные котлы «Эван».
Установка котла
Для того чтобы самостоятельно произвести установку электрокотла, вам понадобятся:
- инструкция, которая идет в комплекте;
- дрель (лучше электрическая);
- профиль;
- метизы, при помощи которых будет осуществляться крепление оборудования на стену;
- кабель определенного сечения;
- установочная планка;
- фланцы, муфты;
- уровень;
- электропровод;
- крепежи;
- трубы;
- набор ключей;
- схема подключения котла Эван.
Не забудьте проверить, действительно ли стена, на которую будет устанавливаться котел, достаточно прочная.
Этапы и ход установки
Когда вы убедились, что все необходимые инструменты есть у вас в наличии, а поверхность стены соответствует требованиям прочности, можно начинать подключение котла Эван. Всю работу выполняйте согласно следующему плану:
При помощи уровня и простого карандаша нанесите на стену будущее месторасположение котла. Старайтесь располагать его подальше от водопровода. Электричество и вод несовместимы.
Замерьте, где будут находиться крепежи и просверлите дрелью отверстия под крепежи на нужном расстоянии.
Установите планку и крепежный профиль. Используйте уровень и посмотрите, насколько ровно установлены крепления
Крайне важно, чтобы котел держался крепко и плотно (хотя котлы Эван имеют достаточно небольшую массу, не рекомендуем устанавливать их на непрочные стены. В таком случае лучше используйте напольный котел).
Закрепите котел на стене, используя дюбели.
Если вы выбрали напольный котел, установите на полу подставку.
Следующий шаг – заземление. Многие незаземленные котлы просто не будут работать
Или же постоянно будет мигать индикатор на панели. Чтобы заземлить новый котел, сделайте центр заземления. Это конструкция из нескольких металлических штырей, что между собой соединяются обычной арматурой. Все это заглубляется в землю. Нулевой провод подведите к штырям. Теперь излишнее напряжение сразу же будет отводиться в землю. Для заземления лучше всего подходит медный кабель 0,4 см.
Многие незаземленные котлы просто не будут работать. Или же постоянно будет мигать индикатор на панели. Чтобы заземлить новый котел, сделайте центр заземления. Это конструкция из нескольких металлических штырей, что между собой соединяются обычной арматурой. Все это заглубляется в землю. Нулевой провод подведите к штырям. Теперь излишнее напряжение сразу же будет отводиться в землю. Для заземления лучше всего подходит медный кабель 0,4 см.
После подвешивания котла и его заземления, подведите к нему кабель определенного сечения. Чтобы подключить трехфазный котел, подключите провода М1, М2, М3. В данном случае нулевой кабель подключается к шине на щитке – заземление в данном случае будет происходить через нее.
Вблизи котла в целях безопасности установите устройство защитного отключения.
Проведите провода датчиков температуры и таймера выключения.
Произведите установку электронасоса и расширительного бака. Для этого используйте крепежные элементы. В некоторых моделях они уже вмонтированы в котел
Насос установите на трубе подачи воды рядом с котлом.
Соедините котел, расширительный бак и электронасос между собой металлическими или металлопластиковыми трубами (обратите внимание, что металлопластиковые трубы служат дольше и не подвергаются коррозии).
Провода спрячьте в кабель-каналы и установите защитный кожух с целью пожарной безопасности.
Теперь можно подключать котел к вашей системе отопления. Используйте муфты и фланцы, чтобы соединить котел и трубопровод.
Финальный шаг – подключение к сети. Сначала убедитесь, что правильно произвели заземление и подключили все провода
Сверьтесь с инструкцией. Обратите внимание, чтобы между контактами расстояние было не менее 0,3 см. Когда все сделано, включайте водоснабжение и проверяйте, как работает котел.
Сначала убедитесь, что правильно произвели заземление и подключили все провода. Сверьтесь с инструкцией
Обратите внимание, чтобы между контактами расстояние было не менее 0,3 см. Когда все сделано, включайте водоснабжение и проверяйте, как работает котел.
