Лучевая система отопления: схемы разводки, преимущества и недостатки

Схема подключения лучевой разводки

Выбирая отопительную схему, в большинстве случаев останавливаются на лучевой поэтажной разводке трубопровода. Все трубы скрываются от глаз в толще пола. Коллектор – главный распределительный орган устанавливается в нише стенового ограждения, часто в специальный шкаф, расположенный в центре дома/квартиры.

В подавляющем большинстве случаев реализации лучевой разводки требуется наличие циркуляционного насоса, а иногда нескольких, установленных на каждое кольцо или ветку. Его необходимость описана выше. Лучевую разводку сборки системы отопления чаще всего выполняют на базе одно- и двухтрубного монтажа, практически полностью вытесняя тройниковый тип подключения.

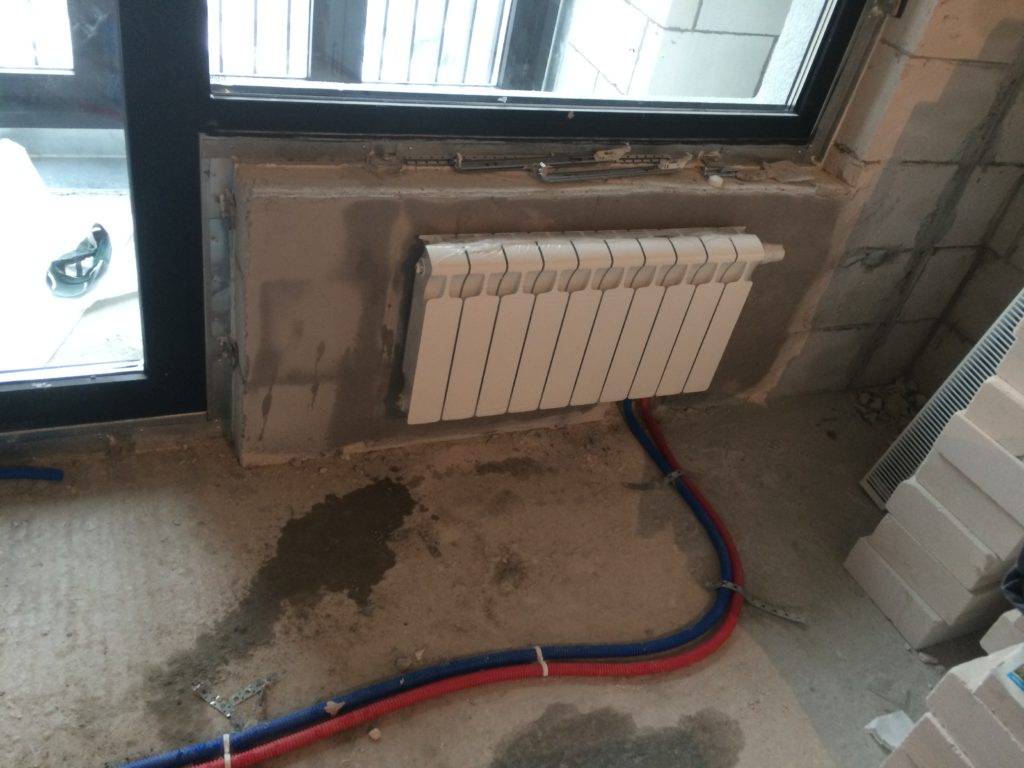

Это упрощенная схема лучевой разводки, в которой каждый радиатор подключается к разъему коллектора для прямой и обратной подачи теплоносителя

На каждом этаже возле стояка двухтрубной системы монтируются подающий и обратный коллекторы. Под полом трубы от обоих коллекторов проходят в стене или под полом и подключаются к каждому радиатору в рамках этажа.

Каждый из контуров должен иметь приблизительно одинаковую протяженность. Если этого не получается достичь, то каждое кольцо необходимо оснастить собственным циркуляционным насосом и автоматикой для регулировки температуры.

При этом изменение температурного режима будет полностью независимым на каждом контуре и не будет влиять друг на друга. Т.к. трубопровод будет находиться под стяжкой, каждый радиатор нужно оборудовать воздушным краном. Воздухоотводчик можно разместить также и на коллекторе.

Предварительный этап

До начала работ задача хозяина заключается в правильном подборе всех комплектующих и мест расположения оборудования, а именно:

  • определить места расположения радиаторов;
  • выбрать тип радиаторов, исходя из показателей давления и типа теплоносителя, а также определить количество секций или площадь панелей (сделать расчет тепловых потерь и подсчитать тепловую мощность, необходимую для качественного обогрева каждой комнаты);
  • изобразить схематично расположение радиаторов и маршруты прохождения трубопровода, не забыв про остальные элементы системы отопления (котел, коллекторы, насос и т.д.);
  • составить бумажный список всех элементов и сделать покупки. Чтобы не ошибиться в расчета, можно пригласить специалиста.

Итак, чтобы приступить к следующему этапу, необходимо учесть правила монтажа лучевой системы

Правила установки лучевой разводки

Если вы выбрали укладку труб под пол, следуйте нескольким правилам, которые помогут избежать теплопотерь и замерзания теплоносителя. Между черновым и чистовым полом должно быть достаточно пространства (об этом далее в описании).

При монтаже труб в пол важно учесть несколько требований, одним из которых является наличие достаточного пространства между чистовым и черновым полами

В качестве чернового пола может быть бетонная фундаментная плита. По ней сначала укладывают слой утеплителя, затем устраивают трубопровод. Если проложить трубы без теплоизолирующей подложки, то вода на данных участках может замерзнуть, теряя много тепла.

Что касается труб, то лучше остановить свой выбор на полиэтиленовых или металлопластиковых моделях, которые обладают высокой гибкостью. Трубопровод из полипропилена плохо гнется, поэтому не подходит для лучевой разводки.

Трубопровод необходимо прикрепить к основанию, чтобы он не всплыл во время заливки чистовым слоем стяжки. Закрепить можно с помощью монтажной ленты, пластиковых хомутов или другими доступными методами.


Трубу под стяжкой нужно обязательно утеплить, чтобы снизить теплопотери доя минимума, а на первом этаже обязательно необходимо уложить слой теплоизоляции

Затем вокруг трубопровода укладываем утеплитель слоем в 50 мм из пеноплекса или пенопласта. Изоляцию также крепим к основанию пола с помощью дюбелей-гвоздей. Финальным этапом является заливка раствором слоем 5-7 см, который будет служить основанием чистового пола. На эту поверхность можно уже укладывать любое напольное покрытие.

Если укладка труб производится на втором этаже и выше, то монтаж слоя теплоизоляции является опциональным

Запомните одно важное правило, на участках трубопровода, находящегося под полом, не должно быть никаких соединений

При наличии циркуляционного насоса достаточной мощности и производительности коллектор иногда размещают на этаж ниже относительно уровня расположения радиаторов.


Если коллектор размещается на нижнем уровне (подвале), то нужно учесть несколько правил правильной подводки труб от гребенки к радиаторам, которые находятся на следующем уровне

Когда имеет смысл обустраивать лучевую систему

Хотя преимущества организации коллекторной разводки для отопления дома очевидна, не всегда она может быть оправдана.

Перед монтажом также следует составить и тщательно проработать проект будущей системы, в котором нужно учесть следующие детали:

  • места установки отопительных приборов;
  • спланировать прокладку коммуникаций – центрального распределительного коллектора и отдельных контуров;
  • просчитать места монтажа предохранительной и запорной арматуры и их количество.

Важность последнего пункта для обустройства именно лучевой отопительной системы очевидна. Например, если стандартная трубная разводка требует установки всего одного воздухоотводчика, то для описанной выше системы требуется по одному воздухоотводчику уже на каждый контур. В целом такое отопление вполне подходит для больших частных домов, где от системы требуется прежде всего высокая эффективность при значительной экономии топлива

В целом такое отопление вполне подходит для больших частных домов, где от системы требуется прежде всего высокая эффективность при значительной экономии топлива.

Однако для качественной реализации требуется тщательная проработка проекта, к тому же стоимость такой системы, как правило, оказывается выше аналогичной горизонтальной периметральной разводки из-за высокой материалоемкости.

Лучевая система отопления является, с одной стороны, довольно дорогой, но с другой – чрезвычайно эффективной. Ее главные достоинства заключаются в низких теплопотерях, возможности установки заданной температуры по отдельным контурам и даже отопительным приборам в отдельности. К тому же каждый радиатор можно изолировать от системы для замены или ремонта, не отключая теплоснабжение других помещений.

Основные преимущества и недостатки лучевой отопительной системы

Организация схемы лучевого отопления предопределила ряд ее преимуществ, среди которых нужно отметить:

  • надежную работу – система исключает вероятность возникновения гидравлических ударов; в ней мало слабых мест, так как количество соединений трубопровода от коллектора до радиатора сведено к минимуму, или они вовсе отсутствуют;
  • независимость от конфигурации и размеров здания (гибкость) – она позволяет обеспечить эффективный обогрев дома любой планировки и этажности;
  • сбалансированность — все отопительные приборы нагреваются равномерно;
  • возможность регулирования, в том числе и автоматизированного, температуры в каждом из помещений;
  • простота ремонтных и профилактических работ – замена поврежденных участков не требует вскрытия напольного покрытия; для проведения таких мероприятий отключается нужный контур (луч) без влияния на функциональность системы;
  • возможность модифицирования системы на любом этапе создания и эксплуатации;
  • эстетичный вид – трубопроводы обычно прокладываются в конструкции пола, а коллекторы устанавливаются в специальных шкафах или нишах.

Несмотря на свою высокую эффективность, у лучевой схемы отопления есть несколько недостатков:

  • высокая материалоемкость и, соответственно, цена – обусловлена значительной совокупной протяженностью трубопроводов, а также необходимостью приобретения большого количества соединительных элементов, регулирующей арматуры, коллекторов, насосов, датчиков и т.д.;
  • необходимость в грамотном и качественном монтаже во избежание проблем в будущем.

Преимущества

  • Лёгкость в расчётах. Самое сложное — определить длину труб.
  • Радиатор подбирают, исходя из потребностей помещения в тепле, и учитывать его удалённость от котла не нужно.
  • Используется одна и та же труба на всю систему.
  • Особая эффективность для тёплого пола.
  • Хорошо сочетается с электронным управлением и простыми циркуляционными насосами.
  • Высокая надёжность.
  • В случае возникновения течи нет надобности отключать всю систему. Достаточно отключить только один радиатор и провести ремонт.
  • Удобство регулировки температуры. Она изменяется индивидуально для каждого отопительного прибора, все вентили находятся в одном месте, изменение температуры не затронет другие радиаторы.
  • Отсутствие большого количества фитингов и переходников.
  • Используют трубу малого диаметра. Она самая дешёвая и её легко размещать в стенных кабель-каналах, загруженных коммуникациями коллекторах.
  • Для монтажа труб малого диаметра достаточно простого инструмента, особенно при монтаже металлопластиковых труб.
  • Отсутствие логистических простоев при монтаже. Подвозится только труба, и нет надобности ждать, если забыли заказать из магазина какой-то дополнительный фитинг.
  • Малое давление внутри системы отопления и низкая скорость протекания воды. Как следствие — большая износостойкость системы.
  • Низкие требования к объёму и качеству бачка-компенсатора.
  • Монтаж системы может производиться без применения пайки полипропилена силами домашнего мастера
  • Экономичность. Есть возможность индивидуально устанавливать температуру в каждом помещении дома. Например, в спальне можно выставлять более низкую температуру днём, а в кухне — ночью. Благодаря этому можно сэкономить до 40% на расходе топлива в котле.

Структура системы лучевого отопления

Любая отопительная система имеет в своей структуре источник тепла (котел, печь, бойлер), приборы обогрева (радиаторы, конвекторы), трубы, запорную и регулирующую арматуру и в большинстве случаев циркуляционный насос

Лучевая схема также подразумевает применение указанных выше элементов, а также важное и отличающее ее от других оборудование – коллектор

Многие из перечисленных структурных составляющих стандартны, поэтому останавливаться на их описании нецелесообразно. Ниже будут рассматриваться только те из них, к которым предъявляются особые требования.

Источники тепла

Как известно, это основной агрегат любой системы обогрева дома, к выбору которого следует подходить обоснованно. Лучевая схема конструктивно достаточно сложна и, соответственно, требует мощного оборудования.

Коллектор отопления

Вторым по важности элементом в такой системе теплоснабжения является коллектор. Он представляет собой устройство в виде короткой трубы с многочисленными патрубками для подключения радиаторов

В литературе часто можно встретить другое его название – гребенка

В литературе часто можно встретить другое его название – гребенка.

Рисунок 2 – Отопительный коллектор

Основная его функция заключается в централизованном распределении теплоносителя от источника тепла к отопительным приборам. Так же он позволяет регулировать интенсивность нагрева каждого из них, а также отключать отдельный контур для ремонта или плановой замены без влияния на работу системы за счет установки различного вида запорной и терморегулирующей арматуры.

Лучевое отопление, как двухтрубная система, подразумевает использование двух коллекторов: подачи и отвода, устанавливаемые, как правило, спарено. А для размещения всего узла рекомендуется применение специального шкафа, который не только обеспечит свободный доступ к оборудованию, но и скроет его неэстетичный вид.

https://youtube.com/watch?v=KgwDK9nMGWQ

Циркуляционный насос

Система лучевого отопления подразумевает, как правило, принудительную циркуляцию теплоносителя, поэтому обязательно требует установку насоса.

В зависимости от сложности конфигурации схемы, а также протяженности трубопроводов может потребоваться два устройства, монтируемых как на подаче, так и на обратке.

Трубы

Для организации лучевой схемы теплоснабжения могут использоваться металлические, металлопластиковые и полипропиленовые трубы. При выборе конкретного вида следует исходить не только из стоимости изделий, но и трудоемкости монтажа и ремонта. В связи с этим наибольшее применение нашел вариант из пластика.

Обзор схем и составных элементов системы отопления

На первом этапе необходимо выбрать принцип работы системы отопления. Еще 20-25 лет назад альтернативы практически не было – делали гравитационную открытую систему. Поэтому вопрос как правильно смонтировать отопление сводился к выбору диаметра стальных труб и их правильному уклону. Но появление на рынке основных элементов закрытой системы значительно расширило возможности выбора схемы.

Гравитационная система отопления

Схема гравитационного отопления

Главным источником нагрева воды для нее служит твердотопливный котел (возможна работа на дизеле или отработанном масле). Установка газовых моделей невозможна, так как их нормальное функционирование подразумевает повышенное давление в трубах. Самостоятельное монтирование системы отопления с газовым котлом возможно. Но в этом случае используется корпус твердотопливного, в который монтируется специальная газовая горелка.

До того как правильно смонтировать отопление в частном доме, нужно выбрать его основные компоненты. Помимо котла обязательными являются такие элементы:

  • Трубы. Для этого типа отопления можно использовать пластиковые модели (полипропилен, металлопластик) или стальные. Диаметр лучше всего выбрать большой – от 40 мм. Таким образом можно снизить общее гидравлическое сопротивление;
  • Расширительный бак. Необходим для стабилизации системы в случае перегрева теплоносителя;
  • Запорная арматура. Ее монтаж является обязательным, так как во время проведения ремонтных или профилактических работ понадобится перекрыть поток теплоносителя на определенном участке системы;
  • Подпиточный узел. Потребуется для добавления теплоносителя. В целях оптимизации его нередко включают в конструкцию расширительного бака.

Комплектация радиатора для однотрубной системы отопления

Гравитационная система в большинстве случаев делается однотрубной (ленинградка). Для того чтобы правильно смонтировать радиатор отопления, необходимо на каждый из них установить байпас. Это тоже нужно учесть при покупке комплектующих и составлении общей схемы монтажа.

Кроме этих компонентов необходим монтаж манометров. Если этот прибор не предусмотрен в конструкции котла – следует установить его на выходном патрубке.

Для монтирования радиатора отопления обязательно предусматривают наличие в нем крана Маевского. Он необходим для устранения воздушных пробок в системе.

Схема системы отопления с принудительной циркуляцией

Закрытая схема отопления с твердотопливным котлом

Намного сложнее смонтировать систему отопления с принудительной циркуляцией. Разница заключается в создании повышенного давления в магистрали. Это способствует увеличению протяженности трубопроводов и оптимальному температурному режиму работы всей системы.

Комплектацию этой схемы лучше всего рассмотреть на примере обвязки твердотопливного котла. Так как у большинства газовых моделей подавляющая часть компонентов входит в состав конструкции (циркуляционный насос, расширительный бак и т.д.). Поэтому, для того чтобы самому смонтировать систему отопления, помимо котла система в обязательном порядке должна содержать:

  • Циркуляционный насос. Он создаст необходимый уровень напора теплоносителя;
  • Закрытый расширительный бак. Служит компенсатором при повышении давления в системе выше критического;
  • Группа безопасности. Отчасти дублирует функции расширительного бака. Если показатели давления будут слишком большими, то воздухоотводчик и сливной клапан снизят его, удалив излишки воздуха и теплоносителя из системы;
  • Запорная арматура ;
  • Узел подпитки .

Как самому смонтировать систему отопления закрытого типа, а главное – какую схему разводки труб выбрать? Специалисты рекомендуют устанавливать двухтрубную, так как радиаторы в таком случае будут подключаться параллельно, что обеспечит равномерное распределение температуры по всей системе.

Монтировать систему отопления принудительного типа намного проще, чем с естественной циркуляцией. К тому же первая является единственным вариантом для домов со средней и большой площадью.

Плюсы и минусы лучевой системы

Как и остальных видов разводки у лучевой имеется как ряд преимуществ, так и недостатков. Причем перед монтажом стоит ознакомиться со всеми положительными и отрицательными сторонами и особенностями использования. Это позволит избежать сложностей и проблем в дальнейшем. Начать стоит с минусов.

Распределительный щит

Минусы лучевой системы

К числу основных недостатков такой схемы разводки относят:

  1. Потребность в приобретении и прокладке значительного количества труб. Для каждого отопительного элемента в доме потребуется не менее 2 труб, которые требуется соединить в единую сеть, подключить посредством системы фитингов.
  2. Значительное количество труб обусловливает высокую сложность монтажа. Поэтому, при постройке дома установка отопления отличается крайне высокой стоимостью.
  3. Монтировать лучевую разводку можно исключительно скрытно. Традиционная тройниковая система обычно монтируется вдоль стен, однако из-за большого числа приводящих и отводящих труб прокладывать лучевую можно исключительно под полом. Альтернативой выступает закрепление труб в стенах, однако это существенно увеличивает количество требуемого материала и сложность работ.
  4. Отсутствие стыковочных модулей. При прокладке труб обязательно стоит не допускать поворотов и стыков. Именно в таких участках чаще всего происходит прорыв. А поскольку ремонт лучевой разводки существенно осложняется из-за необходимости срывать напольное покрытие, то проще не допустить проблемы.
  5. Если имеется большое число комнат, в которых требуется различная температура, то нужно каждый из трубопроводов снабдить отдельной помпой для принудительной циркуляции.

Плюсы лучевой системы

К основным преимуществам относят удобство в процессе эксплуатации. К системе прилагается значительное количество оборудования, чтобы управлять отоплением было максимально просто.

  1. При помощи коллекторного шкафа можно легко регулировать температуру каждого конкретного радиатора. Также, можно без проблем полностью остановить ток жидкости к любому из радиаторов, без отключения остальных.
  2. Каждая приводящая и отводящая труба идет исключительно к одному нагревательному элементу. Что позволяет использовать трубы небольшого диаметра. Их легко маскировать под напольным покрытием. А также незначительно нагреть дом.
  3. С учетом использования гидрострелок, представляющих собой емкость с большой емкостью можно устроить в разных помещениях различную температуру.
  4. Экономичность. Потери энергии теплоносителем при движении значительно ниже. К тому же прогревается пол, который затем передает тепло в атмосферу.
  5. Позволяет эффективно распределить тепло даже в самые отдаленные комнаты.

Естественная циркуляция теплового носителя

При естественной циркуляции теплоноситель двигается по системе методом самотека. Это становится возможным благодаря физическому эффекту, который проявляется при изменении плотности жидкости. Горячая вода обладает меньшим уровнем плотности. Жидкость, идущая по обратному току, имеет большую плотность, поэтому она без проблем вытесняет воду, уже нагревшуюся в котле. Нагревшийся теплоноситель направляется вверх по системе, а затем распределяется по горизонтальным трубопроводам, проведенным под небольшим наклоном, составляющим примерно 3-5 градусов. Наличие подобного уклона позволяет теплоносителю двигаться по трубе самостоятельно.

Схема отопительной конструкции, которая основывается на естественной циркуляции жидкости, является самой примитивной, поэтому легко реализовывается на практике. К тому же для обстановки такой системы не нужно использовать другие коммуникации. Стоит отметить, что этот вариант подходит только для частных домов с небольшой площадью, так как длина системы ограничивается 30 метрами. К минусам относят и необходимость установки труб с большим диаметром и низкий уровень давления в системе.

Виды водяных систем отопления в частном доме

Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.

Радиаторные

Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.

Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.

Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.

Теплый пол

Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.

Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах. где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.

Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.

Плинтусные

Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?

Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.

Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.

Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.

Расчет коллекторного отопления

Домовладельцу нет необходимости рассчитывать параметры коллектора (его проходной диаметр, длину, сечение выходных штуцеров) и диаметр труб при приобретении стандартного изделия. При желании произвести подобные расчеты, можно обнаружить необходимые формулы в сети, хотя и в этом случае проще ориентироваться на стандартные размерные параметры выпускаемых заводских изделий.

Основной задачей расчетов является определение длины труб для обеспечения необходимой температуры в помещении при известных температурных характеристиках теплоносителя. Для этого нет необходимости прибегать к сложным инженерным вычислениям, произвести которые под силу только узким специалистам в области отопления, для рядового обывателя проще воспользоваться онлайн калькулятором или компьютерной программой.

Для получения искомого результата в программу или калькулятор вводятся исходные данные о необходимой температуре в комнате и ее площади, диаметре и шаге расположения труб, температуре носителя. В интернете можно обнаружить обзоры программ для расчетов Audytor CO от компании Sankom, Комплекс Valtek от одноименной компании, Raucad/Rauwin 7.0 от Rehau.

Рис. 17 Сборка коллекторного блока

Модернизация системы с целью экономии

Любая система лучевого отопления может быть самостоятельно модернизирована, что повышает эффективность и делает эксплуатацию более удобной. С этой целью, как правило, достаточно установить на все радиаторные батареи системы дополнительные клапана, имеющие термостатическую головку.

Посредством такой термостатической головки можно устанавливать значения оптимальной, абсолютно комфортной температуры нагрева теплового носителя.

Возможность осуществлять регулирование в широком температурном диапазоне особенно важно при наличии внутри одного здания помещений, имеющих разное назначение

Как происходит коллекторно-лучевая разводка отопления?

Во главу угла (а точнее в определенное место где не будет он мешаться) устанавливается коллектор отопления. Его можно установить открыто или в шкаф. Сейчас вариантов полно на рынке от простых накладных до встраиваемых с перламутровыми замками))).

Коллектор отопления нужно брать именно для отопления. Обычный коллектор для водопровода не подойдёт. В нем должны быть специальные вентили и клапана, которые в дальнейшем поспособствуют балансировке системы. А еще с помощью них можно перекрыть ветку к определенному радиатору и осуществить его снятие или замену. Всё это позволит избавиться от ненужных дополнительных кранов на радиаторах.

Коллекторный узел связывается с котлом отопления. Для этого необходимо заложить достаточно толстую трубу не менее чем 25 мм (для сшитого полиэтилена) или 32 мм (для полипропилена). Поэтому выбор места для коллектора определяется еще и возможностью притянуть такую трассу к нему. На эту трассу устанавливается грязевой фильтр. А сам коллектор отсекается от контура котла дополнительными кранами, чтобы иметь возможность заменить котел без слива всего теплоносителя.

К каждому радиатору отопления от коллектора приходит две трубы. Их диаметр обычно составляет каких-то 16 мм (для сшитого полиэтилена). Такого диаметра хватит даже для самого мощного радиатора. Эти трубы обязательно должны быть в утеплителе или минимально в гофре.

При лучевой разводке труб их небольшой диаметр в 16 мм способствует укладке в стяжку пола.

Устройство лучевой системы в многоквартирном доме

Основной нюанс при установке коллекторной системы в многоэтажном доме заключается в подаче воды по двухтрубной системе. Таким образом лучевая разводка в одной квартире будет влиять на распределение тепла в других квартирах, где подобная схема не применяется. В результате эти квартиры будут получать меньше тепла. Однако есть способы, чтобы избавиться от подобных нюансов.

Применение теплообменника

Монтаж теплообменника производится по типу обычной батареи, через которую жидкость проходит без помощи насоса. Потоки теплоносителя, проходящие через коллектор с установленным радиатором, не смешиваются с жидкостью центрального обогрева.

Монтаж первично-вторичными кольцами

При таком варианте подключения первичным кольцом является центральная система обогрева, вторичным – лучевая. Монтаж осуществляется к трубам, идущим от радиатора. Врезку выполняют таким образом:

  1. Чтобы жидкость подавалась к коллектору напрямую, первую врезку делают от перемычки батареи на расстоянии 30 см.
  2. Обратную линию врезают с отступом в 60 см от перемычки.
  3. В точках врезки устанавливают запорную арматуру.
  4. Монтируют насос и трехходовой клапан.
  5. На обратке ставят клапан, чтобы жидкость поступала только в одном направлении.

При таком конструктиве нагретая жидкость распространяется через коллектор по ветвям контура, после чего часть воды подается в обратку центральной системы, а часть возвращается через трехходовой клапан.

Выполнив такое подключение, теплоноситель будет отбираться равномерно без разряжения в центральном стояке отопительной системы и без нарушения температурного баланса в квартирах. Чтобы произвести врезку в центральный стояк своими руками требуется индивидуальный проект и разрешение от управляющей компании.
