Лучший стабилизатор напряжения для газового котла. Как выбрать стабилизатор напряжения для газового котла

Виды и функциональные особенности

Стабилизатор напряжения для газового котла включает в себя простые и понятные функции. Во время перепадов напряжения сети в определенном интервале возможностей устройство должно выдать на систему питание со свойствами, соответствующими нормальным значениям, либо наиболее приближенными к ним. Если скачки напряжения очень большие, и выходят за границы возможностей стабилизатора, то его система должна совсем отключить цепь питания до возврата показателей входа в определенный интервал.

Таким методом создается корректная эксплуатация всего подключенного к устройству оборудования, и не допускается его неисправность при больших скачках напряжения.

Для потребителей дается большой ассортимент устройств такого метода работы, в различных исполнениях и широком интервале эксплуатационных возможностей. Если за опцию аварийного выключения устройства чаще всего отвечает предохранительное реле, которое совершает подобное действие, то точность стабилизации напряжения может осуществляться по-разному. Стабилизаторы напряжения для газовых котлов разделяют на виды по принципу действия на электромеханические, релейные и электронные.

Электромеханические стабилизаторы

В таких исполнениях устройств напряжение выравнивается до нужной величины с помощью перемещения угольных токосъемных щеток по обмотке автоматического трансформатора. Подвижная часть перемещается при помощи встроенного сервопривода.

1 – витки автотрансформатора.

2 – угольная токосъемная щетка.

3 – сервопривод.

Такая схема хорошо показала себя – она имеет отличие в повышенной точности стабилизации, ее стоимость невысокая. У стабилизаторов электромеханического действия есть свои особенности, ограничивающие их применение с газовым оборудованием.

Между токосъемным коллектором и угольной щеткой появляется искрение, которое усиливается с износом узла. В котельной нельзя применять электрические приборы с эффектом искрения по условиям безопасности. Стабилизатор можно вынести в другое помещение, но его действие сопровождается шумом, а это многим не нравится. Быстродействие такой модели стабилизатора невысокое, полное время реагирования на скачок напряжения получается до 2 секунд. Это большая величина для чувствительной электронной системы газового котла.

Также, аналогичные приборы недолговечны по причине узлов трения и кинематики

Отсюда можно сделать вывод, что от использования электромеханической модели стабилизатора вместе с газовым котлом лучше отказаться, либо использовать при соблюдении крайних мер осторожности

Релейные стабилизаторы

Такие устройства имеют другую конструкцию. Между обмотками переключение осуществляется при помощи реле. Искрения контактов в этих устройствах не бывает, так как реле помещено в герметичный корпус.

1 – Выводы катушек.

2 – группа реле для переключения выводов.

Модели таких устройств имеют недостатки, одним из которых можно назвать ступенчатую регулировку и малую точность стабилизации выходного напряжения (8%). Этого бывает достаточно для многих приборов.

Стабилизаторы релейного вида быстро реагируют на перепады в сети питания, могут легко переносить большие нагрузки, имеют широкий диапазон входного напряжения. Эти приборы функционируют безотказно и долго, имею малую стоимость. К недостаткам можно отнести небольшой шум от работы контактов реле. Однако при наличии сильного шума в котельной, такой шум от контактов вряд ли будет слышен. Сегодня такие релейные стабилизаторы можно отнести к наиболее популярным моделям.

Электронные стабилизаторы

Создание стабилизаторов напряжения с электронными элементами стало значительным шагом вперед. Роль ключей для коммутации между обмотками в них играют полупроводниковые элементы (тиристоры и симисторы). Этим создается наибольшее быстродействие устройства, выше релейной схемы.

Электроника ускоряет действие стабилизации и повышает срок службы устройства. по сравнению с другими видами. Степень точности стабилизатора прямо зависит от числа ступеней регулировки. В этом наблюдается аналогия с релейным видом устройств. Электронные стабилизаторы являются более компактными, не создают шума, неприхотливы к внешней среде.

Такой стабилизатор будет оптимальным выбором для любых условий работы, так как серьезных недостатков, как у других типов приборов, в нем нет. Основной причиной отказа от приобретения такого вида прибора является повышенная стоимость устройства.

Имеются и другие виды стабилизаторов, с двойным инверторным преобразователем, идеальным выравниванием выходного напряжения. Но для оборудования котельной аналогичные приборы будут слишком дорогими, и их приобретение нецелесообразно.

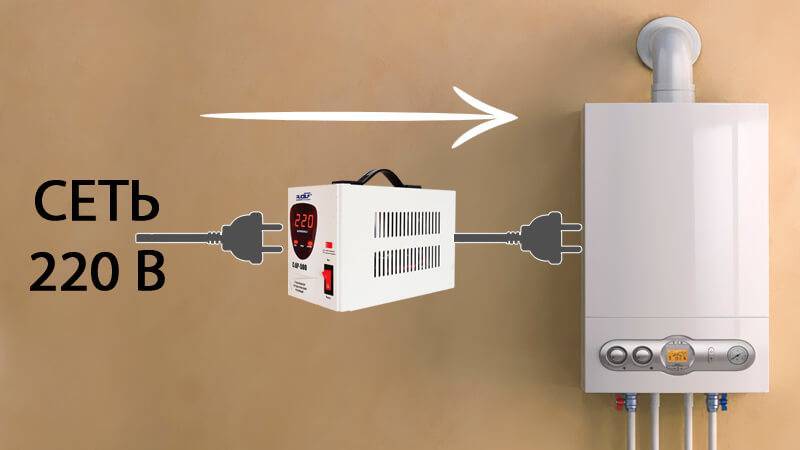

Зачем нужен стабилизатор

Отечественные электросети должны давать электрический ток с напряжением 220 В. Но между «должны» и «дают» есть существенная разница – если засунуть в розетку щупы мультиметра, окажется, что напряжение составляет 180, 200, 230 или же вовсе 165 Вольт, в зависимости от загруженности сетей. Причем показания постоянно колеблются как плавно, так и скачкообразно. И сделать что-либо с этим невозможно.

Из-за перепадов напряжения страдает вся домашняя техника. Какая-то переносит скачки более-менее спокойно, а другая, нуждающаяся в стабильном питании, начинает сбоить. Больше всего в стабильности нуждаются отопительные котлы – это подтверждают специалисты, часто сталкивающиеся со сгоревшей электроникой. Причем для котлов и их электронной начинки одинаково опасны как просадки по питанию, так и повышенное напряжение.

В некоторых случаях сгоревшая плата может нанести существенный ущерб и самому газовому котлу, но случается это не так часто.

Самое неприятное во всей этой ситуации то, что ремонт и замена электроники газовых котлов выливается в целое состояние – стоимость некоторых плат доходит до 10 тыс. рублей, а то и дороже. Неудивительно, что специалисты рекомендуют использовать стабилизаторы. При небольшой стоимости они способны защитить чувствительную к перепадам технику и продлить срок ее бесперебойной службы.

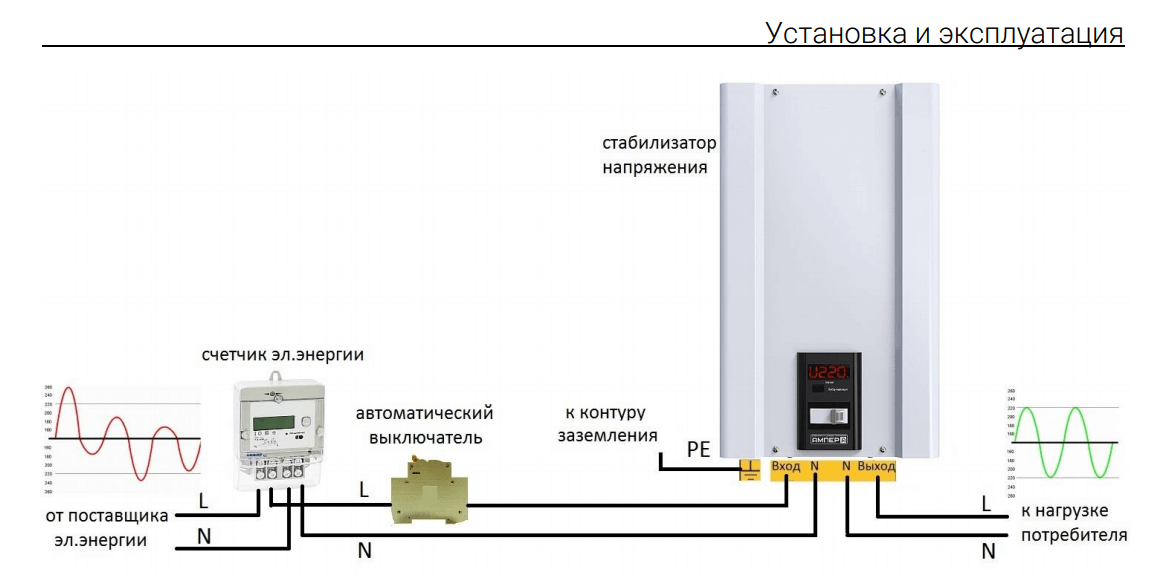

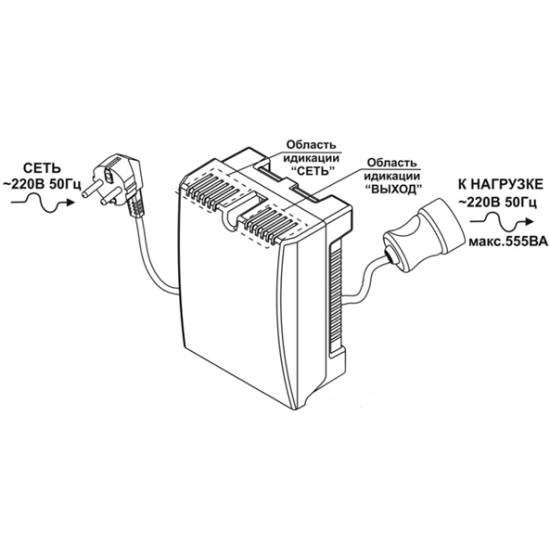

Особенности подключения

Процедура подключения стабилизаторов инверторного типа не очень сложна и не занимает много времени. Тем не менее её лучше поручить мастеру.

Перед подсоединением прибора требуется обесточить всю домашнюю сеть. Подключать выпрямитель можно как перед конкретными устройствами, так и сразу за счётчиком.

Немало моделей инверторов подсоединяется к сети посредством клемм. Вначале подключается входная проводка, которая будет вести подачу тока. Для этого в силовом щитке требуется установить, какой кабель является “нулём”, а какой “фазой”. Про заземление также не стоит забывать.

Провод с “фазой” подсоединяется к клемме – обозначение L или L1. Провод с “нулём” соединяется с нулевой клеммой. Сечение входной проводки не должно быть меньше 2,5 мм.

Рейтинг лучших стабилизаторов для газовых котлов

Среди стабилизаторов напряжения для газовых котлов популярны следующие модели.

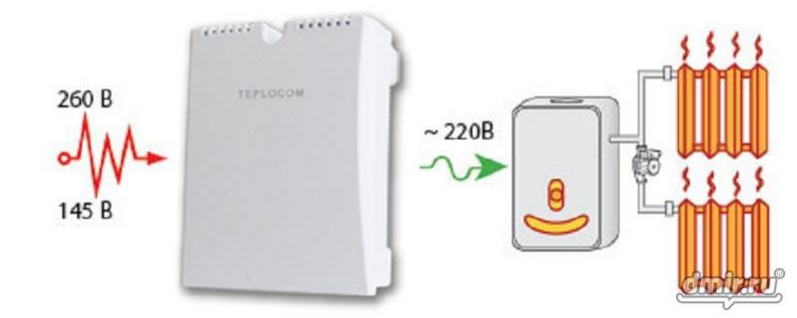

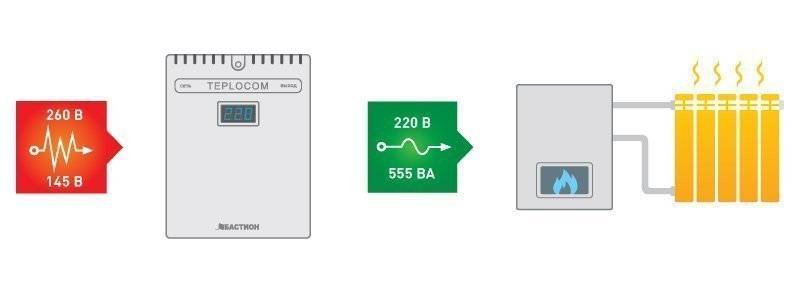

БАСТИОН Teplocom ST-222 500

Стабилизатор от компании Бастион стоит выбрать, если в сети нет серьёзных скачков, т. к. он не обладает достаточной точностью регулировки. Мощность также невелика, но плюсы: универсальная установка на DIN-рейку или на стену, компактный корпус со встроенной розеткой и гарантия от производителя 5 лет — делают его достойным конкурентом для других моделей обзора.

Фото 1. Стабилизатор напряжения Бастион Teplocom ST-222 500. Прибор имеет компактные размеры, помещается на ладони.

Тип: релейный.
Мощность: 180 Вт.
Напряжение на входе: 165—260 В; на выходе — 200—240 В.
Точность стабилизации: 10%.
КПД: 95%.
Количество выходных розеток: 1.
Вес: 1,5 кг.
Стоимость: от 2400 р.

РЕСАНТА ACH-1000 1-Ц

Хорошая, «средняя» модель для большинства применений. Мощности в 1 кВт хватит для типичной котельной в частном доме, а выходные значения от 202 до 238 В позволят работать почти любому котлу. Стабилизатор отличается привлекательной ценой.

Тип: релейный.
Мощность: 1000 Вт.
Напряжение на входе: 140—260 В; на выходе — 202—238 В.
Точность стабилизации: 8%.
КПД: 97%.
Количество выходных розеток: 1.
Вес: 3,5 кг.
Стоимость: от 1460 р.

Фото 2. Стабилизатор напряжения Ресанта АСН-1000/1-Ц и коробка от него. Мощность прибора 1 кВт.

РЕСАНТА LUX АСН-10000Н 1-Ц

Аналогичен предыдущей модели, но в 10 раз мощнее.

Тип: релейный.
Мощность: 10 кВт.
Напряжение на входе: 140—260 В; на выходе — 202—238 В.
Точность стабилизации: 8%.
КПД: 97%.
Клеммы для подключения нагрузки.
Вес: 19,7 кг.
Стоимость: от 8500 р.

SVEN AVR 500

Бюджетный стабилизатор небольшой мощности, тем не менее обеспечит надёжную работу котла при скачках в сети от 100 до 280 В.

Фото 3. Стабилизатор напряжения для газового котла от производителя Sven модели AVR-500. Прибор имеет удобную ручку для переноски.

Тип: релейный.
Мощность: 400 Вт.
Напряжение на входе: 100—280 В; на выходе — 202—238 В.
Точность стабилизации: 8%.
КПД: 95%.
Количество выходных розеток: 1.
Вес: 2,9 кг.
Стоимость: от 1550 р.

RUCELF SRWII-12000-L

Неплохой вариант от российского производителя. Широкий диапазон входных напряжений позволяет эксплуатировать прибор в любых условиях, а мощности в 10 кВт хватит для любого оборудования в самой продвинутой котельной.

Тип: релейный.
Мощность: 10 кВт.
Напряжение на входе: 110—270 В; на выходе — 202—238 В.
Точность стабилизации: 8%.
КПД: 98%.
Клеммы для подключения нагрузки.
Вес: 22,5 кг.
Стоимость: от 12190 р.

Фото 4. Стабилизатор напряжения Rucelf модели SRW II-12000-L. Мощность прибора составляет 10 кВт.

RUCELF SRW-10000-D

Обладая меньшей мощностью, чем SRWII-12000-L, обеспечивает более точную стабилизацию, подходящую для большинства котлов.

Тип: релейный.
Мощность: 7 кВт.
Напряжение на входе: 140—260 В; на выходе — 207—233 В.
Точность стабилизации: 6%.
КПД: 97%.
Клеммы для подключения нагрузки.
Вес: 14,1 кг.
Стоимость: от 8550 р.

Powercom TCA-1200

Хорошие релейные стабилизаторы, если перепады в сети не слишком велики.

Очень компактный, лёгкий и дешёвый, обеспечивает благоприятное для любого газового котла выходное напряжение.

Тип: релейный.
Мощность: 600 Вт.
Напряжение на входе: 176—264 В; на выходе — 209—231 В.
Точность стабилизации: 5%.
КПД: 95%.
Количество выходных розеток: 4.
Вес: 1,6 кг.
Стоимость: от 1320 р.

Powercom TCA-2000

Более мощный собрат модели TCA-1200 по привлекательной цене.

Тип: релейный.
Мощность: 1000 Вт.
Напряжение на входе: 176—264 В; на выходе — 209—231 В.
Точность стабилизации: 5%.
КПД: 95%.
Количество выходных розеток: 4.
Вес: 1,6 кг.
Стоимость: от 1790 р.

Lider PS10000W-50

Эту модель от российской компании «Интепс» отличает крайне высокая мощность — до 10 кVA, что позволяет запитать серьёзную котельную полностью, а не только один котёл. При этом точность стабилизации идеально подходит даже для самых «капризных» газовых котлов. Из недостатков: высокая цена и большой вес, что может вызывать трудности в размещении.

Тип: электронный.
Мощность: 8 кВт.
Напряжение на входе: 128—320 В; на выходе — 210—230 В.
Точность стабилизации: 4,5%.
КПД: 97%.
Клеммы для подключения нагрузки.
Вес: 41 кг.
Стоимость: от 46700 р.

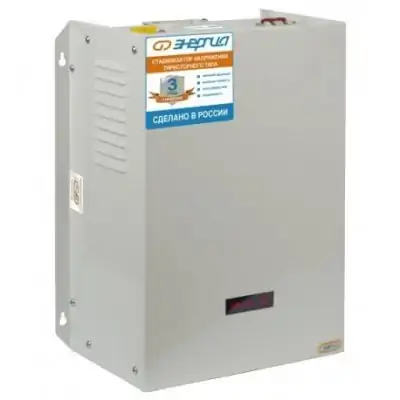

Энергия Classic 7500

Самый большой размах входных напряжений: от 60 до 265 В. Отличная электронная стабилизация, обеспечивающая идеальное для котла электропитание в районе 210—230 В.

Высокий КПД, умеренный вес и средняя цена делает этот аппарат лучшим в этом ряде моделей.

Тип: электронный.
Мощность: 5,2 кВт.
Напряжение на входе: 60—265 В; на выходе — 209—231 В.
Точность стабилизации: 5%.
КПД: 98%.
Клеммы для подключения нагрузки.
Вес: 20 кг.
Стоимость: от 23470 р.

Описание преимуществ устройства

После того как были рассмотрены такие этапы, как принцип работы и устройство самого прибора, стоит больше внимания уделить его положительным и отрицательным сторонам. Что касается плюсов, то они следующие:

Стабилизатор инверторного типа может работать с широким спектром напряжения на входе, от 115 до 300 Вольт.
Постоянное поддержание стабильного напряжения

Здесь важно добавить, что данный пункт актуален и для повышенного напряжения на входе. Если входной показатель слишком велик, то лишняя часть будет накапливаться в конденсаторе, а на выход будет подаваться ровно столько, сколько необходимо, чтобы обеспечить поддержание 220 В.
Во время работы прибор не издает шума.
Размеры и вес данного оборудования значительно меньше, чем у других, так как в нем отсутствует автоматический трансформатор, который заменен на небольшие конденсаторы, транзисторы и микроконтроллер.
Прибор проводит фильтрацию всех помех и высокочастотных выбросов, которые могут поступать из общей сети.
Коэффициент полезного действия находится в пределах 90 % и выше.
Скорость регулирования тока достаточно высокая.

Дополнительные функции и возможности стабилизаторов

Помимо главного назначения устройств по нормализации напряжения, у них есть дополнительные функции и возможности, которые могут повлиять на то, какой стабилизатор выбрать для газового котла. Вот основные:

Розетки. Помимо обычных розеток без заземления, бывает, что прибор оснащается розеткой с заземляющим проводником для холодильников, стиральных машин и другой техники требующей заземления. Есть модели, которые оборудованы розеткой для компьютерной техники формата IEC 320 C13. Большинство пользователей конечно же не будут подключать к одному стабилизатору и котел, и компьютер. Однако, если вдруг такая необходимость возникнет, тогда стоит купить модель с двумя розетками разного типа.

Защита от перегрева. Защита представляет собой термодатчик, который отключает прибор при достижении им критической температуры. В более продвинутых моделях есть дополнительный сигнализатор, который начинает пищать на подходе устройством к критической температуре, то есть еще до фактического отключения

В особенности важно, чтобы такая защита была в устройствах теристорного и семисторного типа. Защита от высокочастотных помех

В таких моделях стоит специальный фильтр, который задерживает высокочастотные помехи, возникающие в сети

Защита от высокочастотных помех. В таких моделях стоит специальный фильтр, который задерживает высокочастотные помехи, возникающие в сети

Для котлов такие помехи не страшны, поэтому если покупаете стабилизатор только для отопления, тогда защита от ВЧП вам не нужна. А вот для компьютерной техники советуем брать модель с таким фильтром. Похвастаться такой защитой может простой недорогой стабилизатор SVEN VR-L1500.

Защита от короткого замыкания. Она отключит полностью прибор при возникновении КЗ на линии. Это не просто всплеск напряжения, а высокое КЗ, которое невозможно стабилизировать, и которое может навредить оборудованию. Чаще всего КЗ возникает на воздушной ЛЭП, поэтому жителям частных домов полезно иметь как раз-таки прибор с защитой от КЗ.
Настенный монтаж. Обычно в комплекте идут дополнительные крепежи, с помощью которых можно подвесить прибор на стену. Это значительно экономит место на полу и упрощает его эксплуатацию, так как не нужно нагибаться, чтоб посмотреть показания напряжения или что-то переключить. Не все модели могут крепиться на стену, поэтому этот параметр стоит уточнять у конкретного продавца.

Основные характеристики

Перед тем как прибрести стабилизатор, стоит разобраться в его параметрах

Важно обладать информацией о подключении и требованиям по нагрузке

Вам это будет интересно Установка УЗО в квартире

Характеристики устройства.

К основным характеристикам относят:

Мощность.
Точность стабилизации.
Фазность.
Быстроту действия.
Надежность.
Способ установки.
Габариты.
Устройства индикации.
Защита от помех.

Точность стабилизации

Параметр указывает погрешность работы устройства в процентах, в зависимости от выходного напряжения и отклонения от номинала. В современных стабилизаторах обеспечивается точность 10 %, этот показатель зависит от конструктивного исполнения.

Самыми точными считаются инверторные модели — 2%.

У иных конструкций, используемых в бытовых целях, точность 7%. Но если устройство применяется в иных целях, к примеру, стиральные агрегаты, кондиционеры, видеоаппаратура, так как от качества питания на входе зависимы изображение и звук.

Скорость реакции на изменения параметров входного тока

Характеристика, измеряемая в миллисекундах, определяющая время для нейтрализации скачка напряжения и подачи входящей нагрузки с номинальными показателями.

Это важный показатель, так как снижается вероятность повреждения оборудования, подключенного к прибору.

Обратите внимание! Максимальный параметр быстродействия отмечается у стабилизаторов инверторного типа

Защищенность от помех

Для обеспечения защиты от помех в стабилизаторах предусматриваются сетевые фильтры. Внутри последнего должна быть плата с дросселями, схемой, конденсаторами, варисторами и заземлением.

Срок эксплуатации

У механических стабилизаторов срок службы небольшой. Функционирование прибора осуществляется за счет подвижного контакта, перемещаемого по катушке и регулирующего напряжение на выходе. Действие осуществляется за счет электропривода. По истечении времени обмотка и контакт повреждаются, так как через подвижной элемент передается мощность, а это сказывается на сроке службы прибора. Нагревание, искрение и выход из строя провоцирует это явление.

Срок службы устройств релейного типа более долгий. Обмотки коммутируются в группы реле. От качества последних зависит продолжительность эксплуатации. Ресурс работы заложен для каждого реле индивидуально.

Большой срок службы имеют тиристорные или симисторные устройства, так как подгорание контактов исключено. Обмотки коммутируются посредством силовых ключей электронного типа. Продолжительность службы зависима от качества комплектующих, электрической принципиальной схемы стабилизатора напряжения и монтажа.

Стоимость

Ориентировочная стоимость стабилизаторов:

Сервопроводных. Около 15000 рублей
Релейного типа. Около 6000 рублей.
Электронных. Около 10000 рублей.
Инверторных. Около 7000 рублей

Сборка устройства Информация актуальна на декабрь 2020 года.

Вам это будет интересно Описание магнитного пускателя 220 В

Для чего нужен

Производители указывают в инструкции требования к качеству электропитания. В случае если не соблюдается предписанный режим питания, гарантийные обязательства снимаются, и производитель даже не берется оценить долговечность оборудования.

Причина этому проста. В газовом котле располагать собственный встроенный стабилизатор напряжения накладно и не выгодно. Тогда цена устройства возрастет в разы, а его наличие не оправдано, если и так стабилизируется ввод в дом или квартиру.

От качества питания зависит многое:

Двигатель насоса работает в синхронном или асинхронном режиме, но только при наличии правильного синусоидального тока на входе. Искажения форы сигнала, амплитуды или всплески способны сбить ритм работы насоса, начиная с повышенной выработки ресурса отдельных деталей вплоть до заклинивания насосного узла.
Плата микроконтроллера опирается в своей работе на показания датчиков и управляет в зависимости от заложенной программы подачей газа и теплоносителя, а часто и воздуха. Нарушения в питании способны вызвать сбой программы и перевод контроллера в безопасный режим. Для пользователя это означает только одно – холодные батареи и непосредственный контакт с зимой внутри дома.
Нестабильное напряжение приводит к искажению данных, получаемых от термопар и датчиков давления, перепады напряжения способны вызвать срабатывания реле на клапанах без команды процессора. Все это повышает риск возникновения опасной для жизни человека ситуации и выхода оборудования из строя.

Перечисленные опасения естественно вытекают при чрезмерных перепадах напряжения или несоответствии установленным стандартам качества питания. Для газовых котлов допускается питание напряжение в пределах 210-230В, окно в 20В. Частота определяется в виде 50 или 60Гц в зависимости от локализации модели. Критичной является форма синусоиды и отсутствие высокочастотных помех.

Теоритически хватит одного скачка свыше 250В или продолжительной работы на напряжении меньше 200В, чтобы вызвать проблемы. А теперь стоит просто замерить реальное напряжение в сети в квартире, притом вечером, когда потребителей больше. Скорее, там вместо нормальных 220В будет максимум 190В, а к этому следует вспомнить, насколько часто мигает свет, а лампы горят сверх ярко, хоть и доли секунд. С таким положением дел работа газового котла больше похожа на русскую рулетку с полным магазином. Именно поэтому нужен стабилизатор напряжения для газового котла.

Как выбрать стабилизатор напряжения?

При выборе стабилизатора для котла на газу следует смотреть в его паспорте на:

Диапазон входного напряжения;
Мощность на выходе (вольтамперная характеристика);
Число фаз питания котла;
Наличие защиты самого прибора от коротких замыканий;
Скорость реакции на изменения входного тока;
Способ установки (есть настенные и напольные модели);
Гарантийный срок.

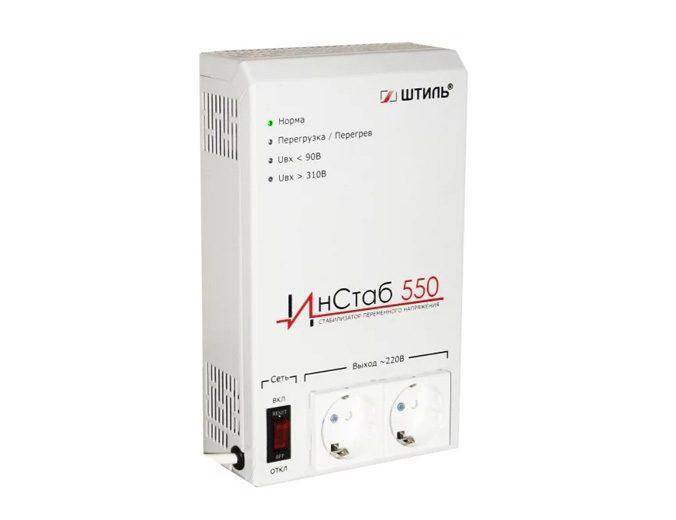

Модель Штиль IS550, цена около 6000 рублей

Чем больший стабилизатор имеет диапазон входного U от min до max, тем лучше. Однако за расширение данных пределов придется заплатить. А зачастую в этом просто нет необходимости. Следует ориентироваться на реалии в сети, с которой котел будет получать нужное ему электропитание. Здесь лучше всего взять в руки вольтметр и произвести в течение нескольких дней замеры, что конкретно происходит с током в розетке.

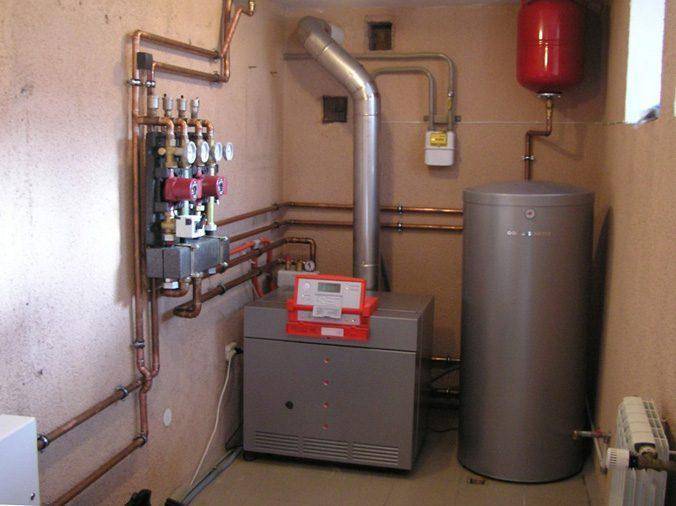

Котел с подключенным стабилизатором

Самый важный параметр – мощность стабилизатора. Это та нагрузка, которую прибор сможет “вытянуть” при работе. Для расчета данной цифры нужно суммировать потребляемые Ватты котла и циркуляционного насоса (если он есть). Это будет то, что требуется отопительной системе для нормальной работы. Плюс надо добавить про запас еще 30%.

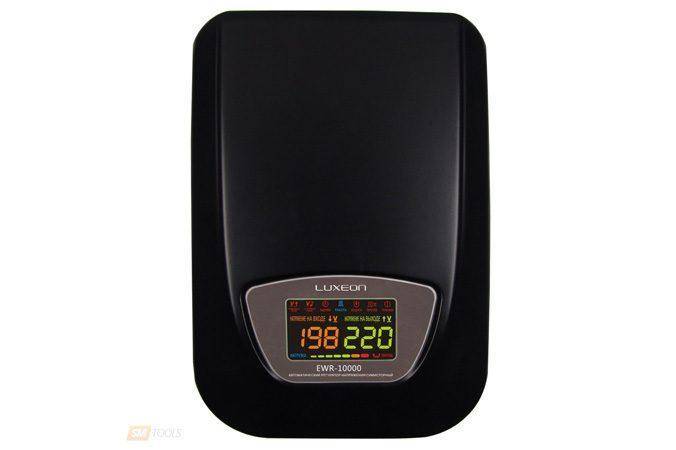

Модель Luxeon EWR-10000

Однако насосный электродвигатель при включении выдает в сеть пусковой ток, который может превышать номинальный в 3–5 раз. Происходит это в течение буквально секунды, но стабилизирующее устройство должно без проблем выдерживать скачок этой реактивной компоненты. Если в нем не предусмотрена соответствующая защита, то вольтамперную характеристику стабилизатора придется завышать, чтобы прибор все выдержал.

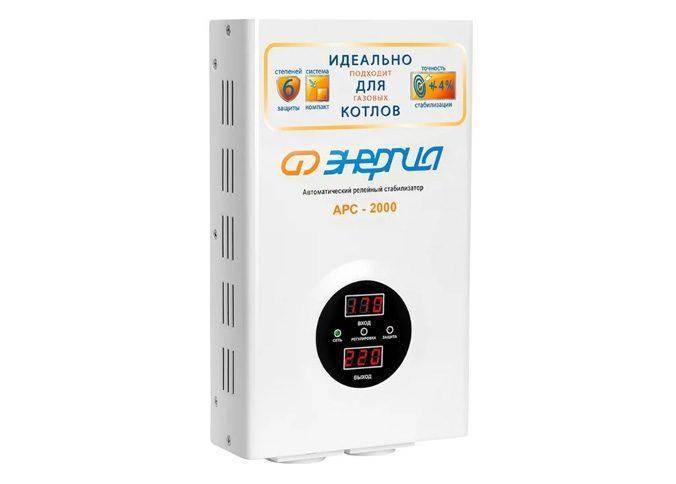

Модель Энергия APC 2000, цена около 7000 рублей

При этом его мощность не должна превышать параметры автомата в щитке, иначе защита сети постоянно будет срабатывать на отключение электрического питания. Подобный расчет нагрузки делается индивидуально для конкретного комплекта из газового и сопутствующего ему оборудования. Ошибаться здесь нельзя.

Модель БАСТИОН Teplocom ST-888-И, цена около 5000 рублей

Если электросеть дома “радует” постоянными скачками, то рекомендуется вовсе приобрести котел на дровах в энергонезависимом исполнении. Ему стабилизатор напряжения точно не потребуется. Такой печи нужны лишь дрова или пеллеты.

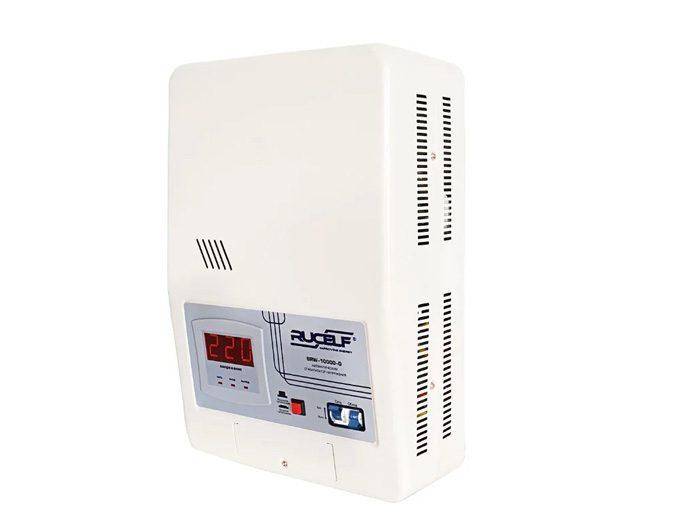

Модель RUCELF SRW-10000-D, цена около 8000 рублей

Особенности эксплуатации

Для продления срока службы дорогостоящего устройства важно соблюдать условия, которые указаны производителем в руководстве по эксплуатации. Основные требования, соблюдение которых необходимо при работе, для изделий подобного типа одинаковы:

Нагрузка сети не превышает рабочую норму устройства в течение длительного времени. Из-за постоянных нарушений этого требования срок службы изделия уменьшается, а кратковременное, но значительное превышение способно сжечь электрическую плату, если стабилизатор не защищён от КЗ.
Влажность в помещении не превышает 40%. Кроме этого, в комнате не должно быть грязно и пыльно, так как в крупных стабилизирующих системах используются вентиляторы для охлаждения работающих частей.
В помещении размещена вентиляция, иначе вентиляторы будут гонять горячий воздух, ещё сильнее нагревая его.
Соответствие температурного режима. В среднем, качественные изделия имеют рабочую температуру от —10 (—15 у некоторых) до +30—40 °C.

Инверторные стабилизаторы напряжения для газовых котлов

Инверторные стабилизаторы напряжения имеют свои особенности.

Устройство

Верное название этого вида устройств: стабилизаторы двойного преобразования. Первое преобразование — переменный ток в постоянный.

Второе: постоянный в переменный — из-за чего и возникло ещё одно наименование: инверторный стабилизатор.

На первом этапе трансформации нестабильный ток из сети поступает в выпрямитель и мощностной корректор устройства, где фильтруется и стабилизируется, после чего скапливается на пластинах большого числа конденсаторов.

Для стабильной и долгой работы котла нужен переменный ток с точной синусоидальной характеристикой — чем равномернее перепады от минимума к максимуму тока, тем лучше для дорогостоящего электрооснащения котла.

Идеальную синусоиду этот тип стабилизаторов даёт за счёт использования инвертора.

Заряд с конденсаторов (уже в виде постоянного тока) после первого этапа преобразования переходит сюда, где снова трансформируется — обратно в переменный ток с постоянной частотой 50 Гц и напряжением 220 В.

Такая точность обеспечивается благодаря использованию кварцевого генератора. После двух этапов стабильный переменный ток с чёткими синусоидальными перепадами подаётся для питания отопительного котла.

Важно! Производитель может отказать в гарантийном ремонте котла, если электропитание подавалось к последнему напрямую — без использования стабилизатора

Характеристики

Мощность — основной показатель, от которого зависит эффективность работы стабилизатора. Чем больше электроэнергии потребляет газовый котёл, тем выше требуется уровень мощности стабилизирующей системы. На рынке представлены модели от 0,5 до 3,5 кВт.
Скорость реагирования. Подразумевается реакция на изменение уровня напряжения в сети. Чем быстрее устройство распознает скачок, тем меньше искривиться ток. Поскольку в инверторных стабилизаторах скорость реагирования мгновенная и ток проходит два этапа преобразования, котёл полностью защищён от перепадов напряжения.
Уровни защиты. Все стабилизирующие системы двойного преобразования защищены от короткого замыкания, неправильного подключения (неверной полярности) и переразряда батареи АКБ.
Вес. Тяжёлые изделия лучше не крепить к стене, поскольку они вряд ли выдержат падение с неё в случае плохого монтажа. Для этого стабилизирующие системы специально выпускают с ножками для горизонтальной установки.

Фото 1. Инверторный стабилизатор напряжения от производителя Штиль. Прибор достаточно большого размера, обычно устанавливается на пол.

Граница регулирования. От этой характеристики зависит градация мощности, необходимой для поддержания стабильной работы котла.

Внимание! Мощные стабилизаторы (на 2,5—3,5 кВт) нельзя использовать совместно с малыми котлами, поскольку нижние границы регулирования первых будут превышать необходимое значение мощности у котлов

Преимущества и недостатки

Единственный минус, присущий этому виду стабилизаторов — высокая стоимость, доходящая до цены среднего котла: около 50 000 рублей за крупный и мощный выпрямитель напряжения.

Но преимущества, которые получает домовладелец с приобретением этого изделия, перекрывают этот единственный, но порой существенный недостаток:

Мгновенная реакция на колебания напряжения. Она не может быть равна 0 мс, но в данных моделях близка к таковому значению — 5—6 мс.
На выходе сигнал имеет форму идеальной синусоиды, что значительно продлевает срок службы отопительного котла, а сама стабилизация происходит постоянно благодаря двойной трансформации тока.
На входе напряжение может быть как и относительно низкое — 90—100 В, так и высокое — 220—310 В. На выходе сигнал получается равномерного уровня напряжения, необходимого для конкретной модели котла (домовладелец сам регулирует это значение).
При соблюдении условий эксплуатации стабилизатор может служить 10—15 лет, что соответствует среднему сроку службы у отопительного котла.

Установка, монтаж, подключение и обслуживание

Перед тем, как приступать к установке стабилизатора, необходимо выбрать для него подходящее место. Его лучше выбрать, ориентируясь по указаниям в инструкции к прибору. В первую очередь, это место не должно быть слишком влажным. Если на той стене, куда вы планируете установить прибор, выступает конденсат, под действием сырости или грибка разрушается штукатурка, либо внутри нее проходят трубы водоснабжения – от этой затеи стоит отказаться.

То же касается и пола. В таких условиях выпрямитель не только не буде работать должным образом, но и в случае поломки вам не придется рассчитывать на гарантию – внутри будут видны следы воздействия влаги, что сразу же переведет ее в не гарантийный случай. Выпрямитель не может быть установлен в одном помещении со взрывчатыми и горючими веществами – так что гараж тоже отпадает. Чердак также не подходящее место, поскольку летом он сильно нагревается, а работа прибора на граничных температурах не пойдет ему на пользу.

Также, необходимо избегать пыльных помещений – функционирование аппарата очень зависит от циркуляции воздуха внутри него. Что касается подключения и обслуживания, здесь также стоит придерживаться инструкции – электрическое оборудование просто подключается установленному газовому котлу и запитывается с сетью. Единственное, чего стоит избегать, это подключения нескольких однофазных стабилизаторов в одну розетку. В таком случае может произойти сбой в их роботе – они будут создавать сетевые помехи и каждый из них будет переключаться вслед за предыдущим. Что бы этого не случилось, запитка должна производиться от разных розеток. В обслуживании прибор практически не нуждается, за исключением тех случаев, если произошли поломки в сети, или его работа не стабильна.

Общее видео про стабилизаторы, вопросы выбора и т.д.

Что учесть при выборе

Параметры сети, к которой будет подключен стабилизатор. У каждой модели – свои требования к питающему напряжению.
Каким фильтром снабжено изделие? От правильности формы синусоиды выходного напряжения во многом зависит устойчивость работы электроники котла (платы управления).
Стабилизатор должен обеспечивать напряжением в определенных пределах, с учетом допуска (±). Требуемый диапазон нужно уточнять в паспорте котла.
Величину нагрузки. Некоторые собственники подключают к одному стабилизатору одновременно и котел, и насос, хотя это и нежелательно. Нагрузка учитывается полная, причем ее нужно увеличить примерно на 1/3 (необходимый запас). Если взять менее мощную модель, то она не выдержит перегрузок. А приобретать мощнее, а, следовательно, и заплатить больше, смысла нет.

Определяя потребляемую котлом мощность, люди, не разбирающиеся в технических терминах, часто совершают ошибку, путая электрическую с тепловой. Это – разные вещи, и ориентироваться нужно именно на электрическую (входную).

Есть и еще один нюанс – в подсчете мощности насоса. Нельзя сбрасывать со счета его пусковой ток, который может троекратно превышать номинальный.

Поэтому подсчет делается так:

электрические мощности (котла + насоса х 3) х 1,3 = требуемая мощность стабилизатора. Способ установки. Одни модели предназначены для работы на какой-нибудь горизонтальной поверхности (пол, подставка), другие – для закрепления на стене. Но лучший вариант – универсальное крепление (и там, и там). Возможно, во время ремонта появится идея его переустановить.

В качестве примера – наиболее распространенные бюджетные модели.

Россия

«Штиль» различных модификаций. Точность стабилизации – ±5%. Исполнение релейное или симисторное. Цена в диапазоне 4 900 – 5 780 рублей.

Латвия

«Ресанта». Напольные и настенные, причем все модели – релейные. Точность – ±8%, поэтому и стоят дешевле – от 1 200 до 1 600 рублей.

Есть и более дорогие стабилизаторы, но многие из них собираются по лицензии в Китае.

Практические советы

В районах, которые «запитываются» от старых подстанций, и также на участках с интенсивной застройкой, скачки напряжения в сети – обыденная вещь. В таких условиях целесообразно использовать стабилизатор тиристорный.
Стабилизаторы настенные намного удобнее. Они экономят место, и риск их механического повреждения минимальный.
Выбирая мощность, нужно ориентироваться на «Вт», а не на «В/А».
В паспортах на некоторые модели указывается, что они работают в большом диапазоне, чуть ли не от 110 В до 320. Но каково качество напряжения на выходе (номинал, «чистота» синусоиды)? Хорошей гарантией могут служить репутация Производителя и страна сборки.

Несмотря на все высокие характеристики стабилизаторов, специалисты-практики для газовых котлов советуют приобретать ИБП (источники бесперебойного питания). Стоят они значительно дороже – от 9 000 рублей – зато обеспечивают почти 100% защиту газового прибора.

Во-первых, синусоида на выходе получается близкой к идеальной.
Во-вторых, нет «провалов» в питании, так как в комплект входит аккумулятор.

Есть и другие преимущества.

Инверторный стабилизатор напряжения для газового котла: что это такое, его устройство, принцип работы
